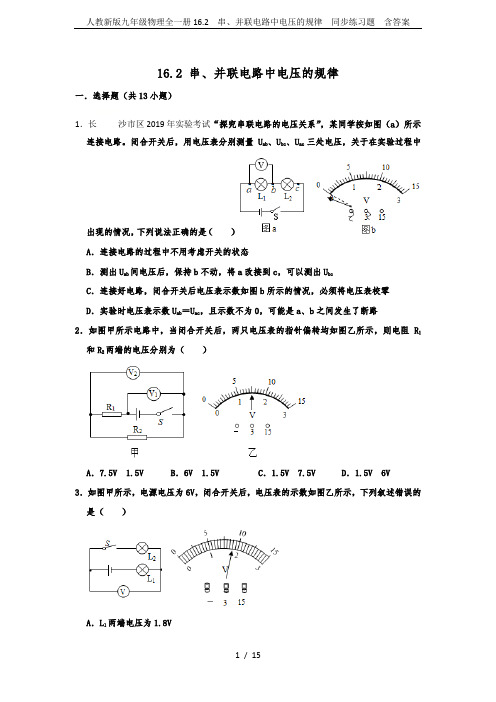

16.2 串、并联电路中电压的规律一．选择题（共13小题）1．长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。

闭合开关后，用电压表分别测量U ab、U bc、U ac三处电压，关于在实验过程中出现的情况，下列说法正确的是（）A．连接电路的过程中不用考虑开关的状态B．测出U ab间电压后，保持b不动，将a改接到c，可以测出U bcC．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零D．实验时电压表示数U ab＝U ac，且示数不为0，可能是a、b之间发生了断路2．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．7.5V 1.5V B．6V 1.5V C．1.5V 7.5V D．1.5V 6V3．如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（）A．L1两端电压为1.8VB．L1两端电压为4.2VC．L2两端电压为1.8VD．L1和L2两端电压之和为6V4．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（）A．电阻R1两端的电压1.2VB．电阻R2两端的电压4.8VC．电源电压为6VD．电阻R1R2两端总电压7.2V5．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U ab＝3V，U bc ＝3V，U ac＝6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值6．如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数7．图所示电路，L1的电阻比L2的小。

16.2串、并联电路中电压的规律一、单选题1．如图，将开关S闭合，灯L1和灯L2均发光，下列说法中不正确的是（）A．灯L1和灯L2互不影响B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定不相等D．通过灯L1的电流与通过L2的电流之和等于通过电源的电流2．把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压，其示数如图所示，现将一个额定电压为5V的微型风扇接入水果电池组成的电路中，电压表V1并联在微型风扇两端，说法正确的（）A．水果电池电压为0.1AB．铜片是水果电池的负极C．微型风扇正常工作时，电压表V1选用的量程是0~15VD．微型风扇正常工作时，需要将50个菠萝并联在一起组成水果电池3．如图所示，开关闭合后，小灯泡L1两端的电压与电源电压相等的是（）A．B．C．D．4．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路5．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。

小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表连接柱接触不良D．灯泡灯丝断了或灯座接触不良6．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．6.5V 1.3V B．1.3V 6.5VC．5.2V 1.3V D．1.3V 5.2V7．在图所示的电路中，电源电压保持不变．电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路8．在探究串联电路的电压规律实验时，电源电压保持不变．已知R1＝R2；R3＝R4，且R1>R3．若闭合电键S后，电压表V1、V2、V3的示数分别为2.0伏、2.5伏和4.5伏，则实验时的电路图应为图中的（）A．B．C．D．二、填空题9．智能手机的长时间使用造成电量不足，移动电源充电宝可解决手机电量不足的问题，如图所示，充电宝给手机充电过程中，该充电宝相当于电路中的，小明的收音机需要12V的电压，则他需要节干电池。

16.2 串、并联电路中电压的规律同步习题一．选择题1．如图所示的电路中，已知电源电压为U，R1＞R2．当开关闭合后，R1、R2两端电压分别为U1、U2．下列物理量关系式正确的是（）A．U1＝U2B．U1＜U2C．U1＞U2D．U1+U2＝U 2．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择（）A．不同规格的小灯泡，相同量程的电压表B．不同规格的小灯泡、不同量程的电压表C．相同规格的小灯泡、相同量程的电压表D．相同规格的小灯泡、不同量程的电压表3．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A．7.2V 1.8V B．9V 1.8VC．1.8V 7.2V D．9V 7.2V4．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A．1.2V 6V B．6V 1.2VC．1.2V 4V D．4.8V 1.2V5．如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为（）A．1V B．2V C．3V D．4V6．下列说法正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好7．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是2.5V，按规律电压表V3的示数应为：（）A．0V B．2.5V C．5V D．无法确定8．图所示电路，L1的电阻比L2的小。

开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数等于A2示数D．A1示数大于A2示数9．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（）A．在连接电路过程中，开关要保持断开状态B．在不确定待测电压时，应该先采用大量程试触C．测量时，应该尽量选取相同规格的灯泡进行实验D．电压表应该与待测用电器并联10．如图所示，已知电源电压为10V，电压表V1，V2测得的电压是8V和6V，则电阻R2两端的电压是（）A．4V B．6V C．8V D．不能确定二．填空题11．一用电器工作电压为3V，需要节干电池联使用。

九年级物理上册《第十六章串、并联电路中电压的规律》同步练习及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，并且L1比L2更亮。

下列说法中正确的是（）A．灯L1和灯L2并联B．灯L1和灯L2两端的电压一定相等C．灯L1的电压大于灯L2的电压D．灯L1的电流一定比灯L2的电流大2．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。

现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。

根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路3．如图所示，闭合开关，说法正确的是（）A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数4．如图所示，电源电压为1.5V，开关S闭合后，下列判断正确的是（）A．若只有L1的灯丝断了，电压表的示数为0B．若只有L2的灯丝断了，电压表的示数为1.5VC．若只有L1被短路，电压表的示数为1.5VD．若只有L2被短路，电压表的示数为1.5V5．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。

一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（）A．灯泡L1和L2发光时，两灯并联B．灯泡熄灭是由于灯L2断路造成的C．灯泡熄灭是由于灯L1断路造成的D．灯泡熄灭是由于灯L2短路造成的6．在如图所示的电路中，电源电压保持不变。

如果灯泡L1或L2中只有一个发生了短路故障，那么当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数7．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小误差8．A如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 二、多选题9．如图所示的电路，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法正确的是（）A．电源电压为9VB．灯L1两端的电压为5VC．灯L2两端的电压为5VD．开关S接a和开关S接b，电路中的电流不变10．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（）A．可知电源两端电压为6VB．可知L1两端电压为3.4VC．将电压表V2换成电流表，闭合开关，则L1亮，L2不亮D．将电压表V1换成电流表，闭合开关，电路短路三、填空题11．如图所示电路中，电源电压12V。

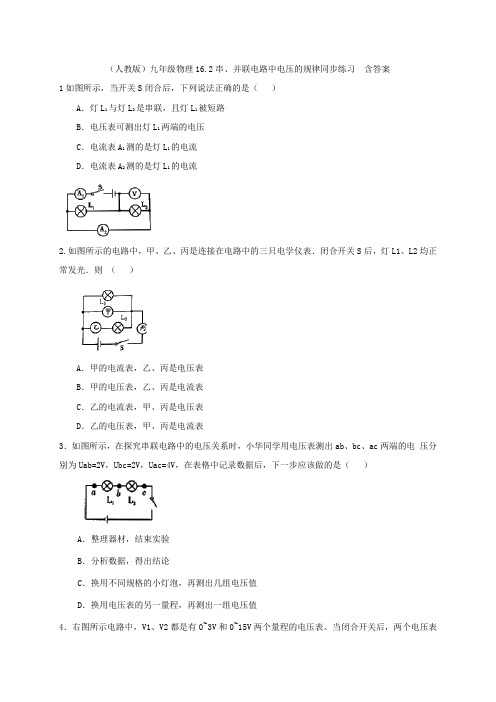

（人教版）九年级物理16.2串、并联电路中电压的规律同步练习含答案1如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L1的电流2.如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲的电流表，乙、丙是电压表B．甲的电压表，乙、丙是电流表C．乙的电流表，甲、丙是电压表D．乙的电压表，甲、丙是电流表3．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值4．右图所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。

当闭合开关后，两个电压表指针偏转均如图所示，则电阻R１、R２两端的电压分别为（）A．9.6V，2.4VB．12V，2.4VC．2.4V，12VD．2.4V，9.6V5.图(a)所示电路中，闭合开关后，两个电压表指针偏转均为图(b)所示，则电阻Ｒ1和Ｒ2两端的电压分别为（）A. 1.8V，7.2VB. 7.2V，1.8VC. 1.8V，9VD. 9V，1.8V6.图中，L1和L2是两只完全相同的灯泡，开关S闭合后电压表V1的示数为4V，电压表V2和V3的示数应分别为（）A. 4V、0VB. 4V、8VC. 4V、4VD. 以上都不对7．如图所示的两个电路中，L1与L2规格不一样。

开关闭合，灯均发光，则（）A．V表示数等于V1表示数 B．V1表示数大于V2表示数C．A2表示数大于A1示数D．A1表示数大于A2示数8．二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（）A．相等B．亮的灯两端电压高C．暗的灯两端电压低 D．无法确定9.图是甲、乙两灯的电流随其两端电压变化的曲线。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．连接如图所示实物电路图电源电压不变，下列说法正确的是（）A．闭合S、S1，灯泡L1和L2串联B．先闭合S，再闭合S1，电压表示数变大C．闭合S、S1，若有一只灯泡熄灭，有两个电表示数减小，则是L2断路了D．交换电压表和电流表A1的位置，闭合S，电压表有示数，两个电流表均无示数2．如图所示，灯泡L1比L2亮，电压表V的示数为3.8 V，下列说法正确的是（）A．V1示数为3.8 V B．V1示数大于3.8VC．V2示数小于3.8 V D．V2示数大于3.8V3．如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A．2.1 V 4.5 V B．2.4 V 2.1 VC．4.5 V 6.6 V D．4.5V 2.1 V4．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较5．两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式（ ）A ．一定串联B ．一定并联C ．可能串联D ．以上都不对6．如图所示，电源电压为6V ，闭合开关后，电压表的示数为2V ，下列描述正确的是（ ）A ．L 1两端电压为4VB ．L 1两端电压为2VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为4V7．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。

下列说法正确的是（ ）A ．L 1和L 2两灯并联B ．L 1两端电压为8VC ．L 2两端电压为10VD ．电源电压为12V8．如图甲所示的电路图中，两个电压表的指针偏转幅度相同，如乙图。

人教版九年级物理第16章《电压电阻》第二节串、并联电路中电压的规律同步练习含答案1.电流、电路、电压都是一家人,对于这家人,下面说法正确的是( )A.电路断开后,电路中的电流为零,因此电源电压也为零B.电路两端只要有电压,电路中就一定有电流C.电压表有一定的量程,使用时选择的量程越大越好D.在并联电路中,不论灯泡是大是小,每个灯泡两端的电压都相等2.用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是( )A.一定是串联B.一定是并联C.串联、并联都有可能D.无法判断3.装饰用的小彩灯每个两端电压不允许超过10V,问至少要串联多少只灯,才能用家庭电路做供电电源( )A.20只B.21只C.22只D.23只4.如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出 U=3V,UE=3V,U=6V,在表格中记录数据后,下一步应该做的是（）A.整理器材,分析数据,得出结论B.对换L1和L2的位置,再测出一组电压值C.改变电源电压,再测出几组电压值D.换用不同规格的小灯泡,再测出几组电压值5.复杂的电路需要你用孙悟空般的火眼金睛仔细辨别.如图所示电路中,当S闭合后,电压表V1示数为7V,电压表V2示数为8V.若电源电压为12V,则灯L2两端的电压为（）A.4VB.3VC.5VD.8V6.如图所示,闭合开关后,用电压表测得灯L1两端的电压为4.5V,则灯L2两端的电压为_____V,电源两端的电压为_____V7.如图甲所示电路,电源电压为6V,当S闭合时压表的读数如图乙所示,则L两端的电压为_____V,L2两端的电压为_____V8.如图所示,电源电压为6V不变闭合开关S后,发现两灯均不亮经过仔细检查后发现灯泡L2的灯丝断了,其他部分均正常.这时若用电压表测a、b两点间的电压,示数为_____V,测b、c两点间的电压,示数为_____V.9.如图所示的电路中,电源电压保持3V不变,当开关S闭合时,电流表示数为0.5A,当开关S断开后,下列关于各电表示数的说法中正确的是( )A.电压表和电流表的示数都为零B.电压表示数为0V,电流表示数为0.5AC.电压表示数为3V,电流表示数为0AD.电压表示数为3V,电流表示数为0.5A10.学习了电压表正确的使用方法后,三位同学分别提出了如图所示的利用电压表测量并联电路电压的三种接法,下列说法正确的是( )A.a、b的测量结果之和等于c的测量结果B.三种接法的测量结果是一样的C.三种接法的测量结果都不相同D.只有a、b两种接法的测量结果相同11.如图所示的电路中,电源电压为6伏,电压表的示数为2.2伏,电路中各元件均工作正常,则( )A.L1两端的电压为2.2V,两个电流表的读数相同B.L1两端的电压为2.2V,A1的读数大于A2的读数C.L2两端的电压为3.8V,A1的读数可能大于A2的读数D.L2两端的电压为6V,A1的读数可能大于A2的读数12.(龙岩中考改编)图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则灯泡L1和L2两端的电压分别为( )A.8 V 2 VB. 10 V 2 VC.2 V 8 V D .2 V 10 V13.如图,电源电压不变,闭合开关电压表V1的示数为6V,电压表V2的示数为3.6V.那么下列说法中不正确的( )A.电源电压为6VB.将电压表V2换成电流表,则L1亮,L2不亮C.L1两端电压为2.4VD.将电压表都换成电流表,则L1与L2并联14.小华同学设计了如图所示的电路,闭合开关S后,电压表的示数将_____(填“变大”“变小”或“不变”).15.(安徽中考)如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头a与b处相接时,电压表示数为6.0V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5V,这时灯泡L2两端的电压为_____V答案1.D2.C3.C4.D5.B6.4.5 4.57.1.5 4.58.0 69.C10.B11.A12.A13.D14.变小15.1.5。

16.2 串、并联电路中电压的规律同步练习基础巩固知识点一串联电路中电压的规律及探究1.如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为U AB＝3V，U BC＝3V，U AC＝6V，在表格中记录数据后，下一步应该做的是（）A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.改变电源电压，再测出几组电压值D.换用不同规格的小灯泡，再测出几组电压值第1题图第3题图2.小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路:甲乙(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是。

(2)排除故障后，小明完成了实验，并把数据记录在表中：分析实验数据得出两个实验结论:①串联电路两端的电压各部分电路两端电压之和;②串联电路中，各部分电路两端电压相等。

(3)实验结束后，小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是: ，另外，小明的实验在设计方案上还存在另一个不足之处是。

3.如图所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为2V，V的示数应为V。

若用干电池做电源，需要节干电池串联。

知识点二并联电路中电压的规律及探究4.为探究并联电路中电压的规律，实验室提供的器材有:干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。

甲乙(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压.(2)电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为V。

根据这组数据，该小组得出并联电路中电压的规律。

你认为实验的疏漏之处是。

纠正后得到并联电路中的电压规律为。

5.如图所示，电压表V的读数为U，V1的读数为U1，V2的读数为U2,则U、U1、U2的关系是，如果电压表V的读数U＝6V，则U1＝V，U2＝V。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。

则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。

若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题带答案一、单选题1．将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5V，L2两端的电压为2.5V，则（）A．两灯一定串联B．两灯一定并联C．两灯可能串联也可能并联D．以上说法都不对2．在如图所示的电路中，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则（）A．L1两端的电压为6V B．L2两端的电压为6VC．L2两端的电压为3V D．L2两端的电压为9V3．将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯L1亮，L2不亮。

对此有下列几种猜想，其中可能的是（）A．L2灯丝断了，灯座未短路B．灯泡L2的电阻太小C．灯泡L2两端电压太大D．通过灯泡L2电流比通过灯泡L1电流小4．将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48 A，下列说法中你认为错误的是（）A．两个灯泡中的电流相同，都等于0.24 AB．若灯泡L2烧坏，则电流表的读数是0.24 AC ．无论断开S 1或S 2，电流表的读数都是0.48 AD ．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L 1和灯泡L 2的电流之和5．如图所示，当开关1S 断开，2S 接通时，电压表读数为6V ，当开关1S 接通，2S 断开时，电压表示数1.8V 。

那么，当1S ，2S 均断开时，小灯泡1L 和2L 两端的电压分别为（ ）A ．0V ；0VB ．1.8V ；6VC ．4.2V ；1.8VD ．1.8V ；4.2V6．图甲所示电路，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L 1和L 2两端的电压分别为（ ）A ．10V 2.5VB ．2.5V 10VC ．2.5V 2.5VD ．12.5V 10V7．柳晶婷同学同学设计了如图所示的电路，闭合开关后，电压表V 1的示数为1.5V ，电压表V 2的示数为0.6V ，则该电路中（ ）A ．两灯并联B ．表V 1测电源电压C ．表V 2测电源电压D ．电源电压为2.1V8．如图，闭合开关S 时两灯泡都不亮，电流表指针几乎不动，电压表指针有明显偏转，则该电路的故障可能是（ ）A ．电流表开路或接线柱未接好B ．从a 点到L 2到b 的电路中有短路C ．L 2灯丝断了或L 2灯座接线柱未接好D ．电流表、两个灯泡都坏了9．如图所示电路，闭合开关1S 和2S ，小灯泡1L 和2L 均正常发光，两电表都有示数，下列判断不正确的是（ ）A ．用电压表测1L 、2L 两端电压示数相等B ．电流表2A 的示数比1A 的小C ．灯1L 被短路时，2L 不发光D ．仅断开2S 只有一个表有示数二、填空题10．教室内日光灯正常工作的电压为 V ，日光灯与控制它的开关的连接方式是 （选填“串联”或“并联”）。
