微带滤波器的设计

HFSS3微带滤波器教程
HFSS是一种强大的电磁仿真软件，用于设计和分析微波和射频电路。

本文将介绍如何使用HFSS设计和优化微带滤波器。

微带滤波器是一种常
见的射频和微波电路，用于选择性地传输或阻塞特定频率的信号。

下面是
设计微带滤波器的详细步骤。

第一步是确定所需的滤波器规格。

这包括中心频率、带宽、滤波器类
型和阻带衰减等参数。

根据这些参数，我们可以选择适当的滤波器结构。

第二步是建立HFSS模型。

首先，我们需要绘制滤波器的布局，包括
微带线、电容器和电感器等元件。

然后，根据需要调整元件的物理尺寸和
位置。

在HFSS中，我们可以使用其建模工具来完成这些任务。

第三步是设置HFSS模拟器。

我们需要选择仿真的频率范围和分辨率，并设置适当的激励条件。

通常，我们会使用端口激励来激励滤波器的输入端，并设置合适的端口阻抗。

第四步是运行仿真。

一旦设置好模拟器，我们可以运行仿真以计算滤
波器的S参数和其他性能指标。

在HFSS中，我们可以使用不同的分析工
具和图表来查看结果，例如频率响应图和阻带衰减图。

第五步是优化滤波器性能。

如果滤波器的性能不满足需求，我们可以
尝试不同的设计参数或结构，然后重新运行仿真来评估其性能。

通过多次
迭代优化，我们可以得到满足要求的滤波器设计。

最后，我们还可以进行进一步的分析，例如模拟温度效应、探索器件
的灵敏度和稳定性等。

这些分析可以帮助我们更好地理解滤波器的性能和
行为。

实验四微带线带通滤波器设计实验四：基于ADS软件的平⾏耦合微带线带通滤波器的设计与仿真⼀、实验原理滤波器是⽤来分离不同频率信号的⼀种器件，在微波电路系统中，滤波器的性能对电路的性能指标有很⼤的影响，微带电路具有体积⼩，重量轻、频带宽等诸多优点，在微波电路系统应⽤⼴泛，其中⽤微带做滤波器是其主要应⽤之⼀。

平⾏耦合微带线带通滤波器在微波集成电路中是被⼴为应⽤的带通滤波器。

1、滤波器的介绍滤波波器可以分为四种：低通滤波器和⾼通滤波器、带通滤波器和带阻滤波器。

射频滤波器⼜可以分为以下波导滤波器、同轴线滤波器、带状线滤波器、微带滤波器。

滤波的性能指标：频率围：滤波器通过或截断信号的频率界限通带衰减：滤波器残存的反射以及滤波器元件的损耗引起阻带衰减：取通带外与截⽌频率为⼀定⽐值的某频率的衰减值寄⽣通带：有分布参数的频率周期性引起，在通带外⼜产⽣新的通带2、平⾏耦合微带线滤波器的理论当频率达到或接近GHz时，滤波器通常由分布参数元件构成，平⾏耦合微带传输线由两个⽆屏蔽的平⾏微带传输线紧靠在⼀起构成，由于两个传输线之间电磁场的相互作⽤，在两个传输线之间会有功率耦合，这种传输线也因此称为耦合传输线。

平⾏耦合微带线可以构成带通滤波器，这种滤波器是由四分之⼀波长耦合线段构成，她是⼀种常⽤的分布参数带通滤波器。

当两个⽆屏蔽的传输线紧靠⼀起时，由于传输线之间电磁场的相互作⽤，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。

根据传输线理论，每条单独的微带线都等价为⼩段串联电感和⼩段并联电容。

每条微带线的特性阻抗为Z0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。

单个微带线单元虽然具有滤波特性，但其不能提供陡峭的通带到阻带的过渡。

如果将多个单元级联，级联后的⽹络可以具有良好的滤波特性。

⼆、耦合微带线滤波器的设计的流程1、确定滤波器指标2、计算查表确定滤波器级数N3、确定标准滤波器参数4、计算传输线奇偶模特性阻抗5、计算微带线尺⼨6、仿真7、优化再仿真得到波形图设计参数要求：（1）中⼼频率：2.4GHz；（2）相对带宽：9%；（3）带波纹：<0.5dB；（4）在频率1.9GHz和2.9GHz处，衰减>20dB；（5）输⼊输出阻抗：50Ω。

基于HFSS的微带滤波器设计与应用随着通信技术的不断发展，无线通信系统变得越来越普遍。

为了保证通信质量，必须对无线信号进行有效的过滤，因此滤波器成为了无线通信中最关键的组成部分之一。

基于微带技术的滤波器在无线通信中应用广泛，由于其体积小、重量轻、成本低、工艺简单的特点，在现代无线通信系统中依然扮演着不可替代的角色。

本文将基于HFSS软件，介绍微带滤波器的设计原理、设计流程、实现方法及其在无线通信中的应用。

一、微带滤波器的基本原理微带滤波器（Microstrip Filter）是一种基于微带线和附加衬底的元器件。

它通过在一条微带线（或几个相互交错的微带线）上挂载电容、电感和电阻等元件来实现滤波功能。

微带滤波器的基本结构如图1所示。

图1 微带滤波器基本结构图微带线的特性阻抗通常为50欧米，而微带滤波器需要特定的阻抗、通带和截止频带。

为了实现这些要求，滤波器需要在微带线模型上添加附加的元件来调整频率响应。

元件的安装可以使用多种方法，如串联、并联、交替安装等。

二、基于HFSS的微带滤波器设计流程首先需要明确滤波器的指标要求，包括通带和阻带的带宽、通带和阻带的中心频率、阻带衰减和通带波纹等参数。

这些指标根据具体应用需求而定，对于不同的应用场景可能存在较大差异。

2. 设计微带线结构在得到了所需的指标要求之后，需要根据这些要求设计微带线结构。

常用的方法是采用已有的文献或实验数据资料作为参考模板，进行修改和优化。

设计微带线时需要确定线宽、线距、衬底材料和厚度等参数，以实现所需的过渡阻抗和其他指标。

3. 添加补充元器件为了实现所需的频率响应，需要在微带线模型上添加各种补充元器件。

这些元器件包括电容、电感和电阻等，具体安装方式根据所需指标而定。

4. 模拟仿真使用HFSS软件进行微带滤波器的模拟仿真，得到滤波器的频率响应图和其他重要参数。

常规方法是在仿真软件中建立微带滤波器的三维模型，在模拟中通过修改材料参数、添加元器件、调整参数等方式进行仿真分析。

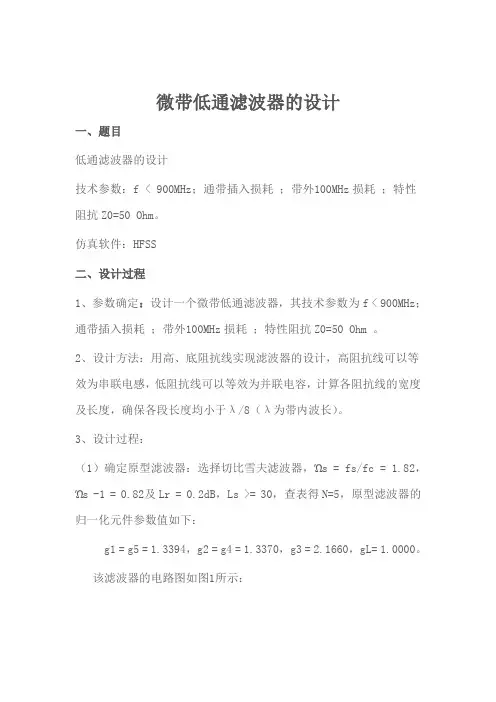

微带低通滤波器的设计一、题目低通滤波器的设计技术参数：f < 900MHz；通带插入损耗；带外100MHz损耗；特性阻抗Z0=50 Ohm。

仿真软件：HFSS二、设计过程1、参数确定：设计一个微带低通滤波器，其技术参数为f < 900MHz；通带插入损耗；带外100MHz损耗；特性阻抗Z0=50 Ohm 。

2、设计方法：用高、底阻抗线实现滤波器的设计，高阻抗线可以等效为串联电感，低阻抗线可以等效为并联电容，计算各阻抗线的宽度及长度，确保各段长度均小于λ/8（λ为带内波长）。

3、设计过程：（1）确定原型滤波器：选择切比雪夫滤波器，Ώs = fs/fc = 1.82，Ώs -1 = 0.82及Lr = 0.2dB，Ls >= 30，查表得N=5，原型滤波器的归一化元件参数值如下：g1 = g5 = 1.3394，g2 = g4 = 1.3370，g3 = 2.1660，gL= 1.0000。

该滤波器的电路图如图1所示：图1（2）计算各元件的真实值：终端特性阻抗为Z0=50Ώ，则有C1 = C5 =g1/(2*pi*f0*Z0) = 1.3394/(2*3.1416*9*10^8*50) = 4.7372 pF，C3 = g3/(2*pi*f0*Z0) = 2.1660/(2*3.1416*9*10^8*50) = 7.6606 pF，L2 = L4 = Z0*g2/(2*pi*f0) = 50*1.3370/(2*3.1416*9*10^8) = 11.8277 nH。

（3）计算微带低通滤波器的实际尺寸：设低阻抗（电容）为Z0l = 15Ώ。

经过计算可得W/d = 12.3656，ε e = 2.4437，则微带宽度 W1 = W3 = W5 = W = 1.000*12.3656 = 12.3656mm，各段长度 l1 = l5 = Z0l*Vpl*C1 =15*3*10^11/sqrt(2.4437)*4.7372*10^-12 = 13.6370mm，l3 = Z0l*Vpl*C3 =15*3*10^11/sqrt(2.4437)*7.6606*10^-12= 22.0526mm，带内波长λ = Vpl/f =3*10^11/(sqrt(2.4437)9*10^8) = 213.23780mm，λ/8 = 26.654725mm，可知各段均小于λ/8，符合要求。

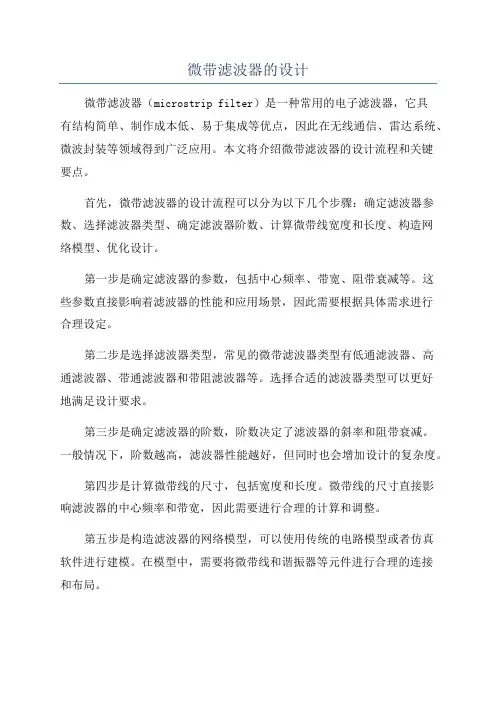

微带滤波器的设计微带滤波器（microstrip filter）是一种常用的电子滤波器，它具有结构简单、制作成本低、易于集成等优点，因此在无线通信、雷达系统、微波封装等领域得到广泛应用。

本文将介绍微带滤波器的设计流程和关键要点。

首先，微带滤波器的设计流程可以分为以下几个步骤：确定滤波器参数、选择滤波器类型、确定滤波器阶数、计算微带线宽度和长度、构造网络模型、优化设计。

第一步是确定滤波器的参数，包括中心频率、带宽、阻带衰减等。

这些参数直接影响着滤波器的性能和应用场景，因此需要根据具体需求进行合理设定。

第二步是选择滤波器类型，常见的微带滤波器类型有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

选择合适的滤波器类型可以更好地满足设计要求。

第三步是确定滤波器的阶数，阶数决定了滤波器的斜率和阻带衰减。

一般情况下，阶数越高，滤波器性能越好，但同时也会增加设计的复杂度。

第四步是计算微带线的尺寸，包括宽度和长度。

微带线的尺寸直接影响滤波器的中心频率和带宽，因此需要进行合理的计算和调整。

第五步是构造滤波器的网络模型，可以使用传统的电路模型或者仿真软件进行建模。

在模型中，需要将微带线和谐振器等元件进行合理的连接和布局。

最后一步是优化设计，通过调整微带线的长度、加入补偿电容电感器等措施，来达到更好的滤波器性能。

优化设计可以使用仿真软件进行参数调整和优化。

除了以上的设计流程，还有一些关键要点需要注意。

首先是微带线的制作工艺，微带线需要精确的制作技术，以确保滤波器的性能和稳定性。

其次是对滤波器的测试和调整，通过实验和测量，可以得到实际滤波器的性能参数，从而进行必要的调整和改进。

最后是设计的可行性和可靠性，滤波器设计需要符合实际应用需求，并且具备足够的抗干扰能力和稳定性。

总的来说，微带滤波器的设计是一项复杂而又重要的任务。

通过合理的设计流程和关键要点的注意，可以得到性能优良的微带滤波器，用于满足不同领域的需求。

小型化微带带通滤波器的设计的开题报告开题报告：小型化微带带通滤波器的设计一、研究背景与意义随着无线通信技术的快速发展，对滤波器的性能要求越来越高。

微带带通滤波器具有体积小、重量轻、性能稳定等优点，因此在雷达、通信、导航等领域得到广泛应用。

然而目前市场上的微带带通滤波器在小型化方面仍存在一定的局限性，难以满足日益苛刻的性能要求。

因此本研究旨在设计一款小型化微带带通滤波器，以满足现代通信系统对高性能滤波器的需求。

二、研究目标与内容1. 研究目标：本课题的主要目标是设计一款小型化微带带通滤波器，实现以下目标：（1）降低滤波器的体积和重量；（2）提高滤波器的Q值和带宽稳定性；（3）优化滤波器的带外抑制和插入损耗；（4）满足不同应用场景下的性能要求。

2. 研究内容：为实现上述研究目标，本课题将开展以下研究内容：（1）分析现有微带带通滤波器的设计方法，提取关键参数；（2）基于电磁场理论，建立微带带通滤波器的数学模型；（3）优化滤波器的尺寸、形状和材料选择，实现小型化设计；（4）采用先进的仿真软件对滤波器性能进行模拟验证；（5）制作样品，并进行性能测试与评估。

三、研究方法与步骤1. 文献调研：收集并整理国内外关于微带带通滤波器设计的相关文献资料，了解当前研究现状和发展趋势。

2. 建立数学模型：根据微带带通滤波器的电路原理，建立数学模型，包括传递函数、频率响应等。

3. 优化设计：基于建立的数学模型，采用遗传算法、粒子群算法等优化算法对滤波器参数进行优化，实现小型化设计。

4. 仿真验证：使用先进的电磁场仿真软件对优化后的滤波器性能进行模拟验证，确保满足设计要求。

5. 制作样品：根据优化结果，制作微带带通滤波器样品，并进行性能测试与评估。

6. 结果分析：对测试结果进行分析，总结设计经验，为后续研究提供参考。

四、预期成果与创新点1. 预期成果：成功设计出一款满足性能要求的小型化微带带通滤波器，并进行性能测试与评估。

2. 创新点：本课题将从以下几个方面进行创新：（1）采用先进的优化算法对滤波器参数进行优化，实现小型化设计；（2）优化滤波器的尺寸、形状和材料选择，降低滤波器的体积和重量；（3）采用电磁场仿真软件对滤波器性能进行模拟验证，提高设计的准确性和可靠性。

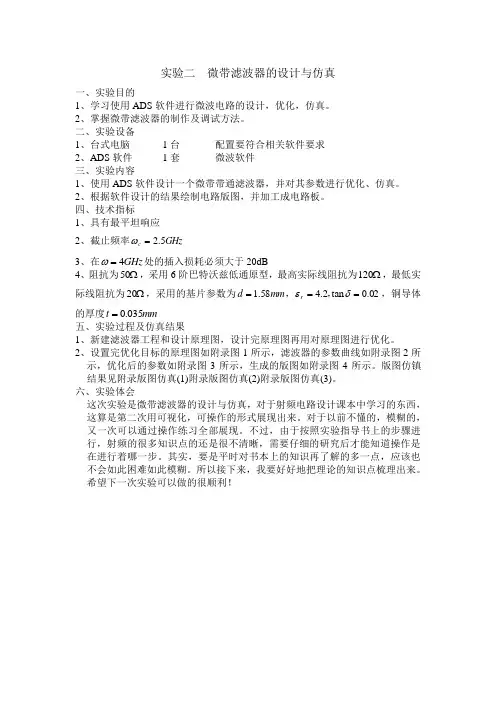

实验二 微带滤波器的设计与仿真一、实验目的1、学习使用ADS 软件进行微波电路的设计，优化，仿真。

2、掌握微带滤波器的制作及调试方法。

二、实验设备 1、台式电脑 1台 配置要符合相关软件要求 2、ADS 软件 1套 微波软件 三、实验内容1、使用ADS 软件设计一个微带带通滤波器，并对其参数进行优化、仿真。

2、根据软件设计的结果绘制电路版图，并加工成电路板。

四、技术指标1、具有最平坦响应2、截止频率GHz c 5.2=ω3、在GHz 4=ω处的插入损耗必须大于20dB4、阻抗为Ω50，采用6阶巴特沃兹低通原型，最高实际线阻抗为Ω120，最低实际线阻抗为Ω20，采用的基片参数为02.0tan 2.458.1===δε，，r mm d ，铜导体的厚度mm t 035.0=五、实验过程及仿真结果1、新建滤波器工程和设计原理图，设计完原理图再用对原理图进行优化。

2、设置完优化目标的原理图如附录图1所示，滤波器的参数曲线如附录图2所示，优化后的参数如附录图3所示，生成的版图如附录图4所示。

版图仿镇结果见附录版图仿真(1)附录版图仿真(2)附录版图仿真(3)。

六、实验体会这次实验是微带滤波器的设计与仿真，对于射频电路设计课本中学习的东西，这算是第二次用可视化，可操作的形式展现出来。

对于以前不懂的，模糊的，又一次可以通过操作练习全部展现。

不过，由于按照实验指导书上的步骤进行，射频的很多知识点的还是很不清晰，需要仔细的研究后才能知道操作是在进行着哪一步。

其实，要是平时对书本上的知识再了解的多一点，应该也不会如此困难如此模糊。

所以接下来，我要好好地把理论的知识点梳理出来。

希望下一次实验可以做的很顺利！附录图1 设置完优化目标的原理图图2 滤波器的参数曲线图3 优化后的参数曲线图4 生成的版图图5 版图仿真(1)图5 版图仿真(1)图6 版图仿真(2)图7 版图仿真(3)。

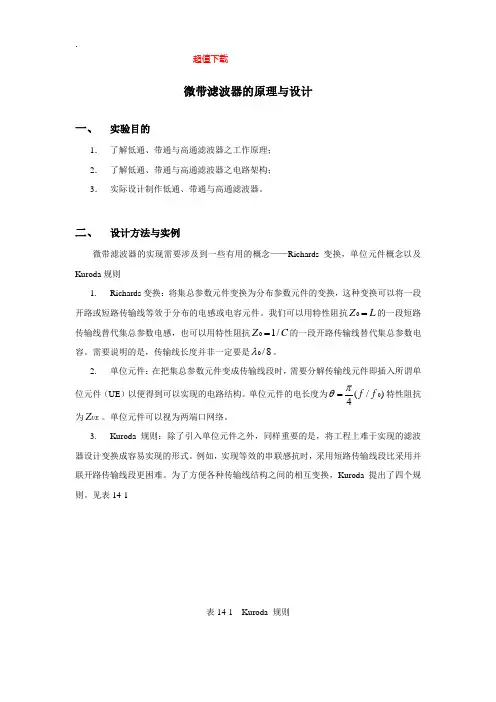

微带滤波器的原理与设计一、 实验目的1． 了解低通、带通与高通滤波器之工作原理； 2． 了解低通、带通与高通滤波器之电路架构； 3． 实际设计制作低通、带通与高通滤波器。

二、 设计方法与实例微带滤波器的实现需要涉及到一些有用的概念——Richards 变换，单位元件概念以及 Kuroda 规则1.Richards 变换：将集总参数元件变换为分布参数元件的变换，这种变换可以将一段开路或短路传输线等效于分布的电感或电容元件。

我们可以用特性阻抗0Z L =的一段短路传输线替代集总参数电感，也可以用特性阻抗01/Z C =的一段开路传输线替代集总参数电容。

需要说明的是，传输线长度并非一定要是0/8λ。

2.单位元件：在把集总参数元件变成传输线段时，需要分解传输线元件即插入所谓单位元件（UE ）以便得到可以实现的电路结构。

单位元件的电长度为0(/)4f f πθ=特性阻抗为UE Z 。

单位元件可以视为两端口网络。

3.Kuroda 规则：除了引入单位元件之外，同样重要的是，将工程上难于实现的滤波器设计变换成容易实现的形式。

例如，实现等效的串联感抗时，采用短路传输线段比采用并联开路传输线段更困难。

为了方便各种传输线结构之间的相互变换，Kuroda 提出了四个规则。

见表14-1表14-1 Kuroda 规则需要注意的是，表中所有电感和电容都是用Richards变换表述的。

实际滤波器的实现分为四个步骤：1.根据设计要求选择归一化滤波器参数。

传输线替代电容和电感。

2.用0/83.根据Kuroda规则将串联短线变换为并联短线。

4.反归一化并选择等效微带线（长度，宽度以及介电系数）设计任务：设计一个输入、输出阻抗为50Ω的低通滤波器，其主要参数如下：截止频率3GHz；波纹0.5dB；当频率大约为截止频率的2倍时损耗不小于40dB。

假设电磁波在介质中的相速度为光速的60%。

我们按照上述步骤求解这个问题。

步骤1：根据波纹为0.5dB的切比雪夫滤波器衰减特性图，滤波器的阶数必须为N=5，其他参数为：1g=1.0758=5g，2g=1.2296=4g，3g=2.5408，6g=1.0归一化滤波器如图14-1所示。

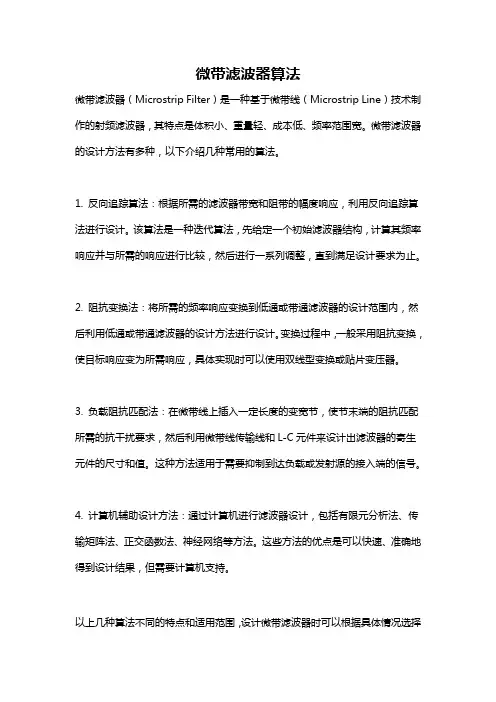

微带滤波器算法
微带滤波器（Microstrip Filter）是一种基于微带线（Microstrip Line）技术制作的射频滤波器，其特点是体积小、重量轻、成本低、频率范围宽。

微带滤波器的设计方法有多种，以下介绍几种常用的算法。

1. 反向追踪算法：根据所需的滤波器带宽和阻带的幅度响应，利用反向追踪算法进行设计。

该算法是一种迭代算法，先给定一个初始滤波器结构，计算其频率响应并与所需的响应进行比较，然后进行一系列调整，直到满足设计要求为止。

2. 阻抗变换法：将所需的频率响应变换到低通或带通滤波器的设计范围内，然后利用低通或带通滤波器的设计方法进行设计。

变换过程中，一般采用阻抗变换，使目标响应变为所需响应，具体实现时可以使用双线型变换或贴片变压器。

3. 负载阻抗匹配法：在微带线上插入一定长度的变宽节，使节末端的阻抗匹配所需的抗干扰要求，然后利用微带线传输线和L-C元件来设计出滤波器的寄生元件的尺寸和值。

这种方法适用于需要抑制到达负载或发射源的接入端的信号。

4. 计算机辅助设计方法：通过计算机进行滤波器设计，包括有限元分析法、传输矩阵法、正交函数法、神经网络等方法。

这些方法的优点是可以快速、准确地得到设计结果，但需要计算机支持。

以上几种算法不同的特点和适用范围，设计微带滤波器时可以根据具体情况选择
合适的方法。

微带波滤波器的设计微带波滤波器是一种常用的电子滤波器，用于在特定频率范围内通过或抑制信号。

它由一个导电性的微带（stripline）传输线和附加的固态结构组成，可以实现对信号的频率选择性的控制。

在本文中，我们将详细介绍微带波滤波器的设计原理和步骤。

首先，微带波滤波器的设计需要确定一些基本参数，包括中心频率、带宽和损耗等。

中心频率是滤波器所需通过或抑制的信号频率，带宽是中心频率上下限之间的频率范围，损耗是信号在通过滤波器时的功率损耗。

接下来，我们需要选择适合设计的微带波传输线。

微带波传输线由导体层、介质层和接地层组成，其结构通常是平面的，并且通过调整导体层和介质层的几何尺寸来实现所需的频率响应。

常用的介质材料包括氧化硼、聚四氟乙烯（PTFE）等。

选择合适的微带波传输线需要考虑频率响应、功率容量和尺寸等因素。

确定了微带波传输线的结构和材料后，我们可以利用微带线传输线理论和微带带微带线传输线模型来设计滤波器。

其中，微带线传输线理论可以通过矩阵参数法或传输线理论来描述传输线的特性，微带线传输线模型则是微带线传输线的等效电路模型，用于计算滤波器的响应。

设计微带波滤波器的关键是通过调整微带波传输线的几何尺寸来实现所需的频率响应。

通常，微带线的宽度、长度和厚度是影响传输线阻抗和传播特性的主要参数。

例如，增加微带线的宽度可以降低传输线的阻抗，而增加微带线的长度可以减小传输线的频率。

利用微带线传输线理论和模型，我们可以通过计算和仿真来确定适合的几何尺寸，以实现所需的频率响应。

在设计微带波滤波器时，还需要考虑到其他因素，如匹配网络、耦合结构和终端阻抗等。

匹配网络可以用于实现滤波器与输入、输出传输线的匹配，从而提高信号的传输效率。

耦合结构可以用于实现不同滤波器传输线之间的耦合，从而实现复杂的滤波特性。

终端阻抗可以用于调整微带波滤波器的输入、输出阻抗，以满足特定的应用需求。

最后，设计完成后，我们可以利用电路设计软件进行仿真和优化。

微带环形滤波器的研究与设计微带环形滤波器的研究与设计引言：随着通信技术的飞速发展，无线设备和通信系统的要求越来越高，其中滤波器在无线通信系统中扮演着重要的角色。

微带环形滤波器作为一种新型的滤波器结构，具有尺寸小巧、易于集成等优势，已经得到了广泛的研究和应用。

本文将探讨微带环形滤波器的研究与设计。

1. 微带环形滤波器的原理及结构微带环形滤波器由环形共振器和输电线构成，其工作原理是基于环形共振器的谐振性质和微带线的特性阻抗来实现滤波功能。

环形共振器由导体环和连接线组成，通过调整导体环的尺寸和微带传输线的长度等参数，可以实现对特定频率的信号进行选择性传输。

微带环形滤波器的结构简单，容易制备和集成，常常被用于微波和毫米波的通信系统中。

2. 微带环形滤波器的设计方法微带环形滤波器的设计过程主要包括确定工作频率、计算环形共振器和输电线的尺寸以及优化设计。

首先，确定滤波器的中心频率，根据应用需求和系统性能要求选择合适的频率。

然后，根据中心频率计算环形共振器的尺寸，包括导体环的半径、导线宽度等参数。

接下来，计算输电线的长度和宽度，并进行合适的调整和优化。

最后，检查设计结果是否符合需求，并进行仿真和验证实验，进一步优化设计。

3. 微带环形滤波器的性能评估为了评估微带环形滤波器的性能，需要考虑滤波器的传输特性、带宽、插入损耗等指标。

传输特性是指滤波器在不同频率下的响应情况，通常表示为滤波器的频率响应曲线。

带宽指满足特定要求的频段范围，而插入损耗表示信号在滤波器中通过时的功率损失。

通过仿真和实验，可以得到微带环形滤波器的性能参数，并进行评估。

4. 微带环形滤波器的应用前景由于微带环形滤波器具有尺寸小、易于集成的特点，已经在各种无线通信系统中得到了广泛的应用。

特别是在微波和毫米波领域，微带环形滤波器被广泛应用于射频前端、信号传输和频率选择等关键部分。

随着无线通信技术的不断发展，微带环形滤波器的应用前景将更加广阔。

结论：微带环形滤波器作为一种新型的滤波器结构，在无线通信系统中具有广泛的研究和应用价值。

HFSS13微带滤波器教程本例设计一个带通滤波器，通过微带线结构实现，工作频率覆盖5.4GHz-6.2GHz。

选用基板材料为Rogers 4350,其相对介电常数为 3.66，厚度为h=0.508mm，金属覆铜厚度h1=0.018mm，表1 模型初始尺寸Array设计步骤（以HFSS13.0为例）一开始（一）建立工程1.在HFSS窗口中，选择菜单File->New2.从Project菜单中，选择Insert HFSS Design（二）设计求解模式1.选择菜单HFSS->Solution Type2.在Solution Type窗口，选择Driven Modal,点击OK二建立3D模型（一）定义单位并输入参数表1.选择菜单Modeler->Units2.设置模型单位：mm，点击OK3.选择菜单栏HFSS->Design Properties再弹出的窗口中，点ADD添加参量，将上面模型的参数表中的变量全部添加进去，如下图：（二）创建金属板R11.在菜单栏中点击Draw->Box,创建Box12.双击模型窗口左侧的Box1，改名为R1，再点击Material后面按钮，选择Edit，选择Copper，点击确定。

3.双击左侧R1的子目录Createbox，修改金属板大小及厚度。

Position输入坐标（0mm,0mm,0mm），金属板长L1=7.2mm，宽W1=0.8mm，厚h1=0.018mm。

点击确定。

（三）创建金属板R1_11.在菜单栏中点击Draw->Box,创建Box22.双击模型窗口左侧的Box2，改名为R1_1，再点击Material 后面按钮，选择Edit，选择Copper，点击确定。

3.双击左侧R1_1的子目录Createbox，修改金属板大小及厚度。

Position输入坐标（W1+S1,0mm,0mm），S1=0.14mm，金属板长L1=7.2mm，宽W1=0.8mm，厚h1=0.018mm。
