TPM300-2系列微机无扰动稳定控制装置技术说明书合富共展机电科技有限公司二0一二年六月目录1．用途 (1)2．主要功能 (1)3．技术参数 (2)4．硬件说明 (4)5．切换功能 (6)6．母线保护功能 (10)7．闭锁及报警功能 (10)8．测量显示、事故记录、录波、通信 (11)9．切换（合闸）原理 (13)10．开孔尺寸 (17)11. 附图 (18)TPM300-2型微机无扰动稳定控制装置技术说明书1.用途TPM300-2微机无扰动稳定控制装置在TPM-300微机无扰动稳定控制装置成熟基础上研制，采用2片32位ARM+FPGA硬件平台，先进的数模混合算法，具备强大的数据处理、交互、通讯能力。
适用于石化工业、煤炭、冶金、热电厂等或特大型发电厂的厂用电系统以及环保系统等领域6KV 及以上供电系统。
采用该无扰动稳定控制装置的任务是在供电线路断电的情况下，根据系统的状态以最快的速度把负荷切换到备用线路上，避免在电源切换时造成运行中断或设备冲击损坏，简化切换操作并减少误操作，以保证负荷不断电连续运行。
装置全部采用模块化设计思想，可靠性高，功能配置灵活，通用性强。
2.主要功能●根据断路器的状态自动识别是运行于双电源方式或母线分段的方式。
●装置手动、自动完全分开，人工启动区分菜单启动和手动启动。
●根据对象选择实现进线一、母联开关、进线二之间的人工切换或菜单切换，实现六种逻辑切换。
●每种手动切换可选择串联、并联、同时三种切换方式。
其中串联、同时切换方式有快速、同相、残压合闸条件。
●事故切换可实现进线一至母联、进线二至母联、进线一至进线二和进线二至进线一的四种逻辑。
●事故切换可选择串联、同时两种切换方式。
每种切换方式含有快速、同相、残压合闸条件。
●事故切换启动包含失压启动、品质启动、逆功率启动等模拟量启动方式，以及变位启动、联跳启动、保护启动等开关量启动。
●装置包含完善的母联保护测控，包含母联后加速保护、遥控、遥信。
华中科技大学QWD型区域稳定控制装置技术及使用说明书华中科技大学电气与电子工程学院华工电力系统稳定控制研究中心二ＯＯ六年五月QWD型区域稳定控制装置技术及使用说明书华工稳控华工电力系统稳定控制研究中心版权所有2006.5(V2.0)本说明书和产品今后可能会有所改动。
产品与说明书不符之处，以实际产品为准。
更多产品信息，请访问互联网：地址：华中科技大学电气与电子工程学院邮编：430074电话：(027)61365588,87540208传真：(027)87540714E-mail：zhoulian@目录第1章概述 (1)1.1 QWD型区域稳定控制装置的用途 (1)1.2 QWD型区域稳定控制装置的主要功能 (1)1.3 QWD型区域稳定控制装置的主要特点 (2)第2章装置的主要技术参数 (3)2.1 装置机械结构 (3)2.2 装置的运行环境温度 (3)2.3 输入交流量额定参数 (3)2.4 输入交流量的允许工作范围 (3)2.5 供电电源 (3)2.6 装置的功耗 (4)2.7 过载能力 (4)2.8 装置判断及动作时间 (4)2.9 电气量测量精度及测量时延 (4)2.10 装置抗地震、防振动和抗撞击性能 (4)2.11 开关量输入 (5)2.12 输出接点性能 (5)2.13 事件记录与数据录波 (5)2.14 装置抗干扰、电磁兼容绝缘耐压性能 (5)2.15 通信接口性能 (6)2.16 光纤接口的性能指标 (6)第3章装置的测量、判断原理、策略表 (7)3.1 装置的测量原理 (7)3.2 装置的一般判断原理 (7)3.3 控制策略表的制订与查找 (10)第4章 QWD型区域稳定控制装置的基本构成 (11)4.1 QWD型区域稳定控制柜的基本构成 (11)4.2 基本构成及主要配置 (14)4.3 QWD型区域稳定控制装置的配置 (21)4.4 QWD2M4光纤接口装置指示灯说明 (22)4.5 全网或区域性安全稳定控制系统的配置 (23)4.6 安全稳定控制装置总体配置原则 (25)第5章装置的硬件及其连接 (26)5.1 微机、继电器、交流输入、综合内容及布置 (26)5.2 装置硬件插件之间的连接 (28)5.3 装置硬件插件对装置内部的连接 (33)第6章容错、闭锁措施 (35)第7章装置调试大纲 (36)7.1 实验室试验项目 (36)7.2 出厂验收试验 (36)7.3 现场安装调试及试验项目 (36)7.4 装置的试运行与正式投运 (37)第8章人机界面使用 (38)8.1 本系统的主要功能 (38)8.2 装置上电进入运行状态 (38)8.3 装置进入修改定值和刷新定值状态 (40)8.4 有关说明 (40)8.5 各菜单项的使用说明 (41)第9章装置的运行与监视 (49)9.1 正常监视 (49)9.2 装置动作后处理 (49)9.3 异常处理 (49)附录1：QWD型区域稳定控制装置－－启动报告 (51)附录2：QWD型区域稳定控制装置－－运行报告 (52)第1章概述1.1 QWD型区域稳定控制装置的用途本装置用于区域性电网或大区互联电网多个厂站的系统暂态安全稳定控制，不仅可适应单个厂站的就地控制，而且还具有非常完善的通信功能，具备了实现全网稳控在线分层决策和控制，构成区域或全网稳定控制系统，满足电网安全稳定控制的需要和全网统一管理的功能。
TPM-300型无扰动稳定控制装置使用说明书合富共展机电科技有限公司目录1.引言 (1)2.装置硬件构成 (1)2.1 面板 (1)2.2 内部插件 (2)2.3 背板端子 (3)3.运行巡检说明 (7)3.1光字牌或DCS信号 (7)3.2面板巡检 (8)4. 液晶显示及操作说明 (8)4.1主菜单 (8)4.2子菜单 (9)5. 定值参数设定 (17)5.1整定定值 (17)5.2方式设置 (19)6.现场调试投运 (19)6.1准备工作 (19)6.2静态调试试验 (20)6.3.空载传动试验 (21)6.4带负荷实切试验 (22)1、引言TPM-300型微机型无扰动稳定控制装置是专门为解决厂用电的安全运行而研制的。
采用该装置后，可避免母线电压（残压）与备用电源电压差压过大合闸而对电机造成冲击；尽量缩短断电时间，可采用快速切换，如失去快速切换的机会，则装置自动转换为同期判别或残压判别的慢速切换，不仅提高了厂用电切换的成功率，而且确保设备安全。
2、装置硬件构成TPM-300型无扰动稳定控制装置硬件主要由以下几部分组成：◇大面板◇内部插件◇背板端子2.1 面板本装置面板由液晶显示屏、操作键、指示灯、部分组成。
2.1.1 液晶显示屏液晶显示屏是操作使用人员与装置间的主要交流工具。
本装置采用240×128宽温液晶屏，配合操作键，可以进行测量值显示、功能投退、定值整定、就地手动切换操作、事件追忆、打印等操作。
2.1.2 操作键操作键共有9个，分别为：◇↑、↓：上下移动菜单或滚屏。
◇←、→：移动定值参数位或选择追忆事件。
◇ +、-：修改定值参数时，增减数字。
◇ Q(取消)：取消当前定值输入或退出当前菜单。
◇确定：菜单选择确认或定值输入确认。
◇复位：可同时将主、辅CPU复位，但不能清信号。
◇复归：可同时将主、辅CPU复位并清信号。
2.1.3 指示灯指示灯共有6个，分别为：◇ 运行：装置处于正常运行状态时，约每秒钟闪亮3次，当处于闭锁状态时，约每2秒钟闪亮1次。

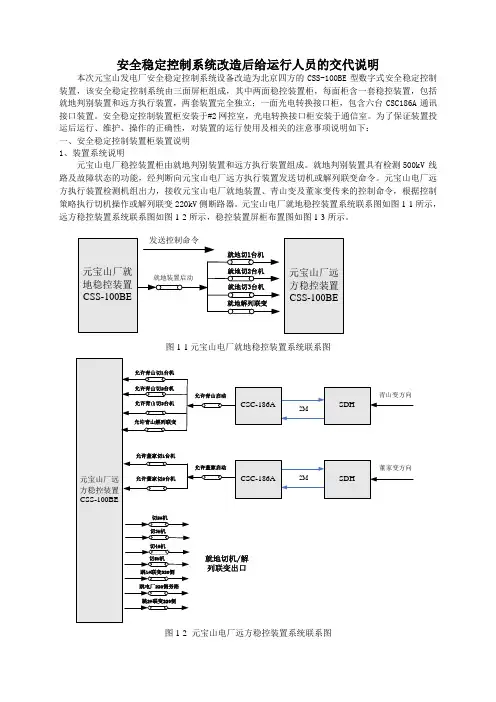

安全稳定控制系统改造后给运行人员的交代说明本次元宝山发电厂安全稳定控制系统设备改造为北京四方的CSS-100BE型数字式安全稳定控制装置，该安全稳定控制系统由三面屏柜组成，其中两面稳控装置柜，每面柜含一套稳控装置，包括就地判别装置和远方执行装置，两套装置完全独立；一面光电转换接口柜，包含六台CSC186A通讯接口装置。
安全稳定控制装置柜安装于#2网控室，光电转换接口柜安装于通信室。
为了保证装置投运后运行、维护、操作的正确性，对装置的运行使用及相关的注意事项说明如下：一、安全稳定控制装置柜装置说明1、装置系统说明元宝山电厂稳控装置柜由就地判别装置和远方执行装置组成。
就地判别装置具有检测500kV 线路及故障状态的功能，经判断向元宝山电厂远方执行装置发送切机或解列联变命令。
元宝山电厂远方执行装置检测机组出力，接收元宝山电厂就地装置、青山变及董家变传来的控制命令，根据控制策略执行切机操作或解列联变220kV侧断路器。
元宝山电厂就地稳控装置系统联系图如图1-1所示，远方稳控装置系统联系图如图1-2所示，稳控装置屏柜布置图如图1-3所示。
图1-1元宝山电厂就地稳控装置系统联系图图1-2 元宝山电厂远方稳控装置系统联系图图1-3元宝山电厂稳控屏柜布置图2、CSS-100BE装置上有6个灯分别为：<运行>灯，装置正常时此灯亮。
<装置告警>：当装置有异常情况时此灯亮。
<装置动作>：当装置动作时此灯亮。
<通道告警>：当光纤通道有问题时此灯亮。
<备用>：备用灯。
<备用>：备用灯。
说明：装置的告警分为告警I和告警II，告警I为严重告警，有告警I时，装置面板告警灯闪亮，有告警II时，装置面板告警灯常亮。
有告警I时，装置闭锁保护出口电源。
上有按键：信号复归上下左右键QUIT键SET键上述按键用于检修及调试人员使用。
3、在安全稳定控制装置的A、B柜上，均有“1-1FA信号复归”和“2-1FA信号复归”按钮，运行人员可通过“1-1FA信号复归”按钮对远方执行装置上的信号进行复归，“2-1FA信号复归”按钮对就地判别装置上的信号进行复归。
目录1 南瑞继保RCS-992装置面板信号灯及说明 (2)2 RCS-992装置液晶说明 (3)2.1 正常运行时液晶显示说明 (3)2.2 装置动作时液晶显示说明 (3)2.3 装置自检报告 (3)3 命令菜单使用说明 (4)3.1 保护状态 (4)3.2 显示报告 (4)3.3 打印报告 (5)3.4 整定定值 (5)3.5 修改时钟 (5)3.6 程序版本 (5)4 运行注意事项 (5)5 装置异常信息含义及处理建议 (6)从机定值整定说明 (7)装置定值内容及整定说明 (13)运行维护说明1 南瑞继保RCS-992装置面板信号灯及说明南瑞继保RCS992装置面板如图1所示：－974AGTRANSFORMER AUXILIARY RELAYRCS －992稳定控制装置南瑞继保电气有限公司确认取消区号图1 RCS992装置面板LED 共有3个显示灯，其内容、颜色和含义见下表1-1所示：表1-1南瑞继保RCS992装置面板信号灯说明序号 显示名 颜色 点亮原因 关闭条件 1 运行 绿 装置运行 装置故障(闭锁) 2 报警 黄 装置异常 异常消除自动复归 3动作红装置动作人工复归（压复归按钮）南瑞继保RCS990装置面板如图2所示：图2 RCS990装置面板表1-2南瑞继保RCS990装置面板信号灯说明序号 显示名 颜色 点亮原因 关闭条件 1 运行 绿 装置运行 装置故障(闭锁) 2 报警 黄 装置异常 异常消除自动复归 3跳闸红装置动作出口人工复归（压复归按钮）注：１）RCS-992、RCS-990调试通讯口为232通讯口，用于调试和程序更新； ２）RCS-990调试模拟量出口，用于本公司HELP90模拟量加入口，每口可以加入两回线路的三相电压和电流，从右上到左下依次模拟第1单元至第6单元的电压电流量；2 RCS-992装置液晶说明2.1 正常运行时液晶显示说明装置上电后，正常运行时液晶屏幕将显示主画面，格式如下：稳定控制装置通道监视 ****….01-0111:22:33实时时钟装置类型通道监视RCS-992A_M2.2 装置动作时液晶显示说明本装置能存储64次动作报告，12次故障录波报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件及测距结果将滚屏显示，格式如下：01-0851022:33004.0001动作-11::44M S 11#主变过载一段0M S动作序号起动绝对时间动作元件动作相对时间动作元件序号2.3 装置自检报告本装置能存储128次装置自检报告，保护装置运行中，硬件自检出错或系统运行异常将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：01-0851022:33004自检-11::44M S 自检报告序号自检报告时间T 断线V 自检报告信息1#主变按装置或屏上复归按钮可切换显示跳闸报告、自检报告和装置正常运行状态，除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。
文件编号： DF〃18-2007发放编号：UFV-2C稳定控制装置操作指导书编制部门：编写：审核：批准：发布日期：2007年4月18 日实施日期：2007 年4月20日1.装置概述我中心711/712线路过载切机装置安装在振荡解列装置屏第一层，采用的是由南京南瑞集团公司生产的UFV-2C型设备跳闸、过载及频率电压紧急控制装置（简称稳定控制装置或切机装置）。
2.装置功能2.1当110kV线路过流达到定值时，本装置启动其出口回路，通过负荷监控系统实现切除投入压板所对应的发电机；2.2当110kV母联710开关代线路开关运行时，可投入压板，装置自动监视被代线路的过流情况，实现旁路切换功能；2.3 具有事件记录、数据记录、自检、打印、异常报警等功能。
3.装置面板指示灯及屏后控制开关3.1主机面板指示灯3.1.1运行——装置正常运行时该灯亮；3.1.2启动——装置满足启动条件时该灯亮；3.1.3动作——保护动作时该灯亮；3.1.4异常——装置、回路故障或系统参数越限时该灯亮。
3.2单元处理机插件（DCJ）指示灯3.2.1运行——装置正常运行时该灯亮；3.2.2启动——装置满足启动条件时该灯亮；3.2.3动作——保护动作跳闸时该灯亮；3.2.4异常——装置、回路故障或系统参数越限时该灯亮。
3.3输出中间插件（SZ）指示灯3.3.1启动——装置满足启动条件时该灯亮；3.3.2输出1～输出4——当满足切机保护动作条件时灯分别亮；3.3.3输出5——过载告警时该灯亮；3.3.4动作——保护动作跳闸时该灯亮；3.3.5断线——PT断线时该灯亮；3.3.6异常——装置、回路故障或系统参数越限时该灯亮。
3.4#1出口中间插件（CKZ）指示灯3.4.1出口1～出口4——当满足切机保护动作条件时灯分别亮。
3.5#2出口中间插件（CKZ）指示灯3.5.1出口1～出口4——备用。
3.6屏后控制开关3.6.1 7ZK——切机装置直流电源开关；3.6.2 8ZK——切机装置711线路电压开关；3.6.3 9ZK——切机装置712线路电压开关；3.6.4 10ZK——切机装置母联710旁代电压开关；4.保护压板1LP2—跳#1发电机开关压板；2LP2—跳#2发电机开关压板；3LP2—跳#3发电机开关压板；4LP2—跳#4发电机开关压板；5LP2—711切机旁代投入压板；7LP2—711切机保护投入压板；8LP2—712切机保护投入压板；9LP2—和电流切机保护投入压板；10LP2—712切机旁代投入压板。
兰溪电厂安全稳定控制装置功能说明书南京南瑞继保电气有限公司二〇〇九年十二月兰溪电厂安全稳定控制装置功能说明书 (3)1 兰溪电厂安全稳定控制系统功能说明 (3)1.1运行方式判断 (3)1.2兰溪电厂安控装置控制策略表 (7)1.3兰溪电厂策略逻辑图 (7)1.4兰溪电厂策略说明 (8)1.5 切机原则说明 (12)1.6跳闸报告 (12)1.7装置自检报警说明 (13)2 兰溪电厂稳控装置RCS-992A主机输入量说明 (13)3 兰溪电厂稳控装置RCS-990A从机输入输出说明 (13)4 兰溪电厂稳控装置定值及其整定说明 (16)4.1 RCS-992A主机定值及其整定说明 (16)4.2 RCS-990A从机定值及其整定说明 (17)附录一、运行注意事项及异常处理 (21)1．运行注意事项 (21)2．装置异常信息含义及处理建议 (21)附录二：从机定值整定说明 (22)附录三：压板功能说明 (26)附录四：用户运行整定定值单 (30)附录五：调试大纲 (34)兰溪电厂安全稳定控制装置功能说明书兰溪电厂安全稳定控制装置按双套系统设置，两柜完全相同，互为备用运行。
每套稳控装置由一台RCS-992A主机、两台RCS-990A从机及其他辅助设备组成。
装置的稳控功能，以及模拟量和开关量输入的具体定义和定值，说明如下。
本说明与《RCS-992A型分布式稳控装置技术和使用说明书》（下称《RCS-992A 说明书》）有冲突者，以本说明为准。
本说明未涉及者，请参阅《RCS-992A说明书》。
1 兰溪电厂安全稳定控制系统功能说明兰溪电厂机组通过500kV兰溪～双龙双回线（双兰5427线【简称线5427，下同】、龙兰5428线【简称线5428，下同】）送进500kV双龙变；通过500kV 兰溪～芝堰双回线（兰芝5803线【简称线5803，下同】、兰堰5804线【简称线5804，下同】）送进500kV芝堰变，另外500kV系统与220kV系统构成了电磁环网。

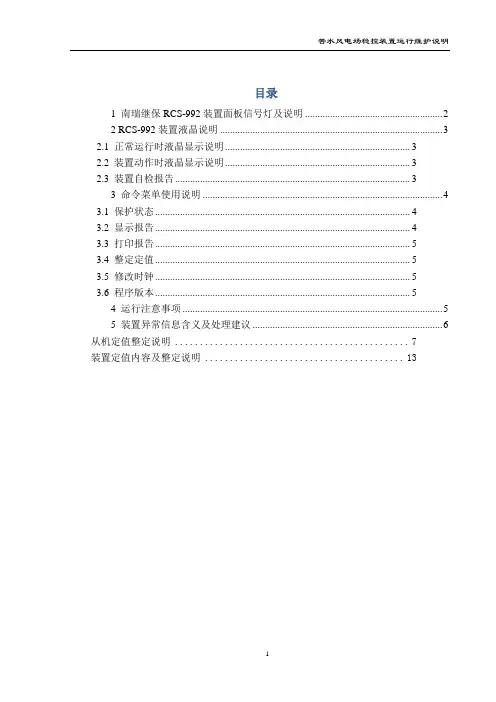

目录1 南瑞继保RCS-992装置面板信号灯及说明 (3)2 RCS-992装置液晶说明 (4)2.1 正常运行时液晶显示说明 (4)2.2 装置动作时液晶显示说明 (4)2.3 装置自检报告 (4)3 命令菜单使用说明 (5)3.1 保护状态 (5)3.2 显示报告 (5)3.3 打印报告 (5)3.4 整定定值 (6)3.5 修改时钟 (6)3.6 程序版本 (6)4 运行注意事项 (6)5 装置异常信息含义及处理建议 (7)从机定值整定说明 (9)装置定值内容及整定说明 (17)运行维护说明1 南瑞继保RCS-992装置面板信号灯及说明南瑞继保RCS992装置面板如图1所示：图1 RCS992装置面板LED共有3个显示灯，其内容、颜色和含义见下表1-1所示：表1-1南瑞继保RCS992装置面板信号灯说明南瑞继保RCS990装置面板如图2所示：图2 RCS990装置面板表1-2南瑞继保RCS990装置面板信号灯说明注：１）RCS-992、RCS-990调试通讯口为232通讯口，用于调试和程序更新；２）RCS-990调试模拟量出口，用于本公司HELP90模拟量加入口，每口可以加入两回线路的三相电压和电流，从右上到左下依次模拟第1单元至第6单元的电压电流量；2 RCS-992装置液晶说明2.1 正常运行时液晶显示说明装置上电后，正常运行时液晶屏幕将显示主画面，格式如下：2.2 装置动作时液晶显示说明本装置能存储64次动作报告，12次故障录波报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件及测距结果将滚屏显示，格式如下：2.3 装置自检报告本装置能存储128次装置自检报告，保护装置运行中，硬件自检出错或系统运行异常将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：按装置或屏上复归按钮可切换显示跳闸报告、自检报告和装置正常运行状态，除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。
3 命令菜单使用说明在主画面状态下，按‘▲’键可进入主菜单，通过‘▲’、‘▼’、‘确认’和‘取消’键选择子菜单。
命令菜单采用如下的树形目录结构：3.1 保护状态本菜单的设置主要用来显示保护装置电流电压实时采样值和开入量状态，它全面地反映了该保护运行的环境，只要这些量的显示值与实际运行情况一致，则保护能正常运行，本菜单的设置为现场人员的调试与维护提供了极大的方便。
对于开入状态，‘1’表示投入或收到接点动作信号，‘0’表示未投入或没收到接点动作信号。
‘通道状态’显示RCS－992的通道的误码和误帧情况。
RCS－992共有8个光纤接口，分别在从左至右的4块MSO（EO）插件上（如RCS-992A背面布置图），接口编号对应为1－8。
频率状态显示系统频率情况。
3.2 显示报告本菜单显示保护动作报告、自检报告、开入变位及故障状态报告。
由于本保护自带掉电保持，不管断电与否，它能记忆上述报告各128次。
显示格式同上“液晶显示说明”，首先显示的是最新一次报告，按键‘▲’显示前一个报告，按键‘▼’显示后一个报告，按键‘取消’退出至上一级菜单。
3.3 打印报告本菜单选择打印定值清单、动作报告、自检报告、开入变位、故障状态、保护状态及程序版本。
打印动作报告时需选择动作报告序号，动作报告中包括动作元件、动作时间、动作初始状态、开关变位、动作波形、对应保护定值等，其中动作报告记忆最新128次，故障录波只记忆最新24次。
3.4 整定定值按键‘▲’、‘▼’用来滚动选择要修改的定值，按键‘?’、‘?’用来将光标移到要修改的那一位，‘＋’和‘－’用来修改数据，按键‘取消’为不修改返回，按‘确认’键完成定值整定后返回。
整定定值的口令为：键盘的‘＋’、‘?’、‘▲’、‘－’，输入口令时，每按一次键盘，液晶显示由‘.’变为‘*’,当显示四个‘*’时，方可按确认。
3.5 修改时钟显示当前的日期和时间。
按键‘▲’、‘▼’、‘?’、‘?’用来选择，‘＋’和‘－’用来修改。
按键‘取消’为不修改返回，‘确认’为修改后返回。
3.6 程序版本液晶显示程序版本、校验码以及程序生成时间。
4 运行注意事项（1）定期检查装置运行状态，发现有异常信号时，及时查清异常的现象和原因。
（2）发现装置动作时，及时上报调度。
在装置（或笔记本）上检查显示报告、动作报告，故障状态，变位；将装置的动作报告打印，以便进行分析。
（4）在进行定值和策略表的修改时，应将装置退出运行状态，即退出“跳闸出口压板”以及过光伏联切投入压板。
（5）若稳控装置与保护装置的CT回路串在一起，在做其他保护试验时，请注意退出相应的稳控装置或采取安全措施，以免装置误动。
（6）通道异常时，装置可以正常执行与该通道命令不相关的其他功能，装置并不闭锁。
当某个通道告警后，在对通道进行检测之前的时间里，最好将该通道两侧装置对应的通道投入压板退出，以免该通道告警信号对装置的影响。
当对异常通道进行检测时，需要退出对应装置（但对应告警的通道投入压板要投入，以便实时检测通道是否恢复正常），首先通知通信人员检查通道是否畅通，再使用“通道自环试验定值”作自环，一步一步排查，最后确定故障位置并排除。
当确定通道正常后，再将该装置投入运行。
*以上项目仅供参考，以现场运行注意事项为准。
5 装置异常信息含义及处理建议从机定值整定说明单元X 接入类型：定值含义：0—表示本单元未接入元件，作为备用，装置不再判别本单元的投停和故障状态。
1—表示本单元接入元件类型为线路，装置判别本单元的投停和故障状态，本单元的投停状态判别延时2S确认。
2—表示本单元接入元件类型为发电机，装置判别本单元的投停和故障状态，本单元的投停状态判别瞬时确认。
3—表示本单元接入元件类型为主变，装置判别本单元的投停和故障状态，本单元的投停状态判别延时2S确认。
整定原则：按本单元接入元件的具体类型对照整入，如果对投停判别有特殊需求，也可根据功能需要进行调整。
单元X 额定线电压：定值含义：本单元接入元件的TV一次侧额定线电压，用于计算本接入单元的一次侧电压值。
整定原则：整定为本单元接入元件的TV一次侧额定线电压单元X 额定相电流：定值含义：本单元接入元件的TA一次侧额定相电流，用于计算本接入单元的一次侧电流值。
整定原则：整定为本单元接入元件的TA一次侧额定相电流单元X HWJ接入：定值含义：0—表示本单元接入元件对应断路器的HWJ位置接点未引入装置，HWJ辅助接点不参与本单元元件的投停状态判别。
1—表示本单元接入元件对应断路器的HWJ位置接点引入装置端子，HWJ辅助接点参与本单元元件的投停状态判别。
整定原则：按照现场实际HWJ位置接点的接入情况进行整定。
注：装置对线路、发电机和主变等元件投停状态的判别，主要采用其有功有功功率和电流值，但对某些正常运行时潮流可能为零的联络线，应采用断路器HWJ位置信号进行辅助判别。
当“单元X HWJ接入“定值整定为0时，装置仅根据电气量进行投停状态判别；当“单元X HWJ接入“定值整定为1时，装置首先根据电气量判别装置是否为投运状态，当电气量无法判别是否处于投运状态时，装置根据HWJ位置接点进行辅助的投运状态判别，此时当HWJ接点闭合时，判别本单元为投运状态，当HWJ位置接点断开时，判别本单元为停运状态。
当电气量判据判别装置为投运状态，但HWJ位置接点断开时，装置报“单元X HWJ异常”告警报文，发告警信号。
单元X投运电流：定值含义：1：用于判别接入元件的投停状态，当接入元件的电流大于整定值时，装置延时判别接入元件处于投运状态。
延时确认时间由接入元件的类型确定。
2：用于判别接入元件的无故障跳闸。
接入元件的无故障跳闸判别要求元件在跳开后电流必须小于此投运电流定值。
当接入元件电流大于投运电流时，装置认为接入元件的无故障跳闸判据不满足，因此此定值的整定必须考虑一定的可靠系数，避免装置发生无故障跳闸判据的拒动。
整定原则：接入元件为线路时，按大于线路充电电流整定，建议整定为1.2倍的线路充电电流Ic。
对于接有高抗的长线路充电电流应为考虑补偿后的线路充电电流（高抗接在母线的除外）。
对于短线路充电电流较小时，投运电流整定值应大于或等于0.03倍TA的一次侧额定电流。
如果现场有特殊情况需要整定为小于0.03In的定值时，可以在现场实际运行工况下进行测量和确认，在确保装置有足够的动作安全裕度后进行整定，以避免造成装置拒动。
建议在有条件的情况下对于线路充电电流在装置内进行现场实际测量，以现场实际测量值为依据，考虑至少1.2倍的可靠系数后进行整定。
接入元件为发电机时，投运电流整定值可按发电机组运行于20%额定有功功率时对应电流进行整定。
接入元件为主变时，投运电流整定值按主变运行于10%额定功率时对应电流进行整定。
单元X投运功率：定值含义：定值用于判别接入元件的投停状态。
当接入元件的有功功率大于整定值时，装置延时判别接入元件处于投运状态。
延时时间根据接入元件的类型确定。
整定原则：接入元件为线路时，按线路正常传送有功功率的最小值进行整定，同时考虑线路的充电有功功率，最小整定为1.2倍的线路充电有功功率。
对于短线路，充电有功功率较小时，投运有功功率整定值至少应大于或等于0.01倍TA的一次侧额定电流、额定电压，有功功率因数为1情况下对应的线路有功功率。
避免由于测量误差造成投停状态判别频繁变化。
接入元件为发电机时，投运功率整定值按发电机组20%额定功率进行整定。
接入元件为主变时，投运功率整定值按主变运行于10%额定功率进行整定。
单元X电流起动：定值含义：为装置电流突变量起动门槛定值，当接入元件的电流发生的突变（20ms内）超过定值时，装置进入起动状态。
整定原则：按躲开由于系统正常的波动引起的电流变化进行整定，考虑一定的裕度，同时应大于或等于0.03倍TA的一次侧额定电流，避免由于测量误差造成装置频繁起动。
单元X功率起动：定值含义：为装置有功功率突变量起动门槛定值，当接入元件的有功功率发生的突变（200ms内）超过定值时，装置进入起动状态。
整定原则：按躲开由于系统正常的波动引起的有功功率变化进行整定，考虑一定的裕度，同时本定值的最小整定值应大于等于0.01倍的TA一次侧额定电流、额定电压，有功功率因数为1情况下对应的本元件的有功功率，避免装置频繁起动。
单元X跳闸前功率：定值含义：定值用于判别线路或者主设备的无故障跳闸。
当接入元件在装置起动前200ms时刻的有功功率小于整定值时，无故障跳闸判据条件则不满足。
整定原则：定值整定按照略小于当本元件跳闸时对系统稳定有影响的最小有功功率门槛值进行整定,建议按0.8倍稳定门槛功率进行整定，当按上述整定方法计算出的定值小于投运功率定值时，建议按投运功率定值进行整定。
