锂电池涂布技术的发展
- 格式:pptx
- 大小:4.66 MB
- 文档页数:29
锂电池隔膜涂布工艺的改进标题:锂电池隔膜涂布工艺的改进:提升电池性能和安全性的关键一步引言:锂电池作为一种重要的电能存储设备,广泛应用于电动汽车、可穿戴设备和移动通信等领域。
隔膜是锂电池中的关键组件之一,它在电池正负极之间起到隔离和电荷传输的作用。
隔膜涂布工艺的改进可以提高隔膜的物理性能和化学稳定性,进而提升锂电池的性能和安全性。
本文将重点探讨当前锂电池隔膜涂布工艺的挑战以及改进方法,以期为锂电池行业的发展做出贡献。
一、锂电池隔膜涂布工艺的现状锂电池隔膜涂布工艺是将特殊聚合物材料涂覆在金属箔上,形成一层具有孔隙结构的薄膜。
目前主要采用的涂布工艺有滚筒涂布和喷涂两种。
1. 滚筒涂布滚筒涂布是目前应用最广泛的涂布工艺之一。
其优点在于生产效率高、成本低廉。
然而,传统的滚筒涂布存在一些问题,如涂布均匀性不高、容易产生缺陷和污染等。
2. 喷涂喷涂工艺相比滚筒涂布更加灵活和精确。
它可以通过控制喷涂头的位置和角度来实现薄膜的均匀涂布。
然而,喷涂工艺在生产过程中也存在一些挑战,如喷涂粘度的控制、气泡问题和溶剂挥发等。
二、锂电池隔膜涂布工艺的改进方向为了克服传统涂布工艺存在的问题,研究人员提出了一系列的改进方案,以提高隔膜涂布工艺的效率和质量。
以下是我对其中几个重要改进方向的观点和理解。
1. 精确控制涂布材料的粘度隔膜涂布工艺中,涂料的粘度对薄膜的均匀性和质量至关重要。
高粘度会导致涂层较厚,容易形成气泡和缺陷,而低粘度则很难实现均匀涂布。
因此,精确控制涂布材料的粘度是提高涂布工艺的关键。
2. 采用新型涂布材料隔膜涂布工艺中使用的涂料材料对薄膜的性能和稳定性有着重要影响。
研究人员正在努力开发具有优异物理化学性能的新型涂布材料,以提高隔膜的电导率、抗撕裂性能和耐化学腐蚀性。
3. 引入纳米技术纳米技术作为一种新兴领域,为锂电池隔膜涂布工艺的改进带来了新的机遇。
通过在涂布材料中引入纳米材料,如纳米纤维和纳米颗粒,可以有效地改善隔膜的各项性能,如热稳定性、机械强度和离子传导率等。
锂电池涂布机关键技术摘要:大容量动力蓄电池逐渐成为动力电源的主体,其中作为绿色蓄电池的动力锂电池,以其能量高、工作电压高、工作温度范围宽、体积小、质量轻、贮存寿命长等特点,且具有不会造成二次污染、不具有记忆效应等优点,成为新能源储能首选。
但锂电池生产装备仍是制约国内当前锂电池产业发展的一个重要瓶颈,如搅拌、涂布、卷绕、注液作为锂电池制造的关键工艺环节,对装备的依赖性非常高。
涂布是锂电池生产的重要工序,涂布设备的性能优劣直接影响着锂电池产品的最终性能。
本文主要分析了锂电池涂布机关键技术。
关键词:锂电池;涂布机;关键技术1、动力锂电池及涂布机的主要生产工艺新能源汽车的发展间接促进了锂电生产设备的市场需求,虽然我国动力锂电池产能最高,但是锂电池生产设备水平落后,特别是与日韩的锂电池设备厂商存在较大技术差距,目前有很大比例的锂电池生产设备依赖进口,国产化设备的替代空间很大。
动力锂电池主要的生产工艺流程如图1所示,其中涂布是整个工艺流程的第二步,涂布是将制备好的浆料均匀涂覆在传送基带上并烘干。
高质量的涂布极片表面平整光滑、敷料均匀、附着力好、干燥、不脱料、不掉料、不缺料、无积尘、无划痕、无气泡。
电池的寿命受电极质量的影响,电极的质量主要取决于加工和制造技术,所以涂布的质量、精度以及稳定性是保证动力锂电池质量及可靠性的基础。
图1 动力锂电池生产工艺流程图锂电池涂布机主要是用来将阴阳极锂电池浆料均匀地涂覆在厚度为6~30μm 的铜箔或铝箔上面,并进行烘干处理,烘干后极片的厚度约为0.1~0.2mm。
其工艺流程为:安放在放卷装置上的极片基材经自动纠偏后进入浮辊张力系统,调整放卷张力后进入涂布头,极片浆料按涂布系统的设定程序进行涂布。
涂布后的湿极片进入烘箱由热风进行干燥。
干燥后的极片经张力系统调整张力,同时控制收卷速度,使它与涂布速度同步。
极片由纠偏系统自动纠偏使其保持在中心位置,由收卷装置进行收卷。
2、锂电池涂布机的关键技术研究2.1涂布技术涂布系统按照涂布方式特点可分为转移式涂布和挤压式涂布两种,挤压式涂布系统比转移式涂布系统的机头涂布部分和上料部分更加复杂,其余结构基本相同,主要有收放卷部分、烘干部分和电气控制部分组成。

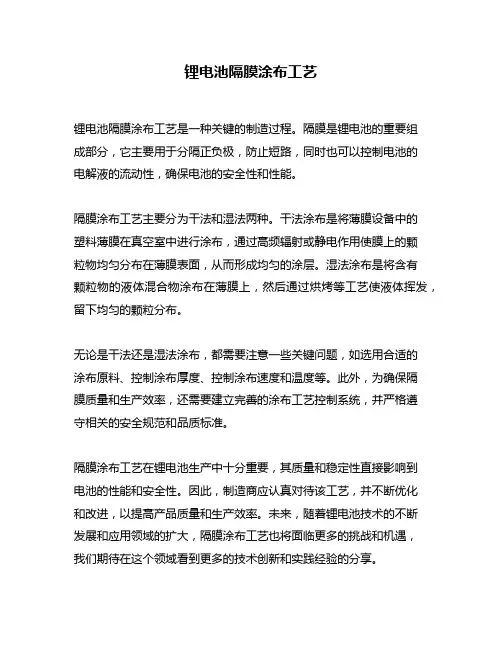

锂电池隔膜涂布工艺
锂电池隔膜涂布工艺是一种关键的制造过程。
隔膜是锂电池的重要组
成部分,它主要用于分隔正负极,防止短路,同时也可以控制电池的
电解液的流动性,确保电池的安全性和性能。
隔膜涂布工艺主要分为干法和湿法两种。
干法涂布是将薄膜设备中的
塑料薄膜在真空室中进行涂布,通过高频辐射或静电作用使膜上的颗
粒物均匀分布在薄膜表面,从而形成均匀的涂层。
湿法涂布是将含有
颗粒物的液体混合物涂布在薄膜上,然后通过烘烤等工艺使液体挥发,留下均匀的颗粒分布。
无论是干法还是湿法涂布,都需要注意一些关键问题,如选用合适的
涂布原料、控制涂布厚度、控制涂布速度和温度等。
此外,为确保隔
膜质量和生产效率,还需要建立完善的涂布工艺控制系统,并严格遵
守相关的安全规范和品质标准。
隔膜涂布工艺在锂电池生产中十分重要,其质量和稳定性直接影响到
电池的性能和安全性。
因此,制造商应认真对待该工艺,并不断优化
和改进,以提高产品质量和生产效率。
未来,随着锂电池技术的不断
发展和应用领域的扩大,隔膜涂布工艺也将面临更多的挑战和机遇,
我们期待在这个领域看到更多的技术创新和实践经验的分享。
锂电池隔膜涂布工艺流程锂电池隔膜涂布工艺流程随着电动车、智能手机、可穿戴设备等电子产品的普及,锂电池作为一种高性能、高能量密度的电池技术,受到了广泛的关注和应用。
锂电池的性能和安全性取决于很多因素,其中隔膜是关键的组件之一。
隔膜的涂布工艺对锂电池的性能和生命周期有着重要影响。
本文将深入探讨锂电池隔膜涂布工艺流程的各个方面,帮助读者深入理解这一重要工艺。
一、介绍锂电池隔膜涂布工艺1. 隔膜的作用锂电池隔膜主要用于防止正负极之间的直接接触,以避免短路事故的发生。
隔膜还需要具备良好的电导性和离子传输性能,以提高电池的能量输出效率。
2. 涂布工艺的作用涂布工艺是将隔膜材料均匀地涂布在电池极片上的过程。
通过涂布工艺可以控制隔膜的厚度和均匀性,以及涂布速度和温度等参数的调节,从而影响锂电池的性能。
二、锂电池隔膜涂布工艺流程详解1. 准备工作在进行隔膜涂布之前需要进行准备工作。
首先是检查涂布设备的状态,确保设备正常运行,并清洁设备以保证工艺的稳定性。
需要准备好隔膜材料和溶液以及相应的工艺参数设定。
2. 材料处理隔膜材料通常以卷状供应,需要在涂布前进行切割、矫正和烘干等处理,以保证隔膜的尺寸和质量满足要求。
这一步骤对保证涂布质量和均匀性非常重要。
3. 涂布工艺参数设置涂布工艺参数的设置包括涂布速度、涂布温度和压力等。
这些参数的选择和调节需要考虑隔膜材料的性质和要求,并通过实验和试验确定最佳参数。
4. 涂布过程涂布过程是将隔膜材料均匀地涂布在电池极片上的过程。
通常使用滚轮或刮板等涂布装置,将隔膜材料从涂布槽中提取,并均匀地覆盖在电池极片上。
涂布过程需要控制涂布厚度和均匀性,以避免涂布过多或不足造成的问题。
5. 烘干和固化涂布完成后,需要对隔膜进行烘干和固化,以确保涂布层的稳定性和质量。
烘干过程需要控制温度和时间,避免过热或过干导致的问题。
三、锂电池隔膜涂布工艺中的关键问题和改进方向1. 涂布均匀性涂布均匀性是影响涂布质量的关键因素之一。
探讨锂电池行业双面涂布技术摘要:本文介绍了锂电池双面涂布技术的优势,对比分析了不同类别双面涂布机的结构特点,对双面涂布技术的发展提出了展望。
关键词:锂电池;双面涂布;涂布机引言锂离子电池涂布生产中,一般采用单、双面分开涂布的方式,即先进行单面涂布、单面烘干,再进行双面涂布、双面烘干。
此种生产流程属于直线排列式,所需设备、厂房及人力成本较大。
为解决以上问题,开发了具有双面同时涂布功能的锂电池涂布机。
双面涂布机采用单、双面同时涂布的方式,可提高设备及空间利用率,提升涂布质量,降低生产成本,其研究对锂电池技术的发展具有重要推动作用。
1双面涂布机特点与单面涂布机相比,双面涂布机的优势有:单、双面同时涂布,设备利用率及生产效率较高,设备投入成本低;涂布机数量减少,设备占用面积相应减小,厂房投入成本低;设备数量的减少也引起操作人员数量的降低,人力成本随之降低;烘箱采用悬浮式烘箱,避免了单面涂布机反面涂布时正面涂层受背辊挤压,造成涂层磨损的问题,提高了涂布质量;能耗降低。
但是,双面涂布也存在一些技术难点。
双面涂布在进入烘箱之前两面涂层均未烘干,此时,极片的平整度和张力的均匀度较难控制,它直接决定极片正反面重量的一致性及表面质量的优劣,是需要重点关注的技术点;烘箱的结构采用全悬浮式烘箱,方能保证涂层的完好,由于没有过辊的支撑,基材在烘箱中的位置精度不易控制,对机头结构、烘箱风嘴结构、热风速度及流向等要求苛刻。
2双面涂布机分类双面涂布机的设计依据其烘箱结构的不同分为双层烘箱式和单层烘箱式两种。
2.1双层式烘箱双层烘箱式双面涂布机设置有上下两层烘干通道,与传统的单双面分开涂布的方式相比,此种涂布机在平面上节省空间,但在高度方向上需要空间加倍,同时由于烘箱数量不变,对于空间、能耗、涂布质量的改善力度有限。
2.2单层式烘箱单层烘箱式双面涂布机在烘箱同一侧设置两个涂布模头,分别用于正面涂布和反面涂布,相比于传统涂布机,此种涂布方式只需增加一套涂布装置即可,能够在空间、设备数量、人力成本及能耗方面有所降低。

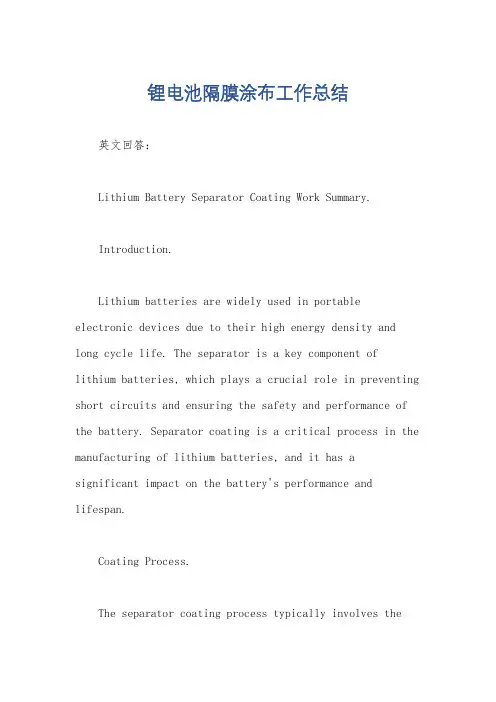

锂电池隔膜涂布工作总结英文回答:Lithium Battery Separator Coating Work Summary.Introduction.Lithium batteries are widely used in portableelectronic devices due to their high energy density and long cycle life. The separator is a key component oflithium batteries, which plays a crucial role in preventing short circuits and ensuring the safety and performance of the battery. Separator coating is a critical process in the manufacturing of lithium batteries, and it has asignificant impact on the battery's performance and lifespan.Coating Process.The separator coating process typically involves thefollowing steps:1. Substrate Preparation: The separator material, typically a polymer film, is cleaned and pretreated to ensure good adhesion of the coating.2. Coating Formulation: The coating formulation is designed based on the desired properties of the coated separator. The formulation may include polymers, ceramics,or other materials to enhance the separator's mechanical strength, thermal stability, and electrochemical properties.3. Coating Application: The coating is applied to the separator using various techniques, such as slot die coating, knife coating, or spray coating. The coating thickness and uniformity are carefully controlled to meetthe battery's specifications.4. Drying and Curing: After coating, the separator is dried and cured to remove solvents and ensure the proper bonding of the coating to the separator.Coating Materials.The materials used for separator coating vary depending on the desired properties and the specific application. Some commonly used materials include:Polymers: Polymers, such as polyethylene (PE) and polypropylene (PP), provide mechanical strength and flexibility to the separator.Ceramics: Ceramics, such as alumina (Al2O3) and zirconia (ZrO2), enhance the separator's thermal stability and improve its resistance to electrolyte penetration.Other Materials: Other materials, such as carbon nanotubes and graphene, are being explored to further enhance the separator's performance.Coating Properties.The properties of the coated separator are crucial for the performance and safety of the battery. Importantproperties include:Porosity: The porosity of the coated separator allows for the passage of ions while preventing the flow of electrons, thus preventing short circuits.Mechanical Strength: The coated separator must have sufficient mechanical strength to withstand the stresses encountered during battery operation, such as vibration and temperature changes.Thermal Stability: The coated separator must be stable under high temperatures to prevent degradation and maintain its integrity during battery operation.Electrochemical Stability: The coated separator must be electrochemically stable in the battery environment to prevent side reactions and ensure long battery life.Coating Optimization.The optimization of the separator coating process iscritical to achieving the desired battery performance. Factors that influence the coating optimization include:Coating Formulation: The composition and properties of the coating formulation can be tailored to meet specific battery requirements.Coating Thickness: The thickness of the coatingaffects the separator's porosity and electrochemical properties.Coating Uniformity: Uniform coating ensures consistent performance and reduces the risk of defects.Process Parameters: The coating process parameters, such as coating speed and temperature, need to be carefully controlled to achieve optimal results.Conclusion.Separator coating is a critical process in the manufacturing of lithium batteries. By carefully selectingcoating materials, optimizing the coating process, and controlling the coating properties, it is possible to produce high-performance separators that meet the demanding requirements of modern battery applications.中文回答:锂电池隔膜涂布工作总结。
锂电池挤压涂布的原理
锂电池挤压涂布的原理是利用高粘度的混合物将正、负极材料挤压到导电基片上,形成均匀的涂层。
该技术可以实现高能量密度和较高的电极质量,可以应用于锂离子电池、聚合物锂离子电池和钠离子电池等电池系统。
具体的挤压涂布原理如下:
1. 准备正、负极材料:正极材料是由锂盐、活性物质、导电剂和粘结剂等混合而成,负极材料是由碳类材料和导电剂混合而成。
2. 制备混合浆料:将正、负极材料与溶剂混合,形成粘稠的浆料。
3. 挤压涂布:将正、负极材料浆料分别挤压到两个导电基片上。
基片可以是导电涂层的铜箔或铝箔,也可以是具有导电性的聚合物基材。
4. 涂层形成:挤压的过程中,浆料在基片上分布均匀,形成均匀的涂层。
挤压压力和涂布速度会影响涂层的厚度和充放电性能。
5. 干燥和固化:挤压涂布后,将涂层进行干燥,除去溶剂,使涂层固化。
通过挤压涂布技术,可以实现锂电池电极的高密度、高通量生
产。
挤压涂布不仅可以提高电极质量,降低电极内阻,还可以加速电极生产速度,降低成本。
锂电池正极涂布边缘涂覆方法概述及解释说明1. 引言1.1 概述锂电池作为一种重要的能源储存装置,具有高能量密度、长寿命和环保等优势,在手机、电动车和可再生能源等领域得到广泛应用。
其中,正极涂布是锂电池制造过程中关键的一步,影响着电池性能和稳定性。
1.2 文章结构本文旨在对锂电池正极涂布边缘涂覆方法进行概述和解释说明。
文章主要分为五个部分:引言、正极涂布边缘涂覆方法简介、正极涂布边缘涂覆方法详解、锂电池正极涂布边缘涂覆参数的影响因素分析以及结论与展望。
在引言部分,我们将介绍全文的背景和目的,以及文章所包含的各个章节的主要内容和重要性。
1.3 目的本文旨在全面探讨锂电池正极涂布边缘涂覆方法,包括其定义、重要性以及研究背景和现状。
同时,将详细介绍传统正极涂布边缘涂覆方法与新型正极涂布边缘涂覆方法,并分析其方法优势和应用前景。
此外,本文还将深入探讨涂料特性、涂料流变性质和工艺参数对正极涂布边缘涂覆效果的影响因素,并提供具体的分析和解释。
最后,本文将总结主要研究结论,并指出存在的问题以及未来改进方向和研究发展方向。
通过本文的概述和解释说明,读者将能够全面了解锂电池正极涂布边缘涂覆方法及其相关影响因素,从而促进该领域的深入研究与应用。
2. 锂电池正极涂布边缘涂覆方法简介2.1 正极涂布边缘涂覆的定义正极涂布边缘涂覆是一种针对锂电池正极材料在制备过程中常见的问题进行解决的方法。
在正极材料的制备过程中,为了提高电池性能和稳定性,需要对正极材料进行均匀的涂布。
然而,在传统的正极涂布方法中,经常会出现涂布边缘不充分、漏斗效应等问题。
因此,正极涂布边缘涂覆方法被提出,并针对这些问题进行改进。
2.2 正极涂布边缘涂覆的重要性正极是锂电池中起着储存和释放锂离子的关键部件之一。
其制备过程中的质量和均匀性直接影响到电池性能和循环寿命。
采用正极涂布边缘涂覆方法可以有效解决传统方法中存在的不均匀、低效率以及成本上升等问题,提高锂电池质量和生产效率。
浅析锂离子电池极片涂布工艺
在锂离子电池的生产制造中,是由一个个工艺步骤严密联络起来的过程。
整体来说,锂电池的生产包括极片制造工艺、电池组装工艺以及最后的注液、预充、化成、老化工艺。
在这三个阶段的工艺中,每道工序又可分为数道关键工艺,每一步都会对电池最后的性能形成很大的影响。
在极片制造工艺阶段,可细分为浆料制备、浆料涂覆、极片辊压、极片分切、极片干燥五道工艺。
在电池组装工艺,又根据电池规格型号的不同,大致分为卷绕、入壳、焊接等工艺。
在最后的注液阶段又包括注液、排气、封口、预充、化成、老化等各个工艺。
电池制造过程中每道工序都会造成一定的浪费,浪费的原因有员工失误、设备失误、环境原因等等,为了保证产品的成本率足够好,就尽量保证每一步产品都是合格的。
涂布的意义
浆料涂覆是继制备浆料完成后的下一道工序,此工序主要目的是将稳定性好、粘度好、流动性好的浆料均匀地涂覆在正负极集流体上。
极片涂布对锂电池具有重要的意义,主要体现在以下几点:
1.对成品电池容量具有重要意义。
在涂布过程中,若极片前、中、后三段位置正负极浆料涂层厚度不一致,则容易引起电池容量过低、过高,更易在电池循环过程中形成析锂,影响电池寿命。
2.对电池的安全性有重要意义。
涂布之前要做好5S工作,确保涂布过程中没有颗粒、杂物、粉尘等混入极片中,如果混入杂物会引起电池内部微短路,严重时导致电池起火爆炸。
