半导体芯片制造工艺流程一、晶圆生产过程1、切割原材料:首先,将原材料(多晶片、单晶片或多晶硅)剪切成小块,称之为原乳片(OOP)。
2、晶圆处理:将原乳片受热加热,使其变形,使其压紧一致,然后放入一种名叫抛光膏的特殊介质中,使原乳片抛光均匀,表面压处理完成后可以形成称做“光本”的片子,用于制作晶圆切片。
3、晶圆切片:将打磨后的“光本”放入切片机,由切片机按特定尺寸与厚度切割成多片,即晶圆切片。
4、外层保护:为防止晶圆切片氧化和粉化,需要给其外层加以保护,银镀层属于最常用的保护方式,银镀用于自行氧化或化学氧化,使晶圆切片的表面具有光泽滑润的特性,同时会阻止晶圆切片粉化,提升晶圆切片的质量。
二、封装1、贴有芯片的封装状态:需要将芯片封装在一个特殊容器,这个容器由多层金属合金制成,其中折叠金属层和金属緩衝層能够有效地抗震,同时能够预防芯片表面外来粉尘的影响,芯片的需要的部件,贴入折叠金属层的空隙中,用以安全固定。
2、针引线安装:引线是封装过程中用来连接外部与芯片内部的一种金属元件,一般由铜带按照需要的形状进行切割而成,由于引线的重要性,需要保证引线的装配使得引线舌语长度相等,防止引线之间相互干涉,芯片内部元件之间并不影响运行。
3、将口金连接到封装上:封装固定完毕后,需要给封装上焊上金属口金,来使得封装具有自身耐腐蚀性能,保护内部金属引线免于腐蚀。
4、将封装上封装在机柜中:把封装好的芯片安装在外壳体内,使得外壳可以有效地防止芯片的护盾被外界的破坏。
三、芯片测试1、芯片测试:芯片测试是指使用指定的设备测试芯片,通过检测芯片的性能参数,来查看芯片的表现情况,判断其是否符合要求,从而判断该芯片产品是否可以出厂销售。
2、功能测试:功能测试是检测半导体芯片的特殊功能,例如检查芯片操作程序功能是否达到产品要求,及看看芯片故障率是否太高等。
3、芯片温度:芯片也要进行温度测试,温度的大小决定了芯片的工作状况以及使用寿命,需要把比较详细的测量温度,用以检查芯片是否能够承受更高的工作温度条件;4、芯片功能检测:功能检测是常用的测试,如扫描检测或静态测试,根据设计上的配置,将芯片进行检测,来看看是否有损坏,看看功能是否正常,符合产品要求。
晶圆制作工艺一、引言晶圆制作工艺是半导体制造过程中的核心环节之一。
其涉及的工艺步骤和技术要求对最终产品的性能和质量有着重要影响。
本文将对晶圆制作工艺进行全面、详细、完整且深入地探讨,介绍晶圆制作工艺的基本原理、工艺流程和常见工艺技术。
二、晶圆制作工艺的基本原理晶圆制作工艺是将半导体材料加工成具有一定形状、尺寸和质量的晶圆,以便后续的集成电路制造。
其基本原理包括以下几个方面:2.1 材料选择和准备晶圆制作的材料主要有硅、硅化物和砷化镓等。
在材料选择上,需要考虑材料的物理特性、制备成本和工艺可行性等因素。
材料准备包括材料的精炼、制备和切割等步骤,确保材料具备一定的纯度和尺寸。
2.2 晶圆生长晶圆的生长是指通过各种物理或化学方法,在晶圆衬底上逐渐沉积出一层具有晶体结构的薄膜,形成单晶材料。
常用的晶圆生长方法包括气相沉积、熔融法和溅射法等,其中气相沉积是最常用的方法之一。
2.3 陶瓷制备陶瓷制备是指将材料粉末经过烧结或其他方法形成块状或多孔结构的过程,用于制作陶瓷衬底。
陶瓷衬底具有高温稳定性和电气绝缘性能,被广泛应用于光电子、电子器件等领域。
2.4 清洗和净化清洗和净化是晶圆制作过程中必不可少的步骤,主要目的是去除晶圆表面的污染物和杂质。
清洗方法包括化学溶液浸泡、超声波清洗和离子束清洗等,净化方法则采用真空处理或高温退火等方式。
三、晶圆制作工艺的流程晶圆制作工艺的流程包括以下几个主要步骤:3.1 晶圆生长晶圆生长是整个制作工艺中的关键步骤,它的质量和性能直接影响到后续工艺的进行和设备的性能。
晶圆生长的主要方法有: - Czochralski法(CZ法):通过在熔融的原料中拉出晶种并逐渐增长晶体,得到大直径的单晶圆。
- 悬拉法(Floating Zone Method,FZ法):利用悬吊附近的热源将单晶材料熔化,并自下向上生长。
- 气相沉积法(Chemical Vapor Deposition,CVD法):在气相中使反应气体分解并沉积在衬底表面上,形成单晶薄膜。
晶圆的生产工艺流程介绍从大的方面来讲,晶圆生产包括晶棒制造和晶片制造两大步骤,它又可细分为以下几道主要工序(其中晶棒制造只包括下面的第一道工序,其余的全部属晶片制造,所以有时又统称它们为晶柱切片后处理工序):晶棒成长 --> 晶棒裁切与检测 --> 外径研磨 --> 切片 --> 圆边 --> 表层研磨 --> 蚀刻 --> 去疵 --> 抛光 --> 清洗 --> 检验 --> 包装1.晶棒成长工序:它又可细分为:1).融化(Melt Down)将块状的高纯度复晶硅置于石英坩锅内,加热到其熔点1420°C以上,使其完全融化。
2).颈部成长(Neck Growth)待硅融浆的温度稳定之后,将〈1.0.0〉方向的晶种慢慢插入其中,接着将晶种慢慢往上提升,使其直径缩小到一定尺寸(一般约6mm左右),维持此直径并拉长100-200mm,以消除晶种内的晶粒排列取向差异。
3).晶冠成长(Crown Growth)颈部成长完成后,慢慢降低提升速度和温度,使颈部直径逐渐加大到所需尺寸(如5、6、8、12吋等)。
4).晶体成长(Body Growth)不断调整提升速度和融炼温度,维持固定的晶棒直径,只到晶棒长度达到预定值。
5).尾部成长(Tail Growth)当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度,使晶棒直径逐渐变小,以避免因热应力造成排差和滑移等现象产生,最终使晶棒与液面完全分离。
到此即得到一根完整的晶棒。
2.晶棒裁切与检测(Cutting & Inspection)将长成的晶棒去掉直径偏小的头、尾部分,并对尺寸进行检测,以决定下步加工的工艺参数。
3.外径研磨(Surface Grinding & Shaping)由于在晶棒成长过程中,其外径尺寸和圆度均有一定偏差,其外园柱面也凹凸不平,所以必须对外径进行修整、研磨,使其尺寸、形状误差均小于允许偏差。
晶圆制造工艺流程1、表面清洗2、初次氧化3、 CVD(Chemic al Vapordeposi tion)法沉积一层Si3N4(Hot CVD 或 LPCVD)。
(1)常压 CVD (Normal Pressu re CVD)(2)低压 CVD (Low Pressu re CVD)(3)热 CVD (Hot CVD)/(therma l CVD)(4)电浆增强 CVD (Plasma Enhanc ed CVD)(5)MOCVD(MetalOrgani c CVD) & 分子磊晶成长 (Molecu lar Beam Epitax y)(6)外延生长法(LPE)4、涂敷光刻胶(1)光刻胶的涂敷(2)预烘(pre bake)(3)曝光(4)显影(5)后烘(post bake)(6)腐蚀 (etchin g)(7)光刻胶的去除5、此处用干法氧化法将氮化硅去除6 、离子布植将硼离子(B+3) 透过SiO2 膜注入衬底,形成P 型阱7、去除光刻胶,放高温炉中进行退火处理8、用热磷酸去除氮化硅层,掺杂磷(P+5) 离子,形成N 型阱9、退火处理,然后用HF 去除SiO2 层10、干法氧化法生成一层SiO2 层,然后 LPCVD沉积一层氮化硅11、利用光刻技术和离子刻蚀技术,保留下栅隔离层上面的氮化硅层12、湿法氧化,生长未有氮化硅保护的SiO2 层,形成PN 之间的隔离区13、热磷酸去除氮化硅,然后用HF 溶液去除栅隔离层位置的SiO2 ,并重新生成品质更好的SiO2 薄膜, 作为栅极氧化层。
14、LPCVD沉积多晶硅层,然后涂敷光阻进行光刻,以及等离子蚀刻技术,栅极结构,并氧化生成SiO2 保护层。
15、表面涂敷光阻,去除P 阱区的光阻,注入砷(As) 离子,形成NMOS 的源漏极。
晶圆制造工艺流程晶圆制造是指通过一系列工艺步骤来制作半导体芯片的过程。
以下是典型的晶圆制造工艺流程。
1.单晶片生长:晶圆制造的第一步是将纯度很高的硅材料通过化学气相沉积或其他方法生长为单晶片。
这个步骤是整个工艺流程的基础。
2.晶圆切割:在单晶片生长完成后,将其切割成薄片,即晶圆。
通常使用金刚石刀进行切割,切割后的晶圆具有相对平整的表面和一定的厚度。
3.光刻:光刻是晶圆制造中关键的步骤之一、在此步骤中,通过光刻机将需要形成的图案转移到晶圆表面。
这通常涉及到在晶圆表面涂覆光刻胶,然后通过光刻机的曝光和显影过程来形成所需的图案。
4.晶圆清洗:在光刻步骤完成后,晶圆需要进行清洗,以去除光刻胶的残留物和其他杂质。
晶圆清洗通常会使用化学溶液和超声波的作用来清洁晶圆表面。
5.电镀:在一些情况下,需要对晶圆进行电镀,以增加其表面的导电性和减小电阻。
这个步骤通常涉及将晶圆浸入含有金属离子的溶液中,在电流作用下使金属离子沉积在晶圆表面。
6.氧化:氧化是将晶圆表面涂覆一层氧化物的过程。
这个步骤可以在大气中进行,也可以通过化学气相沉积来完成。
氧化的目的是改善晶圆表面的质量,并为后续步骤提供一定的保护。
7.形成电极和连线:在晶圆上制作电极和连线是将芯片的不同部分连接起来的关键步骤。
这个步骤通常涉及使用光刻和电镀等技术,将导电材料沉积在晶圆表面,并通过化学蚀刻来形成所需的电极和连线。
8.打磨和抛光:在制造晶圆过程中,由于一些原因,晶圆表面可能会有一些不平整和缺陷。
为了修复这些问题,晶圆需要经过打磨和抛光,使其表面更加平整和光滑。
9.测试和封装:在晶圆制造完毕后,需要对芯片进行测试,以确保其正常工作。
测试通常会使用特定的测试设备和测试程序来进行,包括电性能测试、可靠性测试等。
然后,芯片会进行封装,即将其放入塑料或金属封装中,以保护芯片并为其提供适当的引脚。
以上是晶圆制造的典型工艺流程。
当然,实际的晶圆制造可能会因不同应用领域和制造工艺的差异而略有不同。
晶圆制程工艺流程晶圆制程工艺流程是半导体制造中非常重要的一环。
它涉及到了从晶圆材料的准备到最终产品的制备过程。
下面我将介绍一下晶圆制程工艺流程的主要步骤。
晶圆制程的第一步是准备晶圆材料。
晶圆材料通常是由硅单晶片制成,需要经过去除杂质、清洗和抛光等步骤,以确保材料的纯净度和平整度。
接下来是光刻步骤。
光刻是将设计好的电路图案转移到晶圆上的关键步骤。
首先,在晶圆表面涂上光刻胶,然后使用光刻机将光刻胶上的电路图案通过光刻掩膜投射到光刻胶上。
之后,使用化学溶剂去除未曝光的光刻胶,形成电路图案。
然后是刻蚀步骤。
刻蚀是将光刻胶上的电路图案转移到晶圆表面的关键步骤。
通过将晶圆放入刻蚀机中,使用化学气体对晶圆表面进行刻蚀,去除未被光刻胶保护的区域,从而在晶圆上形成电路结构。
接下来是沉积步骤。
沉积是在晶圆表面沉积一层薄膜,用于形成电路的不同层次。
常见的沉积方法有化学气相沉积和物理气相沉积等。
通过这一步骤,可以在晶圆上逐层形成电路的结构。
然后是清洗步骤。
在晶圆制程中,由于各种步骤的进行,晶圆表面会有一些污染物和残留物。
因此,需要将晶圆放入清洗机中,使用化学溶液进行清洗,以确保晶圆的纯净度。
最后是封装步骤。
封装是将制备好的芯片封装成最终产品的步骤。
在封装过程中,芯片会被封装在塑料封装体中,并进行焊接和封装密封等步骤,以保护芯片并提供电气连接。
晶圆制程工艺流程是一个复杂而关键的过程,它涉及到了多个步骤,包括晶圆材料的准备、光刻、刻蚀、沉积、清洗和封装等。
每个步骤都需要精确的控制和严格的质量检测,以确保最终产品的质量和性能。
晶圆制程工艺的不断改进和创新,对于半导体行业的发展起着重要的推动作用。
晶圆制造工艺流程1、表面清洗2、初次氧化3、 CVD(Chemical Vapor deposition) 法沉积一层 Si3N4 (Hot CVD 或 LPCVD) 。
(1)常压 CVD (Normal Pressure CVD)(2)低压 CVD (Low Pressure CVD)(3)热 CVD (Hot CVD)/(thermal CVD)(4)电浆增强 CVD (Plasma Enhanced CVD)(5)MOCVD (Metal Organic CVD) & 分子磊晶成长 (Molecular Beam Epitaxy) (6)外延生长法 (LPE)4、涂敷光刻胶(1)光刻胶的涂敷(2)预烘 (pre bake)(3)曝光(4)显影(5)后烘 (post bake)(6)腐蚀 (etching)(7)光刻胶的去除5、此处用干法氧化法将氮化硅去除6 、离子布植将硼离子 (B+3) 透过 SiO2 膜注入衬底,形成 P 型阱7、去除光刻胶,放高温炉中进行退火处理8、用热磷酸去除氮化硅层,掺杂磷 (P+5) 离子,形成 N 型阱9、退火处理,然后用 HF 去除 SiO2 层10、干法氧化法生成一层 SiO2 层,然后 LPCVD 沉积一层氮化硅11、利用光刻技术和离子刻蚀技术,保留下栅隔离层上面的氮化硅层12、湿法氧化,生长未有氮化硅保护的 SiO2 层,形成 PN 之间的隔离区13、热磷酸去除氮化硅,然后用 HF 溶液去除栅隔离层位置的 SiO2 ,并重新生成品质更好的 SiO2 薄膜 , 作为栅极氧化层。
14、LPCVD 沉积多晶硅层,然后涂敷光阻进行光刻,以及等离子蚀刻技术,栅极结构,并氧化生成 SiO2 保护层。
15、表面涂敷光阻,去除 P 阱区的光阻,注入砷 (As) 离子,形成 NMOS 的源漏极。
用同样的方法,在 N 阱区,注入 B 离子形成 PMOS 的源漏极。

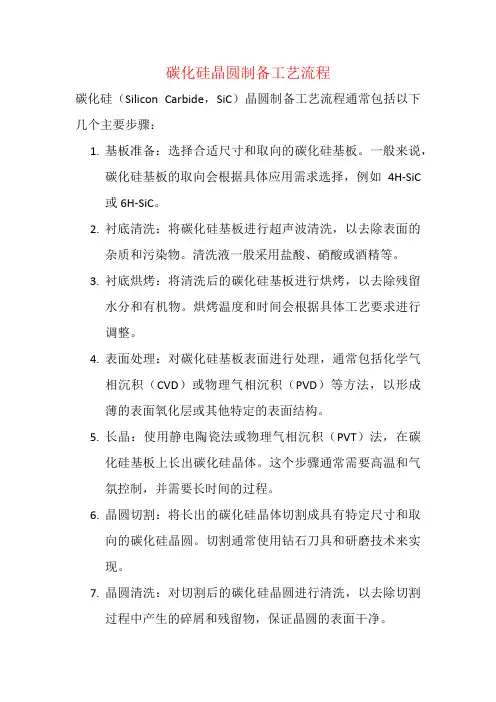

碳化硅晶圆制备工艺流程碳化硅(Silicon Carbide,SiC)晶圆制备工艺流程通常包括以下几个主要步骤:1.基板准备:选择合适尺寸和取向的碳化硅基板。
一般来说,碳化硅基板的取向会根据具体应用需求选择,例如4H-SiC或6H-SiC。
2.衬底清洗:将碳化硅基板进行超声波清洗,以去除表面的杂质和污染物。
清洗液一般采用盐酸、硝酸或酒精等。
3.衬底烘烤:将清洗后的碳化硅基板进行烘烤,以去除残留水分和有机物。
烘烤温度和时间会根据具体工艺要求进行调整。
4.表面处理:对碳化硅基板表面进行处理,通常包括化学气相沉积(CVD)或物理气相沉积(PVD)等方法,以形成薄的表面氧化层或其他特定的表面结构。
5.长晶:使用静电陶瓷法或物理气相沉积(PVT)法,在碳化硅基板上长出碳化硅晶体。
这个步骤通常需要高温和气氛控制,并需要长时间的过程。
6.晶圆切割:将长出的碳化硅晶体切割成具有特定尺寸和取向的碳化硅晶圆。
切割通常使用钻石刀具和研磨技术来实现。
7.晶圆清洗:对切割后的碳化硅晶圆进行清洗,以去除切割过程中产生的碎屑和残留物,保证晶圆的表面干净。
8.表面处理:对碳化硅晶圆表面进行处理,包括光洁度提高和化学气相沉积等方法,以进一步提升晶圆质量和性能。
9.检测和测试:对制备好的碳化硅晶圆进行检测和测试,包括外观质量、表面平整度、电学性能等方面的评估。
需要注意的是,碳化硅晶圆制备工艺流程会根据不同的应用需求和制备方法而有所不同。
上述流程是一个一般的参考,具体的工艺流程根据实际情况和技术要求进行调整。
同时,制备碳化硅晶圆需要在严格的环境控制下进行,确保工艺参数和材料质量的稳定性和一致性。
晶圆生产流程及关键工艺参数1. 晶圆生产流程概述晶圆生产是半导体工业中的重要环节,主要包括晶圆切割、清洗、掩膜光刻、离子注入、扩散、腐蚀、金属化等多个工序。
下面将详细介绍每个工序的步骤和关键工艺参数。
2. 晶圆生产流程详解2.1 晶圆切割晶圆切割是将硅单晶棒切割成具有一定厚度的硅片,主要步骤包括:2.1.1 硅单晶棒修整将硅单晶棒进行修整,使其表面光滑且直径均匀。
2.1.2 硅单晶棒预定位对硅单晶棒进行预定位,确定切割位置。
2.1.3 硅单晶棒切割使用金刚石线锯将硅单晶棒切割成硅片。
2.1.4 硅片清洗将切割好的硅片进行清洗,去除杂质和污染物。
2.2 清洗清洗是将硅片表面的杂质和污染物去除,主要步骤包括:2.2.1 预清洗将硅片浸泡在预清洗液中,去除大部分粉尘和有机污染物。
2.2.2 主清洗使用酸性或碱性清洗液对硅片进行主要清洗,去除残留的有机污染物和金属离子。
2.2.3 漂洗用纯水对硅片进行漂洗,去除清洗液残留。
2.2.4 干燥将硅片在干燥器中进行干燥,去除水分。
2.3 掩膜光刻掩膜光刻是通过光刻胶和掩膜模板将芯片图形转移到硅片上,主要步骤包括:2.3.1 光刻胶涂覆将光刻胶均匀涂覆在硅片上。
2.3.2 掩膜对位将掩膜模板对准硅片,并通过对位器进行精确定位。
2.3.3 曝光使用紫外光将掩膜模板上的芯片图形转移到硅片上。
2.3.4 显影使用显影液去除未曝光的光刻胶,形成芯片图形。
2.4 离子注入离子注入是将特定元素注入硅片表面,改变硅片的导电性能,主要步骤包括:2.4.1 离子源准备准备离子源和加速器设备,确定注入元素和能量。
2.4.2 离子束对准将离子束对准硅片表面,并通过对位器进行精确定位。
2.4.3 注入通过加速器加速离子束,使其注入硅片表面,并控制注入剂量和深度。
2.5 扩散扩散是将特定元素在硅片中进行扩散,形成PN结构,主要步骤包括:2.5.1 清洗将注入后的硅片进行清洗,去除污染物。
晶圆生产工艺与流程介绍文档编制序号:[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]晶圆的生产工艺流程介绍从大的方面来讲,晶圆生产包括晶棒制造和晶片制造两大步骤,它又可细分为以下几道主要工序(其中晶棒制造只包括下面的第一道工序,其余的全部属晶片制造,所以有时又统称它们为晶柱切片后处理工序):晶棒成长?-->?晶棒裁切与检测?-->?外径研磨?-->?切片?-->?圆边?-->?表层研磨?-->?蚀刻?-->?去疵?-->?抛光?-->?清洗?-->?检验?-->?包装1.晶棒成长工序:它又可细分为:1).融化(Melt?Down)将块状的高纯度复晶硅置于石英坩锅内,加热到其熔点1420°C以上,使其完全融化。
2).颈部成长(Neck?Growth)待硅融浆的温度稳定之后,将〈1.0.0〉方向的晶种慢慢插入其中,接着将晶种慢慢往上提升,使其直径缩小到一定尺寸(一般约6mm左右),维持此直径并拉长100-200mm,以消除晶种内的晶粒排列取向差异。
3).晶冠成长(Crown?Growth)颈部成长完成后,慢慢降低提升速度和温度,使颈部直径逐渐加大到所需尺寸(如5、6、8、12寸等)。
4).晶体成长(Body?Growth)不断调整提升速度和融炼温度,维持固定的晶棒直径,只到晶棒长度达到预定值。
5).尾部成长(Tail?Growth)当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度,使晶棒直径逐渐变小,以避免因热应力造成排差和滑移等现象产生,最终使晶棒与液面完全分离。
到此即得到一根完整的晶棒。
2.晶棒裁切与检测(Cutting?&?Inspection)将长成的晶棒去掉直径偏小的头、尾部分,并对尺寸进行检测,以决定下步加工的工艺参数。
3.外径研磨(Surface?Grinding?&?Shaping)由于在晶棒成长过程中,其外径尺寸和圆度均有一定偏差,其外园柱面也凹凸不平,所以必须对外径进行修整、研磨,使其尺寸、形状误差均小于允许偏差。
晶圆加工工序
晶圆加工是半导体制造中极为重要的工序之一,其具体工艺流程包括:
1.掩膜制作:通过在晶圆表面加覆一层光刻胶,并在光刻胶表面制作具有所需结构的掩膜,完成对晶圆的器件结构定义。
2.光刻:晶圆经过覆盖掩膜后,通过紫外线照射来形成所需要的器件结构,这个过程叫光刻。
3.蚀刻:施加药液进行蚀刻,加工掉那些没有被紫外线照射到的地方,蚀刻后使晶圆形成所需的器件结构。
4.清洗:将晶圆上的残留物清洗掉,以保证下一道工序的正常进行。
5.离子注入:通过离子注入,将特定材料离子注入晶圆内,进一步定义器件结构,从而得到有效的半导体材料。
6.热处理:把给定的晶圆加热至一定温度,使之内部结构重新排列。
7.金属沉积:在晶圆上沉积金属,进行金属接触等必要的工艺,从而得到要求的电气特征的半导体材料。
整个晶圆加工流程一般需要多次循环以上各种工艺。
晶圆的生产工艺流程:从大的方面来讲,晶圆生产包括晶棒制造和晶片制造两大步骤,它又可细分为以下几道主要工序(其中晶棒制造只包括下面的第一道工序,其余的全部属晶片制造,所以有时又统称它们为晶柱切片后处理工序):晶棒成长 -- 晶棒裁切与检测 -- 外径研磨 -- 切片 -- 圆边-- 表层研磨 -- 蚀刻 -- 去疵 -- 抛光 -- 清洗 -- 检验 -- 包装 1、晶棒成长工序:它又可细分为:1)、融化(Melt Down):将块状的高纯度复晶硅置于石英坩锅内,加热到其熔点1420°C以上,使其完全融化。
2)、颈部成长(Neck Growth):待硅融浆的温度稳定之后,将〈1.0.0〉方向的晶种慢慢插入其中,接着将晶种慢慢往上提升,使其直径缩小到一定尺寸(一般约6mm左右),维持此直径并拉长100-200mm,以消除晶种内的晶粒排列取向差异。
3)、晶冠成长(Crown Growth):颈部成长完成后,慢慢降低提升速度和温度,使颈部直径逐渐加大到所需尺寸(如5、6、8、12吋等)。
4)、晶体成长(Body Growth):不断调整提升速度和融炼温度,维持固定的晶棒直径,只到晶棒长度达到预定值。
5)、尾部成长(Tail Growth):当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度,使晶棒直径逐渐变小,以避免因热应力造成排差和滑移等现象产生,最终使晶棒与液面完全分离。
到此即得到一根完整的晶棒。
2、晶棒裁切与检测(Cutting & Inspection):将长成的晶棒去掉直径偏小的头、尾部分,并对尺寸进行检测,以决定下步加工的工艺参数。
3、外径研磨(Surface Grinding & Shaping):由于在晶棒成长过程中,其外径尺寸和圆度均有一定偏差,其外园柱面也凹凸不平,所以必须对外径进行修整、研磨,使其尺寸、形状误差均小于允许偏差。
4、切片(Wire Saw Slicing):由于硅的硬度非常大,所以在本工序里,采用环状、其内径边缘镶嵌有钻石颗粒的薄片锯片将晶棒切割成一片片薄片。
晶圆加工流程
晶圆加工流程通常包括以下步骤:
1. 晶圆生长:通常使用化学气相沉积(CVD)或物理气相沉
积(PVD)等方法,在衬底上通过不断加料、热处理等方式
逐渐生长出晶圆。
2. 退火:将生长出的晶圆加热至高温,以去除内部的应力和缺陷,并提高晶体品质。
3. 切割:将晶圆切割成标准的圆片,通常以钻孔和砂轮为主。
在切割过程中需要控制切割角度和切割深度等参数,以确保每个圆片的质量和规格一致。
4. 去胶:去除表面上的胶层,通常使用化学物质如酸、氢氟酸等,也可以使用激光去胶等方法。
5. 清洗:将切割后的圆片进行清洗,去除表面的污染和残留物,通常使用气流除尘和化学溶解等方法。
6. 处理:对圆片进行各种处理,如刻蚀、离子注入、薄膜沉积等,以制备出各种器件和元件。
7. 封装:将制备好的器件和元件封装成完整的芯片,以保护其内部结构和电路,并方便连接和使用。
以上是典型的晶圆加工流程,不同的应用和工艺还有许多细节和差异。
晶圆的生产工艺流程:从大的方面来讲,晶圆生产包括晶棒制造和晶片制造两大步骤,它又可细分为以下几道主要工序(其中晶棒制造只包括下面的第一道工序,其余的全部属晶片制造,所以有时又统称它们为晶柱切片后处理工序):晶棒成长 -- 晶棒裁切与检测 -- 外径研磨 -- 切片 -- 圆边-- 表层研磨 -- 蚀刻 -- 去疵 -- 抛光 -- 清洗 -- 检验 -- 包装 1、晶棒成长工序:它又可细分为:1)、融化(Melt Down):将块状的高纯度复晶硅置于石英坩锅内,加热到其熔点1420°C以上,使其完全融化。
2)、颈部成长(Neck Growth):待硅融浆的温度稳定之后,将〈1.0.0〉方向的晶种慢慢插入其中,接着将晶种慢慢往上提升,使其直径缩小到一定尺寸(一般约6mm左右),维持此直径并拉长100-200mm,以消除晶种内的晶粒排列取向差异。
3)、晶冠成长(Crown Growth):颈部成长完成后,慢慢降低提升速度和温度,使颈部直径逐渐加大到所需尺寸(如5、6、8、12吋等)。
4)、晶体成长(Body Growth):不断调整提升速度和融炼温度,维持固定的晶棒直径,只到晶棒长度达到预定值。
5)、尾部成长(Tail Growth):当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度,使晶棒直径逐渐变小,以避免因热应力造成排差和滑移等现象产生,最终使晶棒与液面完全分离。
到此即得到一根完整的晶棒。
2、晶棒裁切与检测(Cutting & Inspection):将长成的晶棒去掉直径偏小的头、尾部分,并对尺寸进行检测,以决定下步加工的工艺参数。
3、外径研磨(Surface Grinding & Shaping):由于在晶棒成长过程中,其外径尺寸和圆度均有一定偏差,其外园柱面也凹凸不平,所以必须对外径进行修整、研磨,使其尺寸、形状误差均小于允许偏差。
4、切片(Wire Saw Slicing):由于硅的硬度非常大,所以在本工序里,采用环状、其内径边缘镶嵌有钻石颗粒的薄片锯片将晶棒切割成一片片薄片。
晶圆生产主要工艺流程晶圆生产是集成电路制造的基础工艺流程,也是整个芯片制造过程中的关键环节。
晶圆生产主要包括晶圆加工、掩膜制备、光刻、扩散、腐蚀、离子注入、热处理等多个工艺步骤。
下面将详细介绍晶圆生产的主要工艺流程。
一、晶圆加工晶圆加工是整个晶圆生产的第一步,也是最关键的一步。
首先,需要从硅单晶片中切割出晶圆,常用的切割方法有线锯切割和研磨切割两种。
切割完成后,需要对晶圆进行抛光,以去除切割过程中产生的毛刺和磨损层,使晶圆表面变得光滑。
二、掩膜制备掩膜制备是晶圆生产的重要一环,它是通过光刻技术来制备掩膜图形。
首先,需要将光刻胶涂覆在晶圆表面,然后使用掩膜对光刻胶进行曝光,通过光刻机进行曝光和显影处理,使光刻胶形成所需的图形。
掩膜图形决定了芯片的电路结构和功能。
三、光刻光刻是晶圆生产中的核心工艺步骤,用于将掩膜上的图形转移到晶圆上。
光刻过程中,首先将掩膜和晶圆对准,然后使用紫外光照射光刻胶,使光刻胶发生化学或物理变化。
然后,通过显影处理,使未曝光的部分光刻胶被溶解掉,暴露出晶圆表面的区域。
最后,使用蚀刻或其他加工方法,将暴露出来的晶圆表面进行加工。
四、扩散扩散是晶圆生产中的一种加工方法,用于控制晶圆表面杂质的浓度和分布。
扩散过程中,将晶圆置于高温炉中,与气体或液体中的杂质进行反应,使杂质从液体或气体中扩散到晶圆表面。
扩散后的晶圆表面形成了所需的掺杂区域,用于形成芯片中的电子器件。
五、腐蚀腐蚀是晶圆生产中的一种加工方法,用于去除晶圆表面的氧化层或其他不需要的杂质。
腐蚀过程中,将晶圆放置在腐蚀液中,使腐蚀液与晶圆表面发生化学反应,去除表面的氧化层或杂质。
腐蚀后的晶圆表面更加平整和清洁,有利于后续工艺的进行。
六、离子注入离子注入是晶圆生产中的一种加工方法,用于控制晶圆中杂质的浓度和分布。
离子注入过程中,将晶圆放置在离子注入机中,加速并定向注入离子束到晶圆表面。
注入的离子将与晶体中的原子进行替换或形成杂质,从而改变晶圆的电学性质。
晶圆的生产工艺流程:从大的方面来讲,晶圆生产包括晶棒制造和晶片制造两大步骤,它又可细分为以下几道主要工序(其中晶棒制造只包括下面的第一道工序,其余的全部属晶片制造,所以有时又统称它们为晶柱切片后处理工序):晶棒成长 -- 晶棒裁切与检测 -- 外径研磨 -- 切片 -- 圆边-- 表层研磨 -- 蚀刻 -- 去疵 -- 抛光 -- 清洗 -- 检验 -- 包装 1、晶棒成长工序:它又可细分为:1)、融化(Melt Down):将块状的高纯度复晶硅置于石英坩锅内,加热到其熔点1420°C以上,使其完全融化。
2)、颈部成长(Neck Growth):待硅融浆的温度稳定之后,将〈1.0.0〉方向的晶种慢慢插入其中,接着将晶种慢慢往上提升,使其直径缩小到一定尺寸(一般约6mm左右),维持此直径并拉长100-200mm,以消除晶种内的晶粒排列取向差异。
3)、晶冠成长(Crown Growth):颈部成长完成后,慢慢降低提升速度和温度,使颈部直径逐渐加大到所需尺寸(如5、6、8、12吋等)。
4)、晶体成长(Body Growth):不断调整提升速度和融炼温度,维持固定的晶棒直径,只到晶棒长度达到预定值。
5)、尾部成长(Tail Growth):当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度,使晶棒直径逐渐变小,以避免因热应力造成排差和滑移等现象产生,最终使晶棒与液面完全分离。
到此即得到一根完整的晶棒。
2、晶棒裁切与检测(Cutting & Inspection):将长成的晶棒去掉直径偏小的头、尾部分,并对尺寸进行检测,以决定下步加工的工艺参数。
3、外径研磨(Surface Grinding & Shaping):由于在晶棒成长过程中,其外径尺寸和圆度均有一定偏差,其外园柱面也凹凸不平,所以必须对外径进行修整、研磨,使其尺寸、形状误差均小于允许偏差。
4、切片(Wire Saw Slicing):由于硅的硬度非常大,所以在本工序里,采用环状、其内径边缘镶嵌有钻石颗粒的薄片锯片将晶棒切割成一片片薄片。
晶圆加工工艺流程1、表面清洗晶圆表面附着一层大约2um的Al2O3和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。
2、初次氧化有热氧化法生成SiO2 缓冲层,用来减小后续中Si3N4对晶圆的应力氧化技术:干法氧化Si(固)+O2 à SiO2(固)和湿法氧化Si(固)+2H2O à SiO2(固)+2H2。
干法氧化通常用来形成,栅极二氧化硅膜,要求薄,界面能级和固定电荷密度低的薄膜。
干法氧化成膜速度慢于湿法。
湿法氧化通常用来形成作为器件隔离用的比较厚的二氧化硅膜。
当SiO2膜较薄时,膜厚与时间成正比。
SiO2膜变厚时,膜厚与时间的平方根成正比。
因而,要形成较厚SiO2膜,需要较长的氧化时间。
SiO2膜形成的速度取决于经扩散穿过SiO2膜到达硅表面的O2及OH基等氧化剂的数量的多少。
湿法氧化时,因在于OH基SiO2膜中的扩散系数比O2的大。
氧化反应,Si 表面向深层移动,距离为SiO2膜厚的0.44倍。
因此,不同厚度的SiO2膜,去除后的Si表面的深度也不同。
SiO2膜为透明,通过光干涉来估计膜的厚度。
这种干涉色的周期约为200nm,如果预告知道是几次干涉,就能正确估计。
对其他的透明薄膜,如知道其折射率,也可用公式计算出(dSiO2)/(dox)=(nox)/(nSiO2)。
SiO2膜很薄时,看不到干涉色,但可利用Si的疏水性和SiO2的亲水性来判断SiO2膜是否存在。
也可用干涉膜计或椭圆仪等测出。
SiO2和Si界面能级密度和固定电荷密度可由MOS二极管的电容特性求得。
(100)面的Si的界面能级密度最低,约为10E+10-- 10E+11/cm ?2.eV-1 数量级。
(100)面时,氧化膜中固定电荷较多,固定电荷密度的大小成为左右阈值的主要因素。
3、热CVD(HotCVD)/(thermalCVD)此方法生产性高,梯状敷层性佳(不管多凹凸不平,深孔中的表面亦产生反应,及气体可到达表面而附着薄膜)等,故用途极广。
膜生成原理,例如由挥发性金属卤化物(MX)及金属有机化合物(MR)等在高温中气相化学反应(热分解,氢还原、氧化、替换反应等)在基板上形成氮化物、氧化物、碳化物、硅化物、硼化物、高熔点金属、金属、半导体等薄膜方法。
因只在高温下反应故用途被限制,但由于其可用领域中,则可得致密高纯度物质膜,且附着强度极强,若用心控制,则可得安定薄膜即可轻易制得触须(短纤维)等,故其应用范围极广。
热CVD法也可分成常压和低压。
低压CVD适用于同时进行多片基片的处理,压力一般控制在0.25-2.0Torr之间。
作为栅电极的多晶硅通常利用HCVD法将SiH4或Si2H。
气体热分解(约650oC)淀积而成。
采用选择氧化进行器件隔离时所使用的氮化硅薄膜也是用低压CVD法,利用氨和SiH4 或Si2H6反应面生成的,作为层间绝缘的SiO2薄膜是用SiH4和O2在400--4500oC的温度下形成SiH4+O2-SiO2+2H2或是用Si(OC2H5)4(TEOS:tetra ethoxy silanc)和O2在750oC左右的高温下反应生成的,后者即采用TEOS形成的SiO2膜具有台阶侧面部被覆性能好的优点。
前者,在淀积的同时导入PH3 气体,就形成磷硅玻璃( PSG: phosphor silicate glass)再导入B2H6气体就形成BPSG(borro ? phosphor silicate glass)膜。
这两种薄膜材料,高温下的流动性好,广泛用来作为表面平坦性好的层间绝缘膜。
4、热处理在涂敷光刻胶之前,将洗净的基片表面涂上附着性增强剂或将基片放在惰性气体中进行热处理。
这样处理是为了增加光刻胶与基片间的粘附能力,防止显影时光刻胶图形的脱落以及防止湿法腐蚀时产生侧面腐蚀(sideetching)。
光刻胶的涂敷是用转速和旋转时间可自由设定的甩胶机来进行的。
首先、用真空吸引法将基片吸在甩胶机的吸盘上,将具有一定粘度的光刻胶滴在基片的表面,然后以设定的转速和时间甩胶。
由于离心力的作用,光刻胶在基片表面均匀地展开,多余的光刻胶被甩掉,获得一定厚度的光刻胶膜,光刻胶的膜厚是由光刻胶的粘度和甩胶的转速来控制。
所谓光刻胶,是对光、电子束或X线等敏感,具有在显影液中溶解性的性质,同时具有耐腐蚀性的材料。
一般说来,正型胶的分辩率高,而负型胶具有感光度以及和下层的粘接性能好等特点。
光刻工艺精细图形(分辩率,清晰度),以及与其他层的图形有多高的位置吻合精度(套刻精度)来决定,因此有良好的光刻胶,还要有好的曝光系统。
5、此处用干法氧化法将氮化硅去除6、离子布植将硼离子 (B+3) 透过 SiO2 膜注入衬底,形成P型阱离子注入法是利用电场加速杂质离子,将其注入硅衬底中的方法。
离子注入法的特点是可以精密地控制扩散法难以得到的低浓度杂质分布。
MOS电路制造中,器件隔离工序中防止寄生沟道用的沟道截断,调整阀值电压用的沟道掺杂, CMOS的阱形成及源漏区的形成,要采用离子注入法来掺杂。
离子注入法通常是将欲掺入半导体中的杂质在离子源中离子化,然后将通过质量分析磁极后选定了离子进行加速,注入基片中。
7、去除光刻胶放高温炉中进行退火处理以消除晶圆中晶格缺陷和内应力,以恢复晶格的完整性。
使植入的掺杂原子扩散到替代位置,产生电特性。
8、用热磷酸去除氮化硅层,掺杂磷 (P+5) 离子,形成 N 型阱,并使原先的SiO2 膜厚度增加,达到阻止下一步中n 型杂质注入P 型阱中。
9、退火处理,然后用 HF 去除 SiO2 层。
10、干法氧化法生成一层SiO2 层,然后LPCVD 沉积一层氮化硅。
此时P 阱的表面因SiO2 层的生长与刻蚀已低于N 阱的表面水平面。
这里的SiO2 层和氮化硅的作用与前面一样。
接下来的步骤是为了隔离区和栅极与晶面之间的隔离层。
11、利用光刻技术和离子刻蚀技术,保留下栅隔离层上面的氮化硅层。
12、湿法氧化,生长未有氮化硅保护的 SiO2 层,形成 PN 之间的隔离区。
13、热磷酸去除氮化硅,然后用 HF 溶液去除栅隔离层位置的 SiO2 ,并重新生成品质更好的 SiO2 薄膜 , 作为栅极氧化层。
14、LPCVD 沉积多晶硅层,然后涂敷光阻进行光刻,以及等离子蚀刻技术,栅极结构,并氧化生成 SiO2 保护层。
15、表面涂敷光阻,去除 P 阱区的光阻,注入砷 (As) 离子,形成 NMOS 的源漏极。
用同样的方法,在 N 阱区,注入 B 离子形成 PMOS 的源漏极。
16、利用 PECVD 沉积一层无掺杂氧化层,保护元件,并进行退火处理。
17、沉积掺杂硼磷的氧化层。
含有硼磷杂质的SiO2 层,有较低的熔点,硼磷氧化层(BPSG) 加热到800 oC 时会软化并有流动特性,可使晶圆表面初级平坦化。
18、溅镀第一层金属利用光刻技术留出金属接触洞,溅镀钛+ 氮化钛+ 铝+ 氮化钛等多层金属膜。
离子刻蚀出布线结构,并用PECVD 在上面沉积一层SiO2 介电质。
并用SOG (spin on glass) 使表面平坦,加热去除SOG 中的溶剂。
然后再沉积一层介电质,为沉积第二层金属作准备。
(1) 薄膜的沉积方法根据其用途的不同而不同,厚度通常小于 1um 。
有绝缘膜、半导体薄膜、金属薄膜等各种各样的薄膜。
薄膜的沉积法主要有利用化学反应的CVD(chemical vapor deposition) 法以及物理现象的PVD(physical vapor deposition) 法两大类。
CVD 法有外延生长法、HCVD , PECVD 等。
PVD 有溅射法和真空蒸发法。
一般而言, PVD 温度低,没有毒气问题; CVD 温度高,需达到1000 oC 以上将气体解离,来产生化学作用。
PVD 沉积到材料表面的附着力较CVD 差一些, PVD 适用于在光电产业,而半导体制程中的金属导电膜大多使用PVD 来沉积,而其他绝缘膜则大多数采用要求较严谨的CVD 技术。
以PVD 被覆硬质薄膜具有高强度,耐腐蚀等特点。
(2) 真空蒸发法( Evaporation Deposition )采用电阻加热或感应加热或者电子束等加热法将原料蒸发淀积到基片上的一种常用的成膜方法。
蒸发原料的分子(或原子)的平均自由程长( 10 -4 Pa 以下,达几十米),所以在真空中几乎不与其他分子碰撞可直接到达基片。
到达基片的原料分子不具有表面移动的能量,立即凝结在基片的表面,所以,在具有台阶的表面上以真空蒸发法淀积薄膜时,一般,表面被覆性(覆盖程度)是不理想的。
但若可将Crambo真空抽至超高真空( <10 – 8 torr ),并且控制电流,使得欲镀物以一颗一颗原子蒸镀上去即成所谓分子束磊晶生长( MBE : Molecular Beam Epitaxy )。
(3) 溅镀( Sputtering Deposition ) 所谓溅射是用高速粒子(如氩离子等)撞击固体表面,将固体表面的原子撞击出来,利用这一现象来形成薄膜的技术即让等离子体中的离子加速,撞击原料靶材,将撞击出的靶材原子淀积到对面的基片表面形成薄膜。
溅射法与真空蒸发法相比有以下的特点:台阶部分的被覆性好,可形成大面积的均质薄膜,形成的薄膜,可获得和化合物靶材同一成分的薄膜,可获得绝缘薄膜和高熔点材料的薄膜,形成的薄膜和下层材料具有良好的密接性能。
因而,电极和布线用的铝合金( Al-Si, Al-Si-Cu )等都是利用溅射法形成的。
最常用的溅射法在平行平板电极间接上高频( 13.56MHz )电源,使氩气(压力为1Pa )离子化,在靶材溅射出来的原子淀积到放到另一侧电极上的基片上。
为提高成膜速度,通常利用磁场来增加离子的密度,这种装置称为磁控溅射装置( magnetron sputter apparatus ),以高电压将通入惰性氩体游离,再藉由阴极电场加速吸引带正电的离子,撞击在阴极处的靶材,将欲镀物打出后沉积在基板上。
一般均加磁场方式增加电子的游离路径,可增加气体的解离率,若靶材为金属,则使用DC 电场即可,若为非金属则因靶材表面累积正电荷,导致往后的正离子与之相斥而无法继续吸引正离子,所以改为RF 电场(因场的振荡频率变化太快,使正离子跟不上变化,而让RF-in 的地方呈现阴极效应)即可解决问题。
19、光刻技术定出 VIA 孔洞,沉积第二层金属,并刻蚀出连线结构。
然后,用 PECVD 法氧化层和氮化硅保护层。
20、光刻和离子刻蚀,定出 PAD 位置。
21、最后进行退火处理,以保证整个 Chip 的完整和连线的连接性。
