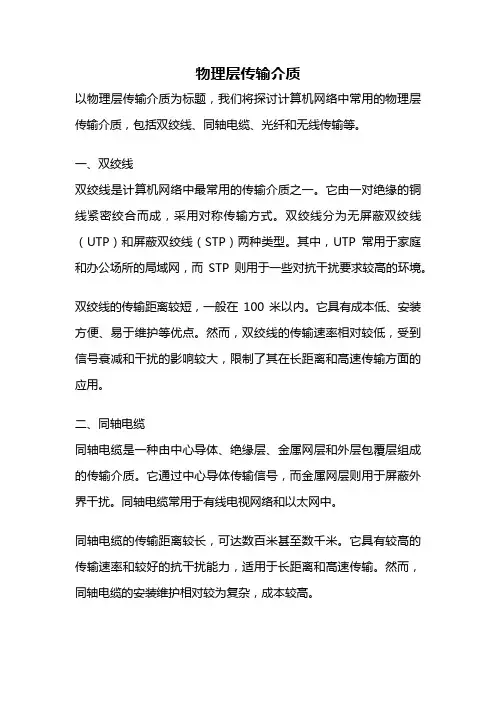

物理层传输介质以物理层传输介质为标题，我们将探讨计算机网络中常用的物理层传输介质，包括双绞线、同轴电缆、光纤和无线传输等。
一、双绞线双绞线是计算机网络中最常用的传输介质之一。
它由一对绝缘的铜线紧密绞合而成，采用对称传输方式。
双绞线分为无屏蔽双绞线（UTP）和屏蔽双绞线（STP）两种类型。
其中，UTP常用于家庭和办公场所的局域网，而STP则用于一些对抗干扰要求较高的环境。
双绞线的传输距离较短，一般在100米以内。
它具有成本低、安装方便、易于维护等优点。
然而，双绞线的传输速率相对较低，受到信号衰减和干扰的影响较大，限制了其在长距离和高速传输方面的应用。
二、同轴电缆同轴电缆是一种由中心导体、绝缘层、金属网层和外层包覆层组成的传输介质。
它通过中心导体传输信号，而金属网层则用于屏蔽外界干扰。
同轴电缆常用于有线电视网络和以太网中。
同轴电缆的传输距离较长，可达数百米甚至数千米。
它具有较高的传输速率和较好的抗干扰能力，适用于长距离和高速传输。
然而，同轴电缆的安装维护相对较为复杂，成本较高。
三、光纤光纤是一种利用光传输信号的传输介质。
它由一个或多个纤维芯和包覆层组成，纤维芯是由高纯度的玻璃或塑料制成。
光纤可以实现高速、长距离的传输，广泛应用于远程通信和局域网等领域。
光纤具有传输速率高、抗干扰能力强、传输距离远等优点。
它还可以同时传输多个信道，实现频分复用。
然而，光纤的安装和维护成本较高，对环境要求较严格，需要专用设备进行连接和测试。
四、无线传输无线传输是一种通过无线电波传输信号的传输方式。
它采用无线电频谱进行通信，常见的无线传输介质包括无线局域网（WLAN）、蓝牙、红外线等。
无线传输具有便捷、灵活的特点，可以实现移动通信和宽带接入。
它适用于无线网络覆盖较广的场景，如公共场所、移动通信等。
然而，无线传输受到信号干扰和传输距离限制，传输速率和稳定性相对较低。
不同的物理层传输介质具有各自的特点和适用场景。
双绞线适用于局域网；同轴电缆适用于长距离和高速传输；光纤适用于远程通信和高速传输；无线传输适用于移动通信和无线网络。

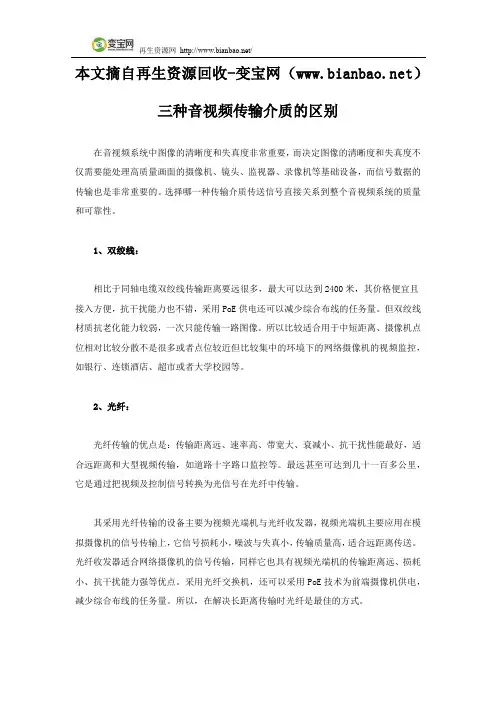

本文摘自再生资源回收-变宝网（）三种音视频传输介质的区别在音视频系统中图像的清晰度和失真度非常重要，而决定图像的清晰度和失真度不仅需要能处理高质量画面的摄像机、镜头、监视器、录像机等基础设备，而信号数据的传输也是非常重要的。
选择哪一种传输介质传送信号直接关系到整个音视频系统的质量和可靠性。
1、双绞线：相比于同轴电缆双绞线传输距离要远很多，最大可以达到2400米，其价格便宜且接入方便，抗干扰能力也不错，采用PoE供电还可以减少综合布线的任务量。
但双绞线材质抗老化能力较弱，一次只能传输一路图像。
所以比较适合用于中短距离、摄像机点位相对比较分散不是很多或者点位较近但比较集中的环境下的网络摄像机的视频监控，如银行、连锁酒店、超市或者大学校园等。
2、光纤：光纤传输的优点是：传输距离远、速率高、带宽大、衰减小、抗干扰性能最好，适合远距离和大型视频传输，如道路十字路口监控等。
最远甚至可达到几十一百多公里，它是通过把视频及控制信号转换为光信号在光纤中传输。
其采用光纤传输的设备主要为视频光端机与光纤收发器，视频光端机主要应用在模拟摄像机的信号传输上，它信号损耗小，噪波与失真小，传输质量高，适合远距离传送。
光纤收发器适合网络摄像机的信号传输，同样它也具有视频光端机的传输距离远、损耗小、抗干扰能力强等优点。
采用光纤交换机，还可以采用PoE技术为前端摄像机供电，减少综合布线的任务量。
所以，在解决长距离传输时光纤是最佳的方式。
不过，使用光纤和光端机需要一定的专业知识和专用设备，这给工程施工和用户使用带来了一定的困难。
另外，对于短距离、小规模的监控系统来说，使用光纤传输也显得不够经济。
3、同轴电缆：具有价格较便宜、铺设较方便等优点(相对于光纤而言)，所以，一般在小范围的监控系统中，由于传输距离很近，使用同轴电缆直接传送监控图象对图象质量的损伤不大，能满足实际要求。
但是，根据对同轴电缆自身特性的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
同轴电缆,双绞线,光纤的特点同轴电缆、双绞线和光纤是常见的通信传输介质，它们各自具有特点和优缺点。
本文将分别对这三种通信介质进行详细介绍。
同轴电缆是一种电信号传输介质，通常由内导体、绝缘层、外导体和外护套组成。
内导体是一根金属线，通常是铜线或铝线，用来传输电信号。
绝缘层是将内导体与外导体隔开，以防止信号干扰和外部干扰。
外导体是一根金属编织层或金属箔层，用来屏蔽外部干扰，保证信号传输的质量。
外护套是对电缆进行保护，防止物理损坏和环境影响。
同轴电缆的特点如下：1.信号传输质量高：由于内外导体的屏蔽结构，同轴电缆能够有效地减少外部干扰和信号衰减，从而保证信号传输的质量。
2.传输距离远：同轴电缆的信号传输距离较远，可以满足长距离的通信需求。
3.抗干扰能力强：同轴电缆的屏蔽结构能够有效地抵御外部干扰，保证信号传输的稳定性和可靠性。
然而，同轴电缆也存在一些缺点：1.成本较高：同轴电缆的制作工艺较为复杂，所以成本较高。
2.安装维护麻烦：同轴电缆的安装和维护需要一定的技术和经验，操作较为繁琐。
双绞线是一种通信传输介质，由成对的绝缘导线组成，通常用于局域网和电话通信系统中。
双绞线可分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP），其中STP在绝缘导线外有一层金属箔屏蔽层，用以抵抗外部干扰。
双绞线的特点如下：1.适用范围广：双绞线广泛应用于局域网和电话通信系统中，能够满足不同场景的通信需求。
2.成本低廉：双绞线的制作工艺相对简单，成本较低。
3.安装维护方便：双绞线的安装和维护相对简便，不需要过多的专业技术和设备。
然而，双绞线也存在一些缺点：1.传输距离短：双绞线的信号传输距离相对较短，不适用于长距离通信需求。
2.抗干扰能力差：双绞线的屏蔽结构不如同轴电缆，容易受到外部干扰影响。
光纤是一种用于传输光信号的通信介质，由玻璃纤维制成，通常用于长距离的通信和高速数据传输。
光纤的基本结构包括：内芯、外包层和外护套。
内芯是光信号传输的主要部分，外包层用来保护内芯，外护套则对光纤进行整体保护。
双绞线、同轴电缆、光缆、⽆线传输介质各有什么特性？
如何选择？
传输介质的特性主要有传输输率（和带宽有关）、传输距离（和衰减有关）、抗⼲扰能⼒以及安装的难易和费⽤的⾼低等⼏项，选择时要根据实际使⽤场合，综合上述因素进⾏考虑。
如要求传输速率⾼，可选⽤电缆；要求价钱便宜，可选⽤双绞线；要求在不适宜铺设电缆的场合通信，可选⽤⽆线传输等。
下述的特性⽐较可以总结出每种传输介质的特点，便于在实际中选择使⽤。
典型的传输速率：光缆100Mbps，同轴电缆10Mbps，屏蔽双绞线16Mbps，双绞线10Mbps，⽆线介质⼩于10Mbps。
传输距离：光缆⼏千⽶，同轴粗缆500⽶，同轴细缆185⽶，双绞线100⽶，⽆线介质也可达⼏千⽶。
抗⼲扰能⼒：有线介质中光缆抗⼲扰能⼒最好，⾮屏蔽双绞线最差。
⽆线传输介质受外界影响较⼤，⼀般抗⼲扰能⼒较差。
安装：光缆安装最困难，⾮屏蔽双绞线安装最简单。
费⽤：对有线传输介质，其费⽤的⾼低依次为光缆、粗同轴电缆、屏蔽双绞线、细同轴电缆、⾮屏蔽双绞线。
⽆线传输介质中，卫星传输最昂贵。
同轴电缆传输距离与规格型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆(即网络同轴电缆和视频同轴电缆)。
同轴电缆分50Ω基带电缆和75Ω宽带电缆两类。
基带电缆又分细同轴电缆和粗同轴电缆。
基带电缆仅仅用于数字传输，数据率可达10Mbps。
同轴电缆(CoaxialCable)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。
最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。
同轴电缆传输距离：SYV -同轴射频电缆一般所只的视频线为电视有线，也可用作安防领域的监控摄像头用线。
下面是一般视频线的参数75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm）SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.SYV75-3传输在300米之内效果好.SYV75-5传输在800米内效果更好.同轴电缆传输距离视频线分75-3(100米) 传速距离75-5(300米) 传速距离75-7(500--800米) 传速距离75-9(1000---1500米) 传速距离75-12(2000----3500米) 传速距离75代表电阻, -3代表线径SYV视频线和射频线的主要区别是什么(2005-5-30)名词:SYV——实心聚乙烯绝缘,PVC护套,国标代号是射频电缆——又叫视频电缆。
绝缘层物理特性不同:SYV是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而SYWV也是聚乙烯填充。
同轴电缆规格型号同轴电缆按用途可分为两种基本类型：基带同轴电缆和宽带同轴电缆。
同轴线缆是一种优质的宽带传输介质优点：传输信号的衰减小技术水平同轴：目前我国的同轴产品的技术水平已经做到了0-20Gz;双绞线：双绞线的传输带宽约为同轴的1/10抗干扰性：同轴线：它把传输信号产生的电磁场全部限制在屏蔽层内部，不向外辐射，根据收发可逆原理，外界电磁场也不能穿过屏蔽层进入内部。
双绞线：双绞线不同了，干扰产生原理是另一回事，它的信号传输电磁场理论上是分布在无限空间。
根据收发可逆原理，外部空间电磁场也可以直接进入双绞线。
双绞线无法防止外界电磁场进入,但采用了螺旋扭绞的办法，让两条线接收到的信号“尽量完全一样”，并采用平衡差分信号处理技术，把这种完全一样的“共模信号”抑制掉。
这里关键是双绞线的“平衡”特性，“平衡”一旦有差别，干扰便乘虚而入，外界物体也会影响平衡。
工程上“平衡”是相对的，不是绝对的，电路的“共模抑制”性能是有一定范围的。
这两项实际问题，决定了双绞线的抗干扰能力，是有限制的，整合网络布线规则中规定强干扰情况下，必须使用屏蔽双绞线，就是这个道理。
传输特性：同轴线特线：同轴和双绞线的传输特性是由国标规定的，改变不了。
如视频信号上边频为6M,对于2000米传输距离，SYWV-75-5电缆衰减为40db,即电压衰减100倍，1Vp-p的6M视频信号衰减到10mv,或80db微伏，在这个电平进行视频恢复，可以保证高信噪比。
具有有线电视系统设计经验的工程师，对此十分清楚；对于非屏蔽双绞线，2km的6M衰减为92db,衰减将近4万倍，比75-5同轴电缆大52db(近400倍)；双绞线特性：双绞线传输2km,1Vp-p信号衰减到了25微伏，即电平为28db微伏，已经可以和电路噪声电平接近了，仅用末端补偿,信噪比会严重变坏，出路只能是提高前端电平。
这就是目前双绞线传输必须采用的“前推后拉”技术方案，要求前后设备的补偿提升总能力必须大于92db,实际应该做到100db。
需要注意的还有，前端大信号放大提升电路本身产生的固有噪声，要比末端小信号电路产生的固有噪声大很多，系统信噪比变坏的更快，有人提出双绞线传输设备接力的中继级数可以做得很多（比同轴多很多），这纯属想象，理论上和实践上都是讲不通的;结论：比较同轴和双绞线传输系统时，有两个要点必须抓住：一是比较两种线传输特性的区别，二是看传输设备的水平和性能。

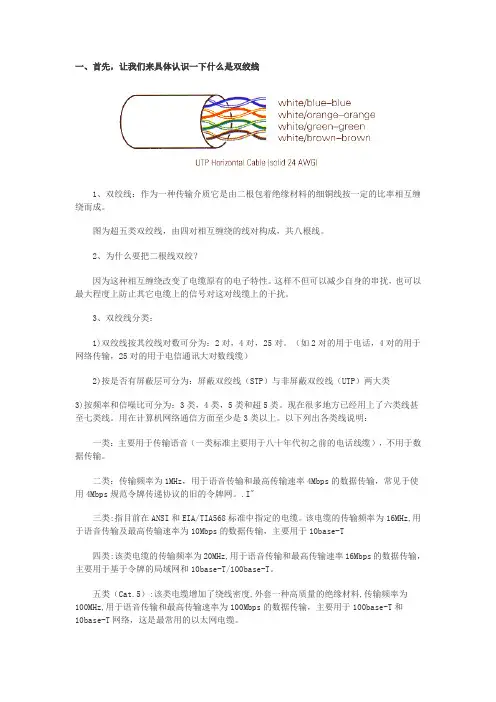

一、首先，让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。
图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。
2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。
这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。
3、双绞线分类：1)双绞线按其绞线对数可分为：2对，4对，25对。
（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类3)按频率和信噪比可分为：3类，4类，5类和超5类。
现在很多地方已经用上了六类线甚至七类线。
用在计算机网络通信方面至少是3类以上。
以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。
.I"三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。
该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T。
五类（Cat.5）:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T网络，这是最常用的以太网电缆。
超五类（Cat.5e）：该类电缆传输最高速率为100MHz的信号，一种拥有比五类更好性能的电缆，改善了诸如NEXT、PS-ELFEXT、Atten等指标，支持双工应用。
计算机网络传输介质复习计算机网络传输介质是指在计算机网络中用于将数据从发送方传输到接收方的物理媒介。
在计算机网络中，常见的传输介质包括有线传输介质和无线传输介质。
本文将围绕这两种传输介质展开讨论，并对其特点、应用场景以及优缺点进行解析。
一、有线传输介质有线传输介质是指通过物理电缆或光纤等有线连接进行数据传输的介质。
常见的有线传输介质包括双绞线、同轴电缆和光纤。
下面我们将逐一介绍它们的特点和应用场景。
1. 双绞线双绞线是一种由两根相互缠绕的绝缘导线组成的传输介质。
它具有以下特点：（1）成本低廉：相比于其他有线传输介质，双绞线的制造成本较低，因此在通信领域得到广泛应用。
（2）抗干扰性强：双绞线的绕制结构可以有效地减少外界干扰对信号传输的影响，保证数据传输的稳定性。
（3）传输距离有限：双绞线的传输距离相对较短，通常在100米以内。
双绞线广泛应用于局域网中，例如Ethernet网络中常用的RJ45接口就是通过双绞线进行数据传输。
2. 同轴电缆同轴电缆是一种由内部导体、绝缘层、金属屏蔽层和外部保护层构成的传输介质。
它具有以下特点：（1）传输速率高：同轴电缆可以支持较高的数据传输速率，适合于需要高带宽的应用场景。
（2）传输距离较长：相比于双绞线，同轴电缆的传输距离更长，可以达到几百米。
（3）抗干扰性一般：同轴电缆的屏蔽性能较好，但仍然存在一定的抗干扰能力。
同轴电缆曾广泛应用于传统的有线电视网络和以太网等领域，但随着光纤技术的发展，其应用范围逐渐受限。
3. 光纤光纤是一种利用光信号进行数据传输的传输介质。
它具有以下特点：（1）传输速率极高：光纤可以支持非常高的数据传输速率，可达到光的传播速度。
（2）传输距离远：光纤传输的距离相比其他有线传输介质更长，可以达到几十公里甚至更远。
（3）抗干扰性强：光纤的传输过程中不容易受到外界电磁干扰的影响，数据传输稳定可靠。
光纤已成为现代计算机网络中主要的传输介质，广泛应用于骨干网络、广域网和数据中心等领域。
在网络硬件中，还有一类不可忽视的就是网络传输介质了，我们通常称为网线。
目前比较常见的网线分细同轴线缆、粗同轴线缆、双绞线和光纤。
1.同轴电缆同轴电缆是很多朋友比较熟悉的一类传输介质，它是由一层层的绝缘线包裹着中央铜导体的电缆线，它的最大特点就是抗干扰能力好，传输数据稳定，而且价格也便宜，所以一度被广泛使用，如闭路电视线等。
然而以前同轴电缆采用较多，主要是因为同轴电缆组成的总线结构网络成本较低，但单条电缆的损坏可能导致整个网络瘫痪，维护也难，这是其最大的弊端。
以太网应用中的同轴电缆主要分为粗同轴电缆（10Base5）和细同轴电缆（10Base2）两种。
现在粗同轴电缆用得不多了，细同轴电缆还有些市场。
细同轴电缆线一般市场售价几元一米，不算太贵。
另外，同轴电缆是用来和BNC头相连的，市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品，大家可直接选用。
2.双绞线双绞线是一种柔性的通信电缆，包含着成对的绝缘铜线，它的特点是价格便宜，所以被广泛应用，如我们常见的电话线等。
根据最大传输速率的不同，双绞线可分为3类、5类及超5类。
3类双绞线的速率为10Mb/s，5类可达100Mb/s，而超5类则高达155Mb/s以上，可以适合未来多媒体数据传输的需求，所以推荐采用5类甚至超5类双绞线。
双绞线还可分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
STP双绞线虽然速率较低（只有4Mb/s），但抗干扰性比UTP双绞线强，所以价格也要贵许多，现在这类双绞线便宜的几元一米，贵的嘛可能十几元以上才能买到一米。
相比之下，UTP双绞线价格一般在一米一元左右，比较低廉。
另外，常用的10M和100M非屏蔽双绞线的流行叫法是10Base-T和100Base-T，大家在市面上经常可以见到。
和双绞线配套使用的还有RJ45水晶头，用于制作双绞线与网卡RJ45接口间的接头，其质量好坏直接关系到整个网络的稳定性，不可忽视。
3.光纤光缆光纤光缆是新一代的传输介质，与铜质介质相比，光纤无论是在安全性、可靠性还是网络性能方面都有了很大的提高。
同轴电缆与双绞线的区别？同轴电缆与双绞线的区别？1、同轴电缆同轴电缆具有价格较便宜、铺设较方便的优点(相对于光纤而言)，所以，一般在小范围的监控系统中，由于传输距离很近，使用同轴电缆直接传送监控图象对图象质量的损伤不大，能满足实际要求。
但是，根据对同轴电缆自身特性的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
一般来讲，信号频率越高，衰减越大。
视频信号的带宽很大，达到6MHz，并且，图象的色彩部分被调制在频率高端，这样，视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大。
所以，同轴电缆只适合于近距离传输图象信号，当传输距离达到200 米左右时，图象质量将会明显下降，特别是色彩变得暗淡，有失真感。
在工程实际中，为了延长传输距离，要使用同轴放大器。
同轴放大器对视频信号具有一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。
但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2 到3 个，否则无法保证视频传输质量，并且调整起来也很困难。
因此，在监控系统中使用同轴电缆时，为了保证有较好的图象质量，一般将传输距离范围限制在四、五百米左右。
另外，同轴电缆在监控系统中传输图象信号还存在着一些缺点：1）同轴电缆本身受气候变化影响大，图象质量受到一定影响；2）同轴电缆较粗，在密集监控应用时布线不太方便；3）同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；4）同轴电缆抗干扰能力有限，无法应用于强干扰环境；5）同轴放大器还存在着调整困难的缺点。
2、双绞线双绞线的使用由来已久，电话传输使用的就是双绞线，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线对。
网络传输介质是网络中发送方和接收方之间的物理路径，对网络的数据通信有一定的影响。
常用的传输介质有：双绞线，同轴电缆，光纤，无线传输介质。
简介网络传输介质是指在网络中传输信息的载体。
常用的传输介质分为两类：有线传输介质和无线传输介质。
（1）有线传输介质是指实现的物理连接部分在两个通信设备之间，可以将信号从一方传送到另一方。
有线传输介质主要具有双绞线，同轴电缆和光纤。
双绞线和同轴电缆传输电信号，光纤传输光信号。
（2）无线传输介质是指我们周围的自由空间。
我们可以利用无线电波在自由空间中传播，实现各种无线通信。
在自由空间中传输的电磁波可以根据频谱分为无线电波，微波，红外线，激光等，并将信息加载到电磁波上进行传输。
不同的传输媒体具有不同的特征。
它们的不同特性对网络中数据通信质量和通信速度的影响更大。
双绞线双绞线称为TP，一对或多对双绞线封装在绝缘护套中。
为了降低信号干扰的程度，电缆中的每对双绞线通常由两根绝缘铜线绞合。
因此，它被称为双绞线。
双绞线分为非屏蔽双绞线UTP和屏蔽双绞线STP。
1。
双绞线可分为非屏蔽双绞线UTP和屏蔽双绞线STP，适合短距离通信。
2。
非屏蔽双绞线电缆价格便宜，传输速度低，抗干扰能力差。
屏蔽双绞线具有更好的抗干扰能力和更高的传输速度，但价格相对昂贵。
双绞线需要插入RJ-45或RJ-11连接器。
市场上销售的UTP分为3类，4类，5类和5类：3类：传输速率支持10Mbps，外部保护橡胶薄，皮肤上有cat34：网络中不常用5种类型。
超级类别5：传输速率支持100Mbps或10Mbps，外部保护橡胶更厚，皮肤充满cat5。
超五类双绞线在传输信号时比普通的5类双绞线具有更小的衰减，抗干扰能力更强。
强，在100M网络中，干扰程度仅为普通5类线的1/4，而且这种类型的使用较少。
STP分为三种类型和五种类型。
STP在内部与UTP相同。
它由铝箔包围，抗干扰能力强，传输率高，但价格昂贵。
双绞线通常用于星形网络的接线连接。
TJG 厂内教育训练记录表日期：2016-03-16 时间2016-03-16 地点办公三楼会议室内容双绞线、光纤主讲人张君内容摘要：一、双绞线1.每一对双绞线由绞合在一起的相互绝缘的两根铜线组成，每根铜线的直径大约1mm。
2.分类2.1屏蔽双绞线抗干扰性好，性能高，用于远程中继线时，最大距离可以达到十几公里。
但成本也较高，所以一直没有广泛使用。
2.2非屏蔽双绞线非屏蔽双绞线的传输距离一般为100米由于它较好的性能价格比，目前被广泛使用。
有1、2、3、4、5五类，常用的是3类线和5类线，5类线既可支持100Mbps的快速以太网连接，又可支持到150Mbps的ATM数据传输，是连接桌面设备的首选传输介质。
3.特点及应用地理范围：成本较低；易受环境中电信号的干扰；100米左右二、同轴电缆1.同轴电缆由同轴的内外两个导体组成，内导体是一根金属线，外导体是一根圆柱形的套管，一般是细金属线编制成的网状结构，内外导体之间有绝缘层。
2.分类2.1基带同轴电缆的最大优点是抗干扰性强，而且支持多点连接。
缺点是物理可靠性不好，在公用机房、教学楼等人员嘈杂的地方，极易出现故障，而且一点发生故障，整段局域网都无法通信，所以基本已被非屏蔽双绞线所取代。
2.2宽带同轴电缆主要用于高带宽数据通信，支持多路复用。
3.特点及应用地理范围：成本适中；抗干扰能力较好；细缆小于800米粗缆小于2500米TJG 厂内教育训练记录表日期：2016-03-16 时间2016-03-16 地点办公三楼会议室内容双绞线、光纤主讲人张君三、光缆1.光纤即光导纤维。
利用光导纤维作为光的传输介质，以光波为信号载体的光纤通信。
光纤传输介质有室外光缆和室内光纤之分。
2分类：2.1.单模光纤指光纤做得极细，接近光波波长，光信号只能与光纤轴成单个可辨角度传输。
单模光纤成本较高，但性能很好，在几十公里内能以几千兆bps的速率传输数据。
2.2多模光纤的纤芯比单模的粗，光信号与光纤轴成多个可辨角度传输。
通信网络中的传输介质选择与性能比较通信网络的传输介质选择与性能比较随着信息技术的快速发展和应用的普及，通信网络的传输介质选择成为一个重要的决策因素。
不同的传输介质对网络性能和成本都有影响，因此，网络建设者和管理员需要仔细比较各种传输介质的特点，以便做出明智的选择。
本文将探讨通信网络中常见的传输介质，并从性能方面进行比较。
传输介质是信息在通信网络中传送的媒介，包括电缆、光纤、无线电波等。
以下是对这些传输介质进行详细描述，以及它们的性能比较。
1. 电缆：- 铜缆是传输电信号最常用的介质之一。
它的优点是成本低、可靠性高、易于安装和维护。
然而，铜缆的传输距离有限，带宽相对较低，对电磁干扰比较敏感。
- 同轴电缆适用于长距离广播传输，例如有线电视系统。
它的传输性能稳定，适用频率范围广，但成本较高。
- 双绞线是一种常用的局域网传输介质，例如以太网。
它具有较高的带宽和抗干扰能力，并且成本较低。
然而，双绞线的传输距离较短。
2. 光纤：- 光纤是一种用于长距离高速传输的传输介质。
它的优点是传输速度快、带宽大、抗干扰性强，适用于高速宽带连接和长距离数据传输。
然而，光纤的安装和维护相对复杂，成本较高，对弯曲和拉伸敏感。
- 多模光纤适用于短距离高速传输，例如局域网。
它的成本低于单模光纤，但传输距离较短且带宽较低。
3. 无线电波：- 无线电波是一种通过电磁场传输数据的方式。
它的优点是无需布设电缆或光纤，适用于移动通信和无线网络。
然而，无线电波的传输距离有限，易受干扰，带宽较低。
根据上述传输介质的特点，我们可以对它们进行性能比较，主要从以下几个方面考虑：1. 传输速度：光纤具有最高的传输速度，可达到光速的70%至90%。
无线电波和铜缆的传输速度较光纤慢，但具体速度取决于技术和设备的限制。
2. 传输距离：光纤是最适合长距离传输的介质，可以达到几十甚至上百公里。
铜缆和无线电波的传输距离较短，一般在几百米至几千米之间。
3. 带宽：光纤具有最大的带宽，可以支持高质量的音视频传输和大规模数据传输。
监控工程视频传输线路的选择
1、同轴电缆，只适合于0~300米距离传输。
2、双绞线，适合于0~2000米距离传输，配合无源双绞线传输器，可传输300米，配合有源双绞线传输器，可传输1800米。
1）传输距离远、传输质量高。
在传输距离达到1km或更远时，图象信号失真较小。
2）一根5类缆内有4对双绞线，如果使用一对线传送视频信号，另外的几对线还可以用来传输音频信号、控制信号或其它信号，提高了线缆利用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。
3）抗干扰能力强。
双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传送极好的图象信号。
而且，使用一根缆内的几对双绞线分别传送不同的信号，相互之间不会发生干扰。
3、光纤，适合于几公里距离传输
光纤和光端机应用在监控领域里主要是为了解决两个问题：一是传输距离，一是环境干扰。
双绞线和同轴电缆只能解决较短距离、小范围内的监控图象传输问题，如果需要传输数公里甚至上百公里距离的图象信号则需要采用光纤传输方式。
另外，对一些超强干扰场所，为了不受环境干扰影响，也要采用光纤传输方式。
电视监控系统的传输方式和常用线缆在监控系统中，监控图象的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图象和其它控制信号将直接关系到监控系统的质量和可靠性。
目前，在监控系统中用来传输图象信号的介质主要有同轴电缆、双绞线和光纤，对应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。
同轴电缆是较早使用，也是使用时间最长的传输方式。
后来，由于远距离和大范围图象监控的需要以及人们对监控图象质量的要求提高，监控网络中开始大量使用光纤来传输图象信号。
至于双绞线被使用到图象监控网络中则是近来的事，它的出现主要很好地解决了两个方面的问题：一方面，它解决了200 米至2000 米距离范围内高质量图象信号传输的问题，因为在这段距离范围内同轴电缆传输难以达到要求而光纤传输又显得不太经济；另一方面，它解决了大规模密集型监控网络的布线问题，双绞线自身的尺寸和柔软性克服了大量使用同轴电缆时的布线难题。
当然，双绞线还具有抗干扰能力强、价格便宜等优点。
正是由于双绞线很好地解决了长期困扰着人们的这些问题，所以它在监控网络的应用立即引起了业界广泛的关注，在较短的时间内已经被大量使用到工程实践中，并且取得了很好的应用成果。
每个监控工程都有其自身的特点和特殊性，因此在组建监控网络时需要充分考虑这些具体情况，选用最为合适的图象和信号传输方式。
鉴于同轴电缆、双绞线和光纤是目前监控系统中使用最广的三种传输介质，我们可以从几个方面对它们作一些分析和比较。
一、特点和传输特性分析1、同轴电缆同轴电缆具有价格较便宜、铺设较方便的优点(相对于光纤而言)，所以，一般在小范围的监控系统中，由于传输距离很近，使用同轴电缆直接传送监控图象对图象质量的损伤不大，能满足实际要求。
但是，根据对同轴电缆自身特性的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
一般来讲，信号频率越高，衰减越大。
视频信号的带宽很大，达到6MHz，并且，图象的色彩部分被调制在频率高端，这样，视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大。
关于同轴电缆和双绞线传输距离
2M 75欧姆同轴中继线最长传输距离：280M；
2M 120欧姆中继线最长传输距离：200M；
34M同轴中继线最长传输距离：140M；
45Mt同轴中继线最长传输距离：120M；
140M同轴中继线最长传输距离：70M；
155M 同轴中继线最长传输距离50~60M；
双绞线最大传输距离：100M。
一、关于同轴电缆传输距离
某种电接口信号在某种电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同轴线的衰减有关。
电接口的输入/输出口规范遵循ITU-T的建议，最重要的数值是输入允许衰减。
同轴线的衰减因素与其屏蔽层物理/电气特性及的传输信号的频率有关。
具体的：光网络产品的电接口主要有三种类型：第一类为同步数字系统155.52Mb/s电接口，第二类为准同步的2.048Mb/s电接口、34.368Mb/s电接口、139.264Mb/s电接口，第三类为时钟2.048Mb/s电接口、2.048MHz电接口。
对于同轴线来说：对于同一种信号在不同型号的电缆中传输，哪种电缆的屏蔽性强，衰减小，这种电缆的传输距离就长。
一般屏蔽层致密性高、或多层屏蔽的电缆其传输距离长。
对于同一种电缆传输不同的信号，哪种信号的频率低，那种信号传输距离就长。
一般衰减频率特性遵循近似频率平方根的规律。
那么我们就可以根据电接口规范和上表来估算该信号的最长传输距离：
例如：2M（75欧姆）电口输入（中频）允许衰减为6dB，该单层同轴电缆在1MHz频率下的衰减0. 021dB，因此最长传输距离约为6/0.021=285.7m；
二、关于双绞线的传输距离
双绞线的最大传输距离为100m。
如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。
如安装4个中继器连接5个网段，则最大传输距离可达500m。
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：
1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS 规范令牌传递协议的旧的令牌网。
3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。
4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。
这是最常用的以太网电缆。
6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structur al Return Loss)、更小的时延误差，性能得到很大提高。
超5类线主要用于千兆位以太网（1000Mbps）。
7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（P
S-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
