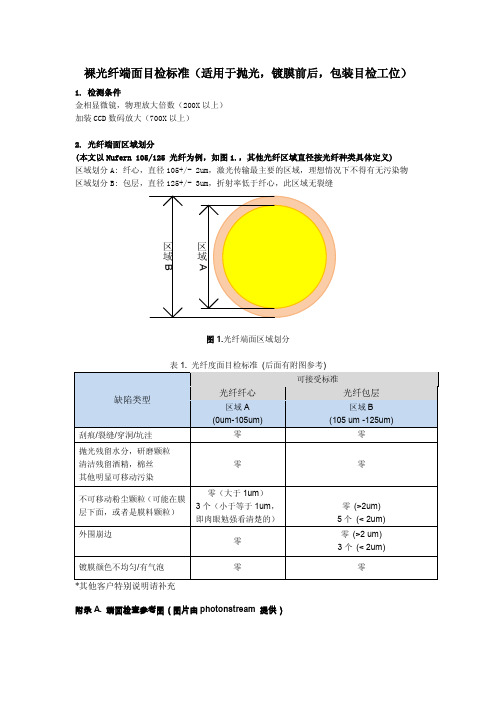

裸光纤端面目检标准（适用于抛光，镀膜前后，包装目检工位）
1. 检测条件
金相显微镜，物理放大倍数（200X以上）
加装CCD数码放大（700X以上）

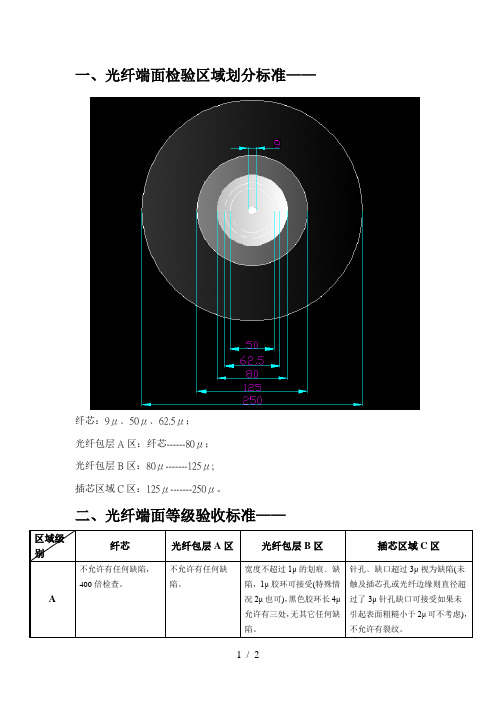

2. 光纤端面区域划分
(本文以Nufern 105/125 光纤为例，如图1.，其他光纤区域直径按光纤种类具体定义)
区域划分A: 纤心，直径105+/- 2um，激光传输最主要的区域，理想情况下不得有无污染物区域划分B: 包层，直径125+/- 3um，折射率低于纤心，此区域无裂缝
图1.光纤端面区域划分
表1. 光纤度面目检标准(后面有附图参考)
附录A. 端面检查参考图（图片由photonstream 提供）
图 A.1(高反膜)好图 A.2 (增透膜) 好
图 A.3 可接受图 A.4 可接受
图 A.5 拒绝图 A.6 拒绝
刮痕，粉尘颗粒暗坑，穿洞/坑洼/焦点/污染物
图A.7拒绝图A.8 拒绝
很多颗粒污染纤芯大脏污
图 A.9 拒绝图 A.10 拒绝
液体残留+崩边镀膜层扭曲
3. 光纤镀膜端侧面检查
此区域为已经剥除环氧涂覆层的裸光纤(图 2.的fiber tip), 镀膜后，膜层有一定的厚度（50~1200nm 不等）, 前端侧面会有一些镀膜材料的污染，显示斑斓色。
图2. 镀膜端光纤侧面
表2. 光纤头侧面检验标准（图3）
A.好
B.有液体污染
C.有压痕，斜面过大
图3. 光纤侧面判断标准。

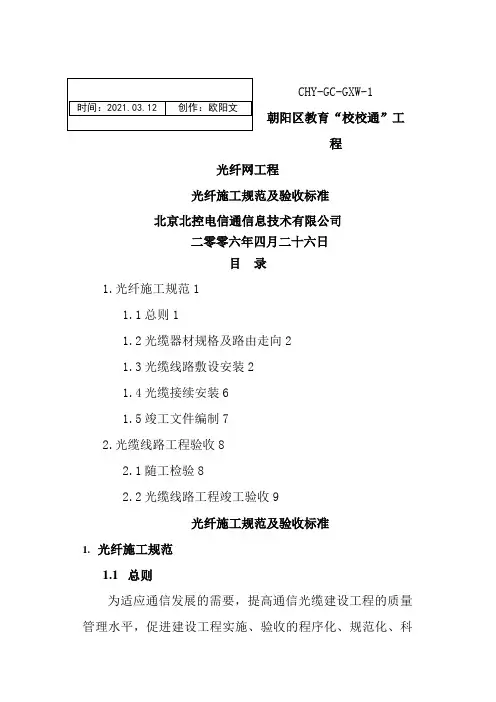

光纤施工规范及验收标准The manuscript was revised on the evening of 2021CHY-GC-GXW-1 Array朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日目录光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。
本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。
改建、扩建及其它类似光缆线路工程也应参照执行。
工程验收包括：隐蔽工程检验、及工程竣工验收。
工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。
工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。
本规范未尽事宜，可参考现行相关验收规范及工程设计文件。
1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。
⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。
⏹光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期内。
必要时还需要进行气闭性试验。
1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。
⏹光缆线路穿越河流，应按设计规定方式过河。
1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。
朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日目录1.光纤施工规范 (2)1.1总则 (2)1.2光缆器材规格及路由走向 (2)1.3光缆线路敷设安装 (3)1.4光缆接续安装 (6)1.5竣工文件编制 (7)2.光缆线路工程验收 (8)2.1随工检验 (8)2.2光缆线路工程竣工验收 (9)光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。
本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。
改建、扩建及其它类似光缆线路工程也应参照执行。
工程验收包括：隐蔽工程检验、及工程竣工验收。
工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。
工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。
本规范未尽事宜，可参考现行相关验收规范及工程设计文件。
1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。
⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。
⏹光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期内。
必要时还需要进行气闭性试验。
1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。
⏹光缆线路穿越河流，应按设计规定方式过河。
1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。
光缆线路工程验收标准一、机房端1、入局光缆在进出孔、ODF架端要挂牌编号，标牌与竣工资料相符；2、进/出局光缆和用户光缆应全部检查光缆的预留长度、盘放安置、保护措施及成端质量。
3、进/出局光缆内的金属构件在终端处要接地；4、入局光缆进出孔要用防火泥堵塞；5、光缆在槽道中布放应顺直，无明显扭绞、交叉，不得溢出槽道，拐弯适度，无死弯，光缆进出槽道部位应绑扎并有挂牌；二、交接箱1、交接箱装配应零配件齐全，接头排应无损坏，端子牢固，编扎好的成端光缆应在箱内固定，并进行对号测试和绝缘测试，漆面应完好。
2、交接箱必须单设接地，接地线应符合设计要求，其接地电阻应不大于10欧姆。
进入交接箱的光缆必须接地并挂标识牌。
3、交接箱箱号、光缆编号的漆写（印）应符合设计要求，交接箱箱盖的内侧有光缆线路路由示意图。
交接箱内跳纤布放合理、整齐，无接头且不影响模块支架开启；4、墙式交接箱的安装位置，应选择坚实、牢固、安全的墙面，交接箱底部距地平线、箱体距墙角应符合设计要求（包括室内交接箱）；架空交接箱的安装，应根据设计要求采用H型杆，并加装工作平台；落地式交接箱的安装位置的选择箱体就位的坚固件必须牢固、安全、可靠，安装高度、防潮措施应符合设计要求。
5、成端是否规范（要有余留，保证可随时调换，特别是主干光缆部分）6、交接箱下方光缆进出口、光缆引管上端必须进行防鼠、蚁处理。
三、线路架空杆路：1、架空光缆抽查的长度应不小于光缆全长的10%，沿线检查杆路与其他设施间距（含垂直、水平）、光缆及接头安装质量、预留光缆盘放、与其他线路交越、靠近供电线保护措施。
2、电杆应按设计规定的杆距立杆。
一般情况下，市区光缆线路的杆距为35～40m，郊区明线线路的杆距为45～50m。
因地形特殊情况距离不要超过65米。
3、竖立电杆应达到下列标准：直线线路的电杆位置应在线路路由的中心线上，电杆中心线与路由中心线的左右偏差应不大于50㎜，电杆本身应上下垂直。
角杆应在线路转角点内移，水泥电杆的内移值为100～150㎜，木杆的内移值为200～400㎜，因地形限制或装撑木的角杆可不内移。
光缆工程验收规范标准最新光缆工程验收是确保光缆系统质量、功能和安全性的重要环节。
以下是根据最新行业标准制定的光缆工程验收规范标准内容：一、工程验收前的准备工作1. 确认工程合同和设计文件的完整性，确保所有工程细节与合同及设计相符。
2. 检查施工单位提交的工程竣工报告、施工日志、测试报告等文档。
3. 组织专业验收团队，包括但不限于项目经理、工程师、质量监督员等。
二、现场验收流程1. 外观检查：对光缆线路的敷设、固定、保护措施等进行目视检查，确保无明显损伤和缺陷。
2. 接地系统检查：确认光缆接地系统符合设计要求，接地电阻应满足安全标准。
3. 光缆测试：进行光缆损耗测试、光纤长度测试、光纤连续性测试等，确保传输性能符合标准。
4. 设备检查：对光缆接头盒、终端盒、分光器等设备进行检查，确保安装正确、性能稳定。
5. 环境适应性检查：评估光缆工程对环境变化的适应性，如温度、湿度等。
三、验收标准1. 光缆敷设应符合国家和行业相关标准，无损伤、无错位。
2. 光缆接头应密封良好，无渗漏现象。
3. 光纤损耗应低于设计值，确保信号传输质量。
4. 光纤长度应与设计图纸一致，误差范围在允许范围内。
5. 光缆接地系统应可靠，接地电阻符合安全要求。
四、验收记录1. 所有检查项目应有详细的记录，包括检查时间、检查人员、检查结果等。
2. 对发现的问题应记录在案，并要求施工单位限期整改。
3. 整改完成后，应重新进行验收，直至满足所有标准。
五、验收结论1. 根据验收结果，形成验收结论报告，明确指出工程是否合格。
2. 如工程不合格，应详细说明不合格原因及整改要求。
3. 合格工程应颁发验收合格证书，并由参与验收的所有人员签字确认。
六、后续维护1. 验收合格后，施工单位应提供详细的维护手册和操作指南。
2. 业主单位应建立光缆工程的定期检查和维护机制，确保长期稳定运行。
请注意，以上内容为示例性规范，具体工程的验收标准可能会根据实际情况和地方规定有所不同。
光接入网现场验收内容及标准一、光缆验收标准1、管道光缆敷设一〕敷设管道光缆的孔位应符合设计要求。
二〕在孔径90mm 及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人〔手〕孔间一次性敷设三根或三根以上的子管。
三〕子管不得跨人〔手〕孔敷设，子管在管道内不得有接头。
四〕子管在人〔手〕孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。
五〕光缆敷设前应按“8”字盘放，管井边缘要做好保护，防止光缆外皮被刮破。
六〕光缆敷设应符合以下要求：〔1〕应按照设计要求的A、B端敷设光缆。
〔2〕敷设光缆时的牵引力应符合设计要求。
〔3〕光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5 倍。
〔4〕光缆出管孔150mm 以内不得做弯曲处理。
〔5〕管道光缆根据接入需要按设计要求进行中间人孔预留。
光缆余长应在人孔内盘放并固定。
〔6〕敷设后的管道光缆在人〔手〕孔内应排列、固定整齐。
光缆在人〔手〕孔内子管外的部分应按设计要求保护。
〔7〕管孔及子管管孔均应按设计要求的材料进行堵塞。
〔8〕光缆在每个人孔内应按设计要求或建设单位的规定做好标志。
2、埋式光缆敷设一〕直埋光缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合上表的要求。
光缆在沟底应自然平铺状态，不得有绷紧腾空现象。
二〕直埋光缆与其他建筑设施平行或交越时的最小净距应符合设计要求。
三〕光缆可同其他通信光缆同沟敷设，同沟敷设时应平行排列，不得重叠或交叉，缆间的平行净距应≥100mm。
四〕回填土应符合以下要求：〔1〕充气的光缆在回填土前必须做好保气工作。
〔2〕先填细土，后填普通土，且不得损伤沟内光缆及其他管线。
〔3〕市区或市郊埋设的光缆在回填300mm细土后，盖红砖保护。
每回填土约300mm处应夯实一次，并及时做好余土清理工作。
〔4〕回土夯实后的光缆沟，在车行路面或地砖人行道上应与路面平齐，回土在路面修复前不得有凹陷现象；土路可高出路面50～100mm，郊区大地可高出150mm左右。
2011年商务光纤接入网验收标准二零零七年八月一概述本标准为商务光纤接入网工程竣工验收标准，改扩建及其它类似光缆线路也可参照试行。
二、验收标准2.1 光缆器材规格及路由走向2.1.1 光缆、器材规格、程式及数量应符合设计及订货合同要求。
2.1.2 光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
2.2 光缆路由走向2.2.1 光缆线路路由及敷设方式，应以批准的施工图设计为依据。
较小的路由变更，由监理、施工人员提出，经业主同意后的签证；较大路由变更，应有设计单位出具变更文件及业主的批准。
2.3 管道竣工验收技术要求2.4 杆路竣工验收技术要求表一杆路竣工验收技术要求表二电杆与其它建筑物间的最小净距表表三架空线光缆最低线条跨越其它建筑物的最少垂直距离表2.5 光缆交接箱竣工验收技术要求3、光缆竣工验收技术要求3.1光缆敷设竣工验收技术要求3.2光缆测试：3.2.1光纤衰减测试：在1310nm波长上的衰减系数：≤0.36 dB/km在1288 nm～1339 nm波长范围内，任一波长上光纤的衰减系数与1310 nm波长上的衰减系数相比，其差值不大于0.03 dB/km。
在1550nm波长上的衰减系数：≤0.22 dB/km在1480 nm～1580 nm波长范围内，任一波长上光纤的衰减系数与1550 nm波长上的衰减系数相比，其差值不大于0.02 dB/km。
用OTDR检测任意一根光纤（1310 nm及1550 nm），其衰减曲线都具有良好的线性，无明显台阶。
任意500M光纤的衰减值都不大于（αmean + 0.1dB/Km）/ 2。
αmean是光纤的平均衰减系数。
光纤在1310 nm波长和1550nm波长上的衰减直方图和样本数及光纤在1200 nm～1600nm 波长范围内的典型衰减光谱图见文件2。
⑼光纤在1550nm波长上的弯曲衰减特性:光纤以37.5mm弯曲半径松绕100圈后，在1550nm波长上，衰减增加值＜0.5 dB。
朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日目录1.光纤施工规范11.1总则11.2光缆器材规格及路由走向21.3光缆线路敷设安装21.4光缆接续安装61.5竣工文件编制72.光缆线路工程验收82.1随工检验82.2光缆线路工程竣工验收9光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。
本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。
改建、扩建及其它类似光缆线路工程也应参照执行。
工程验收包括：隐蔽工程检验、及工程竣工验收。
工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。
工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。
本规范未尽事宜，可参考现行相关验收规范及工程设计文件。
1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。
⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。
⏹光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期内。
必要时还需要进行气闭性试验。
1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。
⏹光缆线路穿越河流，应按设计规定方式过河。
1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。
