变电站二次回路常见异常处理

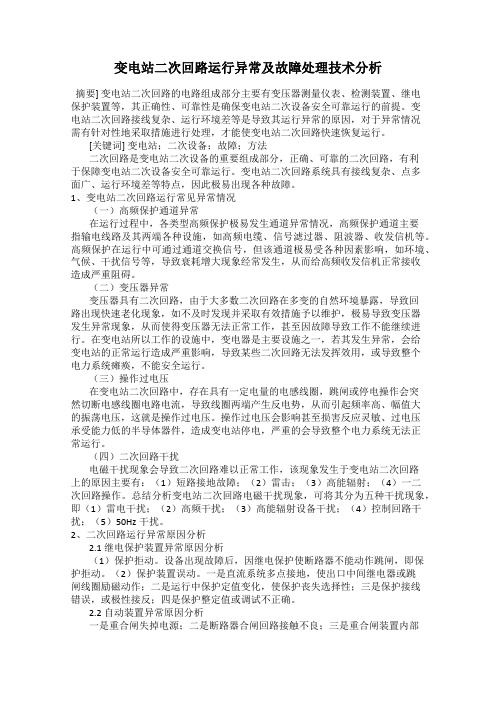

变电站二次回路运行异常及故障处理技术分析摘要] 变电站二次回路的电路组成部分主要有变压器测量仪表、检测装置、继电保护装置等，其正确性、可靠性是确保变电站二次设备安全可靠运行的前提。

变电站二次回路接线复杂、运行环境差等是导致其运行异常的原因，对于异常情况需有针对性地采取措施进行处理，才能使变电站二次回路快速恢复运行。

[关键词] 变电站；二次设备；故障；方法二次回路是变电站二次设备的重要组成部分，正确、可靠的二次回路，有利于保障变电站二次设备安全可靠运行。

变电站二次回路系统具有接线复杂、点多面广、运行环境差等特点，因此极易出现各种故障。

1、变电站二次回路运行常见异常情况（一）高频保护通道异常在运行过程中，各类型高频保护极易发生通道异常情况，高频保护通道主要指输电线路及其两端各种设施，如高频电缆、信号滤过器、阻波器、收发信机等。

高频保护在运行中可通过通道交换信号，但该通道极易受各种因素影响，如环境、气候、干扰信号等，导致衰耗增大现象经常发生，从而给高频收发信机正常接收造成严重阻碍。

（二）变压器异常变压器具有二次回路，由于大多数二次回路在多变的自然环境暴露，导致回路出现快速老化现象，如不及时发现并采取有效措施予以维护，极易导致变压器发生异常现象，从而使得变压器无法正常工作，甚至因故障导致工作不能继续进行。

在变电站所以工作的设施中，变电器是主要设施之一，若其发生异常，会给变电站的正常运行造成严重影响，导致某些二次回路无法发挥效用，或导致整个电力系统瘫痪，不能安全运行。

（三）操作过电压在变电站二次回路中，存在具有一定电量的电感线圈，跳闸或停电操作会突然切断电感线圈电路电流，导致线圈两端产生反电势，从而引起频率高、幅值大的振荡电压，这就是操作过电压。

操作过电压会影响甚至损害反应灵敏、过电压承受能力低的半导体器件，造成变电站停电，严重的会导致整个电力系统无法正常运行。

（四）二次回路干扰电磁干扰现象会导致二次回路难以正常工作，该现象发生于变电站二次回路上的原因主要有：（1）短路接地故障；（2）雷击；（3）高能辐射；（4）一二次回路操作。

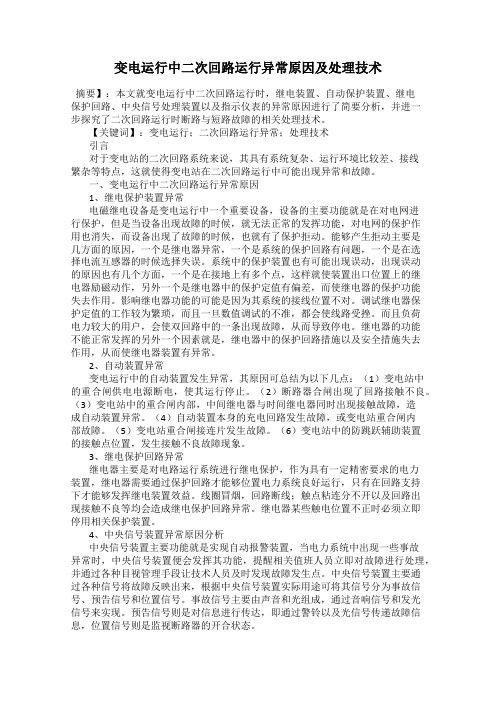

变电运行中二次回路运行异常原因及处理技术摘要】：本文就变电运行中二次回路运行时，继电装置、自动保护装置、继电保护回路、中央信号处理装置以及指示仪表的异常原因进行了简要分析，并进一步探究了二次回路运行时断路与短路故障的相关处理技术。

【关键词】：变电运行；二次回路运行异常；处理技术引言对于变电站的二次回路系统来说，其具有系统复杂、运行环境比较差、接线繁杂等特点，这就使得变电站在二次回路运行中可能出现异常和故障。

一、变电运行中二次回路运行异常原因1、继电保护装置异常电磁继电设备是变电运行中一个重要设备，设备的主要功能就是在对电网进行保护，但是当设备出现故障的时候，就无法正常的发挥功能，对电网的保护作用也消失，而设备出现了故障的时候，也就有了保护拒动。

能够产生拒动主要是几方面的原因，一个是继电器异常，一个是系统的保护回路有问题，一个是在选择电流互感器的时候选择失误。

系统中的保护装置也有可能出现误动，出现误动的原因也有几个方面，一个是在接地上有多个点，这样就使装置出口位置上的继电器励磁动作，另外一个是继电器中的保护定值有偏差，而使继电器的保护功能失去作用。

影响继电器功能的可能是因为其系统的接线位置不对。

调试继电器保护定值的工作较为繁琐，而且一旦数值调试的不准，都会使线路受挫。

而且负荷电力较大的用户，会使双回路中的一条出现故障，从而导致停电。

继电器的功能不能正常发挥的另外一个因素就是，继电器中的保护回路措施以及安全措施失去作用，从而使继电器装置有异常。

2、自动装置异常变电运行中的自动装置发生异常，其原因可总结为以下几点：（1）变电站中的重合闸供电电源断电，使其运行停止。

（2）断路器合闸出现了回路接触不良。

（3）变电站中的重合闸内部，中间继电器与时间继电器同时出现接触故障，造成自动装置异常。

（4）自动装置本身的充电回路发生故障，或变电站重合闸内部故障。

（5）变电站重合闸接连片发生故障。

（6）变电站中的防跳跃辅助装置的接触点位置，发生接触不良故障现象。

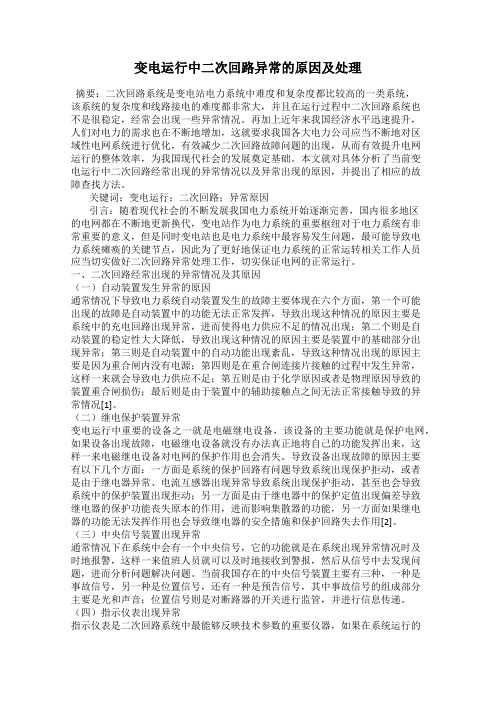

变电运行中二次回路异常的原因及处理摘要：二次回路系统是变电站电力系统中难度和复杂度都比较高的一类系统，该系统的复杂度和线路接电的难度都非常大，并且在运行过程中二次回路系统也不是很稳定，经常会出现一些异常情况。

再加上近年来我国经济水平迅速提升，人们对电力的需求也在不断地增加，这就要求我国各大电力公司应当不断地对区域性电网系统进行优化，有效减少二次回路故障问题的出现，从而有效提升电网运行的整体效率，为我国现代社会的发展奠定基础。

本文就对具体分析了当前变电运行中二次回路经常出现的异常情况以及异常出现的原因，并提出了相应的故障查找方法。

关键词：变电运行；二次回路；异常原因引言：随着现代社会的不断发展我国电力系统开始逐渐完善，国内很多地区的电网都在不断地更新换代，变电站作为电力系统的重要枢纽对于电力系统有非常重要的意义，但是同时变电站也是电力系统中最容易发生问题，最可能导致电力系统瘫痪的关键节点，因此为了更好地保证电力系统的正常运转相关工作人员应当切实做好二次回路异常处理工作，切实保证电网的正常运行。

一、二次回路经常出现的异常情况及其原因（一）自动装置发生异常的原因通常情况下导致电力系统自动装置发生的故障主要体现在六个方面，第一个可能出现的故障是自动装置中的功能无法正常发挥，导致出现这种情况的原因主要是系统中的充电回路出现异常，进而使得电力供应不足的情况出现；第二个则是自动装置的稳定性大大降低，导致出现这种情况的原因主要是装置中的基础部分出现异常；第三则是自动装置中的自动功能出现紊乱，导致这种情况出现的原因主要是因为重合闸内没有电源；第四则是在重合闸连接片接触的过程中发生异常，这样一来就会导致电力供应不足；第五则是由于化学原因或者是物理原因导致的装置重合闸损伤；最后则是由于装置中的辅助接触点之间无法正常接触导致的异常情况[1]。

（二）继电保护装置异常变电运行中重要的设备之一就是电磁继电设备，该设备的主要功能就是保护电网，如果设备出现故障，电磁继电设备就没有办法真正地将自己的功能发挥出来，这样一来电磁继电设备对电网的保护作用也会消失。

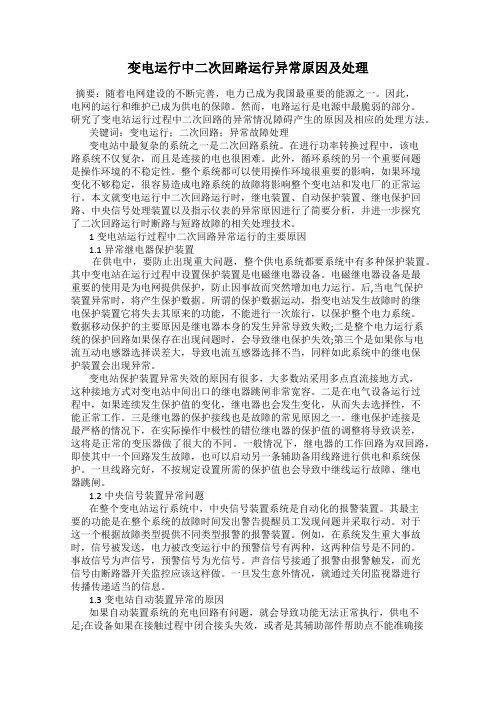

变电运行中二次回路运行异常原因及处理摘要：随着电网建设的不断完善，电力已成为我国最重要的能源之一。

因此，电网的运行和维护已成为供电的保障。

然而，电路运行是电源中最脆弱的部分。

研究了变电站运行过程中二次回路的异常情况障碍产生的原因及相应的处理方法。

关键词：变电运行；二次回路；异常故障处理变电站中最复杂的系统之一是二次回路系统。

在进行功率转换过程中，该电路系统不仅复杂，而且是连接的电也很困难。

此外，循环系统的另一个重要问题是操作环境的不稳定性。

整个系统都可以使用操作环境很重要的影响，如果环境变化不够稳定，很容易造成电路系统的故障将影响整个变电站和发电厂的正常运行。

本文就变电运行中二次回路运行时，继电装置、自动保护装置、继电保护回路、中央信号处理装置以及指示仪表的异常原因进行了简要分析，并进一步探究了二次回路运行时断路与短路故障的相关处理技术。

1变电站运行过程中二次回路异常运行的主要原因1.1异常继电器保护装置在供电中，要防止出现重大问题，整个供电系统都要系统中有多种保护装置。

其中变电站在运行过程中设置保护装置是电磁继电器设备。

电磁继电器设备是最重要的使用是为电网提供保护，防止因事故而突然增加电力运行。

后,当电气保护装置异常时，将产生保护数据。

所谓的保护数据运动，指变电站发生故障时的继电保护装置它将失去其原来的功能，不能进行一次旅行，以保护整个电力系统。

数据移动保护的主要原因是继电器本身的发生异常导致失败;二是整个电力运行系统的保护回路如果保存在出现问题时，会导致继电保护失效;第三个是如果你与电流互动电感器选择误差大，导致电流互感器选择不当，同样如此系统中的继电保护装置会出现异常。

变电站保护装置异常失效的原因有很多，大多数站采用多点直流接地方式，这种接地方式对变电站中间出口的继电器跳闸非常宽容。

二是在电气设备运行过程中，如果连续发生保护值的变化，继电器也会发生变化，从而失去选择性，不能正常工作。

三是继电器的保护接线也是故障的常见原因之一。

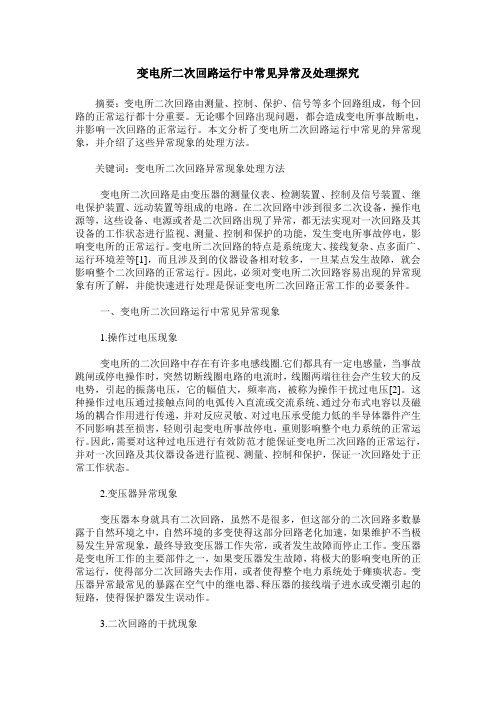

变电所二次回路运行中常见异常及处理探究摘要：变电所二次回路由测量、控制、保护、信号等多个回路组成，每个回路的正常运行都十分重要。

无论哪个回路出现问题，都会造成变电所事故断电，并影响一次回路的正常运行。

本文分析了变电所二次回路运行中常见的异常现象，并介绍了这些异常现象的处理方法。

关键词：变电所二次回路异常现象处理方法变电所二次回路是由变压器的测量仪表、检测装置、控制及信号装置、继电保护装置、远动装置等组成的电路。

在二次回路中涉到很多二次设备，操作电源等，这些设备、电源或者是二次回路出现了异常，都无法实现对一次回路及其设备的工作状态进行监视、测量、控制和保护的功能，发生变电所事故停电，影响变电所的正常运行。

变电所二次回路的特点是系统庞大、接线复杂、点多面广、运行环境差等[1]，而且涉及到的仪器设备相对较多，一旦某点发生故障，就会影响整个二次回路的正常运行。

因此，必须对变电所二次回路容易出现的异常现象有所了解，并能快速进行处理是保证变电所二次回路正常工作的必要条件。

一、变电所二次回路运行中常见异常现象1.操作过电压现象变电所的二次回路中存在有许多电感线圈.它们都具有一定电感量，当事故跳闸或停电操作时，突然切断线圈电路的电流时，线圈两端往往会产生较大的反电势，引起的振荡电压，它的幅值大，频率高，被称为操作干扰过电压[2]。

这种操作过电压通过接触点间的电弧传入直流或交流系统、通过分布式电容以及磁场的耦合作用进行传递，并对反应灵敏、对过电压承受能力低的半导体器件产生不同影响甚至损害，轻则引起变电所事故停电，重则影响整个电力系统的正常运行。

因此，需要对这种过电压进行有效防范才能保证变电所二次回路的正常运行，并对一次回路及其仪器设备进行监视、测量、控制和保护，保证一次回路处于正常工作状态。

2.变压器异常现象变压器本身就具有二次回路，虽然不是很多，但这部分的二次回路多数暴露于自然环境之中，自然环境的多变使得这部分回路老化加速，如果维护不当极易发生异常现象，最终导致变压器工作失常，或者发生故障而停止工作。

变电运行中二次回路运行异常原因及处理措施发布时间：2021-10-27T01:45:07.049Z 来源：《当代电力文化》2021年21期作者：朱严明[导读] 在我国社会经济水平迅速提高的背景下，我国对于电力能源资源的需求也在不断增大。

朱严明深圳供电局有限公司广东深圳 518000摘要：在我国社会经济水平迅速提高的背景下，我国对于电力能源资源的需求也在不断增大。

在变电运行中，一旦二次回路出现运行异常状况，就会导致整体电力系统出现故障。

基于此，本文将对变电运行中二次回路运行异常的原因以及其处理措施进行分析研究。

关键词：变电运行；二次回路；运行异常；处理措施引言随着我国国民经济水平的快速提高，电力能源在我国社会生产生活各领域行业中的需求迅速增加，电能在我国社会生产生活中扮演着重要的角色，是社会生产生活中所必须的能源。

变电站是电力系统中对电压、电流进行变换、接受与分配电能的主要场所，是电力系统的重要组成部分、枢纽与节点。

在电力系统的运行中，二次回路系统是十分关键且重要的组成部分，一旦二次回路出现异常运行情况，将会从多个方面影响着电力系统正常功能作用的发挥。

因此，文章对变电运行中二次回路运行异常原因以及处理措施方法进行分析研究，有着重要的价值和现实的意义。

1、变电运行二次回路概述对变电运行中二次回路运行异常情况进行原因与处理措施进行分析，首先应当对变电运行中二次回路系统进行细致地了解和认知。

二次回路系统是由二次设备相互连接，构成对一次设备进行监测、控制、调节与保护的电气回路系统。

二次回路系统主要包括断路器、隔离开关回路、继电保护回路、操作电源回路以及测量回路等，是变电站组成部分中最为复杂的系统之一。

二次回路系统结构复杂，接电难度大，接线复杂，容易在运行中出现异常或是故障情况，从而影响到电网的正常工作运行[1]。

因此，相关电力工作人员与电力企业必须要关注和重视变电运行二次回路系统的工作状态，对其异常运行的原因进行分析，并进行处理，保证电网的稳定、安全运行。

变电运行中二次回路运行异常原因及处理措施摘要：当电力系统发生故障，运行异常时，继电保护装置可以通过控制回路的二次电缆，快速、有选择地切除故障元件，以保证非故障部件能够继续安全运行，并及时发出报警信号。

因此，加强对变电站继电保护二次回路潜在隐患的排查，将有效保证继电保护装置的稳定运行。

然而，随着变电站规模的不断扩大，继电保护二次回路的研究变得越来越复杂。

基于这一背景，有必要及时研究和探索隐患的排查方法，并采取相关防范措施。

关键词：变电运行；二次回路；原因前言：二次电路系统是由相互连接的二次设备组成的电路系统，用于监控、控制、调节和保护一次设备。

它主要包括断路器和隔离开关电路、继电保护电路、操作电源电路和测量电路，是变电站中最复杂的系统之一。

该系统结构复杂，接电越困难，接线越复杂，运行中容易出现异常和故障，影响电网的正常运行。

因此，相关电力人员有必要研究变电站运行中二次回路异常运行的原因及其处理措施，以确保我国电网稳定、安全、可靠运行。

1.变电站运行中二次回路异常运行的原因1.1异常自动装置系统自动装置异常的原因很多。

总的来说有六个方面。

第一种是自动装置中的自动功能混乱。

造成这种现象的主要原因是处理装置中没有重合闸的电源。

二是自动装置不稳定，主要是装置的基础部分不正常。

第三，自动装置中的功能无法发挥，这是由于系统中充电电路的异常情况，使其供电不足。

第四种是装置中的重合闸接头接触时出现异常。

第五，装置中的辅助触点不能接触良好。

第六，装置的关闭是损坏或物理原因造成的，也可能是化学原因造成的。

1.2中央信号装置异常中央信号装置是用于监测变电站电气设施运行状态的各种信号装置的总称。

当系统正常运行时，中央信号装置能清楚地显示断路器和隔离开关的开/关位置。

当系统出现故障时，中央信号装置会通过音响或灯光设备发出报警信号，提醒工作人员及时发现系统故障并解决。

而且中央信号装置的报警信号一般分为提前报警信号、事故信号和位置信号三种，三者也有相应的信号装置。

变电站二次回路常见故障和处理方法变电站二次回路是电气系统中的一个重要组成部份。

二次回路发生故障，直接影响电气设备和电力系统的安全运行，甚至造成极其严重的后果。

因此，二次回路一旦发生故障，应迅速准确作出判断，排除故障。

二次回路的故障原因可分为两大类，一是二次回路断路故障，二是二次回路短路故障。

其中以二次回路断路故障居多。

一、二次回路断路故障判断变电站内二次回路断线是时常发生的故障。

二次回路断线总体上分为：电流互感器二次回路断线、电压互感器二次回路断线及直流系统二次回路断线等。

二次回路断路有以下几种检查方法：1、导通法此方法是用万用表的欧姆档测量电阻。

不能使用兆欧表，因为兆欧表对回路中各原件接触不良或者电阻元件变值的故障测不出来。

用导通法检查时，必须先断开被测回路的电源，否则会烧坏表计。

普通不带电压、电流回路可用此方法测量检查。

用导通法查找回路不通的原理，是通过测某两点之间电阻值的变化来判别故障。

对于接触良好的接触点，电阻应为零，严重接触不良时有一定的阻值，未接通的触电其两端电阻非常大；对于电流线圈，其电阻应很小(近于零) ；对于电压线圈和电阻元件，其限值应于标称值相近。

2、测电压降法测电压降法是用万用表的直流电压档，测回路中各元件上的电压降。

查回路不通故障无需断开电源，因此无导通法的缺点。

测量时所选用表计量程应稍大于电源电压。

该方法原理是：在回路接通的情况下，接触良好的接点两端电压应等于零，若不等于零(有一定值)或者为全电压(电源电压)，则说明回路其他元件良好而该触电接触不良或者未接触。

电流线圈两端电压应近于零，过大则有问题，电阻元件及电压线圈两端则应有一定的电压，回路中仅有一个电压线圈且无串联电阻时，线圈两端电压不应比电源电压低得很多。

线圈两端电压正常而其接点不动，说明线圈断线。

3、对地电位法用此方法查二次回路不通故障，也无需断开电源。

测前应首先分析回路各点的对地电位，然后再开展测量，将分析结果和所测值及极性相比较。

变电运行中二次回路运行异常分析及对策研究二次回路是电力变电所中运行的重要部分，用于测量、保护、控制和通信。

在变电站的运行中，可能会出现二次回路运行异常的情况，需要进行分析和对策研究，以保证变电站的正常运行。

1.电缆接触不良：二次回路中使用的电缆可能会出现接触不良的情况，导致信号传输不畅或无法正常传输。

分析时可以使用示波器等工具进行实测，检查信号的波形和幅值是否正常，如果发现异常可以采取重新连接电缆或更换电缆的对策。

2.仪器设备故障：二次回路中的仪器设备可能会出现故障，如测量仪表显示不准确或控制继电器失灵等。

分析时需要对仪器设备进行检修和维护，确保其正常运行。

如果设备故障无法恢复，需要及时更换设备。

3.线路短路或断路：二次回路中的线路可能会发生短路或断路，导致信号传输中断或异常。

分析时需要对线路进行检查，确定是否有短路或断路的情况发生。

如果发现异常，可以采取检修或更换线路的对策，确保信号的正常传输。

4.信号干扰：二次回路中的信号可能会受到外部干扰，导致运行异常。

分析时需要对可能的干扰源进行筛查，并采取屏蔽、隔离或增加滤波器等对策，以减小干扰对信号的影响。

对于二次回路运行异常的对策研究，可以从以下几个方面进行：1.定期检修和维护：定期对二次回路进行检修和维护，保持设备的正常运行。

包括清洁仪器设备、检查电缆连接情况、检修控制继电器等。

2.提高设备的可靠性：采用可靠性较高的仪器设备和电缆，并加强设备的防护措施，降低设备故障的发生率。

3.加强监测和诊断：通过安装监测设备和系统，实时监测二次回路的运行情况，并对异常进行诊断和分析，及时采取对策。

4.强化培训和技术支持：加强运行人员的培训，提高其对二次回路运行异常的识别和处理能力。

并提供及时的技术支持，解决运行中遇到的问题。

总之，二次回路运行异常的分析和对策研究是保证变电站正常运行的重要工作。

通过采取合适的对策，可以有效降低二次回路的故障率，提高变电站的可靠性和运行效率。

变电运行中二次回路运行异常原因及处理措施分析发布时间：2022-12-05T09:00:47.548Z 来源：《福光技术》2022年23期作者：王迪[导读] 电网运行建设不断完善，电力作为我国重要的能源，对促进城市发展、保证人们生活质量都有积极的影响。

国网四川省电力公司超高压分公司四川成都 610000摘要：时代的发展以及国民经济水平的提高，电能成为我国日常生活中的重要资源，在推动城市发展和经济进步中发挥着重要的作用。

变电站就是电力系统实现电压、电流转换，接受电能和分配电能的主要场所，也是电力系统的重要枢纽。

变电站运行过程中，若是出现了二次回路运行异常就会导致整个电力系统发生故障。

二次回路系统是二次设备相互连接，实现对一次设备开展监测、控制、保护的电气回路系统，二次回路系统包括断路器、隔离开关回路、继电保护回路、操作电源回路等，因此是变电站中重要的系统。

由于二次回路系统的构成较为复杂，接电难度较大，在运行中极易出现故障，阻碍电网的安全运行。

因此本文则针对变电运行中的二次回路异常问题进行分析，查找原因，制定合理的解决对策。

关键词：变电运行；二次回路运行；异常原因；处理对策电网运行建设不断完善，电力作为我国重要的能源，对促进城市发展、保证人们生活质量都有积极的影响。

因此电网运行和维护也成为了城市化发展关注的重点内容，在电力供应中，回路运行是最容易出现问题的环节，变电站中最复杂的系统就是二次回路系统。

电力转换的过程中，二次回路系统不仅是结构比较复杂，接电、接线的难度也非常大，回路系统中遇到的另外一个问题是运行环境不够稳定，运行环境对系统运行发挥积极的作用，若是环境不稳定就容易导致系统发生故障，从而会阻碍变电站的正常运行，不利于电力的正常供给。

一、变电站二次回路系统发生运行异常的原因（一）继电保护装置的异常及原因电力供应中为了避免出现较大的问题，那么会在供应系统中设置很多不同的保护装置。

变电运行中设置的保护装置为电磁继电气设备。
