挤出机控制系统

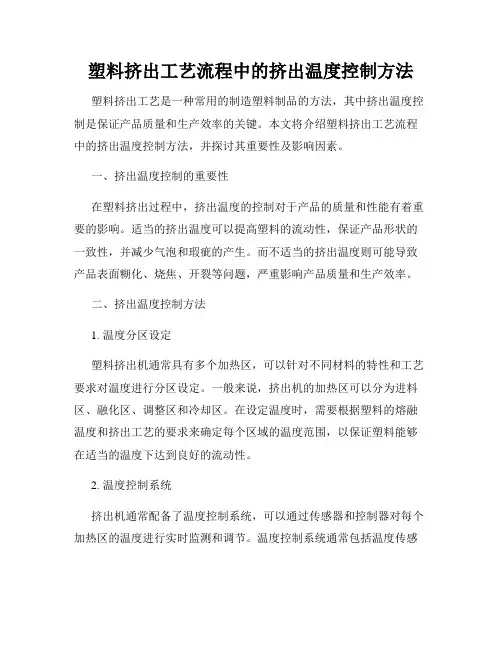

塑料挤出工艺流程中的挤出温度控制方法塑料挤出工艺是一种常用的制造塑料制品的方法，其中挤出温度控制是保证产品质量和生产效率的关键。

本文将介绍塑料挤出工艺流程中的挤出温度控制方法，并探讨其重要性及影响因素。

一、挤出温度控制的重要性在塑料挤出过程中，挤出温度的控制对于产品的质量和性能有着重要的影响。

适当的挤出温度可以提高塑料的流动性，保证产品形状的一致性，并减少气泡和瑕疵的产生。

而不适当的挤出温度则可能导致产品表面糊化、烧焦、开裂等问题，严重影响产品质量和生产效率。

二、挤出温度控制方法1. 温度分区设定塑料挤出机通常具有多个加热区，可以针对不同材料的特性和工艺要求对温度进行分区设定。

一般来说，挤出机的加热区可以分为进料区、融化区、调整区和冷却区。

在设定温度时，需要根据塑料的熔融温度和挤出工艺的要求来确定每个区域的温度范围，以保证塑料能够在适当的温度下达到良好的流动性。

2. 温度控制系统挤出机通常配备了温度控制系统，可以通过传感器和控制器对每个加热区的温度进行实时监测和调节。

温度控制系统通常包括温度传感器、控制器和加热元件。

传感器负责监测温度，控制器根据设定的温度范围调节加热元件的功率，以使温度保持在设定值范围内。

3. 挤出速度控制挤出速度也会对挤出温度产生一定影响。

较高的挤出速度会产生更高的剪切热，导致塑料的温度升高。

因此，在控制挤出温度时，还需考虑挤出速度的合理设定，以避免温度过高对产品质量的不良影响。

4. 压力控制挤出过程中，挤出机的压力设定也会间接地影响挤出温度。

如果压力过大，塑料的热量可能会加剧，导致温度升高。

因此，在挤出过程中，合适的压力控制也是保证挤出温度稳定的重要因素之一。

三、影响挤出温度的因素除了上述提到的温度控制方法外，还有一些其他因素也会对挤出温度产生影响。

1. 塑料材料特性不同的塑料材料具有不同的熔融温度和热稳定性，因此对于不同的塑料材料，需要根据其特性来设定合适的挤出温度。

例如，高熔点的塑料需要较高的挤出温度，而低熔点的塑料则需要较低的挤出温度。

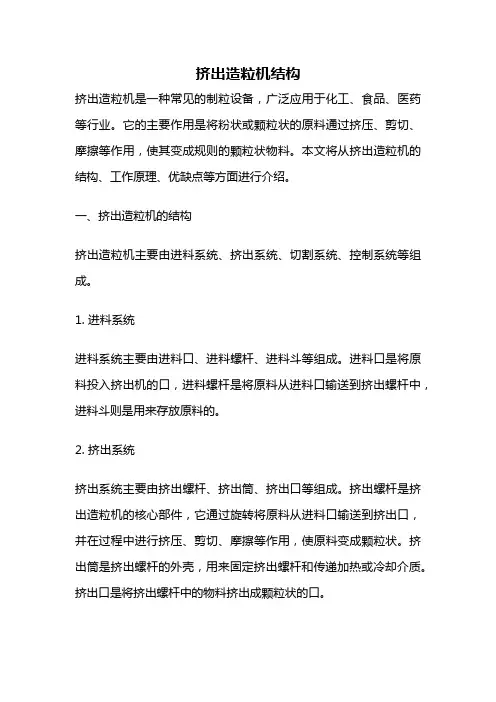

挤出造粒机结构挤出造粒机是一种常见的制粒设备，广泛应用于化工、食品、医药等行业。

它的主要作用是将粉状或颗粒状的原料通过挤压、剪切、摩擦等作用，使其变成规则的颗粒状物料。

本文将从挤出造粒机的结构、工作原理、优缺点等方面进行介绍。

一、挤出造粒机的结构挤出造粒机主要由进料系统、挤出系统、切割系统、控制系统等组成。

1. 进料系统进料系统主要由进料口、进料螺杆、进料斗等组成。

进料口是将原料投入挤出机的口，进料螺杆是将原料从进料口输送到挤出螺杆中，进料斗则是用来存放原料的。

2. 挤出系统挤出系统主要由挤出螺杆、挤出筒、挤出口等组成。

挤出螺杆是挤出造粒机的核心部件，它通过旋转将原料从进料口输送到挤出口，并在过程中进行挤压、剪切、摩擦等作用，使原料变成颗粒状。

挤出筒是挤出螺杆的外壳，用来固定挤出螺杆和传递加热或冷却介质。

挤出口是将挤出螺杆中的物料挤出成颗粒状的口。

3. 切割系统切割系统主要由切割刀、切割机构等组成。

切割刀是将挤出的颗粒状物料切割成所需长度的刀具，切割机构则是用来控制切割刀的运动。

4. 控制系统控制系统主要由电气控制箱、触摸屏等组成。

电气控制箱是挤出造粒机的电气控制中心，用来控制挤出螺杆、切割刀等的运动。

触摸屏则是用来设置和调整挤出造粒机的工作参数。

二、挤出造粒机的工作原理挤出造粒机的工作原理是将原料从进料口输送到挤出螺杆中，通过挤压、剪切、摩擦等作用，使其变成颗粒状物料。

具体过程如下：1. 进料：将原料投入进料口，进料螺杆将原料输送到挤出螺杆中。

2. 挤出：挤出螺杆旋转，将原料从进料口挤出到挤出口，过程中进行挤压、剪切、摩擦等作用，使原料变成颗粒状。

3. 切割：切割刀将挤出的颗粒状物料切割成所需长度。

4. 收集：收集颗粒状物料，进行包装或进一步加工。

三、挤出造粒机的优缺点挤出造粒机具有以下优点：1. 生产效率高：挤出造粒机可以连续生产，生产效率高。

2. 粒度均匀：挤出造粒机可以根据需要调整颗粒状物料的大小和形状，粒度均匀。

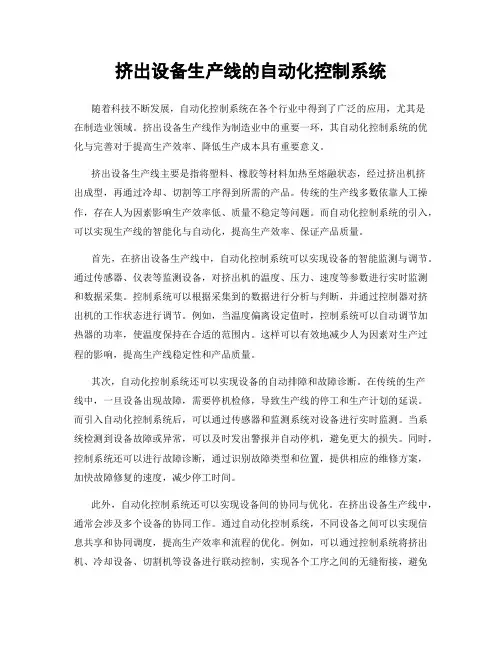

挤出设备生产线的自动化控制系统随着科技不断发展，自动化控制系统在各个行业中得到了广泛的应用，尤其是在制造业领域。

挤出设备生产线作为制造业中的重要一环，其自动化控制系统的优化与完善对于提高生产效率、降低生产成本具有重要意义。

挤出设备生产线主要是指将塑料、橡胶等材料加热至熔融状态，经过挤出机挤出成型，再通过冷却、切割等工序得到所需的产品。

传统的生产线多数依靠人工操作，存在人为因素影响生产效率低、质量不稳定等问题。

而自动化控制系统的引入，可以实现生产线的智能化与自动化，提高生产效率、保证产品质量。

首先，在挤出设备生产线中，自动化控制系统可以实现设备的智能监测与调节。

通过传感器、仪表等监测设备，对挤出机的温度、压力、速度等参数进行实时监测和数据采集。

控制系统可以根据采集到的数据进行分析与判断，并通过控制器对挤出机的工作状态进行调节。

例如，当温度偏离设定值时，控制系统可以自动调节加热器的功率，使温度保持在合适的范围内。

这样可以有效地减少人为因素对生产过程的影响，提高生产线稳定性和产品质量。

其次，自动化控制系统还可以实现设备的自动排障和故障诊断。

在传统的生产线中，一旦设备出现故障，需要停机检修，导致生产线的停工和生产计划的延误。

而引入自动化控制系统后，可以通过传感器和监测系统对设备进行实时监测。

当系统检测到设备故障或异常，可以及时发出警报并自动停机，避免更大的损失。

同时，控制系统还可以进行故障诊断，通过识别故障类型和位置，提供相应的维修方案，加快故障修复的速度，减少停工时间。

此外，自动化控制系统还可以实现设备间的协同与优化。

在挤出设备生产线中，通常会涉及多个设备的协同工作。

通过自动化控制系统，不同设备之间可以实现信息共享和协同调度，提高生产效率和流程的优化。

例如，可以通过控制系统将挤出机、冷却设备、切割机等设备进行联动控制，实现各个工序之间的无缝衔接，避免流程中的等待和浪费。

同时，控制系统还可以根据实际生产需求，动态调整不同设备的工作速度和时间，实现生产线的灵活性和自适应性。

挤出机的结构及工作原理挤出机是一种广泛应用于塑料加工行业的设备，它通过将固态塑料加热、熔化并挤压成型，实现塑料制品的生产。

挤出机的结构和工作原理决定了它的性能和生产能力。

一、挤出机的结构挤出机主要由进料系统、加热系统、挤出系统、模具系统和控制系统等组成。

1. 进料系统：进料系统是将固态塑料原料输送到挤出机的第一部分。

它通常包括料斗、送料机构和传送带等。

料斗用于储存塑料颗粒，送料机构负责将塑料颗粒从料斗中输送到挤出机的加热螺杆中，传送带则用于将塑料颗粒从外部输送到料斗中。

2. 加热系统：加热系统是挤出机的核心部分，它通过加热螺杆和加热套筒将固态塑料加热并熔化。

加热套筒包裹着加热螺杆，通过电加热器提供热能，使塑料颗粒逐渐熔化，并保持一定的温度和粘度。

3. 挤出系统：挤出系统是将熔化的塑料挤出成型的部分。

它由挤出螺杆和挤出头组成。

挤出螺杆通过旋转将熔化的塑料向前推进，并在挤出头处形成所需的截面形状。

挤出头的结构决定了最终塑料制品的形状和尺寸。

4. 模具系统：模具系统是挤出机的最后一部分，它用于决定塑料制品的最终形状。

模具系统通常由模具和冷却装置组成。

模具是一个具有所需形状的金属或塑料零件，它通过挤出头将熔化的塑料挤出并形成所需的截面形状。

冷却装置用于快速冷却和固化挤出成型的塑料制品。

5. 控制系统：控制系统用于控制挤出机的运行和参数调节。

它通常由电气控制柜、触摸屏和传感器等组成。

通过控制系统，操作人员可以监控挤出机的运行状态，并对加热温度、挤出速度和压力等参数进行调节。

二、挤出机的工作原理挤出机的工作原理可以简单概括为：固态塑料原料经过进料系统进入加热系统，通过加热螺杆的旋转和加热套筒的加热，塑料颗粒逐渐熔化并形成熔体。

然后，熔化的塑料经过挤出螺杆的挤压，通过挤出头形成所需的截面形状，并进入模具系统。

在模具系统中，熔化的塑料被迅速冷却和固化，最终形成塑料制品。

具体来说，挤出机的工作步骤如下：1. 进料：将固态塑料颗粒放入料斗中，通过送料机构将塑料颗粒输送到加热螺杆中。

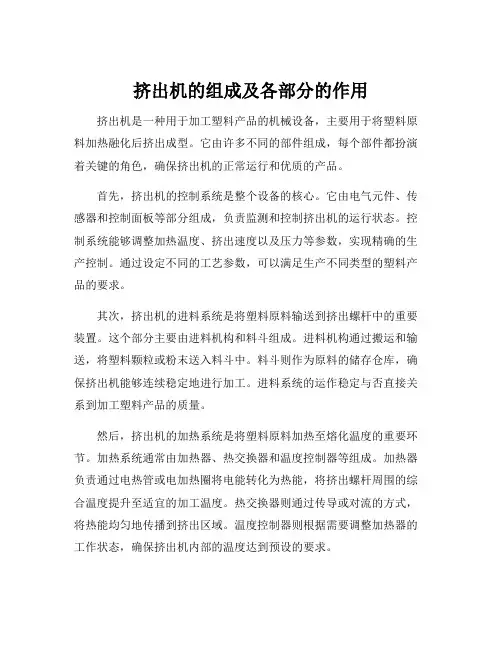

挤出机的组成及各部分的作用挤出机是一种用于加工塑料产品的机械设备，主要用于将塑料原料加热融化后挤出成型。

它由许多不同的部件组成，每个部件都扮演着关键的角色，确保挤出机的正常运行和优质的产品。

首先，挤出机的控制系统是整个设备的核心。

它由电气元件、传感器和控制面板等部分组成，负责监测和控制挤出机的运行状态。

控制系统能够调整加热温度、挤出速度以及压力等参数，实现精确的生产控制。

通过设定不同的工艺参数，可以满足生产不同类型的塑料产品的要求。

其次，挤出机的进料系统是将塑料原料输送到挤出螺杆中的重要装置。

这个部分主要由进料机构和料斗组成。

进料机构通过搬运和输送，将塑料颗粒或粉末送入料斗中。

料斗则作为原料的储存仓库，确保挤出机能够连续稳定地进行加工。

进料系统的运作稳定与否直接关系到加工塑料产品的质量。

然后，挤出机的加热系统是将塑料原料加热至熔化温度的重要环节。

加热系统通常由加热器、热交换器和温度控制器等组成。

加热器负责通过电热管或电加热圈将电能转化为热能，将挤出螺杆周围的综合温度提升至适宜的加工温度。

热交换器则通过传导或对流的方式，将热能均匀地传播到挤出区域。

温度控制器则根据需要调整加热器的工作状态，确保挤出机内部的温度达到预设的要求。

接下来，挤出机的挤出系统是将加热后的塑料原料通过螺杆进行推进和挤出的部分。

这个部分主要由螺杆、螺杆筒和模头组成。

螺杆起到了加料、熔化和挤出的作用。

它既可以将进料部分的原料推进到挤出螺杆筒内，并在身螺杆筒内加热、融化，又可以通过向前旋转的方式将熔融的原料从挤出筒中挤出，形成所需的塑料产品。

模头则负责塑料的挤出形状和尺寸的控制，通过合理的设计和调整，使得挤出后的塑料产品具有良好的外观和性能。

最后，挤出机的附属设备还包括冷却系统和切割系统。

冷却系统通过喷淋或风冷方式，将挤出后的塑料产品迅速冷却，固化和定型。

切割系统则根据不同的产品要求，将塑料产品切割成所需要的长度或形状。

综上所述，挤出机是一个由众多关键部件组成的复杂设备。

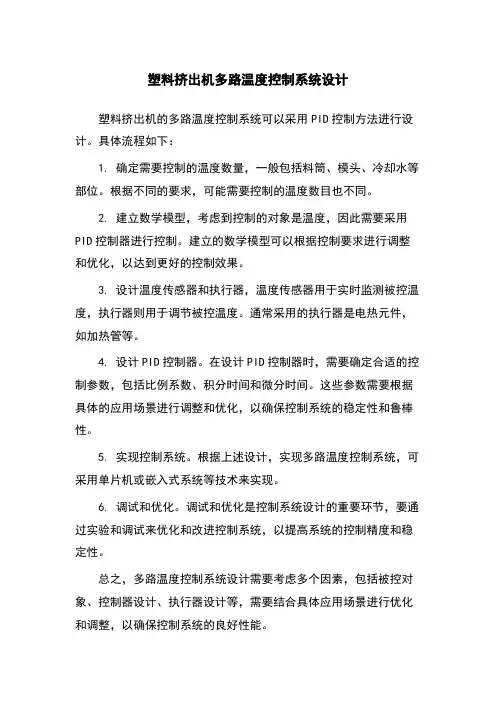

塑料挤出机多路温度控制系统设计
塑料挤出机的多路温度控制系统可以采用PID控制方法进行设计。

具体流程如下：
1. 确定需要控制的温度数量，一般包括料筒、模头、冷却水等部位。

根据不同的要求，可能需要控制的温度数目也不同。

2. 建立数学模型，考虑到控制的对象是温度，因此需要采用PID控制器进行控制。

建立的数学模型可以根据控制要求进行调整和优化，以达到更好的控制效果。

3. 设计温度传感器和执行器，温度传感器用于实时监测被控温度，执行器则用于调节被控温度。

通常采用的执行器是电热元件，如加热管等。

4. 设计PID控制器。

在设计PID控制器时，需要确定合适的控制参数，包括比例系数、积分时间和微分时间。

这些参数需要根据具体的应用场景进行调整和优化，以确保控制系统的稳定性和鲁棒性。

5. 实现控制系统。

根据上述设计，实现多路温度控制系统，可采用单片机或嵌入式系统等技术来实现。

6. 调试和优化。

调试和优化是控制系统设计的重要环节，要通过实验和调试来优化和改进控制系统，以提高系统的控制精度和稳定性。

总之，多路温度控制系统设计需要考虑多个因素，包括被控对象、控制器设计、执行器设计等，需要结合具体应用场景进行优化和调整，以确保控制系统的良好性能。

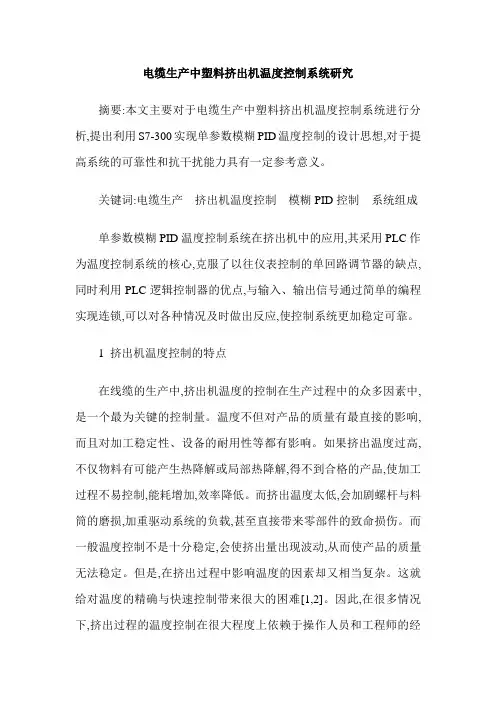

电缆生产中塑料挤出机温度控制系统研究摘要:本文主要对于电缆生产中塑料挤出机温度控制系统进行分析,提出利用S7-300实现单参数模糊PID温度控制的设计思想,对于提高系统的可靠性和抗干扰能力具有一定参考意义。

关键词:电缆生产挤出机温度控制模糊PID控制系统组成单参数模糊PID温度控制系统在挤出机中的应用,其采用PLC作为温度控制系统的核心,克服了以往仪表控制的单回路调节器的缺点,同时利用PLC逻辑控制器的优点,与输入、输出信号通过简单的编程实现连锁,可以对各种情况及时做出反应,使控制系统更加稳定可靠。

1 挤出机温度控制的特点在线缆的生产中,挤出机温度的控制在生产过程中的众多因素中,是一个最为关键的控制量。

温度不但对产品的质量有最直接的影响,而且对加工稳定性、设备的耐用性等都有影响。

如果挤出温度过高,不仅物料有可能产生热降解或局部热降解,得不到合格的产品,使加工过程不易控制,能耗增加,效率降低。

而挤出温度太低,会加剧螺杆与料筒的磨损,加重驱动系统的负载,甚至直接带来零部件的致命损伤。

而一般温度控制不是十分稳定,会使挤出量出现波动,从而使产品的质量无法稳定。

但是,在挤出过程中影响温度的因素却又相当复杂。

这就给对温度的精确与快速控制带来很大的困难[1,2]。

因此,在很多情况下,挤出过程的温度控制在很大程度上依赖于操作人员和工程师的经验来进行调整。

2 硬件组成中央处理单元(CPU)采用CPU315-2DP,带有个MPI接口和PROFIBUS接口,可以连接编程器、PC机。

数字输入模块选用SM321,D132×24VDC,数字量输出模块选用SM322,D032×24V/0.5A。

模拟量输入模板选用SM331,A18×12bit,参数可通过模板上的量程模块和用STEP 7设定;通道按两路一组划分,每次只能给一组通道设定参数;输入的热电偶可以是类型N、E、J、K、L。

同时可以通过STEP7设定温度补偿,其可以用内部补偿,也可用外部补偿,外部补偿比内部补偿更精确。

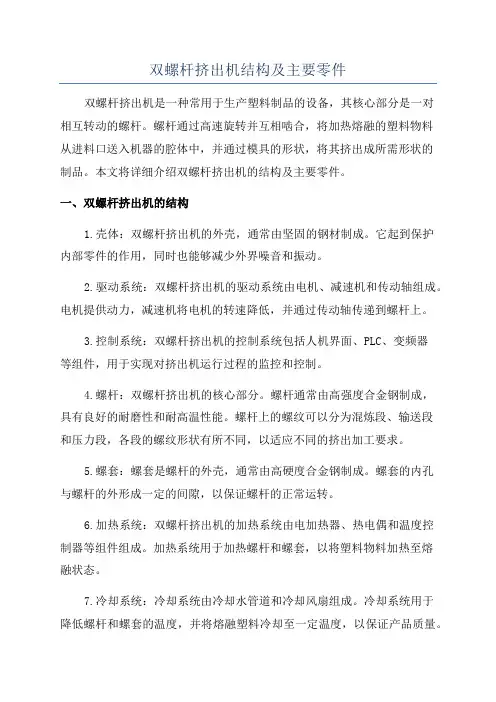

双螺杆挤出机结构及主要零件双螺杆挤出机是一种常用于生产塑料制品的设备，其核心部分是一对相互转动的螺杆。

螺杆通过高速旋转并互相啮合，将加热熔融的塑料物料从进料口送入机器的腔体中，并通过模具的形状，将其挤出成所需形状的制品。

本文将详细介绍双螺杆挤出机的结构及主要零件。

一、双螺杆挤出机的结构1.壳体：双螺杆挤出机的外壳，通常由坚固的钢材制成。

它起到保护内部零件的作用，同时也能够减少外界噪音和振动。

2.驱动系统：双螺杆挤出机的驱动系统由电机、减速机和传动轴组成。

电机提供动力，减速机将电机的转速降低，并通过传动轴传递到螺杆上。

3.控制系统：双螺杆挤出机的控制系统包括人机界面、PLC、变频器等组件，用于实现对挤出机运行过程的监控和控制。

4.螺杆：双螺杆挤出机的核心部分。

螺杆通常由高强度合金钢制成，具有良好的耐磨性和耐高温性能。

螺杆上的螺纹可以分为混炼段、输送段和压力段，各段的螺纹形状有所不同，以适应不同的挤出加工要求。

5.螺套：螺套是螺杆的外壳，通常由高硬度合金钢制成。

螺套的内孔与螺杆的外形成一定的间隙，以保证螺杆的正常运转。

6.加热系统：双螺杆挤出机的加热系统由电加热器、热电偶和温度控制器等组件组成。

加热系统用于加热螺杆和螺套，以将塑料物料加热至熔融状态。

7.冷却系统：冷却系统由冷却水管道和冷却风扇组成。

冷却系统用于降低螺杆和螺套的温度，并将熔融塑料冷却至一定温度，以保证产品质量。

8.模具：模具是双螺杆挤出机的重要组成部分，它决定了最终产品的形状和尺寸。

模具通常由硬质合金或不锈钢制成，具有较高的耐磨性和耐腐蚀性。

二、双螺杆挤出机的主要零件1.螺杆和螺套：螺杆是挤出机的核心部件，由高强度合金钢制成。

螺套由高硬度合金钢制成，与螺杆的外形成一定的间隙。

螺杆和螺套的质量和加工精度直接影响挤出机的工作效果和产品质量。

2.模具：模具是双螺杆挤出机生产成型的重要组成部分。

不同的产品形状需要不同的模具，模具的设计和制造对产品的质量和效率起着决定性的作用。

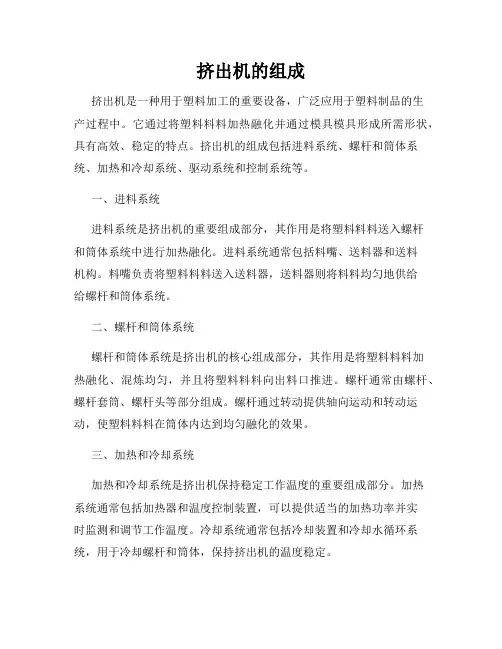

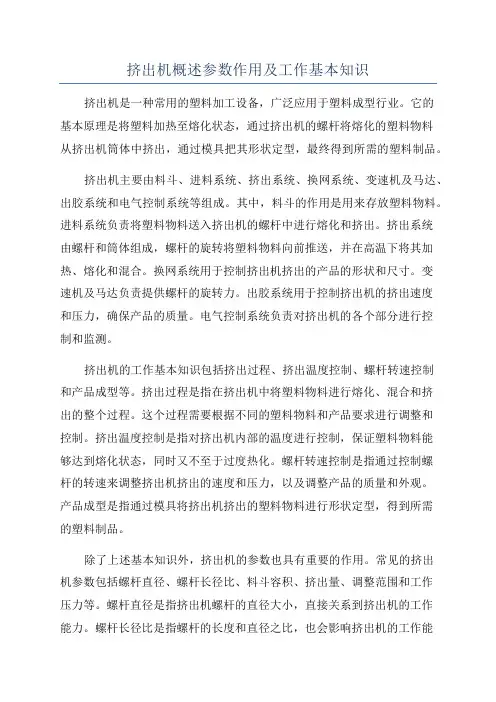

挤出机的组成挤出机是一种用于塑料加工的重要设备，广泛应用于塑料制品的生产过程中。

它通过将塑料料料加热融化并通过模具模具形成所需形状，具有高效、稳定的特点。

挤出机的组成包括进料系统、螺杆和筒体系统、加热和冷却系统、驱动系统和控制系统等。

一、进料系统进料系统是挤出机的重要组成部分，其作用是将塑料料料送入螺杆和筒体系统中进行加热融化。

进料系统通常包括料嘴、送料器和送料机构。

料嘴负责将塑料料料送入送料器，送料器则将料料均匀地供给给螺杆和筒体系统。

二、螺杆和筒体系统螺杆和筒体系统是挤出机的核心组成部分，其作用是将塑料料料加热融化、混炼均匀，并且将塑料料料向出料口推进。

螺杆通常由螺杆、螺杆套筒、螺杆头等部分组成。

螺杆通过转动提供轴向运动和转动运动，使塑料料料在筒体内达到均匀融化的效果。

三、加热和冷却系统加热和冷却系统是挤出机保持稳定工作温度的重要组成部分。

加热系统通常包括加热器和温度控制装置，可以提供适当的加热功率并实时监测和调节工作温度。

冷却系统通常包括冷却装置和冷却水循环系统，用于冷却螺杆和筒体，保持挤出机的温度稳定。

四、驱动系统驱动系统是挤出机的动力来源，通常由电机和传动装置组成。

电机提供动力，驱动螺杆运转，并将塑料料料推向出料口。

传动装置则通过齿轮、链条等传动方式将电机的旋转运动传递给螺杆。

五、控制系统控制系统是挤出机的智能化管理部分，用于监控和控制整个生产过程。

控制系统通常包括人机界面、PLC控制器、传感器等设备。

人机界面用于操作和监测挤出机的运行状态，PLC控制器则负责控制各个装置的工作模式和参数，传感器用于采集和反馈相关的数据信息。

综上所述，挤出机的组成包括进料系统、螺杆和筒体系统、加热和冷却系统、驱动系统和控制系统等多个部分。

每个部分都发挥着重要的作用，协同工作，以确保挤出机的高效、稳定运行，满足不同塑料制品生产的需求。

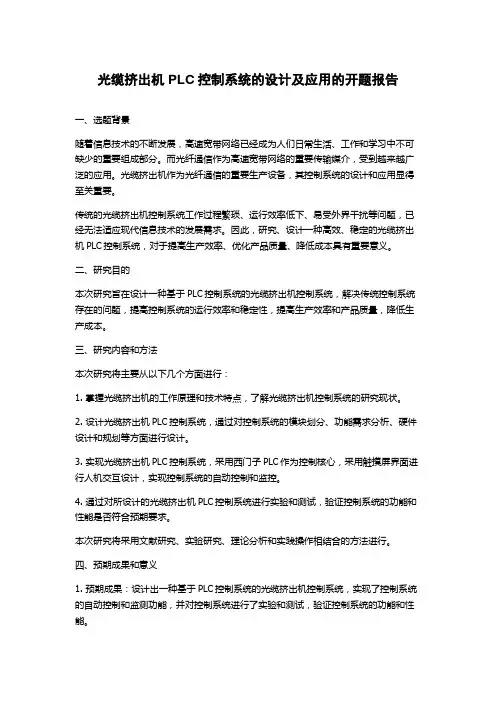

光缆挤出机PLC控制系统的设计及应用的开题报告一、选题背景随着信息技术的不断发展，高速宽带网络已经成为人们日常生活、工作和学习中不可缺少的重要组成部分。

而光纤通信作为高速宽带网络的重要传输媒介，受到越来越广泛的应用。

光缆挤出机作为光纤通信的重要生产设备，其控制系统的设计和应用显得至关重要。

传统的光缆挤出机控制系统工作过程繁琐、运行效率低下、易受外界干扰等问题，已经无法适应现代信息技术的发展需求。

因此，研究、设计一种高效、稳定的光缆挤出机PLC控制系统，对于提高生产效率、优化产品质量、降低成本具有重要意义。

二、研究目的本次研究旨在设计一种基于PLC控制系统的光缆挤出机控制系统，解决传统控制系统存在的问题，提高控制系统的运行效率和稳定性，提高生产效率和产品质量，降低生产成本。

三、研究内容和方法本次研究将主要从以下几个方面进行：1. 掌握光缆挤出机的工作原理和技术特点，了解光缆挤出机控制系统的研究现状。

2. 设计光缆挤出机PLC控制系统，通过对控制系统的模块划分、功能需求分析、硬件设计和规划等方面进行设计。

3. 实现光缆挤出机PLC控制系统，采用西门子PLC作为控制核心，采用触摸屏界面进行人机交互设计，实现控制系统的自动控制和监控。

4. 通过对所设计的光缆挤出机PLC控制系统进行实验和测试，验证控制系统的功能和性能是否符合预期要求。

本次研究将采用文献研究、实验研究、理论分析和实践操作相结合的方法进行。

四、预期成果和意义1. 预期成果：设计出一种基于PLC控制系统的光缆挤出机控制系统，实现了控制系统的自动控制和监测功能，并对控制系统进行了实验和测试，验证控制系统的功能和性能。

2. 研究意义：本研究的控制系统设计和应用将可以有效提高光缆挤出机的生产效率和产品质量，降低生产成本，为我国光纤通信产业的发展做出积极贡献。
