民用建筑施工场地平面控制

平面控制测量分析研究摘要：文章阐述了控制测量的基本概念，结合工程实例对施工平面控制测量控制网的建立进行了分析研究。

关键词：平面控制网，平面控制测量无论是城市控制网还是为测绘工程专用图所建立的控制网，往往是从测图方面考虑的，一般不适应施工测设的需要，且常有相当数量的控制点，在场地布置和平整中被毁掉，或因建筑物的修建成为互不通视的废点。

因此，在工程施工之前，一般在建筑场需要在原测图控制网的基础上，建立施工控制网，作为工程在施工和运行管理过程中测量的依据。

一、控制测量的概念为测图或工程建设的测区建立统一的平面和高程控制网；控制误差的积累；作为进行各种细部测量的基准。

控制测量分类按照内容分为平面控制测量、高程控制测量；按精度分：一等、二等、三等、四等；一级、二级、三级；按方法分：天文测量、常规测量(三角测量、导线测量、水准测量)、卫星定位测量。

控制测量中常用的名词如控制点：对整个测区起控制作用的测量标志点；控制网：由按一定规范布设，由一系列相互联系的控制点所构成的网状几何图形；图根控制网：直接为测图而建立的控制网；图根点：图根控制网中的控制点；控制测量：为建立控制网所进行的测量工作。

平面控制测量即是建立平面控制网，测定各平面控制点的坐标x、y。

它的布网原则：从整体到局部，由高级到低级，分级布网，逐级控制；布置形式：三角锁、三角网(三边网、边角网)、导线网、交会定点、gps测量等。

本文仅对施工平面控制网进行分析研究。

二、施工控制网的形式施工平面控制测量的任务是建立平面控制网。

由于工程性质、场地的大小和地形情况不同，建筑工程施工控制网也有不同形式。

在面积不大的居住建筑小区中，常布置一条或几条基准线组成的简单图形，作为施工测量的平面控制，称为建筑轴线或建筑基线；在一般大中型民用或工业建筑场地中，多采用方格网形式的控制网，称为建筑方格网或建筑矩形网；在一些大型工业场地中，由于地形条件、工期紧迫或分期施工等原因，不便于一次建立整个场地的建筑方格网时，可先在整个场区内建立“一”字形或“＋”字形的中轴线系统，作为以后建立各局部方格网的依据；在沿江河或受地形限制的建筑场地中，则可建立多边形导线作为施工控制；对于山区建筑场地，一般多依山傍谷分散建筑，则可充分利用原有测图控制网作为施工放样的依据。

施工平面布置和临时设施布置（一）施工现场平面布置的原则1、现场施工总平面布置1.1为了施工现场的生产需要，保证施工的顺利进行，需要对施工现场进行总体规划。

根据现场实际情况及招标文件要求本工程施工现场设置办公临时设施、生活临时设施、材料、水电专业施工的临时存放场、土建材料堆放区及仓库、钢筋加工场、施工用水、施工用电和施工临时道路等。

1.2为保证现场施工安全，且根据公司安全部门的要求，在进入施工现场后，对甲方提供的临时水源点进行保护，对现场布置的临时水管及接入现场支管进行保温处理；对甲方提供的电源进行保护。

设置好现场各变压器和分配箱的保护措施。

1.3现场道路为临时施工道路，因此进入施工现场首先要按照现场平面布置图对现场临时施工道路进行施工，施工临时道路布设原则保证大车的行走，并在临时施工道路两侧布设临时排水沟，保证雨季施工道路的畅通。

1.4由于施工现场内办公区域、生活区域、施工区域布局比较分散，因此现场消防与保卫问题成了一个大项。

因此，在施工现场内要布置消防器材和安排专门的保卫人员。

1.5施工现场已具备开工条件。

经过现场的实际勘察，并根据建筑总平面图，我们充分体现环保节能和人文相结合，真正做到以人为本，服务于人。

不仅要在工程上成为重点，而且在施工现场布置上、管理上体现出企业文化和我公司的施工管理水平。

1.6现场办公区生活区全部采用标准彩板房。

在生活区的布置上我公司考虑到由于施工人员比较多、居住比较集中，生活区内设置有8m宽消防通道，保证了施工人员的安全。

并在生活区内设立淋浴间，将食堂集中管理改善了施工人员饮食卫生条件，避免了疾病的传播，另外在生活区内设置水冲式厕所，并设专人清扫。

1.7施工现场合理布置上、下水设施，能够及时排除场地表面水。

生活区、办公区等区域设立排水沟，进行有序排水。

1.8在施工现场平面布置中，我们按照小区建设物业化管理的标准，先人一步，高人一筹的原则，对各区域精心布置，细心安排，使得工程施工在高起点中起步，进一步提升我公司在市场中影响力。

民用建筑部分“滨水、丘陵、山地场地设计中总图规划方案和施工图实例及常见问题分析”一、山地总图场地设计的方法与实践1.场地设计谁在做？2.场地设计的基本条件3.场地设计的控制要点4.场地设计的内容二、场地设计的案例分析1.怎么分析滨水、丘陵、山地地形, 做总图规划方案设计（多高层及别墅区）2.怎样审查滨水、丘陵、山地总图方案设计3.怎么做山地民用建筑的场地总图施工图4.怎样去审查山地民用建筑的总图场地设计三、国内外建筑与场地的设计图选四、场地设计练习题一、场地设计的方法与实践场地设计谁在做？民用总图（场地）设计: 总图工程师, 规划师, 景观规划师和建筑师都可以做, 也都在做。

但目前这些项目的主要设计者为建筑师在做。

谁做最合适, 这要因人而异, 因地而异。

城市规划师：因为只做城市规划的宏观调控, 如今很多规划设计师没有施工图的设计功底, 在做城市规划设计时脱离实际比较空洞, 特别是在修建性详细规划中城市道路竖向规划设计就难以实现, 在工程具体实施中常常会对那些不接合实际的规划设计进行调整和修改, 如在城市道路规划设计中道路的控制坡度规范上为8%, 没有工程实践经验的规划设计师在两个交叉口距离小于300米时的坡度设计为8%就会出大问题, 两个交叉口处的人行斑马线内道路坡度山地不宜大于5%, （平原不宜大于3%）距离各为75米, 剩下那段路的坡度就在11%或13%这样的城市道路坡度就得从新调整。

但道路是网状设计, 动一点就会牵涉整体道路竖向规划修改调整；建筑设计师: 做城市规划不全面不系统, 做建筑单体方案及施工图设计细腻, 但做建筑总平面布置缺少整体考虑, 综合协调性较差；景观规划师: 强调场地的景观园林美感和场地自然协调美观, 但因现阶段景观规划专业在工程建设后期才进入设计, 景观规划滞后而导致它的很多概念和设计手法均受工程前期方案和中期建筑设计及场地施工的影响, 不能够系统地表现出来。

总图规划师: 因为有场地施工图设计功底, 又有工程宏观调控实践经验, 工程整体协调性好, 宏观、微观设计均到位, 善于运用系统思维方法和整体概念来分析和处理工程设计过程中的问题。

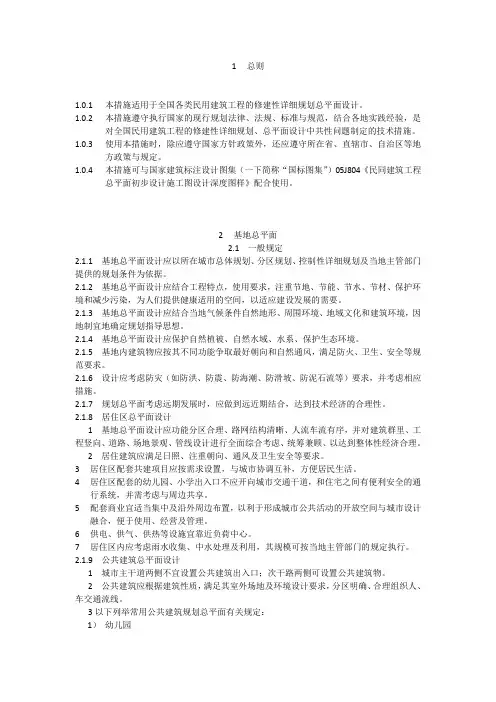

1总则1.0.1本措施适用于全国各类民用建筑工程的修建性详细规划总平面设计。

1.0.2本措施遵守执行国家的现行规划法律、法规、标准与规范，结合各地实践经验，是对全国民用建筑工程的修建性详细规划、总平面设计中共性问题制定的技术措施。

1.0.3使用本措施时，除应遵守国家方针政策外，还应遵守所在省、直辖市、自治区等地方政策与规定。

1.0.4本措施可与国家建筑标注设计图集（一下简称“国标图集”）05J804《民同建筑工程总平面初步设计施工图设计深度图样》配合使用。

2基地总平面2.1 一般规定2.1.1 基地总平面设计应以所在城市总体规划、分区规划、控制性详细规划及当地主管部门提供的规划条件为依据。

2.1.2 基地总平面设计应结合工程特点，使用要求，注重节地、节能、节水、节材、保护环境和减少污染，为人们提供健康适用的空间，以适应建设发展的需要。

2.1.3 基地总平面设计应结合当地气候条件自然地形、周围环境、地域文化和建筑环境，因地制宜地确定规划指导思想。

2.1.4 基地总平面设计应保护自然植被、自然水域、水系、保护生态环境。

2.1.5 基地内建筑物应按其不同功能争取最好朝向和自然通风，满足防火、卫生、安全等规范要求。

2.1.6 设计应考虑防灾（如防洪、防震、防海潮、防滑坡、防泥石流等）要求，并考虑相应措施。

2.1.7 规划总平面考虑远期发展时，应做到远近期结合，达到技术经济的合理性。

2.1.8 居住区总平面设计1 基地总平面设计应功能分区合理、路网结构清晰、人流车流有序，并对建筑群里、工程竖向、道路、场地景观、管线设计进行全面综合考虑、统筹兼顾、以达到整体性经济合理。

2 居住建筑应满足日照、注重朝向、通风及卫生安全等要求。

3居住区配套共建项目应按需求设置，与城市协调互补，方便居民生活。

4居住区配套的幼儿园、小学出入口不应开向城市交通干道，和住宅之间有便利安全的通行系统，并需考虑与周边共享。

5配套商业宜适当集中及沿外周边布置，以利于形成城市公共活动的开放空间与城市设计融合，便于使用、经营及管理。

民用建筑平面布置要求1.功能需求：不同类型的民用建筑具有不同的功能需求，如住宅、商业、办公、学校等。

在平面布置时，要根据具体的功能需求来确定不同区域的位置和面积，确保各个功能区域之间的合理连接和协调性。

2.空间利用：优化空间利用是平面布置的关键之一、要充分考虑建筑物内外的空间利用率，合理划分不同区域的功能，使得每个空间都能得到合理利用，提高空间使用效率。

3.人流流线：在平面布置时，要考虑到人员流动的合理性和便利性。

如公共区域应设立直观明确的导向标识和指引，不同功能区域应设立合理的出入口和通道，以方便人员流动和避免拥堵。

4.建筑安全：在平面布置中，建筑安全是至关重要的考虑因素之一、要保证安全的建筑通道和疏散通道，设置合规的防火门和疏散楼梯，确保建筑内外的消防设备和逃生设施的合理布置。

5.自然资源的合理利用：在平面布置时，要充分利用自然资源并减少对环境的影响。

如根据建筑的朝向和采光条件，合理布置窗户和采光设备，以最大化利用自然光，减少能源消耗。

6.通风与采光：民用建筑的平面布置应注重通风与采光的合理性，以提供良好的室内环境。

合理设置门窗位置、内外走道、庭院等，以确保空气的流通和光线的充足。

7.人性化设计：在平面布置时，应注重人性化设计，使建筑更加舒适和便捷。

如设置合适的楼梯和电梯，保持合理的间距和宽度；设立方便使用的洗手间和候车区域，以满足用户的需求。

8.环境协调：平面布置时，要考虑建筑与周围环境的协调性。

如合理设置建筑的外部空间，如花园、广场等，使其与周边的自然环境相融合，提供舒适的休闲和交流场所。

综上所述，民用建筑平面布置要求涉及功能需求、空间利用、人流流线、建筑安全、自然资源的利用、通风与采光、人性化设计和环境协调等方面，旨在提供舒适、安全、便利的使用体验。

一建建筑工程施工平面布置原则
建筑工程施工平面布置原则是指在建筑施工过程中，为了保障施工安全、提高施工效率和保证施工质量，对施工现场的布置和安排所遵循的一系列原则和规定。

这些原则包括但不限于以下几点：
1. 安全原则，施工平面布置应遵循安全第一的原则，确保施工现场的安全。

这包括合理布置施工通道、设置安全警示标识、合理设置临边防护等措施，以防止施工人员和设备的意外伤害。

2. 合理性原则，施工平面布置应合理布局，确保各项施工活动有序进行，避免交叉干扰，提高施工效率。

合理布置施工区域、材料堆放区、设备摆放区等，以保证施工作业的顺利进行。

3. 环保原则，在施工平面布置中应考虑环保因素，合理安排施工排放口、垃圾堆放区等区域，以便于施工过程中的环保措施的实施和监测。

4. 资源利用原则，合理利用施工现场的空间资源，避免浪费。

合理安排临时办公区、员工休息区、设备存放区等，充分利用现有空间，提高资源利用率。

5. 灵活性原则，施工平面布置应具有一定的灵活性，能够根据
施工进度和需要进行调整。

在施工计划变更或者临时情况发生时，
能够快速调整布置，保证施工的连续性和顺利性。

总的来说，建筑工程施工平面布置原则是为了在施工现场保障
安全、提高效率、保证质量和节约资源而制定的一系列规定和原则，它们在实际施工中起着重要的指导作用。

工程施工平面控制方案模板1. 项目概况1.1 项目名称：1.2 项目地址：1.3 项目规模：1.4 施工单位：1.5 监理单位：1.6 施工期限：2. 工程概况2.1 工程内容：2.2 工程标高：2.3 工程段数：2.4 主要施工单位：2.5 工程施工进度：3. 施工平面控制方案目的本方案旨在规范工程施工过程中的平面控制工作，保证工程质量，保障工程进度，确保工程安全。

4. 施工平面控制方案内容4.1 平面控制的基本原则4.1.1 根据设计图纸和规范要求进行平面控制；4.1.2 采用专业的测量设备和工具进行平面控制；4.1.3 严格执行施工平面控制方案，遵守相关验收标准；4.1.4 安全第一，确保所有施工作业人员的安全。

4.2 平面控制的具体措施4.2.1 施工前测量在开始施工之前，对工程现场进行详细的平面控制测量，包括地面标高、坡度、水平度等，确保施工的准确性。

4.2.2 施工过程中的监测在施工过程中，定期对正在施工的部位进行平面控制监测，确保各项指标符合设计要求。

4.2.3 施工结束后的复测在施工结束后，对整个工程进行平面控制复测，确保工程质量和施工的准确性。

4.3 监测工具和设备4.3.1 测高仪：用于测量地面标高，确保地面高差的准确性；4.3.2 激光测距仪：用于测量工程中距离的准确度；4.3.3 水平仪：用于测量地面的水平度；4.3.4 GPS定位仪：用于确定工程位置的准确性。

4.4 质量验收标准4.4.1 地面标高偏差不得大于设计要求的允许偏差；4.4.2 地面平整度要求符合规范要求；4.4.3 其他平面控制要求参照设计图纸和规范要求执行。

5. 安全措施5.1 坚持安全生产宣传教育，确保施工作业人员安全；5.2 提供合格的工作保护用具，确保施工作业人员的人身安全；5.3 严格执行施工现场安全管理制度，确保施工现场安全。

6. 应急措施6.1 准备相关的应急工具和设备，确保应急情况下的平面控制工作；6.2 严格落实施工现场的应急预案，确保出现应急情况时能够迅速有效地处理。
