冲压工艺与模具设计总复习

第一部分概论复习题一、填空题1.冲裁模的工作零件主要有凸模、凹模、凸凹模。

2.按照模具完成的冲压工序内容分，冲压模具可分为单工序模、复合模和级进模。

3.冲压模具的模架基本零件包括了上下模座、导柱、导套。

4.冲压加工的基本工序可分为分离和成型两类。

5.导柱和导套在与模座的装配中，应采用的配合关系是过盈配合。

6.冷冲压工艺在常温下，在压力机上,利用模具对材料施加压力，使其产生分离或塑性变形从而获得所需零件的一种压力加工方法。

7.要使冷冲压模具正常而平稳地工作，必须要求模具压力中心与模柄的轴心线要求重合(或偏移不大）。

8.普通曲柄压力机的闭合度是指滑快在下止点位置时，滑快底面到工作台上平面之间的距离.模具的闭合高度是指冲模处于闭合状态时，模具上模座上平面至下模座下平面之间的距离。

9.选择压力机时，必须使模具的闭合高度介于压力机的最大闭合高度与最小闭合高度之间。

10.具有过载保护功能的压力机是摩檫压力机。

行程可调的冲床是偏心冲床。

二。

选择题1.在设计冲压模的模柄时,模柄的直径与冲床滑块上的模柄孔径相比,只能是 C 。

A 大于B 小于 C等于 D都可以2.在复合模的一次行程动作中,可以完成的冲压工序数是 C .A 一次B 只有两次C 两次或两次以上 D三次或三次以上3.下面零件中，属于冲压模成型零件的是 A 。

A 凸模B导套 C 导柱D压边圈4.在单工序冲裁模的一次行程动作中，可以完成的冲压工序数是 A 。

A 一次B 只有两次C 两次或两次以上 D三次或三次以上5.冲压工艺适用于多种金属材料，下面材料中，不适用于冲压工艺的是 C 。

A 铜B钢 C 铸铁D铝6.模柄的作用是将模具的某一部分固定在冲床的滑块上，这部分是 C .A 凸模B 凹模C 上模座 D下模座7.下面各种零件中,属于卸料零件的是 C\D 。

A. 凸模B。

导料板C。

压边圈 D. 弹簧8.在冲压模中，若采用滑动导柱和导套，则导柱与导套之间采用的配合类型是 A 。

第一章概述一、填空、解释、选择类型题：1冷冲压工艺方法大致分为分离工序、成型工序2、分离工序分落料，冲孔和切割等。

成型工序分弯曲、拉深、翻边、翻孔、胀形等。

3冷冲压生产过程的主要特征是依靠冲模和冲压设备完成。

便于实现自动化，效率高。

第二章冷冲压变形基础1•影响金属塑性和变形抗力的因素1,金属组织2•变形温度3.变形速度4•尺寸因素2•塑性条件决定受力物体内质点由弹性状态向塑性状态过度的条件3•加工硬化随变形程度增加，所有强度指标均增加，硬度也增加，同时塑性指标下降的现象4•冲压件的质量指标主要是尺寸精度，厚度变化，表面质量及成形后的物理力学性能。

5•影响工件表面质量的主要因素是原材料的表面状态，晶粒大小，冲压时材料占模2的情况以及对工件的表面擦伤6•反载软化现象是反向加载时材料的屈服应力效拉伸时的屈服应力有所降低，出现所谓反载软化现象7•冷冲压常用材料有：黑色金属，有色金属，非金属材料8板料力学性能与冲压成形性能效为重要的有那几项？p21第三章冲裁一、填空、解释、选择类型题1、冲裁是利用模具使板料产生分离的工序。

从板料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁件时，称落料，封闭曲线以外的部分作为冲裁件时，称冲孔。

2、冲裁变形过程三个阶段是从弹、塑性变形开始的，以断裂告终。

3、冲裁变形过程使工件断面明显地分成四个特征区：塌角，光面，毛面，和毛刺。

4、影响冲裁件质量的诸多因素中，间隙是主要的因素。

5•分析冲裁件的工艺，主要从冲裁件的结构工艺性，冲裁件的精度和断面粗糙度三方面进行分析6、、凸、凹模刃口的制造公差要按工件的尺寸要求来决定7、冲裁凸、凹模的常以磨钝、与崩刃的形式失效。

8、排样三种方法有废料排样、少废料排样、无废料排样。

9・凸、凹模刃口分开加工法为了保证间隙值应满足的条件| 3制| S d| < Z rn aXmin 10・搭边的作用是补偿定位误差和剪板误差，还可以使条料有一定的刚度，便于送进11・降低冲裁力的方法有材料加热冲裁、阶梯凸模、斜刃冲裁12・冲裁时所产生的总压力包括冲裁力，卸料力，顶件或推件力13・冲模加工方法不同，刃口尺寸的计算方法基本分为两类1凸，凹模分别加工法2凸，凹模配作法14・模具压力中心应该通过压力机滑块的中心线。

《冲压工艺与模具设计》试题库一、填空题：（每空1分）1.冷冲压工艺是在常温下，在压力机上，利用模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。

2.冷冲压工序分为分离工序、塑性变形工序两大类。

3.模具的闭合高度是指冲模处于闭合状态时，模具上模座上平面至下模座下平面之间的距离。

4.具有过载保护功能的压力机是摩擦压力机。

行程可调的冲床是偏心冲床。

5.落料凹模在上模的叫倒装复合模，而落料凹模在下模的叫正装复合模。

6.要使冷冲压模具正常而平稳的工作，必须使模具压力中心与摸柄的轴心线重合（或偏移不大）。

7.弹性卸料装置除了起卸料作用外，还兼起压料作用，它一般用于材料厚度较薄材料的卸料。

8.侧刃常被用于定距精度和生产效率要求高的连续模中，其作用是控制条料进给方向上的进给步距。

9.普通模架在“国家标准”中，按照导柱导套的数量和位置不同可分为：对角导柱模架、中间导柱模架、四角导柱模架、后侧导柱模架四种。

10.降低冲裁力的主要措施有阶梯凸模冲裁、斜刃冲裁、加热冲裁（红冲）等。

11.模具的压力中心就是冲压力的作用点，求压力中心的方法就是求空间平行力系的合力作用点。

12.弯曲展开长度（r>0.5t时）的计算依据是弯曲前后中性层长度不变。

13.弯曲变形程度用相对弯曲半径（r/t）表示。

14.弯曲件最容易出现影响工件质量的问题弯裂、回弹和偏移等。

15.拉深变形程度用拉深系数m表示。

16.拉深模中压边圈的作用是防止工件在变形过程中发生起皱。

17.从广义来说，利用冲模使材料相互之间分离的工序叫冲裁。

它包括冲孔、落料、切断、修边、等工序。

18.冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。

19.冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。

20.冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。

21.影响冲裁件毛刺增大的原因是刃口磨钝、间隙大。

22.冲裁件的尺寸精度是指冲裁件的实际尺寸与基本尺寸的差值，差值越小，则精度越高。

《冲压工艺与模具设计》知识点——精华版1.所有的金属都是晶体：面心立方（Al、Cu、γ-Fe、Ni）塑性最好、体心立方（α-Fe、Cr、Mo）塑性次之、密排六方（Mg、Zn、Cd、Ti）结构塑性最差。

2.晶体中由原子组成的平面称为晶面。

3.C能固溶于Fe，形成铁素体和奥氏体固溶体，二者均具有良好的塑性。

当C含量超过Fe的溶C能力时，便形成渗碳体，塑性下降，变形抗力升高。

含C量越高，碳钢的塑性越差。

4.温度升高，塑性增强。

但碳钢加热到200~400°C时，因夹杂物以沉淀的形式在晶界滑移面上析出（时效作用）使得塑性降低，易折断，断口呈蓝色，即蓝脆区；而在800~900°C时会出现热脆，塑性降低。

5.拉应力促进晶间变形，加速晶界破坏；而压应力阻止晶间变形。

6.钢板厚度大于4mm为热轧板，小于4mm为冷轧板。

冷轧板尺寸精度高、表面光亮、内部组织更致密。

7.冲压用板料包括板料、卷料、带料、条料、箔料。

8.冲压设备有曲柄压力机、液压机、气动压力机、电磁压力机。

9.曲柄压力机按机身结构分为开式压力机（机身前面、左右两面均敞开，操纵方便，但刚性差、冲压力大时机身易变形）和闭式压力机（左右两侧封闭，只能前后送料，刚性好，可承受较大的冲压力）。

10.根据压力机上滑块的数目，分为单动压力机、双动压力机和三动压力机。

双动与三动压力机通常用于复杂的拉深件。

11.压力机的主要技术参数包括公称压力、滑块行程、滑块行程次数、装模高度、工作台面及滑块底面尺寸、漏料孔尺寸、模柄孔尺寸、电动机功率。

12.总冲压力等于冲裁力、卸料力、推件力和顶件力之和。

13.落料尺寸等于凹模尺寸，冲孔尺寸等于凸模尺寸。

14.冲孔件设置压料板、落料件设置顶件器，以减少弯拱回弹、提高冲裁件精度。

15.冲裁间隙决定断面质量，根据理论计算法、查表法、经验记忆法确定冲裁间隙。

16.根据冲裁件受剪切周长（mm）、厚度（mm）、剪切强度（MPa）计算冲裁力。

冲压工艺及模具设计考试试题一、选择题1.冲压工艺的根本原理是〔〕– A. 杰克原理– B. 维尔斯定律– C. 帕斯卡原理– D. 阿基米德原理2.冲压工艺中常用的材料是〔〕– A. 木材– B. 塑料– C. 金属– D. 纺织品3.以下哪一项不属于冲压工艺的主要特点〔〕– A. 生产效率高– B. 适用于小批量生产– C. 建模时间长– D. 加工精度高4.冲压模具在设计中，应注意以下哪一项〔〕– A. 模具材料的选择– B. 模具结构的合理性– C. 模具的加工工艺– D. 所有选项都正确5.以以下图所示的模具属于〔〕模具图片– A. 剪切模– B. 冲孔模– C. 弯曲模– D. 压铸模二、判断题1.冲压工艺是一种无损加工方法。

〔〕2.冲床是冲压工艺中常用的加工设备之一。

〔〕3.冲压模具的主要功能是通过冲击力对金属材料进行形状的变化。

〔〕4.冲压工艺中的模具设计可以直接影响产品的外观和质量。

〔〕5.冲压工艺主要适用于大批量生产，不适用于小批量或单件生产。

〔〕三、简答题1.请简要介绍冲压工艺的主要步骤。

2.冲压模具的常用材料有哪些？请分别列举其特点。

3.冲压工艺中的模具结构有哪些常见形式？请举例说明。

4.冲压工艺在汽车制造中的应用有哪些？5.冲压工艺在电子产品制造中的应用有哪些？四、综合题请以某个具体的产品为例，结合冲压工艺和模具设计知识，详细描述该产品的冲压加工过程，并分析该产品冲压工艺中可能存在的难点和解决方法。

注意：本文档为Markdown文本格式，请在支持Markdown格式的编辑器中查看。

冲压工艺及模具设计知识要点冲压工艺及模具设计知识要点冲压工艺是制造业中广泛应用的一种金属成形加工方式，它通过在金属材料表面施加压力，使其塑性变形，以达到所需的工艺和形状。

在冲压工艺中，模具的设计和制造是至关重要的一环。

因此，掌握冲压工艺及模具设计知识要点，对于提高冲压制造技术水平、提高产品质量和降低成本具有重要意义。

下面，将结合实际生产实践，总结一些关于冲压工艺及模具设计的知识要点。

一、冲压工艺的基本要素1.材料选择：冲压材料必须具备良好的塑性变形能力、疲劳寿命和均匀性，同时要满足在特定条件下的强度、硬度和耐磨性等要求。

2.模具设计：模具的设计必须充分考虑冲压材料的变形特性和受力条件，以及零件的加工要求和成本控制等因素。

模具的各个组成部分必须协调配合，且具备高精度、高刚度和耐用性等特点。

此外，模具的加工和装配需要注意细节化管理和工艺标准化。

3.加工工艺：冲压工艺过程需要严格控制各个工艺环节，特别是在模具定位、定量进料、开裂垫片等关键环节，需要特别加以关注。

此外，对于一些复杂形状或外观有要求的零件，可以考虑采用多道冲压或辅助模具等方式进行加工。

二、模具设计的基本原则1.要具备较好的适应性：模具应根据零件的形状、尺寸和材料特性等因素，合理选用模具结构类型和尺寸规格，以满足生产要求。

2.要具有高精度和稳定性：模具必须具备高精度、高刚性和高耐用性，以确保在大量生产过程中，始终保持稳定的加工质量。

3.要考虑冲压力分布均匀性：在模具设计时应充分考虑冲压时的力分布状况，特别是在切断底部的操作中，需要合理安排模具结构，使冲头的力能够均匀作用在零件的各个角落，避免切口不整齐等质量问题。

4.要注意保障安全性：模具设计时必须考虑操作安全和保护措施的设置，以避免操作工程师在工作中出现安全事故和模具损坏情况，同时还需要考虑环境保护和资源利用等问题。

三、模具加工工艺模具加工工艺是冲压工艺中的重要环节之一，是对模具设计的实际落地。

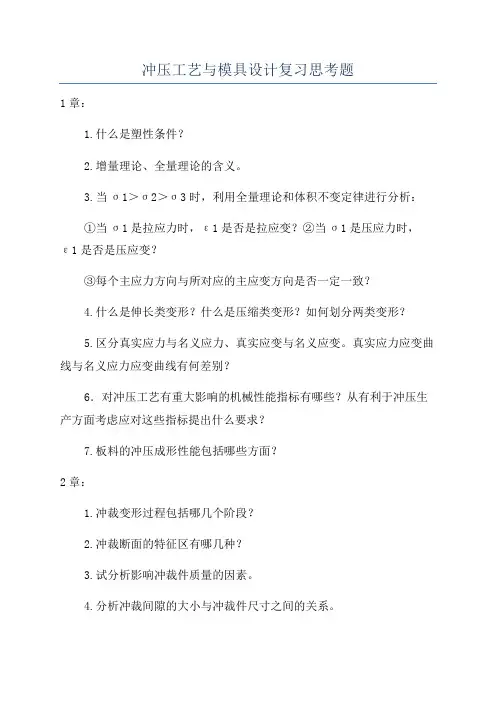

冲压工艺与模具设计复习思考题1章：1.什么是塑性条件？2.增量理论、全量理论的含义。

3.当σ1＞σ2＞σ3时，利用全量理论和体积不变定律进行分析：①当σ1是拉应力时，ε1是否是拉应变？②当σ1是压应力时，ε1是否是压应变？③每个主应力方向与所对应的主应变方向是否一定一致？4.什么是伸长类变形？什么是压缩类变形？如何划分两类变形？5.区分真实应力与名义应力、真实应变与名义应变。

真实应力应变曲线与名义应力应变曲线有何差别？6．对冲压工艺有重大影响的机械性能指标有哪些？从有利于冲压生产方面考虑应对这些指标提出什么要求？7.板料的冲压成形性能包括哪些方面？2章：1.冲裁变形过程包括哪几个阶段？2.冲裁断面的特征区有哪几种？3.试分析影响冲裁件质量的因素。

4.分析冲裁间隙的大小与冲裁件尺寸之间的关系。

5.冲裁间隙的大小对冲裁断面质量有何影响？6.如何确定冲裁模的间隙？7.简述冲裁模刃口尺寸的计算原则和方法。

8.简述降低冲裁力的措施。

3章：1.弯曲时变形主要是在什么部位？其有何特点？2.宽板、窄板弯曲时的应力应变状态有何不同？3.弯曲件毛坯尺寸的计算步骤。

4.什么是弯曲系数？其代表什么含义？5.简述影响弯曲系数的因素。

6.什么是弯曲回弹现象？产生回弹的根本原因是什么？7.简述减小弯曲件回弹的常用措施。

4章：1.拉深中按应力、应变状态不同可把毛坯分成哪几个区域？为什么把与凸模圆角相接触的部分称为“危险断面”？2.什么是起皱现象？为什么会产生起皱现象？生产中防止起皱的有效措施是什么？3.凸缘变形区的应力分布有何特点？4.什么是拉深系数？其代表什么含义？5.影响极限拉深系数的因素有哪些？6.如何确定拉深次数及每次的拉深系数？7.拉深时凸、凹模间隙过大或过小时各造成什么后果？8.拉深时为什么要加润滑？如何正确润滑？5章：1.冲模由哪几部分构成？各部分有何作用？2.对冲模的要求有哪些？3.什么是连续模？连续模冲压有何特点？4.设计连续模时应注意哪些问题？5.什么是复合模？复合模冲压有何特点？6.设计复合模时应注意哪些问题？7.模具定位零件有何作用？常用定位零件有哪几种？8.什么是冲模压力中心？设计冲模时为什么要使冲模压力中心与冲床滑块中心重合？如何计算压力中心？9.什么是冲模闭合高度？如何确定冲模闭合高度？6章：1.什么是冲压成形的变形趋向性？2.确定变形趋向性的依据是什么？3.如何控制冲压成形的变形趋向性？4.冲压工艺方案在技术上应满足哪些要求？5.如何确定冲压工序的变形性质？6.确定冲压工序顺序时应遵循哪些原则？7.冲压工序的组合应考虑哪些主要问题？。

冲压试题库及答案和复习文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]冲压工艺与冲模设计试题复习第一章概述一、填空、解释、选择类型题:1、冷冲压工艺方法大致分为分离工序、成型工序.2、分离工序分落料，冲孔和切割等。

成型工序分弯曲、拉深、翻边、翻孔、胀形等。

3冷冲压生产过程的主要特征是依靠冲模和冲压设备完成。

便于实现自动化，效率高。

第二章冷冲压变形基础1.影响金属塑性和变形抗力的因素1，金属组织2.变形温度3. 变形速度4.尺寸因素2.塑性条件决定受力物体内质点由弹性状态向塑性状态过度的条件3.加工硬化随变形程度增加，所有强度指标均增加，硬度也增加，同时塑性指标下降的现象4.冲压件的质量指标主要是尺寸精度，厚度变化，表面质量及成形后的物理力学性能。

5.影响工件表面质量的主要因素是原材料的表面状态，晶粒大小，冲压时材料占模2的情况以及对工件的表面擦伤6.反载软化现象是反向加载时材料的屈服应力效拉伸时的屈服应力有所降低，出现所谓反载软化现象7.冷冲压常用材料有：黑色金属，有色金属，非金属材料8板料力学性能与冲压成形性能效为重要的有那几项p21第三章冲裁一、填空、解释、选择类型题1、冲裁是利用模具使板料产生分离的工序。

从板料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁件时，称落料，封闭曲线以外的部分作为冲裁件时，称冲孔。

2、冲裁变形过程三个阶段是从弹、塑性变形开始的，以断裂告终。

3、冲裁变形过程使工件断面明显地分成四个特征区：塌角，光面，毛面，和毛刺。

4. 影响冲裁件质量的诸多因素中，间隙是主要的因素。

5.分析冲裁件的工艺，主要从冲裁件的结构工艺性，冲裁件的精度和断面粗糙度三方面进行分析6、凸、凹模刃口的制造公差要按工件的尺寸要求来决定7、冲裁凸、凹模的常以磨钝、与崩刃的形式失效。

8、排样三种方法有废料排样、少废料排样、无废料排样。

9. 凸、凹模刃口分开加工法为了保证间隙值应满足的条件|δp|＋|δd|≤Zmax－Zmin10.搭边的作用是补偿定位误差和剪板误差，还可以使条料有一定的刚度，便于送进11.降低冲裁力的方法有材料加热冲裁、阶梯凸模、斜刃冲裁12. 冲裁时所产生的总压力包括冲裁力，卸料力，顶件或推件力13. 冲模加工方法不同，刃口尺寸的计算方法基本分为两类1凸，凹模分别加工法2凸，凹模配作法14.模具压力中心应该通过压力机滑块的中心线。

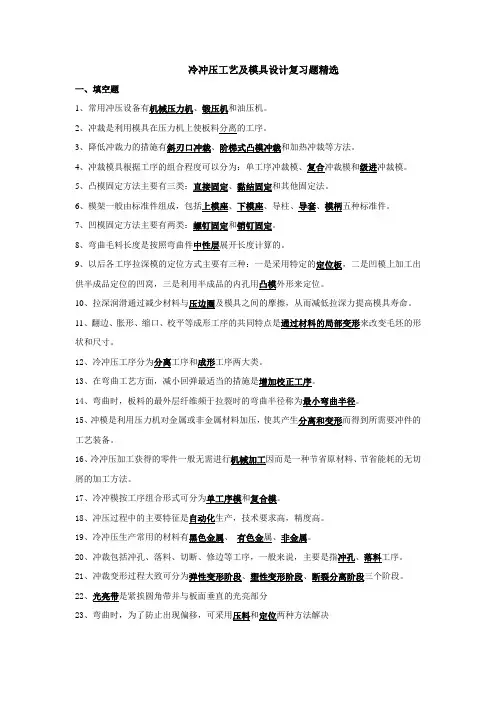

冷冲压工艺及模具设计复习题精选一、填空题1、常用冲压设备有机械压力机、锻压机和油压机。

2、冲裁是利用模具在压力机上使板料分离的工序。

3、降低冲裁力的措施有斜刃口冲裁、阶梯式凸模冲裁和加热冲裁等方法。

4、冲裁模具根据工序的组合程度可以分为：单工序冲裁模、复合冲裁模和级进冲裁模。

5、凸模固定方法主要有三类：直接固定、黏结固定和其他固定法。

6、模架一般由标准件组成，包括上模座、下模座、导柱、导套、模柄五种标准件。

7、凹模固定方法主要有两类：螺钉固定和销钉固定。

8、弯曲毛料长度是按照弯曲件中性层展开长度计算的。

9、以后各工序拉深模的定位方式主要有三种：一是采用特定的定位板，二是凹模上加工出供半成品定位的凹窝，三是利用半成品的内孔用凸模外形来定位。

10、拉深润滑通过减少材料与压边圈及模具之间的摩擦，从而减低拉深力提高模具寿命。

11、翻边、胀形、缩口、校平等成形工序的共同特点是通过材料的局部变形来改变毛坯的形状和尺寸。

12、冷冲压工序分为分离工序和成形工序两大类。

13、在弯曲工艺方面，减小回弹最适当的措施是增加校正工序。

14、弯曲时，板料的最外层纤维频于拉裂时的弯曲半径称为最小弯曲半径。

15、冲模是利用压力机对金属或非金属材料加压，使其产生分离和变形而得到所需要冲件的工艺装备。

16、冷冲压加工获得的零件一般无需进行机械加工因而是一种节省原材料、节省能耗的无切屑的加工方法。

17、冷冲模按工序组合形式可分为单工序模和复合模。

18、冲压过程中的主要特征是自动化生产，技术要求高，精度高。

19、冷冲压生产常用的材料有黑色金属、有色金属、非金属。

20、冲裁包括冲孔、落料、切断、修边等工序，一般来说，主要是指冲孔、落料工序。

21、冲裁变形过程大致可分为弹性变形阶段、塑性变形阶段、断裂分离阶段三个阶段。

22、光亮带是紧挨圆角带并与板面垂直的光亮部分23、弯曲时，为了防止出现偏移，可采用压料和定位两种方法解决二、判断题1、金属材料发生塑性变形时，体积会发生变化，“伸长类”变形会使体积增加，“压缩类”变形会使体积减小。

冲压工艺与模具设计知识点一、冲压工艺的基本概念和分类冲压工艺是指利用模具对工件进行塑性变形或分离加工的一种加工方法。

冲压工艺可以分为单工位冲压和多工位冲压两种方式。

单工位冲压是指在一块材料上进行一次冲压加工，通过简单的动作，如冲孔、冲坑等，完成对工件的加工。

多工位冲压是指在一块材料上通过多个冲压工序进行连续冲压加工，可以完成复杂的工件形状。

二、冲压模具设计的要点和流程1.冲压模具设计的要点（1）合理确定材料和毛坯的尺寸和厚度，以及冲孔或冲坑的位置和尺寸。

（2）合理选择冲压工艺参数，如冲头压力、冲头直径和停留时间等。

（3）考虑材料的延展性和回弹性，以及材料与模具之间的摩擦力。

2.冲压模具设计的流程（1）确定产品的设计要求，包括工件的尺寸、形状和材料等。

（2）确定冲压工艺参数，如冲头压力、冲孔或冲坑的位置和尺寸。

（3）进行模具结构的设计，并制作模具的零件和组装。

（4）对模具进行试验和调整，以确保其性能和精度。

三、冲压工艺和模具设计的关键技术1.材料的选择和优化在冲压工艺中，材料的选择非常重要，需考虑材料的延展性、韧性和回弹性等因素。

一般来说，冷轧板材具有较好的延展性和强度，因此在冲压加工中广泛应用。

2.模具的结构设计和加工工艺冲压模具的结构设计和制造工艺对于冲压加工的效果有着重要影响。

需要考虑到模具的刚度和变形，以及模具的寿命和维护等因素。

模具的加工工艺包括开料、铣齿和加工等。

3.冲压工艺参数的优化冲压工艺参数的优化可以提高冲压加工的效率和质量。

主要包括冲头压力、速度和停留时间等参数。

通过优化这些参数，可以减少工件的变形和回弹，提高冲压零件的精度和表面质量。

四、冲压工艺与模具设计的应用领域总结起来，冲压工艺与模具设计是机械制造中的重要领域，涉及到零部件制造的过程和方法。

了解冲压工艺和模具设计的基本概念和分类，以及冲压模具设计的要点和流程，对于提高冲压加工的效率和质量具有重要意义。

同时，冲压工艺与模具设计的关键技术的掌握，可以在工业生产中实现高效、精度高和成本低的零部件制造。

冲压工艺及模具设计知识点冲压工艺及模具设计是在制造业中广泛应用的一项技术。

冲压工艺主要是通过冲压设备对金属板材进行加工，将其压制成所需形状，广泛应用于汽车、家电、电子产品等行业。

而冲压工艺的实施离不开模具设计，合理的模具设计能够提高冲压工艺的效率与质量。

一、冲压工艺知识点1. 材料选择：在冲压工艺中，常用的材料有钢板、不锈钢板、铝板等。

根据实际应用需求，选择合适的材料可以确保产品的性能与可靠性。

2. 冲压工艺流程：冲压工艺一般包括开料、冲孔、剪裁、弯曲、整形等步骤。

不同产品的冲压流程可能有所不同，但整个过程需要严格把控，以确保产品的精度和一致性。

3. 润滑与冷却：在冲压过程中，适当的润滑与冷却是非常重要的。

润滑能够减少模具与材料之间的摩擦，冷却则可以避免材料过热导致变形或破损。

4. 冲压设备与工艺参数：冲压工艺中的设备选择和工艺参数设置直接关系到产品的加工效果。

对于不同的冲压需求，需要选择适合的设备和合理的工艺参数。

5. 质量控制与检测：冲压工艺中的质量控制与检测是确保产品性能可靠性的关键。

通过合理的质量控制措施和严格的检测标准，能够有效提高产品的质量。

二、模具设计知识点1. 模具材料选择：模具的材料一般选择硬度高、耐磨性好的工具钢。

根据冲压工艺的要求和模具的使用寿命，选择合适的材料可以延长模具的使用寿命。

2. 模具结构设计：模具的结构设计对冲压工艺具有重要影响。

合理的模具结构能够提高冲压效率、减少材料浪费，并且方便维修与更换。

3. 模具加工工艺：模具加工工艺包括数控加工、电火花加工等。

不同零部件的加工工艺选择需要考虑加工难度、效率和加工精度等因素。

4. 模具装配与调试：在模具制造完成后，需要进行模具的装配与调试。

合理的装配与调试过程能够确保模具的精度和性能达到要求。

5. 模具维护与管理：模具的维护与管理是保证模具使用寿命的关键。

定期的润滑、清洁和维修工作可以延长模具的寿命，减少生产中的故障和停机时间。

《冲压工艺与模具设计》知识点1、冲压是利用安装在压力机上和模具对材料施加外力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

冲压的三要素：设备（压力机）、模具、原材料。

冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。

冲压工艺分为两大类，一类叫分离工序（落料、冲孔、切断、切口、剖切等），一类是成形工序（弯曲、拉深、翻边、胀形、缩孔）。

冷冲压模具是实现冷冲压工艺的一种工艺装备。

冲压生产中，需要将板料剪切成条料,这是由剪切机来完成的。

这一工序在冲压工艺中称下料工序。

2、压力机的标称压力是指滑块在离下死点前某一特定距离时，滑块上所容许承受的最大作用力。

B23-63表示压力机的标称压力为630KN。

其工作机构为曲柄连杆滑块机构。

32-300是一种液压机类型的压力机。

离合器与制动器是用来控制曲柄滑块机构的运动和停止的两个部件。

在冲压工作中，为顶出卡在上模中的制件或废料，压力机上装有可调刚性顶件（或称打件）装置。

3、冲裁是利用模具使板料的一部分与另一部分沿一定的轮廓形状分离的冲压方法。

变形过程分为弹性变形、塑性变形、断裂分离三个阶段。

冲裁件的断面分为圆角，光面，毛面，毛刺四个区域。

冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。

冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。

它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。

4、加工硬化是指一般常用的金属材料，随着塑性变形程度的增加，其强度、硬度和变形抗力逐渐增加，而塑性和韧性逐渐降低。

5、拉深是指用拉深模将一定形状的平面坯料或空心件制成开口件的冲压工序。

拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。

为了提高工艺稳定性，提高零件质量，必须采用稍大于极限值的拉深系数。

拉深时可能产生的质量问题是起皱和开裂。

一般情况下，拉深件的尺寸精度应在IT13级以下，不宜高出IT11级。

冲压工艺与模具设计知识点冲压工艺与模具设计知识点冲压工艺是一种通过将金属板材或带材以一定形状冲剪、弯曲、拉伸和拉拔等方法，以获得所需零件的成型工艺。

模具设计是冲压工艺的重要组成部分，它直接影响冲压加工的效率和质量。

以下介绍一些常见的冲压工艺和模具设计知识点：1. 冲剪工艺：冲剪工艺是冲压工艺的基础，它通过不同形状的冲头和模具，在金属板材或带材上制造出所需形状的零件。

在冲剪过程中，需考虑金属的强度、硬度、韧性等性质，以确定合适的工艺参数，如冲头直径、切口深度等。

2. 弯曲工艺：弯曲工艺是将金属板材或带材弯曲成所需形状的过程。

弯曲过程中需控制弯曲方向、半径和角度等参数，选择合适的弯曲模具和夹具来保证零件质量的稳定性。

3. 拉伸工艺：拉伸工艺是利用模具将金属板材或带材拉伸成所需形状的过程。

在拉伸过程中，需控制拉伸量和拉伸速度，选择合适的模具类型和设计方案，以确保零件拉伸后不会变形或出现其它质量问题。

4. 拉拔工艺：拉拔工艺是利用模具将金属板材或带材拉拔成所需形状的过程，这种工艺常用于制造各种金属管道。

在拉拔过程中，需控制拉拔速度和力度，选择合适的模具类型和设计方案，以确保零件拉拔后不会产生变形或其它质量问题。

对于模具设计，以下是一些重要的知识点：1. 模具结构设计：模具结构设计是模具设计中的关键步骤之一，它包括零件形状、分模结构、定位装置和夹紧装置等方面。

在设计过程中，应充分考虑材料的机械性能、加工工艺和成本等因素。

2. 模具制造材料的选择：模具制造材料的选择直接影响模具的寿命和精度，常用的材料有铸铁、合金钢、热变形工具钢等。

从材料的角度出发，需要最大限度提高模具的硬度、韧性和耐磨性，以确保模具的使用寿命。

3. 模具加工工艺的选择：模具加工工艺的选择包括模具加工机床的选择、切削工艺和工具的选择等方面。

在决定加工工艺时，需要考虑到模具加工的精度和效率，并尽可能选用高效的机床和工具。

4. 模具维护保养：模具在使用中需要定期进行维护保养，包括清洁、润滑和检查等方面。

冲压工艺及模具设计试题1答案一、填空题(50分)1.冷冲模是利用安装在压力机上的模具对材料施加压力，使其变形或分离，从而获得冲件的一种压力加工方法。

（4）2.冲压加工获得的零件一般无需进行（机械）加工，因而是一种节省原材料、节省能耗的少、无（废料）的加工方法。

(2)+ε+ε=0。

(2)3.性变形的物体体积保持不变，其表达式可写成ε3124.材料的冲压成形性能包括（形状冻结性）和（贴模性）两部分内容。

(2)5、材料的应力状态中，压应力的成分（愈大），拉应力的成分（愈小），愈有利于材料塑性的发挥。

(2)6、用的金属材料在冷塑性变形时，随变形程度的增加，所有强度指标均（提高），硬度也（提高），塑性指标（降低），这种现象称为加工硬化。

(3)7、件的切断面由（圆角带、光亮带、剪裂带、毛刺区）四个部分组成。

(4)8、裁变形过程大致可分为（弹性变形阶段、塑性变形阶段、断裂分离阶段）的三个阶段。

(3) 10、在设计模具时，对尺寸精度、断面垂直度要求高的工件，应选用（较小）的间隙值；对于断面垂直度与尺寸精度要求不高的工件，以提高模具寿命为主，应选用（较大）的间隙值。

(2) 11、孔时，因工件的小端尺寸与凸模尺寸一致，应先确定凸模尺寸，即以凸模尺寸为基础，为保证凸模磨损到一定程度仍能冲出合格的零件，故从孔凸模基本尺寸应取（在制件的最大极限尺寸附近），而冲孔凹模基本尺寸则按凸模基本尺寸（加上最小初始双面间隙）。

(2)12、凸、凹模分别加工的优点是凸、凹模具有（互换性），制造周期（短），便于（维修）。

+δ≤△Z）的条件。

δ其缺点是（制造公差）小，凸、凹模的制造公差应符合（p d（5）13、搭边是一种（工艺）废料，但它可以补偿（定位）误差和（板料宽度）误差，确保制件合格；搭边还可（提高条料的刚性），提高生产率；此外还可避免冲裁时条料边缘的毛刺被（拉入模具间隙），从而提高模具寿命。

(5)14、为了实现小设备冲裁大工件或使冲裁过程平稳以减少压力机的震动，常用（阶梯凸模冲裁）法、（斜刃冲裁）和（加热冲裁）法来降低冲裁力。

冲压工艺与模具设计复习题与答案集合一 .填空题1 . 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件的一种压力加工方法。

2 . 因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。

3 . 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。

4 . 冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备5 . 冷冲压加工获得的零件一般无需进行机械加工加工，因而是一种节省原材料、节省能耗的少、无无切屑的加工方法。

6 . 冷冲模按工序组合形式可分为单工序模具和组合工序模具，前一种模具在冲压过程中生产率低，当生产量大时，一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合 - 级进模等组合方式。

7 . 冲模制造的主要特征是单件小批量生产，技术要求高，精度高，是技术密集型生产。

8 . 冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化化，生产率很高，操作方便。

9 冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。

二 . 判断题（正确的打√，错误的打×）1 . 冲模的制造一般是单件小批量生产，因此冲压件也是单件小批量生产。

（×）2 . 落料和弯曲都属于分离工序，而拉深、翻边则属于变形工序。

（×）3 . 复合工序、连续工序、复合—连续工序都属于组合工序。

（√）4 . 分离工序是指对工件的剪裁和冲裁工序。

（√）5 . 所有的冲裁工序都属于分离工序。

（√）6 . 成形工序是指对工件弯曲、拉深、成形等工序。

（√）7 . 成形工序是指坯料在超过弹性极限条件下而获得一定形状。

（√）8 . 把两个以上的单工序组合成一道工序，构成复合、级进、复合 - 级进模的组合工序。

（×）9 . 冲压变形也可分为伸长类和压缩类变形。

（√）10. 冲压加工只能加工形状简单的零件。

（×）11 . 冲压生产的自动化就是冲模的自动化。

《冲压工艺与模具设计》复习题一、单项选择题1、冷冲压可分为分离工序和D。

A、冲压工序B、弯曲工序C、冲裁工序D、成形工序2、下列属于常用冲压材料的是C。

A、T10AB、9Mn2C、08FD、Cr12MoV3、点的主应力状态图有___C______种。

A、3种B、6种C、9种D、12种4、点的主应变状态图有A。

A、三种B、九种C、六种D、四种5、为了提高冲裁件断面质量，在冲裁件断面的特征区中，应增大B的比例。

A、圆角带B、光亮带C、断裂带D、毛刺6、落料属于A工序。

A、分离B、变形C、胀形D、成形7、冲裁件中孔径不能太小的原因是A。

A．太小的孔会导致凸模强度不够和稳定性太差B．太小的孔会使压力机功率浪费C．太小的孔会导致凹模漏料困难D．太小的孔不能满足冲裁件预设的要求8、模具的合理间隙是靠____C_______刃口尺寸及公差来实现。

A、凸模B、凹模C、凸模和凹模D、凸凹模9、冲裁模导向件的间隙应该凸凹模的间隙。

A、大于B、小于C、等于D、小于等于10、模具的压力中心就是冲压力____C_______的作用点。

A、最大分力B、最小分力C、合力11、如果模具的压力中心不通过滑块的中心线，则冲压时滑块会承受偏心载荷，导致导轨和模具导向部分零件_____A______。

A、正常磨损B、非正常磨损C、初期磨损D、不会磨损12、在多工位精密级进模具冲压时，条料的精确定位主要依靠B。

A、送料装置B、导正销C、导料钉D、导料板13、在连续模中，侧刃的作用是D。

A、侧面压紧条料B、对卸料板导向C、控制条料送进时的导向D、控制进距（送进时的距离）实现定位。

14、弹性卸料装置除起卸料作用外，还有____C______的作用。

A、卸料力大B、平直度低C、压料D、导向15、冲裁模标准模架模座的材料应通常是B。

A、T10B、铸铁C、Crl2MoVD、硬质合金16、能进行三个方向送料，操作方便的模架结构是____B_____。

一、填空1.利用拉深模将一定形状的平面坯料或空心件制成开口件的冲压工序叫做;2.一般情况下,拉深件的尺寸精度应在级以下,不宜高出级;3.实践证明,,由于塑性变形前后体积不变,因此,可以按原则确定坯料尺寸;4.为了提高工艺稳定性,提高零件质量,必须采用稍大于极限值的;5.窄凸缘圆筒形状零件的拉深,为了使凸缘容易成形,在拉深窄凸缘圆筒零件的最后两道工序可采用和进行拉深;6.压料力的作用为：7.目前采用的压料装置有和装置;8.轴对称曲面形状包括,, ;9.在拉深过程中,由于板料因塑性变形而产生较大的加工硬化,致使继续变形苦难甚至不可能;为可后继拉深或其他工序的顺利进行,或消除工件的内应力,必要时进行热处理或的热处理;10. 冲压过程中,清洗的方法一般采用;11. 圆形垫圈的内孔属于外形属于;12.冲裁断面分为四个区域：分别是,, , ;13.冲裁过程可分为,, 三个变形阶段;14.工作零件刃口尺寸的确定冲孔以为计算基准,落料以为计算基准;15.冲裁件的经济冲裁精度为;16.凸凹模在下模部分的叫,凸凹模在上模部分的叫,其中正装式复合模多一套打件装置;17.弹性卸料装置除了起卸料作用外,还起作用,它一般用于的情况;18.侧刃常用于中,起的作用;19.冲压力合力的作用点称为,设计模具时,要使与模柄中心重合;10.挡料销用于条料送进时的,导正销用于条料送进时的;11. 冲压工艺分为两大类,一类叫,一类是;12.在毛坯上预先加工好预知孔,再沿孔边将材料竖立凸缘的冲压工艺叫;13.翻边按变形性质可分为和;14.在冲压过程中,胀形分的局部凸起胀形和的胀形;15.压制加强筋时,所需冲压力计算公式为：;16．把不平整的工件放入模具内压平的工序叫;17．冷挤压的尺寸公差一般可达到;18 . 是将空心工序件或管状毛坯沿径向往外扩张的冲压工序;19径向积压又称横向挤压,即积压时,金属流动方向与凸缘运动方向;20为了降低冷冲压模具与坯料的摩擦力,应对坯料进表面处理和润滑处理21.在模具的工作部分分布若干个等距工位,在每个每个工位上设置了一定冲压工序,条料沿模具逐工位依次冲压后,在最后工位上从条料中便可冲出一个合格的制件来的模具叫级进模;22.多工位级进模按主要工序分,可分为级进冲裁模、级进弯曲模、级进拉深模;23.多工位级进模按组合方式分,可分为落料弯曲级进模、冲裁翻边级进模、冲裁拉深级进模、翻边拉深级进模;24.衡量排样设计的好坏主要看工序安排是否合理,能否保证冲件的质量并使冲压过程正常稳定进行,模具结构是否简单,制造维修是否方便,是否符合制造和使用单位的习惯和实际条件等等;25.进行工位设计就是为了确定模具工位的数目、各工位加工的内容、及各工位冲压工序的顺序;26对于严格要求的局部内、外形及成组的孔,应考虑在同一工位上冲出,以保证位置精度;27如何处理好相关部件几次冲裁产生的相接问题,将直接影响冲压件的质量;28在多工位级进模内条料送进过程中,会不断得被切除余料,但在各工位之间达到最后工位以前,总要保留一些材料将其连接起来,以保证条料连续的送进,这部分材料称为载体;29级进模中卸料板的另一个重要作用是保护细小的凸模; 30. 对于自动送料装置的多工位级进模应采用自动检测保护装置;二、判断正确的在括号内打√,错误的打×1.在拉深过程中,根据应力情况的不同,可将拉深坯料划为四个区域;2.起皱是一种受压失稳现象;3.用于拉深的材料,要求具有较好的塑性,屈强比σs/σb小、板厚方向性r小,板平面方向性系数△r大;4.阶梯圆筒形件拉深的变形特点与圆形件拉深的特点相同;5. 制成的拉深件口部一般较整齐;6. 一般弯曲U形件时比V形件的回弹角大;7．足够的塑性和较小的屈强比能保证弯曲时不开裂;8．弯曲件的精度受坯料定位、偏移、回弹,翘曲等因素影响; 9．弯曲坯料的展开长度等于各直边部分于圆弧部分中性层长度之差;10．弯曲力是设计弯曲模和选择压力机的重要依据之一;11. 落料件比冲孔件精度高一级;12. 在其它条件相同的情况下,H62比08钢的搭边值小一些;13. 在复合模中,凸凹模的断面形状与工件完全一致;14. 复合模所获得的零件精度比级进模低;15. 直对排比斜对排的材料利用率高;16．主应变状态一共有9种可能的形式;17．材料的成形质量好,其成形性能一定好;18. 热处理退火可以消除加工硬化冷作硬化;19 屈强比越小,则金属的成形性能越好;20. 拉深属于分离工序21. 非圆孔又称异性孔;22. 压缩类曲面的主要问题是变形区的失稳起皱;23. 缩口模结构中无支撑形式,其模具结构简单,但缩口过程中坯料的稳定性差,允许缩口系数较小;24. 冷挤压坯料的截面应尽量与挤压轮廓形状相同;25. 整形工序一般安排在拉伸弯曲或其他工序之前;26. ×工位多于2个的级进模称位多工位级进模;27 √多工位级进模主要用于中小复杂冲压件的大批量生产;28 √在模具中常用的自动检测方式是用接触销对导正孔检测条料是否已送到位;29 ×多工位级进模拉深成型时,和单工序拉深模拉深形式一样采用单个送进坯料;30 √多工位级进模级进模中采用双侧载体的形式,送料平稳,材料不易变形,精度高;三、选择1．坯料形状和尺寸确定的原则;A．尺寸相似原则 B.形状相似原则2．宽凸缘筒形状拉深方法有几种;A．二种 B.三种3．在弯曲时为平面应力状态和立体应力状态;则为立体应力状态和平面应力状态;B．窄板 B 宽板4. 弯曲件的形状应尽可能对称,弯曲半径左右一致,以防止变型时坯料受力不均匀而产生;a偏移 B.翘曲5. 由于弯曲件形状不对称,弯曲时坯料的两边于凹模接触宽度不相等,使坯料沿的一边偏移;A. 宽度小B.宽度大6. 弯曲件的高度不宜过小,其值为;A. h>r-2tB. h>r+2t7.在压力机的每次行程中,在,同时完成两道或两道以上的冲模叫级进模;A.同一副模具的不同位置B. 同一副模具的相同位置;C.不同工序D.相同工序8.精密冲裁的条件是A.工作零件带有小圆角,极小的间隙,带齿压料板,强力顶件B.工作零件为锋利的刃口,负间隙,带齿压料板,强力顶件9．冲裁模导向件的间隙应该凸凹模的间隙;A．大于 B. 小于 C.等于 D.小于等于10．凸模比凹模的制造精度要,热处理硬度要求; A．高一级 B.低一级C.不同 D.相同11．硬材料比软材料的搭边值,精度高的制件搭边值和精度低的制件;A．小 B.大 C.不同 D.相同12.空心坯料胀形方式一般可分为几种;A二种 B.三种 C.四种13.缩口系数m越小,变形程度越;A小 B.大14. 预制孔的加工方法,如钻出的孔比冲出的孔有更小的值；翻孔的方向与冲孔的方向时,有利与减小孔口开裂;A. 不同B.相同15．空心坯料胀形时所需的胀形力F＝PA式中,A代表的是;A. 面积B.体积16使用级进模通常时连续冲压,故要求冲床具有足够的精度和B ;C．韧性 B. 刚性17使用多工位级进模生产,材料的利用率B ;B．较大 B. 较小18. 级进模中卸料装置,常用的是 A ;Ａ. 弹压卸料板 B. 刚性卸料板19. 在生产批量大,材料厚度大,工件大的时候,采用的送料方式 A ;A. 自动送料器送料B. 手动送料20坯料与模具表面相对运动,在遵循力的作用下,使表面材料脱落的现象是 B ;D．磨粒磨损 B. 疲劳磨损21. 下列不属于低变形冷作模具钢的是 A ;C．T10A B. 9Mn2材料的耐磨性 A ;A. 好B. 差23 、冲裁变形过程中的塑性变形阶段形成了 ___ ________ ;A 、光亮带B 、毛刺C 、断裂带24 、模具的合理间隙是靠 __________ 刃口尺寸及公差来实现;A 、凸模B 、凹模C 、凸模和凹模D 、凸凹模25 、落料时,其刃口尺寸计算原则是先确定 ____ _______ ;A 、凹模刃口尺寸B 、凸模刃口尺寸C 、凸、凹模尺寸公差26 、当冲裁间隙较大时,冲裁后因材料弹性回复,使冲孔件尺寸_ __凸模尺寸,落料件尺寸 __ ___凹模尺寸;A 、大于,小于B 、大于,大于C 、小于,小于D 、小于,大于27 、对 T 形件,为提高材料的利用率,应采用 _________ ;A 、多排B 、直对排C 、斜对排28 、冲裁多孔冲件时,为了降低冲裁力,应采用 ____ _____ 的方法来实现小设备冲裁大冲件;A 、阶梯凸模冲裁B 、斜刃冲裁C 、加热冲裁29 、斜刃冲裁比平刃冲裁有 __________ 的优点;A 、模具制造简单B 、冲件外形复杂C 、冲裁力小30 、为使冲裁过程的顺利进行,将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出,所需要的力称为_________ ;A 、推料力B 、卸料力C 、顶件力31 、模具的压力中心就是冲压力 __________ 的作用点;A 、最大分力B 、最小分力C 、合力32 、冲制一工件,冲裁力为 F ,采用刚性卸料、下出件方式,则总压力为 _________ ;A 、冲裁力 + 卸料力B 、冲裁力 + 推料力C 、冲裁力 + 卸料力 + 推料力33 、如果模具的压力中心不通过滑块的中心线,则冲压时滑块会承受偏心载荷,导致导轨和模具导向部分零件______ _____ ;A 、正常磨损B 、非正常磨损C 、初期磨损34 、冲裁件外形和内形有较高的位置精度要求,宜采用_________ ;A 、导板模B 、级进模C 、复合模35 、用于高速压力机上的模具是 __________ ;A 、导板模B 、级进模C 、复合模36 、对步距要求高的级进模,采用 __________ 的定位方法;A 、固定挡料销B 、侧刃 + 导正销C 、固定挡料销 + 始用挡料销36 、材料厚度较薄,则条料定位应该采用 __________ ;A 、固定挡料销 + 导正销B 、活动挡料销C 、侧刃37 、导板模中,要保证凸、凹模正确配合,主要靠 _____ ____ 导向;A 、导筒B 、导板C 、导柱 D、导套38 、在导柱式单工序冲裁模中,导柱与导套的配合采用________ ;A 、 H7/m6B 、 H7/r6C 、 H7/h639 、由于级进模的生产效率高,便于操作,但轮廓尺寸大,制造复杂,成本高,所以一般适用于 ________冲压件的生产;A 、大批量、小型B 、小批量、中型C 、小批量、大型D 、大批量、大型40 、推板或顶板与凹模呈 _ __ 配合,其外形尺寸一般按公差与配合国家标准 _ __ 制造;A 、间隙B 、过渡C 、过盈D 、 H8E 、 m6F 、 h841 、侧刃与导正销共同使用时,侧刃的长度应 ___C_______ 步距;A 、≥B 、≤C 、＞D 、＜42 、对于冲制小孔的凸模,应考虑其 _________A 、导向装置B 、修磨方便C 、连接强度43 、精度高、形状复杂的冲件一般采用 ____ _____ 凹模形式;A 、直筒式刃口B 、锥筒式刃口C 、斜刃口44 、为了保证凹模的壁厚强度,条料定位宜采用 ____A_____ ;A 、活动挡料销B 、始用挡料销C 、固定挡料销45 、弹性卸料装置除起卸料作用外,还有 _____ _____ 的作用;A 、卸料力大B 、平直度低C 、压料作用46 、压入式模柄与上模座呈 ____ ______ 的配合,并加销钉以防转;A 、 H7/m6B 、 M7/m6C 、 H7/h647 、中、小型模具的上模是通过 _____ __ 固定在压力机滑块上的;A 、导板B 、模柄C 、上模座48 、大型模具或上模座中开有推板孔的中、小型模具应选用_________ 模柄;A 、旋入式B 、带凸缘式C 、压入式49 、旋入式模柄是通过 _________ 与上模座连接;A 、过渡配合B 、螺纹C 、螺钉50 、小凸模冲孔的导板模中,凸模与固定板呈 ____A______ 配合;A 、间隙B 、过渡C 、过盈51 、对角导柱模架上、下模座,其工作平面的横向尺寸一般___C___ 纵向尺寸,常用于 __A______ ;A 、横向送料的级进模B 、纵向送料的单工序模或复合模C 、大D 、纵向送料的级进模E 、小F 、横向送料的单工序模或复合模52 、能进行三个方向送料,操作方便的模架结构是 _________ ;A 、对角导柱模架B 、后侧导柱模架C 、中间导柱模架53 、为了保证条料定位精度,使用侧刃定距的级进模可采用____ ____ ;A 、长方形侧刃B 、成型侧刃C 、尖角侧刃54 、中间导柱模架,只能 ____ C_____ 向送料,一般用于______B___ ;A 、级进模B 、单工序模或复合模C 、纵D 、横55 、四角导柱模架常用于 ________ ;A 、自动模B 、手工送料模C 、横向送料手动模56 、凸模与凸模固定板之间采用 __ __ 配合,装配后将凸模端面与固定板一起磨平;A 、 H7/h6B 、 H7/r6C 、 H7/m657 、冲裁大小不同、相距较近的孔时,为了减少孔的变形,应先冲 ______ 和 _ _____ 的孔,后冲_______和 _______ 的孔;A 、大B 、小C 、精度高D 、一般精度58 、整修的特点是 ________ ;A 、类似切削加工B 、冲压定位方便C 、对材料塑性要求较高59.用于高速压力机的冲压材料是 ___________ ;A 、板料B 、条料C 、卷料四简答1．拉裂产生的原因及控制措施2、影响极限拉深系数的因数有哪几3.产生偏移的原因是什么怎样来控制偏移的产生4.冲裁间隙对冲裁件质量的影响5.冷冲压的特点6．级进模的特点及应用范围是：1 在同一副模具不同工位上可同时完成冲裁、弯曲、拉深和成形等多道工序,具有比其他类型冲模有更高的工作效率;2 级进模容易实现自动化,包括自动送料、自动出件、自动叠片;3 级进模结构复杂、加工精度较高,因而模具的设计、制造、调试、维修等技术要求较高;4 级进模适合大批量生产加工,被加工的零件有足够的产量和批量;5 使用级进模生产,材料利用率较低;模拟考试试卷1闭卷一、填空20分,每空1分1．冷冲压的优点有：, , 2．冷冲压是利用安装在压力机上的对材料,使其产生,从而获得所需零件的一种加工方法;3．一般的金属材料在冷塑变形时会引起材料性能的变化;随着变形程度的增加,所有的强度、硬度都,同时塑性指标,这种现象称为冷作硬化;4．拉深时变形程度以表示,其值越小,变形程度越;5．材料的屈强比,均匀延伸率有利于成形极限的提高;6．冲裁件的断面分为, , , ,四个区域;7．翻孔件的变形程度用表示,变形程度最大时,口部可能出现8．缩孔变形区的应力性质为,其可能产生的质量问题是9．精冲时冲裁变形区的材料处于,并且由于采用了的间隙,冲裁件尺寸精度可达IT8-IT6级;二、选择20分,每空2分1．弯曲时的变形程度以表示;弯曲变形程度越大,其回弹值越A、拉深系数B、相对半径C、大D、小2．弯曲变形前后长度保持不变,所以弯曲件展开长度的计算以为依据;A、中性层B、中心层C、两者皆可3．冲裁件的经济公差等级不高于级,一般要求落料件公差等级冲孔件的公差等级;A、IT11B、IT12C、高于D、低于4．连续冲裁排样时,切断工序必须安排在工位;A、最后B、中间C、第一个5．当弯曲件外形尺寸有要求时,应先确定工作部分的尺寸;A、凹模B、凸模C、都一样6．拉深时的主要问题是起皱与开裂,起皱可以通过加压料的方式克服;因此,压料力越, 越有利于成形;A、大B、适中C、小7．落料属于工序;A、分离B、变形三、判断10分1．校正弯曲可以减少回弹;2．冲裁间隙越小,冲裁件精度越高,所以冲裁时间隙越小越好;3．在生产实际中,倒装式复合模比正装式复合模应用更多一些;4．胀形时,坯料变形区受两向拉应力的作用,因此,可能产生的最大问题是起皱;5．拉深凸模上开通气孔的目的是为了减轻模具的重量;四、根据问题判断并简述理由35分1．计算拉深工艺力的目的是为了选择合适的压力机吨位;已知拉深时总拉深力为15吨,所以选择公称压力为16吨的压力机足够; 回答： 1对 2错理由：2．冲压非对称零件时,模柄都要加骑缝销防转销;回答： 1对 2错理由：3．复合模冲裁精度比连续模高;回答： 1对 2错理由：4．弯曲时,工件折弯线的方向最好与板料的轧制方向一致;回答： 1对 2错理由：5．拉深时为了减小材料流动的阻力,有利于提高极限变形程度,因此,常常在凸模与毛坯的接触面上加润滑;回答： 1对 2错理由：6．凸模与固定板之间的配合通常采用过盈配合;回答： 1对 2错理由：7．工件的内形由凸模决定,外形由凹模决定,因此凸凹模的截面形状及尺寸与工件完全一致;回答： 1对 2错理由：五、计算15分1、用配合加工法计算下图零件的凸模和凹模刃口尺寸已知：X= Z min= Z max=材料Q235，料厚t=22 计算图5-15所示圆筒形件的坯料尺寸、拉深系数及各次拉深工序件尺寸;材料为10钢,板料厚度t=2mm;图5-15 无凸缘圆筒形件三、填空20分,每空1分1．冷冲压模具是实现冷冲压工艺的一种; 2．落料和冲孔属于,拉深和弯曲属于;3．变形温度对金属塑性的影响很大,一般来说,随着变形温度的升高,塑性,变形抗力;4．压力机的标称压力是指滑块在某一特定位置时,滑块上所容许承受的;5．材料在塑性变形中,变形前的体积变形后的体积,用公式来表示即：;6．冲裁的变形过程分为, , 三个阶段; 7．冲裁模工作零件刃口尺寸计算时,落料以为基准,冲孔以为基准,凸模和凹模的制造精度比工件高;8．冲裁件之间及冲裁件与条料侧边之间留下的余料称作;它能补偿条料送进时的定位误差和下料误差,确保;9．弯曲零件的尺寸与模具工作零件尺寸不一致是由于,校正弯曲比自由弯曲时零件的尺寸精度;10．拉深时可能产生的质量问题是四、选择20分,每空2分1．翻孔的变形程度以表示;变形程度越大,其值越A、翻孔系数KB、延伸率C、大D、小2．拉深面上加润滑,可以提高拉深的变形程度;拉深工作零件圆角半径有利于拉深;A、凹模B、凸模C、为零D、适合3．预应力组合凹模可以提高模具的强度,一般采用结构;A、两层B、三层C、三层以上4．汽车油箱底壳拉深时,为调节材料被拉入凹模的阻力大小,在拉深部位设置拉深筋;A、深度浅B、深度大5．多工位级进模适合于冲件尺寸较,生产率的情况;A、大B、小C、高D、低6．是冲模最主要的失效形式;凹模的硬度一般应凸模的硬度;A、磨损失效B、变形失效C、高于D、低于三、判断10分1．模具装配后,卸料弹簧的预压力应大于卸料力;2．选择标准模架规格的依据是凸模的尺寸;3．单工序模、级进模、复合模中,操作安全性最高的是复合模;4．弯曲线的方向与板料的轧制方向垂直有利于减少回弹;5．失稳起皱是压缩类变形存在的质量问题;压料装置可以防止起皱,其力越大,效果越好;四、问答20分1．请指出下列表达式中各个字母的含义;5分钢板911323723588708180012000.1------⨯⨯-GB S ⅡQ GB B 答：B 表示： 180012000.1⨯⨯表示： Q235表示： Ⅱ表示：S 表示：一、拉深IT13IT11坯料面积等于拉深件表面积 拉深系数锥形凹模 和 锥形压料圈 防止拉深过程中坯料起皱 弹性压料 和 刚性压料 球形件 , 抛物线形件 , 锥形件 序间 或 最后消除应力 酸洗冲孔 落料塌角,光亮带,断裂面 毛刺 弹性变形,塑性变形,断裂分离 凸模, 凹模IT11级倒装式复合模,正装式复合模 压料, 材料厚度较小 级进模 控制条料送进步距 模具的压力中心 压力中心 粗定位,精定位分离工序,变形工序 翻边伸长类翻边 压缩类翻边 平板坯料 和 立体空心 F=LtσK校平 IT7空心坯料胀形垂直表面处理和润滑处理。

《冲压工艺与模具设计》试题库(超全)共24页一、名词解释：1．冲压模具答：在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）2．弯曲件工艺性答：弯曲件的工艺性是指弯曲零件的形状、尺寸、精度、材料以及技术要求等是否符合弯曲加工的工艺要求。

3．结构零件答：这类零件不直接参与完成工艺过程，也不和坯料有直接接触，只对模具完成工艺过程起保证作用，或对模具功能起完善作用，包括有导向零件、紧固零件、标准件及其它零件等。

二、判断1、普通冲裁最后分离是塑性剪切分离。

（×）2、搭边值的作用是补偿定位误差，保持条料有一定的刚度，保证零件质量和送料方便。

（√）3、标准件就是从标准件厂购买来直接装配在模具上的不需进行任何加工的零件。

（×）4、冲压模使用刚性卸料的主要优点是卸料可靠；卸料力大。

（√）5、连接弹压卸料板时，可选用圆柱头普通螺钉。

（×）三、填空1.普通冲裁件断面具有圆角带、光亮带、断裂带、和毛刺区四个明显区域。

2.模具的压力中心就是冲压力的合力的作用点，求压力中心的方法就是求空间平行力系的合力的作用点。

4.弹性卸料装置除了起卸料作用外，还兼起压料作用。

它一般用于材料厚度相对较薄材料的卸料。

5.普通模架在“国家标准”中，按照导柱导套的数量和位置不同可分为：对角导柱、中间导柱、四角导柱、后侧导柱四种模架。

8.降低冲裁力的主要措施有阶梯凸模冲裁、斜刃冲裁、加热冲裁（红冲）等。

9.弯曲展开长度r>0.5t时的计算依据是弯曲前后中性层长度不变。

10.弯曲变形程度用相对弯曲半径（r/t）表示。

11.弯曲件最容易出现影响工件质量的问题弯裂、回弹和偏移等。

12.拉深变形程度用拉深系数m表示。

13.拉深加工时，润滑剂涂在与凹模接触的毛坯表面上。

14.拉深件毛坯尺寸的计算依据是体积不变原则和相似原则，15.拉深过程中的辅助工序有中间退火、润滑、酸洗等。
