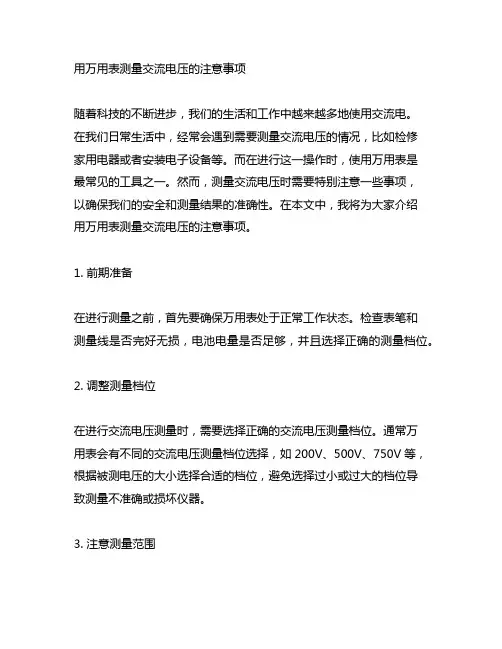

用万用表测量交流电压的注意事项随着科技的不断进步，我们的生活和工作中越来越多地使用交流电。
在我们日常生活中，经常会遇到需要测量交流电压的情况，比如检修家用电器或者安装电子设备等。
而在进行这一操作时，使用万用表是最常见的工具之一。
然而，测量交流电压时需要特别注意一些事项，以确保我们的安全和测量结果的准确性。
在本文中，我将为大家介绍用万用表测量交流电压的注意事项。
1. 前期准备在进行测量之前，首先要确保万用表处于正常工作状态。
检查表笔和测量线是否完好无损，电池电量是否足够，并且选择正确的测量档位。
2. 调整测量档位在进行交流电压测量时，需要选择正确的交流电压测量档位。
通常万用表会有不同的交流电压测量档位选择，如200V、500V、750V等，根据被测电压的大小选择合适的档位，避免选择过小或过大的档位导致测量不准确或损坏仪器。
3. 注意测量范围万用表的交流电压测量范围是有限的，超出范围进行测量可能导致仪器损坏，甚至对使用者造成安全隐患。
在进行测量前要确保被测电压在万用表的测量范围内。
4. 防止触电在进行交流电压测量时，要特别注意避免触电的危险。
首先要保证测量环境干燥清洁，避免在潮湿的环境中操作。
在测量过程中要小心操作，避免表笔短路或误触高压部位。
5. 确保接线正确接线错误是导致测量结果不准确的常见原因之一。
在测量交流电压时，要确保表笔正确接入被测电路的相线和零线，避免接反或接错线导致测量不准确。
6. 确保稳定测量在进行交流电压测量时，要确保电路工作稳定，避免因电路波动或干扰导致测量结果不准确。
在有条件的情况下，可以使用稳压电源或者滤波电路提供稳定的测量环境。
7. 阅读测量结果在进行测量后，要仔细阅读万用表上显示的电压数值。
注意单位是否正确，是否需要进行换算，确保得到准确的测量结果。
要记得将测量档位调回最低，避免影响下次的测量或浪费电池电量。
结语通过本文的介绍，相信大家对用万用表测量交流电压的注意事项有了更深入的了解。
交流电压的测量方法交流电压是指电流的方向和大小在不断变化的电压。
为了测量交流电压，我们可以使用各种不同的方法和仪器。
最常见的测量交流电压的方法之一是使用电压表。
电压表是一种用来测量电压的仪器，它可以测量电路中的电压，以便确定电路中的电势差或电压值。
电压表一般分为模拟电压表和数字电压表两种。
模拟电压表使用指针和刻度来显示电压值。
它通过连接到被测电路的两端，将电压应用到指针上。
指针会通过摆动来显示电压值，刻度盘上的刻度表示电压值。
模拟电压表一般使用电磁力作为工作原理，通过在电磁场中施加一个力来移动指针。
数字电压表使用数字显示电压值。
它通过将电压转换为数字信号，并通过数字显示器来显示电压值。
数字电压表一般使用模数转换器（ADC）将电压转换为数字信号，然后将其显示在数字显示器上。
除了使用电压表之外，还可以使用示波器来测量交流电压。
示波器是一种用于显示电压波形的仪器。
它可以显示时间和电压的关系，从而使我们能够观察到交流电压的周期性变化。
示波器一般通过将被测电压应用到垂直输入通道上，然后将时间基准应用到水平输入通道上，从而显示电压波形。
示波器可以显示正弦波、方波、脉冲波等不同类型的交流电压波形。
除了电压表和示波器，还可以使用电压变压器来测量交流电压。
电压变压器是一种使用互感原理将交流电压变压或降压的变压器。
它通过将被测电压连接到输入侧，然后通过转换比例将电压变换到输出侧。
通过测量输出侧的电压，我们可以确定输入侧电压的大小。
电压变压器通常具有高精度和高分辨率，可以用于测量较高电压的交流电源。
此外，还可以使用直流电压法测量交流电压。
直流电压法是通过将待测电压与已知偏压相比较，从而实现测量的一种方法。
在进行直流电压法测量交流电压时，我们首先将待测电压与已知偏压连接在一起。
然后通过调整已知偏压的大小和方向，使得两个电压相互抵消。
当两个电压完全抵消时，我们可以确定待测电压的大小，从而测量交流电压。
总之，测量交流电压的方法有很多种，其中包括使用电压表、示波器、电压变压器和直流电压法等。
交流电压测量方法介绍
交流电压测量是电学领域中的一个重要问题。
下面介绍几种常用的交流电压测量方法。
1. 单相交流电压测量
单相交流电压测量是指使用一个单相电压表来测量交流电压。
单相电压表通常由一个电阻表头和一个电源组成。
当电源正极连接到电阻表头中的一根线时,电压表的指针会指向正极;当电源负极连接到电阻表头中的一根线时,电压表的指针会指向负极。
通过读取电压表的指针位置,可以计算出交流电压的大小。
2. 三相交流电压测量
三相交流电压测量是指使用一个三相电压表来测量交流电压。
三相电压表通常由一个电阻表头和一个电源组成。
当电源正极、负极和中性点分别连接到电阻表头中的三根线时,电压表的指针会指向不同的方向。
通过读取电压表的指针位置,可以计算出交流电压的大小。
3. 交流电压的波形分析
交流电压的波形分析是测量交流电压的重要方法。
通过对交流电压的波形进行分析,可以确定交流电压的振幅、频率和相位等参数。
一般来说,交流电压的波形呈现出正弦波的特征,其振幅随时间的变化而变化。
4. 数字信号处理
数字信号处理是近年来发展较快的领域之一,其可以用于测量和交流电压。
数字信号处理技术可以通过对电压信号进行采样、量化和滤波等操作,来获取电压信号的详细信息。
通过使用数字信号处理技术,可以更加精确地测量和交流电压。
以上是交流电压测量的一些常见方法。
在实际测量中,需要根据具体情况选择合适的测量方法,并注意测量过程中的安全和精度。

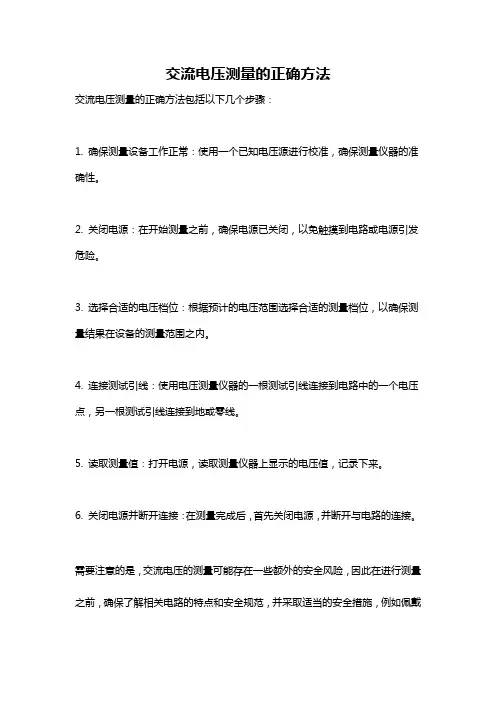

交流电压测量的正确方法
交流电压测量的正确方法包括以下几个步骤：
1. 确保测量设备工作正常：使用一个已知电压源进行校准，确保测量仪器的准确性。
2. 关闭电源：在开始测量之前，确保电源已关闭，以免触摸到电路或电源引发危险。
3. 选择合适的电压档位：根据预计的电压范围选择合适的测量档位，以确保测量结果在设备的测量范围之内。
4. 连接测试引线：使用电压测量仪器的一根测试引线连接到电路中的一个电压点，另一根测试引线连接到地或零线。
5. 读取测量值：打开电源，读取测量仪器上显示的电压值，记录下来。
6. 关闭电源并断开连接：在测量完成后，首先关闭电源，并断开与电路的连接。
需要注意的是，交流电压的测量可能存在一些额外的安全风险，因此在进行测量之前，确保了解相关电路的特点和安全规范，并采取适当的安全措施，例如佩戴
绝缘手套和使用绝缘测试引线。
数字式万用表测量交流电压作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量交流电压。
一、交流电压的测量方法1、将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2、将功能开关置于交流电压挡V~量程范围，并将测试笔连接到待测电源或负载上。
3、测量交流电压时，没有极性显示。
4、无论测交流还是直流电压，都要注意人身安全，不要随便触摸表笔的金属部分。
以测量交流220V为例：测量时转动开关至所需电压挡(测量交流220V时，开关应旋至交流750V)。
测量时，测试笔应并接于被测电路中。
如果不知道被测电压的范围，可先用较大的量限试测出大致数值后，再转到相应量限测量。
二、操作提示1、挡位选定交流电压挡，当不知电压范围时，应从最大量程选起。
2、表要并联在所测电路或元器件的两端。
三、交流电压的测量步骤第一步：打开数字万用表电源开关，将万用表挡位旋转至交流电压挡750V量程。
第二步：打开电路中的电源开关。
第三步：测1-2点之间的电压，记录读数，电压值测得为：220V。
第四步：将万用表挡位旋转至交流电压挡20V量程，分别测量3-4，4-5，6-7各点之间的电压，并记录读数。
（1）测得3-4点之间的电压为：10V。
（2）测得4-5点之间的电压为：10V。
（3）测得6-7点之间的电压为：6.2V。
四、注意事项1、如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。
2、如果显示器只显示“1.”，表示量程太小，功能开关应置于更高量程。
3、“”表示不要测量高于1000V的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。
4、当测量高电压时，要格外注意避免触电。
测量交流电压的步骤
以下是测量交流电压的更加口语化解读：
1. 选好工具
万用表：拿起你的万用表，这是测量电压的“神器”。
量程切换：看看万用表上的交流电压档位，一般有几十伏、几百伏甚至几千伏的选择，根据你要测的电路电压范围选好档位。
2. 安全措施
断电操作：如果可能，先切断电路电源，确保测量安全。
如果不能断电，也得站在干燥的地方，离电线远远的。
穿戴防护：戴上绝缘手套，必要时穿上绝缘鞋，保护自己不被电到。
3. 接线测量
红黑表笔：万用表的红色表笔插到“VΩ”或“mA”插孔，黑色表笔插到“COM”插孔。
找准位置：找到你要测量的交流电压两端，一般是电源线的两头或者电器的电源插座。
接触测量：把红表笔搭在火线上，黑表笔搭在零线上或地线上，万用表上就会显示出电压值。
4. 判断与记录
对比标准：把测得的电压值跟电路设计要求或电器额定电压比较一下，看看正不正常。
记个笔记：如果需要，把测量结果记在本子上，以后查起来方便。
5. 多点测量与调整
到处测测：对于复杂的电路，可能需要在不同的地方都测一下电压，看看电压是不是都一样。
调调电压：如果电压太高或太低，可能需要调整电源设备的输出或者电器的接线，让电压恢复正常。
以上就是测量交流电压的超级口语化解读，通过这套操作，电工师傅就能准确判断电路电压是否正常，确保电力系统的安全稳定运行。
如果您还有其他问题，尽管问！。
交流电压测量方法介绍交流电压是指电路中电流方向和大小随时间变化而变化的电压。
在实际的电路中，交流电压的测量是一项非常重要的工作，它关系到电路的正常运行和电能的有效利用。
下面将介绍几种常用的交流电压测量方法。
1.电压表法：最直接常用的方法是使用电压表来测量交流电压。
电压表是一种专门用于测量电压的仪表，它能够测量电路中任何位置的电压。
在测量交流电压时，将电压表的正负极分别连接到电路的两个触点上，即可通过电压表的读数来获得交流电压的数值。
2.适配器法：适配器法是通过使用适配器装置来改变电源电压，从而实现对交流电压的测量。
适配器是一种具有变换功能的装置，可以将输入的交流电压转换为输出的直流电压。
在测量交流电压时，将适配器的输入端连接到待测的交流电源上，将输出端连接到直流电压表，并通过直流电压表的读数来获得交流电压的数值。
3.示波器法：示波器是一种用于观察和测量交流信号的仪器，它可以显示出电压信号随时间变化而产生的波形图。
在测量交流电压时，将示波器的探头连接到待测的交流电源上，将示波器的探头接地，然后在示波器屏幕上观察到交流电压的波形图，并通过波形图的形状和幅值来获得交流电压的信息。
4.平均值法：平均值法是一种通过对交流电压的平均值进行测量来获得交流电压的方法。
在测量交流电压时，先将交流电压与一个固定的频率相乘，然后对乘积值进行积分，并将其除以一个时间间隔得到交流电压的平均值。
通过平均值的算法来获得交流电压的数值。
总之，交流电压测量是电路中非常常见的工作，通过不同的方法可以实现对交流电压的准确测量。
不同的方法有各自的优缺点，我们可以根据实际的需求和测量场景来选择适合的测量方法。
实验一交流电压的测量
实验学时：2学时
知识点：常用电子测量仪器的使用；交流电压的测量原理。
一、实验目的及要求
1、研究交流电压表在测量各种波形交流电压时的响应，并与数字存储示波器的测量结果进行比较。
2、熟悉函数信号发生器、交流毫伏表和数字存储示波器的使用。
二、实验条件
1、函数信号发生器SM1642 1台
2、交流毫伏表DF2172C 1台
3、数字存储示波器TDS1002 1台
三、实验步骤
1、调节函数信号发生器，使输出1KHz，峰-峰值自定（值用示波器测试），分别用交流毫伏表和数字存储示波器对该输出信号进行测试，将读数记录进数据表1-1。
2、将函数发生器改为三角波输出，频率、幅度与上述相同，重复上述的测量。
3、将函数发生器改为方波输出，频率、幅度与上述相同，重复上述的测量。
五、实验报告
1、计算正弦波、三角波和方波的波峰因子。
2、用数字存储示波器的测量值作为真值，计算交流毫伏表测量的绝对误差和相对误差。

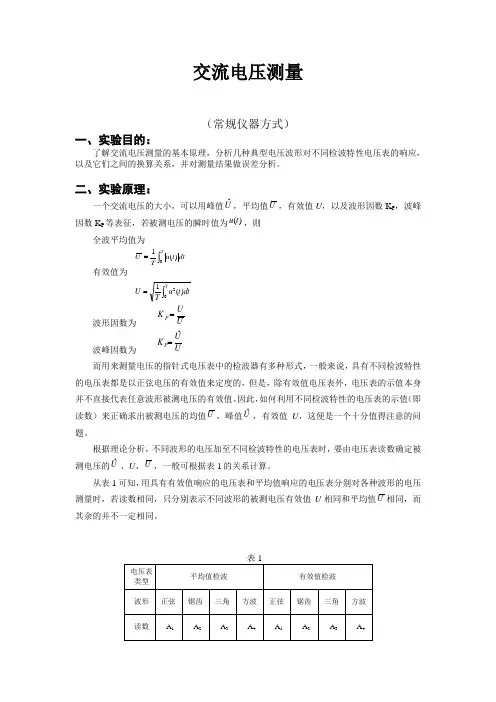

交流电压测量（常规仪器方式）一、实验目的：了解交流电压测量的基本原理，分析几种典型电压波形对不同检波特性电压表的响应，以及它们之间的换算关系，并对测量结果做误差分析。
二、实验原理：一个交流电压的大小，可以用峰值U ˆ，平均值U ，有效值U ，以及波形因数K F，波峰因数K P 等表征，若被测电压的瞬时值为)(t u ，则全波平均值为⎰=Tdtt u TU 0)(1有效值为⎰=T dt t u T U 02)(1波形因数为 U UK F =波峰因数为U UK P ˆ=而用来测量电压的指针式电压表中的检波器有多种形式，一般来说，具有不同检波特性的电压表都是以正弦电压的有效值来定度的，但是，除有效值电压表外，电压表的示值本身并不直接代表任意波形被测电压的有效值。
因此，如何利用不同检波特性的电压表的示值（即读数）来正确求出被测电压的均值U ，峰值Uˆ，有效值U ，这便是一个十分值得注意的问题。
根据理论分析，不同波形的电压加至不同检波特性的电压表时，要由电压表读数确定被测电压的Uˆ、U 、U ，一般可根据表1的关系计算。
从表1可知，用具有有效值响应的电压表和平均值响应的电压表分别对各种波形的电压测量时，若读数相同，只分别表示不同波形的被测电压有效值U 相同和平均值U 相同，而其余的并不一定相同。
三、实验设备：1、DA-16晶体管毫伏表（均值检波）1台；2、TD1914A数字毫伏表（有效值检波）1台；3、函数信号发生器，型号YB1634，指标：0.2Hz-2MHz，数量1台；4、双踪示波器，型号YB4320A，指标：20MHz，数量1台。
四、实验预习要求：1、复习好《电子测量》中电压测量的有关章节。
2、参照仪器使用说明书，了解DA-16晶体管毫伏表、TD1914数字毫伏表、函数信号发生器及双踪示波器的使用方法。
3、详细阅读实验指导书，作好绘制波形和测试记录的准备。
五、实验步骤：1、将均值电压测量的实验仪器准备就绪，如下图所示。
交流电压中的直流分量测量方法一、导论交流电路中常常包含直流成分，因此需要对交流电压中的直流分量进行测量。
直流分量的测量对于电路设计和故障诊断具有重要意义。
在本文中，我们将介绍几种常见的测量方法，并对它们进行比较分析。
二、使用电压表的方法1. 连接电路将电压表的正负极与直流电压源的正负极相连，然后将电压表的输入端与测量对象相连，用以检测交流电压中的直流分量。
2. 测量在连接好电路后，可以通过电压表直接测量交流电压中的直流分量。
电压表会直接显示出直流分量的数值。
3. 优缺点和注意事项优点：操作简单，成本低。
缺点：只能粗略地测量直流分量，精度较低。
还需要将电压表的内阻考虑在内，影响测量结果。
注意事项：在测量时需要确保电压表的量程范围要足够包容待测直流分量，以免损坏电压表。
三、使用示波器的方法1. 连接电路将示波器的探头与测量对象相连，用以检测交流电压中的直流分量。
2. 设置示波器在连接好电路后，需要在示波器上进行设置，选择直流耦合模式，并调整水平和垂直位置，使得示波器能够显示出直流分量的波形。
3. 测量通过示波器可以直接观察到交流电压中的直流分量，并能够对其进行精确测量。
4. 优缺点和注意事项优点：能够对直流分量进行精确测量，具有较高的测量精度。
缺点：示波器设备价格较高，操作稍显复杂。
注意事项：在使用示波器测量时，需要考虑示波器本身的带宽和采样率，保证测量的准确性。
四、使用数字电压表的方法1. 连接电路将数字电压表的正负极与直流电压源的正负极相连，然后将数字电压表的输入端与测量对象相连。
2. 测量数字电压表可以直接显示出交流电压中的直流分量的数值。
3. 优缺点和注意事项优点：操作简便，能够进行精确测量。
缺点：数字电压表的分辨率和精度可能会受到一些限制。
注意事项：在使用数字电压表进行测量时，需要考虑其分辨率和精度，以保证测量结果的准确性。
五、结论通过以上介绍和分析，我们可以得出结论：直流分量的测量方法有多种选择，每种方法都有其适用的场景和注意事项。

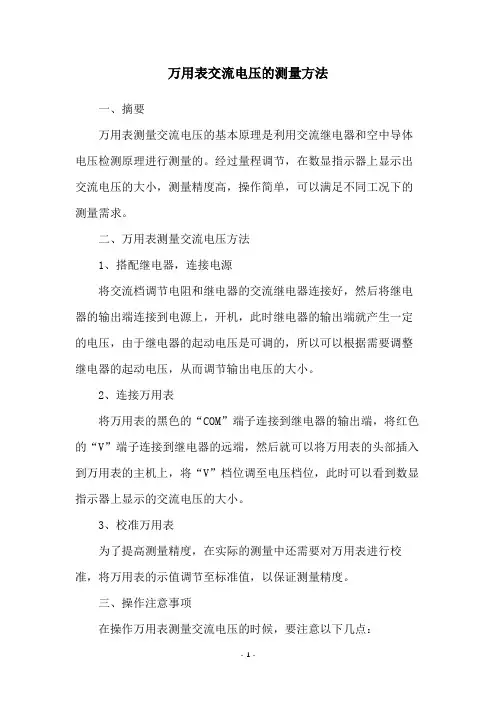

万用表交流电压的测量方法一、摘要万用表测量交流电压的基本原理是利用交流继电器和空中导体电压检测原理进行测量的。
经过量程调节，在数显指示器上显示出交流电压的大小，测量精度高，操作简单，可以满足不同工况下的测量需求。
二、万用表测量交流电压方法1、搭配继电器，连接电源将交流档调节电阻和继电器的交流继电器连接好，然后将继电器的输出端连接到电源上，开机，此时继电器的输出端就产生一定的电压，由于继电器的起动电压是可调的，所以可以根据需要调整继电器的起动电压，从而调节输出电压的大小。
2、连接万用表将万用表的黑色的“COM”端子连接到继电器的输出端，将红色的“V”端子连接到继电器的远端，然后就可以将万用表的头部插入到万用表的主机上，将“V”档位调至电压档位，此时可以看到数显指示器上显示的交流电压的大小。
3、校准万用表为了提高测量精度，在实际的测量中还需要对万用表进行校准，将万用表的示值调节至标准值，以保证测量精度。
三、操作注意事项在操作万用表测量交流电压的时候，要注意以下几点：1、在操作前要先检查测量电路的安全性，确保没有危险因素存在；2、在测量中，要注意保持电源的稳定，确保数据的准确性；3、在操作过程中，要注意保护好万用表的外壳，以防止因液体等其他外界因素对万用表造成损坏；4、在测量时，可以在调节电阻和继电器之间接上调节用的放大器，从而更好的进行调节；5、在操作完成后，需要将万用表下电，以保证设备的安全性。
四、总结万用表测量交流电压的方法是经过量程调节，通过继电器，外加放大电路，将电压值显示在数显指示器上，精度高，操作简单，可以满足不同的测量需求。
但是使用前需要检查好电源的稳定性，以及在测试完成后注意下电，以保证安全性。
测量交流电压的方法以测量交流电压的方法为题，我们将介绍几种常用的方法。
1. 数字万用表数字万用表是一种常用的测量电压的工具。
它可以直接测量交流电压，并且通常具有较高的精度和稳定性。
使用数字万用表测量交流电压时，需要将测量引线正确连接到被测电路的两个端点，然后选择交流电压测量档位，并读取显示屏上的数值。
2. 示波器示波器是一种用于测量和显示电压波形的仪器。
通过连接示波器的探头到被测电路上，可以直接观察到交流电压的波形特征。
示波器可以提供更详细的信息，如幅值、频率、相位等，并且可以通过调整示波器的设置来对波形进行分析和处理。
3. 电压表电压表是一种专用的测量交流电压的仪器。
它通常具有较高的精度和稳定性，并且可以提供多种测量范围选择。
使用电压表测量交流电压时，需要将电压表的探头正确连接到被测电路的两个端点，并选择合适的测量范围，并读取显示屏上的数值。
4. 变压器变压器是一种常用的测量交流电压的装置。
它可以将输入的交流电压变换成输出的交流电压，并且通常具有较高的精度和稳定性。
使用变压器测量交流电压时，需要将被测电路接入变压器的输入端，然后读取输出端的电压数值。
5. 虚拟仪器虚拟仪器是一种基于计算机的测量设备。
它可以通过连接计算机和被测电路来实现测量交流电压的功能。
虚拟仪器通常具有较高的灵活性和可扩展性，并且可以提供更多的测量参数和功能。
使用虚拟仪器测量交流电压时，需要安装相应的软件，并通过计算机来控制和读取测量结果。
以上介绍了几种常用的测量交流电压的方法，包括数字万用表、示波器、电压表、变压器和虚拟仪器。
根据实际需要和条件，选择合适的方法可以有效地测量交流电压，并获取所需的信息。
示波器测量交流电压的方法和注意事项示波器是一种用于测量交流电压的重要工具，它能够显示电压波形，
并提供关于电压频率、幅度和相位的详细信息。
下面将介绍示波器测量交
流电压的方法和注意事项。
1.连接电缆：将示波器探头的接地夹具连接到地线上，将触针连接到
被测电路中的一个节点。
2.设置垂直刻度：根据预估的电压范围，调整示波器的垂直位移选项，确保信号在屏幕上能够完整显示，并避免超出范围。
3.设置触发电平：调整触发电平，以便在屏幕上稳定显示波形。
4.选择耦合方式：通过选择AC或DC耦合，决定是否考虑直流偏移。
5.调整时间刻度：根据信号频率和时间尺度选择合适的时间刻度，以
确保完整显示一个周期的波形。
6.测量波形：观察并记录示波器上显示的交流电压波形。
1.选择合适的带宽：示波器的带宽决定了它能测量的最高频率，应根
据被测电压的频率范围选择合适的示波器带宽。
2.防止干扰：示波器的探头和被测电路之间的连接线应尽量短，并避
免与其他电源或干扰源靠近，以减少干扰信号的引入。
3.避免过载：确保示波器输入电阻和电容适应被测电路的特性，防止
过载和波形畸变。
4.校准示波器：定期校准示波器，以保证测试结果的准确性和可靠性。
5.注意示波器的保护：避免过高的电压输入，以防止损坏示波器的前端电路。
在使用示波器测量交流电压时，操作员应具备一定的电路分析和示波器使用的知识。
此外，需要根据待测电压的特性和要求，进行适当的设置和调整，以获得准确和可靠的测量结果。
最后，注意安全操作，遵守相关电气安全规定，避免触电和其他危险。
交流母线电压的测量方法交流母线电压的测量方法1. 引言交流母线电压是电力系统中至关重要的参数之一。
它不仅用于测量电网的稳定性和运行状态，还用于保护装置的工作和系统的正常运行。
准确测量交流母线电压对于电力系统的安全和稳定运行至关重要。
本文将介绍一些常用的交流母线电压测量方法，帮助读者全面了解和掌握这一重要主题。
2. 直接测量法直接测量法是最为常见和直接的一种测量交流母线电压的方法。
这种方法基于电压变压器（VT）的原理，通过将电压变压器连接在母线上，将高电压转换为低电压，然后通过测量低电压来确定母线电压。
直接测量法具有测量精度高、实时性强等优点，是广泛应用的一种方法。
3. 比率变换法比率变换法也是一种常用的交流母线电压测量方法。
它基于电能表和互感器的原理，通过将互感器连接在母线上，将高电压变换成低电压，再通过电能表进行测量。
比率变换法具有测量精度高，可靠性好等优点，适用于对交流母线电压进行长期稳定测量的场合。
4. 数字测量法随着科技的进步，数字测量法在交流母线电压测量中得到了广泛应用。
数字测量法基于现代电力测量技术，采用数字式电能表、数字式电压变压器等设备进行测量。
数字测量法具有测量精度高、抗干扰能力强等优点，能够实现对电压的精确测量，并可以进行数据存储和分析。
5. 故障录波分析法故障录波分析法是一种相对复杂的交流母线电压测量方法，主要用于故障的检测和分析。
它基于故障录波仪的原理，通过对交流母线电压进行实时录波和分析，确定系统中存在的故障类型和位置，从而实现对电压的测量和分析。
故障录波分析法在故障检测和分析方面具有独特的优势，但对于日常的电压测量并不适用。
6. 个人观点和理解交流母线电压的测量方法多种多样，每种方法都有其适用的场合和特点。
在实际应用中，我们需要根据具体情况选择合适的测量方法，并结合现代电力测量技术来提高测量精度和可靠性。
对于电力系统的长期稳定运行和故障的检测和分析也是至关重要的，因此我们需要不断学习和掌握新的测量方法和技术，提高自身的专业能力。
电压测量方法一、前言电压是电学中最基本的物理量之一，电压测量方法在工程实践中具有十分重要的作用。
本文将介绍几种常见的电压测量方法及其优缺点，以及注意事项。
二、直流电压测量方法1. 万用表法万用表法是最常见的直流电压测量方法之一。
使用万用表法时，需要将万用表的选择旋钮旋转到DCV档位，并将测试笔分别接在被测电路的正负极上，读取万用表上显示的电压值即可。
优点：简单易懂，精度较高。
缺点：只能测量直流电压。
2. 电位计法电位计法是利用两个金属接头之间的电势差来测量直流电压。
具体操作时，需要将一个金属接头固定在被测点上，并与另一个移动接头相连，然后通过调节移动接头位置来使得两个接头之间产生相等的电势差，此时移动接头所处位置对应着被测点的电势差。
优点：精度高。
缺点：对于高阻抗负载不适用。
三、交流电压测量方法1. 电压表法电压表法是常用的交流电压测量方法之一。
使用电压表法时，需要将电压表的选择旋钮旋转到ACV档位，并将测试笔分别接在被测电路的正负极上，读取电压表上显示的电压值即可。
优点：简单易懂，精度较高。
缺点：只能测量交流电压。
2. 示波器法示波器法是利用示波器来观察被测电路中的交流信号的特征来进行测量。
具体操作时，需要将示波器连接到被测点上，并设置好相应的参数，然后根据示波器显示出来的信号特征来进行测量。
优点：可以观察到更多信号特征。
缺点：需要一定的专业知识和经验。
四、注意事项1. 测试前需要确认被测点是否处于安全状态，避免发生安全事故。
2. 测试时需要使用合适的测试仪器，并按照正确的方法进行操作，以保证测试结果准确可靠。
3. 在使用万用表等测试仪器时，需要注意选择正确的档位和极性，并且在读取数值时要避免视线不良或读数不准确等情况。
4. 在使用示波器进行测量时，需要注意设置好相应的参数，并且在观察信号特征时要注意细心观察，避免遗漏或误判。
五、总结本文介绍了几种常见的电压测量方法及其优缺点，同时也提出了注意事项。
市电交流电压的测量原理
市电交流电压的测量原理是利用电压传感器测量电压信号的大小。
一般来说，电压传感器是通过感应电磁场来测量电压的。
当市电电压施加在传感器的输入端时，会产生一个与电压大小成正比的感应电压。
传感器通过将感应电压转换成标准信号输出，然后利用电压测量仪器来读取和显示电压值。
常见的电压传感器有电位器型、变压器型、电容型和霍尔效应型传感器等。
其中，电位器型传感器是利用电位器的旋转角度来调整电阻值，从而使输出电压发生变化。
变压器型传感器是利用电压互感作用来测量电压。
电容型传感器是利用电容器两个板之间的电场强度来测量电压。
霍尔效应型传感器是利用霍尔元件感应磁场变化而产生的电压来测量电压。
通过选用合适的电压传感器和电压测量仪器，可以实现对市电交流电压的准确测量。
5．2 交流电压的测量教学目的1.熟悉表征交流电压的基本参量。
2.了解峰值电压表、均值电压表、有效值电压表的检波原理和方法，及主要特点。
3.掌握峰值电压表、均值电压表、有效值电压表的刻度特性。
4.了解提高电压表灵敏度和扩展测量范围的宽频电平表和外差式选频电平表的组成原理。
教学重点及难点1. 峰值电压表、均值电压表、有效值电压表的刻度特性教学方式：讲授教学过程：5.2.1交流电压的检波1）峰值检波●原理：由二极管峰值检波电路完成。
有二极管串联和并联两种形式2）平均值检波●由二极管桥式整流（全波整流和半波整流）电路完成。
3）有效值检波原理（1）利用二极管平方律伏安特性检波小信号时二极管正向伏安特性曲线可近似为平方关系。
缺点：精度低且动态范围小。
因此，实际应用中，采用分段逼近平方律的二极管伏安特性曲线图的电路。
（2）利用模拟运算的集成电路检波通过多级运算器级连实现：模拟乘法器（平方）—〉积分—〉开方—〉比例运算。
（3）单片集成TRMS/DC电路，如AD536AK等。
（4）利用热电偶有效值检波●热电效应：两种不同导体的两端相互连接在一起，组成一个闭合回路，当两节点处温度不同时，回路中将产生电动势，从而形成电流，这一现象称为热电效应，所产生的电动势称为热电动势。
、●有效值电压表的特点理论上不存在波形误差，因此也称真有效值电压表（读数与波形无关）。
比如，对非正弦波，可视为由基波和各次谐波构成。
5.2.2．峰值电压表原理、刻度特性和误差分析1）原理峰值响应，即：u(t)→峰值检波→放大→驱动表头2）刻度特性●表头刻度按（纯）正弦波有效值刻度。
因此：当输入u(t)为正弦波时，读数α即为u(t)的有效值V（而不是该纯正弦波的峰值Vp）。
对于非正弦波的任意波形，读数α没有直接意义（既不等于其峰值Vp 也不等于其有效值V ）。
但可由读数α换算出峰值和有效值。
● 由读数α换算出峰值和有效值的换算步骤如下：● 第一步，把读数α想象为有效值等于α的纯正弦波输入时的读数，即~V α= ● 第二步，将V~转换为该纯正弦波的峰值，即~~p V ==● 第三步，假设峰值等于Vp~的被测波形（任意波）输入，即~p p V V ==任意 ● 注：“对于峰值电压表，（任意波形的）峰值相等，则读数相等”。
● 第四步，由p V 任意，再根据该波形的波峰因数（查表可得），其有效值p p p V V K K ==任意任意任意任意3．平均值电压表原理、刻度特性和误差分析1）原理均值响应，即：u(t) → 放大→ 均值检波→ 驱动表头2） 刻度特性● 表头刻度按（纯）正弦波有效值刻度。
● 因此：当输入u(t)为正弦波时，读数α即为u(t)的有效值V （而不是该纯正弦波的均值）。
● 对于非正弦波的任意波形，读数α没有直接意义（既不等于其均值也不等于其有效值V ）。
但可由读数α换算出均值和有效值。
● 由读数α换算出均值和有效值的换算步骤如下：● 第一步，把读数α想象为有效值等于α的纯正弦波输入时的读数，即~V α=● 第二步，由~V 计算该纯正弦波均值~~~0.91.11F V V V K ααπ====~ 第三步，假设均值等于~V 的被测波形（任意波）输入，即~0.9V V α==任意注：“对于均值电压表，（任意波形的）均值相等，则读数相等”。
第四步，由V 任意，再根据该波形的波形因数（查表可得），其有效值0.9F F V K V K α==⨯任意任意任意任意上述过程可统一推导如下： ~~~~,0.91.11F F F F F F F F K K V V K V K V K k k K K K α=======任意任意任意任意任意任意任意任意 上式表明，对任意波形，欲从均值电压表读数α得到有效值，需将α乘以因子k 。
（若式中的任意波为正弦波，则k=1，读数α即为正弦波的有效值）。
综上所述，对于任意波形而言，均值电压表的读数α没有直接意义，由读数α到峰值和有效值需进行换算，换算关系归纳如下：0.90.9F K αα⎧⎫=⎪⎪⎨⎬=⨯⎪⎪⎩⎭（任意波）均值V （任意波）有效值V 式中，α为均值电压表读数，KF 为波形因数。
3） 均值电压表的波形误差。
4） 若将读数α直接作为有效值，产生的误差0.910.9 1.1110.90.9F F F F F K K K K K ααγα-⨯-⨯===-⨯⨯小结：本结应掌握峰值电压表、均值电压表、有效值电压表的刻度特性5．3 电压测量的噪声干扰教学目的1.了解电压测量中，干扰的来源和分类、串模干扰和共模干扰的特点。
教学重点及难点1. 串模干扰和共模干扰的特点干扰是对有用被测信号的扰动，特别是当被测信号较小（或微弱）时，干扰的影响显得更为严重。
因此，必须提高电压测量的抗干扰能力，特别是对于高分辨力高精度的数字电压表更为重要。
教学方式：讲授教学过程：5．3．1 干扰的来源及分类1） 分类：串摸干扰和共摸干扰。
串摸干扰是指干扰信号以串联叠加的形式对被测信号产生的干扰；共摸干扰是指干扰信号同 时作用于D V M 的两个测量输入端（称为高端H 和低端L ）。
2） 串模干扰起因及特性●可能来自于被测信号源本身（例如，直流稳压电源输出就存在纹波干扰）；●也可能从测量引线感应进来的工频（50Hz ）或高频干扰(如雷电或无线电发射引起的空中电磁干扰)。
●就干扰源的频率来说，可从直流、低频到超高频；干扰信号的波形可以是周期性的或非周期性的，可以是正弦波或非正弦波（如瞬间的尖峰脉冲干扰），甚至完全是随机的。
各种干扰信号中，50H z 的工频干扰是最主要的干扰源。
3） 共模干扰起因及特性●被测电压本身就存在共模电压（被测电压是一个浮置电压）。
如测量一个直流电桥的输出。
●当被测电压与DVM 相距较远，被测电压与DVM 的参考地电位不相等，将引起测量时的共模干扰。
●共模干扰电压也分直流电压和交流电压两类。
●共模干扰电压可能很大，如上百伏甚至上千伏。
小结：本结强调串模干扰和共模干扰的特点5．4 电压测量的数字化测量及A/D 转换原理教学目的1.了解数字电压表的组成原理、主要性能指标。
2.重点掌握逐次比较式A/D 和双积分式A/D 转换器的原理。
教学重点及难点1. 逐次比较式A/D 和双积分式A/D 转换器的原理教学方式：讲授教学过程：5．4．1 A/D 转换原理A/D 转换器分类：●积分式：双积分式、三斜积分式、脉冲调宽（PWM ）式、电压-频率（V-F ）变换式等。
●非积分式：斜波电压（线性斜波、阶梯斜波）式、比较式（逐次逼近式、零平衡式）等。
1．逐次逼近比较式ADC1）基本原理：将被测电压和一可变的基准电压进行逐次比较，最终逼近被测电压。
即采用一种“对分搜索”的策略，逐步缩小Vx 未知范围的办法。
●现假设有一被测电压Vx ＝8.5V ，若用上面表示Vr 的4项5V 、2.5V 、1.25V 、0.625V 来“凑试”逼近Vx ，逼近过程如下：Vx ＝5V （首先，取5V 项，由于5V<8.5V ，则保留该项，记为数字’1’，最高位） +2.5V （再取2.5V 项，此时5V+2.5V<8.5V ，则保留该项，记为数字’1’）+0V （再取1.25V 项，此时5V+2.5V+1.25V>8.5V ，则应去掉该项， 记为数字’0’） +0.625V （再取0.625V 项，此时5V+2.5V+0.625V<8.5V ，则保留该项， 记为数字’1’，最低位）≈8.125V （得到最后逼近结果）总结上面的逐次逼近过程可知，从大到小逐次取出Vr 的各分项值，按照“大者去，小者留”的原则，直至得到最后逼近结果，其数字表示为’1101●上述逐次逼近比较过程表示了该类A/D 转换器的基本工作原理。
它类似天平称重的过程，Vr 的各分项相当于提供的有限“电子砝码”，而Vx 是被称量的电压量。
逐步地添加或移去电子砝码的过程完全类同于称重中的加减法码的过程，而称重结果的精度取决于所用的最小砝码。
2．单斜式ADC非积分V-T 式A/D 转换器。
工作原理● 斜波发生器：通常由积分器对一个标准电压Vr 积分产生，斜率为：●r V k RC -=● 式中，R 、C 为积分电阻和电容● 斜波发生器产生斜波电压与输入比较器（Vx ）和接地（0V ）比较器比较，比较器的输出触发双稳态触发器，得到时间为T 的门控信号。
● 在门控时间T 内，计数器对时钟脉冲计数，即T=NT 0，T 0为时钟信号周期。
● 计数结果N 即表示了A/D 转换的数字量结果。
即 0x V kT kT N== 将r V k RC -=代入上式，得0r x V V T N RC -=式中，0r V T RC -为定值，于是，x V N ∝ 即，可用计数结果的数字量N 表示输入电压Vx 。
3．双积分式ADC1）基本原理：●通过两次积分过程(对被测电压的定时积分和对参考电压的定值积分”)的比较，得到被测电压值。
2） 工作过程●复零阶段（t0~t1）。
开关S2接通T 0时间，积分电容C 短接，使积分器输出电压V o 回到零（Vo=0）。
●对被测电压定时积分(t1~t2)。
接入被测电压（设Vx 为正），则积分器输出V o 从零开始线性地负向增长，经过规定的时间T 1，Vo 达到最大V om ，2111t om x x t T V V dt V RC RC =-=-⎰ 式中，10T x x V V dt =⎰为Vx 的平均值，1T RC -为积分波形的斜率(定值) 。
对参考电压反向定值积分(t2~t3)。
接入参考电压(若Vx 为正，则接入-Vr)，积分器输出V o 从V om 开始线性地正向增长(与Vx 的积分方向相反)直至零。
此时，过零比较器翻转。
经历的反向积分时间为T 2，则有：32210()t om r om r t T V V dt V V RC RC =--=+⎰将V om 代入可得： 21x r T V V T =小结：本结应掌握逐次比较式A/D 和双积分式A/D 转换器的原理。
