浅谈倒置奥林巴斯显微镜的基本使用

起 草：李敏惠 日期：2007.10.24 审 核：邹强 日 期：2007.11.07 批 准：王伦安 日期：2007.11.15生效日期：2007.12.01签 字：修订号生效日期制定（变更）原因及目的：01 2007.12.01 开始按SOP 管理 02 03 分子生物学 [ ]份 组织病理学 [ ]份 细胞培养室 [ 1 ]份 天然产物 [ ]份 抄送SPF 级动物 [ ]份精密仪器室 [ ]份准 备 室 [ ]份技术档案室 [ 1 ]份OLYMPUS IX71倒置荧光显微镜使用与维护SOP1 适用范围¾ 本SOP 适用于OLYMPUS IX71倒置荧光显微镜的使用及维护保养。

2职责¾ 操作人员：认真执行本SOP 的内容，并作好相关记录。

¾ 设备管理员：培训、指导操作人员正确执行本SOP ，同时需按本SOP 对设备进行定期维护保养并作好相应记录。

3主要性能参数 物镜转换器 六孔，带有简易防水装置聚焦行程9mm （从载物台表面起，向上7mm ，向下2mm ），同轴粗/微调节钮（微调精度1μm ，微调每圈行程100μm ），上限位锁定机构，粗调扭力矩调节器初始图像光口 上光口，更换内置1×/1.6×变倍器显微镜镜体前置操作光路选择钮，透射光强调节钮和灯开关，TTL 脉冲控制钮。

100W 透射光照明柱IX2-ILL100 照明支柱倾斜装置（30度倾角，带有减震装置）；聚光镜架（行程50mm ，带有摆动装置）；可调视场光阑，4个滤色片架（直径45毫米，厚度=6mm 或更小）透射光照明器外接电源装置 TH4-200 200V ，TH4-HS 手动控制器，重量2.2kg观察筒双目观察筒 U-BI90 瞳间距调焦范围：50～76mm ，带有屈光度调节功能，视场数22 载物台右手控制旋钮载物台IX2-SFR行程：50mm （X ）×50mm （Y ），载物台插入板可更换（直径110mm ）聚光镜 长工作距离聚光镜IX2-LWUCD5孔转盘（其中3孔直径30mm ，2孔直径38mm ），孔径光阑可调，N.A.0.55，W.D.27mm目镜 WHN10×-H 高眼点，带屈光度调节功能，视场数22 荧光照明器 IX2-RFA 直型设计，带有视场光阑模块，有滤色片滑板（2个位置，直径32mm ，厚度或更小） 反射光荧光装置荧光滤色镜转盘 IX2-RFAC 转盘上有6个位置，内置光闸光源 100W汞灯室和变压器4 主要应用范围¾透射光明场、透射光相差、反射光荧光显微观察5 启动5.1 5.2 5.36.16.2 6.36.46.5 6.6 6.76.8将光强调节钮调节到最小；打开显微镜电源，将主开关拨到“I”（开）；荧光观察时，开荧光汞灯光源，将主开关拨到“I”（开）；¾汞灯是高压激发，其内是高压，切忌频繁开关，可能的话，需观察的样本请集中在一个时间段观察，在开灯10~15分钟后开始观察效果较好。

OLYMPUS IX71倒置显微镜操作规程编写人：於锋时间一、目的正确使用倒置显微镜对细胞标本的形态特征进行观察，为生命科学的研究提供更多可靠的实验数据。

二、原理倒置显微镜系统（IX71系列）是在透镜成像原理基础上发展起来的显微观察系统，利用卤素灯为光源，光线经过聚光镜汇聚后透过标本，通过物镜对标本进行聚焦放大成像，最后通过目镜把物镜所成的像再次放大，从而使实验者能够清晰的分辨体外培养的细胞的形态以及内部结构，主要用于体外活细胞培养形态观察，根据实验需求配置了明场、暗场、相差、荧光等技术模块。

三、主要操作规程相差观察：1.打开主开关2.转动光路选择盘到“眼睛”位置。

3.装上观察样本。

使用10X物镜，将聚光镜转盘转到“BF”位置。

4.瞳距调节5.屈光度调节：通过螺旋目镜屈光度调节环。

6. 通过粗微调对样本准确调焦。

选择所用物镜，10X，20X，40X。

相差观察时转动聚光镜转盘到“PH”位置。

相差只能用10X，20X物镜观察和摄影。

7. 调节光线强度：明场观察时，调节孔径光栏。

相差观察时，打开孔径光栏8. 观察。

荧光观察步骤：1.打开荧光供电装置开关，关掉显微镜主开关。

等大约10分钟后电弧稳定。

2.连接UV防护板3.把光路选择转盘和选择杆转到“眼睛”位置。

4.使相应的荧光激发滤色镜进入光路5.根据标本不同，选择U，B，G激发。

6.打开激发光光闸使光通过把所用物镜推入光路10X，20X，40X。

7.把标本放在载物台上，对标本进行调焦，如果荧光衰退快，请将激发光光闸推入光路使用1小时后关掉电源开关。

普通明场观察：1.打开明场电源开关（“︱”为开，“○”为关）2.将样品置于载物台上3.将光路选择旋钮调至观察位置4.从低倍镜开始观察，相差环拨到明场（BF）位置，荧光滤色块转盘拨到“1”的位置5.调节透射光光强，调焦，找到预观察视野6.依次换到高倍镜，观察样品7.拍照时将光路选择旋钮调至相机位置关机：1. 关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2. 将透射光强调到最小，透射光选择按钮按出3. 关闭明场电源开关4. 将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头5. 确认数据已经保存，关闭软件6. 使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）7. 关闭电脑，登记使用时间、荧光数字等使用情况倒置IX71显微镜透射光明场观察步骤观察相差时，要使用与相差物镜放大倍数相匹配的相差环板。

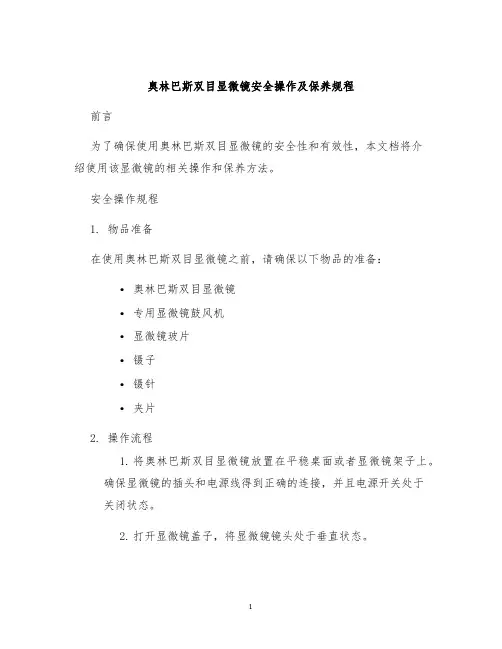

奥林巴斯双目显微镜安全操作及保养规程前言为了确保使用奥林巴斯双目显微镜的安全性和有效性，本文档将介绍使用该显微镜的相关操作和保养方法。

安全操作规程1. 物品准备在使用奥林巴斯双目显微镜之前，请确保以下物品的准备：•奥林巴斯双目显微镜•专用显微镜鼓风机•显微镜玻片•镊子•镊针•夹片2. 操作流程1.将奥林巴斯双目显微镜放置在平稳桌面或者显微镜架子上。

确保显微镜的插头和电源线得到正确的连接，并且电源开关处于关闭状态。

2.打开显微镜盖子，将显微镜镜头处于垂直状态。

3.将待观察的小样品放入样品容器中，并用显微镜镜头朝下将样品放置在样品座上。

4.留意显微镜台座上的镜片细节调节，根据样品的观察需要，调整光镜座的上下滑动块和拉杆。

5.将镜片轻轻地按在样品上面，调整好视线，用鼓风机轻轻地吹去灰尘。

6.当您观察到图像时，请使用调节侧刻度的调节按钮进行精细调整，以获得清晰、稳定的图像。

7.在观察结束后，关闭电源并将样品和玻片取出。

8.请存储设备在安全可靠的位置，并保持设备的清洁和干燥。

3. 安全提示1.请勿直接触摸显微镜内的安装部件，特别是光源，以避免灼伤。

2.如果设备发生异常或故障，请立即将电源关闭，并寻求专业人员的帮助。

3.请勿将设备暴露在高温或潮湿的环境下，以及避免曝露在直射阳光下。

4.请勿将镜片曝露在有害的化学品或物质中，以避免对设备的损害和人体健康的危害。

保养规程1. 设备清洁1.在使用前，请首先清除显微镜表面附着的灰尘和污垢。

2.使用专用的镜头抹布轻轻擦拭镜头，清除镜头上的污垢和指纹。

3.使用胶头和镊子等工具清理镜座及辅助工具，以便正常工作和观察。

4.定期清洗显微镜玻片，使用特殊的非纤维洁净布来擦拭玻片，以避免毛细管爆裂，导致巨大损失。

2. 设备保养1.在使用前，请仔细查看设备的使用手册，并按其要求正确使用设备。

2.使用设备时，请遵循正确的工作程序，以保证设备的安全和可靠性。

3.将设备存放在干燥、清洁和安全的地方，以避免设备受到损坏或损坏。

OLYMPUS IX71倒置显微镜操作规程编写人：於锋时间一、目的正确使用倒置显微镜对细胞标本的形态特征进行观察，为生命科学的研究提供更多可靠的实验数据。

二、原理倒置显微镜系统（IX71系列）是在透镜成像原理基础上发展起来的显微观察系统，利用卤素灯为光源，光线经过聚光镜汇聚后透过标本，通过物镜对标本进行聚焦放大成像，最后通过目镜把物镜所成的像再次放大，从而使实验者能够清晰的分辨体外培养的细胞的形态以及内部结构，主要用于体外活细胞培养形态观察，根据实验需求配置了明场、暗场、相差、荧光等技术模块。

三、主要操作规程相差观察：1.打开主开关2.转动光路选择盘到“眼睛”位置。

3.装上观察样本。

使用10X物镜，将聚光镜转盘转到“BF”位置。

4.瞳距调节5.屈光度调节：通过螺旋目镜屈光度调节环。

6. 通过粗微调对样本准确调焦。

选择所用物镜，10X，20X，40X。

相差观察时转动聚光镜转盘到“PH”位置。

相差只能用10X，20X物镜观察和摄影。

7. 调节光线强度：明场观察时，调节孔径光栏。

相差观察时，打开孔径光栏8. 观察。

荧光观察步骤：打开荧光供电装置开关，关掉显微镜主开关。

等大约10分钟后电弧稳定。

连接UV防护板把光路选择转盘和选择杆转到“眼睛”位置。

使相应的荧光激发滤色镜进入光路根据标本不同，选择U，B，G激发。

打开激发光光闸使光通过把所用物镜推入光路10X，20X，40X。

把标本放在载物台上，对标本进行调焦，如果荧光衰退快，请将激发光光闸推入光路使用1小时后关掉电源开关。

普通明场观察：打开明场电源开关（“︱”为开，“○”为关）将样品置于载物台上将光路选择旋钮调至观察位置4.从低倍镜开始观察，相差环拨到明场（BF）位置，荧光滤色块转盘拨到“1”的位置5.调节透射光光强，调焦，找到预观察视野6.依次换到高倍镜，观察样品7.拍照时将光路选择旋钮调至相机位置关机：1. 关闭汞灯电源（注意：汞灯需使用半小时以上方可关闭，关闭半小时以后方可再次开启）2. 将透射光强调到最小，透射光选择按钮按出3. 关闭明场电源开关4. 将镜头转到低倍镜，取出样品，若使用过油镜用干净的擦镜纸擦拭镜头5. 确认数据已经保存，关闭软件6. 使用光盘拷贝数据（禁止使用移动储存设备拷贝数据）7. 关闭电脑，登记使用时间、荧光数字等使用情况倒置IX71显微镜透射光明场观察步骤观察相差时，要使用与相差物镜放大倍数相匹配的相差环板。

生物显微镜操作步骤OLYMPUS CX23和解决方法：1.光线不足：调节LED照明亮度或使用聚光镜提高亮度。

2.载物台下降：调节粗调旋钮的张力。

3.对焦困难：使用微调旋钮和预对焦旋钮，或检查物镜是否正确插入。

4.镜头表面脏污：使用吹风球或软毛刷轻轻清洁。

5.其他故障：请参考使用说明书或联系售后服务。

OLYMPUS CX23生物显微镜操作步骤明场观察操作步骤如下：1.打开LED照明，旋转光强度调节旋钮调节亮度。

2.放置标本：旋转粗调旋钮，完全降低载物台，打开标本夹，将标本从前向后滑到载物台上，轻轻返回标本夹。

3.调节瞳距：根据双眼之间的距离调节两个目镜之间的距离。

4.调节屈光度：补偿观察者左右眼之间视力差异。

5.使用眼罩：（1）戴着眼镜：在正常的折叠位置使用眼罩。

（2）不戴眼镜：拉出眼罩，阻止外部光线进入目镜与眼睛之间，使观察更舒适。

6.移动标本：通过旋转Y-轴和X-轴旋钮移动标本。

记录X-轴和Y-轴刻度（坐标），移动标本后，也可以检索到标本的原始位置。

7.对焦：标本出现在视野中时，旋转粗调和微调旋钮，获取精确的对焦。

8.工作距离（WD）：表示获取标本的精确对焦时，物镜与标本之间的距离。

物镜放大倍数 WD ( mm )4× 27.810× 8.040× 0.6100× 0.139.调节粗调旋钮的张力：如果载物台因其自身的重量而下降，或采用微调旋钮获取的对焦很快消失，可以用平头螺丝刀调节粗调对焦调节旋钮的张力。

10.使用预对焦旋钮：可以防止标本碰撞物镜，导致标本损坏。

注意：建议总是使用预对焦旋钮，但如果没有必要，将预对焦旋钮设置在最高的位置。

否则，可能无法对焦标本。

11.调节聚光镜位置：通常在最高位置使用聚光镜。

如果整个观察视场亮度不够，可以稍微降低聚光镜，提高亮度。

12.切换物镜：握住并旋转物镜转换器，使物镜准确处于标本上方。

注意：不可握住物镜镜头旋转物镜转换器。

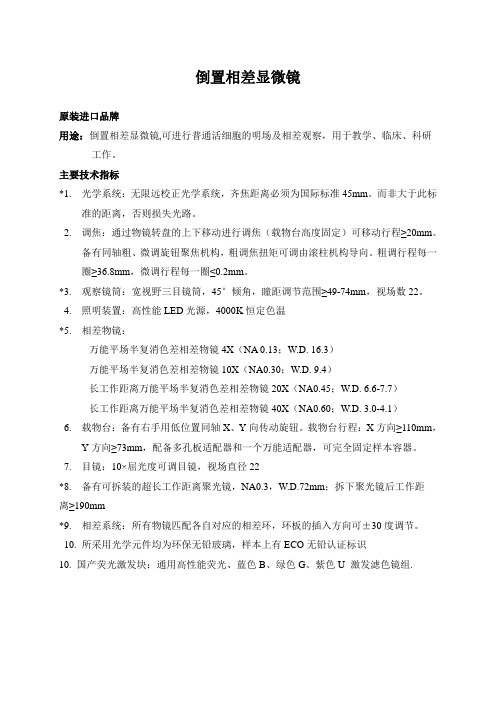

倒置相差显微镜原装进口品牌用途：倒置相差显微镜,可进行普通活细胞的明场及相差观察，用于教学、临床、科研工作。

主要技术指标*1. 光学系统：无限远校正光学系统，齐焦距离必须为国际标准45mm。

而非大于此标准的距离，否则损失光路。

2. 调焦：通过物镜转盘的上下移动进行调焦（载物台高度固定）可移动行程≥20mm。

备有同轴粗、微调旋钮聚焦机构，粗调焦扭矩可调由滚柱机构导向。

粗调行程每一圈≥36.8mm，微调行程每一圈≤0.2mm。

*3. 观察镜筒：宽视野三目镜筒，45°倾角，瞳距调节范围≥49-74mm，视场数22。

4. 照明装置：高性能LED光源，4000K恒定色温*5. 相差物镜：万能平场半复消色差相差物镜4X（NA 0.13；W.D. 16.3）万能平场半复消色差相差物镜10X（NA0.30；W.D. 9.4）长工作距离万能平场半复消色差相差物镜20X（NA0.45；W.D. 6.6-7.7）长工作距离万能平场半复消色差相差物镜40X（NA0.60；W.D. 3.0-4.1）6. 载物台：备有右手用低位置同轴X、Y向传动旋钮。

载物台行程：X方向≥110mm，Y方向≥73mm，配备多孔板适配器和一个万能适配器，可完全固定样本容器。

7. 目镜：10×屈光度可调目镜，视场直径22*8. 备有可拆装的超长工作距离聚光镜，NA0.3，W.D.72mm；拆下聚光镜后工作距离≥190mm*9. 相差系统：所有物镜匹配各自对应的相差环，环板的插入方向可±30度调节。

10. 所采用光学元件均为环保无铅玻璃，样本上有ECO无铅认证标识10. 国产荧光激发块：通用高性能荧光、蓝色B、绿色G、紫色U 激发滤色镜组.。

奥林巴斯生物显微镜操作规程奥林巴斯生物显微镜操作规程2篇篇一：OLYMPUS显微镜操作规程OLYMPUS显微镜操作规程（1）打开光源开关，调节光强到合适大小（不要调到最亮）。

（2）选择所需光路。

（3）转动物镜转盘，使低倍镜头正对载物台上的通光孔。

（4）将所要观察的玻片放在载物台上（玻片标本上下不得有水或其他液体），使玻片中被观察的部分位于通光孔的正中央。

（5）先用低倍镜观察（10X）。

观察之前，先转动粗动调焦手轮，使载物台上升，物镜逐渐接近玻片。

需要注意，不能使物镜触及玻片，然后，通过目镜观察，并转动粗调焦手轮，使载物台慢慢下降，直到看清物像。

如果像偏离视野，可调节载物台移动杆。

（6）瞳距调节：使两目镜距离与自己两眼距离相等。

（7）屈光度调节：以右眼看右目镜，用微调旋钮调好焦距；以左眼看左目镜，旋转屈光度调节环调好焦距。

（8）高倍物镜观察：把物像中需要放大观察的部分移至视野中央。

将高倍物镜转入光路（一般具有正常功能的显微镜，低倍物镜和高倍物镜基本齐焦，在用低倍物镜观察清晰时，换高倍物镜应可以见到物像，但物像不一定很清晰），微动调焦手轮进行调节。

（9）聚光镜调整：调节聚光镜升降旋钮使聚光镜到最高位置：调聚光镜孔径光阑②使与物镜倍数相对应。

（10）需更换标本观察时，先将物镜转到10×再更换标本，严禁在高倍物镜下取放标本。

篇二：奥林巴斯生物显微镜使用、维护保养操作规程1、仪器及电源组成：本系统由目镜、镜筒、中间镜筒、镜臂、物镜转盘、载物台、聚光镜、灯室等单元组成；电源由TL4外接30W电源装置组成。

2、打开光源，调节亮度2.1开启设备总电源开关，接通TL4外接电源：检查一下，光强调节旋钮‘I’的标志要指向低电压（最左边方向），然后，把主开关位于‘O’（关）的位置调至‘I’（开）。

2.2顺时针转动光强调节旋钮‘I’（提高照明电压，使照明更亮），从左边旋转到右边并根据玻片性质调整内置照明灯光亮度及光圈大小，使视野亮度处于合适范围；将事先准备好的玻片放到已降低的载物台上，拉开夹片器，放上样品载玻片用标本夹片器夹好，转动物镜转盘，先用移动手轮转动载物台旋钮，调整观察位置使观察样品大致位于物镜正下方。

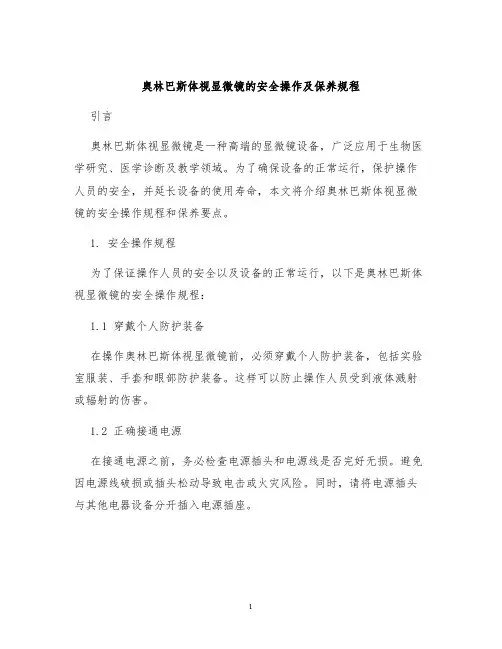

奥林巴斯体视显微镜的安全操作及保养规程引言奥林巴斯体视显微镜是一种高端的显微镜设备，广泛应用于生物医学研究、医学诊断及教学领域。

为了确保设备的正常运行，保护操作人员的安全，并延长设备的使用寿命，本文将介绍奥林巴斯体视显微镜的安全操作规程和保养要点。

1. 安全操作规程为了保证操作人员的安全以及设备的正常运行，以下是奥林巴斯体视显微镜的安全操作规程：1.1 穿戴个人防护装备在操作奥林巴斯体视显微镜前，必须穿戴个人防护装备，包括实验室服装、手套和眼部防护装备。

这样可以防止操作人员受到液体溅射或辐射的伤害。

1.2 正确接通电源在接通电源之前，务必检查电源插头和电源线是否完好无损。

避免因电源线破损或插头松动导致电击或火灾风险。

同时，请将电源插头与其他电器设备分开插入电源插座。

1.3 调节照明亮度在使用奥林巴斯体视显微镜时，避免直接注视强光源，以防眼睛受伤。

在调节照明亮度时，需要缓慢调节并细心观察，以避免眩光或刺眼的情况发生。

1.4 注意镜头质量和清洁保持奥林巴斯体视显微镜镜头的清洁非常重要。

在观察样本之前，使用适当的镜头纸轻轻擦拭镜头表面上的灰尘或污垢。

避免使用尖锐物体或含酒精的溶剂来清洁镜头，以防刮伤或损坏镀膜。

1.5 避免力度过大在使用奥林巴斯体视显微镜时，避免使用过大的力度操作按钮或旋钮。

过大的力度可能会导致设备损坏或不正常操作，还可能会对操作人员造成伤害。

2. 设备保养要点为了确保奥林巴斯体视显微镜的正常运行和延长设备寿命，以下是设备保养要点：2.1 定期清洁设备定期清洁奥林巴斯体视显微镜可以防止灰尘和污垢的积累，保持设备的清洁状态。

使用软毛刷轻轻清除设备表面的灰尘，并用柔软的布轻轻擦拭镜头和目镜。

2.2 避免设备过热长时间不间断使用奥林巴斯体视显微镜可能会导致设备过热。

为了保护设备，避免过分使用，若发现设备过热，请先关闭电源并等待设备冷却后再重新使用。

2.3 定期校准设备定期校准奥林巴斯体视显微镜的各项参数，如缩放比例、聚焦和照明亮度等，以确保设备的准确度和可靠性。

1、该显微镜管理人：汪安泰。

使用者事先请与管理人联系，由管理人安排使用。

初次使用者事先要经过培训，擅自开机造成设备损坏的，将严肃处理。

2、该显微镜有2套拍照系统；传统胶卷拍照和数码拍照。

根据需要可更换相应的附件。

3、该镜可作为明视场显微镜使用，也可作为荧光显微镜使用，根据需要，做相应的附件连接，开启相应的电源。

禁止乱调设置，以免影响他人正常使用。

4、作为明视场显微镜使用；A、接通电源后，打开显微镜底座前的电源开关，按光亮需要调节底座右侧的滑竿。

B、根据需要，调节底座光栅和聚光器光栅及其高度，可获得最佳的图象效果。

C、需要图片，要把镜体上的相应拉杆拉到绿线位子。

按下相应附件上的照相按扭。

5、作为荧光显微镜使用；A、先关闭荧光通道，再打开荧光激发器电源，等待15分钟。

B、等待期间，打开显微镜光源，找到需要观察的样品，选用合适的物镜，调整焦距。

C、关闭显微镜光源，打开荧光通道。

D、需要图片，要把镜体上的相应拉杆拉到绿线位子。

按下相应附件上的照相按扭。

注意事项：1、不要污染物镜镜头。

一旦污染，先用擦镜纸擦除一遍，再用显微镜专用擦洗液擦洗，最后用镜纸再擦一遍。

用油镜镜头后，以同样方法擦洗。

2、关闭显微镜电源前，先把光源调到最低。

3、用过荧光镜的，注意清洁载物台，防止有害有毒致癌物污染。

4、结束工作，关闭所有电源，清洁工作台和房间。

5、发现漏电和其他故障，及时报告汪安泰老师，不要自行处理。

荧光显微镜：是利用一定波长的光使样受到激发，产生了不同颜色的荧光，以用来观察和分辨标本中某些物质及其性质。

一种显微镜他是利用人眼不可见的短波——紫外线，因而就大大提高了物镜的分辨率，图像与背静的反差亦甚为明显。

一准备工作高压卤灯的对中。

1. 打开开关。

2. 指示灯亮后，按下启动按钮2-3秒后点燃卤灯注意：一般灯两2-3分钟后，即能进行显微镜观察工作，但卤灯光源至完全稳定约需15分钟。

3. 除下物镜转换器上的一个物镜，并在这位置上装上对中工具，使对中工具进入光路。
