电容的特性 全面

电容功能分类介绍名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4μ额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容（CB）符号：电容量：10p--1μ额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容（CBB）符号：电容量：1000p--10μ额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容（CY）符号：电容量：10p--0.1μ额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容（CT）符号：电容量：10p--4.7μ额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容（CI）符号：电容量：10p--0.1μ额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路名称：铝电解电容(CD)符号：电容量：0.47--10000μ额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等名称：钽电解电容（CA）铌电解电容（CN）符号：电容量：0.1--1000μ额定电压：6.3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容名称：空气介质可变电容器符号：可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等名称：薄膜介质可变电容器符号：可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等名称：薄膜介质微调电容器符号：可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿名称：陶瓷介质微调电容器符号：可变电容量：0.3--22p主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路名称：独石电容容量范围：0.5PF--1ΜF耐压：二倍额定电压。

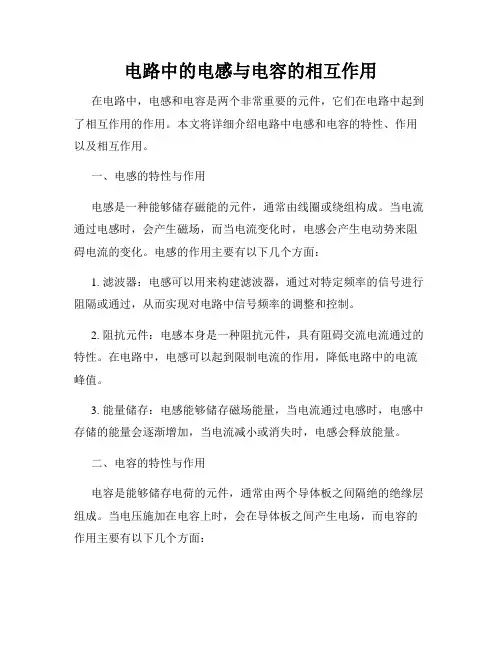

电路中的电感与电容的相互作用在电路中，电感和电容是两个非常重要的元件，它们在电路中起到了相互作用的作用。

本文将详细介绍电路中电感和电容的特性、作用以及相互作用。

一、电感的特性与作用电感是一种能够储存磁能的元件，通常由线圈或绕组构成。

当电流通过电感时，会产生磁场，而当电流变化时，电感会产生电动势来阻碍电流的变化。

电感的作用主要有以下几个方面：1. 滤波器：电感可以用来构建滤波器，通过对特定频率的信号进行阻隔或通过，从而实现对电路中信号频率的调整和控制。

2. 阻抗元件：电感本身是一种阻抗元件，具有阻碍交流电流通过的特性。

在电路中，电感可以起到限制电流的作用，降低电路中的电流峰值。

3. 能量储存：电感能够储存磁场能量，当电流通过电感时，电感中存储的能量会逐渐增加，当电流减小或消失时，电感会释放能量。

二、电容的特性与作用电容是能够储存电荷的元件，通常由两个导体板之间隔绝的绝缘层组成。

当电压施加在电容上时，会在导体板之间产生电场，而电容的作用主要有以下几个方面：1. 信号耦合：电容可以用来进行信号的耦合，将一个电路的信号传递到另一个电路中。

通过电容的引入，两个电路之间可以实现信号的传递和交流。

2. 能量储存：电容能够储存电荷和电场能量。

当电压施加在电容上时，电容会储存电场能量，并在电源失去电压或变化时释放能量。

3. 频率器件：电容在电路中具有频率响应的特性，可以用来调节和控制电路中的信号频率。

三、电感与电容的相互作用在电路中，电感和电容之间存在着相互作用的关系。

当电流通过电感时，电感会阻碍电流的变化，从而导致电容器之间的电压发生变化。

而当电容器的电压发生变化时，会导致电流的变化，进而影响电感中的磁场。

这种相互作用被称为“电感与电容的相互耦合”。

电感和电容的相互耦合可以应用在许多电路中，例如振荡器和滤波器。

在振荡器中，电容和电感的相互作用导致电荷在电容器和电感之间的来回移动，产生振荡现象。

在滤波器中，通过电感与电容的组合，可以选择性地通过或阻塞不同频率的信号。

电容的特性结构任务目标；电容器的特性、结构、参数、误差等级及标注方法。

学习目标；了解电容器的特性、结构、参数、误差等级及标注方法。

电容器是电路的基本组件之一，它是电力系统和电子技术中最常见的一种组件。

在电力系统中它可以起到补尝电压的作用，在电子系统中可以起到滤波、隔直、耦合、旁路等作用，还可以利用它出现电火花的作用。

可见电容器是一种应用非常广泛的电子组件，学习和认识电容器非常重要，不懂电容器，以后的电子电路就无法去分析。

1、什么是电容器被绝缘物分开而又相互靠近的两个导体的总体称电容器（简称电容）。

电容器是由两块金属板做电极，中间夹一层绝缘体（也称电解质）所构成，当你在金属板间加上电压时，极板上就会储存电荷，所以说电容器实际上也是一种能储存电荷的容器。

电容器的内部结构如图1所示。

图1 电容器的内部结构2、电容器在电路中的图形符号电容器在电路中用字母“C”表示，其电路符号如图2所示。

图2电容器电路符号a）为固定电容b）为电解电容的简化符号c）为电解电容d）为可变电容e）为微调电容f）为国外电解电容符号3、电容器的分类1.按结构分类：固定电容、可变电容、微调电容。

2.按介质材料分类：以空气为介质、电解介质、无机介质、有机介质。

3.按封装形式分类：圆柱形、长方形、圆片型、球型、方形等。

4.按用途分类：高频电容、低频电容、高压电容、低压电容。

5.按极性分类：有极性电容和无极性电容。

4、电容器的特性电容器的特性是通交隔直，也就是说，交流电可以通过，而直流电不可以通过，为什么呢？电容器的特性要比电阻器复杂得多，掌握和弄通电容器的特性是分析电路的关键所在，很多情况下，对电路工作的工作原理分析不正确或根本无从下手，其原因是对元器件的特性不了解，所以掌握电容器的主要特性及其相应的变化是分析电容器参与电路工作原理的基础。

1）电容器的通交特性电容器接在交流电路中（交流电的电压绝对不能超过接入电容器的直流耐压），由于交流电的大小和方向在随着时间的变化而变化，致使电容器进行反复的充电和放电，电路中相应不断的出现交变的电流，电路中一直有交流电流的流动，就好似交流电能直接通过电容器，即通交流。

电容的特点及常用的分类电容的特点1.它具有充放电特性和阻止直流电流通过，允许交流电流通过的能力。

2.在充电和放电过程中，两极板上的电荷有积累过程，也即电压有建立过程，因此，电容器上的电压不能突变。

电容器的充电：两板分别带等量异种电荷，每个极板带电量的绝对值叫电容器的带电量。

电容器的放电：电容器两极正负电荷通过导线中和。

在放电过程中导线上有短暂的电流产生。

3.电容器的容抗与频率、容量之间成反比。

即分析容抗大小时就得联系信号的频率高低、容量大小。

电容器的作用耦合：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。

滤波：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。

退耦：用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。

高频消振：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。

谐振：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。

旁路：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域(所有交流信号)旁路电容电路和高频旁路电容电路。

中和：用在中和电路中的电容器称为中和电容。

在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激。

定时：用在定时电路中的电容器称为定时电容。

在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。

积分：用在积分电路中的电容器称为积分电容。

在电势场扫描的同步分离电路中，采用这种积分电容电路，可以从场复合同步信号中取出场同步信号。

电容器的主要特性参数是什么⑴电容主要特性参数①标称电容量标志在电容器上的电容量。

但电容器实际电容量与标称电容量是有偏差的，精度等级与允许误差有对应关系。

一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

电解电容器的容值，取决于在交流电压下工作时所呈现的阻抗，随着工作频率、温度、电压以及测量方法的变化，容值将有变化。

②额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压的有效值，如果工作电压超过电容器的耐压，电容器将被击穿，造成损坏。

在实际中，随着温度的升高，耐压值将变低。

③绝缘电阻直流电压加在电容上，产生漏电电流，两者之比称为绝缘电阻。

当电容较小时，主要取决于电容的表面状态；容量＞0.1μF时，主要取决于介质。

绝缘电阻越大越好。

④损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。

损耗与频率范围、介质、电导、电容金属部分的电阻等有关。

⑤频率特性随着频率的上升，一般电容器的电容量呈现下降的规律。

当电容工作在谐振频率以下时，表现为容性，当超过其谐振频率，表现为感性，此时就不是一个电容而是一个电感了。

所以一定要防止电容工作于谐振频率以上。

⑵电容器选择常用的几个参数①温度系数，也就是电容值随温度变化的范围。

②损耗因数，因为电容器的泄漏电阻、等效串联电阻和等效串联电感，这三项指标几乎总是很难分开，所以许多电容器制造厂家将它们合并成一项指标，称作损耗因数，主要用来描述电容器的无效程度。

损耗因数定义为电容器每周期损耗能量与储存能量之比。

又称为损耗角正切。

③Q值，又称为品质因数，是损耗因数的倒数。

一般电容的手册中会标注Q或损耗因数。

④介电常数K，电容的不同主要是填充介质的不同，介电常数的大小关系电容的体积和介质吸收不同，介电常数大，在较小的体积上就可以集成很大的容量，但介质吸收就很严重。

深度分析电容器的四大特性
 电容的作用:
 1）旁路
 旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。

就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。

为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。

这能够很好地防止输入值过大而导致的地电位抬高和噪声。

地弹是地连接处在通过大电流毛刺时的电压降。

 2）去藕
 去藕，又称解藕。

从电路来说，总是可以区分为驱动的源和被驱动的负载。

如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，
会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。

去藕电容就是起到一个“电池”的。

电路中的电阻电容和电感有哪些基本特性电路中的电阻、电容和电感是电路中常见的三种基本元件，它们具有各自独特的特性。

本文将就电路中的电阻、电容和电感的基本特性进行探讨。

一、电阻的基本特性电阻是指电路中抵抗电流流动的元件，常用单位是欧姆（Ω）。

以下是电阻的基本特性：1. 阻值（电阻大小）：电阻的阻值表示电阻对电流的阻碍程度，阻值越大，电流通过的越困难。

2. 电压-电流关系：根据欧姆定律，电阻元件的电压和电流之间存在线性关系，即V=IR，其中V表示电压，I表示电流，R表示电阻。

3. 功率消耗：当电流通过电阻时，电阻元件会发生功率消耗，功率的大小与电压和电流的乘积成正比。

4. 发热特性：由于电阻发生功率消耗，因此在高电流通过时会发热，需要特别注意散热问题。

二、电容的基本特性电容是储存电荷的元件，常用单位是法拉（F）。

以下是电容的基本特性：1. 电容量（容值大小）：电容的容值表示其储存电荷的能力，容值越大，电容器储存电荷的能力越强。

2. 充放电过程：电容器可以通过连接电源进行充电，当电容器充满电荷后，可以通过放电过程释放电荷。

3. 电压-电荷关系：电容器上的电压与其带有的电荷量之间呈线性关系，电容器的电压随电荷量的增加而增加。

4. 频率特性：电容器对不同频率的交流信号具有不同的阻抗，对低频信号直流响应较好，对高频信号表现出较高的阻抗。

三、电感的基本特性电感是储存磁能的元件，常用单位是亨利（H）。

以下是电感的基本特性：1. 电感量（感值大小）：电感的感值表示其储存磁能的能力，感值越大，电感器储存磁能的能力越强。

2. 反应速度：电感器对电流的变化有一定的惯性反应，即不会立即改变电流强度，具有瞬态特性。

3. 频率特性：电感器对交流信号的阻抗与频率有关，对高频信号表现出较高的阻抗，对低频信号直流响应较好。

4. 电感耦合：电感可以通过互感耦合方式将信号传递到其他电路中，实现信号的耦合与隔离。

综上所述，电路中的电阻、电容和电感是具有不同特性的基本元件。

电容的特性:电容器是一种能储存电荷的容器．它是由两片靠得较近的金属片，中间再隔以绝缘物质而组成的．按绝缘材料不同，可制成各种各样的电容器.如：云母．瓷介．纸介，电解电容器等．在构造上，又分为固定电容器和可变电容器．电容器对直流电阻力无穷大，即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响，即相同容量的电容器对不同频率的交流电呈现不同的容抗.为什么会出现这些现象呢?这是因为电容器是依靠它的充放电功能来工作的，如图1，电源开关s未合上时．电容器的两片金属板和其它普通金属板—样是不带电的。

当开关S合上时，如图2所示，电容器正极板上的自由电子便被电源所吸引，并推送到负极板上面。

由于电容器两极板之间隔有绝缘材料，所以从正极板跑过来的自由电子便在负极板上面堆积起来．正极板便因电子减少而带上正电，负极板便因电子逐渐增加而带上负电。

电容器两个极板之间便有了电位差，当这个电位差与电源电压相等时，电容器的充电就停上了．此时若将电源切断，电容器仍能保持充电电压。

对已充电的电容器，如果我们用导线将两个极板连接起来，由于两极板间存在的电位差，电子便会通过导线，回到正极板上，直至两极板间的电位差为零．电容器又恢复到不带电的中性状态,导线中也就没电流了．电容器的放电过程如图3所示．加在电容器两个极板上的交流电频率高，电容器的充放电次数增多；充放电电流也就增强；也就是说．电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大．对于同一频率的交流电电．电容器的容量越大，容抗就越小，容量越小,容抗就越大.第2讲:电容器的参数与分类在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。

由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指针和一般特性，而且还必须了解在给定用途下各种组件的优缺点，以及机械或环境的限制条件等。

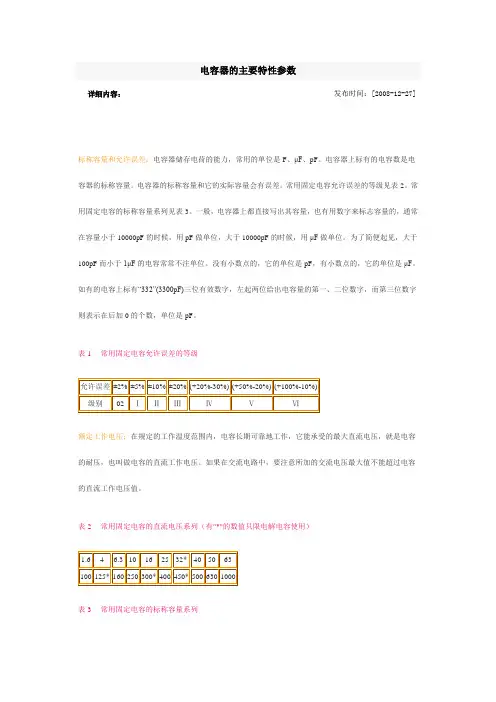

详细内容：发布时间：[2008-12-27]标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、μF、pF。

电容器上标有的电容数是电容器的标称容量。

电容器的标称容量和它的实际容量会有误差。

常用固定电容允许误差的等级见表2。

常用固定电容的标称容量系列见表3。

一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用μF做单位。

为了简便起见，大于100pF而小于1μF的电容常常不注单位。

没有小数点的，它的单位是pF，有小数点的，它的单位是μF。

如有的电容上标有“332”(3300pF)三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。

表1 常用固定电容允许误差的等级额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。

如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。

表2 常用固定电容的直流电压系列（有"*"的数值只限电解电容使用）表3 常用固定电容的标称容量系列绝缘电阻：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。

漏电电阻越小，漏电越严重。

电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。

因此，漏电电阻越大越好。

介质损耗：电容器在电场作用下消耗的能量，通常用损耗功率和电容器的无功功率之比，即损耗角的正切值表示。

损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下工作。

表4 常用电容的几项特性。

电容元件的特性
【电容】电容是表征电场储能的电路参数，电容器的储能特性借助电容参数来描述。

【储能元件】电容元件是仅储存电场能量的理想化电路元件，又称为储能元件。

【特性】线性时不变电容元件采用图6-2-1所示电路符号与电压、电流参考方向，其特性为
  （为电容元件的电容）
【特性】线性时不变电容元件在图6-2-1所示参考方向下，
特性


【动态元件】上式表明电容的电流与其电压的变化率成正比，动态的电容电压才能产生电容电流，因此又称电容元件为动态元件。

【初始电压】代表电容元件在时刻已具有的电压，称为初始电压或初始值。

通常取，且考虑到电容电流可能包含项的情况，积分下限为。

【电容元件的性质】由线性时不变电容元件的特性可以得出线性时不变电容元件的以下重要性质。

（1）当电容的电压不随时间而变时，电容的电流为零，电容相当于开路；
（2）只要电容的电流在处是有限值，电容的电压就在处连续，即有。

（3）具有初始电压的电容元件的等效电路如图6-2-2所示：。

电路中电容的选择通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。

1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。

滤波电容用于功率放大器时，其值应为10000μF 以上，用于前置放大器时，容量为 1000μF 左右即可。

当电源滤波电路直接供给放大器工作时，其容量越大音质越好。

但大容量的电容将使阻抗从 10KHz 附近开始上升。

这时应采取几个稍小电容并联成大电容同时也应并联几个薄膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。

图 1 滤波电路的并联2.耦合电容耦合电容的容量一般在 0.1μF~ 1μF 之间，以使用云母、丙烯、陶瓷等损耗较小的电容音质效果较好。

3.前置放大器、分频器等前置放大器、音频控制器、分频器上使用的电容，其容量在 100pF~0.1μF 之间，而扬声器分频 LC 网络一般采用 1μF~ 数10μF 之间容量较大的电容，目前高档分频器中采用 CBB 电容居多。

小容量时宜采用云母，苯乙烯电容。

而 LC 网络使用的电容，容量较大，应使用金属化塑料薄膜或无极性电解电容器，其中无机性电解电容如采用非蚀刻式，则更能获取极佳音质。

电容的基础知识——————————————一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。

电容的特性、效果
1、电容的特性：
通高频，阻低频；通沟通，阻直流(参照容抗)
2、电容的效果：
滤波、耦合、储能
1、滤波电容：
并接在电路正负极之间，运用电容通交隔直的特性，将电路中的沟通电流滤除。

有极性的电容一般是负极接地。

2、耦合电容：
联接于信号源和信号处理电路或南北极拓宽器之间，用以间隔直流电，让沟通或脉动信号经过，使相邻的拓宽器直流作业点互不景响。

3、退耦电容：
并接于电路正负极之间，可避免电路经过电源构成的正反响通路而致使的寄生振动。

4、旁路电容：
并接在电阻两头，为交直流信号中的沟通设置一条能路，避免沟通成分在经过电阻时发作压降。

5、自举升压电容：
运用礤储能来跋涉电路某点的电位，使其电位值高于为该点供电的电源电压。

6、稳频电容：
在振动电路顶用来安稳振动频率。

7、守时电容：
在RC守时电路中与电阻R串联一同挑选时刻长短。

8、软主张电容：
一般接在电源开关管的基极，避免开机时加在开关管基极的浪涌电流或电压太大而损坏的开关管。
