高杆灯的原理和配置

广场高杆灯高杆灯参数配置说明1、广场高杆灯设计高度：25米，灯杆为八角或十二角锥形杆体，分为三段制作，板厚从上至下分别为：6mm、8mm、10mm，上口径：280mm，下口径：560mm，设计最大抗风能力可达6 0m／秒。

由3节插接构成，配优质钢盘法兰直径950mm，板厚25mm。

2、高杆灯主杆及支架由高强度优质钢板经大型折弯机一次性卷杆成型，埋弧自动焊接形成，灯杆、灯盘整体采用热浸锌处理，外表采用聚酯粉末喷涂，保障30年外表无腐蚀。

3、高杆灯电动降升系统由上海力博品牌电动马达、金坛牌卷扬机、热浸锌钢丝绳及橡胶电缆等构成。

灯杆体内安装，降升速度为每分钟3~5米。

4、高杆灯导向、卸荷系统由导向轮和导向臂构成，确保灯盘在降升过程中不会发生横向移动，保障灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。

5、高杆灯照明电器系统由12盏400 w金卤投光灯具构成，可通过电脑时控器自动控制开关灯时间及部分照明或全照明，6、高杆灯防雷系统：灯顶加装1.5m长避雷针，地下基础装1根1m长接地线并与地下螺栓连接。

7、高杆灯降升方式为电动控制方式，使灯盘可以安全可靠地降到离地面2.5m 处，方便维护工作。

高杆灯手动遥控装置设有引出线，操作人员可在5米处遥控灯盘的降升，这样可确保操作人员的人身安全。

8、降升式高杆灯根据需要可配备一段备用电缆，当灯盘降至最低位置时，该电缆一端插入电气控制系统的插座内，另一端插入灯盘上的接线盒内，如此就能对灯盘直接供电，检修灯具。

9、降升式高杆灯所有灯具的密封等级为IP65标准，以防止尘土、雨水的浸入，保障光源、电器的使用寿命。

灯具材料一般采用耐腐蚀性好的压铸铝成型。

更换高杆灯灯盘牵引副绳工艺一、工具准备套筒Φ14mm、Φ27mm，扳手Φ14mm、Φ27mm，錾子，铁锤，斜口钳，电工胶布，Φ10mm钢丝绳扎头12个。

二、材料准备6股麻芯热浸锌钢丝绳Φ10mm 长度为33米，三根。

30米旧电缆（或者30米长的绳子）一根。

高杆灯使用说明书一、概括起落式高杆灯，宽泛合用于广阔道路、立交桥、广场、泊车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积照明。

二、主要技术参数1、安装总高度m2、灯盘直径m3、总功率W4、配用电机功率KW5、钢丝绳承载能力Kg6、起落速度m/s7、总重量Kg三、构造起落式高杆灯由灯盘（其上装灯具）、灯杆、起落机构电、气装置等构成。

1、灯盘可升可降，便于保护和检修。

灯盘用优良钢板制成。

上边装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。

灯盘造型依据用户要求确立。

2、灯杆为一次成型多菱锥形杆，上端对角直径 ? 280，各节锥度为 1：69，一般为 3-4 节，各节长度 7-10m。

钢杆采纳宝钢生产的 Q235 钢板卷压成形，并运用 CO2 气体保护焊工艺拼焊成平均变径的锥形杆，再插接成整根灯杆，无需横向焊接。

灯杆内表面面热镀锌后表面面喷塑。

杆底部开有电气门，内装起落机构和电气装置，电气门的边沿焊有门框，填补因杆体开门后强度的降落，电气门盖带有防水护圈，防备雨水的渗透。

杆顶部固定有滑轮组，行程开关，挂钩装置及防雨罩、避雷针与灯杆融为一体。

3、起落机构由 ZD 型电机、连轴器、卷扬机构等构成。

一旦失电，能马上保持灯盘停止在随意状态，具备防备灯盘着落紧迫制动装置和钢索断裂保险锁定功能，进而保证安全。

卷扬机构采纳不旋转镀锌钢丝绳、卷筒、蜗轮蜗杆减速箱、齿轮、副钢丝滑轮组等零件构成，运行安全靠谱，操作方便。

A、头部：头部以紧定螺栓形式固定在杆体的顶端，它是由多片呈 120 度散布的片料、滑轮组、不锈钢转轴等零件构成的承重导向总成。

经过滑轮、不锈钢钢丝绳和灯盘相联，头部上方有玻璃钢的防雨盖和避雷针，避雷针保护角 90 角。

B、灯盘：灯盘由二个半圆环构成，以法兰连结。

灯盘周边上有三个呈 120 度散布的悬挂脚，悬挂脚前端装有尼龙导向轮和防撞环，在灯盘起落时，指引灯盘正确就位，沿灯盘周边上可焊接有数目不等的灯具安装板，用于灯具安装。

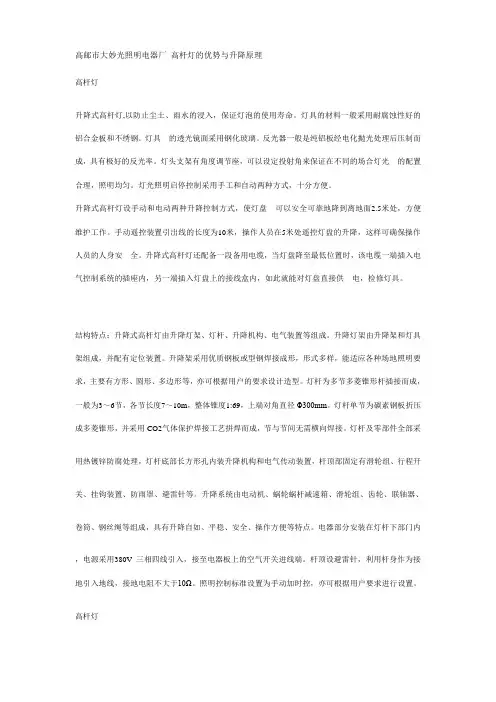

高杆灯升降式高杆灯,以防止尘土、雨水的浸入，保证灯泡的使用寿命。

灯具的材料一般采用耐腐蚀性好的铝合金板和不绣钢。

灯具的透光镜面采用钢化玻璃。

反光器一般是纯铝板经电化抛光处理后压制而成，具有极好的反光率。

灯头支架有角度调节座，可以设定投射角来保证在不同的场合灯光的配置合理，照明均匀。

灯光照明启停控制采用手工和自动两种方式，十分方便。

升降式高杆灯设手动和电动两种升降控制方式，使灯盘可以安全可靠地降到离地面2.5米处，方便维护工作。

手动遥控装置引出线的长度为10米，操作人员在5米处遥控灯盘的升降，这样可确保操作人员的人身安全。

升降式高杆灯还配备一段备用电缆，当灯盘降至最低位置时，该电缆一端插入电气控制系统的插座内，另一端插入灯盘上的接线盒内，如此就能对灯盘直接供电，检修灯具。

结构特点：升降式高杆灯由升降灯架、灯杆、升降机构、电气装置等组成。

升降灯架由升降架和灯具架组成，并配有定位装置。

升降架采用优质钢板或型钢焊接成形，形式多样，能适应各种场地照明要求，主要有方形、圆形、多边形等，亦可根据用户的要求设计造型。

灯杆为多节多菱锥形杆插接而成，一般为3～6节，各节长度7～10m，整体锥度1:69，上端对角直径Φ300mm。

灯杆单节为碳素钢板折压成多菱锥形，并采用CO2气体保护焊接工艺拼焊而成，节与节间无需横向焊接。

灯杆及零部件全部采用热镀锌防腐处理，灯杆底部长方形孔内装升降机构和电气传动装置，杆顶部固定有滑轮组、行程开关、挂钩装置、防雨罩、避雷针等。

升降系统由电动机、蜗轮蜗杆减速箱、滑轮组、齿轮、联轴器、卷筒、钢丝绳等组成，具有升降自如、平稳、安全、操作方便等特点。

电器部分安装在灯杆下部门内，电源采用380V三相四线引入，接至电器板上的空气开关进线端。

杆顶设避雷针，利用杆身作为接地引入地线，接地电阻不大于10Ω。

照明控制标准设置为手动加时控，亦可根据用户要求进行设置。

高杆灯一、高杆灯的介绍高杆灯：一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。

20米升降式高杆灯技术参数一、概述本技术方案严格执行国家相关技术标准，技术先进、经济合理、真正做到使用安全、维护管理方便，符合绿色照明规范。

二、执行标准各项技术参数符合GB14887-2003国家标准三、主要技术参数3.3.2高杆灯灯杆、灯盘3.3.2.1灯杆高度为20米，材质为Q235优质低碳钢板经剪制、折弯、自动焊接成型。

折边成16边型，分三节套，壁厚分别是6/8/10mm，热镀锌喷塑，确保30年不会生锈，抗13级台风（根据需求而定），灯杆上口径260mm、下口径520mm,整体内外热镀锌，厚度不小于0.6mm，法兰尺寸Ф900mm*25mm，灯杆的全部结构件均经过热镀锌和表面防腐处理，防腐质量符合GB/T9790、GBJ365011和GB/T11373的有关规定，达到WF2。

有效延长灯杆寿命，节约维护费用。

所有紧固件均有防松措施。

3.3.2.2灯杆底部开有电器门，内置自动升降装置和电器控制系统。

3.3.2.3中杆灯包括灯杆、灯具、灯盘及自动升降系统，整体设计美观大方。

3.3.2.4灯杆采用插接式，插接长度大于插接处最大直径的1.5倍，配合间隙不大于3mm。

焊接部分无影响强度的裂纹、夹渣、焊熘、烧穿、弧坑和气孔，并且无折皱和中断等缺陷。

3.3.2.5灯盘支架采用方管厚度2.5mm框架式，结构简单可靠，迎风面积小，以提高安全性能。

灯盘重量轻，防腐性能好。

灯具支架可调，便于调整投射方向。

3.3.3电器控制系统：3..3.3.1电器控制和保护装置均安装固定在灯杆底部的控制箱内，备有照明控制及电机控制器。

3.3.3.2双回路电力电缆供电，可实现全负荷照明和部分照明，具有手控，微电脑时间控制多种方式，以满足用户的不同需求。

3.3.3.3采用拖缆方式供电，并留有一定余量。

接至电源的铜导线，截面不小于10mm2；接至每只灯的铜导线，其截面不小于2.5mm2。

3.3.4自动升降式系统：3.3.4.1系统由电机、蜗轮蜗杆、卷筒等部分组成。

40米高杆灯技术参数摘要：一、引言二、40 米高杆灯技术参数介绍1.灯具规格2.灯具材质3.灯具功率4.灯具光效5.灯具照射范围6.灯具控制方式7.灯具安装与维护三、40 米高杆灯应用场景四、总结正文：一、引言40 米高杆灯作为一种常见的大型户外照明设备，广泛应用于广场、公园、球场等公共场所。

本文将详细介绍40 米高杆灯的技术参数，以帮助您更好地了解这种设备。

二、40 米高杆灯技术参数介绍1.灯具规格40 米高杆灯的灯具规格通常包括：灯具数量、灯具类型、灯具尺寸等。

这些规格可以根据实际需求进行定制，以满足不同场景的照明要求。

2.灯具材质40 米高杆灯的灯具材质多为高强度铝合金或不锈钢，具有良好的耐腐蚀性和抗氧化性，能够在恶劣环境中长期使用。

3.灯具功率40 米高杆灯的灯具功率根据灯具数量、类型和照射要求进行配置。

一般来说，功率越高，照明效果越好。

但同时也要考虑能源消耗和设备成本，选择合适的功率配置。

4.灯具光效40 米高杆灯的灯具光效是指灯具发出的光通量与输入功率之比。

高光效的灯具能够提供更好的照明效果，同时减少能源消耗。

5.灯具照射范围40 米高杆灯的灯具照射范围取决于灯具的功率、光效和高度。

一般来说，灯具高度越高，照射范围越广。

在实际应用中，需要根据场所的具体需求选择合适的灯具照射范围。

6.灯具控制方式40 米高杆灯的灯具控制方式有多种，如手动控制、光控、时控等。

现代高杆灯通常采用智能控制系统，能够实现远程控制、自动调节亮度等功能，提高照明效果和节能效果。

7.灯具安装与维护40 米高杆灯的安装需要专业的施工队伍进行，确保设备的稳固和安全。

在设备使用过程中，要定期进行维护和检查，确保设备的正常运行和延长使用寿命。

三、40 米高杆灯应用场景40 米高杆灯广泛应用于广场、公园、球场、机场等大型公共场所，提供良好的照明效果，保障人们夜间活动的安全。

四、总结40 米高杆灯作为一种重要的户外照明设备，其技术参数对于选择合适的设备至关重要。

40米高杆灯技术参数40米高杆灯是一种常见的户外照明设备，其技术参数对于设计和安装团队来说至关重要。

下面我们将详细介绍40米高杆灯的技术参数，以便更好地了解它的特点和应用。

首先，40米高杆灯的高度达到了40米，可以有效地将光线照射到较远的区域，适用于大型广场、高速公路、码头等开阔场地的照明需求。

其高度优势使得40米高杆灯可以覆盖更广的区域，提供更强大的照明效果。

其次，40米高杆灯通常采用金属材料（通常是铸铝合金）制作，具有耐候性和耐腐蚀性能。

这种材料能够抵御恶劣的自然环境，如强风、雨水和紫外线辐射等。

此外，40米高杆灯的结构坚固稳定，能够承受高风压和大雪。

这些特性使得40米高杆灯在各种复杂气候条件下都能保持良好的工作状态。

40米高杆灯的照明功率通常在1000瓦到2000瓦之间，根据实际需要可以进行调整。

高功率的照明能够提供更亮的光线，适用于需要远距离照明的大型区域。

另外，40米高杆灯通常配备多个照明装置，如高效LED灯或金卤灯。

LED灯具有高亮度、低能耗和长寿命的特点，是目前最常用的照明装置之一。

金卤灯则在亮度和色彩还原方面更具优势。

根据实际需求，可以选择不同类型的照明装置，以达到最佳的照明效果。

在安装和维护方面，40米高杆灯通常需要专业的安装团队进行安装和调试。

安装团队会根据实际场地条件和需求，选择合适的基础和固定方式，以确保灯杆的稳固和安全。

另外，定期的维护保养也是至关重要的。

例如，定期检查灯具的工作状态和灯泡的状况，及时更换损坏的部件，以确保高杆灯的长期稳定运行。

总之，40米高杆灯作为一种常见的户外照明设备，具有重要的指导意义。

了解其技术参数能够帮助我们更好地选择、设计和安装高杆灯，以满足不同场合的照明需求。

同时，注意高杆灯的安装和维护，保证其长期稳定工作，为我们创造安全、明亮的夜晚。

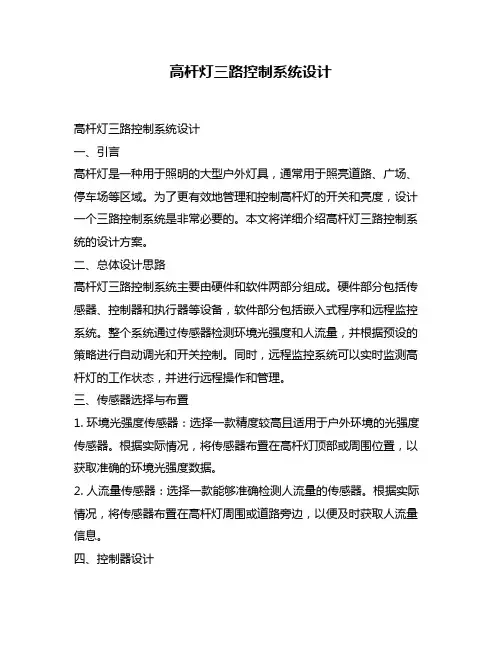

高杆灯三路控制系统设计高杆灯三路控制系统设计一、引言高杆灯是一种用于照明的大型户外灯具，通常用于照亮道路、广场、停车场等区域。

为了更有效地管理和控制高杆灯的开关和亮度，设计一个三路控制系统是非常必要的。

本文将详细介绍高杆灯三路控制系统的设计方案。

二、总体设计思路高杆灯三路控制系统主要由硬件和软件两部分组成。

硬件部分包括传感器、控制器和执行器等设备，软件部分包括嵌入式程序和远程监控系统。

整个系统通过传感器检测环境光强度和人流量，并根据预设的策略进行自动调光和开关控制。

同时，远程监控系统可以实时监测高杆灯的工作状态，并进行远程操作和管理。

三、传感器选择与布置1. 环境光强度传感器：选择一款精度较高且适用于户外环境的光强度传感器。

根据实际情况，将传感器布置在高杆灯顶部或周围位置，以获取准确的环境光强度数据。

2. 人流量传感器：选择一款能够准确检测人流量的传感器。

根据实际情况，将传感器布置在高杆灯周围或道路旁边，以便及时获取人流量信息。

四、控制器设计1. 控制策略：根据实际需求和节能要求，设计合理的控制策略。

在夜间低光照条件下，当人流量较少时可以选择调暗灯光亮度；当人流量增加时可以自动调亮灯光亮度。

2. 控制算法：根据控制策略设计相应的控制算法。

使用PID算法来实现灯光亮度的自动调节，根据环境光强度和人流量数据进行反馈控制。

3. 控制器硬件选型：选择一款性能稳定、可靠性高的控制器。

考虑到高杆灯通常处于户外环境中，需要选择具有防水、防尘、抗干扰等特性的控制器。

五、执行器选型与布置1. 灯具驱动器：选择适用于高杆灯的驱动器，能够提供稳定电源和合适电压给灯具。

2. 执行器布置：根据高杆灯的实际布局和要求，合理布置执行器。

将驱动器安装在高杆灯内部或底座上，以便于控制灯具的开关和亮度。

六、软件系统设计1. 嵌入式程序设计：编写嵌入式程序，实现对传感器数据的采集和处理，以及控制策略的执行。

程序应具备良好的稳定性和可靠性，并能适应不同环境条件下的工作。

40米高杆灯技术参数摘要：一、引言二、40米高杆灯的基本参数1.灯具高度2.灯具功率3.灯具光源4.灯具照射范围三、40米高杆灯的性能特点1.抗风能力2.防腐性能3.照明效果4.安全性四、40米高杆灯的应用场景1.道路照明2.广场照明3.停车场照明4.园林景观照明五、40米高杆灯的选购与安装注意事项1.选购注意事项2.安装注意事项六、总结正文：一、引言随着城市化进程的加快，照明设施在城市建设中发挥着越来越重要的作用。

40米高杆灯作为一种常见的室外照明设备，以其高亮度、远照射范围、抗风能力强等优点受到了广泛关注。

本文将对40米高杆灯的技术参数进行全面解析，以帮助大家更好地了解和选购这款产品。

二、40米高杆灯的基本参数1.灯具高度：40米高杆灯的字面意思是指灯具的高度为40米。

这款灯具的高度可以根据实际需求进行定制，满足不同场景的照明需求。

2.灯具功率：40米高杆灯的功率因光源类型和数量的不同而有所差异。

一般来说，LED光源的功率较低，更加节能环保。

在选购时，可以根据实际需求选择合适的功率。

3.灯具光源：40米高杆灯通常采用LED光源，具有寿命长、亮度高等特点。

此外，还可以根据需求选择钠灯、汞灯等光源。

4.灯具照射范围：40米高杆灯的照射范围根据光源类型和高度有所不同。

一般来说，LED光源的照射范围较广，能够满足大面积的照明需求。

三、40米高杆灯的性能特点1.抗风能力：40米高杆灯采用优质钢材制造，具有良好的抗风性能。

在设计时，需要考虑风力因素，确保灯具在强风天气下稳定可靠。

2.防腐性能：40米高杆灯的防腐性能至关重要。

一般来说，灯杆采用热镀锌处理，灯具采用喷涂防腐工艺，有效提高灯具的使用寿命。

3.照明效果：40米高杆灯采用高亮度LED光源，照明效果显著。

同时，灯具具有调节照射角度的功能，可根据实际需求调整照明范围。

4.安全性：40米高杆灯在设计时需考虑安全性。

灯具采用防爆、防水、防尘等防护措施，确保照明设备在各种恶劣环境下稳定运行。

升降式高杆灯工作原理
1.结构组成：
2.升降运动原理：
3.控制系统：
控制系统是升降式高杆灯的重要组成部分，主要功能是对整个系统进
行控制和管理。

控制系统一般由控制器和传感器组成。

传感器可以监测环
境光照强度、温度、风力等参数，根据设定的参数和逻辑控制规则，控制
器可以实现自动调节和控制。

同时，控制系统还可以通过远程控制、定时
开关等功能进行远程操作和管理。

4.电能供应：
5.灯具结构：
升降式高杆灯的灯具包括灯罩、灯座、灯泡等组件。

灯罩是用来保护
灯泡的透明或不透明材质外壳，可以提供向下、向上或多方向的光照。

灯
座是将灯泡固定在灯杆上的装置，可根据需要调整灯具的角度和方向。

灯
泡则是发光体，一般采用高效LED灯泡，具有长寿命、高亮度、低能耗等
优点。

总体而言，升降式高杆灯通过电机和升降装置实现灯具的升降运动，
通过控制系统进行控制和管理，以达到提供可靠、高效的照明效果。

其受
控制系统的智能化程度越高，越能适应各种环境需求，提高能源利用效率，减少能源的浪费。

同时，升降式高杆灯的灯具结构也可以根据需求进行优
化设计，提供更好的照明效果。

10米高杆灯参数-概述说明以及解释1.引言1.1 概述杆灯作为城市道路照明的一种重要设备，扮演着照明和交通安全的双重角色。

其中，10米高杆灯作为较为常见的一种类型，具备一定的特殊性和参数要求。

本文旨在对10米高杆灯的参数进行详细介绍和分析。

首先，我们将从灯杆的高度、功率、光源和功效等方面来进行讨论。

10米高杆灯的高度恰到好处，既能提供良好的照明效果，又不会造成过高的浪费。

其功率通常在30瓦至150瓦之间，根据实际需要来选择。

光源方面，常用的有LED光源和钠灯光源，LED光源具有高亮度、高光效和长寿命等特点，而钠灯光源则具有高效能、稳定性好的优点。

同时，功效方面，10米高杆灯通常采用对称光分布设计，能够实现较好的照明效果。

接下来，我们将介绍10米高杆灯的防护等级、工作温度和使用寿命。

对于城市的户外环境，灯具的防护等级必不可少。

10米高杆灯常采用IP65级别的防护，能够有效防止灰尘、雨水和异物的侵入。

同时，工作温度也是一个重要的考虑因素，良好的散热设计能够确保灯具在恶劣环境下的正常工作。

另外，10米高杆灯的使用寿命通常为5万小时以上，能够满足长期使用的需求。

最后，我们将探讨10米高杆灯的安装和维护要点。

对于灯具的安装，需要合理选择安装地点和角度，确保照明范围的均匀性和广度。

而对于维护方面，定期进行维护和清洁工作，检查电缆连接和电源等，能够保证灯具的正常运行。

综上所述，10米高杆灯的参数包括高度、功率、光源、功效、防护等级、工作温度、使用寿命以及安装和维护要点等。

了解这些参数，能够为城市的照明设计和工程提供参考和指导，进一步提升路灯的性能和效果。

1.2 文章结构文章结构部分的内容主要是介绍文章的组织结构和各个部分的内容。

在本文中，文章的结构如下：2. 正文部分：2.1 第一个要点：关于10米高杆灯的参数中的第一个重点。

2.2 第二个要点：关于10米高杆灯的参数中的第二个重点。

2.3 第三个要点：关于10米高杆灯的参数中的第三个重点。

40米高杆灯技术参数（最新版）目录1.40 米高杆灯简介2.40 米高杆灯的技术参数2.1 照明范围2.2 光源2.3 灯杆材质2.4 抗风能力2.5 安装与维护正文【40 米高杆灯简介】40 米高杆灯是一种造型美观、照明效果好、安装简便的户外照明设备。

它广泛应用于城市广场、公园、停车场、体育场馆等公共场所，为用户提供安全、舒适的夜间出行环境。

【40 米高杆灯的技术参数】【40 米高杆灯的照明范围】40 米高杆灯的照明范围通常在 3000-5000 平方米之间，可以根据用户需求和实际场景进行调整。

通过改变灯头的照射角度和方向，可以实现对照明范围的精确控制。

【40 米高杆灯的光源】40 米高杆灯一般采用高压钠灯或 LED 灯作为光源。

高压钠灯具有光效高、寿命长、穿透力强等优点，适合用于大面积照明。

而 LED 灯则具有节能、环保、色彩还原度高等特点，适用于对光效和美观度要求较高的场所。

【40 米高杆灯的灯杆材质】40 米高杆灯的灯杆通常采用优质的碳素钢或不锈钢制作，具有强度高、耐腐蚀、使用寿命长等特点。

灯杆表面经过热镀锌处理，可以有效防止锈蚀，保证灯杆的美观与使用寿命。

【40 米高杆灯的抗风能力】40 米高杆灯的抗风能力是其稳定性的重要指标。

一般来说，40 米高杆灯的抗风能力在 6-8 级风力之间。

在设计时，需要考虑到安装地点的风力等级，以确保高杆灯在强风天气下的稳定性和安全性。

【40 米高杆灯的安装与维护】40 米高杆灯的安装相对简便，只需将灯杆固定在地面，接通电源即可。

在维护方面，由于灯杆高度较高，建议采用专业设备进行维护。

定期检查灯头的照明效果和灯杆的牢固程度，确保高杆灯的正常运行和安全使用。

综上所述，40 米高杆灯凭借其优秀的照明效果、稳定的性能和较长的使用寿命，成为户外照明设备的理想选择。

高杆灯原理
高杆灯，顾名思义，就是指安装在高杆上的路灯。

它通常用于照明大型道路、
广场、车站等场所，能够提供较大范围的照明效果。

那么，高杆灯是如何实现照明的呢？接下来，我们就来了解一下高杆灯的原理。

首先，高杆灯的照明原理是利用光源的发光特性，通过反射、透镜等光学元件，将光线聚集、散射，从而实现对特定区域的照明。

常见的高杆灯光源有高压钠灯、LED灯等。

这些光源都具有较高的亮度和较长的使用寿命，能够满足高杆灯长时间、高强度的照明需求。

其次，高杆灯的照明原理还涉及到光学设计。

通过合理的光学设计，可以使光
线在水平方向和垂直方向上均匀分布，避免出现照明死角和光线过强过弱的现象。

同时，光学设计还能够控制光束的方向和范围，确保照明效果符合要求。

另外，高杆灯的原理还包括光控技术。

光控技术能够根据环境光强的变化，自
动调节高杆灯的亮度，以达到节能的目的。

通过感应器等装置，高杆灯可以实现自动开启、关闭，根据需要调节亮度，提高照明效果的同时减少能耗，延长光源的使用寿命。

此外，高杆灯的原理还与电路控制相关。

高杆灯通常需要接入电网供电，因此
电路设计和控制至关重要。

合理的电路设计能够保证高杆灯的稳定工作，同时还能实现远程控制、故障报警等功能，提高了高杆灯的可靠性和智能化水平。

总的来说，高杆灯的照明原理涉及光源特性、光学设计、光控技术、电路控制
等多个方面。

通过合理的设计和控制，高杆灯能够实现高效、节能、稳定的照明效果，为城市的夜间照明提供了重要支持。

希望通过本文的介绍，能够让大家对高杆灯的原理有更深入的了解。

双升降高杆灯结构原理双升降高杆灯是一种常见的城市道路照明设备，它具有高度可调节的特点，通过控制装置可以实现灯杆的升降，以满足不同的照明需求。

本文将从结构原理的角度介绍双升降高杆灯的工作原理。

双升降高杆灯的主要结构由灯杆本体、升降装置、照明设备和控制系统组成。

灯杆本体由钢质材料制成，具有足够的强度和稳定性，可以承受各种气候条件下的风力和重力荷载。

升降装置是双升降高杆灯的核心部件，它包括电机、减速器、传动装置和支撑结构。

照明设备一般由数个灯具组成，可以使用高效节能的LED灯源，具有较高的亮度和较长的使用寿命。

控制系统负责控制升降装置的运行，实现灯杆的升降操作。

双升降高杆灯的工作原理如下：当需要调整照明高度时，通过控制系统发送指令，使电机开始运行。

电机驱动减速器工作，减速器将电机的高速旋转转变为低速高扭矩的输出。

传动装置将减速器的输出力传递给支撑结构，使灯杆上升或下降。

支撑结构通过滚轮和导轨的组合，确保灯杆在升降过程中保持稳定和平衡。

双升降高杆灯的升降装置采用了先进的自锁技术，可以在停电或其他突发情况下保持灯杆的位置，确保行人和车辆的安全。

另外，为了保护升降装置的正常运行，还设置了过载保护装置，当负载超过额定值时，可以及时切断电源，避免损坏设备。

双升降高杆灯的照明设备具有较高的亮度和较长的使用寿命，可以有效提高道路照明效果。

同时，照明设备还可以根据需求进行调光操作，以降低能耗和环境污染，实现节能减排的目标。

双升降高杆灯通过灯杆的升降来实现灯具的高度调节，以适应不同的照明需求。

其结构原理简单明了，通过电机、减速器、传动装置和支撑结构等组成，实现了灯杆的稳定升降。

照明设备采用高效节能的LED灯源，具有较高的亮度和较长的使用寿命。

控制系统负责控制升降装置的运行，实现灯杆的升降操作。

双升降高杆灯在城市道路照明中起到了重要的作用，提高了道路照明效果，同时也实现了节能减排的目标，为城市的夜间交通安全和景观照明做出了贡献。

浅谈升降式高杆灯的创新设计摘要：高杆灯是指15米以上钢制锥形灯杆, 升降式高杆灯是新型机械自动化的照明设备,是在18米以上能进行电动升降的高杆灯。

关键词：升降式高杆灯；创新；灯盘；挂沟；CCTV装置一、引言1.高杆灯的定义：通常所说的高杆灯，是指15米以上钢制锥形灯杆和大功率组合式灯架构成的新型照明装置。

它由灯头、内部灯具电气、杆体及基础等组成。

其中升降式高杆灯高度是在18米以上，能进行电动升降操作，灯盘升至工作位置后，能将灯盘自动脱沟挂沟，通过杆体内部的电动卷场机将灯盘安全可靠地降到离地面2米处的高杆灯，通常还配备一段备用电缆，当灯盘降至最低位置时，该电缆一端插入杆体旁边的电气控制箱的插座内，另一端插入杆体内的控制箱接线盒上，对灯盘直接供电，检修灯具。

升降式照明高杆灯常用高度18M、20M、25M、30M、35M、40M、45M，在设计时通常以抗风速度55M/S，抗震等级：8级来进行强度设计，多为正12边形、正18边形插接结构，也有正20边形，使用Q235A、Q345B优质钢板和ASTM-A572-GR65高强低硅钢材制成，经整体热浸锌防腐处理。

2.工作原理：首先要将驱动装置也就是卷扬机安装在放置于地面的杆体内，然后再将灯头、防护罩、避雷针安装完成，并将杆体立起固定好，在距离地面2M高度上设计有支撑灯盘的支架，为便于运输和安装，生产时将灯盘分成三等分，将灯盘运送到现场后放置在该支架上进行拼装，将照明灯具固定在灯盘上，用钢丝绳固定好灯盘并将电缆固定好，安装完成后用电源驱动卷扬机缓慢地将灯盘提升，到接近灯头时，安装在灯盘上的挂沟座将与装在灯头上的挂沟相接触，从而实现灯盘可靠地挂接在灯头上，这就完成了灯盘的上行程，下行程是与上行程相反，在脱沟时应将灯盘先往上行走大约200mm，再驱动电机向反运动，直到灯盘降至灯盘支撑架上再停止卷扬机。

3、使用的标准和规范（1）GBJ135-1990《高耸结构设计规范》（2）GBJ17-1988《钢结构设计规范》（3）GBJ9-1987《建筑结构荷载规范》（4）GBJ10-1989《混凝土结构设计规范》（5）GBJ7-1989《建筑地基基础设计规范》（6）GB/T12469-1990《焊接质量保证熔化焊接头的要求和缺陷分级》（7）JT/T312—1996《升降式高杆照明装置技术条件》（8）GB/T13912—1992《钢铁制品热镀层技术要求》（9）GB/T899—1988《优质素钢技术条件》（10）GB 50054-95 《低压配电设计规范》。

高杆灯详细技术说明一、高杆灯符合相应的国家标准（GB）或国际电工委员会标准（IEC）。

并执行国家标准、国际标准、行业标准的最新版本。

《钢结构设计规范》GBJ9-1987,GBJ17-1988《高耸结构设计规范》GBJ135-1990《优质素钢技术条件》GB/T899-1988《钢铁制品热镀层技术要求》GB/T13912-1992《焊接质量保证熔化焊接头的要求和缺陷分级》GB/T12469-1990《升降式高杆照明装置技术条件》JT/T312-1996《建筑地基基础设计规范》GB17-89二、高杆灯技术参数灯杆部分1、灯杆高度15-50米,灯杆采用多边形(通常为8边/12边/16边）拔销杆,插接式结构，（20米以下分两节,壁厚6mm/8mm;25米-30米分三节壁厚6/8/10mm,35米-40米分四节,壁厚6/8/8/10或6/8/10/12)插接长度插接处端直径的1.5倍,灯盘为框架结构；底部法兰为圆形。

2、电器门具备合理的操作空间，门内具有电器安装附件；门与杆之间间隙应不超过1毫米，具备良好的防水性能；有专门紧固系统，具备良好的防盗性能，其固定螺栓采用非通用专制工具开启。

3、材质灯杆材质为优质低硅碳钢Q235A钢材（其中Si≤0.04%、屈服强度＞245Mpa），材料符合执行标准：GB699-88。

4、焊接工艺整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等，焊缝光滑平整，无凸凹起伏，无任何焊接缺陷，须提供焊接探伤报告，焊接标准依据：GB/T3323—1989III。

安全标准符合国标GB7000.1-7000.5-1996。

5、热镀锌工艺应采用热浸酸内外表面放腐处理，厚度≥75um符合GB—／T13912－92标准．设计使用寿命应不低于30年，镀锌表面应光滑美观，颜色基本一致，捶击试验后不起皮、不剥落。

提供镀锌检测报告。

6、喷塑工艺喷塑应采用户外纯聚脂塑粉，颜色为白色，塑层质量稳定，不退色，不脱落。

升降式高杆灯安装使用说明书江苏名家汇电器有限公司目录一、挂钩式高杆照明灯具结构图二、传动机构简图三、主要技术参数四、结构特点五、安装说明六、操作与使用1．电器原理图2．灯盘升降操作3．电脑时控开关的定时设置七、安装基础图八、使用中的注意事项一、主要技术参数：主杆：1．安装总高度25m 2．灯盘直径 3.4m 3．配用电机功率 1.5KW 4．钢丝绳承载能力>1500Kg 5．升降速度3m/s 6．总重量2800Kg灯盘：1．灯盘直径： 3.4M 2．灯盘总重量：700KG 3．灯盘迎风面积：0.85m2升降机构：1．电机：型号SJ—4 功率：1.5K W 电压:380V 转速:150r/min减速器型号：WD100 速比：40 ：1钢丝绳灯盘钢丝绳：￠8×3主杆钢丝绳:￠10光源电器:飞利浦钠400W×24功率: 9.6KW电压:220V输入电源:三相四线 380V 50HZ全灯总功率:11.1KW全灯总重量:3500KG抗风速: 30M/S结构特点:1.升降式高杆灯由灯盘,灯杆,升降机构及电器装置等四部分组成2.活动灯盘采用优质型钢,镀锌板或是合金板、不锈钢板制造，结构合理，安全可靠，维修方便，内部安装光源电器，接线盒及导向机构。

灯盘由三根均布的￠6.7钢线绳悬挂,导向机构由6只紧贴的橡胶轮及压力装置组成,确保灯盘在升降的过程中不晃动,不倾斜,运行平稳,灯盘外形美观、大方,具有美化环境气氛的功效.3.灯杆采用优质钢板、由大型折弯机成形锥形杆体、分段焊接而成、在接口处均加焊有确其整体强度的内衬管，灯杆顶部安装有避雷装置，能保证雨季的安全使用，灯杆内外表面经热镀锌处理。

具有优良的抗腐功能，确保10——15年内不生锈4．升降机构由电机、连轴器。

钢丝绳卷筒、涡轮减速器、传动齿轮、钢丝绳、滑轮组、自动挂钩装置及限位开关等组件构成。

灯盘升降速度3M/min，升降平稳，传动部分安装灯杆的下部，操作维修方便，自动脱挂钩装置，挂脱准确方便，使灯盘在正常使用的过程中，钢丝绳不受力，延长了使用寿命，提高了安全性，双重保险的限位开关，确保灯盘上升时不发生“冲顶”事故。

高杆灯配置参数与设计理念一、高杆灯配置参数：高杆灯一般用在广场，机场，球场等照明用。

一般选用多高的和多少火的合适呢。

这就要看一般照射面积需求。

对于一般球场来说的话适合10米到12米每个装2火150瓦装4组可以满足要求。

大型广场装两组18米的就可以每组8火200瓦。

说明：框架式灯头和封闭式灯头由于抗风阻力要求不同，灯杆的壁厚以及上下口径要要求不同。

封闭式的要求更高，因为路灯款式比较多，不能为您一一展示，如果您有需求，请您可以电话或在线咨询，如果有照片或者图样可订制。

二、采用模块化设计理念，便于安装、维护、维修；长寿：寿命可达10万小时以上，对普通家庭照明可谓"一劳永逸"。

酸清除钢板表面的氧热镀锌法化铁皮。

酸洗之后的钢板立即进入水箱中浸泡等待镀锌，这样可以防止钢板再氧化。

后经过酸洗、水清洗、挤干、烘干、进入锌锅（温度一直保持在445-465℃）热镀锌，再进行涂油和铬化处理。

三、高杆灯一般可分为升降式和非升降式。

升降式主杆高度一般是18米以上，电动升降操作方便，灯盘升至工作位置后，能自动将盘自动脱、挂沟，钢丝绳卸，升降式高杆灯设手动和电动两种升降控制方式，使灯盘可以安全可靠地降到离地面2.5米处，方便维护工作。

手动遥控装置引出线的长度为10米，操作人员在5米处遥控灯盘的升降，这样可确保操作人员的人身安全。

四、高杆灯的价格为何比较贵？很多客户都觉得高杆灯的价格太贵，今天高杆灯厂家就来为大家分析太阳能高杆灯，led高杆灯价格到底贵在哪？首先由于高杆灯灯杆高度比较高一般都在15米以上，并且我们都知道灯杆高度越高壁厚也相应增加，这样来说单一根路灯杆的价格就比较贵了，就拿普通的市其次高杆灯高度比较高，灯头功率也会比较大，一般都在100瓦以上，如果采用led灯头的话价格也是比较贵的。

如果是太阳能高杆灯的话，还要算上太阳能电池板和蓄电池的成本比市电高杆灯的更贵。
