配电变压器能效强制标准

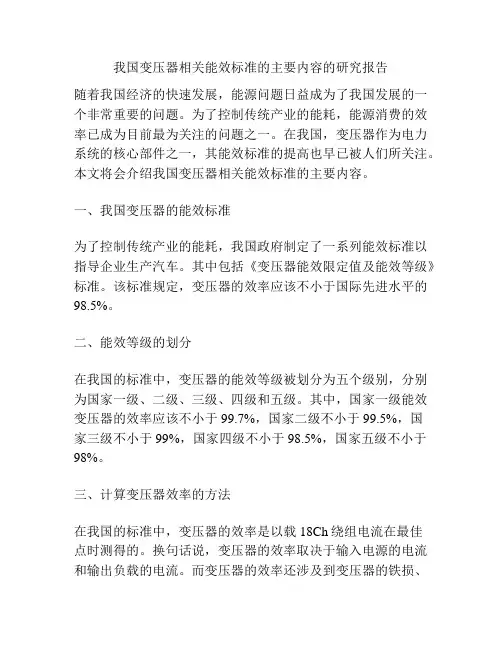

我国变压器相关能效标准的主要内容的研究报告随着我国经济的快速发展，能源问题日益成为了我国发展的一个非常重要的问题。

为了控制传统产业的能耗，能源消费的效率已成为目前最为关注的问题之一。

在我国，变压器作为电力系统的核心部件之一，其能效标准的提高也早已被人们所关注。

本文将会介绍我国变压器相关能效标准的主要内容。

一、我国变压器的能效标准为了控制传统产业的能耗，我国政府制定了一系列能效标准以指导企业生产汽车。

其中包括《变压器能效限定值及能效等级》标准。

该标准规定，变压器的效率应该不小于国际先进水平的98.5%。

二、能效等级的划分在我国的标准中，变压器的能效等级被划分为五个级别，分别为国家一级、二级、三级、四级和五级。

其中，国家一级能效变压器的效率应该不小于99.7%，国家二级不小于99.5%，国家三级不小于99%，国家四级不小于98.5%，国家五级不小于98%。

三、计算变压器效率的方法在我国的标准中，变压器的效率是以载18Ch绕组电流在最佳点时测得的。

换句话说，变压器的效率取决于输入电源的电流和输出负载的电流。

而变压器的效率还涉及到变压器的铁损、铜损和质量因素。

四、能效标准对变压器行业的影响由于能效标准的出台，我国的变压器行业在生产制造中已经开始注重生产优质高能效产品。

因为唯有这样才能遵从政府制定出来的能源减排政策，保护环境，节省能源，同时也降低了电费。

因此，有利于推进能源的节约和环境保护。

但是，也会给企业生产和设计带来更高的技术难度。

因此，随着能效标准的不断提高，我国的变压器企业也将不断挑战自我，持续提升自己的技术水平。

综上所述，我国变压器相关能效标准的主要内容包括能效等级的划分、计算变压器效率的方法以及能效标准对变压器行业的影响。

通过这些措施来推动企业生产出更加节能环保的产品，并不断向世界先进水平靠拢，这对于营造良好的社会环境以及实现可持续发展目标具有重要意义。

变压器作为电力系统中的核心部件，影响着整个系统的性能。

配电变压器能效标准对比分析摘要:依据最新的变压器能效国家标准，结合变压器运行的能效特性规律，科学地确定不同容量变压器的损耗率标准。

提出依据变压器负载系数，合理配置其容量、科学评估其运行能效的方法，对于变压器的能效管理具有很好的指导作用。

关键词:变压器;损耗率标准;负载系数;能效引言配电变压器能效提升，可以通过制造、运行两个方面来实现。

制造指的是通过降低配电变压器额定空载损耗和负载损耗实现变压器能效的提升，降低损耗可以通过选择损耗低的原材料、改进设计工艺或结构实现。

运行主要针对在现有设备条件下，通过调节负荷率、调压、无功补偿、电压平衡等系统手段实现变压器能效的提升，并实现技术经济性最优。

在两种能效提升的手段中，选择一台节能型变压器是基础，而实现经济运行则能最大限度地发挥节能变压器的经济效益。

1配电变压器能效标准的主要内容1.1能效限定值能效限定值是国家允许产品的最低能效值，低于该值的产品属于国家明令淘汰的产品。

能效限定值在标准中属于强制性条款，是市场准入指标，等同于技术法规。

在制定能效标准时，能效限定值一般规定在目前大多数企业正常设计和正常工艺控制下可以达到的能效水平，一般在标准发布半年后就开始实施。

其作用是为了规范市场，为企业在市场竞争中不断提高产品能效建立一个公平的竞争环境。

相关的配合节能政策有高耗能产品淘汰制度、强制标准监督检查、行业准入制度。

1.2节能评价值节能评价值是节能产品或设备应达到的能效值，达到或高于该值的产品可以申请节能产品认证。

它属于推荐性指标。

节能评价值一般规定在我国目前比较先进的水平上，一般企业需采用新的材料，新的结构设计和新的加工工艺才可使产品提高到一个较高的能效水平。

其作用是从产品的高效端进一步促进企业提高产品的能效水平，是开展节能产品认证和实施鼓励性节能政策的技术依据。

相关的配合节能政策有节能产品认证、节能产品目录、鼓励性财政政策和政府采购政策。

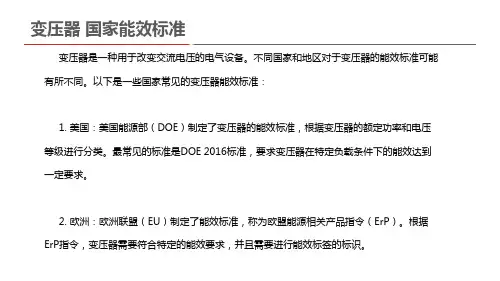

2配电变压器能效标准对比2.1美国变压器能效标准美国制定耗能产品的节能标准起步较早。

变压器是电力系统中常用的重要设备，用于改变交流电压和电流的装置。

随着能源节约和环保意识的提高，变压器的能效成为了关注的焦点。

为了规范变压器的能效标准，各国都相继出台了相关的法规和标准，其中包括了变压器的能效限定值和能效等级。

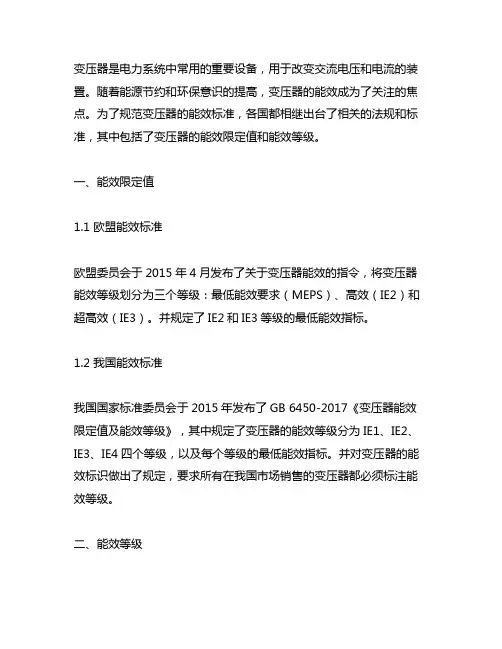

一、能效限定值1.1 欧盟能效标准欧盟委员会于2015年4月发布了关于变压器能效的指令，将变压器能效等级划分为三个等级：最低能效要求（MEPS）、高效（IE2）和超高效（IE3）。

并规定了IE2和IE3等级的最低能效指标。

1.2 我国能效标准我国国家标准委员会于2015年发布了GB 6450-2017《变压器能效限定值及能效等级》，其中规定了变压器的能效等级分为IE1、IE2、IE3、IE4四个等级，以及每个等级的最低能效指标。

并对变压器的能效标识做出了规定，要求所有在我国市场销售的变压器都必须标注能效等级。

二、能效等级2.1 国际能效等级国际电工委员会（IEC）制定了IEC 60076-20:2011标准，将变压器的能效等级划分为四个等级：IE1、IE2、IE3、IE4。

并规定了每个等级的最低能效指标。

这一标准在全球范围内得到了广泛的认可。

2.2 我国能效等级我国国家标准GB 6450-2017将变压器的能效等级划分为IE1、IE2、IE3、IE4四个等级，与国际标准一致。

在我国市场上，各个等级的变压器都可以找到相应的产品，消费者可以根据实际需要进行选择。

三、能效限定值和能效等级的影响3.1 对变压器厂商的影响变压器的能效限定值和能效等级对变压器厂商提出了更高的要求。

厂商需要不断提高产品的技术水平，研发出更高能效的产品，以满足持续提高的市场需求。

3.2 对用户的影响对于用户来说，能效限定值和能效等级的出台意味着更多的选择。

他们可以根据实际需求和预算进行选择，同时也可以为节能减排做出贡献。

3.3 对环保的影响能效限定值和能效等级的出台有助于推动低能耗、高效率的设备在市场中占据更大的份额，从而减少能源的浪费，降低对环境的影响，符合可持续发展的要求。

新能效标准及型号编制一、新能效标准情况介绍新能效标准《电力变压器能效限定值及能效等级》由国家市场监督管理总局、国家标准化管理委员会于2020年5月29日发布，于2021年6月1日日实施。

新标准代替ＧＢ２４７９０—２００９《电力变压器能效限定值及能效等级》和ＧＢ２００５２—２０１３《三相配电变压器能效限定值及能效等级》。

提高了１０ｋＶ配电变压器产品的空载损耗或负载损耗指标要求，提高了３５ｋＶ、６６ｋＶ、１１０ｋＶ、２２０ｋＶ电力变压器产品的空载损耗或负载损耗指标要求，增加了３３０、500ｋＶ电力变压器能效等级及能效限定值要求，增加了非晶合金配电变压器能效限定值。

二、配电变压器新能效标准性能参数与老能效标准相比三、型号及损耗水平代号1、型号SCBH15 – M – 1000/ 10系统标称电压（kV）额定容量（kVA）特殊用途或特殊结构损耗水平代号代号产品型号字母1.1产品型号字母：相数：S（三相）绕组外绝缘介质：变压器油（不标）\C(浇注式)绝缘系统温度：油浸式-105°C(不标)\120°C（E）\130°C（B）干式-155°C (F不标)\180°C（H）\200°C（D）标注带括号冷却方式：自然循环冷却装置（不标）风冷却器（F）水冷却器（S）油循环方式：自然冷却（不标）强迫冷却（P）绕组数：双绕组（不标）三绕组（S）分裂绕组（F）调压方式：无励磁调压（不标）有载调压（Z）线圈材质：铜线（不标）铜箔（B）铝线(L)铁心材质：电工钢（不标）非晶合晶（H）1.2 特殊用途或特殊结构密封式（M）卷铁心（R）立体卷铁心（RL）无励磁调容（T）有载调容（ZT）高过载（GZ）1.3损耗水平代号表1 10kV级三相油浸式电工钢铁心无励磁调压配电变压器损耗水平代号表2 10kV级三相油浸式非晶合金铁心无励磁调压配电变压器损耗水平代号表3 10kV级三相干式电工钢铁心无励磁调压配电变压器损耗水平代号表4 10kV级三相干式非晶合金铁心无励磁调压配电变压器损耗水平代号表5 35kV~500kV级三相油浸式电工钢铁心电力变压器损耗水平代号。

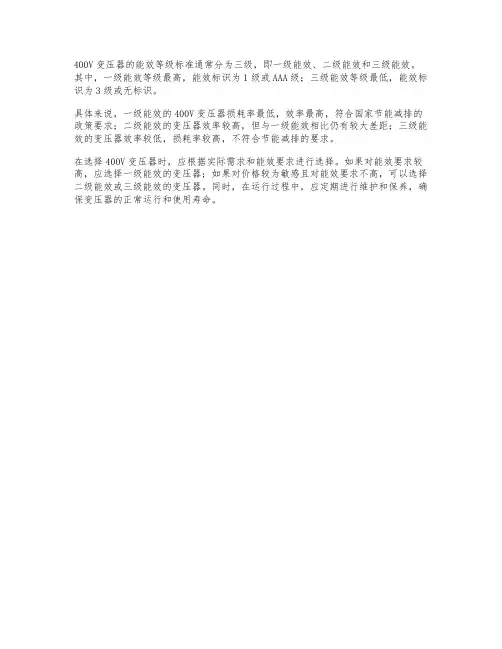

400V变压器的能效等级标准通常分为三级，即一级能效、二级能效和三级能效。

其中，一级能效等级最高，能效标识为1级或AAA级；三级能效等级最低，能效标识为3级或无标识。

具体来说，一级能效的400V变压器损耗率最低，效率最高，符合国家节能减排的政策要求；二级能效的变压器效率较高，但与一级能效相比仍有较大差距；三级能效的变压器效率较低，损耗率较高，不符合节能减排的要求。

在选择400V变压器时，应根据实际需求和能效要求进行选择。

如果对能效要求较高，应选择一级能效的变压器；如果对价格较为敏感且对能效要求不高，可以选择二级能效或三级能效的变压器。

同时，在运行过程中，应定期进行维护和保养，确保变压器的正常运行和使用寿命。

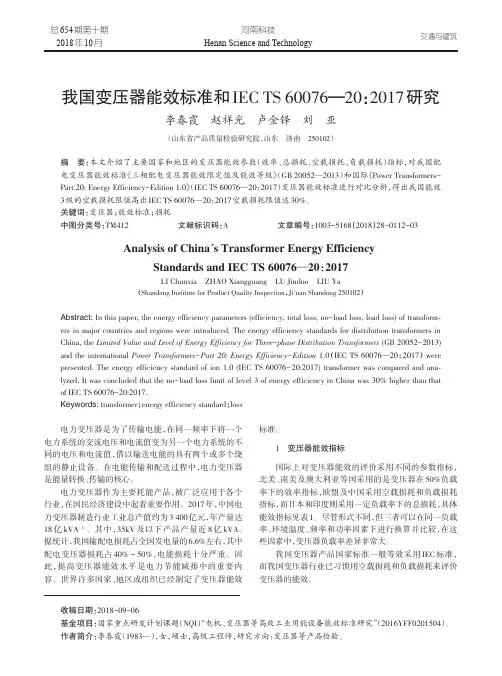

总654期第十期2018年10月河南科技Henan Science and Technology我国变压器能效标准和IEC TS60076—20：2017研究李春霞赵祥光卢金铎刘亚（山东省产品质量检验研究院，山东济南250102）摘要：本文介绍了主要国家和地区的变压器能效参数（效率、总损耗、空载损耗、负载损耗）指标，对我国配电变压器能效标准《三相配电变压器能效限定值及能效等级》（GB20052—2013）和国际《Power Transformers-Part20:Energy Efficiency-Edition1.0》（IEC TS60076—20：2017）变压器能效标准进行对比分析，得出我国能效3级的空载损耗限值高出IEC TS60076—20：2017空载损耗限值达30%。

关键词：变压器；能效标准；损耗中图分类号：TM412文献标识码：A文章编号：1003-5168（2018）28-0112-03 Analysis of China's Transformer Energy EfficiencyStandards and IEC TS60076—20：2017LI Chunxia ZHAO Xiangguang LU Jinduo LIU Ya（Shandong Institute for Product Quality Inspection，Ji'nan Shandong250102）Abstract:In this paper,the energy efficiency parameters(efficiency,total loss,no-load loss,load loss)of transform⁃ers in major countries and regions were introduced.The energy efficiency standards for distribution transformers in China,the Limited Value and Level of Energy Efficiency for Three-phase Distribution Transformers(GB20052-2013) and the international Power Transformers-Part20:Energy Efficiency-Edition1.0（IEC TS60076—20：2017）were presented.The energy efficiency standard of ion1.0(IEC TS60076-20:2017)transformer was compared and ana⁃lyzed.It was concluded that the no-load loss limit of level3of energy efficiency in China was30%higher than that of IEC TS60076-20:2017.Keywords:transformer；energy efficiency standard；loss电力变压器是为了传输电能，在同一频率下将一个电力系统的交流电压和电流值变为另一个电力系统的不同的电压和电流值，借以输送电能的具有两个或多个绕组的静止设备。

1电力变压器能效限定值及能效等级1范围本文件规定了电力变压器的能效限定值、能效等级和试验方法。

本文件适用于三相10kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量30kVA ～2500kVA 的油浸式配电变压器和干式配电变压器；35kV ～500kV 电压等级、额定频率为50Hz 、额定容量为3150kVA 及以上的油浸式电力变压器；三相6kV~35kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量500kVA 及以上的新能源发电侧（光伏用、风电用、储能用）油浸式和干式变压器；三相66kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量3150kVA ～20000kVA 的新能源发电侧（光伏用、风电用、储能用）油浸式变压器。

GB/T 1094.1、GB/T 1094.11和GB/T 2900.95界定的以及下列术语和定义适用于本文件。

3.本文件不适用于充气式变压器、塔筒变压器、机舱变压器。

2规范性引用文件下列文件对本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1094.1电力变压器第1部分总则GB/T 1094.11电力变压器第11部分：干式变压器GB/T 1094.16电力变压器第16部分：风力发电用变压器GB/T 2900.95电工术语变压器、调压器和电抗器GB/T 6451油浸式电力变压器技术参数和要求GB/T 10228干式电力变压器技术参数和要求GB/T 22072干式非晶合金铁心配电变压器技术参数和要求GB/T 25438三相油浸式立体卷铁心配电变压器技术参数和要求GB/T 25446油浸式非晶合金铁心配电变压器技术参数和要求3术语和定义1变压器能效限定值minimum allowable values of energy efficiency for power transformer 在规定测试条件下，变压器空载损耗和负载损耗的允许最高限值。

GB20052-2013《三相配电变压器能效限定值及能效等级》标准介绍1.《三相配电变压器能效限定值及能效等级》的由来我国是从2005年正式实施了能效标识管理制度，配电变压器的第一个能效标识是GB20052-2006《三相配电变压器能效限定值及节能评价值》，内容是根据国家节能政策的要求而确定的，包括能效限定值、目标能效限定值、节能评价值、能效等级。

能效限定值是为实施高耗能产品淘汰制度制定的；目标能效限定值是为实施超前能效标准制定的；节能评价值是为实施节能产品认证制度制定的。

国家对用能产品实施能效标准中体现国家能源政策的内容。

2013年6月发布GB20052-2013《三相配电变压器能效限定值及能效等级》代替GB20052-2006《三相配电变压器能效限定值及节能评价值》。

2.GB20052-2013《三相配电变压器能效限定值及能效等级》内容规定了三相配电变压器的能效等级、能效限定值、节能评价值和试验方法。

和GB20052-2006比较主要技术变化：——增加了能效等级内容；（增加了非晶变压器）——提高了变压器能效限定值；（提高限定值，同时取消正偏差）——删除了对“目标能效限定值”的规定。

（应在本标准实施之日起4年后开始实施）能效标准使用参数的选择：美国使用效率参数；欧盟使用空载损耗和负载损耗；有的国家使用总损耗；我国变压器产品标准一般都采用IEC标准，在变压器行业，从国际标准、国家标准、行业标准和企业标准，一直都是使用空载损耗和负载损耗来评价变压器的能效，所以在能效标准中就沿用空载损耗和负载损耗作为能效的评价参数。

3.GB20052-2013《三相配电变压器能效限定值及能效等级》的参数情况4.与配电变压器相关的能效标准GB20052-2013《三相配电变压器能效限定值及能效等级》DL985-2012《配电变压器能效技术经济评价导则》Q/CSG11111001-2013《配电变压器能效标准及技术经济评价导则》5.南网能效标准值与国家能效值的关系油浸式变压器能效限定值应满足表1的规定，干式变压器能效限定值应满足表2的规定。

变压器二级能效标准
变压器二级能效标准是指变压器的能效等级标准，一般根据国家的能源管理要求来制定。

在中国，变压器的能效等级标准主要参考GB 6451-2015《变压器能效限定值及能效等级》。

根据GB 6451-2015的规定，变压器的能效等级分为三级，分
别为一级、二级和三级。

其中，二级能效标准对变压器的能效要求相对较高，能效等级指标更严格。

对于干式变压器，二级能效标准要求其负载损耗和空载损耗都要低于一定数值。

具体要求如下：
- 负载损耗：低于变压器额定负载功率的2.5%；
- 空载损耗：低于变压器额定容量功率的0.4%。

对于油浸式变压器，二级能效标准要求其负载损耗和空载损耗都要低于一定数值。

具体要求如下：
- 负载损耗：低于变压器额定负载功率的1.8%；
- 空载损耗：低于变压器额定容量功率的0.3%。

值得注意的是，不同国家或地区对于变压器的能效标准可能存在差异，需根据当地的法律法规和标准进行具体的判断和应用。

电力变压器能效等级一、引言电力变压器是电力系统中最重要的设备之一，其作用是将高压电能转换为低压电能，以供给各种用电设备。

在如今的社会中，节约能源、减少环境污染已经成为了全球共同的目标。

因此，提高变压器的能效等级已经成为了一个非常重要的问题。

二、什么是电力变压器能效等级1. 定义电力变压器能效等级是指在特定工作条件下，变压器输出有功功率与输入有功功率之比。

2. 标准目前国家对于电力变压器能效等级的标准是GB/T 25332-2010《电力变压器节能评价及其能效等级》。

三、为什么需要提高电力变压器能效等级1. 节约资源随着经济和人口的不断增长，对于资源的需求也越来越大。

而提高电力变压器的能效等级可以有效地降低其耗能，从而减少了对于资源的需求。

2. 减少环境污染使用高效率的变压器可以减少煤炭和其他化石燃料的消耗，从而降低二氧化碳等温室气体的排放，减少对环境的污染。

3. 降低运行成本高效率的变压器可以降低其耗能，从而减少了电力系统的运行成本。

四、电力变压器能效等级的分类1. 国家标准根据国家标准GB/T 25332-2010，电力变压器能效等级分为五个等级，分别是IE1、IE2、IE3、IE4和N/A。

其中，IE1为最低能效等级，IE4为最高能效等级。

2. 国际标准根据国际标准IEC 60034-30-1，电力变压器能效等级分为四个等级，分别是IE1、IE2、IE3和IE4。

其中，IE1为最低能效等级，IE4为最高能效等级。

五、如何提高电力变压器的能效等级1. 采用高性能材料采用高性能材料可以有效地提高变压器的工作效率。

例如，在制造变压器时使用高导磁率的硅钢片可以提高变压器的磁通密度和磁化强度。

2. 优化设计结构优化设计结构可以有效地降低变压器内部的损耗。

例如，在变压器的绕组中采用扁平线圈可以减少电流密度，从而降低了绕组的电阻和铜损。

3. 使用高效率的冷却系统使用高效率的冷却系统可以有效地降低变压器内部的温度，从而减少了铁损和铜损。

GB20052-2013《三相配电变压器能效限定值及能效等级》标准介绍1.《三相配电变压器能效限定值及能效等级》的由来我国是从2005年正式实施了能效标识管理制度，配电变压器的第一个能效标识是GB20052-2006《三相配电变压器能效限定值及节能评价值》，内容是根据国家节能政策的要求而确定的，包括能效限定值、目标能效限定值、节能评价值、能效等级。

能效限定值是为实施高耗能产品淘汰制度制定的；目标能效限定值是为实施超前能效标准制定的；节能评价值是为实施节能产品认证制度制定的。

国家对用能产品实施能效标准中体现国家能源政策的内容。

2013年6月发布GB20052-2013《三相配电变压器能效限定值及能效等级》代替GB20052-2006《三相配电变压器能效限定值及节能评价值》。

2.GB20052-2013《三相配电变压器能效限定值及能效等级》内容规定了三相配电变压器的能效等级、能效限定值、节能评价值和试验方法。

和GB20052-2006比较主要技术变化：——增加了能效等级内容；（增加了非晶变压器）——提高了变压器能效限定值；（提高限定值，同时取消正偏差）——删除了对“目标能效限定值”的规定。

（应在本标准实施之日起4年后开始实施）能效标准使用参数的选择：美国使用效率参数；欧盟使用空载损耗和负载损耗；有的国家使用总损耗；我国变压器产品标准一般都采用IEC标准，在变压器行业，从国际标准、国家标准、行业标准和企业标准，一直都是使用空载损耗和负载损耗来评价变压器的能效，所以在能效标准中就沿用空载损耗和负载损耗作为能效的评价参数。

3.GB20052-2013《三相配电变压器能效限定值及能效等级》的参数情况4.与配电变压器相关的能效标准GB20052-2013《三相配电变压器能效限定值及能效等级》DL985-2012《配电变压器能效技术经济评价导则》Q/CSG11111001-2013《配电变压器能效标准及技术经济评价导则》5.南网能效标准值与国家能效值的关系油浸式变压器能效限定值应满足表1的规定，干式变压器能效限定值应满足表2的规定。

电力变压器能效限定值及能效等级电力变压器：能效限定与等级——优化用电效率，持续发展绿色能源。

电力变压器能效，一直被作为电力设计及技术发展的一个重要指标。

它不仅关系着能源的利用率，还关系着用电负荷的分配，以达到节能、降耗的目的。

因此，我们在选用电力变换器的时候，应当坚持选择优质的、能效高的设备。

这就需要对电力变换器能效限定值及能效等级有一个详细的了解。

一、电力变压器能效限定值1. 额定电压：电力变压器的额定电压指网侧的额定电压，即由电力系统的信号传输均匀性作出的判断。

2. 载波损耗：该系数表示变压器网侧和内部额定工作电压和电流下损耗之比。

3. 低压静态损耗：低压静态损耗是全部低压线圈在特定电流按时间积累而获得的主要损耗，一般倾向于将低压静态损耗指为低压额定工作状态下所包括的静态损耗。

4. 运行损耗：变压器运行损耗是指电力变压器由于变压、交流电流的存在，周期性发生的损耗。

5. 消弧损耗：因变压器的结构和工作原理，在变压器中生成的变压器消弧损耗，是十分显著的一种损耗。

二、电力变压器能效等级1. 能效等级I：能效等级I的电力变压器为高能效电力变压器，其运行损耗比能效等级II电力变压器低20%以上，最高能效限定值也高20%以上。

2. 能效等级II：能效等级II的电力变压器为中能效电力变压器，其运行损耗比能效等级III电力变压器低20%以上，最高能效限定值也高20%以上。

3. 能效等级III：能效等级III的电力变压器为低能效电力变压器，它的最高能效大小不满足能效等级I和能效等级II的要求，其最高能效限定值较低，不能满足目前的能效要求。

总之，从上述介绍可以看到，电力变压器的能效限定值及能效等级最重要的特征应当是运行损耗以及载波损耗。

因为这要求电力变压器完全贴合现行的国家标准，加以提高电力变压器的综合能效，以减少变压器的损耗和水的消耗，提高变压器的使用寿命，从而达到节能、降耗的目的。

配电变压器目标能效限定值配电变压器的空载损耗和负载损耗标准值按表3或表4的规定,允许偏差应符合GB 1094.1的规定,并应在本标准实施之日起4年后开始实施.表3 ...&GB120052-2006 三相配电变压器能效限定值及节能评价值（摘要）本标准规定了三相配电变压器的能效限定值、目标能效限定值、节能评价值和试验方法。
