土方工程建筑施工技术PPT课件
相关知识
（2）高程布置。
进行轻型井点的高程布置时，考虑到抽水设备的水头损失，一般井点降水深度不超过 6 m。如图所示，井点管的埋置深度 H（不包括滤管长）按下式计算：
H H1 h iL
相关知识
（2）高程布置。
如果算出的 H 小于降水深度 6 m（井点管长），可用 一级井点；
如果 H 稍微大于 6 m，可通过降低井点管埋设面以 适应降水深度要求，仍可采用一级井点，但滤管必须埋 在含水层内；
➢一、常用土方施工机械
2．并列推土法
并列推土法是指用两台或三台推土机并列作业，铲刀相距15～30 cm，可减少 土的散失，提高生产效率。
相关知识
➢一、常用土方施工机械
3．槽形推土法
槽形推土法是指推土机重复在一条作业线上切土和推土，使地面逐渐形成一条 浅槽，在槽中推运土可减少土的散失，增加10%～30%的推土量。
2．“8”字形路线
当地势起伏较大、施工地段又较长时，可采用“8”字形开行路线。
相关知识
➢一、常用土方施工机械
相关知识
➢一、常用土方施工机械
（三）单斗挖土机
单斗挖土机是基坑开挖中最常用的一种机械，它按照行走方式不同，可分为履 带式和轮胎式；按照传动方式不同，可分为机械传动和液压传动；按照作业方式不同， 可分为正铲、反铲、抓铲及拉铲。
相关知识
➢一、土的工程分类
在土方工程施工中，根据开挖难易程度不同，土可分为松软土、普通土、坚土、砂砾坚 土、软石、次坚石、坚石和特坚石等8类，前4类属于一般土，后4类属于岩石。
相关知识
➢一、土的工程分类
相关知识
➢二、土的工程性质
（一）土的密度
土的密度分为天然密度和干密度。
土方工程PPT课件演示
及各因素对边坡稳定的具体影响。
20
支护结构类型与选择
1 2
常见支护结构类型
介绍常见的支护结构类型，如重力式挡土墙、悬 臂式挡土墙、扶壁式挡土墙等，以及各种结构的 适用条件和优缺点。
支护结构的选择原则
阐述支护结构选择的原则，包括地质条件、工程 要求、施工条件、经济效益等方面的考虑。
3
支护结构设计的注意事项
土方工程PPT课件演示
2024/1/28
1
目录
2024/1/28
• 土方工程概述 • 土方开挖技术 • 土方填筑与压实技术 • 土方工程的排水与降水 • 土方工程的边坡稳定与支护 • 土方工程的机械化施工 • 土方工程的质量控制与安全防护
2
01
土方工程概述
2024/1/28
3
定义与分类
定义
土方工程是建筑工程施工中主要工程之一，包括一切土（石）方的挖梆、填筑 、运输以及排水、降水等方面。
医疗救护
及时联系医疗机构进行救治， 确保受伤人员得到及时有效的
治疗。
36
THANKS
感谢观看
2024/1/28
37
03
04
推土机
用于场地清理和平整，短距离 推运土方或石方。
铲运机
能综合完成铲土、运土、卸土 、填筑、整平的机械。
挖掘机
用铲斗挖掘高于或低于承机面 的物料，并装入运输车辆或卸
至堆料场的土方机械。
装载机
以带铲斗为工作部件的装载移 动机械，主要用来铲、装、卸 、运土和石料一类散状物料。
2024/1/28
24
5
土方工程的历史与发展
2024/1/28
历史
土方工程有着悠久的历史，在人类早期，人们就开始利用简单的工具进行土方的 挖掘和填筑。随着社会的进步和科技的发展，土方工程的规模和技术水平不断提 高。
土石方工程ppt课件
分类
根据施工性质和目的，土石方工程可分 为场地平整、基坑（槽）开挖、路基开 挖、人防工程开挖、地坪填土、路基填 筑以及基坑回填等。
工程特点及应用领域
工程特点
土石方工程具有工程量大、施工条件复杂、影响因素多等特点。在施工过程中， 需充分考虑地质、水文、气候等因素对施工的影响。
应用领域
土石方工程广泛应用于建筑、交通、水利、能源等基础设施建设领域，如住宅 楼、商业建筑、高速公路、铁路、桥梁、隧道、水库大坝等工程的建设。
05
排水与降水技术在土石方中应用
排水系统布局规划及设施设置
确定排水系统类型
根据工程实际情况，选择明沟排水、暗管排水等合适的排水系统 类型。
规划排水设施布局
结合地形地貌、水文气象等因素，合理规划排水设排水管、排水沟、集水井等，并进行合 理设置，以满足排水需求。
1 2
建立健全现场管理制度 包括安全生产责任制、现场管理规定、应急预案 等。
严格执行现场管理制度 确保各项制度得到有效执行，保障施工现场安全 有序。
3
定期检查与评估 对现场管理制度执行情况进行定期检查和评估， 及时发现问题并整改。
环境保护法规遵守及污染治理措施展示
遵守环境保护法规
严格遵守国家和地方环境保护法规，确保施工活动符合环保要求。
压实参数确定
根据压实设备的性能和填筑材料的性质，确定合理的压实参数，如 碾压遍数、行驶速度、激振力等。
压实效果检测
采用核子密度仪、环刀法等方法检测压实效果，确保达到设计要求的 压实度。
质量控制标准和方法介绍
质量控制标准
根据国家和行业相关标准，制定土石方工程填筑与压实的质量控制标准，包括填筑材料的质 量标准、压实度的控制标准等。
根据施工性质和目的，土石方工程可分 为场地平整、基坑（槽）开挖、路基开 挖、人防工程开挖、地坪填土、路基填 筑以及基坑回填等。
工程特点及应用领域
工程特点
土石方工程具有工程量大、施工条件复杂、影响因素多等特点。在施工过程中， 需充分考虑地质、水文、气候等因素对施工的影响。
应用领域
土石方工程广泛应用于建筑、交通、水利、能源等基础设施建设领域，如住宅 楼、商业建筑、高速公路、铁路、桥梁、隧道、水库大坝等工程的建设。
05
排水与降水技术在土石方中应用
排水系统布局规划及设施设置
确定排水系统类型
根据工程实际情况，选择明沟排水、暗管排水等合适的排水系统 类型。
规划排水设施布局
结合地形地貌、水文气象等因素，合理规划排水设排水管、排水沟、集水井等，并进行合 理设置，以满足排水需求。
1 2
建立健全现场管理制度 包括安全生产责任制、现场管理规定、应急预案 等。
严格执行现场管理制度 确保各项制度得到有效执行，保障施工现场安全 有序。
3
定期检查与评估 对现场管理制度执行情况进行定期检查和评估， 及时发现问题并整改。
环境保护法规遵守及污染治理措施展示
遵守环境保护法规
严格遵守国家和地方环境保护法规，确保施工活动符合环保要求。
压实参数确定
根据压实设备的性能和填筑材料的性质，确定合理的压实参数，如 碾压遍数、行驶速度、激振力等。
压实效果检测
采用核子密度仪、环刀法等方法检测压实效果，确保达到设计要求的 压实度。
质量控制标准和方法介绍
质量控制标准
根据国家和行业相关标准，制定土石方工程填筑与压实的质量控制标准，包括填筑材料的质 量标准、压实度的控制标准等。

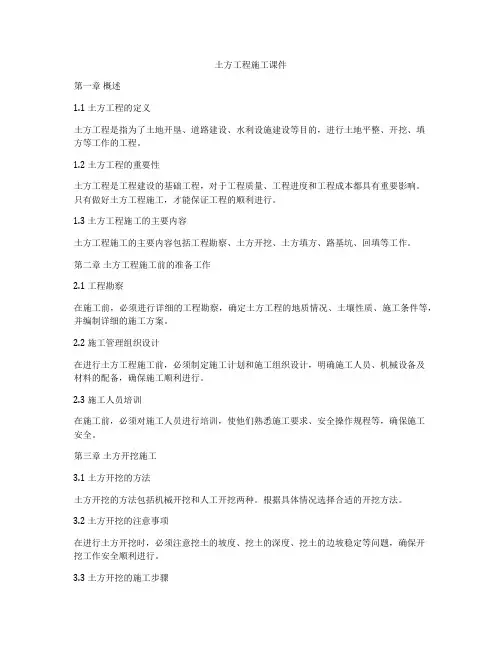

土方工程施工课件
土方工程施工课件第一章概述1.1 土方工程的定义土方工程是指为了土地开垦、道路建设、水利设施建设等目的，进行土地平整、开挖、填方等工作的工程。
1.2 土方工程的重要性土方工程是工程建设的基础工程，对于工程质量、工程进度和工程成本都具有重要影响。
只有做好土方工程施工，才能保证工程的顺利进行。
1.3 土方工程施工的主要内容土方工程施工的主要内容包括工程勘察、土方开挖、土方填方、路基坑、回填等工作。
第二章土方工程施工前的准备工作2.1 工程勘察在施工前，必须进行详细的工程勘察，确定土方工程的地质情况、土壤性质、施工条件等，并编制详细的施工方案。
2.2 施工管理组织设计在进行土方工程施工前，必须制定施工计划和施工组织设计，明确施工人员、机械设备及材料的配备，确保施工顺利进行。
2.3 施工人员培训在施工前，必须对施工人员进行培训，使他们熟悉施工要求、安全操作规程等，确保施工安全。
第三章土方开挖施工3.1 土方开挖的方法土方开挖的方法包括机械开挖和人工开挖两种。
根据具体情况选择合适的开挖方法。
3.2 土方开挖的注意事项在进行土方开挖时，必须注意挖土的坡度、挖土的深度、挖土的边坡稳定等问题，确保开挖工作安全顺利进行。
3.3 土方开挖的施工步骤土方开挖的施工步骤包括确定开挖范围、清理开挖面、测量开挖深度、进行挖土等。
必须按照施工步骤进行工作，确保施工质量。
第四章土方填方施工4.1 土方填方的方法土方填方的方法包括机械填方和人工填方两种。
根据具体情况选择合适的填方方法。
4.2 土方填方的注意事项在进行土方填方时，必须注意填方的坡度、填方的高度、填方的压实等问题，以确保填方工作质量。
4.3 土方填方的施工步骤土方填方的施工步骤包括确定填方范围、清理填方面、测量填方高度、进行填方等。
必须按照施工步骤进行工作，确保施工质量。
第五章土方工程施工后的验收工作5.1 施工验收标准土方工程施工完成后，必须进行验收工作。
验收标准包括挖土面的坡度、填土面的平整度、边坡的稳定等。
《土方工程施工》土方工程 ppt课件
（2）反铲挖掘机 （3）拉铲挖掘机
（4）抓铲挖掘机 抓铲挖掘机是在挖掘机的悬臂端用钢丝绳悬吊一个抓斗
而组成，其外形见图。
基坑支护、降水、土方开挖和 运输、土方回填等工。基坑降低地下水位 的方法，通常有集水井降水法和井点降水法。
1．集水井降水法
集水井降水法是在基坑开挖过程中，沿坑底四周设置排 水沟和集水坑，使水流入集水井中，然后用水泵抽走，可应 用于除细砂、淤泥外的各种土质的场合，主要适用于面积较 小、降水深度不大的基坑开挖工程，其装置如下图：
2．流砂现象与防治
（1）流砂现象及危害 采用集水坑降水，如果土质为细砂或粉砂，当基坑挖到
地下水位0.5m以下时，坑底下的土有时会成流动状态，随地 下水一起涌入坑内，这种现象称为流砂。
发生流砂现象时，土壤完全丧失承载力，工人难以立足， 施工条件恶化；土边挖边冒，很难达到设计深度；流砂严重 时会引起基坑边坡塌方，若附近有建筑物，会因地基被掏空 而下沉、倾斜甚至倒塌。因此，流砂现象对土方施工和附近 建筑物都有很大危害。
由于土方开挖与填筑工程量巨大，因此尽量采用机械化 施工，以减轻繁重的体力劳动、提高劳动生产率。常用的施 工机械有：
1.推土机
2．铲运机
铲运机是一种能独立完成铲土、运土、卸土、填筑、整 平的土方机械。
3．挖掘机
挖掘机按传动方式分为机械传动和液压传动两种；按行 走方式有履带式和轮胎式两种；按工作装置不同分为正铲挖 掘机、反铲挖掘机、拉铲挖掘机，如图所示。 （1）正铲挖掘机
用于地形平缓或台阶跨度较大的地段。计算 方法较为复杂，但精度较高。计算步骤如下： （1）划分横断面、画横断面图形 （2）计算横断面面积 （3）计算土方量及汇总土方量
方格网的画法与前面确定场地标高相同，在确定了场地 各个角点的设计标高后，就可求得需平整场地各角点的填挖 高度（施工高度），进而根据每个方格角点的施工高度算出 填挖土方量，并求得整个场地的总填挖土方量。其具体步骤 如下：
建筑土方施工技术讲稿课件ppt含示意图
土方调配：就是对挖土的利用、堆弃和填土的 取得三者之间的关系进行综合协调的处理。 好的土方调配方案，应该是使土方运输量(或费 用)达到最小，而且又能方便施工。
三、土方调配
应力求达到挖方与填方基本平衡和就近调配，使 土方运输量或费用最小； 2. 土方调配应考虑近期施工与后期利用相结合的原 则； 3. 合理布置挖、填方分区线，选择恰当的调配方向 、运输线路； 4.好土用在回填质量要求高的地区。
场地平整的步骤和方法确定
3.泄水坡度对角点设计标高的影响 (1) 单向泄水场地各点设计标高的计算 场地单向泄水时，场地内任意一点的设计标高为： (2) 双向泄水场地各点设计标高的计算 场地双向泄水时，场地内任意一点的设计标高为：
场地平整的步骤和方法确定
5.土的渗透系数 土的渗透性系数表示单位时间内水穿透土层的能力，以m/d表示。 一般土的渗透系数见表1-2 。
第 二 节 土方工程量计算及土方调配
一、基坑
1.基坑土方量计算 基坑土方量可按立体几何中的拟柱体体积公式计算(图1-2)。即： （1－8）
3.土的天然密度和干密度 （１）天然密度定义 土在天然状态下单位体积的质量 (简称密度)。 （２）天然密度计算式 （1－４） （３）干密度定义 干密度是土的固体颗粒重量与总体积的比值。 （４）干密度计算式 （1－５）
（5）确定零线 求零点，方格边线上零点的位置由式(1-15)确 定。2－3角点连线零点距角点2的距离为： 相邻零点的连线即为零线。
（6）计算土方量 根据方格网挖填图形，计算土方工程量。 方格1－1，1－3，1－4，2－1四角点全为挖(填) 方，按正方形计算，其土方量为： 同理有：
土方开挖前需做好下列主要准备工作： 1.场地清理； 2.排除地面水； 3.修筑临时设施。
土方工程图文页PPT课件
其设计标高调整值按下式计算：
下页下页
H0,
H0
Q Na2
式中： Q——场地根据H0平整后多余或不足的土方 量。
3、 场地泄水坡度的影响
调整后的设计标高是一个水平面的标高，而实际 施工中要根据泄水坡度的要求(单坡泄水或双坡泄水)
目录
计算出场地内各方格网角点实际设计标高。
⑴ 场地为单坡泄水时，场
上页
地内任意点的设计标高则为：
目录
上页
d
ms v
mS——土中固体颗粒的质量 V——土的天然体积
干密度对土方施工
下页 干密度工程意义：在填土有压什么实影时响，？ 土经过
打夯，质量不变，体积变小，干密度增加 ，我们通过测定土的干密度ρd，从而可判 断土是否达到要求的密实度。
4、土的可松性
土的最初可松性：天然土经开挖后，其体
积因松散而增加，虽经振动夯实，仍然不
目录
六类土 次坚石
VII～ IX
泥岩、砂岩、砾岩；坚实的页岩、泥 灰岩，密实的石灰岩；风化花岗岩、 片麻岩及正长岩
用爆破方法开 挖，部分用风 镐
上页
大理石；辉绿岩；粉岩；粗、中粒花
七类土
X～ 岗岩；坚实的白云岩、砂岩、砾岩、 用 爆 破 方 法 开
坚石
XIII 片麻岩、石灰岩；微风化安山岩；玄 挖
下页
● 考虑最高洪水位的影响。
三、 H0 的确定步骤
如场地设计标高无特殊要求时，可根据挖 目录 填土方量平衡的原则确定H0 ,其步骤如下：
⑴ 划分方格网
上页 方格网边长a 可取10
～50m，常用20m、40m
；
下页
挖填平衡原则即 场地内土方的绝 对体积在平整前 、后相等
下页下页
H0,
H0
Q Na2
式中： Q——场地根据H0平整后多余或不足的土方 量。
3、 场地泄水坡度的影响
调整后的设计标高是一个水平面的标高，而实际 施工中要根据泄水坡度的要求(单坡泄水或双坡泄水)
目录
计算出场地内各方格网角点实际设计标高。
⑴ 场地为单坡泄水时，场
上页
地内任意点的设计标高则为：
目录
上页
d
ms v
mS——土中固体颗粒的质量 V——土的天然体积
干密度对土方施工
下页 干密度工程意义：在填土有压什么实影时响，？ 土经过
打夯，质量不变，体积变小，干密度增加 ，我们通过测定土的干密度ρd，从而可判 断土是否达到要求的密实度。
4、土的可松性
土的最初可松性：天然土经开挖后，其体
积因松散而增加，虽经振动夯实，仍然不
目录
六类土 次坚石
VII～ IX
泥岩、砂岩、砾岩；坚实的页岩、泥 灰岩，密实的石灰岩；风化花岗岩、 片麻岩及正长岩
用爆破方法开 挖，部分用风 镐
上页
大理石；辉绿岩；粉岩；粗、中粒花
七类土
X～ 岗岩；坚实的白云岩、砂岩、砾岩、 用 爆 破 方 法 开
坚石
XIII 片麻岩、石灰岩；微风化安山岩；玄 挖
下页
● 考虑最高洪水位的影响。
三、 H0 的确定步骤
如场地设计标高无特殊要求时，可根据挖 目录 填土方量平衡的原则确定H0 ,其步骤如下：
⑴ 划分方格网
上页 方格网边长a 可取10
～50m，常用20m、40m
；
下页
挖填平衡原则即 场地内土方的绝 对体积在平整前 、后相等
《土方施工》PPT课件
• 2、人工填土
•
人工填土是由于人类活动而形成的堆积土。物质成分较杂乱，均匀性差，根据组成物
质或堆积方式，又可分为素填土、杂填土。
• 3、黄土
•
具有发达的直立性状，内有无数细小的孔洞，在重力作用挤压下，上下之间的结
构非常紧密。
• 4、膨胀土
•
富含亲水性矿物，具有明显的吸水膨胀和失水收缩的高塑性黏质土。
进行清理
•
拆除建筑物和构筑物
•
伐除树木
（二）做好排水设 施
• 排除地面积水
排除地下水
（三）平整施工场地（表土层 的清理）
•
可做回填土料的，将土方堆放到指定的弃土区。
•
凡施工区内影响施工质量的土应作处理
三、定点放线
• 要求：应按设计图纸的要求，进行定点放线工作。使施工充分表达设计意图，测 设工具应尽量精确。
。
• 2.人员的准备
•
组织并配备土方工程施工所需各项专业技术人员、管理人员和技术工人；组织安排好
作业班次；制定较完善的技术岗位责任制和技术质量、安全、管理网络；建立技术责任制和
质量保证体系。二、清理现场来自• （一）清除现场障碍物
•
在施工场地范围内，凡有碍施工作业或影响工程稳定的地面物体或地下物都应该
• 含水量的大小对施工的影响 • （五）土壤的可松性：可松性系数KP表示
三、土方施工
•
根据使用期限和施工要求，可分为永久性和临时性两种，施工中要遵守有关的技术
规范和原设计的各项要求，以保证工程的稳定和持久。
•
土方工程的施工按照步骤大致可分为:准备阶段、清理现场、定点放线阶段和施工阶
段。
（一）准备工作
• 1、碎石类土：粒径＞2mm的颗粒含量超过全重量的50%以 上。
建筑施工技术之土方工程ppt课件
05
土方工程施工质量控制
施工前质量控制措施
地质勘察
在施工前进行详细的地质勘察， 了解土壤性质、地下水位等，为 土方工程的设计和施工提供依据。
施工方案制定
根据地质勘察结果，制定合理的 施工方案，包括开挖方式、支护
结构、排水措施等。
施工材料准备
选用符合要求的土方施工机械和 材料，如挖掘机、装载机、自卸
风险评估 对辨识出的危险源进行风险评估，确定其可能造 成的危害程度和发生概率，为制定风险控制措施 提供依据。
风险控制措施 根据风险评估结果，制定相应的风险控制措施， 如采取支护措施、设置警戒区域、配备安全防护 用品等。
环境保护措施及实施情况
减少扬尘污染
控制噪声污染
采取洒水降尘、覆盖裸土等措施，减少土方 工程产生的扬尘对周围环境的影响。
开挖质量检查
施工完成后，对开挖的基坑、基槽等进行质量检 查，包括尺寸、深度、平整度等。
边坡稳定性评估
对支护后的边坡进行稳定性评估，确保边坡安全 稳定。
排水效果检查
检查排水设施的运行情况，确保排水效果良好， 防止因排水不畅引起的土方工程问题。
06
土方工程安全管理与环境 保护
安全管理制度及人员配备要求
车等，确保施工顺利进行。
施工过程中质量控制方法
开挖顺序控制
按照设计要求的开挖顺序进行施工，避免乱挖和超挖现象。
边坡稳定控制
在开挖过程中，及时对边坡进行支护和加固，确保边坡稳定，防 止坍塌事故。
排水措施实施
根据地质勘察结果和施工方案要求，合理布置排水设施，防止因 地下水位变化引起的土方工程问题。
施工后质量检查与评估
维护措施
对发现的问题及时采取加 固、修复等措施，确保支 护结构安全稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
答：（1）初步计算场地的计标高H0 H0=（H1+2H2+3H3+4H4）/4M
13
▲深基坑工程中考虑时空效应的基坑开挖参数（时间 参数、空间参数）和施工顺序的确定应满足以下要求： （1）减少开挖过程中的土体扰动范围，采用分层分块开挖 且其空间几何尺寸能最大限度地限制支护墙体的变形和 坑周土体的位移与沉降；
14
（2）尽量缩短基坑开挖卸荷后无支护暴露时间； （3）满足对称开挖、均衡开挖的原则，使基坑受力均衡； （4）可靠而合理地利用土体自身在开挖过程中控制位移的
(1)土方开挖方案
1. 无支护结构的基坑开挖 深基坑工程无支护的开挖多为放坡开 挖。 要求地下水位必须位于坑底以下。
2. 有支护结构的基坑开挖 （1）盆式开挖 （2）岛式开挖 （3）条状开挖 （4）区域开挖
10
（2）土方开挖注意事项
1．基坑开挖的时空效应 2．先撑后挖，严禁超挖 3．防止坑底隆起变形过大 4．防止边坡失稳 5．防止桩位移和倾斜 6．对邻近建（构）筑物及地下设施的保护
1.设计有要求时，应符合设计标准。 2.如采用降水或其他加固措施，可不受本表限制 ，但应计算复 核；
3.开挖深度，对软土不应超过4m，对硬土不应 超过8m。
20
21
22
任务 2
土方量的计算
25
场地平整
一、 场地的竖向规划设计
确定场地设计标高考虑的因素： (1) 满足生产工艺和运输的要求； (2) 尽量利用地形，减少挖填方数量； (3)争取在场区内挖填平衡，降低运输费; (4)有一定泄水坡度，满足排水要求。 场地设计标高一般在设计文件上规定，如无规定： (1)小型场地――挖填平衡法 (2)大型场地――最佳平面设计法 （用最小二乘法，使挖填平衡且总土方量最小）
19
表1.3 临时性挖方边坡值
土的类别 砂土（不包括细砂、粉砂）
硬 一般性粘土 硬、塑
软
边坡值（高：宽） 1：1.25~1：1.50 1：0.75~1：1.00 1：1.00~1：1.25 1：1.50或更缓
碎石类土
充填坚硬、硬塑粘性土 充填砂土
1：0.50~1：1.00 1：1.00~1：1.50
潜力，安全、经济地解决基坑工程中稳定与变形的问题。
15
【案例1】
某基坑208m3 ，现需回填，用2m3 的装载车从附近运土， 问需要多少车次的土？ （ KS=1.20 ， KS’=1.04 ）
208m3
16
【案例1】
某基坑208m3 ，现需回填，用2m3 的装载车从附近运土，问需要 多少车次的土？ （ KS=1.20 ， KS’=1.04 ）
26
1、初步计算场地设计标高 H0 原则：场地内挖填方平衡，平整前后土方量相等。
方法：将场地划分为每格边长10～40m的方格网，找出每个方格 各个角点的地面标高（实测法、等高线插入法） 。
a
H11
H12
H21
H22
a
a
a
a
a
27
初步计算场地设计标高H0
H11
H12
H21
H22
H0=（H11+H12+H21+H22）/4M
18
土方边坡坡度（高宽比）= h/b=1/(b/h)=1∶m (图1.15) m=b/h 称为边坡系数。
土方边坡坡度一般在设计文件上有规定，若设计文件上无规定， 可按照《建筑地基基础工程施工质量验收规范》GB50202-2002第 6.2.3的规定执行如表1.3 。
m的确定原则： 保证土体稳定、施工安全，又要节省土方。
H11、 H12、 H21、 H22 ——一个方格各角点的自 然地面标高 M ——方格个数。 或：
H0=（H1+2H2+3H3+4H4）/4M
H1－－一个方格所仅有角点的标高； H2、H3、H4－－分别为两个、三个、四个方 格共用角点的标高。
28
70.09
【案例2】某建筑场地方格网、 地面标高如图,格边长a=20m。 泄水坡度 ix =2‰，iy=3‰，不 考虑土的可松性的影响，确定方 格各角点的设计标高和施工高度。
Ksˊ的关系（
）
A Ks >Ksˊ>1
B Ks <Ksˊ<1
C K sˊ> K s >1 D K sˊ<K s <1
表1-1 土的工程分类与现场鉴别方法
7
8
2 根据土的坚硬程度,可将土石分为八类,其中前四类土由 软到硬的排列顺序为( ) A 松软土、普通土、坚土、砂烁坚土 B 普通土、松软土、坚土、砂烁坚土 C 松软土、普通土、砂烁坚土、坚土 D 坚土、砂烁坚土、松软土、普通土
目录
任务1 土方边坡及开挖 任务2 土方量的计算
1
任务 1
土方边坡及开挖
2
土
土方边坡；
方 量 计
场地平整土方量计算； 基槽开挖土方量计算；
算
3
本任务目标
能熟悉场地开挖的一般方法； 能据实际条件计算土方量； 能够制订并土方开挖技术交底；
4
基本概念 土的可松性系数
土的可松性：天然土经开挖后，其体积因松散而增加，虽经振动夯实，仍
然不能完全复原，土的这种性质称为土的可松性。
最初可松性系数 最后可松性系数
K
s
V2 V1
K
' s
V3 V1
1.08~1.5 1.01~1.3
用途：
KS：可估算装运车辆和挖土机械 KS’ 可估算填方所需挖土的数量
V2
V1
V2 ＞V1
V2
V3
V3 ＞V1
5
思考：
1 对于同一种土，最初可松性系数Ks与最后可松性系数
208m3
答：填方用土： V1 = V3/ KS’=208/1.04=200m3（原状土） V2 = KS V1 =1. 20*200=240m3（松散土）
2m3 的装载车运土需要车次： n=240/2=120车次
17
1、土方边坡
土方边坡大小应根据土质、开挖深度、开挖方法、施 工工期、地下水位、坡顶荷载及气候条件等因素确定。
11
▲时间效应：
在基坑开挖过程中，基坑支护结构的变 形、基坑周边地层的位移和沉降会随时间推 移继续发展，直到稳定或引起基坑变形过大 而破坏为止，这就是基坑开挖过程中的时间 效应。
12
▲空间效应
基坑支护结构的变形、周边地层的移动与 分层、分块开挖的空间几何尺寸、支护挡墙无 支撑暴露面积以及是否均衡开挖等各因素都相 互关联，分层、分块的空间几何尺寸越大、支 护挡墙无支护暴露面积越大，支护结构变形就 越大；开挖顺序中的对称性越差，变形也越 大，这就是基坑开挖过程中的空间效应。
13
▲深基坑工程中考虑时空效应的基坑开挖参数（时间 参数、空间参数）和施工顺序的确定应满足以下要求： （1）减少开挖过程中的土体扰动范围，采用分层分块开挖 且其空间几何尺寸能最大限度地限制支护墙体的变形和 坑周土体的位移与沉降；
14
（2）尽量缩短基坑开挖卸荷后无支护暴露时间； （3）满足对称开挖、均衡开挖的原则，使基坑受力均衡； （4）可靠而合理地利用土体自身在开挖过程中控制位移的
(1)土方开挖方案
1. 无支护结构的基坑开挖 深基坑工程无支护的开挖多为放坡开 挖。 要求地下水位必须位于坑底以下。

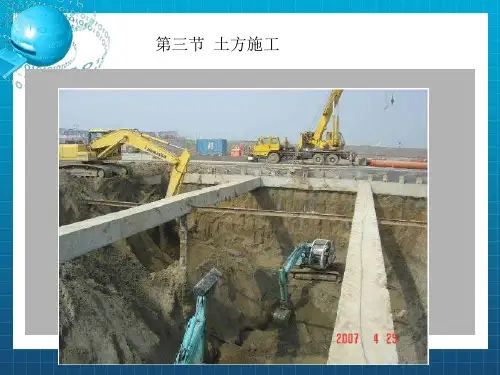

2. 有支护结构的基坑开挖 （1）盆式开挖 （2）岛式开挖 （3）条状开挖 （4）区域开挖
10
（2）土方开挖注意事项
1．基坑开挖的时空效应 2．先撑后挖，严禁超挖 3．防止坑底隆起变形过大 4．防止边坡失稳 5．防止桩位移和倾斜 6．对邻近建（构）筑物及地下设施的保护
1.设计有要求时，应符合设计标准。 2.如采用降水或其他加固措施，可不受本表限制 ，但应计算复 核；
3.开挖深度，对软土不应超过4m，对硬土不应 超过8m。
20
21
22
任务 2
土方量的计算
25
场地平整
一、 场地的竖向规划设计
确定场地设计标高考虑的因素： (1) 满足生产工艺和运输的要求； (2) 尽量利用地形，减少挖填方数量； (3)争取在场区内挖填平衡，降低运输费; (4)有一定泄水坡度，满足排水要求。 场地设计标高一般在设计文件上规定，如无规定： (1)小型场地――挖填平衡法 (2)大型场地――最佳平面设计法 （用最小二乘法，使挖填平衡且总土方量最小）
19
表1.3 临时性挖方边坡值
土的类别 砂土（不包括细砂、粉砂）
硬 一般性粘土 硬、塑
软
边坡值（高：宽） 1：1.25~1：1.50 1：0.75~1：1.00 1：1.00~1：1.25 1：1.50或更缓
碎石类土
充填坚硬、硬塑粘性土 充填砂土
1：0.50~1：1.00 1：1.00~1：1.50
潜力，安全、经济地解决基坑工程中稳定与变形的问题。
15
【案例1】
某基坑208m3 ，现需回填，用2m3 的装载车从附近运土， 问需要多少车次的土？ （ KS=1.20 ， KS’=1.04 ）
208m3
16
【案例1】
某基坑208m3 ，现需回填，用2m3 的装载车从附近运土，问需要 多少车次的土？ （ KS=1.20 ， KS’=1.04 ）
26
1、初步计算场地设计标高 H0 原则：场地内挖填方平衡，平整前后土方量相等。
方法：将场地划分为每格边长10～40m的方格网，找出每个方格 各个角点的地面标高（实测法、等高线插入法） 。
a
H11
H12
H21
H22
a
a
a
a
a
27
初步计算场地设计标高H0
H11
H12
H21
H22
H0=（H11+H12+H21+H22）/4M
18
土方边坡坡度（高宽比）= h/b=1/(b/h)=1∶m (图1.15) m=b/h 称为边坡系数。
土方边坡坡度一般在设计文件上有规定，若设计文件上无规定， 可按照《建筑地基基础工程施工质量验收规范》GB50202-2002第 6.2.3的规定执行如表1.3 。
m的确定原则： 保证土体稳定、施工安全，又要节省土方。
H11、 H12、 H21、 H22 ——一个方格各角点的自 然地面标高 M ——方格个数。 或：
H0=（H1+2H2+3H3+4H4）/4M
H1－－一个方格所仅有角点的标高； H2、H3、H4－－分别为两个、三个、四个方 格共用角点的标高。
28
70.09
【案例2】某建筑场地方格网、 地面标高如图,格边长a=20m。 泄水坡度 ix =2‰，iy=3‰，不 考虑土的可松性的影响，确定方 格各角点的设计标高和施工高度。
Ksˊ的关系（
）
A Ks >Ksˊ>1
B Ks <Ksˊ<1
C K sˊ> K s >1 D K sˊ<K s <1
表1-1 土的工程分类与现场鉴别方法
7
8
2 根据土的坚硬程度,可将土石分为八类,其中前四类土由 软到硬的排列顺序为( ) A 松软土、普通土、坚土、砂烁坚土 B 普通土、松软土、坚土、砂烁坚土 C 松软土、普通土、砂烁坚土、坚土 D 坚土、砂烁坚土、松软土、普通土
目录
任务1 土方边坡及开挖 任务2 土方量的计算
1
任务 1
土方边坡及开挖
2
土
土方边坡；
方 量 计
场地平整土方量计算； 基槽开挖土方量计算；
算
3
本任务目标
能熟悉场地开挖的一般方法； 能据实际条件计算土方量； 能够制订并土方开挖技术交底；
4
基本概念 土的可松性系数
土的可松性：天然土经开挖后，其体积因松散而增加，虽经振动夯实，仍
然不能完全复原，土的这种性质称为土的可松性。
最初可松性系数 最后可松性系数
K
s
V2 V1
K
' s
V3 V1
1.08~1.5 1.01~1.3
用途：
KS：可估算装运车辆和挖土机械 KS’ 可估算填方所需挖土的数量
V2
V1
V2 ＞V1
V2
V3
V3 ＞V1
5
思考：
1 对于同一种土，最初可松性系数Ks与最后可松性系数
208m3
答：填方用土： V1 = V3/ KS’=208/1.04=200m3（原状土） V2 = KS V1 =1. 20*200=240m3（松散土）
2m3 的装载车运土需要车次： n=240/2=120车次
17
1、土方边坡
土方边坡大小应根据土质、开挖深度、开挖方法、施 工工期、地下水位、坡顶荷载及气候条件等因素确定。
11
▲时间效应：
在基坑开挖过程中，基坑支护结构的变 形、基坑周边地层的位移和沉降会随时间推 移继续发展，直到稳定或引起基坑变形过大 而破坏为止，这就是基坑开挖过程中的时间 效应。
12
▲空间效应
基坑支护结构的变形、周边地层的移动与 分层、分块开挖的空间几何尺寸、支护挡墙无 支撑暴露面积以及是否均衡开挖等各因素都相 互关联，分层、分块的空间几何尺寸越大、支 护挡墙无支护暴露面积越大，支护结构变形就 越大；开挖顺序中的对称性越差，变形也越 大，这就是基坑开挖过程中的空间效应。
