EMG电动执行机构1 设备简介EMG电动执行机构由德国德瑞公司生产,主要组成部件有:封闭式电机、带偏心行星齿轮机构、可拔插式电气接线盒、不带离合器的手轮操作机构、组合传感器(扭矩、行程测量)、电气综合控制单元。
所有行星齿轮组件围绕着输出这心主轴安装并在任何时刻都有数个齿啮合在一起,有别于传统直齿齿轮和蜗轮蜗杆结构,其结构紧、机械效率(70~80%)高、磨擦小,使用寿命更长。
1.1 工作制式开关型电动执行器:短时工作连续工作时间<15分钟,启停周期为600次/小时。
1.2 长寿命偏心行星齿轮传动机构独特的带偏心行星齿轮机构为DREHMO®公司享有专利的核心技术。
该传动机构在运行时永远是多点受力,减少机械磨损,大大提高了传动机构的寿命。
其机械效率是蜗轮、蜗杆传动结构的2-3倍,具有自锁功能。
永久润滑,不需要添加润滑剂。
1.3 设备技术参数电机型号:220V-690±10%3相或单相50Hz或60Hz,可以提供其他电压等级如果电压波动至额定电压:80%时要求正常启动,可以实现,但订货时要注明,绝缘等级F级。
防爆等级:EX-proof 1区或2区防护等级:IP67可提供IP68允许的环境温度:普通型:-25℃1+70℃隔离防爆型:-20℃-+40℃指令信号容量:(内部供电)24VDC+30%/-10%最大30mA反馈信号容量:220V AC,5A或110VDC,2A位置量信号最大负载:750输入信号最大负载:100基本误差:1%重复性:1%灵敏度:0.5-05%可调连接导线:动力线最大6mm2控制最大2~5mm2导线进口孔:2-PG29和1-PG13.5可提供NPT标准尺寸2 工作原理2.1 电动工作原理电机通过传动齿轮组(2)驱动装在输出轴上的偏心轮(3),带动安装在偏心轮的行星齿轮(4)。
行星齿轮与太阳齿轮(16)内齿面啮合,由于两个齿轮齿数不同,电机转动时形成相对速度,通过固定在行星轮上的随动轴(17)带动驱动圆盘(5),驱动圆盘以锯齿紧密啮合驱动空心输出轴(15)即实现阀门的启闭。
电动执行机构介绍电动机是电动执行机构的核心部件,它将电能转化为机械能。
电动机通常采用直流电动机或交流电动机,具有转速高、转矩大、运行平稳等特点。
电动机根据实际应用可以采用不同的类型和驱动方式,例如直流无刷电机、步进电机、伺服电机等。
传动装置将电动机输出的旋转运动转化为直线运动或角度运动,并提供合适的传动比例。
传动装置通常包括减速器和传动元件,如齿轮、蜗轮蜗杆、滚珠丝杠等。
减速器用于减小电动机的转速,从而提高输出力矩;传动元件用于传递力和运动。
执行机构是电动执行机构的末端装置,负责执行实际的工作任务。
根据实际应用,执行机构可以是线性执行机构或旋转执行机构。
线性执行机构通常使用气缸、液压缸或电动滑台,用于实现直线运动;旋转执行机构通常使用电机、减速器和传动装置组成的旋转组件,用于实现旋转运动。
执行机构的结构和材料种类多样,应根据实际应用需求选择合适的执行机构。
电动执行机构在各个领域有广泛的应用。
在机械制造中,电动执行机构可以用于机器人、自动化设备、车辆等的驱动和控制;在航空航天领域,电动执行机构可以用于舵机、起落架、航空制动系统等的控制;在医疗器械中,电动执行机构可以用于手术器械、床的升降调节等;在家居电器中,电动执行机构可以用于窗帘、门禁、电动床等的控制。
电动执行机构的优点包括精度高、运行稳定、动作灵活、噪音低、能耗少等。
同时,电动执行机构也存在一些挑战和限制,例如成本较高、维护困难、对环境要求严格等。
因此,在选择和应用电动执行机构时,应根据实际需求进行综合考虑。
总之,电动执行机构是一种重要的装置,可以将电能转化为机械能,用于实现各种工作任务。
它由电动机、传动装置和执行机构三个基本部分组成,并在各个领域有广泛的应用。
随着科技的不断进步,电动执行机构的性能将会不断提高,应用领域也将得到进一步扩展。

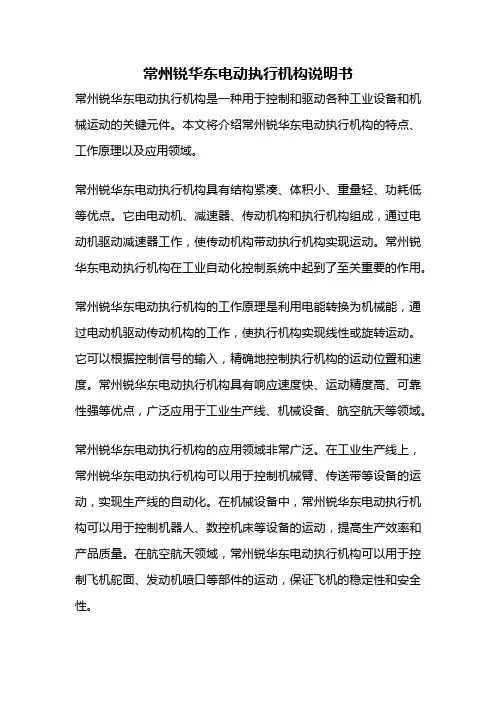

常州锐华东电动执行机构说明书常州锐华东电动执行机构是一种用于控制和驱动各种工业设备和机械运动的关键元件。
本文将介绍常州锐华东电动执行机构的特点、工作原理以及应用领域。
常州锐华东电动执行机构具有结构紧凑、体积小、重量轻、功耗低等优点。
它由电动机、减速器、传动机构和执行机构组成,通过电动机驱动减速器工作,使传动机构带动执行机构实现运动。
常州锐华东电动执行机构在工业自动化控制系统中起到了至关重要的作用。
常州锐华东电动执行机构的工作原理是利用电能转换为机械能,通过电动机驱动传动机构的工作,使执行机构实现线性或旋转运动。
它可以根据控制信号的输入,精确地控制执行机构的运动位置和速度。
常州锐华东电动执行机构具有响应速度快、运动精度高、可靠性强等优点,广泛应用于工业生产线、机械设备、航空航天等领域。
常州锐华东电动执行机构的应用领域非常广泛。
在工业生产线上,常州锐华东电动执行机构可以用于控制机械臂、传送带等设备的运动,实现生产线的自动化。
在机械设备中,常州锐华东电动执行机构可以用于控制机器人、数控机床等设备的运动,提高生产效率和产品质量。
在航空航天领域,常州锐华东电动执行机构可以用于控制飞机舵面、发动机喷口等部件的运动,保证飞机的稳定性和安全性。
常州锐华东电动执行机构的选择和使用需要根据具体的应用需求进行。
在选择时,要考虑执行机构的负载能力、速度要求、精度要求等因素。
在使用时,要根据实际情况进行安装和调试,确保执行机构的正常运行。
此外,还需要定期进行维护和保养,以延长执行机构的使用寿命。
常州锐华东电动执行机构是一种重要的控制和驱动元件,具有结构紧凑、体积小、重量轻、功耗低等优点。
它的工作原理是利用电能转换为机械能,通过电动机驱动传动机构的工作,使执行机构实现运动。
常州锐华东电动执行机构在工业自动化控制系统中应用广泛,可以实现工业生产线的自动化、提高机械设备的生产效率和产品质量、保证航空航天设备的稳定性和安全性。
选择和使用常州锐华东电动执行机构需要根据具体的应用需求进行,同时要进行安装、调试、维护和保养,以确保其正常运行和延长使用寿命。
罗托克电动执行机构1. 简介罗托克电动执行机构是一种电动设备,用于实现自动化控制系统的运动和操作。
它由电机、减速器、编码器和控制器等组成,并且具有高效、精确和可靠的特点。
罗托克电动执行机构广泛应用于工业自动化领域,特别适用于需要精确控制位置和速度的场合。
2. 结构和工作原理罗托克电动执行机构主要由电机、减速器、编码器和控制器组成。
•电机:罗托克电动执行机构采用高效电机作为动力源,通常使用无刷电机,具有高功率密度、高效率和长寿命等优点。
•减速器:减速器用于降低电机的转速,并提供足够的扭矩。
罗托克电动执行机构通常使用行星轮系减速器,具有高扭矩传递、小尺寸和高效率等特点。
•编码器:编码器用于监测电动执行机构的位置和速度。
它可以提供高精度的位置反馈,使控制系统能够精确控制执行机构的运动。
•控制器:控制器是罗托克电动执行机构的核心部件,用于接收控制信号并控制电机的转动。
控制器根据编码器反馈的位置信息和控制信号计算出电机的转动速度和方向,并实现精确的位置控制。
3. 特点和优势罗托克电动执行机构具有以下特点和优势:•高效性:罗托克电动执行机构采用高效电机和减速器,能够以较低的能耗实现高效的运动控制。
•精确性:罗托克电动执行机构配备编码器,能够提供高精度的位置反馈,使控制系统能够实现精确的位置控制。
•可靠性:罗托克电动执行机构采用高质量的组件和结构设计,具有较高的可靠性和寿命。
•灵活性:罗托克电动执行机构可根据不同的需求进行定制,适应不同的应用场景。
•安全性:罗托克电动执行机构具有内置的保护措施,如过载保护和过热保护,能够有效提高系统的安全性。
4. 应用领域罗托克电动执行机构广泛应用于以下领域:•工业自动化:罗托克电动执行机构用于自动化生产线上的机械臂、传送带等设备的控制。
•医疗设备:罗托克电动执行机构用于医疗设备中,如手术机器人、康复设备等。
•机械制造:罗托克电动执行机构用于机床和数控设备的控制,能够实现高精度的加工操作。
电动执行机构原理
电动执行机构是一种能够转换电能为机械运动的装置,常用于自动控制系统中。
其工作原理基于电磁力的作用,主要分为电磁吸合型和电磁吸引型两种。
电磁吸合型电动执行机构由电磁铁和机械结构组成。
当通电时,电磁铁激磁产生磁场,吸引机械结构与之接触,从而完成执行动作。
断电后,磁场消失,机械结构恢复原状。
电磁吸引型电动执行机构由电磁铁、机械结构和弹簧组成。
当通电时,电磁铁激磁产生磁场,克服弹簧的弹力,使机械结构发生运动。
断电后,弹簧的弹力将机械结构恢复原状。
电动执行机构具有速度快、力量大、反应灵敏等特点,广泛应用于工业自动化控制、机械设备、家电等领域。
通过改变电流大小或极性,还可以实现对动作速度、力量等参数的调节。
ZH电动执行机构•相关推荐ZH电动执行机构目录一、概述二、型号编制说明三、功能特点及参数四、工作原理五、安装、使用和维护六、订货须知一、概述ZH电动执行机构是我厂在消化吸收引进技术的基础上,针对原老产品DKJ/ZKJ执行机构的不足,应用新技术、新器件开发成功的新产品。
ZH电动执行机构是工业过程控制系统中的执行单元仪表,它接收标准的直流电流信号,以单相交流电源为动力,驱动电机,带动输出轴输出转角位移,操纵风门、挡板等调节机构。
广泛应用于电力、冶金、石油、化工、轻工和纺织等行业的过程控制系统中。
二、型号编制说明Z H □ ——□ □E:低压开关量输入型K:一体化带控制器,一般不标注。
W:电流信号输出不带控制。
C:开关量输入/输出型。
全行程时间(s/90°)额定输出转矩(Nm)转角型电动执行机构类标注示例:ZH250—25K 表示额定转矩为250Nm,全行程时间为25s/90°,带控制器的一体化电动执行机构。
三、功能特点及参数ZH电动执行机构可完全取代目前使用的DKJ/ZKJ型及各类进口的执行机构产品。
具有体积小,重量轻,功能全,使用方便等特点:1、一体化设计。
融现场手动操作、阀位数字指示和自动调节于一体,方便现场安装调试,简化了系统设计。
2、小型化结构。
在原DKJ/ZKJ的基础上降低了一个机座号,体积小,重量减轻了30% 。
3、使用了高效率,能自锁的机械传动结构,取消了传统的摩擦制动方式,大大地提高了使用寿命和可靠性。
4、多路开关信号输出,广泛地适应诸如DCS等系统的控制要求。
5、按IP65的防护等级要求进行全密封结构设计。
适宜于户外和尘多的场合使用。
6、具有机械、电气和电子多重限位保护。
强化了使用的安全性。
主要技术参数如下:1、输入信号:4~20mA.d.c. 或0~10mA.d.c.;W/C型为220Va.c.,50Hz 开关量2、输入电阻:250Ω3、基本误差:±1.0%4、死区:2% (1% — 5%可调)5、回差:1%6、输出电流信号及带负载能力:ZH—K/E型:4~20mA.dc,350Ω或0~10mA.dc,1kΩ ZH—W型:4~20mA.dc,750Ω或0~10mA.dc,1.5kΩ 7、出开关量信号:2组负载能力:220V.ac 3A 8、额定输出转矩:见表1 9、额定行程时间:见表110、电源:220V (+10% /—15%) 50Hz11、环境条件:温度—25 ℃~+75 ℃,高温型:—25 ℃~+85 ℃ 湿度≤95% 周围空气中不含有腐蚀性介质。
电动执行机构原理讲义电动执行机构是一种可以转换电能直接产生机械运动的装置,常用于自动化控制系统中。
它通过电能的输入,驱动相关的机械构件进行运动,实现特定的功能。
电动执行机构的原理包括电能转换、电动力传递和机械运动等几个方面。
首先,电能转换是电动执行机构的基本原理之一、通常使用电动机作为能量转换装置,将电能转化为机械能。
电动机的工作原理是利用电磁感应现象,通过电磁场与电流的相互作用,产生力矩,驱动电动机的转子旋转。
电能转换的效率取决于电动机的设计和制造质量,如电机的效率、输入电压和电流等因素。
其次,电动力传递是电动执行机构的另一个重要原理。
电动执行机构通常通过电机输出的力矩,传递给与之相连的机械装置。
这个传递过程可以通过减速装置、联轴器等实现。
减速装置可以根据需要将电动机输出的速度和力矩进行调节,使其适应机械装置的工作要求。
联轴器则用于连接电动机和机械装置,以确保两者间的动力传递和转动的同步。
最后,机械运动是电动执行机构的核心原理。
机械运动可以包括旋转运动、线性运动等。
在电动执行机构中,电动机通过输出的转矩,驱动机械装置进行运动。
机械装置根据需求进行设计和制造,以实现特定功能。
这个过程中会涉及到设计机械构件的形状、材料和制造工艺等方面,以达到高效、稳定和可靠的运动特性。
需要注意的是,在设计和应用电动执行机构时,还需要考虑其他因素,如安全性、可维护性和节能性等。
因此,在实际应用过程中,需要根据具体情况进行综合考虑和细致设计,以满足特定的控制要求和技术需求。
综上所述,电动执行机构的原理包括电能转换、电动力传递和机械运动等几个方面。
了解电动执行机构的原理可以更好地理解其工作方式和应用场景,为相关技术的研究和应用提供基础。
同时,不同领域和应用场景的电动执行机构也有其自身的特点和适用性,需要根据实际需求进行设计和选择。
