高压AC-DC 开关电源转换芯片XD308H 规格书ver1.1
1.2产品特性：
•18-600VDC 超宽输入电压,可适应12-380VAC超宽电压输入；•典型待机功耗小于40mW；
•输出电压最大24V，可设定3.3V，5V，12V，24V等单一电压；•输出最大持续电流500mA （峰值800mA),无音频噪音、发热低；•全面的保护功能：✓过流保护（OCP）✓过流保护（OCP）✓过温保护（OTP）✓过压保护（OVP）•SOP8贴片封装；
1.3典型应用（非隔离）：
•替代低效率的阻容降压供电电路(如低压电器，智能电表，自动化仪表电源等)；•小家电电源
•智能家居（零火电子开关，插座，排插等等）•工业控制电源•无刷直流电机电源•LED驱动电源
•
其他非隔离辅助电源
1.4输入电压/输出电流表（典型值）：
序号输入电压范围（DC 单位：V）
输出电压（DC 单位：V）
持续工作输出电流（Max 单位：mA)
短时间可承受峰值电流
（单位：mA)
118-600 3.3500800218-600 5.0500800345-600125008004
45-600
24
500
800
【摘要】XD308H 是一款18-600V 超宽范围输入的高压降型转换器电源芯片，可适应12-380VAC 超宽电压输入(外部加整流滤波)，输出持续电流高达500mA（最大800mA)，无音频噪音、发热低，内部集成全面完善的保护功能（短路保护，过载保护，输出过压保护、输出欠压保护，过热保护等）。

该电源芯片以较低的BOM 成本（外围元件数目极少）方便的实现宽电压高压降压小功率电源解决方案,广泛应用于非隔离型家电产品和工业产品等领域。

1.5封装参考：
1.6引脚功能：
编号名称描述备注1VCC/BP所有控制电路的电源。

外部旁路电容连接点
2GND/S芯片参考地。

内部功率MOSFET的源极。

3FB反馈输入
4CS电流检测
5,6,7,8DRAIN内部功率MOSFET的漏极
1.7功能框图：
1.8典型应用电路
1)典型应用电路之一（输出电压<12Vdc）：
2)典型应用电路之二（输出电压>=12Vdc）：
1.9绝对最大额定值(备注1)：
1.10推荐的工作条件(备注2)：
参数数值单位工作环境温度-40to85°C
1.11电气特性：
除非特别注明，环境温度T
=+25℃。

A
符号参数测试条件最小典型最大单位1.11.1供电部分(VDD管脚)
V DD_ON VDD开启电压7.5V
V DD_OFF VDD欠压保护电压7.0V
V DD_Reg1VDD调制电压FB悬空11.81212.2V I VDD_st VDD启动电流无开关工100300uA I VDD_Op VDD工作电流800uA I VDD_Q VDD静态电流200uA
85% n电源效率Vin=300VDCV
out=12
Iout=500mA
V DD_OVP VDD过压保护阈值28V V DD_Clamp VDD钳位电压IVdd=10mA30V 1.11.2反馈部分(FB管脚)
V FB_REF内部差分放大器输入端基准 1.97 2.0 2.03V V FB_OVP输出过压保护（OVP）检测阈值 2.4V V FB_OLP输出过载保护（OLP）检测阈值 1.87V T D_OLP过载保护延迟时间50ms 1.11.3电流检测输入部分(CS管脚)
V IPK峰值电流阈值0.550.60.65V V AOCP异常过流保护检测阈值0.9V 1.11.4过热保护
T SD过热保护阈值(备注3)150°C 1.11.5功率MOSFET部分(Drain管脚)
V BR功率MOSFET击穿电压650V R dson静态导通阻抗5ohm
备注1：超过这些额定值可能损坏器件,超出列表中”极限参数”可能会对器件造成永久性损坏。

备注2：不担保器件在工作条件以外的操作，在超出以上参数的条件下，无法保障芯片的正常运行。

备注3：参数取决于实际设计，在批量生产时进行功能性测试。

1.12参考应用电路
1)参考应用电路之一（输出电压<12Vdc）
2)参考应用电路之二（输出电压>=12Vdc）
输出电压计算：输出电压OUT=FB*(1+R1/R2)-D1(VF值)
注1:FB=2V
注2:D1与D2要求恢复时间<=35nS,并建议选择品质有保证的品牌元件。

注3:R4假负载取值,小于10V应用取10mA左右,12V及以上应用取3-5mA.
1.13封装信息
标签：高压电源芯片。

合集下载

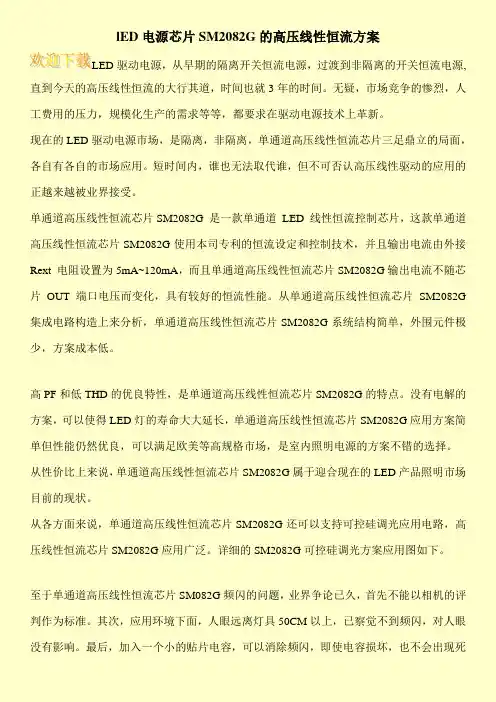

lED电源芯片SM2082G的高压线性恒流方案

lED电源芯片SM2082G的高压线性恒流方案

lED电源芯片SM2082G的高压线性恒流方案LED驱动电源，从早期的隔离开关恒流电源，过渡到非隔离的开关恒流电源,直到今天的高压线性恒流的大行其道，时间也就3年的时间。

无疑，市场竞争的惨烈，人工费用的压力，规模化生产的需求等等，都要求在驱动电源技术上革新。

现在的LED驱动电源市场，是隔离，非隔离，单通道高压线性恒流芯片三足鼎立的局面，各自有各自的市场应用。

短时间内，谁也无法取代谁，但不可否认高压线性驱动的应用的正越来越被业界接受。

单通道高压线性恒流芯片SM2082G 是一款单通道LED 线性恒流控制芯片，这款单通道高压线性恒流芯片SM2082G使用本司专利的恒流设定和控制技术，并且输出电流由外接Rext 电阻设置为5mA~120mA，而且单通道高压线性恒流芯片SM2082G输出电流不随芯片OUT 端口电压而变化，具有较好的恒流性能。

从单通道高压线性恒流芯片SM2082G 集成电路构造上来分析，单通道高压线性恒流芯片SM2082G系统结构简单，外围元件极少，方案成本低。

高PF和低THD的优良特性，是单通道高压线性恒流芯片SM2082G的特点。

没有电解的方案，可以使得LED灯的寿命大大延长，单通道高压线性恒流芯片SM2082G应用方案简单但性能仍然优良，可以满足欧美等高规格市场，是室内照明电源的方案不错的选择。

从性价比上来说，单通道高压线性恒流芯片SM2082G属于迎合现在的LED产品照明市场目前的现状。

从各方面来说，单通道高压线性恒流芯片SM2082G还可以支持可控硅调光应用电路，高压线性恒流芯片SM2082G应用广泛。

详细的SM2082G可控硅调光方案应用图如下。

至于单通道高压线性恒流芯片SM082G频闪的问题，业界争论已久，首先不能以相机的评判作为标准。

其次，应用环境下面，人眼远离灯具50CM以上，已察觉不到频闪，对人眼没有影响。

最后，加入一个小的贴片电容，可以消除频闪，即使电容损坏，也不会出现死。

SM7075-12非隔离电源降压IC芯片 12V 0.3A

SM7075-12非隔离电源降压IC芯片 12V 0.3A

SM7075-12特点◆输入电压：85Vac~265Vac◆拓扑结构支持：低成本BUCK、BUCK-BOOST等方案◆采用650V单芯片集成工艺◆待机功耗小于60mW@220Vac ◆集成高压启动电路◆集成高压功率开关◆45KHz固定开关频率◆电流模式PWM控制方式◆内置抖频技术，提升EMC性能◆内置过温、过流、过压、欠压等保护功能◆内置软启动◆内置智能软驱动技术（提高EMC性能）◆封装形式：TO252-2、TO251应用领域◆电磁炉、电饭煲、电压力锅等小家电产品电源内部功能框图HVDD管脚说明订购信息极限参数（注1）若无特殊说明，T A=25°C。

注1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏。

在极限参数范围内工作，器件功能正常，但并不完全保证满足个别性能指标。

注2：RθJA在T A=25°C自然对流下根据JEDEC JESD51热测量标准在单层导热试验板上测量。

注3：温度升高最大功耗一定会减小，这也是由T JMAX，RθJA和环境温度T A所决定的。

最大允许功耗为P D = (T JMAX-T A)/ RθJA或是极限范围给出的数值中比较低的那个值。

电气工作参数（注4、5）若无特殊说明，T A=25°C。

注4：电气工作参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数。

对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。

注5：规格书的最小、最大参数范围由测试保证，典型值由设计、测试或统计分析保证。

注6：过温保护温度为芯片内部设定温度145°C。

功能表述LN◆ 电路图说明上图为典型的BUCK-BOOST 电路，其中C1、C2、L1组成π型滤波，有益于改善EMI 特性；R1电阻为浪涌抑制元件；D1为整流二极管，构成半波整流电路。

输出部分L2为储能电感，D2为HVDD 供电二极管；D3为续流二极管，在芯片关断期间提供输出电流通路。

降压芯片原理

降压芯片原理

降压芯片原理
降压芯片是一种常用的电源管理器件，用于将高压电源转换为较低的工作电压。

其原理基于电力转换的特性，通过改变输入电压的频率、幅值或占空比，实现输出电压的降低。

降压芯片通常由以下几个主要部分组成：输入滤波电感、开关管、输出电感、输出滤波电容和控制电路。

首先，输入滤波电感通过滤波的作用，去除输入电源中的高频噪声和干扰信号，保证输入电压的稳定性和纹波波形的理想性。

接下来，开关管根据控制电路的指令，周期性地切换通断状态。

当开关管闭合时，输入电压经过输入滤波电感、开关管和输出电感，形成一个电磁场储能。

而当开关管断开时，储存在电感中的能量会通过二次侧输出电感和输出滤波电容被释放。

控制电路负责监测输出电压，当输出电压低于设定值时，控制电路会发送指令给开关管，使其通断状态进行调整。

通过不断调整开关管的导通和断开时间，控制电路可以实现对输出电压的精确调节。

降压芯片的工作原理可以简单描述如下：在开关管导通的时间段内，电感储存能量，而在开关管断开的时间段内，储存在电感中的能量通过输出电感和输出滤波电容被释放，形成稳定的输出电压。

需要注意的是，降压芯片在工作过程中会有一定的能量损耗，
例如开关管的导通电阻、电感和输出电容的等效电阻等都会产生一定的功耗。

因此，在选择和设计降压芯片时需要充分考虑功率损耗以及效率的问题，以保证整个系统的性能和稳定性。

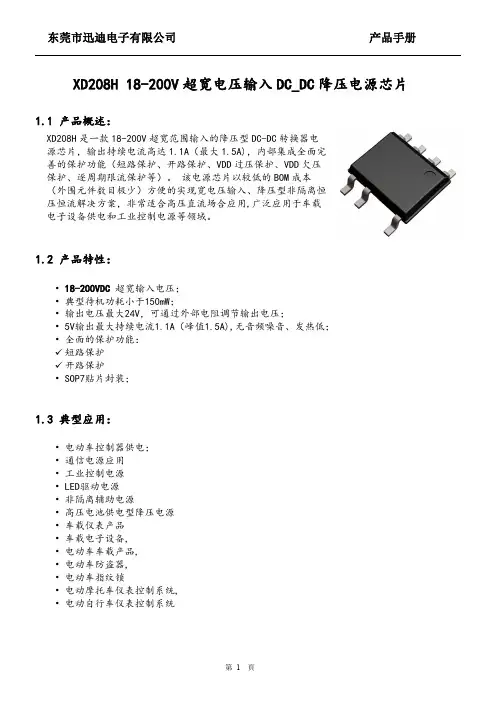

XD208H 200V车载电源IC 车载降压芯片 汽车高压供电芯片
