便桥专项方案一、工程简介因工程施工需要在蒲阳河搭设一座施工便桥，以满足施工车辆、人员及机械通行,设计通行荷载单车80吨.钢桥总长30米,共一跨，桥体宽4。
5米,因两端桥台各搭载1.5米，故最大跨径为30—1.5×2=27米。
如下图：拟采用321型贝雷片为桁架，桁架编组为30米7排单层上下加强型上承式，I20b型工字钢为横梁，桥面板为8mm花纹板，两侧以］10槽钢、ø48钢管焊立栏杆。
如下图：二、编制依据1、《装配式公路钢桥制造》(JT/T728—2008）;2、《公路桥涵施工技术规范》（JTG/T F50-2011）；3、《公路桥涵地基与基础设计规范》(JTG D63-2007）；4、《公路工程施工安全技术规范》(JTG F90-2015）;5、《装配式公路钢桥多用途手册》2004年1月，交通出版社；6、《钢结构规范》；7、《施工现场临时用电安全技术规范》；8、其他相关规范手册.三、主要材料参数1、桁架内力表2、桥梁特性表3、钢桥主要材料表取最大跨27米主材重量四、荷载计算1、贝雷梁荷载计算1.1钢桥恒载由27米跨钢桥材料表可知:钢桥上部结构共重54吨，即恒载N=54t=540kn,则钢桥每延米恒载q=N/L=540kn/27m=20kn/m。
1。
2 钢桥活载车辆通行荷载80吨，即P=80t=800kn，最大计算跨径30m。
1.3 弯矩验算弯矩最不利位置为梁的中部,弯矩值最大。
M=M恒+1。
4M活=qL2/8+1.4×pL/4=20×27²/8+1。
4×800×27/4=9382。
5（kn.m）M<［M］=1687×7=11809(kn。
m，)取值自桁架内力表—单排单层加强型弯矩容许值并乘以7排,验算通过！1.4 剪力验算剪力最不利位置为梁的端部，其剪力值最大Q=Q恒+1。
4Q活=qL/2+1.4×P=20×27/2+1.4×800=1390(kn）Q〈［Q］=245×7=1715（kn）,取值自桁架内力表—单排单层加强型剪力容许值并乘以7排，验算通过!1.5挠度验算钢桥计算长度取为27米,钢桥为单层上下加强，根据桥梁特性表，故EI值为1212612.24，故钢桥挠度为：ω=（5ql4/384/EI+Fl3/48/EI)/7排=（5×20×274/384/1212612。
一、编制依据1. 国家相关建筑安全法规和标准；2. 工程设计图纸及相关技术文件；3. 施工现场实际情况；4. 施工单位技术能力和资源配备。
二、工程概况1. 工程名称：XX项目；2. 工程地点：XX；3. 工程规模：XX；4. 施工周期：XX。
三、施工组织1. 施工单位成立贝雷架安装专项施工小组，负责贝雷架的安装、拆除和安全管理；2. 小组成员应具备相应的专业技能和操作经验；3. 施工单位应配备必要的施工机械设备和工具。
四、施工准备1. 技术准备：熟悉工程设计图纸，掌握贝雷架安装、拆除和施工工艺；2. 材料准备：按照设计要求准备贝雷架、连接件、支撑杆等材料；3. 人员准备：组织施工人员进行技术培训和安全教育；4. 机械设备准备：检查、调试吊车、卷扬机等机械设备。
五、施工工艺1. 施工现场清理：对施工现场进行清理，确保施工环境整洁；2. 贝雷架拼接：按照设计要求，将贝雷架进行拼接，确保拼接牢固；3. 支撑体系搭建：将支撑杆插入贝雷架底部，搭建支撑体系；4. 连接件安装：将连接件安装在贝雷架和支撑杆上，确保连接牢固；5. 安全防护：在贝雷架周围设置安全防护设施，如防护网、警示标志等；6. 施工验收：对贝雷架安装工程进行验收，确保满足设计要求。
六、施工安全措施1. 施工人员应穿戴安全帽、安全带等防护用品；2. 吊装作业时，确保吊车、卷扬机等机械设备安全可靠；3. 施工现场设置安全警示标志，禁止无关人员进入；4. 施工过程中，严格执行安全操作规程，防止意外事故发生。
七、施工进度安排1. 施工前，制定详细的施工进度计划；2. 施工过程中，严格按照进度计划进行施工；3. 定期对施工进度进行跟踪、调整，确保工程按期完成。
八、施工验收1. 施工完成后，进行自检、互检和专检；2. 验收合格后，办理验收手续；3. 验收不合格的，及时整改，重新验收。
九、施工总结1. 施工过程中，对施工过程中发现的问题进行总结；2. 对施工过程中出现的安全事故进行分析，制定预防措施；3. 对施工过程中的经验教训进行总结，为今后类似工程提供借鉴。

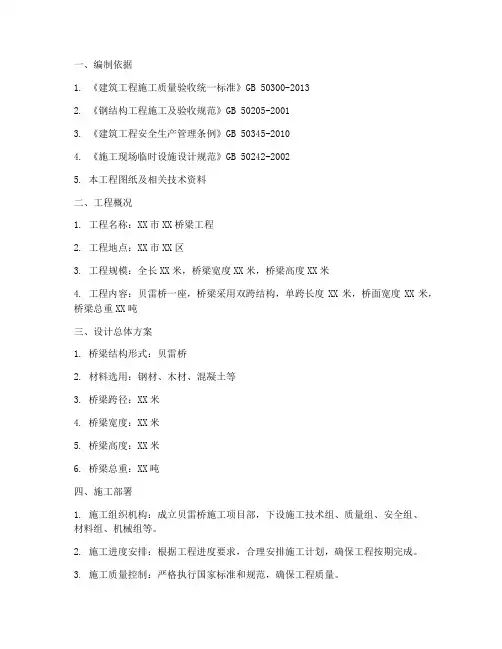

一、编制依据1. 《建筑工程施工质量验收统一标准》GB 50300-20132. 《钢结构工程施工及验收规范》GB 50205-20013. 《建筑工程安全生产管理条例》GB 50345-20104. 《施工现场临时设施设计规范》GB 50242-20025. 本工程图纸及相关技术资料二、工程概况1. 工程名称：XX市XX桥梁工程2. 工程地点：XX市XX区3. 工程规模：全长XX米，桥梁宽度XX米，桥梁高度XX米4. 工程内容：贝雷桥一座，桥梁采用双跨结构，单跨长度XX米，桥面宽度XX米，桥梁总重XX吨三、设计总体方案1. 桥梁结构形式：贝雷桥2. 材料选用：钢材、木材、混凝土等3. 桥梁跨径：XX米4. 桥梁宽度：XX米5. 桥梁高度：XX米6. 桥梁总重：XX吨四、施工部署1. 施工组织机构：成立贝雷桥施工项目部，下设施工技术组、质量组、安全组、材料组、机械组等。
