架桥机安装、拆除专项施工方案05087
一、二、三、综合说明1、编制依据（1）《起重机设计规范》（GB3811-2008）；（2）《钢结构设计规范》（GB50017-2003）；（3）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；（4）《公路桥涵设计通用规范》（JTG D60-2004）；（5）《公路桥涵施工技术规范》（JTG/TF50-2011）；（6）《钢结构工程施工质量验收规范》（GB50205-2001）；（7）《特种设备安全监察条例》；（8）《建筑起重机械安全监督管理规定》；（9）《建筑施工特种作业人员管理规定》；（10）《建筑起重机械备案登记办法》；（11）JQ100-30型架桥机安装使用说明书、合格证、强度校核计算说明书（12）《龙丽温高速公路（文成至瑞安）第6标段两阶段施工图设计》。
2、编制原则（1）坚持“安全第一，预防为主”方针，确保施工安全，严格按照操作安全制度，以此为前提配备劳动力、材料和机械设备。
（2）坚持以人为本的原则，合理配置生产要素，坚持以机械化施工为主，人工辅助的总体化指导思想，投入足够的人员、精良的机械设备进场，提高机械化程度，加强劳动保护，降低施工人员的劳动强度。
（3）编制科学合理的施工组织设计，遵循技术先进可行、经济合理、安全可靠的原则，严格遵照有关文件中对质量、工期、安全、环境等要求，结合工程实际编制。
（4）采取平行作业、流水作业、顺序作业法组织施工，坚持专业化施工，安排经验丰富的专业人员施工。
3、架桥机简介（1）架桥机概述：JQ100-30A3架桥机主要适用于架设公路预应力钢筋混凝土简支梁板，可架设箱梁、T梁、空心板梁等，即可架设直线桥、斜交桥、曲线桥等。
整机采用三角桁架承重，操作简单，安全可靠；铺设全断面横移轨道达到架桥一次性横移到位。
整机主要构件采用拼装式，易于拆装、运输、转移工地，便于改造。
控制系统采用集中控制，运梁车可实现调速，即满足了同步喂梁的需要又节约了运梁时间，提高了工作效率。

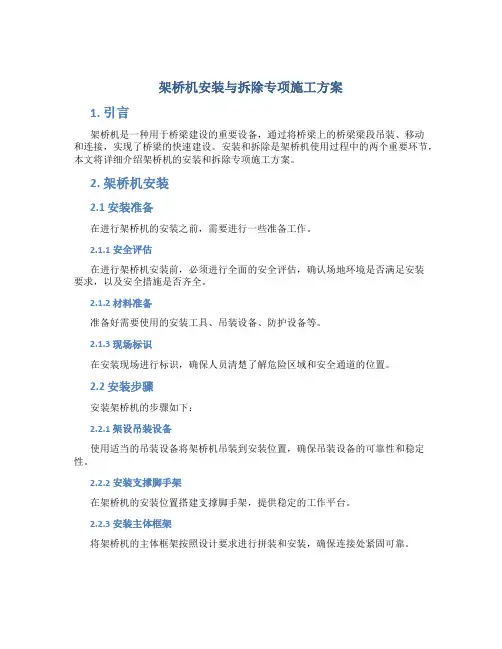

架桥机安装与拆除专项施工方案
架桥机安装与拆除专项施工方案1. 引言架桥机是一种用于桥梁建设的重要设备，通过将桥梁上的桥梁梁段吊装、移动和连接，实现了桥梁的快速建设。
安装和拆除是架桥机使用过程中的两个重要环节，本文将详细介绍架桥机的安装和拆除专项施工方案。
2. 架桥机安装2.1 安装准备在进行架桥机的安装之前，需要进行一些准备工作。
2.1.1 安全评估在进行架桥机安装前，必须进行全面的安全评估，确认场地环境是否满足安装要求，以及安全措施是否齐全。
2.1.2 材料准备准备好需要使用的安装工具、吊装设备、防护设备等。
2.1.3 现场标识在安装现场进行标识，确保人员清楚了解危险区域和安全通道的位置。
2.2 安装步骤安装架桥机的步骤如下：2.2.1 架设吊装设备使用适当的吊装设备将架桥机吊装到安装位置，确保吊装设备的可靠性和稳定性。
2.2.2 安装支撑脚手架在架桥机的安装位置搭建支撑脚手架，提供稳定的工作平台。
2.2.3 安装主体框架将架桥机的主体框架按照设计要求进行拼装和安装，确保连接处紧固可靠。
2.2.4 安装起重设备安装起重设备，包括主臂、副臂和各种辅助吊具等。
2.2.5 连接输电线路根据需要，连接架桥机和输电线路，确保供电正常。
2.2.6 安装控制系统安装架桥机的控制系统，包括电气控制和遥控操作等。
2.2.7 安装防护装置安装架桥机的防护装置，包括安全栏杆、防护网等，确保施工期间的安全。
2.3 安装验收在安装完成后，需要进行安装工程的验收，确保安装质量符合要求，各项功能正常。
3. 架桥机拆除3.1 拆除准备在进行架桥机的拆除前，需要进行一些准备工作。
3.1.1 安全检查在拆除前，对架桥机进行全面的安全检查，确认设备的工作状态是否正常，不存在故障。
3.1.2 设备准备准备好需要使用的设备，包括吊车、切割设备、拆解工具等。
3.1.3 人员调配合理安排人员，确保拆除过程中的安全和效率。
3.2 拆除步骤进行架桥机的拆除，步骤如下：3.2.1 断电和拆卸电缆在拆除前，先断开电源，并拆卸与架桥机相关的电缆和连接线路。
架桥机安装拆除专项施工方案
架桥机安装拆除专项施工方案一、项目概况架桥机是一种特殊的机械设备，用于临时架设桥梁，主要用于桥梁施工工程。
在进行架桥机安装、拆除施工时，需要制定专项施工方案，明确施工步骤和安全措施，以确保施工过程顺利进行，人员安全。
二、前期准备1.负责人组织施工人员进行施工前的培训，确保所有参与施工的人员都理解并遵守安全操作规程，并能正确使用工作装备和个人防护设备。
2.负责人与相关单位进行协商，确定施工期限、施工范围、施工时段等事项，并通知相关人员。
三、安装施工方案1.施工准备1.1确认施工地点，清理施工区域，确保施工区域没有杂物、碎石等障碍物。
1.2进行土方工程，为架桥机提供稳定的施工基础。
1.3准备相关施工工具和器材，包括钢丝绳、起重机、扳手等。
2.运输架桥机2.1确保架桥机处于关闭状态。
2.2用起重机将架桥机吊装到车辆上，并固定好。
2.3按照行车路线安全驶离施工现场，确保运输过程安全。
3.1将架桥机运输到施工区域，确保架桥机与桥梁之间有足够的空间。
3.2使用起重机将架桥机吊卸到安装位置上。
3.3使用起重机将架桥机与桥梁连接，确保连接牢固稳定。
3.4对架桥机进行调试，确保能正常运转。
4.安全演练和培训4.1负责人组织相关人员进行安全演练，包括操作架桥机的步骤，紧急事故处理等。
4.2培训所有相关人员，包括安全操作规程和风险防范措施。
4.3负责人监督和检查施工现场，确保所有人员都按照安全操作规程进行作业。
5.安装完毕5.1负责人进行验收，确认架桥机安装完毕，能正常运转。
5.2清理施工现场，确保施工现场整洁。
四、拆除施工方案1.施工准备1.1确认拆除施工的时间和地点。
1.2确保施工现场周围被隔离并设立警告标志以确保行人和车辆的安全。
1.3准备相关拆除工具和器材，包括起重机、气动工具等。
2.1首先关闭架桥机的各项设备，切断电源。
2.2使用起重机将架桥机吊卸下来，并垂直放置在安全区域。
3.安全检查与清理3.1进行安全检查，检查架桥机拆除过程是否有残留物，有无损坏部件等。
架桥机安装、拆除专项施工方案
架桥机安装、拆除专项施工方案一、前言在桥梁建设工程中，架桥机是一种重要的设备，能够高效且安全地完成桥梁的安装和拆除工作。
本文将介绍架桥机的安装、拆除专项施工方案，旨在确保施工过程的顺利进行。
二、施工前准备1.确定施工现场：根据设计要求和实际情况，选择合适的施工地点。
2.安排施工人员：指定负责人员负责安装、拆除工作，并组织好施工人员。
3.准备必要的工具和设备：包括架桥机、起重设备、安全器材等。
三、架桥机安装施工方案1.确定安装位置：根据设计要求和现场条件，确定架桥机的安装位置。
2.固定基础：首先进行基础的固定工作，确保架桥机安装稳固。
3.安装架桥机：安装架桥机的主体和附属设备，确保各部件正常工作。
4.联调检验：对架桥机进行功能测试和联调检验，确保各项指标符合要求。
四、架桥机拆除施工方案1.进行安全检查：在拆除前对架桥机进行全面的安全检查，确保拆除过程安全可靠。
2.拆除附属设备：按照逆序原则，先拆除架桥机的附属设备。
3.拆除主体结构：逐步拆除架桥机的主体结构，注意操作规范，确保安全。
4.清理现场：拆除完成后及时清理施工现场，确保周围环境整洁。
五、施工安全注意事项1.操作人员必须经过专业培训，并持证上岗。
2.使用安全带和其他安全器材，保障操作人员的安全。
3.严格遵守操作规程，禁止擅自操作或修改设备。
4.施工过程中应注意防火防爆，确保施工现场安全。
结语架桥机安装、拆除是桥梁建设工程中的重要环节，本文介绍了安装、拆除的专项施工方案，希望能够对相关施工人员有所帮助，确保施工过程的安全顺利进行。

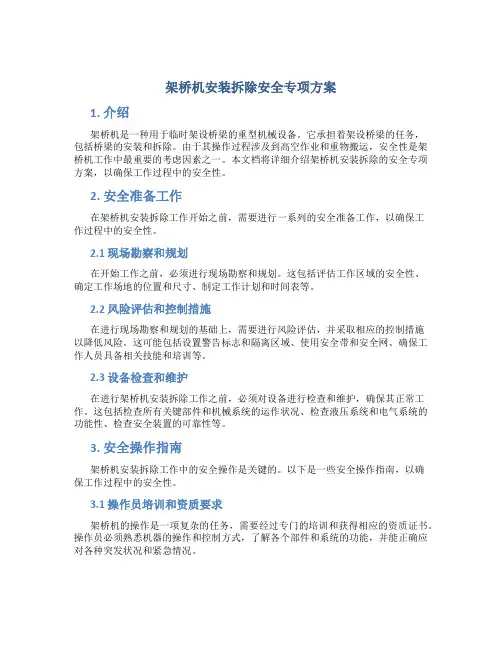

架桥机安装拆除安全专项方案
架桥机安装拆除安全专项方案1. 介绍架桥机是一种用于临时架设桥梁的重型机械设备。
它承担着架设桥梁的任务，包括桥梁的安装和拆除。
由于其操作过程涉及到高空作业和重物搬运，安全性是架桥机工作中最重要的考虑因素之一。
本文档将详细介绍架桥机安装拆除的安全专项方案，以确保工作过程中的安全性。
2. 安全准备工作在架桥机安装拆除工作开始之前，需要进行一系列的安全准备工作，以确保工作过程中的安全性。
2.1 现场勘察和规划在开始工作之前，必须进行现场勘察和规划。
这包括评估工作区域的安全性、确定工作场地的位置和尺寸、制定工作计划和时间表等。
2.2 风险评估和控制措施在进行现场勘察和规划的基础上，需要进行风险评估，并采取相应的控制措施以降低风险。
这可能包括设置警告标志和隔离区域、使用安全带和安全网、确保工作人员具备相关技能和培训等。
2.3 设备检查和维护在进行架桥机安装拆除工作之前，必须对设备进行检查和维护，确保其正常工作。
这包括检查所有关键部件和机械系统的运作状况、检查液压系统和电气系统的功能性、检查安全装置的可靠性等。
3. 安全操作指南架桥机安装拆除工作中的安全操作是关键的。
以下是一些安全操作指南，以确保工作过程中的安全性。
3.1 操作员培训和资质要求架桥机的操作是一项复杂的任务，需要经过专门的培训和获得相应的资质证书。
操作员必须熟悉机器的操作和控制方式，了解各个部件和系统的功能，并能正确应对各种突发状况和紧急情况。
3.2 安全装备的使用在进行架桥机安装拆除工作时，必须正确使用个人防护装备和其他安全装备。
这包括安全帽、安全鞋、安全手套、安全眼镜等。
同时，还需要检查这些安全装备的完好性，并定期更换损坏的装备。
3.3 确保周围人员的安全在进行架桥机安装拆除工作时，必须确保周围的人员的安全。
这可能包括设置警告标志和隔离区域、指定专人负责保护周围的人员、确保人员远离危险区域等。
3.4 安全操作程序在进行架桥机安装拆除工作时，必须按照安全操作程序进行操作。

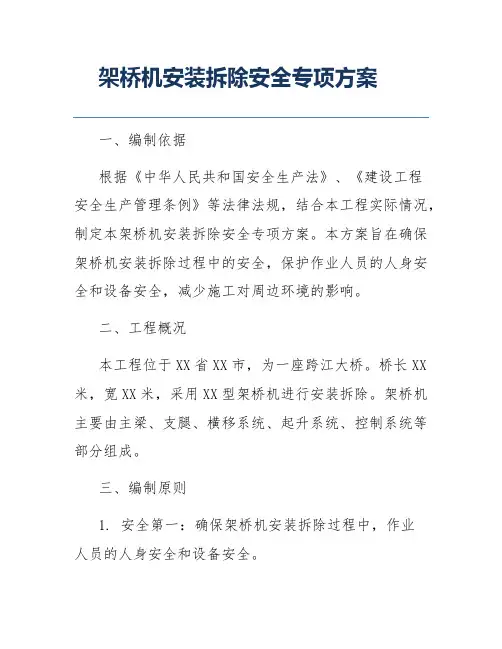

架桥机安装拆除安全专项方案
架桥机安装拆除安全专项方案一、编制依据根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等法律法规，结合本工程实际情况，制定本架桥机安装拆除安全专项方案。
本方案旨在确保架桥机安装拆除过程中的安全，保护作业人员的人身安全和设备安全，减少施工对周边环境的影响。
二、工程概况本工程位于XX省XX市，为一座跨江大桥。
桥长XX 米，宽XX米，采用XX型架桥机进行安装拆除。
架桥机主要由主梁、支腿、横移系统、起升系统、控制系统等部分组成。
三、编制原则1. 安全第一：确保架桥机安装拆除过程中，作业人员的人身安全和设备安全。
2. 预防为主：加强安全隐患的排查和治理，预防事故的发生。
3. 科学管理：采用先进的技术和管理方法，提高架桥机安装拆除的效率和安全性。
4. 环保施工：减少施工对周边环境的影响，保护生态环境。
四、架桥机安装拆除安全措施1. 人员培训：对作业人员进行架桥机安装拆除的安全技术培训，确保作业人员熟练掌握操作规程。
2. 设备检查：在安装拆除前，对架桥机进行全面检查，确保设备性能良好，符合安全要求。
3. 作业环境：确保作业现场平整、宽敞，无障碍物，符合安全作业条件。
4. 安全防护：为作业人员配备安全带、防护眼镜、防护手套等劳保用品，确保作业人员的人身安全。
5. 应急预案：制定应急预案，确保在突发情况下，能够迅速采取措施，减少事故损失。
6. 施工监控：对架桥机安装拆除过程进行全程监控，发现问题及时处理。
7. 施工记录：详细记录架桥机安装拆除过程中的各项数据，为后续施工提供参考。
五、架桥机安装拆除施工流程1. 安装流程：（1）基础施工：确保桥墩、支腿等基础工程质量符合要求。
（2）设备运输：将架桥机各部件运输至施工现场。
（3）组装：按照组装顺序和工艺要求，将架桥机各部件组装起来。
（4）调试：对架桥机进行调试，确保各系统正常运行。
（5）试运行：进行试运行，检查架桥机运行状态，确保安全无误。
2. 拆除流程：（1）停机：停止架桥机运行，切断电源。

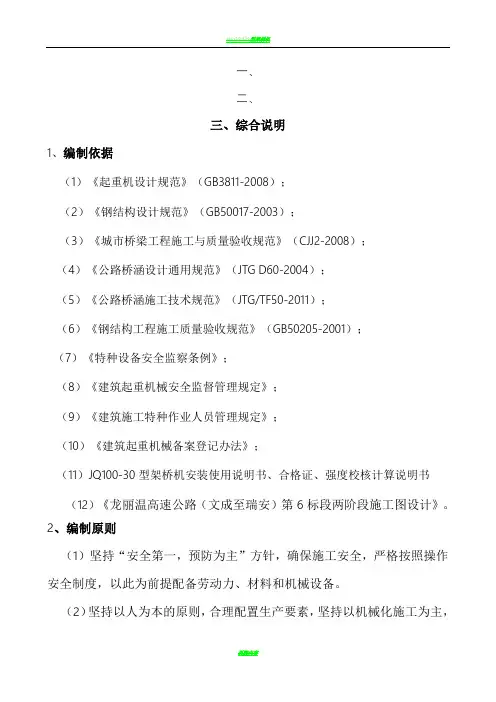

架桥机安装、拆除专项施工方案05087
一、二、三、综合说明1、编制依据（1）《起重机设计规范》（GB3811-2008）；（2）《钢结构设计规范》（GB50017-2003）；（3）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；（4）《公路桥涵设计通用规范》（JTG D60-2004）；（5）《公路桥涵施工技术规范》（JTG/TF50-2011）；（6）《钢结构工程施工质量验收规范》（GB50205-2001）；（7）《特种设备安全监察条例》；（8）《建筑起重机械安全监督管理规定》；（9）《建筑施工特种作业人员管理规定》；（10）《建筑起重机械备案登记办法》；（11）JQ100-30型架桥机安装使用说明书、合格证、强度校核计算说明书（12）《龙丽温高速公路（文成至瑞安）第6标段两阶段施工图设计》。
2、编制原则（1）坚持“安全第一，预防为主”方针，确保施工安全，严格按照操作安全制度，以此为前提配备劳动力、材料和机械设备。
（2）坚持以人为本的原则，合理配置生产要素，坚持以机械化施工为主，人工辅助的总体化指导思想，投入足够的人员、精良的机械设备进场，提高机械化程度，加强劳动保护，降低施工人员的劳动强度。
（3）编制科学合理的施工组织设计，遵循技术先进可行、经济合理、安全可靠的原则，严格遵照有关文件中对质量、工期、安全、环境等要求，结合工程实际编制。
（4）采取平行作业、流水作业、顺序作业法组织施工，坚持专业化施工，安排经验丰富的专业人员施工。
3、架桥机简介（1）架桥机概述：JQ100-30A3架桥机主要适用于架设公路预应力钢筋混凝土简支梁板，可架设箱梁、T梁、空心板梁等，即可架设直线桥、斜交桥、曲线桥等。
整机采用三角桁架承重，操作简单，安全可靠；铺设全断面横移轨道达到架桥一次性横移到位。
整机主要构件采用拼装式，易于拆装、运输、转移工地，便于改造。
控制系统采用集中控制，运梁车可实现调速，即满足了同步喂梁的需要又节约了运梁时间，提高了工作效率。

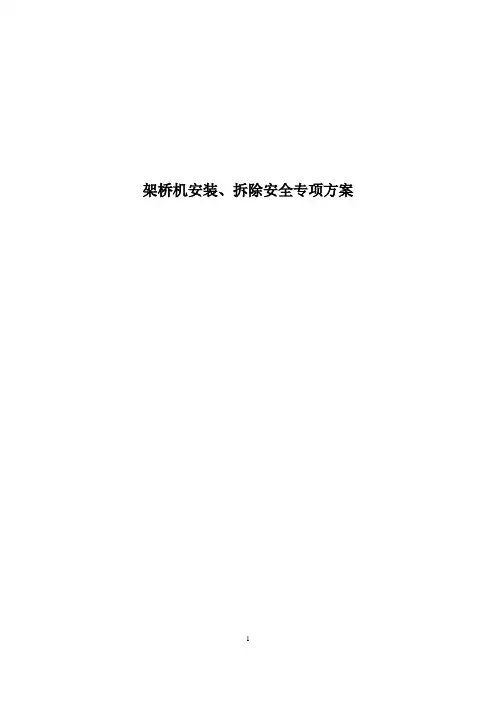

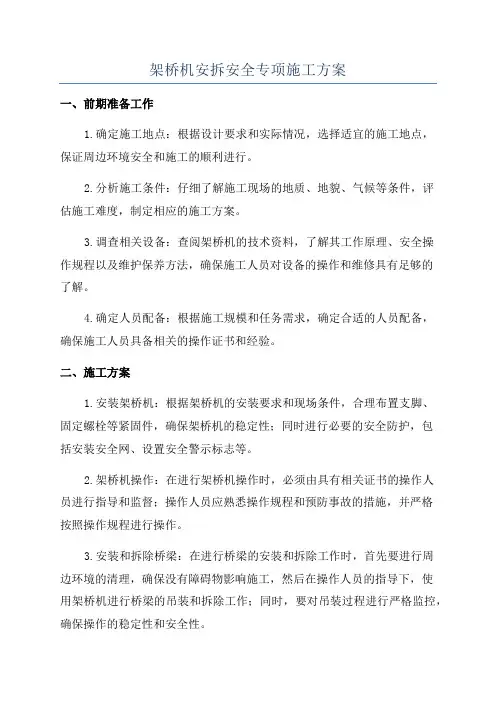

架桥机安拆专项施工方案
架桥机安装、拆除安全专项方案目录一、编制说明 (1)1.1、编制依据 (1)1.2、安全生产管理方针及控制目标 (1)1.3、编制目的 (2)1.4、适用范围 (2)二、工程概况 (2)三、架桥机安装及架梁方法 (4)3.1、架桥机概述 (4)3.2、架桥机安装 (4)3.3、架桥机架梁结构图 (5)3.4、架梁施工工艺 (5)四、架桥机拆除 (11)五、安全生产组织机构及职责分工 (11)六、危险因素分析及对策 (12)6.1、危险危害因素分析 (11)6.2、预防措施 (13)七、安全管理措施及安全技术措施 (14)7.1、安全管理措施 (14)7.2、安全技术措施 (15)八、应急预案及安全事故处理 (21)8.1、应急救援领导小组成员名单如下： (22)8.2、应急物资准备 (23)8.3、现场处理与事后生产恢复 (23)8.4、应急响应 (24)一、编制说明1.1、编制依据（1）《架桥机安全规程》(GB26469-2011)（2)《钢结构设计规范》（GB50017-2003）（3)《公路桥涵设计通用规范》（JTGD60-2015）（4)《公路桥涵施工技术规范》（JTG/TF50-2011）（5)《建设工程安全生产管理条例》（国务院令第393号）（6)《特种设备安全监察条例》（国务院令第549号）（7)《建筑起重机械安全监督管理规定》（建设部令第166号）（8)《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号）（9)施工图纸及技术规范（10) DF80/30III型架桥机使用说明书1.2、安全生产管理方针及控制目标1.2.1、安全生产管理方针:安全生产管理方针是：“安全第一，预防为主，综合治理”。
预防为主，我们将以“安全责任重于泰山”的使命感和责任感，杜绝违章指挥、违章作业和违反劳动纪律行为的发生，最大限度地消除事故隐患，预防和避免各类事故的发生。
1.2.2、安全生产的控制目标:1）杜绝重特大事故，遏制较大事故、努力减少一般事故，力争零死亡；2) 无较大、重大责任事故；3) 无重大安全隐患；4) 不得因施工对周边环境、建筑、设施等造成破坏；5) 无刑事案件发生。
架桥机专项施工方案
架桥机专项施工方案架桥机专项施工方案一、施工概述：架桥机是一种专门用于在施工现场进行大型桥梁的架设和拆除的机械设备。
首先将合适的架桥机选择到现场，并进行设备的安装和调试工作。
然后根据设计要求和施工图纸规定的位置和高度，进行桥梁的架设工作。
二、施工准备：1.确定施工地点和时间；2.统一调配架桥机设备；3.进行架桥机设备的安装和调试；4.组织施工人员及相关技术人员。
三、施工流程：1.测量施工地点和确定架设位置；2.布置和调整架桥机设备，确保安全稳定；3.进行桥梁的架设。
先进行上部结构的架设，然后逐步进行下部结构的架设；4.进行桥梁的校核和调整，确保桥梁的水平和垂直度；5.进行桥梁的固定和连接。
四、施工安全：1.严格遵守施工安全操作规程；2.保证架桥机设备的稳定性和可靠性；3.做好施工现场的安全防护措施；4.组织施工人员进行必要的安全培训；5.合理安排施工进度，避免施工人员疲劳作业。
五、验收标准：1.桥梁架设过程中不得有桥梁变形或掉落等安全隐患；2.桥梁架设后的精确度符合设计要求和施工图纸的规定；3.桥梁固定和连接牢固可靠。
六、特殊情况处理：1.施工过程中遇到恶劣天气条件，暂停施工，确保施工安全；2.施工过程中发生设备故障，立即停机维修，确保设备正常运转；3.在施工过程中发现桥梁设计或施工图纸有误，及时通知设计人员和技术质量部门进行调整。
七、施工总结：1.及时收集和整理施工过程中的相关数据和资料；2.总结施工过程中的经验和教训；3.制定改进措施和提出优化建议。
以上就是架桥机专项施工方案的基本内容，希望能对您的工程施工提供一定的参考和帮助。

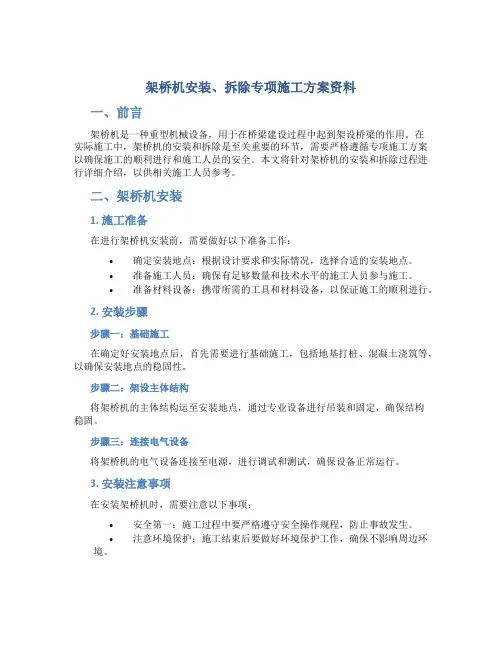

架桥机安装、拆除专项施工方案资料
架桥机安装、拆除专项施工方案资料一、前言架桥机是一种重型机械设备，用于在桥梁建设过程中起到架设桥梁的作用。
在实际施工中，架桥机的安装和拆除是至关重要的环节，需要严格遵循专项施工方案以确保施工的顺利进行和施工人员的安全。
本文将针对架桥机的安装和拆除过程进行详细介绍，以供相关施工人员参考。
二、架桥机安装1. 施工准备在进行架桥机安装前，需要做好以下准备工作：•确定安装地点：根据设计要求和实际情况，选择合适的安装地点。
•准备施工人员：确保有足够数量和技术水平的施工人员参与施工。
•准备材料设备：携带所需的工具和材料设备，以保证施工的顺利进行。
2. 安装步骤步骤一：基础施工在确定好安装地点后，首先需要进行基础施工，包括地基打桩、混凝土浇筑等，以确保安装地点的稳固性。
步骤二：架设主体结构将架桥机的主体结构运至安装地点，通过专业设备进行吊装和固定，确保结构稳固。
步骤三：连接电气设备将架桥机的电气设备连接至电源，进行调试和测试，确保设备正常运行。
3. 安装注意事项在安装架桥机时，需要注意以下事项：•安全第一：施工过程中要严格遵守安全操作规程，防止事故发生。
•注意环境保护：施工结束后要做好环境保护工作，确保不影响周边环境。
三、架桥机拆除1. 施工准备在进行架桥机拆除前，同样需要做好充分的施工准备工作：•安排合适的施工人员：确保施工人员具备相关技术和经验。
•准备拆除设备：携带所需的拆除设备，以便顺利进行拆除工作。
2. 拆除步骤步骤一：撤离电源在进行拆除工作前，需要先断开架桥机与电源的连接，确保安全操作。
步骤二：拆卸主体结构通过专业设备进行拆除主体结构，确保拆除过程中稳定和安全。
步骤三：清理现场拆除完成后，要进行现场清理，保持施工现场整洁。
3. 拆除注意事项在拆除架桥机时，同样需要注意以下事项：•安全第一：拆除过程中要加强安全防护，确保施工人员安全。
•现场整洁：拆除完成后要及时清理现场，避免影响周边环境。
四、结语通过本文介绍，我们了解了架桥机安装和拆除的专项施工方案资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京兴延高速公路四分部架桥机安装拆除方案编制人:审核人:批准人:中铁十二局集团有限公司北京兴延高速公路施工总承包部四分部二〇一七年一月目录一、编制依据 (1)二、工程概况 (1)三、架桥机概述 (2)四、架桥机主要结构 (2)五、架桥机安装 (5)六、试运行与自检 (13)七、架桥机拆除 (15)八、维护保养 (16)九、注意事项及故障排除 (18)十、安全操作规程 (20)十一、防止触电与触电急救措施 (26)十二、质量保证措施 (27)十三、安全保证措施 (28)十四、应急预案 (30)架桥机安装、拆除专项施工方案一、编制依据1、《起重机设计规范》(GB3811-2008)2、《钢结构设计规范》(GB50017-2003)3、《城市桥梁工程施工与质量验收规范》(CJJ2-2008)4、《公路桥涵设计通用规范》(JTG D60-2004)5、《公路桥涵施工技术规范》(JTG/TF50-2011)6、《钢结构工程施工质量验收规范》(GB50205-2001)7、《城镇道路工程施工与质量验收规范》(CJJ1-2008)8、《建设工程安全生产管理条例》9、《特种设备安全监察条例》10、《建筑起重机械安全监督管理规定》11、《建筑施工特种作业人员管理规定》12、《建筑起重机械备案登记办法》13、国家、省有关安全生产、文明施工有关规程规定。
14、本单位施工类似工程项目得能力、技术、械设备实力及多年来参与类似工程项目得施工经验。
二、工程概况中铁十二局集团有限公司北京兴延高速公路施工总承包部四分部管段位于北京市昌平区流村镇,本分部白羊城沟特大桥位于昌平区白羊城沟内,南侧接白羊城沟隧道,北侧接梯子峪隧道。
桥梁分为两幅,每幅宽度13、5m,两幅桥总长5082、4米,左幅起讫点桩号为:ZK21+326、144～ZK23+985、981,桥梁全长2551、0m,桥梁面积为35068、5m2。
左幅桥设1段路基段,路基起讫点桩号为ZK23+543、144～ZK23+651、981,长度为108、837m。
右幅起讫点桩号为:YK21+339、682～ZK23+944、372,桥梁全长2500、8m,桥梁面积为34705、8m2。
根据现场施工条件,预制梁采用JQ40m/160t型架桥机架设方案。
JQ40m/160t型架桥机,主梁采用双梁式空间三角桁架作主梁承力与传力,起吊质量为160t,架桥跨径最大为40m,经调整可适应最大纵坡5%,适用桥宽不限,该机承担白羊城沟特大桥30m小箱梁架设就是合适、安全得。
三、架桥机概述1、用途介绍架桥机为自平稳新型架桥机,过孔时安全走到位。
该架桥机就是一种运行工作范围广、性能优良、操作方便、结构安全得钢结构轨道式预制梁吊装架设设备。
我分部所在白羊沟自然风景区,无地上地下管线及其它障碍物,施工条件较好。
架桥机采用交流380V低压供电,装机总功率为54KW。
利用预制梁场得二级配电柜集中供电,各单机构采用十字开关控制,架桥机横移轨道设置接地装置。
各项技术参数见架桥机技术参数表。
四、架桥机主要结构1、主要结构该架桥机为了运输方便与现场安装,主结构之间采用销轴与法兰连接,其结构见总装示意图。
该架桥机在结构上可以分为主梁、前框架、上横梁、提升小车、前、后支腿、托轮、行走轨道、运梁平车、液压与电气等几部分,构成一个完整得结构体系。
①、主梁主梁为三角桁架式结构,采用型钢与钢板焊接而成。
有结构轻、刚性好、稳定性强、抗风能力大、安装方便、外形美观等优点。
见架桥机主梁结构图架桥机主梁结构图主梁就是架桥机得主要承力结件,分为2列,每列全长60米。
为了运输方便,每列主梁又分为5节(见总装示意图),通过销轴联接。
两列主梁通过后上横梁、前框架及前支腿横梁连接在一起。
主梁上弦杆顶部铺设有方钢轨道,提升小车在上部运行及进行起吊作业。
②、前框架由型钢焊接而成,总长度可以根据需要进行调节。
它位于两列主梁得前端,通过螺栓把两列主梁接在一起。
架设斜桥或弯桥时,自身具有调节角度得功能。
③、上横梁上横梁安装在两列主梁得后端上部,采用型钢与钢板焊接而成,两端通过可调法兰与旋转支座与主梁相连接。
架设斜桥或弯桥时,自身具有调节角度得功能。
④、提升小车提升小车有纵移轮箱、旋转支座、担梁、横移轮箱、卷扬机及滑轮组等组成。
它得功能就是提升、运送与架设预制梁,轮箱上得电动机通过摆线针轮减速机及齿轮组将动力传递给车轮,实现纵移轮箱在主梁上纵移运行及横移轮箱沿担梁横向运行。
通过调整旋转支座可以得到所需要得角度便于斜桥与弯桥得架设。
⑤、前、后支腿前支腿由前支轮箱、转向法兰、套筒立柱、上下横梁与液压升降装置等组成,安装在主梁前端下部,就是架桥机前部支撑及架桥机横移运行机构。
后支腿安装在主梁尾端下部,采用伸缩套筒结构,可调节高度。
当架桥机过孔移动后托轮时,用于主梁尾部得临时支撑;当架桥机过孔纵移或架梁横移时,后支腿需收起与桥面脱离。
见前后支腿结构图。
前后支腿结构图⑥、托轮托轮分为中托轮与后托轮,中托轮采用双层轮箱结构,分为上层轮箱、中托伸缩调整盘及下层轮箱三个部分,通过马鞍、销轴与螺栓连接成整体。
上、下层轮箱通过转盘可以调整角度,便于斜桥与弯桥得架设。
中托高度在一定范围内可通过伸缩调整盘液压千斤顶调整。
中托上层轮箱倒置,车轮向上支撑在主梁下弦杆上,轮箱上配置有驱动电机,通过摆线针轮减速机及齿轮组将动力传递给车轮,从而使架桥机纵移。
下层轮箱走行在中托横移轨道上,通过驱动电机与前支轮箱同步驱动架桥机横移。
后托轮由后托轮箱、伸缩套筒与液压油缸等组成,就是架桥机过孔时得后部支撑。
自身高度可以调整,以保证架桥机处于水平状态。
架桥机过完孔后,启动液压油缸,使托轮与主梁下弦杆脱离,架桥机即可横移架梁。
⑦、中支横移轨道与前支横移轨道中支横移轨道与前支横移轨道均由型钢、钢板及方钢轨道焊接而成,分别布置在中托轮箱及前支腿轮箱下部,就是架桥机横移架梁得走行轨道。
(说明:本架桥机横移轨道为专用轨道,客户也可根据我厂提供得图纸按要求自行制造)。
⑧、液压系统液压系统由油泵、油管、油缸等组成,前支腿与后托轮都配置有液压系统,通过液压系统可调整架桥机身水平及完成架桥机过孔得辅助工作。
⑨、电器系统电器系统主电路采用交流380V供电,频率50HZ,控制电路采用380V电压控制。
本机采用配电柜集中控制,各单机构采用十字开关控制,整机功率54kw(不包括运梁车)。
架桥机横移轨道应设置接地装置。
a、架桥机采用配电柜集中控制,各单机构采用十字开关控制。
整机联锁,任何单机出现故障,全线不能工作,并进行故障报警。
b、整机设有零位保护、零压保护、短路保护、过载保护、过流保护。
各单机均采用控制面板上开关进行控制,以保证工作得安全可靠性。
c、桥机得所有电机均为单速电机,配电柜得控制面板上设有控制开关。
d、前支腿与下中托、前天车与后天车、前天车横移与后天车横移电机上均设有联动与单动两种工作方式。
e、单机在工作过程中,如出现接触器粘死、开关失灵或其它紧急情况时,应立即切断总电源开关,待故障排除后,方可开始工作。
f、司机离开操作室时,必须将控制面板上得万能转换开关、三档开关扳倒零位,按下“总停止”按钮,然后切断电源。
五、架桥机安装1、安装前得准备(1)、应将架桥机随机文件如图纸与有关技术资料准备齐全,并以此为依据拟定有关施工文件。
(2)、安装前,应对设备进行全面检查、清理,如发现有损伤、腐蚀或其它缺陷,应在安装前予以处理,合格后方可安装。
(3)、应对架桥机运梁轨道进行如下检查:①、架桥机运梁轨道基础应有足够得承压能力,应能满足架桥机运梁平车载重60吨安全运行。
②、轨道钢轨正面、侧面得不平度不应大于1/1500,全长范围内不应大于10毫米。
③、轨道安装得允许偏差:a、轨道实际中心线对轨道设计中心线得位置偏移允许偏差为3毫米。
b、轨距允许偏差为±5毫米。
c、轨道纵向坡度应小于2%。
d、同一断面上两轨道得标高相对偏差不超过5毫米。
④、轨道接头应符合下列要求:a、接头左、右、上三面错位不应大于2毫米。
b、两平行轨道接口得位置应错开,其错开得距离不应等于架桥机运梁平车前后车轮得轮距。
c、接头间隙应为1~2毫米,伸缩缝接头间隙应符合设计要求,其偏差不应大于±1毫米。
2、安装场地①、安装场地应无障碍物,场地平整。
场地选用在原提梁区域,地基承载力满足要求,采用提梁机与吊车对各部件进行吊装,吊装至桥面。
②、场地不应有积水,且应有排水设施。
③、吊车作业区域应无高压线及其它电力线通过。
3、安装要求架桥机得安装应有具有安装资质得单位与具有安装资格得人员进行安装。
①、参与安装人员必须熟悉本机得结构、技术特征,电器元件得安装必须由专业电工进行安装。
②、安装前清点:按编号得序号检查各部分组件、部件就是否齐全,清点包装并与清单对照,检查数量、种类,检查各组件、总成及其它各构件就是否齐全、完好,有无损伤、损坏、重要得安装面有无损伤。
③、对当天、当班要拼装得部件进行清洁,做好安装所需得工具、机具设备得准备工作。
④、电器元件得组装:电器元件得组装应根据电器接线图与电器原理进行安装。
⑤、安装时严禁碰、刮伤安装面及连接销、轴等得机械加工面。
⑥、主要钢结构得连接螺栓安装时,应以螺栓得对称(对角)位置从内向外(或从外向内)逐次按规定得扭距旋紧螺母。
⑦、吊运时要严格遵守起吊安全操作规程。
⑧、待安装得部件要妥善放置,做好防雨、防腐、防尘,垫板或枕木要放置水平,各支承点支撑牢固,受力平衡。
4、安装、拆除人员得安排5、安装、拆除主要机具配备①、安装、拆除需要25吨吊车1台、2台MG80-33m型提梁机配合。
②、安装、拆除需要工具配备:6、安装顺序及施工组织架桥机得安装按照前支腿得安装→中托横移轨道、中托轮、后托轮得安装→主梁及导梁安装→前支腿及副前支腿得调整→提升小车安装→伸缩系统安装→电器系统安装得顺序完成,各安装步骤组织情况见架桥机安装人员机械配备表。
架桥机安装流程图7、安装①、前支腿得安装a、铺设前支横移轨道:将前支横移轨道放在挡背墙或盖梁上,底部使用枕木或钢架支垫并使用水平仪调平。
横移轨道下两支点之间得距离最大不应超过1米,支垫时每个支点承载力不小于30吨,横移轨道两头端部得支垫承载力不得小于50吨。
当双幅同时架设时,如果两盖梁之间得距离超过1米,应对横移轨道进行局部加强,以达到强度要求。
b、将前支腿各零部件根据直、斜、弯桥得需要组装成整体,用吊车将前支腿吊起,将前支轮箱放在前支横移轨道上。
调整前支腿高度,将前支腿与挡背墙(或已架预制梁)临时固定防倒。
注:前支驱动轮箱应安装在前支腿伸缩筒内侧500毫米处。
两套筒之间得距离需要调整时,两驱动轮箱位置随之同步变动。
②、中托轮、后托轮安装a、在已架设箱梁端头顶部摆放中托横移轨道,底部采用钢架支垫。
