编制/日期 邓珊珊 2014/12/16会签/日期审核/日期一、 电控系统零部件性能参数及功能电器件 序号 零件名称 参数功能说明个数 1 开关电源输入：100~240VAC ，输出：24VDC 1.5A电源 1 2冲洗电磁阀24VDC ，210±50mA ，300mL/***********，1/4″接杆*1/4″接杆废水净水流量控制13 进水电磁阀24VDC 210±50mA 1/4″接杆*1/4″接杆进水管路通断 1 4高压开关快接接口1/4O.D.* 1/4O.D. 0.23-0.30(高压)/0.07-0.10（低压）MPa,ΔP ≥0.05 满罐检测15 增压泵 50加仑增压泵，24VDC ，1/4"FNPT 水处理增压1 6 主控板 24VDC 主控 1 7 操作显示板 5VDC 操作/显示 1 8漏水检测板5VDC漏水检测1其他连接件 序号 零件名称参数功能说明个数1 主板配件连接线 UL1007,22AWG 连接主板和各电器件1 2 主板_操作显示板连接线UL1007,22AWG连接主板和操作显示板1二、 电控流程说明操作/显示界面1. 按键功能说明按键为触摸按键。
每次按键伴随一声鸣叫（轻柔动听，持续约0.3s）。
冲洗按键：轻触“冲洗”键，系统冲洗60s（计时公差为±10%，下同）后返回到机器原来状态；如果在60s内再次轻触“冲洗”键，则停止冲洗并返回到机器原来状态。
如果在系统自动冲洗状态下轻触“冲洗”键，则转为手动冲洗，冲洗60s后返回到原冲洗状态的下一个状态；如果在60s内再次轻触“冲洗”键，则停止手动冲洗并返回到原冲洗状态的下一个状态。
复位按键：在保养时间到达的状态下，长按“复位”键3s,滤芯保养累计时间清零；在滤芯保养时间未到达的状态下，长按“复位”键5s，当前滤芯累计时间清零。
组合按键：同时按下“冲洗”键和“复位”键10s，进入系统快检模式。
配电自动化系统技术要求技术标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、系统整体要求。
1.1 系统稳定性。
配电自动化系统应具备良好的稳定性，能够在各种恶劣环境条件下正常运行，保障电力系统的稳定供电。
电控的要求及建议同学们，今天咱们来聊聊电控这个话题。
电控呢，简单说就是电气控制，在很多领域都有着重要的作用。
那对于电控，都有哪些要求呢？稳定性那是必须的。
啥叫稳定性？就是电控系统得能稳稳当当、持续可靠地工作，不能今天出个小毛病，明天来个大故障。
比如说，工厂里的生产线，如果电控系统不稳定，突然停了，那可就耽误生产，造成很大的损失啦。
准确性也很关键。
电控系统给出的控制信号得准，不能有偏差。
就像我们开车，如果方向盘的控制不准确，那车还能走直线吗？在一些对精度要求高的设备中，比如数控机床，电控的准确性直接影响到产品的质量。
响应速度也不能慢。
比如说，在一些紧急情况下，像电梯的制动系统，电控得能迅速做出反应，不然可就危险了。
再来说说安全性。
这可是重中之重！电控系统不能漏电，不能有短路的风险，要保证操作人员和设备的安全。
除了这些要求，我再给大家一些关于电控的建议。
第一，定期维护和检查可不能少。
就像我们的身体要定期体检一样，电控系统也需要。
看看线路有没有老化，接口有没有松动，及时发现问题，解决问题。
第二，要选择质量好的电控元件。
别为了省一点小钱，买那些质量不靠谱的东西。
好的元件虽然可能贵一点，但是能保证电控系统的长期稳定运行，从长远来看，其实更划算。
第三，在设计电控系统的时候，要充分考虑到未来可能的需求变化。
要有一定的扩展性和兼容性，这样以后要升级或者改进就会方便很多。
给大家举个例子吧。
有个小工厂，为了省钱，买了一些便宜的电控设备，结果用了没多久，经常出故障，生产进度严重受阻。
后来花了更多的钱去更换设备，还耽误了不少订单。
还有个例子，另一个工厂很重视电控的维护，定期请专业人员来检查，发现问题及时处理。
他们的生产线一直运行得很稳定，生产效率也高。
所以啊，同学们，了解电控的要求和建议是很重要的。
不管是在学习中还是以后工作中，都能让我们更好地运用和管理电控系统。

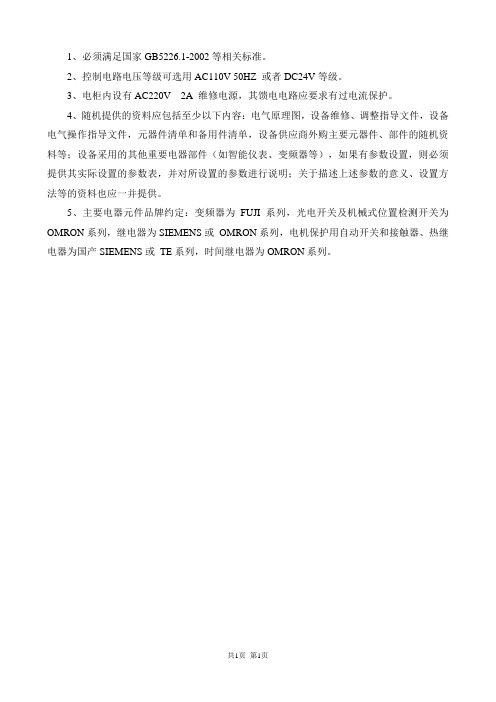

1、必须满足国家GB5226.1-2002等相关标准。
2、控制电路电压等级可选用AC110V 50HZ 或者DC24V等级。
3、电柜内设有AC220V 2A 维修电源，其馈电电路应要求有过电流保护。
4、随机提供的资料应包括至少以下内容：电气原理图，设备维修、调整指导文件，设备电气操作指导文件，元器件清单和备用件清单，设备供应商外购主要元器件、部件的随机资料等；设备采用的其他重要电器部件（如智能仪表、变频器等），如果有参数设置，则必须提供其实际设置的参数表，并对所设置的参数进行说明；关于描述上述参数的意义、设置方法等的资料也应一并提供。
5、主要电器元件品牌约定：变频器为FUJI系列，光电开关及机械式位置检测开关为OMRON系列，继电器为SIEMENS或OMRON系列，电机保护用自动开关和接触器、热继电器为国产SIEMENS或TE系列，时间继电器为OMRON系列。
共1页第1页。
提升机与起重机械电控设备技术要求规范（230吨）1、提升机低压配电装置：⑴、提升机供电采用3相交流380V、50Hz电源。
⑵、外部进线电源接入提升机电源切换柜同时由电源切换柜通过电缆给电到配电柜总断路器上端，由配电柜引出动力、照明、控制等电源。
⑶、配电柜提供短路、过载、过流保护。
⑷、招标方提供两路供电电源，卖方设置提升机电源切换柜，实现两路电源切换功能，外部两路进线电源经电源切换柜进入提升机配电保护柜。
2、提升机电气传动与控制：⑴、提升机的电气传动采用全数字式矢量型变频传动系统。
整车电气传动采用整流/回馈单元+起升逆变器+走行逆变器+PLC的方式。
⑵、整流/回馈单元向起升机构、走行机构逆变器提供直流母线电源，起升机构逆变器、走行机构逆变器分别挂在直流母线上，当电机处于回馈工况（制动或吊重下降）时，电机回馈产生的能量使直流母线上的电压升高，此电压达到一定值时，其能量通过回馈单元返回电网，从而使系统实现四象限运行。
与传统的调速方式相比，节省了大量的电阻器，提高了整车效率，减少了大量的连接电缆、接触器元件。
⑶、起升机构采用带测速编码器的有速度反馈的矢量控制方式，高精度的速度反馈和全数字的速度给定使得系统具有非常高的速度控制精度以及动态响应，这对于提升过程的速度控制、精确定位是很重要的。
⑷、起升机构和走行机构均采用一台逆变器控制一台电动机的传动方式，电动机为鼠笼变频电机，强迫通风形式保证了电动机在频繁起制动和低速运行时电动机能够输出额定力矩；内置PTC热保护元件使得控制系统对电动机过热造成能够及时采取措施。
⑸、提升机设置独立的PLC控制系统，系统选型与干熄焦控制系统相同，采用冗余CPU及冗余总线。
⑹、PLC系统设置UPS不间断电源，后备时间30分钟。
⑺、PLC模块均可支持热插拔。
⑻、中控室设置1台工程师站兼操作站，司机室设置1台操作站，配正版软件及操作系统。
⑼、提升机PLC与逆变器之间采用IO的控制的方式，速度的给定，参数的切换、变频器状态的读取都是通过IO的方式完成的。
技术性能及国家规范和标准：1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。
15、配电箱（柜）系统图的相关参数要求。
1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用 2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用 1.5mm厚冷轧钢板制做。
华电国际电力股份有限公司河北分公司区域标准城市供热热力站工程建设及验收规范（初稿）GR 01--20112011 石家庄前言标准编制组在认真总结实践经验，广泛调查研究，参考国内外相关标准，并广泛征求意见的基础上，制定了本标准。
主编单位：中国华电国际电力股份有限公司河北分公司编辑单位：石家庄华电供热集团有限公司参编单位：华电裕华供热公司、华电鹿华供热公司主审：张朱合审核：张国栋参编人：卢宁王勇曹叶青梁超马立超黄海平孙荣徐芳房世晓和维协助单位：北京市煤气热力工程设计院有限公司、北方设计研究院、河北金润热力燃气工程设计咨询有限公司目录1总则 (1)2术语 (2)3总体要求 (7)3.1环境要求 (7)3.2安全要求 (8)3.3热机系统一般要求 (10)3.4控制系统一般要求 (11)3.5计量仪表一般要求 (12)3.6电气系统一般要求 (12)4热机设备性能标准 (12)4.1换热器 (12)4.2循环水泵 (15)4.3补水泵 (16)4.4变频器 (17)4.5制水设备 (19)4.6除污器 (20)4.7保温 (21)4.8管道标准 (21)4.9阀门 (22)4.10分汽缸 (22)4.11其它标准 (23)5自控系统标准 (24)5.1自控系统基本组成 (24)5.2热力站自控设备的要求 (25)5.3温度、压力、流量测点技术要求 (29)5.4其他测点 (31)5.5报警 (31)6计量系统标准 (31)6.1水-水热力站计量系统 (31)6.2汽-水热力站计量系统 (31)6.3计量系统安装要求 (34)6.4就地仪表 (41)7电气系统设备标准 (41)7.1电气系统布置要求 (41)7.2电气设备标准 (43)8附则 (44)9附录 (45)1总则1.1为保证热力站系统安全运行，保障供热质量，提高集中供热管理水平，节能降耗，保护环境，特制定本技术标准。
1.2热力站的设计和施工除遵守本标准外，须符合国家现行有关标准、规范的规定，本标准中要求高于国家标准的，按照本标准执行。
前言为了加强企业电气设备的技术管理，进一步做好电气设备的维护和检修，确保电气设备经常处于良好状态，到达平安、可靠、经济运行，不断提高设备完好率。
参照化工部?HGJl076-79?的?化工厂电气设备技术管理规程?，结合我公司电气设备的实际情况，制定了该标准。
本标准适用于本企业维修、运行、安装，在执行中如果与国家标准相抵触，以国家标准为准。
目录l、变压器技术标准 (3)2、一般电动机 (17)3、同步电动机技术标准 (30)4、配电装置的技术标准 (35)5、架空线路的技术标准 (51)6、电力电缆的技术标准 (56)7、继电保护、自动装置和二次回路的 (65)8、接地装置的技术标准 (70)9、防雷和过电压保护的技术标准 (74)10、电力电容器技术标准 (79)11、电力测量仪表和电能计量标准 (83)12、照明装置和室内配线技术标准 (90)13、交、直流电焊机的运行维修技术标准 (96)14、电气平安工作标准 (98)变压器技术标准一、变压器的一般规定标准1、本规定标准适用于油浸式变压器的运行、维护和检修试验。
2、变压器应按照电力部?继电保护和自动装置规程?、?过电压保护规程?、?电气设备接地保护规程?的要求，应装设保护装置。
3、变压器容量在320KVA及以上者，应装设电流表，标划额定电流红标线，以监视变压器的负荷情况。
4、变压器应装设测量上层油温度计或信号式温度计，其温度误差不大于±2℃。
5、变压器室及周围有适当通风，使其在任何季节内均能保证额定负荷运行。
如自然通风缺乏，可另采用通风装置。
6、变压器室内及室外变压器油量在600公斤以上者，应在变压器下铺设厚度为250mm以上的碎石层，其碎石层面积应超过变压器外廓尺寸l米。
7、变压器室及附近应设置适量的合格消防器材。
8、800KVA以上的变压器应装设吸湿器。
9、变压器外壳上应有铭牌，并按规定编号。
lO、容量在1OOOKVA以上的变压器，应装设瓦斯继电器保护。
第四部分技术规格书
本次招标采购设备为电控设备，投标方应根据招标文件所提出的设备技术规格和服务要求，综合考虑设备的适用性，选择具有最佳性能价格比的设备前来投标。
希望投标方以精良的设备、优良的服务和优惠的价格，充分显示你们的竞争能力。
1.总则
⑴本部分是招标文件的组成部分，内容包括美村一期工程项目所需电控设备的详细规格。
投标人需根据投标人邀请参加投标设备的报价。
招标设备必须全部投标报价，否则视为无效。
⑵设备招标范围：此份规格书包括易和·熙园项目所有电控设备及元气件。
投标人须接受资格审查和认可。
招标人将从设备设计、制造、供货、运输、指导安装、调试、试运行、验收、售后服务、维修等各个方面进行考察。
1.1技术资格和生产能力
电控设备制造商应具有设计与制造招标设备经验和能力。
投标产品必须通过国家有关部门的鉴定，并提供投标设备的型式试验报告或测试报告。
2.技术规格
2.1、总则
2.1.1标准
合同设备的设计、制造、测试、和安装必须符合国家现行有关标准和规范（GB7251、JB5877、IEC439-1）执行。
2.1.2 设计图纸
合同设备的设计（包括箱内元器件的选用），应符合设计单位提供图纸中对相关配电箱（柜）一次接线图及二次接线图所提出的各项要求。
2.1.3备品备件和专用工具
投标者应提供设备所需的备品备件和专用工具的清单。
2.2 技术性能要求
2.2.1使用环境条件
安装地点：户内
海拔高度：≤1000 m
最高环境温度：+45 ℃
最低环境温度：-20℃
最高月平均相对湿度：90%(25℃)
耐地震能力：
水平加速度 0.2g，垂直加速度 0.1g，同时作用且安全系数1.67
2.2.2 电气参数
额定值
额定绝缘电压：AC 660V
额定工作电压： AC 400/230V
额定频率：50 HZ
2.2.2 配电箱防护等级应达到IP40或以上。
检修、操作防护等级达到IP20或以上。
2.3 总体要求：
2.3.1 配电箱进线按照图纸要求，加设热缩绝缘套管并贴有相序标志，需分别设置N、PE
铜母排或铜接线端子排。
挂墙式或暗埋式配电箱（不包括控制箱）相线采用管式小母线。
2.3.2 配电箱需按设计图设置各回路断路器的用户编码框，以便用户操作和维护。
2.3.3 所有箱内的铭牌需按设计的名称箱号编号，并在供货时在底壳和芯上标上名称编
号。
2.3.4 配电箱内的配线截面需和断路器容量要符、配线颜色需按国家规范；箱内一次配
线采用铜线连接，铜排（棒）需搪锡加热缩管。
相线母排如采用刷漆，在母排上需分别贴上黄、绿、红相位色标，N、PE母排仅需要搪锡不上色，但需分别贴N和PE 标志。
2.3.5 配电箱的总断路器下桩头和各回路开关的桩头的电气连接需采用铜排（棒），铜排
（棒）配置需符合电气绝缘、载流量需符合热稳定和动稳定的要求，并与断路器性能相匹配。
箱内需严格按国家规范配线，要安全、整齐、美观。
2.3.6 用于消防配电系统的配电箱应符合消防规程的有关要求。
2.3.7 配电箱（柜）应采用有效措施防潮、防锈。
2.4主要元器件要求：除电业局指定品牌产品外，所有元气件均需采用。
2.5箱体结构要求
2.5.1动力柜、控制柜的框架、面板板厚不小于2.00mm，侧板板厚不小于1.20mm，材料采用优质国标冷轧钢板。
2.5.2配电箱箱体板厚不小于1.20mm，材料采用优质国标冷轧钢板。
面板采用象牙白色工程塑料，面板盖采用黄褐色透明工程塑料材质。
面板应该是喷塑吧
2.5.3配电箱（柜）防护等级≥IP40。
前操作，前检修，靠墙安装。
操作防护等级≥IP20。
2.5.4配电箱（柜）内设计要求设置的绝缘隔板绝缘等级≥3000V，且为不燃材料，固定
牢靠，拆卸方便。
2.5.5 配电箱电源电缆大于120mm2,上部电缆接线空间应大于300mm .
2.5.6 应明确断路器品牌，统一标准。
2.6资料要求
2.6.1基本要求
⑴所有提交的图纸及技术文件应使用SI制（国际单位制）
⑵所有提交的图纸及文件应清楚、完整，否则买方将有权拒绝。
重新提交这些图纸及
文件的费用应由对工作延误负责的供货方承担。
⑶只有那些由买方认可的图纸及相关技术文件允许应用在工程实施过程中。
⑷买方将不认可与合同要求不一致的图纸及技术文件。
任何修改需取得买方的认可。
若发生工程延误，其责任全部在供货方。
此时买方会减少或延期交付项目的货款。
⑸供货方设计的图纸及技术文件在取得买方认可后，并不会以任何方式减轻供货方对
合同执行的责任与义务。
2.6.2供货方提交的文件及资料
1、产品鉴定文件及型式试验报告
2、技术参数、结构及性能特点、设备外形尺寸图等技术资料
3、同类产品成功的供货纪录（附合同复印件）
4、主要原材料及部件性能和生产厂家
5、与评标有关的其他技术文件资料
2.6.3合同签订后
中标单位在签订合同后必须在规定时间内向买方提供下列技术文件资料五套。
1、图纸：包括组装图、一次接线图及二次接线图
2、技术参数、设备外型尺寸及安装尺寸
3、安装使用说明书
4、例行试验报告
2.6.4设备交货时
⑴制作期间的试验、检验报告。
⑵出厂检验报告。
⑶产品合格证。
⑷装箱单。
⑸易损件、备品备件和专用工具清单。
3.设备的防护、包装及运输
⑴设备的防护及油漆
低压配电箱（柜）、低压控制箱（柜）内、外表面应洁净。
箱、柜体内外采用环氧树脂粉末静电喷涂，喷涂要求涂层厚薄均匀、表面色彩一致、无漏涂现象，且涂层总厚度不低于40um。
柜体内外表面应光洁，无折皱和剥落等
⑵所有设备应合理、有效地包装，以使其有效防止各种损坏，如受潮、受热、剥落、
腐蚀、变形等。
⑶设备所有开口处应封闭保护起来，以防止在运输及搬运过程中异物进入。
⑷设备的包装费应包括在合同总价中，这些包装材料应属于买方所有。
⑸在包装箱中，应附有产品合格证书、（包括设备合格证、元器件合格证、材料合格证
等）产品说明书（设备说明书、元器件说明书）、装箱单、易损件备件及专用工具清
单，一套完整的经批准的图纸及有关的技术文件资料。
包装箱外面应注明数量、设备名称、编号及起吊位置、警示标记、外形尺寸、毛重等。
⑹供货方应对设备的整个交货过程负责，包括运输、装卸及安全措施。
⑺随包装箱带的文件、资料应防潮密封，并放置在包装箱明显的地方。
⑻供货商将所供设备送至沈阳美村项目工地指定的场所。
4.到货验收
供货方应派员到工地进行到货验收，若发现任何损坏及质量问题，供货方应负责更换设备或零件，并妥善处理直至买方满意，此工作所发生的费用应供货方自行承担。
5.低压配电箱（柜）、低压控制箱（柜）铭牌及标记
⑴每台低压配电箱（柜）、低压控制箱（柜）都应有铭牌，并牢固地置于配电箱明显
部位，铭牌注明产品标志：制造厂名或商标、产品名称、产品型号规格、制造日期、编号等。
⑵每台低压配电箱（柜）、低压控制箱（柜）内的明显部位都应有永久性一次线路、二
次回路原理图、接线端子排列图。
6.安装指导及调试
⑴在设备安装前供货方应对设备安装处的土建基础进行检查。
由于供货方变动安装条
件而引起的费用由供货方承担。
在整个安装过程中，供货方应派有实践经验的工程技术人员对设备的正确位置及连接在现场作指导。
⑵供货方的安装指导工作应是经常性的，一旦发现进行安装的合同方不遵守指挥，供
货方应立即报告买方，以使买方能及时处理。
⑶供货方应在安装前提出安装注意要点，并负责指导安装全过程。
⑷供货方应承担安装指导过程中的所有费用。
7.试运行和交付使用
工程的竣工试运行是验证合同中所有设备、系统是否安全、有效的按标书要求运行，供货商及各设备制造商有责任到现场对调试进行指导和配合。
业主在整个工程施工完毕，通过检测与试验证明全部满足合同要求，并且提交的图纸与资料也全部满足要求的情况下才能最终接收。
最终验收必须经过当地权威供电部门审验通过。
8.售后服务
⑴维修点应设在沈阳地区附近，以处理所有的维修服务，维修人员必须在接到维修电
话后2小时内赶到现场，并提供不间断的服务直到结束。
⑵供货方需对合同中规定的设备，提供经调试、试运行、验收合格后至少24个月的质
保期，在此期间，因产品制造不良而产生损坏或不能正常工作，供货方应免费维修和正常保养。
⑶供货方需自行付费负责修理和更换任何由于设备自身的质量问题造成的损坏及故
障，修好后，供货方需一式两份报告给业主，包括故障原因、解决措施，完成修理
所需时间及恢复正常运行日期。
9.备件供应
供货方确保有原厂生产的足够的备件、附件和易损件满足设备正常运行需要。
