室内加热器检测报告检测依据：□IEC60335-1：2001 □IEC60335-2-30：2002 □JIS C9335-2-30□GB4706.1-1998 □GB4760.23-2003 □GB/T15470-1995报告编号： 检测单位： 研发实验课主 检： 日 期： 审 核: 日 期：核 准： 日 期：产 品 名 称：型 号 规 格： / V Hz检 验 类 型：检测结论及说明：担当人员 会 签 单 位 意 见艾美特电器（深圳）有限公司 室内加热器工程试验计划及检测报告表单编号 QR-WL-008版本3.2第一部分安规测试序号标准条款标准要求检测结果单项判定16.16.2 6.分类该器具按电击防护分类, 防水防护等级:IP 用于温室和建筑工地的电暖器防水等级至少IPX4。
按安装方式分:①便携式加热器②高处墙上安装式加热器③非高处墙上安装式加热器④在地板上或窗台备有出气口的加热器⑤地板安装式加热器按品种分类:①辐射式加热器⑤对流加热器②板状加热器⑥管状加热器③充液式散热器⑦花房中使用的加热器④风扇加热器27.17.67.87.127.12.57.147.15 7.标志器具上应有规定的标志(见7.1)。
例水箱的最大和最小刻度。
警告提示(禁止覆盖)（高位安装的和结构上不可覆盖的加热器及可用于干衣且符合IEC335-2-43的室内加热器除外）。
使用正确符号(见通用标准7.6)中性线使用的接线柱用字母N标明接地端用符号标明说明书中应清楚说明如何安装,以及IEC335-2-30-2003条款7.12.1相关的补充说明。
且必须有一项警告说明:加热器不得直接安放在电源插座下面X、Y型软线连接的器具必须说明如何更换电源线IEC60417-1R的5641符号高度最少15 mm高位安装加热器，开关各档的指示在白天从正常位置上看过去，距离1m应看清楚。
禁止覆盖标识正常使用状态应清晰可见，其字母的高度至少3mm。

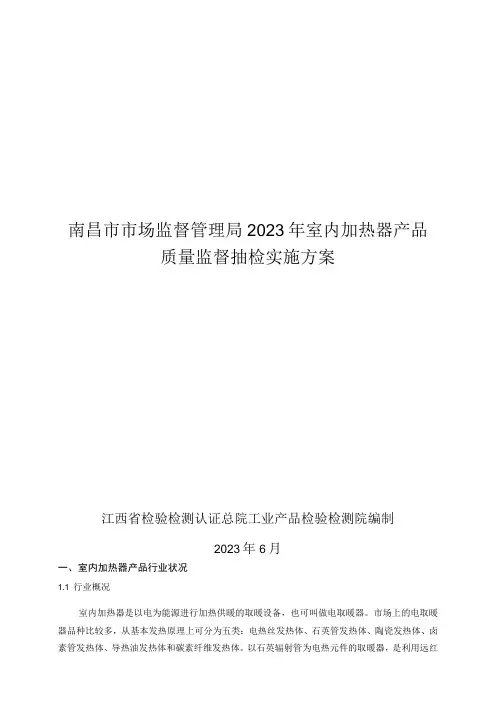

南昌市市场监督管理局2023年室内加热器产品质量监督抽检实施方案江西省检验检测认证总院工业产品检验检测院编制2023年6月一、室内加热器产品行业状况1.1 行业概况室内加热器是以电为能源进行加热供暖的取暖设备，也可叫做电取暖器。
市场上的电取暖器品种比较多，从基本发热原理上可分为五类：电热丝发热体、石英管发热体、陶瓷发热体、卤素管发热体、导热油发热体和碳素纤维发热体。
以石英辐射管为电热元件的取暖器，是利用远红外线加热节能技术，使远红外辐射元件发出的远红外线被物体吸收，直接变为热能而达到取暖目的。
以电热丝发热体为发热材料的取暖器主要是市场上见较多和较传统的暖风机。
它的发热体为电热丝，利用风扇将电热丝产生的热量吹出去。
再有就是现在市场上的新产品，酷似电扇外型，由电热丝缠绕在陶瓷绝缘座上发热,利用反射面将热能扩散到房间，又叫小太阳。
这种取暖器同电扇一样，可以自动旋转角度，向整个房间供暖，一些比较先进的新款产品还具有超声波加湿、释放携氧负离子、宽频谱、跌倒自动断电等功能，设计简单实用。
由于电取暖器的制造技术已经熟，而且针对消费者便捷、时尚、美观的需求，样式也是层出不穷，虽然外观近似，但发热原理却大相径庭。
目前，室内加热器产品种类繁多，主要有红外石英管取暖器、红外卤素管取暖器、红外反射式取暖器、红外线浴霸、电热油汀、暖风机、对流式取暖器、电热膜取暖器及复合式取暖器等品种。
主要是：1.红外辐射式取暖器该类产品依靠电热辐射元件及反射装置向空间特定方向发射主波段为2.5〜15Um的红外辐射来实现传热功能。
红外辐射（即红外线）是波长位于可见光红光和微波之间的电磁波，具有传递迅速（真空中速度约为每秒30万公里）和热效应显著的特点。
人体和自然界的多数物质对红外辐射具有较强的吸收特性，能在接受辐射后加剧其分子运动，并立即转化为热能、温度迅速升高,这就是红外线的热效应。
目前市场上常见的红外辐射式取暖器主要包括石英管取暖器、卤素管取暖器、红外灯取暖器（浴霸）、陶瓷反射式取暖器（又称小太阳）及板状远红外电暖器等。

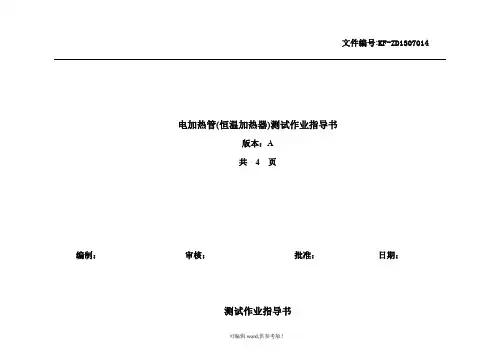

文件编号:KF-ZD1307014电加热管(恒温加热器)测试作业指导书版本：A共 4 页编制：审核：批准：日期：测试作业指导书产品名称电加热管(恒温加热器)文件号KF-ZD1307014 共 4 页版本号 A类别序号测试项目技术要求测试方法测试器具抽样方案缺陷等级外观质量1 ★产品标志制造厂名称或商标、产品型号、相关认证标志和认证证书编号。
目测目测IL=ⅡAQL=2.5C 2 ★外观质量1、固定支架无变形，切边2mm外无划伤，无生锈，铁塑条无破损。
2、电热管的元件表面不得有明显的机械损伤或局部膨胀；弯曲处不得有皱纹、凹凸等现象。
3、漆层、电镀层、金属、非金属的喷镀层或渗铝层应均匀牢固，不应有气泡、剥落或局部堆积的现象。
4、温控器壳体表面光滑，无裂纹、机械损伤，环氧树脂涂封光滑。
5、热熔断器壳体表面和封口处应光滑、无裂纹、流淌及机械损伤；引出线应光亮，无毛刺和腐蚀痕迹；与壳体连接牢固无松动。
6、导线规格、长短符合图纸要求,连接正确可靠,线组的走向符合要求,导线两端的接线插子正确且无生锈；护套外径、长度应符合图纸要求，表面无破损。
目测目测IL=ⅡAQL=2.5B结构尺寸3 ★结构尺寸1、装配完整、结构、安装尺寸及公差应符合图纸要求。
2、电热管组件应至少带有两个热脱扣器,预定首先动作的热脱扣器可以是一个自复位的温控器，其它热脱扣器应是热熔断器。
通过视检来确定其是否合格。
3、热熔断器应在功能上与其它控制装置相独立。
通过视检来确定其是否合格。
4、电热管组件在使用的正常位置，如果任何电线、螺钉、垫圈或类似零件变松或从原位置上脱落，其爬电距离和电气间隙都不应减少到规定值的50%。
目测目测IL=ⅡAQL=2.5B性能要求4 额定功率功率偏差为-7%～+3%。
在电热管装入实际负载或模拟机下，环境温度25℃±1℃，施加额定电压，运行2小时，输入功率稳定状态建立后，用功率表测定。
变频电源综合参数测试仪IL=ⅡAQL=2.5B5 发热均匀性加热器表面各点温度不应低于最高点的20%。

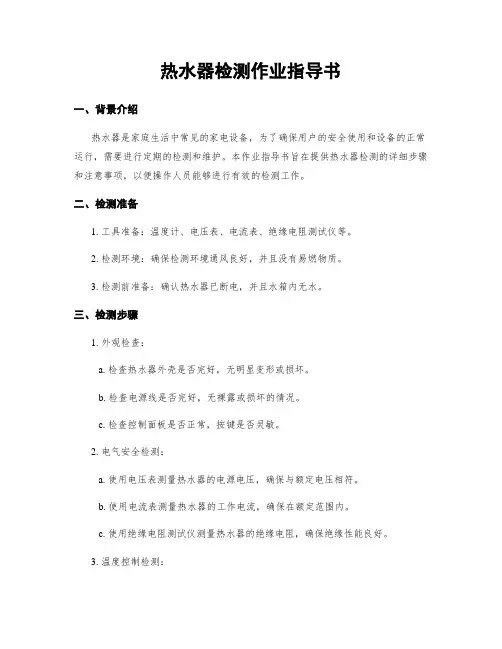

热水器检测作业指导书一、背景介绍热水器是家庭生活中常见的家电设备，为了确保用户的安全使用和设备的正常运行，需要进行定期的检测和维护。
本作业指导书旨在提供热水器检测的详细步骤和注意事项，以便操作人员能够进行有效的检测工作。
二、检测准备1. 工具准备：温度计、电压表、电流表、绝缘电阻测试仪等。
2. 检测环境：确保检测环境通风良好，并且没有易燃物质。
3. 检测前准备：确认热水器已断电，并且水箱内无水。
三、检测步骤1. 外观检查：a. 检查热水器外壳是否完好，无明显变形或损坏。
b. 检查电源线是否完好，无裸露或损坏的情况。
c. 检查控制面板是否正常，按键是否灵敏。
2. 电气安全检测：a. 使用电压表测量热水器的电源电压，确保与额定电压相符。
b. 使用电流表测量热水器的工作电流，确保在额定范围内。
c. 使用绝缘电阻测试仪测量热水器的绝缘电阻，确保绝缘性能良好。
3. 温度控制检测：a. 打开热水器，调节温度至最高档，等待一段时间使热水器达到最高温度。
b. 使用温度计测量热水器出水口的水温，确保水温在设定范围内。
c. 调节温度至最低档，等待一段时间使热水器达到最低温度。
d. 使用温度计测量热水器出水口的水温，确保水温在设定范围内。
四、安全注意事项1. 检测过程中要保持专注，注意安全，避免触碰热水器的加热部件。
2. 检测前应确保热水器已断电，并且水箱内无水，以免发生触电或烫伤事故。
3. 检测过程中如发现异常情况，应立即停止操作，并寻求专业人员的帮助。
4. 检测结束后，应及时清理检测现场，确保环境整洁。
五、维护建议1. 定期清洗热水器内部的水垢，以保证热水器的热效率和使用寿命。
2. 注意热水器的周围环境卫生，避免灰尘和杂物进入热水器内部。
3. 定期更换热水器的防电墙和安全阀，确保设备的安全可靠性。
4. 如发现热水器出现故障或异常情况，应及时联系售后服务中心进行维修或更换。
六、总结热水器检测是确保设备安全和性能正常运行的重要环节。

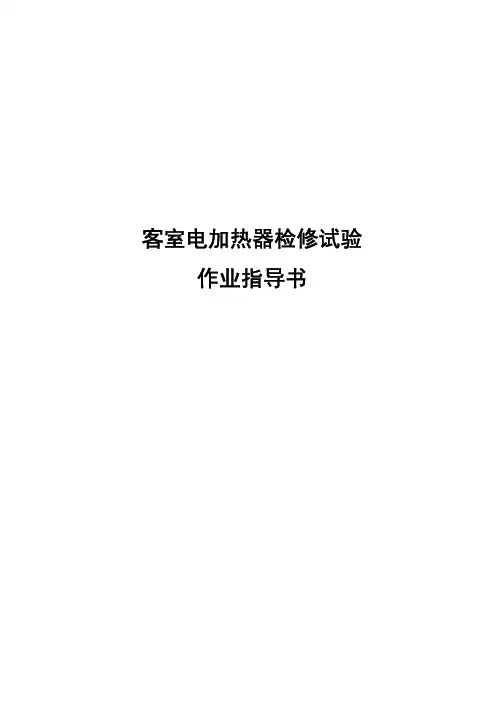

客室电加热器检修试验作业指导书标准化客车电取暖器检修岗位安全风险提示类别：E2、E3级检修 系统：电加热装置 部件：客车电加热器客室电加热器检修试验作业指导书适用车型：19K 、25G 、25K 、25T 等型客车 作业人员：车辆电工 作业时间：90～120分钟/辆 作业材料：电子绝缘清洗剂、毛巾 作业场所： L1、L2线、大库检修区 环境要求： 无电作业，置场清洁 工装工具：毛刷、点温计、电钳工具、1000V 或500V 兆欧表操作规程：参考资料：1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号 安全防护及注意事项：警告——1. 作业前操作者必须穿戴好防护用品，严格标准化作业;2. 作业前必须在控制柜正前方悬挂警示牌，防止在作业中有人误通电，影响作业安全；4. 严禁在检修过程中带电作业。
基本技术要求：1.E2/E3级检修执行现车开罩检修；2.E2级检修时在电加热器电源接线排或空气开关处，检测电加热器（含配线）对地冷态绝缘电阻值不小于50MΩ，如达不到时，测单组电加热器对地冷态绝缘电阻不小于100MΩ。
3.E3级检修时测量单体电加热板绝缘值不小于100MΩ。
4.电取暖器供电回路须加装熔断式(不可恢复)超温保护器，不符合标准进行更新。
5.个别加热元件与同车同规格其他加热元件温度差超过30℃，性能不良者更新。
6.客车厕所、洗脸间内电加热器作为重点清洁、配电连接线绝缘检修，电加热板无松动，无腐蚀，安装牢固。
7.高寒车餐车内台电加热器未加装挡水板的，须进行防水整治，加装不锈钢挡水板。
客室电加热器检修试验作业指导书序号作业项目工具及材料作业程序及标准1工前准备毛刷、点温计、电钳工具、1000V或500V兆欧表、毛刷、毛巾、绝缘清洗剂1.1 作业人员劳动防护用品穿戴整齐，必须戴工作帽，穿制式工作服，穿电工绝缘胶鞋；禁止——未按规定穿戴劳动防护用品者，禁止作业。

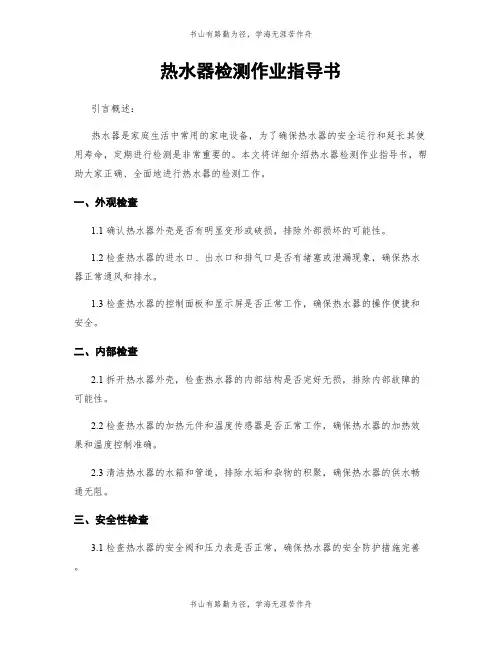

热水器检测作业指导书引言概述：热水器是家庭生活中常用的家电设备，为了确保热水器的安全运行和延长其使用寿命，定期进行检测是非常重要的。
本文将详细介绍热水器检测作业指导书，帮助大家正确、全面地进行热水器的检测工作。
一、外观检查1.1 确认热水器外壳是否有明显变形或破损，排除外部损坏的可能性。
1.2 检查热水器的进水口、出水口和排气口是否有堵塞或泄漏现象，确保热水器正常通风和排水。
1.3 检查热水器的控制面板和显示屏是否正常工作，确保热水器的操作便捷和安全。
二、内部检查2.1 拆开热水器外壳，检查热水器的内部结构是否完好无损，排除内部故障的可能性。
2.2 检查热水器的加热元件和温度传感器是否正常工作，确保热水器的加热效果和温度控制准确。
2.3 清洁热水器的水箱和管道，排除水垢和杂物的积聚，确保热水器的供水畅通无阻。
三、安全性检查3.1 检查热水器的安全阀和压力表是否正常，确保热水器的安全防护措施完善。
3.2 检查热水器的电源线和接地线是否牢固，确保热水器的用电安全。
3.3 检查热水器的漏电保护器和过热保护器是否正常工作，确保热水器的使用安全可靠。
四、性能检测4.1 使用专业的测试仪器检测热水器的加热速度和温度控制精度，确保热水器的性能达到标准要求。
4.2 测试热水器的节能效果和耗电量，评估热水器的能效等级和使用成本。
4.3 检测热水器的供水量和水压稳定性，确保热水器的供水质量和稳定性。
五、维护保养5.1 清洁热水器的过滤器和喷嘴，定期更换滤芯和密封圈，延长热水器的使用寿命。
5.2 定期检查热水器的水质和水压，根据实际情况调整热水器的工作参数，保持热水器的正常运行。
5.3 定期对热水器进行维护保养，包括清洗、润滑和调整，确保热水器的性能和安全性。
结语：通过本文的热水器检测作业指导书，相信大家可以更加全面地了解热水器的检测方法和步骤，确保热水器的安全、高效运行。
希望大家能够认真执行热水器的检测工作，及时发现并解决问题，为家庭生活带来更多的便利和舒适。
