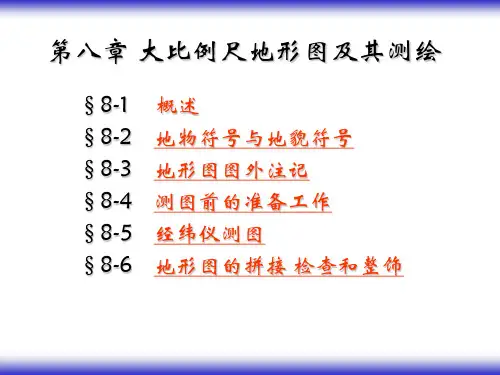

08第八章 大比例尺地形图的测绘

一、图纸准备
图纸选用：绘图纸（聚脂薄膜0.1毫米厚 ）
二、绘制坐标格网
规格：10cm× 10cm 精度：0.1毫米， 0.2毫米， 0.3毫米 1、对角线法
2、坐标格网尺法
3、绘图仪法 4、格网检查与注记
三、展绘控制点：按（X Y H) 方法：使用展点 板、展点仪、坐 标格网尺法。 精度：距离检查， 0.3毫米。
+
如：A(775.045, 568.213)
二、碎部点的选择
碎部点：地物、地貌的特征点。 碎部测量：测定碎步点的平面位置和高程并按 测图比例尺缩绘在图纸上的工作。
(一)地物的特征点
特征点：指决定地物形状的地物轮廓线上的转折 点、交叉点、弯曲点及独立地物的中心 点等。如房角点、道路转折点、交叉点、 河岸线转弯点等
3、绘图人员注意图面正确、整洁、注记清晰
并做到随测点及时展绘、检查。
4、当该站工作结束时，应检查有无漏测、测
错，并将图面上的地物、地性线、等高线 与实地对照，发现问题及时纠正。
六、地貌点的测绘
（一）地貌点的选择 1.山顶：尖山顶、圆山顶、平山顶；
2.山脊：尖山脊、圆山脊、台阶状山脊、分歧脊；
3.山谷：尖底谷、圆底谷、平底谷； 4.鞍部：窄短鞍部、窄长鞍部、平宽鞍部； 5.盆地：特点与山顶相似，高低相反； 6.山坡：在坡度变化处立尺;
一般规定：主要地物凸凹部分在图上大于 0.4mm均要表示出来，小于0.4mm，可以 用直线连接。
1、地物测绘要求：
依比例表示的地物，将其正射投影位置的几何形 状相似地描绘在图上，或将其边界位置表示在图
上，边界内绘上相应符号；
不能依比例表示的地物，在图上以相应的地物符号
表示在地物中心位置；

• 规则的几何图形符号(圆形、正方形、三角形等)，以 图形几何中心为实地地物的中心位置，底部为直角的 符号(独立树、路标等)，以符号的直角顶点为地物的 中心位置。 • 几何图形组合符号(路灯、消防栓等)，以符号下方图 形的几何中心为地物的中心位置。 • 宽底符号(烟囱、岗亭等)，以符号底部中心为地物的 中心位置。 • 下方无底线的符号(山洞、窑洞等)，以符号下方两端 点连线的中心为地物的中心位置。
l 1 1 L Ll M
由此可见，不同比例尺的地形图其比例尺精 度不同。大比例尺地形图上所绘地物、地貌 要比小比例尺地形图上的更精确详尽。 比例尺的精度
比例尺 比例尺精度 （m） 1:500 0.05 1:1 000 0.1 1:2 000 0.2 1:5 000 0.5
8.1.1.3 比例尺精度
8.1.1 比例尺
定义
形式 精度
8.1.1.1 比例尺定义
图上一段直线的长度（l）与地面上相应线段的 水平长度(L)之比
ห้องสมุดไป่ตู้
8.1.1.2 比例尺形式
数字比例尺
图示比例尺
8.1.1.2 比例尺形式
• 数字比例尺
l 1 1 L Ll M
数字比例尺一般用分子为1的整分数形式表示
和绘图与印刷的能力。其中，人眼的分辨能
力是主要的因素。
8.1.1.3 比例尺精度
由对人眼的分辨能力的分析可知，在一般情 况下，人眼的最小鉴别角θ=60"。若以明视距 离250mm计算，则人眼能分辨出的两点间的 最小距离约为0.1mm。 把某种比例尺地形图上0.1mm所对应的实地 投影长度，称为这种比例尺地形图的最大精 度，或称该地形图比例尺精度。
• 地形图上的线段与实地对应线段投影长度之间的换算，

排 球 场
某 校 园 部 分 平 面 图
图书馆
流体力学 实验室 第七教学楼
水泵实验室
学生处
环工
计算机中心
第三节 全站仪数字化测图简介
一、数字测图概述 地形测量是利用测量仪器对地球表面局部区域内
各种地形进行测定，并按一定的比例尺缩小，绘制 成地形图的过程。 二、数字测图的特点 效率高 使用方便 精度高 促进了学科发展
2 野外数据采集
野外数据采集时，既要记录距离、水平角和竖直角，同 时还要记录点号、编码、连接点和连接线型四种信息。其 中连接点是记录与观测点相连接的点号，连接线型是记录 测点与连接点之间是以直线、曲线还是以圆弧相连。
法内插确定其它等高线通过点。
•32.1 •30.2
•28.7
• 38.5
•42.8
•38.8
•35.2
•38.4
•39.9
•37.1
•32.5
•35.1
•36.2
•34.5
•25.0
•27.2
•31.8
•18.2
•25.9
•29.7
等高线勾绘
• 33.1
30.1•
• 30.8
•29.8
四、增设测站点
10cm
10cm
2、展绘控制点
A2 1525.512
A1 1531.285
3、检查
控制点展绘后，应进行检核。 用比例尺在图上量取： 1、相邻两点间的长度，和已知的距离相比较，其差值不 得超过图上的0.2mm。 2、每个方格边长，和已知的距离相比较，其差值不得超 过图上的0.2mm。 3、每个方格对角线间的长度，和已知的距离相比较，其 差值不得超过图上的0.3mm。

1.数字测图的特点 （1）实现测图的自动化 （2）实现了测图数字化 （3）实现了高精度
二、数字测图（DSM）系统
数字测图（DSM）系统是以计算机为核心，由地形数据采 集设备和成果设备而组成，在软件的支持下，对地形空 间数据进行采集处理，编辑成图，输出和管理的测绘系 统。

野外数据采集系统
处理系统
输出设备



④观测。用经纬仪瞄准标尺，读取上丝、下丝、中丝读数， 读取水平度盘读数、竖盘读数。在观测过程中，应检查定 向是否为0°00′,其不符值不得超过5'，否则应重新定向。 ⑤记录。记录者将观测数据记入手簿（表7－8），并把地 形名称填入备注栏。 ⑥计算。按视距测量的公式，计算水平距离、碎部点的高 程，并填入表7－8相应栏内。将展点所需数据立即报给绘 图员。
0.2mm
二、经纬仪测绘法
1.碎部点的选择
碎部测量就是测定碎部点的平面位置和高程。地形图的质量在 很大程度上取决于立尺员能否正确合理地选择地形点。 地形点应选在地物或地貌的特征点上 地物特征点地物轮廓的转折、交叉和弯曲等变化处的点及独立 地物的中心点。 地貌特征点是控制地形的山脊线、山谷线和倾斜变化线等地性 线上的最高、最低点，坡度和方向变化处，以及山头和鞍部等 处的点。
2.测绘方法
极坐标法：用经纬仪直接 测定各碎部点相对于 已知方向的水平角、 视距尺读数和竖直角， 计算出水平距离和高 程，绘图员根据所测 水平角、平距，利用 半圆仪将碎部点描绘 在图板上
经纬仪测绘法
上丝读数 中丝读数 下丝读数
竖直角
B i b 水平角 A a



一个测站上的观测步骤如下： ①安置仪器。安置经纬仪于测站A点，对中、整平、 量取仪器高读数至厘米）并记入碎部测量手簿。在测 站附近安置图板。 ②定向。将经纬仪瞄准另一个控制点B，使水平度盘 读数为0°00′。 ③立尺。立尺员先观察测站附近的地形情况，与观测 员共同商定跑尺的范围、路线，然后在选定的碎部点 上立标尺，尽量做到跑尺有顺序、不漏点，一点多用， 方便绘图。立尺点与测站间的视距长度应不超过表7 －4中规定的最大视距。
