塑料瓶盖注塑模具设计

ug注塑模具设计实例以下是一个简单的注塑模具设计实例，模具设计的基本概念和步骤。

设计案例：一个简单的塑料瓶盖模具1. 确定产品尺寸和形状产品是一个简单的塑料瓶盖，直径为20mm，高度为3mm。

瓶盖表面有纹理，以增加摩擦力，方便开启。

2. 确定模具结构模具采用典型的双板模结构，由动模板和定模板组成。

动模板上设有型腔，定模板上设有浇口和流道。

3. 确定型腔布局由于瓶盖尺寸较小，可以采用一模一腔的布局。

型腔布置在动模板上，浇口和流道布置在定模板上。

4. 设计浇口和流道浇口和流道的设计需要考虑塑料的填充和流动。

本例中，采用点浇口，浇口直径为1mm，流道直径为4mm。

5. 设计推出机构推出机构用于将成型后的产品从模具中推出。

本例中，采用推杆推出，推杆直径为8mm，数量为4个。

推杆安装在动模板上，推出时推动瓶盖脱离型腔。

6. 设计冷却系统冷却系统用于将成型过程中的热量从模具中带走，防止产品变形和开裂。

本例中，采用水管冷却，水管直径为4mm，布置在动模板和定模板上。

7. 设计排气系统排气系统用于将成型过程中的气体从模具中排出，防止气体的积聚和压力的升高。

本例中，采用排气槽，排气槽直径为2mm，数量为4个。

排气槽布置在定模板上。

8. 设计模具零件加工工艺性模具零件的加工需要考虑其工艺性。

本例中，采用数控加工中心进行加工，材料选择不锈钢。

9. 设计模具装配工艺性模具装配需要考虑其工艺性。

本例中，采用螺钉连接动模板和定模板，并使用定位销进行定位。

以上是一个简单的注塑模具设计实例，希望能帮助您更好地理解模具设计的基本概念和步骤。

摘要本次设计的课题为瓶子和瓶盖塑料模具的设计。

瓶子的形状是腔大口小，要是采用普通的注射模设计，型芯将难以脱离。

虽然可以采用变型芯，但那样会使模具成本大幅度增加，且设计难度比较大。

因此瓶子模具为上吹型中空吹塑模具，采用嵌块式结构，铸造水路冷却，结构简单，耐用，便于更换部件，生产效率比较高。

模具由动模板、定模板、切割环、模口嵌块、模底嵌块、密封垫板以及固定板等部件组成。

瓶盖可以采用普同注射设计，但由于其内部有螺纹，不易采用强行脱模。

因此瓶盖模具是两板式，采用旋转脱模的注射模具。

该模具自动化程度比较高，效率比较高。

该模具由定模板、动模板、支撑板、齿轮轴，圆柱齿轮、圆锥齿轮、齿条等一系列零部件组成。

关键词：定模板动模板嵌块冷却旋转脱模AbstractThe program of this design is Φ the medicine bottle of 146.6 and the plastic pattern of its cap have design . the shape of medicine bottle is cavity big mouth little, if design , type core with ordinary injection mould will be hard slip away . may adopt though change type core, can but so make mould cost increase substantially, design difficulty just compare big. therefore the mould of medicine bottle is blow type hollow blow mould mould, adopt inlay piece type structure, casting waterway cool , structure simple, durable, change parts easily, production efficiency is ring and mould high fairly. mould from the fixed die board and board of movable mould , cut mouth inlay piece and mould base inlay piece, gaskets board as well as the etc. parts of fixed head form . cap may adopt general inject design together, but have thread because of its inside, do not be easy adopting force take off mould. therefore cap mould is two board type, adopt spin take off the injection mould of mould have . this mould automation level is mould high fairly, efficiency is high fairly. this mould from fixed die board, the board of movable mould, gripper shoe, gear axle, cylinder gear, cone gear, rack and such a series of component composition. Keywords: the fixed die board board of movable mould inlay piece cool spin take off目录0．前言 (4)1. 总体方案论证 (6)1.1水瓶的模具方案论证 (6)1.1.1水瓶的设计原理 (6)1.1.2水瓶的方案选择 (6)1.2 瓶盖的模具方案论证 (7)1.2.1 瓶盖的模具设计原理 (7)1.2.2 瓶盖的模具方案比较 (7)2水瓶的模具设计说明 (9)2.1中心入料式机头 (9)2.2材料的选择和矿泉水瓶的测绘 (9)2.3注射机的选择 (10)2.4型坯下垂与膨胀比 (10)2.4模具型腔 (11)2.4.1分型面 (11)2.4.2型腔表面 (11)2.4.3型腔尺寸 (11)2.5模具底部嵌块 (12)2.6模具颈部嵌块 (13)2.7模具排气 (13)2.8模具的冷却 (15)2.9挤出吹塑机械的操作与保养 (16)2.9.1开机与停机 (16)2.9.2吹塑模具的保养 (17)3瓶盖的模具设计 (18)3.1注塑机的选择与型腔个数的计算 (18)3.2浇注系统设计 (20)3.3冷料井及浇注系统的拉料杆 (22)3.4浇口的设计 (22)3.5制品形状的冷却 (24)3.6导向装置的设计 (25)3.7螺纹退芯的设计 (25)3.8注塑机操作过程注意事项 (27)3.9模具的保养 (27)4.预期效果 (28)5.结论 (29)6.工作小结 (30)致谢 (31)参考文献 (32)附件清单 (33)0．前言12月11日，中国正式成为世贸组织成员。

瓶盖注塑模具设计1. 引言注塑模具是一种用于制造塑料制品的工具，常用于生产各种类型的瓶盖。

瓶盖注塑模具设计的目标是实现高效、精确和可靠的生产过程，以满足市场的需求。

本文档将介绍瓶盖注塑模具设计的关键要素，包括模具的结构、选材、制造工艺和检验方法等。

2. 模具设计要素在进行瓶盖注塑模具设计之前，需要考虑以下几个要素：2.1 瓶盖形状和尺寸瓶盖的形状和尺寸将直接影响到模具的设计。

设计师需要根据瓶盖的要求确定模具的尺寸和形状，包括瓶盖的直径、高度、壁厚等。

2.2 模具结构模具的结构决定了瓶盖的成型过程和质量。

常见的模具结构包括单腔模具、多腔模具和家模具等。

不同的模具结构会影响到注塑工艺和成本。

2.3 材料选用模具的选材是瓶盖注塑模具设计的重要环节。

常用的模具材料包括优质钢材和合金钢等。

合理选择材料能够提高模具的硬度、耐磨性和使用寿命。

2.4 模具制造工艺模具制造工艺决定了模具的精度和寿命。

常见的模具制造工艺包括加工中心加工、电火花加工和线切割等。

合理选择工艺可以提高模具的制造效率和质量。

2.5 模具调试和调整模具调试和调整是确保瓶盖注塑模具正常运行的关键环节。

设计师需要根据生产工艺和成型效果进行模具调试和调整，以提高模具的稳定性和生产效率。

3. 模具制造过程瓶盖注塑模具的制造过程主要包括以下几个步骤：3.1 模具设计在模具设计阶段，设计师需要根据瓶盖的要求和生产工艺，绘制出模具的结构设计图，确定模具的尺寸、形状和材料。

3.2 模具加工模具加工是将设计好的模具结构图转化为实际模具的过程。

常见的模具加工方法包括数控机床加工、车床加工和磨床加工等。

通过精密加工，可以保证模具的精度和质量。

3.3 模具装调模具装调是将制造好的模具安装到注塑机上，并进行调试和校准的过程。

在这个过程中，操作人员需要调整模具的位置、温度和注塑参数，以确保模具的正常运行和瓶盖的质量。

3.4 模具测试模具测试是对制造好的模具进行性能测试的过程。

技术要求；1、材料：PP2、产量：10万件3、未注公差尺寸按GB/T14486-1993中MT6。

4、要求塑件表面不得有气孔、熔接痕、飞边等缺陷，不得有明显的浇口痕迹。

图1图21.对塑件的工艺性分析1.1塑料品种：PP颜色：绿色、红色基本特性：聚丙烯无色、无味、无毒。

外观似聚乙烯，但比聚乙烯更透明、更轻。

密度仅为0.90～0.91g/cm3。

它不吸水，光泽好，易着色。

聚丙烯具有聚乙烯所有的优良性能，如卓越的介电性能、耐水性、化学稳定性，宜于成形加工等；还具有聚乙烯所没有的许多性能，如屈服强度、抗拉强度和硬度及弹性比聚乙烯好。

定向拉伸后聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度。

熔点为164℃～170℃，耐热性好，能在100℃以上的温度下进行消毒灭菌。

其低温使用温度达-15℃，低于-35℃时会脆裂。

聚丙烯的高温绝缘性能好，而且由于其不吸水，绝缘性能不受湿度的影响，但在氧、热、光的作用下极易解聚、老化，所以必须加入防老化剂。

成形特点：1）成形加工性好，可以用注射、挤出、吹塑及真空成形等方法加工；2）吸湿性小，可能发生熔体破裂，长期与热金属接触容易分解；3）比聚乙烯流动性好，溢边值0.03mm，压力对熔体粘度比温度影响显著，应在较高压力下成形；4）冷却速度快，浇注系统及冷却系统应缓慢散热，适当延长冷却时间，以稳定尺寸；5）收缩率大且波动范围大，方向性明显，易发生缩孔、凹陷及变形；6）应注意控制成形温度，料温低时方向性明显，尤其低温高压时更显著，模温低于50℃时，塑件表面不光泽，易产生熔接不良和流痕，模温高于90℃时易发生翘曲和变形；7）塑件壁厚应均匀，避免缺口和尖角，防止应力集中，塑件内不能有铜质嵌件，聚丙烯与铜接触后会变脆；8）取向显著，不宜采用直接浇口，否则浇口附近残余应力大，易使塑件翘曲变形。

1.2塑件尺寸精度：塑件有7尺寸标注，按标准GB/T14486-1993中属于一般精度，按MT6级精度。

第一章绪论1塑料模具设计与制造在国民经济中的地位和作用目前在国民经济的各个部门中都广泛地使用着各式各样的塑料制品。

特别是在办公机器、照相机、汽车、仪器仪表、机械制造、交通、通信、轻工、建筑业产品、日用品以及家用电器行业中的电视机、收录机、洗衣机、电冰箱和手表的壳体等零件，都已经想胜利、塑料化方向发展。

近几年来，由于工程塑料制件的强度和精度等都得到很大提高，因而各种工程塑料零件的使用范围正在不断扩大，预计今后随着微型电子计算机的普及和汽车的轻型化，塑料制件的使用范围将会越来越大，塑料工业的生产量也将迅速增长，塑料的应用将覆盖国民经济所以部门，尤其在国防和尖端科学科技领域中有越来越重要的地位。

塑料模具的现代设计与制造和现代塑料工业的发展有极密切关系。

塑模是现代塑料工业生产中的重要工艺装备，塑模工业是国民经济的基础工业。

用塑模生产成形零件的主要优点是制造简便、材料利用率高、生产率高、产品的尺寸规格一致，特别是对大批量生产的机电产品，更能获得价廉物美的经济效果。

塑模也是成型塑料制品的主要工具，它的结构和加工精度对塑件的质量和生产效率等有直接的关系。

因而世界各国对塑模的设计与制造技术都极为关注。

近年来国外对塑模的热浇道系统、温度控制系统、应用数控机床加工及减少热处理变形等方面都作了许多探索，并取得了一定的效果。

2．塑料成型技术的发展趋势在现代塑料制件的生产中，合理的加工工艺，高效的设备，先进的模具是必不可少的三项重要因素，尤其是塑料模具对实现塑料加工工艺要求，满足塑料制件的使用要求，降低塑料制件的成本起着重要的作用。

一副好的注塑模具可成型上百万次，这与模具的设计，模具材料及模具的制造有很大的关系，从塑料模的设计，制造及模具的材料等方面考虑，塑料成型技术的发展趋势可简单地归纳为以下几个方面。

⑴．刚形表面加工向精密自动化方向发展⑵．光整加工向自动化方向发展⑶．反向制造工程制模技术的发展⑷．模具CAD/CAM技术将有更快发展⑸．模具生产专业化，标准化程度不断提高⑹．模具粗加工向高速方向发展按照塑料制品成型加工方法的不同，通常可将塑料模分为以下6大类型。

瓶盖注塑模具设计瓶盖注塑模具设计是一项关键的制造技艺，该技术被广泛应用于瓶盖生产行业。

该技术的成功需要经验丰富的设计团队和设备的精湛制造，遵循一定的规范和标准，以确保生产出高质量的瓶盖产品。

注塑模具的设计制造可以分为以下步骤：１.进行模具项目的调查研究。

在瓶盖注塑模具设计中，需要了解瓶盖的类型、尺寸、形状和样式。

２.确定模具成本和设计时间。

该步骤涉及到生产成本、制造周期、所需用材和生产的数量等参数。

３.设计模具的三维图。

先完成模具的原理图和技术方案图，再通过CAD软件进行三维建模。

４.模拟模具制造的过程。

该步骤的作用是检测该模具的设计是否符合生产规范，以珍撤销昂贵修补的必要和预测出未来可能出现的问题。

５.计算模具结构参数。

该步骤根据模具的结构计算出所需的尺寸和其他参数，以保证产出瓶盖产品的质量和精度。

６.完成模具制造并进行测试。

将设计好的模具进行生产并进行制造质量测试，以确保模具质量符合生产标准。

７.按照客户要求进行调整。

在完成模具生产后，对其进行修改和调整以满足客户的要求。

瓶盖注塑模具设计的需要考虑各种因素。

例如模架、模具部件、模具材料、尺寸和胶管尺寸等。

在设计模具时，必须保证有适当的空间以便于后期修复和调整。

模具的结构和制造质量是直接影响到瓶盖生产工艺和产品精度的因素之一。

使用高质量的钢材和其他金属材料使得模具的抗压、抗腐蚀和氧化能力更强。

在制造模具时还需要保证其精度和质量在高温和高压条件下仍然能够稳定性工作，保证生产稳定和高效率。

总之，瓶盖注塑模具设计是一项非常重要的制造工艺，需要高度专业的技术知识和经验。

通过合理设计和细致制造，可以生产出高精度、高质量的瓶盖产品。

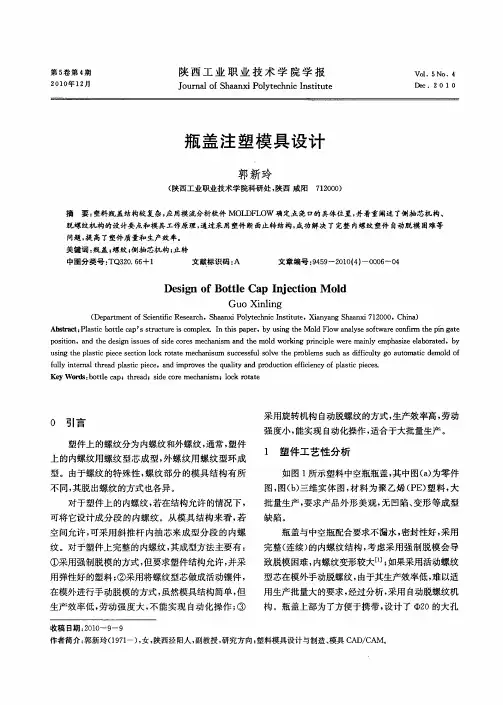

塑料瓶盖的注塑模设计
本文将介绍塑料瓶盖的注塑模设计，主要包括模具结构设计、材料选择、加工工艺和质量控制等方面。

一、模具结构设计
塑料瓶盖的注塑模有两部分组成：注塑机侧模和移动模。

侧模由模板、模座、导向机构、射嘴和喷嘴组成。

移动模包含模板、模座、导向机构和射针等。

在设计时需要考虑的是塑料瓶盖的结构，包括拉丝环的位置、塞子的形状和直径等。

同时也需要考虑注塑机的尺寸，确保模具与注塑机的匹配。

二、材料选择
注塑模的材料需要具备高硬度、高耐磨、高耐腐蚀、高耐热和高精度等特性。

常用的材料有工具钢、合金钢、铝合金等。

不同的材料适用于不同的注塑产品，需要根据具体情况选择合适的材料。

三、加工工艺
在加工注塑模时，需要严格按照设计图纸进行制造。

首先进行铣床加工，对模板进行精度加工；接下来进行电脉冲加工，对导向孔、定位孔等进行精度加工；最后进行磨床加工，对加工表面进行精度加工。

在加工中需要严格控制尺寸，确保模具制造出来的瓶盖符合要求。

四、质量控制
对于注塑模的质量控制需要有严格的控制措施，包括在制造过程中对材料进行材质检测，进行制造工艺检测，对模具的加工、验收和防腐处理等工序进行检查。

在使用过程中需要对模具进行定期维护和保养，确保模具的使用寿命和稳定性。

同时也需要进行模具的性能测试和使用情况分析，以便提高模具使用效率和生产效益。

综上所述，塑料瓶盖的注塑模设计需要注意模具结构设计、材料选择、加工工艺和质量控制等方面，根据具体情况选择合适的制造方案，确保生产的塑料瓶盖达到设计目标。

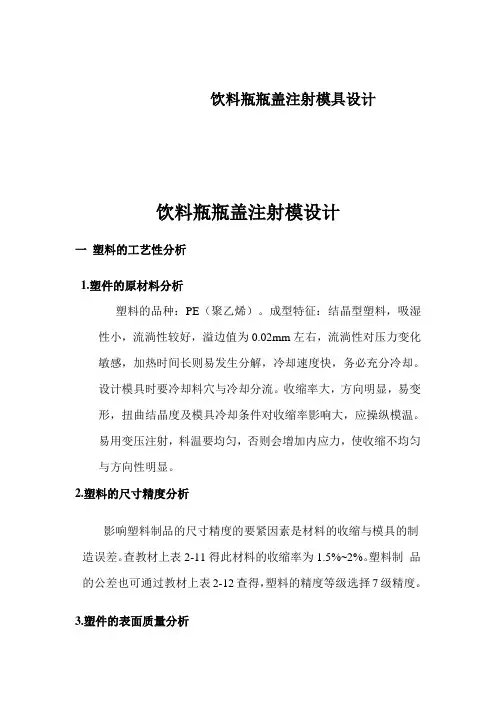

饮料瓶瓶盖注射模具设计饮料瓶瓶盖注射模设计一塑料的工艺性分析1.塑件的原材料分析塑料的品种：PE（聚乙烯）。

成型特征：结晶型塑料，吸湿性小，流淌性较好，溢边值为0.02mm左右，流淌性对压力变化敏感，加热时间长则易发生分解，冷却速度快，务必充分冷却。

设计模具时要冷却料穴与冷却分流。

收缩率大，方向明显，易变形，扭曲结晶度及模具冷却条件对收缩率影响大，应操纵模温。

易用变压注射，料温要均匀，否则会增加内应力，使收缩不均匀与方向性明显。

2.塑料的尺寸精度分析影响塑料制品的尺寸精度的要紧因素是材料的收缩与模具的制造误差。

查教材上表2-11得此材料的收缩率为1.5%~2%。

塑料制品的公差也可通过教材上表2-12查得，塑料的精度等级选择7级精度。

3.塑件的表面质量分析塑件外表面要求粗糙度较低，表面光滑，内表面要求低点。

4.塑件结构的工艺性分析结构简图如图所示瓶盖主体外侧均匀分布120个增大摩擦力的防滑筋，瓶盖顶部有商标名称ZSM的字样。

瓶盖下部有一防伪圈与瓶盖主体通过8个直径为1mm高1mm的小圆柱相连，防伪圈内侧有8个均匀分布长为3mm直径为1.5mm的半圆形凸台。

瓶盖内部有螺呀为半圆形的螺纹及高为4mm截面直径为1mm的防伪圈与瓶子内径严密配合，而高为1mm，截面直径1mm的防伪圈与瓶子外径严密配合防止漏水。

综上所述可使用注射成型加工。

二确定成型设备选择与模塑工艺规程编制1.计算塑件体积与质量cmV=3.05 3M=2.9g选择注射机为SZ-30理论注射容积为373cm ，实际注射质量为33g ，螺杆直径为26 mm ，塑化能力3.6g/s ，注射压力170MPa 螺杆转速10~160r/min,螺杆行程70 mm ，锁模力为320KN ，拉杆有效间距300300⨯2mm ，模板行程110 mm ，模具最小厚度80 mm ，模具最大厚度110 mm ，最大开距220 mm ，模扳尺寸400400 ⨯2mm ，顶出行程50 mm ，喷嘴半径为12 mm ，高为2 mm 。

瓶盖注塑模具设计论文1 塑件结构分析图1所示塑件为某饮料瓶瓶盖，材料为PE( 聚乙烯) ，重量为2.9g。

瓶盖主体外侧均布120个增大摩擦力的防滑筋，瓶盖顶部有商标名称ZSM的字样。

瓶盖下部有一防伪圈与瓶盖主体通过8个直径φ1mm 高1mm 的小圆柱相连，防伪圈内侧有8个均布长为3mm 直径为φ1.5mm 的半圆形凸台。

瓶盖内部有螺牙为半圆形的螺纹及高为4mm、截面直径为φ1mm 的防伪圈与瓶子内径严密配合，而高为1mm，截面直径φ1mm 的防伪圈与瓶子外径严密配合防止漏水。

2 模具结构设计根据塑件形状、精度、大小、工艺要求和生产批量，模具设计时考虑如下几方面。

2.1 型腔数目及排列方式瓶盖作为包装容器大批量生产，宜采用一模多腔，考虑现有注塑机的锁模力、注射量及瓶盖的精度和经济性因素，确定为1模10腔，型腔排列方式为“一字形”。

2.2 浇注系统设计根据塑件结构，模具设计成三板式采用点浇口，浇口设置在塑件顶部正中央位置，点浇口可显著提高熔体的剪切速率，使熔体粘度大为降低有利于充模，对于PE 这样对剪切速率敏感的熔体尤为有效。

并且塑件作为包装容器，外观质量要求高，点浇口的残留痕迹小，可确保塑件的表面质量，脱模时浇口处自动拉断，便于实现制品生产过程的自动化，提高了生产效率，增加了经济效益。

采用非平衡浇注系统，型腔排列紧凑，减小了模具尺寸，为了能使各个型腔能同时均衡地充满，采用BGV(Balanced Gat Value) 法通过人工修改各个型腔浇口尺寸达到平衡。

利用冷料穴储存前锋冷料。

2.3 冷却系统设计模温调节系统直接影响到制品的质量和生产效率。

为提高型腔的冷却效率，采用如图2 所示的冷却回路，一条回路的进口位于另一条回路的出口附近；根据塑件形状及模具结构限制，定模冷却水道直径为φ12mm( 见图2) ，与模外软管连接形成循环冷却。

动模型芯直径较细，采用如图3 所示的钢管冷却方式，在型芯中心压入热导性能好的软铜芯棒，并将芯棒的一端伸到冷却水孔中冷却。

矿泉水瓶盖注塑模具改进设计矿泉水瓶盖注塑模具改进设计矿泉水瓶盖是我们日常生活中常见的一种包装物，随着工业化的快速发展，矿泉水生产也愈发广泛，瓶盖的制造也成为了各大厂商必备的生产环节。

由于矿泉水市场竞争激烈，为了追求更好的用户体验，瓶盖的质量、手感、封口能力等性能要求越来越高。

在这种背景下，矿泉水瓶盖注塑模具的改进设计显得非常重要。

矿泉水瓶盖注塑模具是注塑制造中的关键工具，它是注塑成品的关键所在。

一款设计优良的矿泉水瓶盖注塑模具不仅可以提高生产效率，还可以提高产品质量，降低成本，增强市场竞争力。

因此，瓶盖注塑模具的改进设计是一个持续不断的过程，需要不断地调整和提升。

首先，我们需要考虑矿泉水瓶盖注塑模具的材料选择。

目前市场上主要的注塑模具材料有铝、钢、塑料等，每种材料的优缺点都不同，需要根据自身的生产需求而选择。

钢材模具硬度高、耐磨性好、使用寿命长，但制造成本较高；铝材模具成本较低，容易加工，但耐磨性较差；塑料模具成本最低，但耐磨性和使用寿命较短。

因此，需要根据生产情况和经济性等方面综合考虑，选择合适的注塑模具材料。

其次，矿泉水瓶盖注塑模具的结构设计也具有重要意义。

模具的结构设计直接影响产品的产生，优秀的结构设计可以降低模具的生产成本，简化生产流程，提高生产效率。

例如，在模具的设计中，应考虑到瓶盖的封口效果，瓶盖的外观质量，瓶盖的使用寿命等方面，合理布局模具结构，减少模具重量，防止浪费材料，提高整个生产线的效率。

另外，模具的制造工艺也非常关键。

注塑模具制造通常分为数控成型、电火花加工、抛光、组装等环节。

因此，在模具制造的过程中，需要考虑到每个环节的细节问题，以保证模具的精度和稳定性。

例如，在进行抛光加工时，要严格控制抛光的深度和效果，以确保瓶盖注塑之后的表面光滑度。

总之，矿泉水瓶盖注塑模具改进设计是一个相对来说比较繁琐的过程，需要注重细节，从而提高生产效率和产品质量。

可以说，注塑模具是生产的“重器”，优秀的注塑模具设计能够极大地提高生产效率和降低生产成本，从而增强企业的市场竞争力。

瓶盖塑料模具设计摘要1 瓶盖塑料模具设计1.1拟定模具的结构形式1.1.1 塑件成型工艺性分析该塑件是一塑料瓶盖，如图1所示，塑件壁厚属薄壁塑件，生产批量大，材料为聚乙烯（PE，在高密度聚乙烯中掺入了部分低密度聚乙烯，改善塑件的柔韧性），成型工艺性很好，可以注射成型。

1.1.2 分型面位置的确定根据塑件结构形式，分型面选在瓶盖的底平面，如图2所示。

1.1.3 确定型腔数量和排列方式(1) 型腔数量的确定该塑件精度要求不高，又是大批大量生产，可以采用一模多腔的形式。

考虑到模具制造费用，设备运转费低一些，初定为一模八腔的模具形式。

(2) 型腔排列形式的确定该塑件有两圈内螺纹，要使螺纹型芯从塑件上脱出，必须设计一套自动螺纹的齿轮传动结构，并且型腔的分布圆直径和齿轮分布圆直径相吻合，若采用一模八腔，型腔分布圆直径就相当大了，这样模具结构尺寸就比较大，加上齿轮传动系统，模具结构复杂，制造费用也很高。

但该塑件螺纹的牙型不高，且呈圆弧形牙，内侧突起与直径的比例约为5.26%（6.266.2628-⨯100% = 5.26%）。

因为所用材料为聚乙烯，材料弹性模量比较小，材质硬度不高，课采取强制脱模的方式，这也是注塑厂成型这种类型瓶盖的常用方法。

因此本设计采用推件板推出的强制推脱方法，型腔的排列方式采用双列直排，如图2所示。

1.1.4 模具结构形式的确定从上面分析中可知，本模具拟采用一模八腔，双列直排，推件板推出，流道采用平衡式，浇口采用潜伏式浇口或侧浇口，定模不需要设置分型面，动模部分需要一块型芯固定板和支撑板，因此基本上可确定模具结构形式为A型带推件板的单分型面注射模。

1.1.5 注射机型号的选定(1) 注射量的计算通过计算或Pro/E建模分析，塑件质量m1为2.8g，塑件体积V1=ρ1m=91.08.2 = 3.077cm3,流道凝料的质量m2还是个未知数，课按塑件质量的0.6倍来估算。

从上述分析中确定为一模八腔，所注射量为M = 1.6nm1= 1.6 ⨯8⨯2.8 = 35.84g 。

聚丙烯塑料瓶盖注塑模具设计【摘要】本文作者以某聚丙烯材质塑料瓶盖的结构入手，对其模具设计相关问题进行分析探讨，通过采用适当的方法生产出了合格的塑件，仅供参考。

【关键词】聚丙烯塑料模具设计1 塑料盖子成型工艺分析1.1 盖子的结构分析某材质为聚丙烯的塑料瓶盖塑件最大外形尺寸为53.5mm×42mm，分型面选择在塑件底面。

塑件外观质量要求较高，在注塑过程中，由于各种原因导致的缺陷主要有：飞边、熔接痕、银丝、翘曲、欠注和裂纹等。

其中与外观质量有关的缺陷主要有飞边、银丝、翘曲和裂纹，而模具结构是影响缺陷的原因之一。

塑件内顶部有m48的内螺纹，螺纹长度较小，为11.5mm，螺纹成型后的脱模难度较大，可能会增加模具结构的复杂程度。

1.2 塑件成型模具的关键点（1）要保证塑件的外观质量，需采用痕迹较小的点浇口或潜伏式浇口。

（2）对于本塑件，内螺纹的成型结构的设计关系到塑件质量和模具的成本。

（3）考虑到生产批量较大，需采用一模多腔，要注意模具各部分的布局，保证模具强度，缩小模具尺寸。

2 模具总体结构方案塑件生产批量较大，塑件本身尺寸较小，采用一模四腔成型，考虑提高浇口的加工工艺性和降低模具的故障率，采用点浇口成型，故需采用三板模（双分型面注塑模），模具中需增加二次定距分型机构。

由于pp材质较软，此塑件可以采用强制脱模，能大幅度地减小模具的设计难度，降低成本。

塑件外形简单、内腔尺寸较大，分型面简单，又因螺纹处采用强制脱模，脱模阻力较大，故采用推件板推出机构。

初步确定的模具的结构如图1所示。

3 模具关键结构详细设计3.1 二次定距分型机构的设计如图1所示，为保证浇注系统的顺利脱出，确定浇注系统分型面ⅰ先开，打开一定距离后，再开启塑件分型面ⅱ。

利用尼龙套17控制开模顺利，尼龙套与孔的摩擦阻力较大，能实现锁住塑件分型面的目的，尼龙套17上的锥形螺钉用于补偿其磨损。

分型面ⅰ的打开距离由定距拉杆18控制。

同时，设计了分流道推板13，利用限位螺钉15控制其距离，以实现将浇注系统推出模具。

塑料瓶盖模具设计塑料瓶盖是我们日常生活中常见的一种包装容器的盖子，广泛应用于饮料、化妆品、清洁剂等各个行业。

塑料瓶盖的模具设计是必不可少的一步，只有合理的模具设计才能生产出高质量的瓶盖产品。

本文将从塑料瓶盖模具的结构设计、材料选择和工艺参数等方面进行详细阐述。

一、塑料瓶盖模具结构设计1.中心定位部分：瓶盖的中心定位部分通常是在模具的中心位置，通过该部分可以保证瓶盖与瓶身的连接紧固性。

中心定位部分一般采用圆形或方形设计，具有适当的直径或边长。

2.螺纹结构：瓶盖上的螺纹通常用于与瓶颈上的螺纹相连接，以确保瓶盖的密封性和固定性。

螺纹结构的设计应考虑到螺纹的类型、高度和角度等参数，并且要与瓶颈上的螺纹完全匹配。

3.密封垫圈：瓶盖上的密封垫圈通常用于保持瓶盖与瓶口之间的密封性，防止液体泄漏。

设计密封垫圈时需要考虑到其直径和厚度等参数，确保密封效果良好。

4.撕开结构：一些瓶盖还具有撕开结构，可以方便用户开启瓶盖。

撕开结构的设计应考虑到开启力度和方向等因素，以保证用户可以轻松打开瓶盖。

二、塑料瓶盖模具材料选择1.模具基体：模具基体通常采用优质的合金钢材料，如国内常用的45＃钢、50＃钢、P20等，这些钢材具有较高的硬度和抗磨性，适合用来制作瓶盖模具。

2.螺纹部分：瓶盖上的螺纹部分需要使用耐磨耐腐蚀的材料，如不锈钢等，以提高螺纹的使用寿命。

3.密封垫圈：密封垫圈通常采用橡胶材料，如硅胶、丁腈橡胶等，这些材料具有较好的耐热性和密封性能。

三、塑料瓶盖模具工艺参数1.注塑温度：注塑温度是指瓶盖模具中塑料熔融的温度，通常采用热流道系统进行注塑。

注塑温度需要根据所用塑料的熔点来确定，一般在塑料的熔点以上10至20°C左右。

2.注塑压力：注塑压力是指注塑机在注塑过程中对塑料施加的压力，用于充填模具腔体。

注塑压力需要根据塑料的流动性和模具结构来确定，一般为塑料的2至3倍。

3.注塑速度：注塑速度是指注塑机在注塑过程中对塑料的进给速度，用于控制瓶盖的充填时间。

化妆品瓶盖塑料注射模具设计中期报告1. 引言1.1 主题背景及意义随着化妆品行业的快速发展，化妆品包装作为产品的重要组成部分，其市场需求量日益增大。

化妆品瓶盖作为包装的关键部分，具有保护内容物、便于使用和提升产品美观度的作用。

塑料注射模具作为生产化妆品瓶盖的主要工艺手段，其设计水平直接关系到瓶盖的质量、生产效率和成本。

本中期报告围绕化妆品瓶盖塑料注射模具的设计，旨在探讨如何优化模具结构、提高生产效率和降低生产成本，为化妆品瓶盖注射模具设计提供参考。

1.2 报告目的与内容概述本报告旨在对化妆品瓶盖塑料注射模具设计过程中的关键环节进行梳理和分析，明确设计要求、标准与规范，探讨模具结构设计、注塑成型工艺参数优化以及模具加工与试模等方面的问题。

报告内容主要包括以下几部分：1.分析化妆品瓶盖塑料注射模具的设计输入与输出，明确设计要求；2.介绍化妆品瓶盖模具的设计标准与规范，确保设计质量；3.针对模具结构设计，分析模具类型与结构，并对关键部件进行详细设计；4.探讨注塑成型工艺参数对产品质量的影响，并提出优化方法与实施策略；5.分析模具加工工艺及试模与调整过程，为实际生产提供指导；6.总结中期成果，并对后期工作展望。

本报告旨在为化妆品瓶盖塑料注射模具设计提供全面、详细的参考，以促进化妆品包装行业的持续发展。

2. 化妆品瓶盖塑料注射模具设计要求2.1 设计输入与输出化妆品瓶盖塑料注射模具的设计输入主要包括产品规格、使用性能、生产效率以及成本控制等方面。

产品设计输入的准确性直接关系到模具设计的成败。

设计输入： 1. 产品规格：包括瓶盖的尺寸、形状、颜色以及表面处理要求。

2. 使用性能：确保瓶盖的密封性、开启便利性以及重复使用性。

3. 生产效率：满足高速自动化生产线的需求，减少生产周期。

4. 成本控制：在确保产品质量的前提下，尽可能降低模具制造成本。

设计输出： 1. 模具设计图：包括模具的3D结构图和2D工程图，详细展示模具的每一个部件。

任务书目录1、塑件分析 (2)2、塑件材料的选择及材料特性 (3)3、塑件的形状尺寸计算 (5)4、型腔数目的确定及排布 (6)5、分型面的选择 (8)6、浇注系统的设计 (9)7、注射机的选择及型号和规格 (12)8、成型零部件的结构设计及工作尺寸计算 (14)9、导向机构的设计 (21)10、脱模机构的设计 (26)11、温控系统设计 (29)12、模具的闭模高度和开模行程的验算 (35)13、模具工作过程 (36)14、设计总结 (37)15、致谢 (38)16、参考资料 (39)一、塑件的分析该塑料制品为娃哈哈纯净水瓶盖，其塑件的结构以及表面形状较为简单，整个塑件呈筒状，整个塑件高达15mm，外径为28mm，壁厚2mm，中间衔接部分以圆弧过渡。

作为实用零件对其尺寸公差没有太严格的要求，故在本次设计中可以忽略此方面的考虑，以降低模具的加工制造成本。

且塑件本身壁厚较小、均匀，适合于大批大量的注塑模具生产。

壁厚分析塑件的壁厚对塑件质量的影响很大。

壁厚过小，成型时熔融塑料流动阻力大，充模困难，特别是大型且形状复杂的塑件更为突出。

壁厚过大，不但浪费原料，而且增加冷却时间，更重要的是塑件产生气泡、缩孔、翘曲变形等缺陷。

查相关手册可知，该塑件的壁厚均为2mm 在其最小壁厚范围内。

因此，该塑件符合注塑模具成型的厚度条件。

圆角分析为了避免应力集中，提高塑件的局部强度，改善熔体的流动情况且便于脱模，在塑件各内外表面的连接处，应采用过渡圆弧。

塑件上的过渡圆弧对于模具制造也是必要的。

在无特殊要求时，塑件连接处均应有不小于0.5～1mm的圆角。

按照圆角的设计原则：一般外圆弧半径应是厚度的1.5倍、内圆弧半径应是厚度的0.5倍。

本次设计要求该塑件的内外圆弧半径结合生产实际来设计，根据现有的生产力状况以及条件设备，此塑件的内外过渡圆弧是小半径为0.5mm，适合注塑制品的结构和工艺要求。

二、塑件材料的选择及材料特性材料的选择：该塑件在尺寸上要求比较高,且在长期的使用过程中需要较高的强度和硬度，也要求有一定的耐磨性，在保证塑料制品的功能和性能的同时还要考虑到加工生产、成本和供应，综合上述各方面的考虑和甄选以及结合工厂的实际生产，选用收缩率较小、综合性能优良、在工程技术中应用广泛的塑料LDPE（低密度聚乙烯）。

塑料瓶盖注塑模具设计绪论1.本课题的意义、目的及应达到的要求本设计主要意义是在我们学习完模具设计与制造的所有专业课之后，总结条理以前我们所学的知识，使之成为一个系统的理论体系，以便于我们在以后的工作中使用。

同时也让我们对模具的设计与制造有了初步的了解，掌握了查阅资料和使用工具书以及手册的能力。

【1】本设计的目的是在学生毕业前夕，将通过毕业实习和毕业设计的实践性环节，对医学知识进行全面的总结和应用，提高综合能力的培训以及扩大模具领域的新知识。

具体的要求是：1．系统总结，巩固过去所学的基础课和专业课知识。

2．运用所学的知识解决模具技术领域内的实际工程问题，以此进行综合知识的训练。

3．通过某项具体工程设计和实验研究，达到多种综合能力的培养，掌握设计和科研的基本过程和基本方法。

4．提高和运用与工程技术有关的人文科学，价值工程和技术经济的综合知识。

2 本课题的国内外现状2.1我国塑料模具工业的发展现状我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。

在大型模具方面已能生产48英寸大屏幕彩电塑壳注射模具、6.5Kg大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具，精密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。

注塑模型腔制造精度可达0.02mm～0.05mm，表面粗糙度Ra0.2μm，模具质量、寿命明显提高了，非淬火钢模寿命可达10～30万次，淬火钢模达50～1000万次，交货期较以前缩短，但和国外相比仍有较大差距，（1）成型工艺方面：多材质塑料成型模、高效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。

气体辅助注射成型技术的使用更趋成熟，电视机外壳以及一些厚壁零件的模具上运用气辅技术，一些厂家还使用了C-MOLD气辅软件，取得较好的效果。

但总体上热流道的采用率达不到10%，与国外的50%～80%相比，差距较大。

（2）在制造技术方面：CAD/CAM/CAE技术的应用水平上了一个新台阶，以生产家用电器的企业为代表，陆续引进了相当数量的CAD/CAM系统，美国EDS的UG Ⅱ、美国Parametric Technology公司的Pro/Engineer、美国CV公司的CADS5、以及一些塑模分析软件等等。

塑料瓶盖的注塑模设计塑料瓶盖是我们日常生活中必不可少的一种物品，它们的外形各异，但其中最常见的就是圆形和方形的瓶盖。

而这些瓶盖的生产离不开注塑模设计。

注塑模是生产塑料制品的关键工具之一。

注塑模的设计包括模具结构设计和注意事项。

在瓶盖注塑模设计时需要考虑的问题种类多样，因此，本文将从以下几个方面来探讨塑料瓶盖的注塑模设计。

一、模具结构设计在瓶盖注塑模的设计中，模具结构设计是最基本也是最重要的。

模具结构设计主要包括模芯、模架、顶针、定位销、导柱、衬套等部分。

模芯是注塑模的核心部分，其作用是决定瓶盖的内部结构，一般需要根据瓶盖的形状和大小来确定模芯的形状和大小，以便给瓶盖内部形状切削加工留出空间，避免瓶盖变形。

模架是模具的骨架，它负责承受注塑时的压力和冲击。

在瓶盖注塑模中，模架需要设计得强度高，保证工作稳定，避免出现翘曲或弯曲等现象。

顶针是模具用来卸料的一种机构，它的作用是为了让瓶盖浇注的材料能够从模具中顺利脱离，为注塑后的下一步操作提供便利。

定位销和导柱都是模具的定位装置，用来固定和定位模具的移动位置，避免在注塑过程中移动，影响产品的质量。

衬套是模具的配件之一，它主要用于保护模具面和表面防止被瓶盖的材料腐蚀，同时可以提高模具的使用寿命。

二、注意事项在塑料瓶盖注塑模的设计中，还要特别注意一些问题。

首先，需要确定注塑机的型号和规格等参数，以确定瓶盖注塑的资料。

其次，需要确定瓶盖的设计参数，例如瓶盖的形状、尺寸、厚度等，以确定瓶盖注塑模的结构设计。

此外，还需要注意瓶盖注塑模的加工精度和加工工艺，不仅包括模具结构的加工，还包括与之配合的注塑机的加工工艺。

这些都是与塑料瓶盖的质量息息相关的。

三、生产过程瓶盖的注塑模设计完成后，就需要进行生产过程。

在生产过程中，还需要注意以下几点。

首先，需要掌握注塑机的使用方法，如何使用注塑机进行瓶盖注塑。

其次，需要合理调整瓶盖注塑模的参数，以适应瓶盖材料的特点。

最后，注塑过程中，需要及时对注塑机和注塑模进行保养与维护，避免出现故障。
