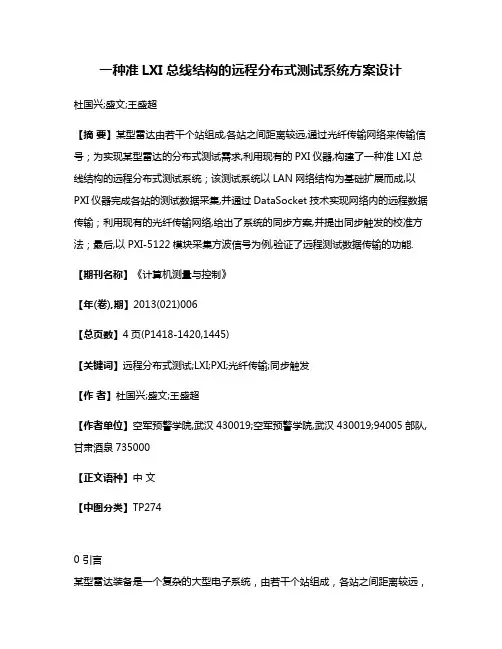

一种准LXI总线结构的远程分布式测试系统方案设计杜国兴;盛文;王盛超【摘要】某型雷达由若干个站组成,各站之间距离较远,通过光纤传输网络来传输信号；为实现某型雷达的分布式测试需求,利用现有的PXI仪器,构建了一种准LXI总线结构的远程分布式测试系统；该测试系统以LAN网络结构为基础扩展而成,以PXI仪器完成各站的测试数据采集,并通过DataSocket技术实现网络内的远程数据传输；利用现有的光纤传输网络,给出了系统的同步方案,并提出同步触发的校准方法；最后,以PXI-5122模块采集方波信号为例,验证了远程测试数据传输的功能.【期刊名称】《计算机测量与控制》【年(卷),期】2013(021)006【总页数】4页(P1418-1420,1445)【关键词】远程分布式测试;LXI;PXI;光纤传输;同步触发【作者】杜国兴;盛文;王盛超【作者单位】空军预警学院,武汉430019;空军预警学院,武汉430019;94005部队,甘肃酒泉735000【正文语种】中文【中图分类】TP2740 引言某型雷达装备是一个复杂的大型电子系统，由若干个站组成，各站之间距离较远，通过光纤传输网络来传输信号。
其设备量庞大且分布范围广，加上各站测试仪器资源不足，维修人员水平有限，给装备保障带来了一定的困难。
如果利用此装备现有光纤传输网络，组建一个远程测试系统［1］，将各站雷达设备的测试数据第一时间共享给远方的专家，通过专家远程指导测试与维修过程，将极大提高其检测维修的效率。
目前，国内传统的雷达测试系统主要是RS232、GPIB和VXI总线系统［2］。
RS232、GPIB总线系统体积大，数据传输速率低，VXI （VME Bus Extensionfor Instrumentation）仪器构建测试系统时，成本较高，且这些系统都无法实现异地测试仪器之间的同步。
而该型雷达各站之间距离远，且雷达信号的相干性对测试系统有同步要求，因此使用传统的测试总线系统难以实现对雷达整机的同步测试。
