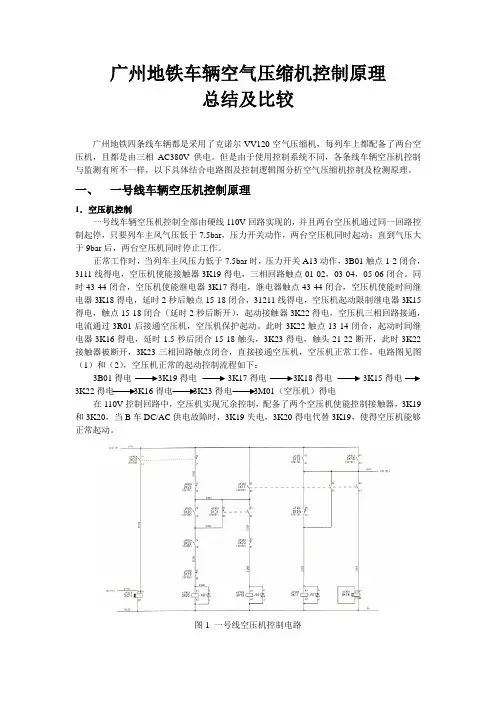

广州地铁车辆空气压缩机控制原理总结及比较广州地铁四条线车辆都是采用了克诺尔VV120空气压缩机,每列车上都配备了两台空压机,且都是由三相AC380V供电。
但是由于使用控制系统不同,各条线车辆空压机控制与监测有所不一样,以下具体结合电路图及控制逻辑图分析空气压缩机控制及检测原理。
一、一号线车辆空压机控制原理1.空压机控制一号线车辆空压机控制全部由硬线110V回路实现的,并且两台空压机通过同一回路控制起停,只要列车主风气压低于7.5bar,压力开关动作,两台空压机同时起动;直到气压大于9bar后,两台空压机同时停止工作。
正常工作时,当列车主风压力低于7.5bar时,压力开关A13动作,3B01触点1-2闭合,3111线得电,空压机使能接触器3K19得电,三相回路触点01-02,03-04,05-06闭合。
同时43-44闭合,空压机使能继电器3K17得电,继电器触点43-44闭合,空压机使能时间继电器3K18得电,延时2秒后触点15-18闭合,31211线得电,空压机起动限制继电器3K15得电,触点15-18闭合(延时2秒后断开),起动接触器3K22得电,空压机三相回路接通,电流通过3R01后接通空压机,空压机保护起动。
此时3K22触点13-14闭合,起动时间继电器3K16得电,延时1.5秒后闭合15-18触头,3K23得电,触头21-22断开,此时3K22接触器被断开,3K23三相回路触点闭合,直接接通空压机,空压机正常工作。
电路图见图(1)和(2),空压机正常的起动控制流程如下:3B01得电3K19得电3K17得电3K18得电3K15得电3K22得电3K16得电3K23得电3M01(空压机)得电在110V控制回路中,空压机实现冗余控制,配备了两个空压机使能控制接触器,3K19和3K20,当B车DC/AC供电故障时,3K19失电,3K20得电代替3K19,使得空压机能够正常起动。
图1 一号线空压机控制电路图2 一号线空压机控制电路2.空压机检测当控制回路微动开关3F10或3F11跳闸,或者三相回路微动开关3F31或3F30任何一个跳闸,CFSU就输出空压机故障信号,并在MMI显示。

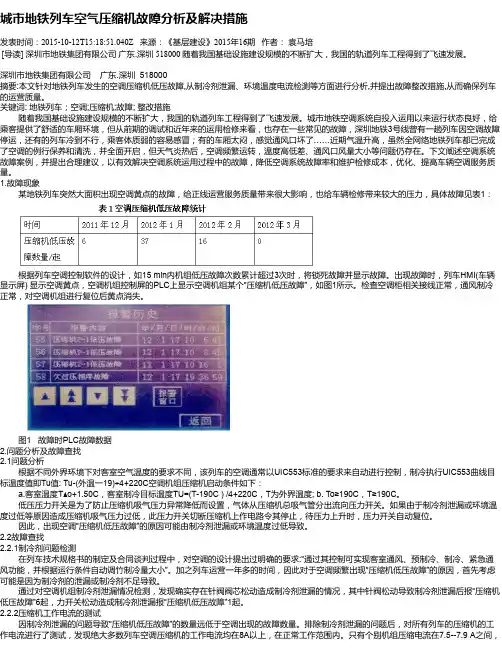

城市地铁列车空气压缩机故障分析及解决措施发表时间:2015-10-12T15:18:51.040Z 来源:《基层建设》2015年16期作者:袁马培[导读] 深圳市地铁集团有限公司广东.深圳 518000 随着我国基础设施建设规模的不断扩大,我国的轨道列车工程得到了飞速发展。
深圳市地铁集团有限公司广东.深圳 518000摘要:本文针对地铁列车发生的空调压缩机低压故障,从制冷剂泄漏、环境温度电流检测等方面进行分析,并提出故障整改措施,从而确保列车的运营质量。
关键词: 地铁列车;空调;压缩机;故障; 整改措施随着我国基础设施建设规模的不断扩大,我国的轨道列车工程得到了飞速发展。
城市地铁空调系统自投入运用以来运行状态良好,给乘客提供了舒适的车厢环境,但从前期的调试和近年来的运用检修来看,也存在一些常见的故障,深圳地铁3号线曾有一趟列车因空调故障停运,还有的列车冷到不行,乘客体质弱的容易感冒;有的车厢太闷,感觉通风口坏了……近期气温升高,虽然全网络地铁列车都已完成了空调的例行保养和清洗,并全面开启,但天气炎热后,空调频繁运转,温度高低差、通风口风量大小等问题仍存在。
下文阐述空调系统故障案例,并提出合理建议,以有效解决空调系统运用过程中的故障,降低空调系统故障率和维护检修成本,优化、提高车辆空调服务质量。
1.故障现象某地铁列车突然大面积出现空调黄点的故障,给正线运营服务质量带来很大影响,也给车辆检修带来较大的压力,具体故障见表1:根据列车空调控制软件的设计,如15 min内机组低压故障次数累计超过3次时,将锁死故障并显示故障。
出现故障时,列车HMI(车辆显示屏) 显示空调黄点,空调机组控制屏的PLC上显示空调机组某个“压缩机低压故障”,如图1所示。
检查空调柜相关接线正常,通风制冷正常,对空调机组进行复位后黄点消失。
图1 故障时PLC故障数据2.问题分析及故障查找2.1问题分析根据不同外界环境下对客室空气温度的要求不同,该列车的空调通常以UIC553标准的要求来自动进行控制,制冷执行UIC553曲线目标温度值即Tu值: Tu-(外温一19)÷4+220C空调机组压缩机启动条件如下:a.客室温度T o+1.50C,客室制冷目标温度TU=(T-190C ) /4+220C,T为外界温度;b. To≥190C,T≥190C。
论述地铁车辆空调系统的结构及典型故障案例解析地铁车辆是城市轨道交通系统中的重要组成部分,其空调系统是保障乘客行车舒适性的重要设备之一。
空调系统的结构和工作原理对地铁车辆的运行安全和乘客的乘车体验都有着重要的影响。
本文将针对地铁车辆空调系统的结构和典型故障案例进行论述和分析,以期为相关技术人员和爱好者提供参考。
一、地铁车辆空调系统的结构地铁车辆空调系统的结构包括空调压缩机、冷凝器、蒸发器、膨胀阀、控制系统等几个主要部件。
下面将对这些部件进行详细的介绍。
1. 空调压缩机空调压缩机是地铁车辆空调系统的心脏,其作用是将低温低压的蒸汽吸入,压缩成高温高压的蒸汽,然后排出。
通常使用的是往复式压缩机或者涡旋式压缩机。
2. 冷凝器冷凝器是将高温高压的蒸汽冷凝成高压液体,使其温度和压力下降。
冷凝器通常由管道和散热器组成,通过冷却水或者风冷方式来实现散热。
3. 蒸发器蒸发器在地铁车辆空调系统中的位置是比较重要的,它起着将制冷剂液体转化为低温低压蒸发气体的作用。
这样乘客乘坐的地铁车辆内部空气通过蒸发器就会被制冷。
4. 膨胀阀膨胀阀是空调系统中负责控制制冷剂流速和压力的关键部件。
通过膨胀阀的控制,使得制冷剂在冷凝器和蒸发器之间形成压力差,实现制冷效果。
5. 控制系统控制系统是地铁车辆空调系统的大脑,它通过传感器对车厢内外温度、湿度等参数进行监测,实现对空调系统的自动控制。
控制系统还包括故障诊断和报警功能,能够对系统故障进行及时处理。
1. 制冷效果差常见的导致地铁车辆空调制冷效果差的原因有:制冷剂不足、蒸发器堵塞、冷凝器散热不良等。
解决方法包括及时添加制冷剂、清洗蒸发器、加强冷凝器散热等。
2. 制冷剂泄漏制冷剂泄漏可能导致地铁车辆空调系统制冷效果变差、压缩机过热等问题。
解决方法需要找到泄漏点并加以修复,然后重新添加制冷剂并进行系统排气。
3. 压缩机故障地铁车辆空调系统中常见的压缩机故障包括启动困难、运转异常噪音大等。
这时需要对压缩机进行检查维修或更换配件。
空气压缩机工作原理及使用空气压缩机是一种常见的机械设备,经常被用于压缩空气以满足工业生产过程中的需求。
在本文中,我们将介绍空气压缩机的工作原理以及在不同行业中的使用。
空气压缩机的工作原理空气压缩机通过将气体从一个低压区域(通常是大气压力)压缩到一个高压区域来工作。
这个过程导致了气体分子的密度增加,温度也相应上升。
因此,在空气压缩机的作用下,空气变得更加压缩和热。
压缩后的空气可以用于各种功用,比如清洁、空气动力传送、机械运作等等。
空气压缩机的工作原理与压缩机的类型有关。
有以下几种类型:偏心压缩机偏心压缩机是一种以叶轮运动为基础的空气压缩机。
在偏心压缩机中,一个圆形的转子沿着内部的集合点旋转,自动地简单地将空气推向放置在内部壁上的螺旋部件(通常是叶片),该螺旋部件会逐步压缩空气并将其排出。
偏心压缩机通常被用于轻型的应用中,比如印刷机以及汽车的空调系统。
螺杆压缩机螺杆压缩机是一种根据主从螺杆的啮合行程来压缩空气的设备。
螺杆压缩机不使用阀门,而是通过改变螺杆的间距和旋转方向来调整空气流动量。
这种设备通常被用在需要高压的生产环境中,比如在实验室或机器房中。
径向压缩机径向压缩机是一种将空气压缩到高压的动力机械。
在径向压缩机内部,空气通过一个中心轴向上升,环绕螺杆或离心轴旋转,并沿着由跨向桨叶形成的螺旋结构进行压缩。
这种类型的压缩机通常被用于流体的轻量级处理,比如单一的空气压力控制系统。
空气压缩机的应用空气压缩机在不同的行业中都有广泛的应用:视听设备空气压缩机在音频设备中经常被使用,比如在音箱和频谱分析仪中。
具有高性能、低功耗和设计简单的特点。
医疗行业在医疗行业中,空气压缩机用来清洁、干燥和简化吸氧疗法处理。
这种机器可以向患者注入新鲜的、干净的氧气,帮助他们呼吸更加轻松。
金属加工在金属加工行业中,空气压缩机广泛应用于配置喷枪、砂盘、铅。
汽车维修在汽车维修中,机械师经常会使用空气压缩机。
它们可以用来充气汽车轮胎,也可以用于清洁零件。

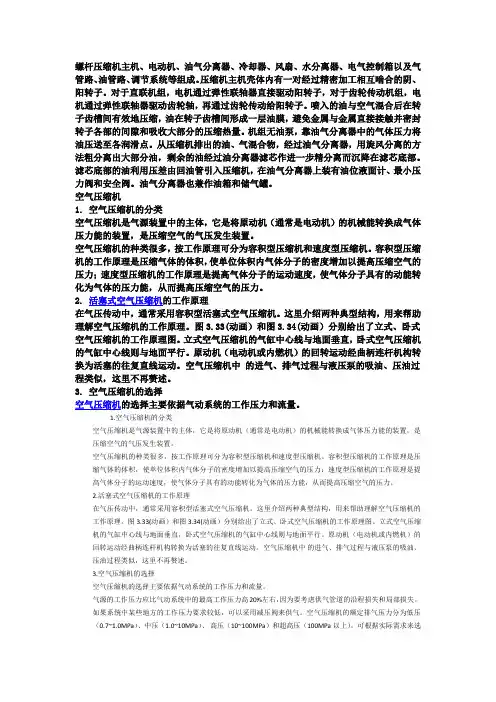

螺杆压缩机主机、电动机、油气分离器、冷却器、风扇、水分离器、电气控制箱以及气管路、油管路、调节系统等组成。
