《冲压模具基础》课程教学大纲课程编号：课程英文译名：课内总学时:72学时学分：4。

5学分课程类别：必修课开课对象：汽车制造与装配技术专业执笔人：编写日期:一、课程性质、目的和任务《冲压模具设计与制造》是汽车制造及汽车整形专业的一门主干专业技术课，它是一门将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，综合性和实践性较强的课程。

其目的是使学生了解冲压变形规律,认识冲压成形工艺方法，冲压模具结构，冲压模具制造方法与手段，掌握冲压模具设计与计算方法，掌握冲压工艺与模具设计方法，冲压模具制造工艺方法，能进行中等冲压零件的冲压工艺编制,冲模设计与冲模制造工艺编制，并培养学生发现问题、分析问题和解决问题的能力，培养学生逻辑思维能力，为毕业设计及毕业以后从事专业工作打下必要的基础。

二、教学基本要求本课程是冲压模具设计与计算，冲压模具结构,模具制造工艺方法为重点。

学外本课程应达到以下基本要求：1、能应用冲压变形理论,分析中等复杂冲压件变形特点，制定合理冲压工艺规程的能力。

2、协调冲压设备与模具的关系，选择冲压设备的能力。

3、熟悉掌握冲模设计计算方法，具备中等复杂冲模结构选择和设计的能力，所设计的冲模应工作可行、操作方便、便于加工和装配,技术经济性好。

4、具备正确选择冲压模具加工方法，制定中等复杂冲模制造工艺和装配工艺的能力.5、初步具备进行多工位级进模设计和制造的能力。

6、初步具备进行分析和处理试模过程中产生的有关技术问题的能力。

三、教学内容及要求：第1章冲压模具设计与制造基础1.1 冲压成形与模具技术概述掌握冲压与冲模概念;冲压工序的分类；冲模的分类；冲模设计与制造的要求；了解冲压现状与发展方向。

1.2 冲压设备及选用了解常见冲压设备；掌握冲压设备的选用；模具的安装。

1.3 冲压变形理论基础掌握塑性变形的概念；理解塑性力学基础；掌握金属塑性变形的一些基本规律；冲压材料及其冲压成形性能.1.4 模具材料选用掌握冲压对模具材料的要求;冲模材料的选用原则;冲模常见材料及热处理要求。

•内孔翻边模
【材料课件】冲压模具设计与制造 (5123)

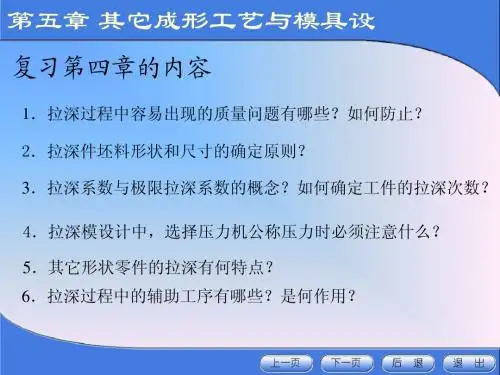

•第五章 其它成形工艺与模具设计
PPT文档演模板
•内、外缘翻边模
【材料课件】冲压模具设计与制造 (5123)
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/10/30
【材料课件】冲压模具设计与制造 (5123)
•①采用较强的压料装置 •②凸模的曲面形状应修正 •③冲压方向的选取
•ａ）伸长类平面翻边ｂ）伸长类曲面翻 边
PPT文档演模板
【材料课件】冲压模具设计与制造 (5123)
•第五章 其它成形工艺与模具设计
•第三节 翻边
•二、外缘翻边（续）
•2.压缩类翻边 •变形程度
•压缩类平面翻边：
•ａ）压缩类平面翻边ｂ）压缩类曲面翻
•第三节 翻边
•一、内孔翻边（续）
•1．圆孔翻边（续） •（３）翻边力的计算
•用圆柱形平底凸模翻边时，可按下式计算：
•用锥形或球形凸模翻边的力略小于上式计算值
PPT文档演模板
【材料课件】冲压模具设计与制造 (5123)
•第五章 其它成形工艺与模具设计
•第三节 翻边
•一、内孔翻边（续）
•1．圆孔翻边（续） •（４）翻边模工作部分的设计
•本章目录
•第一节 概述 •第二节 胀形 •第三节 翻边 •第四节 缩口 •第五节 旋压 •第六节 校形
PPT文档演模板
【材料课件】冲压模具设计与制造 (5123)
•第五章 其它成形工艺与模具设 计•第一节 概述
• 在冲压生产中，通过板料的局部变形来改变毛坯的形状
和尺寸的冲压成形工序，统称为其它冲压成形工序。 • 应用这些工序可以加工许多复杂零件。

•第二章 冲裁工艺与冲裁模设计
PPT文档演模板
•侧刃结 构
冲压模具设计与制造
•第二章 冲裁工艺与冲裁模设计
PPT文档演模板
•侧刃定位误差比较
•1-导料板 2-侧刃挡块 3-侧刃 4-条料
冲压模具设计与制造
•第二章 冲裁工艺与冲裁模设计
PPT文档演模板
•尖 角 形 侧 刃
冲压模具设计与制造
•第二章 冲裁工艺与冲裁模设计
•1．导料销、导料板 •导料销：•两个，位于条料的同侧， •从右向左送料时，导料销装在后侧； •从前向后送料时，导料销装在左侧。 •结构形式：•固定式、活动式
PPT文档演模板
冲压模具设计与制造
•第二章 冲裁工艺与冲裁模设 计•第九节 冲裁模零部件设计
•二、定位零件（续）
•1．导料销、导料板（续）
•导料板：•设在条料两侧
最小搭边得到保证。 •结构形式：•①弹簧式侧压装置(图2.9.15a）
•②簧片式侧压装置 •③簧片压块式侧压装置 •④板式侧压装置
•不宜设置侧压装置的场合：•①板料厚度在0.3mm以下的薄板；
•②辊轴自动送料装置的模具。
PPT文档演模板
冲压模具设计与制造
•第二章 冲裁工艺与冲裁模设 计•第九节 冲裁模零部件设计
•第二章 冲裁工艺与冲裁模设计
PPT文档演模板
•1-内六角螺钉 2-销钉 3-模柄 4-卸料螺钉 5-垫板 6-上模座 7-凸模固定板 8、9、10-凸模 11-导料板 12-承料板 13-卸料板 14-凹模 15-下模座 16-侧刃 17-侧刃挡块
•双侧刃定距的冲孔落料级进 模
冲压模具设计与制造
冲压模具设计与制造
•第二章 冲裁工艺与冲裁模设计

综上所述,缩口和胀形工序有以下特点: (1)缩口变形时工件主要是受切向压应力,而胀形时工件 则主要是受切向拉应力; (2)缩口成形中主要是防止工件失稳起皱,而胀形时则主 要是防止毛料受拉而胀裂; (3)缩口变形程度和胀形变形程度都采用变形前后工件的 直径比来表示,即
变形程度
变形后直径 变形前直径
其区别在于:胀形变形程度k＞1,缩口变形程度m＜1。
第5章 其它冲压工艺及模具设计 5.2 翻边与局部成形
5.2.1 翻边 翻边是将工件的孔边缘或外边缘在模具的作用下翻出竖立
或一定角度的直边。 翻边是冲压生产中常用的工序之一。根据制件边缘的性质
和应力状态的不同,翻边可分为内孔翻边和外缘翻边(见图5－ 10)
第5章 其它冲压工艺及模具设计
1.内孔翻边 1)内孔翻边的变形特点和翻边系数 内孔翻边时,主要是材料沿切线方向产生拉深变形,愈接近 口部,其变形愈大。因此,主要危险在于边沿被拉裂。破裂的条 件取决于变形程度的大小。变形程度以翻边前孔径d与翻边后 孔径D的比值m来表示。
第5章 其它冲压工艺及模具设计 图5－12 翻边工艺计算示意图
第5章 其它冲压工艺及模具设计
当在平板毛料上翻边时,其预冲孔直径d可按下式计算(见
图5－12):
d
D1
[
(r
t) 2
2h]
式中符号均表示于图5－12中。因为
(5－12)
D1=D+2r+t, h=H–r-t
以此代入式(5－12),并简化之,则翻边高度H的表达式如下:
m´= (0.85 ~ 0.95) m
第5章 其它冲压工艺及模具设计
图5－10 翻边示意图 (a)内孔翻边;(b)外缘翻边
第5章 其它冲压工艺及模具设计 图5－11 非圆孔内孔翻边
