化工原理传热膜系数测定实验报告SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#北京化工大学化工原理实验报告实验名称：传热膜系数测定实验班级：化工1305班姓名：张玮航学号： 32 序号： 11同组人：宋雅楠、陈一帆、陈骏设备型号：XGB型旋涡气泵及ASCOM5320型压力传感器第4套实验日期： 2015-12-17一、实验摘要首先，本实验让空气走内管，蒸汽走环隙，采用由XGB 型漩涡气泵风机、ASCOM5320型压力传感器、孔板流量计、蒸汽发生器等组成的自动化程度较高的装置，由人工智能仪来读取所有温度和压差等参数，用计算机软件实现数据的在线采集与控制。
其次，由所得数据分别求得了正常条件和加入静态混合器后的强化条件下的对流传热膜系数α，再通过作图，使用图解法确定了传热膜系数准数关系式Re Pr m n Nu A =（n=）中的系数A 和指数m 后，在双对数坐标纸中作出了0.4/Pr Re Nu 的关系曲线。
最后，整理出了流体在圆管内做强制湍流流动的传热膜系数准数半经验关联式，并与公认的关联式进行了比较。
关键词：传热膜系数K 、雷诺数Re 、努赛尔准数Nu 、普朗特数Pr 、图解法二、实验目的1、掌握传热膜系数α及传热系数K 的测定方法： （1）测定空气在圆管内作强制湍流时的给热系数α1 （2）测定加入静态混合器后空气的强制湍流给热系数α1’2、通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 、n 的方法；3、通过实验提高对准数关系式的理解，将实验所得结果与公认的关联式进行比较，分析影响α的因素，了解工程上强化传热的措施。
三、实验原理间壁式传热过程可分为三个过程：第一、由热流体对固体壁面的对流传热，第二、固体壁面的热传导，第三、固体壁面对冷流体的对流传热。
当流体无相变时的对流传热准数关系式可由量纲分析法写为：Re Pr m n p Nu A Gr =对于强制湍流而言，Gr 数可忽略，进行简化后：Re Pr m n Nu A =在本文中，采用Excel 软件对上述准数关系式中的指数m 、n 和系数A 进行计算机求解。
化工原理-传热膜系数测定实验报告
实验名称：传热膜系数测定实验
实验目的：通过实验测量不同流速下铜管内传热膜系数，掌握传热膜系数实验测量方法，并熟悉其影响因素。
实验原理：传热膜系数是表征流体间传热的一项重要指标。
通过传热膜系数来描述传
热强度与传热面的关系。
传热膜系数的计算公式为：
α=q/(S·ΔT) (1)
其中，q为传热量，S为传热面积，ΔT为传热温差。
传热膜系数α与流速、流体性质、传热管材料、管径等因素有关。
实验器材：传热器、温度计、流量计、水泵、水池、电源、压力表等。
实验步骤：
1、打开电源，调节水泵和流量计，控制水流量，调节出口温度在稳定范围内。
2、预热传热器，调整流量计使水流量稳定。
3、调节传热器进水温度和出水温度，稳定后记下温度。
4、根据公式(1)求出传热膜系数α。
5、改变流速，重复以上步骤，记录数据。
实验结果与分析：
|流速(m/s) | 温差(℃) | 传热膜系数 |
|--------|------------|------------|
| 0.4 | 20.4 | 346.21 |
| 0.6 | 19.7 | 420.31 |
| 0.8 | 20.2 | 524.28 |
| 1.0 | 21.1 | 602.60 |
根据实验结果可以看出，传热膜系数α随着流速的增加而增加。
这是由于流速越快，对流传热强度越大，传热膜系数也就越大。
同时，由于传热膜系数与温差成正比，所以温
差越大，传热膜系数也越大。
因此，我们可以通过控制流速和温差来实现对传热膜系数的控制。
实验3化工原理实验传热膜系数的测定引言：传热膜系数是衡量传热效果的一个重要参数。
在化工工程中，准确测定传热膜系数对于设计和优化传热设备具有重要意义。
本实验旨在通过实验方法测定传热膜系数。
材料与方法：材料：水、试验设备、温度计仪器设备：传热装置、恒温器、温度计、流量计实验步骤：1.接通电源，打开恒温器，使其内部温度稳定在所需温度。
2.打开冷水和热水进水阀门，调节流量计开度至所需流量。
3.记录冷水、热水的入口和出口温度，并计算平均温度。
4.根据冷水和热水的平均温度与进出口温差，计算传热膜系数。
结果与讨论：实验中，我们进行了多组实验数据的测定，并计算了传热膜系数。
以下是两组实验结果的示例数据：实验1：冷水入口温度：20℃冷水出口温度：25℃热水入口温度：70℃热水出口温度：40℃冷水平均温度：22.5℃热水平均温度：55℃冷水和热水的进出口温差：2.5℃传热膜系数：10W/(m²·℃)实验2：冷水入口温度：15℃冷水出口温度：28℃热水入口温度：75℃热水出口温度：30℃冷水平均温度：21.5℃热水平均温度：52.5℃冷水和热水的进出口温差：3℃传热膜系数：15W/(m²·℃)通过多组实验数据的测定，我们可以发现传热膜系数与温差成正比例关系。
我们可以根据实验结果得到传热膜系数与温差的经验公式：q=KΔT，其中q为传热膜系数，ΔT为温差，K为比例常数。
结论：通过化工原理实验传热膜系数的测定，我们可以得到传热膜系数与温差的关系，并可以根据实验数据计算传热膜系数。
得到的实验结果可以在化工工程的传热设备设计和优化中起到重要的指导作用。
化工原理实验报告报告摘要:一、选用牛顿冷却定律作为对流传热实验的测试原理,通过建立不同体系的传热系统,即水蒸汽—空气传热系统、分别对普通管换热器和强化管换热器进行了强制对流传热实验研究。
确定了在相应条件下冷流体对流传热膜系数的关联式。
此实验方法可以测出蒸汽冷凝膜系数和管内对流传热系数。
本实验采用由风机、孔板流量计、蒸汽发生器等组成的自动化程度较高的装置, 让空气走内管, 蒸汽走环隙, 用计算机在线采集与控制系统测量了孔板压降、进出口温度和两个壁温, 计算了传热膜系数α, 并通过作图确定了传热膜系数准数关系式中的系数A和指数m（n取0.4）, 得到了半经验关联式。
实验还通过在内管中加入混合器的办法强化了传热, 并重新测定了α、A和m。
二、实验目的1.掌握传热膜系数α及传热系数K的测定方法；2.通过实验掌握确定传热膜系数准数关系式中的系数A和指数m、n 的方法；3、通过实验提高对准数关系式的理解, 并分析影响α的因素, 了解工程上强化传热的措施。

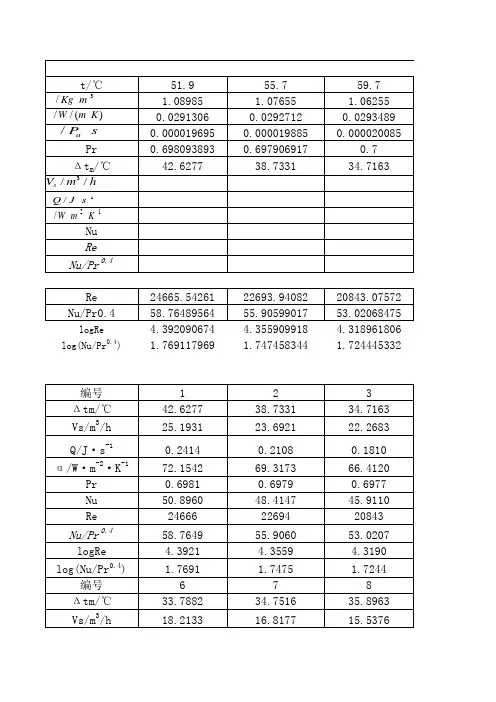

二、基本原理对流传热的核心问题是求算传热膜系数 , 当流体无相变时对流传热准数关联式的一般形式为:m Grnp=Pr⋅ReANu⋅⋅对于强制湍流而言, Gr准数可以忽略, 故nm=⋅ARe⋅Nu Pr本实验中, 可用图解法和最小二乘法计算上述准数关联式中的指数m、n和系数A。
用图解法对多变量方程进行关联时, 要对不同变量Re 和Pr 分别回归。
本实验可简化上式, 即取n ＝0.4（流体被加热）。
这样, 上式即变为单变量方程, 在两边取对数, 即得到直线方程：Re lg lg Prlg4.0m A Nu+= 在双对数坐标中作图, 找出直线斜率, 即为方程的指数m 。
在直线上任取一点的函数值代入方程中, 则可得到系数A, 即:m Nu A RePr 4.0⋅=用图解法, 根据实验点确定直线位置有一定的人为性。
而用最小二乘法回归, 可以得到最佳关联结果。
应用微机, 对多变量方程进行一次回归, 就能同时得到A.m 、n 。
