供水管井技术规范

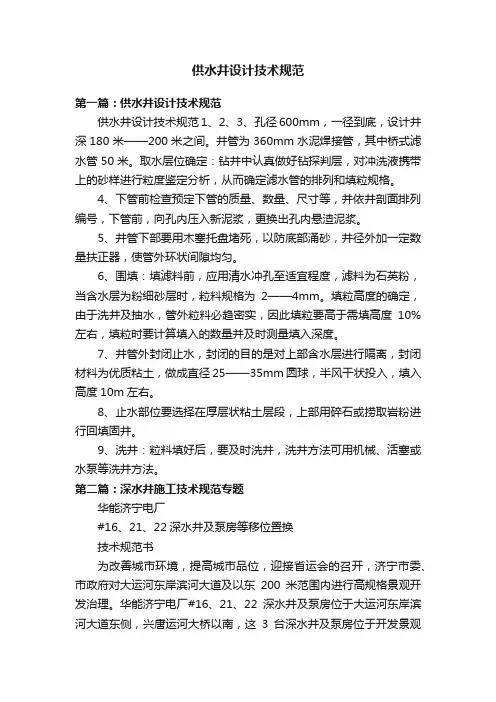

供水井设计技术规范第一篇：供水井设计技术规范供水井设计技术规范1、2、3、孔径600mm，一径到底，设计井深180米——200米之间。

井管为360mm水泥焊接管，其中桥式滤水管50米。

取水层位确定：钻井中认真做好钻探判层，对冲洗液携带上的砂样进行粒度鉴定分析，从而确定滤水管的排列和填粒规格。

4、下管前检查预定下管的质量、数量、尺寸等，并依井剖面排列编号，下管前，向孔内压入新泥浆，更换出孔内悬渣泥浆。

5、井管下部要用木塞托盘堵死，以防底部涌砂，井径外加一定数量扶正器，使管外环状间隙均匀。

6、围填：填滤料前，应用清水冲孔至适宜程度，滤料为石英粉，当含水层为粉细砂层时，粒料规格为2——4mm。

填粒高度的确定，由于洗井及抽水，管外粒料必趋密实，因此填粒要高于需填高度10%左右，填粒时要计算填入的数量并及时测量填入深度。

7、井管外封闭止水，封闭的目的是对上部含水层进行隔离，封闭材料为优质粘土，做成直径25——35mm圆球，半风干状投入，填入高度10m左右。

8、止水部位要选择在厚层状粘土层段，上部用碎石或捞取岩粉进行回填固井。

9、洗井：粒料填好后，要及时洗井，洗井方法可用机械、活塞或水泵等洗井方法。

第二篇：深水井施工技术规范专题华能济宁电厂#16、21、22深水井及泵房等移位置换技术规范书为改善城市环境，提高城市品位，迎接省运会的召开，济宁市委、市政府对大运河东岸滨河大道及以东200米范围内进行高规格景观开发治理。

华能济宁电厂#16、21、22深水井及泵房位于大运河东岸滨河大道东侧，兴唐运河大桥以南，这3台深水井及泵房位于开发景观带区域内并影响滨河大道的扩宽及景观治理整体效果，为既不影响发电和居民供热，又不影响景观治理整体效果，确定对3台深水井及泵房进行移位置换，置换后深水井及泵房达到原来的供水功能，正常供水后封堵和拆除原#16、21、22深水井、泵房、管线及电缆等设施。

对另外3座泵房进行加固处理。

二、工程内容1、先确定3台深水井替换的新井位置，进行凿井、成井，凿井深度180米。

供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

范文范例指导参考供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10- 86, 自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二早管井设计第一-节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与学习资料整理范文范例指导参考河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

供水管井设计、施工与验收规X1986-5-12主编单位：中国市政工程西南批准部门：中华人民城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工与验收规X》的通知〔86〕城城字第236号根据原国家城市建设总局〔80〕城科字第51号文安排，由中国市政工程西南负责组织编制的《供水管井设计、施工与验收规X》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告某某市外北曹家巷中国市政工程西南《供水管井设计、施工与验收规X》管理组。

城乡建设环境保护部一九八六年五月十二日式中D——井径〔m〕；Q——设计取水量〔/s〕；L——过滤器工作局部长度〔m〕；υj——允许入井渗透流速含水层渗透系数κ〔m/s〕允许入管流速υg〔m/s〕＞12282～12241～8220～41＜200.0300.0250.0200.0150.010含水层岩性适用过滤器类型可用过滤器类型细、粉砂含水层双层填砾过滤器单层填砾过滤器中砂、粗砂、砾砂与d20＜2mm的碎石土类含水层单层填砾过滤器缠丝过滤器d20≥2mm的碎石土类含水层胄架过滤器或单层填砾过滤器基岩裂隙溶洞〔充砂〕含水层单层填砾过滤器基岩裂隙溶洞〔不充砂〕含水层骨架过滤器公称口径〔mm〕弯曲度〔mm〕粉砂粒径大于0.074mm的颗粒超过全重的50%粘性土类粉土粉质粘土粘土塑性指数≤10塑性指数10＜≤17塑性指数＞17注：碎石土和砂土类定名时应根据粒组含量由大到小以最先符合者确定。

附录二规X用词说明1、表示很严格，非这样作不可的用词：正面词采用“必须〞，反面词采用“严禁〞。

2、表示严格，在正常情况下均应这样作的用词：正面词采用“应〞，反面词采用“不应〞或“不得〞。

3、表示允许稍有选择，在条件许可时首先应这样作的用词：正面词采用“宜〞或“可〞，反面词采用“不宜〞。

附加说明：本规X主编单位、参加单位和主要起草人主编单位：中国市政工程西南参加单位：中国市政工程西北某某省勘察院某某省城市勘察公司某某省勘察公司某某自治区水文地质勘探队主要起草人：蒋洪源、X锡X、沈鳌根、高洪宣、李旭、饶耀光、徐霞琴、黎徐声。

管井技术规范gb50296
管井技术规范gb50296
-2013管井技术规范（GB50296-2013）（节选）一、通用规定1.1范围本标准规定了输气管井的一般要求、设计规范、检验、试验规范、施工质量控制及验收规范、安全技术措施，以及操作维护规范等。

1.2适用范围本标准适用于人工开挖或机械刨除法施工的输气管井。

...五、施工质量控制5.1测试和试验施工过程中，应按照本标准规定的质量控制要求，进行必要的试验和检测。

5.2质量控制记录施工前后，应记录有关结构及设备情况，主要是描述其形状、截面尺寸及埋深等，并保存有关管井及设备施工质量检测记录。

5.3质量验收和保修施工完毕后，应由监理机构对管井及设备进行质量验收，验收合格后方可投入使用，并对完工质量负责。

...。

【最新整理，下载后即可编辑】供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

供水井工程施工规范标准1. 前言供水井工程是指为了满足人们日常生活用水和工业生产等需求，而进行的挖掘地下水资源的工程。

随着城市化进程的加快和人口增长，地下水资源的开发利用越来越受到重视。

因此，为确保供水井工程施工质量，减少地下水资源的浪费，制定供水井工程施工规范是十分必要的。

2. 适用范围本标准适用于供水井工程的施工过程，包括供水井的定位、钻探、壁护、管道敷设、泵站建设等工序。

3. 施工前准备3.1 选择施工地点时需注意周围地质情况，确保井位置安全稳定。

3.2 确定井深度和所需要的水量，合理设计井身和泵站。

3.3 制定施工方案，包括井的钻探、壁护、管道敷设等工艺流程。

3.4 选用符合国家标准的施工设备和材料，确保施工质量。

4. 施工过程4.1 井位定位根据地质勘察报告确定井位，并进行现场勘察，确认井位是否符合要求。

4.2 钻探选用合适的钻井设备，按照设计要求进行井孔的钻探。

在钻探中要对井孔进行及时检查，确保井孔的质量。

4.3 井壁护根据地质情况选择适当的井壁护结构，如套管、套筒等。

确保井壁的稳定和安全。

4.4 管道敷设根据设计方案，进行管道的敷设和连接。

管道敷设要符合国家标准，确保管道的质量和安全。

4.5 泵站建设按照设计要求建设水泵站，确保水泵站的正常运行。

5. 施工质量控制5.1 施工过程中要进行质量检验，确保施工符合设计要求和国家标准。

5.2 对井孔的地下水位进行监测，确保井孔的地下水位符合设计要求。

5.3 对井身、井壁、管道等进行定期检查，发现问题及时处理。

6. 安全防护6.1 施工现场要做好安全防护工作，确保施工人员的安全。

6.2 钻探井孔时要做好通风工作，避免因井孔内有毒气体而危害施工人员的安全。

6.3 施工现场要做好消防设施，防止火灾事故的发生。

7. 施工完工验收7.1 施工完成后，按照设计要求对井孔、管道等进行验收，确保施工质量。

7.2 对泵站进行调试，确保水泵的正常运行。

7.3 编制施工记录和验收报告，确保施工质量和安全。

供水管井设计施工验收规范供水管井设计、施工及验收规范CJJ10—86主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

DB41河南省地方标准DB41/XXX-2009 XXXX-XX-X发布XXXX-XX-XX实施（征求意见稿）PVC-U塑料供水管井技术规范河南省质量技术监督局发布目次引言 (II)前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 PVC-U塑料供水管井设计要求 (2)4.1 一般规定 (2)4.2 井身结构设计 (3)4.3 PVC-U塑料供水管井过滤器设计 (4)4.3.1 PVC-U塑料过滤器包网处理 (4)4.3.2 PVC-U塑料过滤器规格 (4)4.3.3 过滤器类型 (4)4.3.4 均质含水层中过滤器设计 (5)4.3.5 非均质含水层中过滤器设计 (5)4.3.6 过滤管直径设计 (5)4.3.7 非均质含水层或多层含水层中滤料规格设计 (5)4.4 出水量设计 (5)5 PVC-U塑料供水管井施工要求 (6)5.1 一般规定 (6)5.2 施工前准备工作 (6)5.3 钻进、护壁与冲洗介质 (7)5.4 成井工艺 (8)5.4.1 成井前准备工作 (8)5.4.2 下管方法 (8)5.4.3 填砾 (9)5.4.4 止水 (9)5.4.5 固井 (10)5.4.6 封闭 (10)5.4.7 洗井 (10)5.4.8 抽水试验 (10)5.5 事故预防及处理措施 (10)6 工程验收 (12)引言传统金属供水管井存在腐蚀结垢严重、维修频繁、使用寿命低、工人劳动强度大等问题，PVC-U塑料管在国外供水管井中应用较为普遍。

七十年代地质矿产部就出台相关规定推广应用PVC-U塑料井管，由于当时人们的认识及技术问题，一直未取得进展。

近年来随着钢铁资源的紧缺和金属井管腐蚀结垢问题的日趋严重，人们对PVC-U塑料管有了重新的认识。

特别是它作为一种新型成井管材，具有不腐蚀结垢、质量轻、对水质无污染、使用寿命长等特点，是目前经济技术条件下很好的替代产品。

随着经济社会的发展，不同用途的供水管井建设逐渐增加，而PVC-U塑料供水管井成井技术则刚刚起步，并且在PVC-U塑料供水管施工技术中成功率较低，从而影响了新型供水管井成井管材的推广应用。

中华人民共和国城乡建设环境保护部部标准供水管井设计、施工及验收规范CJJ 10-86主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1996年12月１日关于批准颁发《供水管井设计、施工及验收规范》的通知（８６）城城字第２３６号根据原国家城市建设总局（８０）城科字第５１号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为ＣＪＪ１０—８６，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日目录供水管井设计、施工及验收规范（ＣＪＪ１０—８６）第一章总则第二章管井设计第一节现场踏勘第二节井群布置及井位确定第三节管井结构设计第四节井管设计第三章管井施工第一节钻进第二节护壁与冲洗介质第三节岩（土）样采取与地层编录第四节井管安装第五节填砾及封闭第六节洗井及抽水试验第七节水样采取第四章管井验收附录一土的分类和定名标准附录二规范用词说明第一章总则第１.０.１条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第１.０.２条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第１.０.３条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二章管井设计第一节现场踏勘第２.１.１条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第２.１.２条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第２.２.１条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

《PVC-U管成井技术规范》（修订）河南省地方标准编制说明一、编制的目的和意义PVC-U管是一种新型的成井管材，可广泛应用于城镇生活与工业供水管井、农村饮水安全与灌溉管井、浅层地热能开发热源井（水源热泵系统）、地下水监测管井等领域。

与传统金属井管相比，具有不腐蚀结垢、对水质无污染、质量轻、工人劳动强度低、使用寿命长等优点。

PVC-U塑料成井管材在国外已基本得到广泛推广和应用。

目前，国内很多供水管井施工单位由于不了解PVC-U管的特性和成井关键工艺，在使用PVC-U管时经常出现井管下入困难和井管爆裂事故，严重阻碍了PVC-U管的推广应用。

成功解决PVC-U管的成井工艺，是PVC-U管推广应用的前提。

2009年河南省地方标准《PVC-U管成井技术规范》（DB41/T 597-2009）发布实施。

该标准为PVC-U管在水井工程中应用提供了技术参考，避免因成井技术参数不合理造成PVC-U管成井失败，为其在水井中应用提供了技术保障。

随着PVC-U管在不同类型水井中的应用范围逐渐拓宽、标准中引用的相关标准的修订、相关成井技术参数的完善等，有必要对原标准进行修订，进一步完善标准条款。

该标准的修订对进一步拓宽PVC-U管成井的应用范围、推广应用新型PVC-U成井管材具有积极意义。

二、任务来源及编制原则和依据（一）任务来源根据《河南省质量技术监督局关于征集2017年度河南省地方标准制修订项目的通知》（豫质监标发〔2016〕203号）文件精神，河南省地质矿产勘查开发局第二地质环境调查院于2016年11月立项申请了《PVC-U管成井技术规范》（DB41/T 597—2009）的修订工作。

2017年8月11日，《河南省质量技术监督局关于下达2017年第三批河南省地方标准制修订计划的通知》（豫质监标发〔2017〕263号）文件批准了该标准的修订，计划编号：20173220090，由河南省地质矿产勘查开发局第二地质环境调查院负责该标准的修订工作。

供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

供水管井技术规范中管井布置的一般规定[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】供水管井技术规范中管井布置的一般规定？【解答】1、冲、洪积平原地区，井群宜垂直地下水流方向等距离或梅花状布置，当有古河床时，宜沿古河床布置。

2、大型冲、洪积扇地区，当地下水开采量接近天然补给量时，井群宜垂直地下水流方向呈横排或扇形布置；当地下水开采量小于天然补给量时，井群宜呈圆弧形布置；当开采储存量用作调节时，井群宜近似方格网布置。

3、傍河地区，井群宜平行河流单排或双排布置。

4、大厚度含水层或多层含水层，且地下水补给充足地区，可分段或分层布置取水井组。

5、间歇河谷地区。

井群宜在含水层厚度较大的地段布置。

6、碎屑岩类地区，井群应根据蓄水构造及地貌条件布置。

并宜符合下列要求：（1）、侵入体接触带富水段，可沿此带附近布置；（2）、断裂破碎带或背斜轴部富水段，可按线状布置；（3）、均质含水层，可按方格网、梅花状或圆弧形布置。

7、碳酸盐岩类地区，井群应根据蓄水构造及地貌条件布置，并宜符合下列要求：（1）、向斜构造盆地富水段，宜沿向斜轴布置；（2）、倾伏背斜轴部富水段，宜沿背斜轴布置；（3）、单斜构造深部富水段，宜垂直地下水流方向在径流或排泄区布置；（4）、断裂破碎带富水段，宜沿带布置；（5）、当岩溶河谷是岩溶含水层的排泄基准面时，宜在岸边布置；（6）、碳酸盐岩类与非碳酸盐岩类接触富水时，宜在碳酸盐岩一侧布置。

8、岩浆岩类地区，井群应根据其分布与裂隙发育程度布置，并宜符合下列要求：（1）、风化裂隙，宜按地形在富水地段布置；（2）、构造裂隙，宜按构造部位在富水地段布置。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

中华人民共和国国家标准供水管井技术规范条文说明目次总则术语与符号术语符号设计要求一般规定管井布置井身结构设计过滤器设计出水量设计复核施工要求一般规定岩性鉴别井管安装填砾与管外封闭洗井与出水量的确定水样采集与送检总则产供水有关供水管井设计方面的内容生活用水包括饮用从水质要求而言但是现阶段我国供水的现状因此本规范引用了因大型水源地现行国家标对勘探开采井的使用已有可直接打勘探开采井这样的从管井施工的情况看在地本条文规定合格证的产品有些是按规格因术语与符号术语有同义不同名的术语也有同名不同义的术语还有含义不清的术语和一些不合各部门按照自己的习惯沿用一些名如供水管井又称同名不同义的术语虽然为有的不包括钻进工艺对某些概念及其定义理解的如过滤器孔隙率其他如称之为死管花管本规范对名词术语标准化的一个基本出发点是勘察钻孔是为勘察目的钻凿的地下临时构筑物两者目的迥异供水管井既然是都应冠以或包含现把供水管井和勘察钻孔的部分名词术语对照如下供水管井勘察钻孔管井结构钻孔结构井身结构孔身结构井径孔径开口井径开孔直径终止井径终孔直径井深孔深井管套管探井探孔井斜孔斜领域内的名词术语得以统一和明确也是改变目前名词术语混乱表术语与曾用名对照表符号由于名词术语的欠规范化本条文根据供水管井基本术语标准化对供水管井的主要符号亦作了统一的设计要求一般规定管井设计是给水用户的其他要求是指一些特殊要求如供水点的位置搜集建井地区的有关资料和现场踏勘是接受管井设计任条文中的有关资料则要求井位的确定亦应考虑多条文规定了够的安全距离足够的安全距离因为保证总供水量不致减少需要有备用管过去备用本规范规定井群设计的同时以对地下这是因为对地下一些水源地地下水动态观为了统一观测技术要求投产后地殊要求的规定一般情况下井身结构与井管配置及管材选用是每个管井设计必须包括的内容其他如不采用填砾过滤器时则不必考虑第款的内容水体渗入含水层时则不必考虑第各井径的涵义在本规范第章中已有明确规定开采一般情况下浅井可变径一次条文规定的不符合设计或不适用的管井是指设计上不能纳入管井的总体布局结构上达不到供水管井的要求或不能作管并布置管井的布置即井群布置的合理与经济一直是管地的管井设计任务虽然已有设计的这部分内容因此本规范增设了管井布置主要的意图在但是该方案并非是唯一性适合于本要求的管井布置方案它除了充分考虑这时的方案从给水的角度看较之勘察时考从这层意义上讲并井身结构设计原则要求中强调了地下水位的埋深这对深水位的含水层是重要内径为时采用潜水原因是开采段井径的大小和开采段的长短都是由而过水断面积的大小由条文中列举的相同的理由在第条的条文说明中阐述得比内径要比抽水设备标定的最小井管内径大以往称之抽水设备铭牌标定的井管公称内径是国外习惯我国水泵说明书的常用说法是最小井径对于存在不同水质的含水层地区条文强调基岩上部第四纪地层或不稳定岩层为开采段井径应根据含水层的富水性和进一般大于封闭封闭的目的有二阻隔管井外围封闭的长度因目的和地质条件而异条文中没有规定具体数据的地下水因过滤器设计基岩含总的原则是岩层稳定岩层不稳定松散层管井过滤器的选择按含水层组成颗粒大小与级配确进水能力低我国有些因此目前国内还使用它的缺陷是由于贴砾层与骨架管直接接触因在国外贴砾过滤器主要用于涌砂危险性很大的粉细当地下水具有腐蚀性时实践表明地还有制作过滤器材料的抗腐蚀器是必要的但当地下水对当前对缠丝过滤特别是在侵蚀性地下水中当含水层颗填砾过滤器这就是本条第款规定的意一定范围内在相同条件下出水量随过水量增大的比例却很小经统计这个阈值为从而把它称为过滤器有效长度可含水层厚度大于含水层渗透因此非均质含水层中过滤器的设计较为复两种比较普遍的情况作了规定一是层状非均质含水层其层状含水层厚度可权当作均质含水层厚度设计过滤器长应安置在主要含水层部位总之过滤器长度的设一要看含水层的水文地两者应有机而未列即设计出水量过滤管进水面积是由外径即显然径与长度互为变量决定的也就是说个变量之一正是忽略了这一关系式的不的度的完全独立的关系式方能避免其外径与长度相互依赖的无穷因此规范第所以由这在条文中作了规定以梯形或三角形所形不易被含水层的砂砾堵由于缠丝面直接与含水层颗粒相接触条作了根据含水层颗粒组成决定的孔隙尺寸按缠丝的规格缠丝面孔隙率条列举颗粒大小将含水层分为类该规定在多年的实践中起到重要的作用主要是对粉细砂改用国际上普遍采用该方法简单该方法已纳入现行国家标现对本条的规定说明如下砂土类含水层用公式确定的滤料规格与原规定是一致的不均匀系数大于则应除去筛分样中部分粗颗粒后重新筛一是当时采用原规范确定的滤料规格二是当较容易形成故条文规定充填的填料于过滤器与井壁的环状间隙中粒径均匀的滤料孔隙率大透水性填砾过滤器骨架管缝隙尺寸的大小要求能挡住从挡砂的角度看滤料厚度超过尤其对砂土类含水但是滤而且水量增加很规范规定为滤料的下沉量与开采含水层的状本规范第条的规定是针对均质且为单一含水层管井涌砂双层填砾过滤器对于砂土类含水层颗粒组成很细的情浙江等地的经验采用简易双层填砾过滤器即利不仅经从而延长了管井使用条文中内层滤料与外层滤料的层出水量设计复核贯彻化害为利实践表明目前仅依据更严重的是合理的管井一是地下水从含水层进入井壁的进水流速流速过大会把含水层因此为了合理的设允需要提出对管井设计出水量第管的进水能力所谓过滤管的进水能力即是某过滤器结构条件由于地下水是经过过滤管进入井管内其进水能力可根据已确定的过水断面积与过滤管进水流速的乘积确定即第实际上计算过滤管的进水能力即是确定据修订组的调查和复核计算我国大多数生产井的过滤管进水流速都未超过因此第条规定允许过滤管进水流速不得大于也拉莫夫修正公式计算的允许井壁进水流速最大其他两式计算结因此确定管井允则允许井壁进水流速相应的要求越小余例生产井调查和核算认为一般也就是说进水流速设计井径则原井径要缩小倍或再增大管井出水量另外则要据此第通过生条作了规定施工要求一般规定通一平等条件是否具备掌握当地有关施工方面的经验对本次有两种情况一是管井设计和施工由还应收集与管在一些施工单位对管井施工组织设计常称编条仅作了原原因是地层可采用多种钻进设备和钻进方法只是在效率上和经济效益上有所不同管井施工的设备和方法与勘察的设备和方法基本一致应在有关勘探规规定其第条仅规定了在松散层中钻进遇到漂石和块石时的处其原因是爆破并应保证地面建筑物安全本条文中对井身质量的要求有两层意思一是保证井管近年来潜水泵发展较快使用逐渐增多因要根据不同本规范对此仅岩性鉴别关于管井施工过程中地层岩性的划分有两种情况一是管井的设计是在水源地已完成供水水文地质勘察的勘探当没有电测井时可按第条进第条规定了勘探开采井松散层颗粒组井管安装条探井该术语涵义是由现行国解地质现象而开挖的探井第条对下管方法有原则的规定具体执行时为防止井管过多的下沉本条文作了井规应根据地层岩填砾与管外封闭但稀释后的泥浆仍要能够达到保护井壁本条文要认真对待常用的方法有多基岩中的管井在松散也可以在钻进过程中洗井与出水量的确定洗井方法选择的原则要求已在第条作了规定实施时还应参照施工方面的经多种方法联合洗井条强调了条文中的一些具体洗井方法的规定均是大多数也可对于地对深井如何洗好井从设计到施工做到步步确保质量本条文的洗井质量要求条文中规定了抽水试验提交的管井出水量条文中规定的出我国许多地区的管井开始一段时间内随着制定井水含砂量标准必须明确稳定值波动值因这对洗井不彻底或地层的反滤层未形成的管井吸水管口在井中放入不同规范中有关条文已规定以下况且含内有的井水含砂量可能尚未出现峰值原规定没井水含砂量不宜按粗砂层和中细砂层分为两个标准有鉴于此该规定在条文中明确了两点所谓抽水试验结束前且该水量在本规范第水量二是含砂量应小于关于大都在其二管井竣工的据成都西郊水源地以下投产一出砂超标设计到施工都必须步步符合质量要求则最后才能符合井水含砂条规定的允许井壁进水据此新的标准既能保证管井的质量在实施时也是关于含砂量数值两者数值之差是重量比约为体积比的英霍夫取样锥是测量井水含砂量体积比的专用容因此新标准规定井水含砂水中存在悬浮物使水浑浊由浑浊度衡量如现行国家标准过度它与井水含砂量是不同的两个概有的管井建设单位苛求水的这显然因此水中悬浮物的含量水样采集与送检条文规定水样采集的要求均是水样常规项目的细菌检验样应与当地防疫站联系按工程验收其工程管井工程的验收条文中强调要现这些都可因管井竣工后对于一些质量不能测定的项目供水管井工程报告书是管井工程竣工的文字档案必须认实施时。

供水管井技术规范供水管井技术规范是指供水管井的设计、施工、验收和使用过程中应遵循的一些技术要求和规范。

以下为供水管井技术规范的一些内容：1. 设计要求（1）供水管井的设计应根据所需供水量、水质要求、地质条件等因素进行合理布置和尺寸确定。

（2）供水管井的设计应符合国家相关规范和标准的要求，并考虑到工程的可行性、经济性和安全性。

（3）供水管井的设计应考虑到水流动的顺畅性和稳定性，避免出现死角、淤积等问题。

2. 施工要求（1）供水管井的施工应由具备相应资质的施工单位进行，并按照设计要求进行施工。

（2）供水管井的施工应采用安全、环保的施工工艺和方法，避免对周围环境和地下水质量造成影响。

（3）供水管井的施工现场应严格按照相关安全规范进行管理，保证施工人员的安全。

3. 验收要求（1）供水管井的验收应由供水部门或相关监管部门进行，并依据相关标准进行验收检查。

（2）供水管井的验收包括结构验收、水质验收等内容，以确保供水管井的质量和安全。

（3）供水管井的验收合格后，方可投入使用，并按照相关规定进行管理和维护。

4. 使用要求（1）供水管井的使用应遵循相关管理制度和规定，包括水质监测、设备维护、事故应急等内容。

（2）供水管井的使用过程中应定期进行清洗、消毒等维护措施，保证水质卫生和供水的稳定性。

（3）供水管井的使用过程中发现问题或者异常情况应及时报告并采取相应的措施进行处理。

总之，供水管井技术规范是为了确保供水管井的设计、施工、验收和使用过程中的质量、安全和可靠性而制定的一系列技术要求和规范。

供水部门和相关单位应严格按照规范进行操作，以保证供水管井设施的正常运行和供水水质的安全和稳定。
