电机功率与电流之间的关系,并要根据电流选择电缆(电线)粗细

功率与电流及线径与电流的关系文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-功率=额定电压*电流是单相电路中纯阻性负载功率计算公式P=1.732×（380×I×COSΦ）是三相电路中星型接法的感性负载功率计算公式单相电阻类电功率的计算公式= 电压U*电流I单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= 1.732*线电压U*线电流I （星形接法）= 3*相电压U*相电流I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ（星形接法） = 3*相电压U*相电流I*功率因数COSΦ（角形接法）中星接和角接两个功率计算公式可互换使用，但相电压、线电压和相电流、线电流一定要分清。

电功率计算公式：在纯直流电路中：P=UIP=I2R P=U2/R 式中：P---电功率（W），U---电压（V）， I----电流（A）， R---电阻（Ω). 在单相交流电路中：P=UIcosφ 式中：cosφ---功率因数, 如白炽灯、电炉、电烙铁等可视为电阻性负载，其 cos φ=1 则 P=UI U、I---分别为相电压、电流。

在对称三相交流电路中，不论负载的连接是哪种形式，对称三相负载的平均功率都是：P=√3UIcosφ 式中：U、I---分别为线电压、线电流。

cosφ ---功率因数，若为三相阻性负载，如三相电炉，cosφ=1 则P=√3UI。

W=V的平方除以R计算线径与电流的常用方法?绝缘导线载流量估算如下:?导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120?载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5?载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300?估算口诀:二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流.?说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得.由表5 3可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2．5mm’导线,载流量为2．5×9＝22．5(A).从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5(A).从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5.即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2．5倍,依次类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量,可按25mm2铝线计算.?一般铜线安全计算方法是:?2.5平方毫米铜电源线的安全载流量--28A.?4平方毫米铜电源线的安全载流量--35A .?6平方毫米铜电源线的安全载流量--48A .?10平方毫米铜电源线的安全载流量--65A.?16平方毫米铜电源线的安全载流量--91A .?25平方毫米铜电源线的安全载流量--120A.?如果是铝线,线径要取铜线的1.5-2倍.?如果铜线电流小于28A,按每平方毫米10A来取肯定安全.?如果铜线电流大于120A,按每平方毫米5A来取.?。

电机选用电缆口诀电机选用电缆，关键在于安全可靠。

电机选用的电缆不仅要满足电机的工作电压和电流需求，还要考虑电缆的额定温度和环境条件。

下面就是选用电机电缆的一些要点，可以用一个简单的口诀来记忆。

口诀一：电流大，导体粗。

电机的工作电流越大，所需的导体截面积就越大。

因为电流通过导体时会产生热量，如果导体截面积过小，导致电流密度过大，会使导体发热严重，甚至引发火灾。

所以，选择电缆时要根据电机的工作电流选择合适的导体截面积，确保电缆能够承受电流负荷。

口诀二：电压高，绝缘好。

电机的工作电压越高，所需的绝缘性能就越好。

因为高电压会使电缆两端的导体之间形成较大的电场强度，容易引起电击事故。

所以，选择电缆时要根据电机的工作电压选择合适的绝缘材料和绝缘层厚度，确保电缆能够安全可靠地工作。

口诀三：环境坏，护套厚。

电机工作的环境条件可能恶劣，如潮湿、腐蚀等。

选择电缆时要考虑到环境因素，选择具有耐腐蚀、耐磨损等特性的护套材料，并保证护套的厚度足够，以保护电缆的导体和绝缘层不受到外界环境的损害。

口诀四：温度高，线材好。

电机工作时会产生一定的热量，所以电缆要能够耐受高温。

选择电缆时要根据电机的工作温度选择合适的线材材料，确保电缆能够在高温环境下正常工作。

常见的线材材料有铜线和铝线，铜线具有良好的导电性能和耐热性能，适用于高温环境；铝线相对而言导电性能较差，适用于一般温度环境。

口诀五：长度长，电压降。

电缆的长度越长，电压降低越大。

电压降低会使电机的工作效果下降，甚至影响电机的正常工作。

所以，选择电缆时要根据电缆长度和电机的工作电流选择合适的导体截面积，以减小电压降低。

以上就是选用电机电缆的几个要点及相应的口诀。

选择合适的电缆对于电机的正常工作至关重要，要根据电机的工作电流、电压、温度和环境条件来选择合适的电缆。

在选用电缆时，还要考虑电缆的安装方式、敷设环境等因素，以确保电缆的安全可靠使用。

功率与电流及线径与电流的关系(总2页)-CAL-FENGHAI.-(YICAI)-Company Onel■CAL-本页仅作为文档封面，使用请直接删除单相电阻类电电压U*电流I三相电机类电功率的计算公式二 1. 732*线电压U*线电流I*功率因数COS© （星形接法）=3* 100 123 150 210 238 300功率二额定电压*电流是单相电路中纯阻性负载功率计算公式P=1.732X （380XIXC0S ①）是三相电路中星型接法的感性负載功率计算公式单相电机类电功率的计算公式二电压U*电流I*功率因数cose三相电阻类电功率的计算公式= 1.732*线电压4线电流I （星形接法）=3*相电压I ：*相电流I （角形接法） 相电压"相电流I*功率因数COSC （角形接法）「心 「•中星接和角接两个功率计算公式可互换使用，但相电压、线电压和相电流、线电 流•定要分清。

电功率计算公式:在纯直流电路中:P=UI P=I2R P=U2/R 式中：P 一-电功率（W ） , U —电压（V ） , I ——电流（A ） , R —-电阻（Q ）.在单相交流电路中:P=UIcos<1> 式中：cos4）一-功率因数，如白炽灯、电炉、电烙铁等可视为电阻性负载，其cos 4>=1则 P=ui U 、I 一-分别为相电压、电流<=在对称三相交流电路中，不论负载的连接是哪种形式，对称三相负载的平均功率都是：P= V3UIcosd>式中：U. I -一分别为线电压、线电流。

cos 4）- 一功率因数，若为三相阻性负载，如三相迫炉，cos （l ）=l 则P= V3UI o W •二V 的平方除以REli 广11月19日不见不散il •算线径与电流的常用方法绝缘导线载流量估算如下：导线截2 ） 1 1・ 5 2・ 5 4 6 10 1625 35 50 70 95 120 戦流是截面倍数9 8 7 6 5 4 3・5 3 2・5戦流S(A) 9 14 23 32 48 60 90估算口诀:二点五下乘以九，往上减一顺号走•三十五乘三点五，双双成组减点五•条件有变加折算，岛温九折 铜升级•穿管根数二三四，八七六折满载流.说明：⑴木节口诀对幹种绝缘线（橡皮和塑料绝缘线）的載流虽（安全电流）不是直接指出，而是“截面乘上 一定的倍数”來表示，通过心算而得•由表5 3可以看出：倍数随截面的増大而减小.“二点五下乘以九，往 上减一顺号走”说的是2・5mm'及以下的各种截面铝芯绝缘线，其载流虽约为截血数的9倍•如2・5mm‘ 导线，戦流虽为2・5X9=22. 5⑷•从彳mm'及以上导线的载流虽和截面数的倍数关系是顺着线号往上排, 倍数逐次减】，即4X8、6X7、10X6、16X5. 25X4. “三十五乘三点五，双双成组减点五”，说的是 35mm”的导线载流虽为截而数的3・5倍，即35X3. 5 = 122. 5（A ）.从50mm'及以上的导线，其载流址与截 面数之间的倍数关系变为两个两个线号成一组，倍数依次减0・5•即50. 70mm ・导线的载流虽:为截面数的 3倍;95、120mm"导线载流量是其截面积数的2・5倍，依次类推•“条件有变加折算，高温九折铜升级”. 上述口诀是铝芯绝缘线、明敷在环境温度25C的条件下而定的•若铝芯绝缘线明敷在环境温度长期岛于25C的地区，导线载流虽可按上述口诀il•算方法算出，然后再打九折即可；十使用的不是铝线而是铜芯绝缘线，它的载流虽要比同规格铝线略大一些，可按上述口i夬方法算出比铝线加大一个线号的载流虽.如16mm* 铜线的载流址，可按25mm2铝线汁算.一般铜线安全讣算方法是：2. 5平方毫米铜电源线的安全戦流虽一28A.4平方亳米铜电源线的安全载流虽一35A・6平方亳米铜电源线的安全载流S-48A・10平方亳米铜电源线的安全载流虽一65A.16平方亳米铜电源线的安全载流虽一91A・25平方亳米铜电源线的安全戦流虽一120A・如果是铝线，线径要取铜线的1. 5-2倍.如果铜线电流小于28A,按每平方亳米10A來取肯定安全.如果铜线电流大于120A,按每平方亳米5A*取.。

电线粗细与承载电流之间的关系
在电力系统中，电线作为电流的传输介质，承担着重要的角色。

然而，电线的粗细与其承载电流的关系并非一一对应，需要考虑到多种因素。

首先，电线的直径是影响其承载能力的关键因素之一。

一般来说，直径越大的电线，所能承受的电流也越大。

这是因为电线直径增大可以降低其电阻，从而减少电线本身的发热和能量损失。

在实际应用中，电线的粗细主要通过AWG （American Wire Gauge）和mm²（平方毫米）两种单位进行表示。

在相同导体材料下，直径越大的电线具有更低的电阻，可以承载更多的电流。

其次，电线材料的选择也是影响电线承载电流的关键因素。

不同材料的电线有着不同的电阻和导电性能，对电流承载能力产生影响。

通常用于电线制造的材料包括铜、铝等金属，以及高温超导材料等。

相比于铝等材料，铜电线的导电性能更好，内阻更低，承载能力也更强。

而高温超导材料则可以在极低的温度条件下将电流无损传输，可以用于特殊的高负载场合。

此外，电线的布线形式和绝缘状况也会影响其承载电流。

在电路中，电线通常会呈现为串联或并联的形式，这会对电线的承载能力产生影响。

串联的电线会受到更高的电阻，因此承载能力会相应降低。

而绝缘不良或绝缘破损的电线，会导致电线之间出现短路或漏电现象，从而降低电线的使用寿命和承载能力。

总之，电线的粗细与承载电流之间的关系是一个相对复杂的问题。

通常需要同时考虑电线的材料、直径、布线形式和绝缘状况等多个因素。

在实际使用中，需要根据实际情况和需求来选择合适的电线规格和布线方式，保障电路的安全和稳定运行。

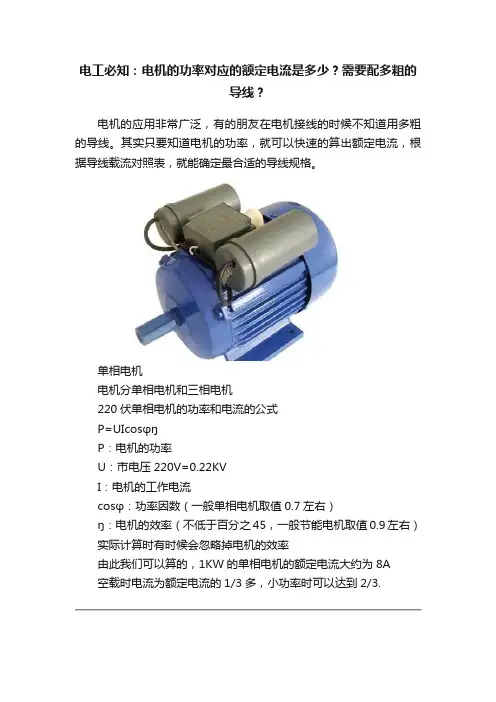

电工必知：电机的功率对应的额定电流是多少？需要配多粗的
导线？
电机的应用非常广泛，有的朋友在电机接线的时候不知道用多粗的导线。

其实只要知道电机的功率，就可以快速的算出额定电流，根据导线载流对照表，就能确定最合适的导线规格。

单相电机
电机分单相电机和三相电机
220伏单相电机的功率和电流的公式
P=UIcosφŋ
P：电机的功率
U：市电压220V=0.22KV
I：电机的工作电流
cosφ：功率因数（一般单相电机取值0.7左右）
ŋ：电机的效率（不低于百分之45，一般节能电机取值0.9左右）实际计算时有时候会忽略掉电机的效率
由此我们可以算的，1KW的单相电机的额定电流大约为8A
空载时电流为额定电流的1/3多，小功率时可以达到2/3.
三相电机
三相电机的计算方法稍有不同
P=√3UIcosφ
可以看出多了一个√3≈1.732
cosφ功率因数：功率越大，功率因数越大，（0.7--0.9）
I=15÷（1.732×0.38×0.8）≈29A----(正好约为功率的2倍)
一般4KW以上的三相电机都是三角形接法，所以额定电流，我们可以直接用功率×2估算对应的电流。

三相电机功率和电流对照表
电机功率对应铜导线的规格对照表
注意：以上数值均为估算，只是在正常温度下，（标准铜线）导线不是太长的情况下所得的安全数值。

电压、功率、电流的关系如何计算电线所能承受的电功率如何计算电线所能承受的电功率如果已知电线的截面积要如何计算该电线所能承受的最大电功率？或已知所需电功率，如何计算出该使用多少mm2电线.回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式功率P=电压U×电流I计算出的功率就是电线所能承受的最大电功率。

例如：在220伏的电源上引出1.5平方毫米导线，最大能接多大功率的电器？解：查下面手册可知1.5平方毫米导线的载流量为22A根据：功率P=电压U×电流I＝220伏×22安＝4840瓦答：最大能接上4840瓦的电器反之，已知所需功率，我们根据上面的公式求电流电流＝功率÷电压得出电流再查手册就能知道要用多大的导线。

例如：要接在220伏电源上的10千瓦的电器，要用多大的导线？解：根据：电流＝功率÷电压＝10000瓦÷220伏＝45.5安查下面手册可知，要用6平方毫米的导线答：要用6平方毫米的导线附：广东科技出版社《现代电工手册》中常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米――22A2.5平方毫米――30A4平方毫米――39A6平方毫米――51A10平方毫米――70A16平方毫米――98ARe:如合计算电线所能承受的电功率国标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线:..铜芯线截面积.. 允许长期电流..2.5 平方毫米(16A～25A)..4平方毫米(25A～32A)..6平方毫米(32A～40A)铝芯电线:铝芯线截面积.. 允许长期电流..2.5 平方毫米(13A～20A) 4平方毫米( 20A～25A).. 6平方毫米( 25A～32A)///举例说明：////1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

电器功率与电线的粗细对照表电器功率与电线的粗细对照表一、引言在日常生活中，电器功率与电线的粗细对照表是一个非常重要的话题。

正确选择电线的粗细与所接驳的电器功率相匹配，对于电路的安全运行至关重要。

本文将从电器功率与电线粗细的关系、合理选择电线的方法、电线过细或过粗的危害和解决方法等方面展开深入探讨。

二、电器功率与电线的粗细对照表1. 电器功率与电线粗细的关系在电路中，电器功率与电线的粗细有着密切的关系。

一般来说，电器功率的大小决定了所需要的电流大小，而电流大小则直接影响了所使用的电线的粗细。

一般而言，电器功率越大，所需要的电流就越大，所需的电线粗细也就越大。

根据不同的电器功率来选择合适的电线粗细是十分必要的。

2. 合理选择电线的方法在选择电线时，首先需要了解所接驳的电器的功率。

一般来说，可以根据国家标准电气规范来选择电线的粗细。

国家标准中通常会明确规定不同功率电器所需的电线粗细，以及相应的电线截面积等。

也可以请专业电工根据实际情况进行测算和建议。

3. 电线过细或过粗的危害和解决方法如果选择的电线过细，可能会导致电线过热，甚至引发火灾等严重后果。

而选择过粗的电线，则会增加维护成本并且浪费资源。

选择合适的电线是至关重要的。

如果电线过细或过粗，应及时更换为合适的电线，并且有必要对电路做进一步检查，以确保安全使用。

三、个人观点和理解在选择电线时，要确保其粗细与接驳的电器功率相匹配，这样才能保证电路的安全运行。

我认为在选择电线时，除了关注电器功率外，还需要考虑线路的长度、环境温度等因素。

只有全面考虑，才能做出更科学、更合理的选择。

四、总结和回顾通过本文的阐述，我们了解了电器功率与电线的粗细对照表的重要性，以及选择电线的方法和对错误选择的解决方法。

只有深刻理解和准确把握这些内容，才能更好地保障电路运行的安全性。

在实际生活中，选择合适的电线也需要我们不断学习和实践，以便掌握更多的经验和技巧。

希望本文能够对大家有所帮助，并能引起更多人对电气安全的重视和关注。

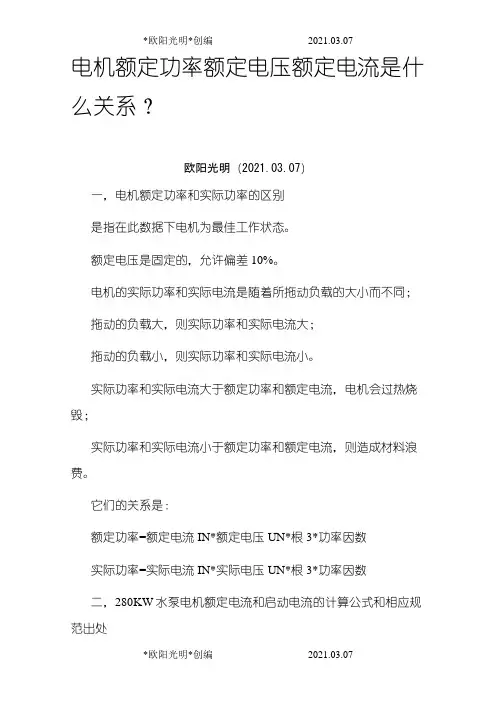

电机额定功率额定电压额定电流是什么关系？欧阳光明（2021.03.07）一，电机额定功率和实际功率的区别是指在此数据下电机为最佳工作状态。

额定电压是固定的，允许偏差10%。

电机的实际功率和实际电流是随着所拖动负载的大小而不同；拖动的负载大，则实际功率和实际电流大；拖动的负载小，则实际功率和实际电流小。

实际功率和实际电流大于额定功率和额定电流，电机会过热烧毁；实际功率和实际电流小于额定功率和额定电流，则造成材料浪费。

它们的关系是：额定功率=额定电流IN*额定电压UN*根3*功率因数实际功率=实际电流IN*实际电压UN*根3*功率因数二，280KW水泵电机额定电流和启动电流的计算公式和相应规范出处(1)280KW电机的电流与极数、功率因素有关一般公式是：电流＝((280KW/380V)/1.73)/0.8.5=501A(2)启动电流如果直接启动是额定电流的7倍。

(3)减压启动是根据频敏变阻器的抽头。

选用BP4300WK频敏变阻器启器动启动电流电额定值的2.4倍。

三，比如一台37KW的绕线电机额定电流如何计算？电流=额定功率/√3*电压*功率因数1、P = √3×U×I×COSφ；2、I = P/√3×U×COSφ；3、I = 37000/√3×380×0.82；四．电机功率计算口诀计算口诀三相二百二电机，千瓦三点五安培。

三相三百八电机，一个千瓦两安培。

三相六百六电机，千瓦一点二安培。

三相三千伏电机，四个千瓦一安培。

三相六千伏电机，八个千瓦一安培。

注：以上都是针对三相不同电压级别，大概口算的口诀，具体参考电机铭牌比如：三相22OV电机，功率：11kw，额定电流：11*3.5=38.5A三相380V电机，功率：11kw，额定电流：11*2=22A 三相660V电机，功率：110kw，额定电流：110*1.2=132A五.电机的电流怎么算？答：⑴当电机为单相电机时由P=UIcosθ得：I=P/Ucosθ,其中P为电机的额定功率，U为额定电压，cosθ为功率因数；⑵当电机为三相电机时由P=√3×UIcosθ得：I=P/(√3×Ucosθ),其中P为电机的额定功率，U为额定电压，cosθ为功率因数。

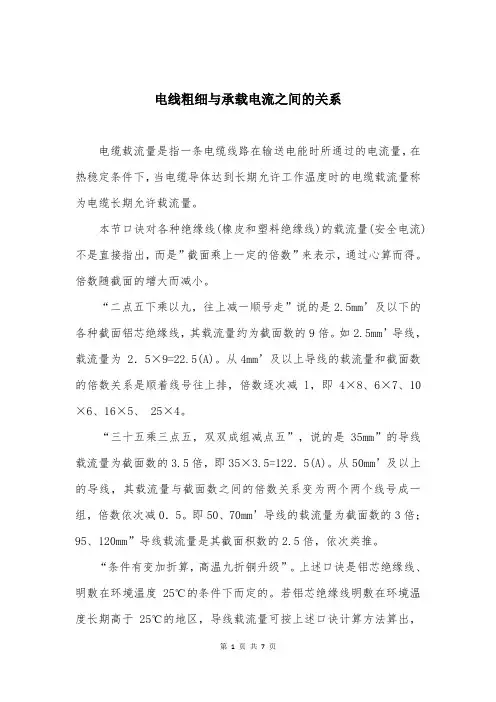

电线粗细与承载电流之间的关系电缆载流量是指一条电缆线路在输送电能时所通过的电流量，在热稳定条件下，当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。

本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm’导线，载流量为 2．5×9=22.5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，即35×3.5=122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

"穿管根数二三四，八七六折满载流。

意思是在穿管敷设两根、三根、四根电线的情况下，其载流量分别是电工口诀计算载流量（单根敷设）的80%、70%、60%。

选择电缆（根据电流选择电缆）导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

电机功率与电流关系Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V 供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

电机如何配线选用断路器，热继电器如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

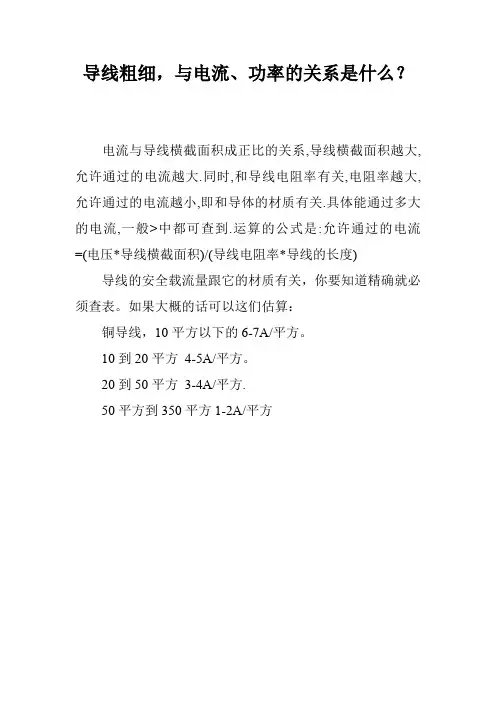

导线粗细，与电流、功率的关系是什么？
电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)
导线的安全载流量跟它的材质有关，你要知道精确就必须查表。

如果大概的话可以这们估算：
铜导线，10平方以下的6-7A/平方。

10到20平方4-5A/平方。

20到50平方3-4A/平方.
50平方到350平方1-2A/平方。

功率=额定电压*电流是单相电路中纯阻性负载功率计算公式P=×（380×I×COSΦ）是三相电路中星型接法的感性负载功率计算公式单相电阻类电功率的计算公式= 电压U*电流I单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= *线电压U*线电流I （星形接法） = 3*相电压U*相电流I （角形接法）三相电机类电功率的计算公式= *线电压U*线电流I*功率因数COSΦ（星形接法） = 3*相电压U*相电流I*功率因数COSΦ（角形接法）中星接和角接两个功率计算公式可互换使用，但相电压、线电压和相电流、线电流一定要分清。

电功率计算公式：在纯直流电路中：P=UI P=I2R P=U2/R 式中：P---电功率（W），U---电压（V）， I----电流（A）， R---电阻（Ω). 在单相交流电路中：P=UIcosφ 式中：cosφ---功率因数, 如白炽灯、电炉、电烙铁等可视为电阻性负载，其cos φ=1 则 P=UI U、I---分别为相电压、电流。

在对称三相交流电路中，不论负载的连接是哪种形式，对称三相负载的平均功率都是： P=√3UIcosφ 式中：U、I---分别为线电压、线电流。

cosφ ---功率因数，若为三相阻性负载，如三相电炉，cosφ=1 则P=√3UI。

W=V的平方除以R计算线径与电流的常用方法？绝缘导线载流量估算如下:？导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120？载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5？载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300？估算口诀:二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流.？说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得.由表5 3可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2．5mm’导线,载流量为2．5×9＝22．5(A).从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5(A).从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5.即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2．5倍,依次类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量,可按25mm2铝线计算.一般铜线安全计算方法是:？平方毫米铜电源线的安全载流量--28A.？4平方毫米铜电源线的安全载流量--35A .？6平方毫米铜电源线的安全载流量--48A .？10平方毫米铜电源线的安全载流量--65A.？16平方毫米铜电源线的安全载流量--91A .？25平方毫米铜电源线的安全载流量--120A.？如果是铝线,线径要取铜线的倍.？如果铜线电流小于28A,按每平方毫米10A来取肯定安全.？如果铜线电流大于120A,按每平方毫米5A来取.。

如何计算电机功率与电缆配线直径详细计算方式计算电机功率与电缆配线直径是在电气工程中常见的计算问题。

以下是计算电机功率与电缆配线直径的详细计算方式：一、计算电机功率：电机功率的计算通常涉及到额定功率和实际功率的计算。

1.额定功率计算：额定功率是指电机设计运行的连续工作能力，通常以千瓦（kW）表示。

额定功率可由下列公式计算得出：额定功率=电压×电流×功率因数×1.73其中，电压是指电机额定工作电压（V），电流是指额定电流（A），功率因数是指功率因数的大小（通常为0.8到1之间）。

2.实际功率计算：实际功率是指电机实际运行时的功率需求。

实际功率计算通常需要考虑负载特性、效率等因素。

实际功率=额定功率×负载率÷效率其中，负载率是指电机在运行过程中的工作负载比例（通常为0到1之间），效率是指电机的运行效率（通常为0.8到1之间）。

二、计算电缆配线直径：计算电缆配线直径涉及到电流负载、电缆材料、电缆长度等因素。

1.计算电流负载：首先需要确定电流负载大小，根据负载特性和工作环境来进行计算。

通常，可以通过配电盘或者负载需求来确定电流负载。

2.根据电缆长度计算线路电阻：电缆长度对电缆线路电阻有一定影响，电阻越大，则电缆损耗越大，需要选择更大直径的电缆。

计算电缆长度并根据电线材料的电阻系数计算电缆线路电阻。

3.根据电缆线路电阻计算电缆线路功率损耗：电缆线路电阻会导致功率损耗，计算功率损耗后，还需确定所需的功率传输效率，即额定功率与实际功率之比。

根据所需的功率传输效率，计算出电缆线路功率损耗。

4.根据电缆线路功率损耗和电压降计算电缆配线直径：根据电缆线路功率损耗和电线材料的电阻系数计算出电线电压降。

根据所需的电压降限制和电线材料的电阻公式，计算出电缆配线直径。

以上是计算电机功率与电缆配线直径的详细计算方式。

需要注意的是，不同的电机和电缆应用会有不同的计算方法和指标，因此在实际计算中应根据具体情况进行调整和修正。

电机功率和电流的换算关系电机功率和电流的换算关系 1计算电机功率和电流的换算关系 3三相电动机的功率计算公式为：P＝3UIcosθη （公式1）其中：P－电动机的额定输出轴功率（KW）U－相电压（V）I－相电流（A）cosφ —电动机的功率因数η —电动机的效率cosφ功率因数是指电动机消耗的有功功率占视在功率的比值。

η 电动机效率是指电动机的输出功率占有功功率的比值。

如果电动机是星形接法，线电压是相电压的1.732倍，线电流等于相电流，电动机实际消耗的功率：P＝1.732UIcosφη（公式2）。

如果电动机是三角形接法，线电压等于相电压，线电流是相电流的1.732倍，P＝1.732UIcosφη（公式3）。

比如一台电动机消耗的有功功率为15千瓦，而由于电动机的线圈有阻抗，所以要消耗电能而发热。

致使输出功率为14千瓦，那么它的效率就是14/15=0.93.3。

电机功率和电流的换算关系 41、三相变频调速异步电动机从铭牌中可以看出，该电动机的各项数据如下：P－电动机的额定输出轴功率（175KW）U－相电压（690V）I－相电流（192A）cosφ —电动机的功率因数:0.82η —电动机的效率:92%＝0.92代入公式2中P＝1.732UIcosφη＝1.732×690×192×0.82×0.92＝173101W＝173KW≈175KW。

2、三相异步电动机从铭牌中可以看出，该电动机的各项数据如下：P－电动机的额定输出轴功率（90KW）U－相电压（380V）I－相电流（167A）cosφ —电动机的功率因数:0.87η —电动机的效率:94.2%＝0.942代入公式3中P＝1.732UIcosφη＝1.732×380×167×0.87×0.942＝90078W＝90.1KW≈90KW。

3、三相异步电动机从铭牌中可以看出，该电动机的各项数据如下：P－电动机的额定输出轴功率（2.2KW）U－相电压（380V）I－相电流（5.7A）cosφ —电动机的功率因数:0.74η —电动机的效率:79%＝0.79代入公式2中P＝1.732UIcosφη＝1.732×380×5.7×0.74×0.79＝2193W ＝2.19KW≈2.2KW。

电线粗细与功率之间的关系计算导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

如:2.5 mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围: S=< I /(5~8>=0.125 I ~0.2 I(mm2 S-----铜导线截面积(mm2 I-----负载电流(A三、功率计算一般负载分为两种,一种式电阻性负载,一种是电感性负载。

对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是I=P/Ucosф=6000/220*0.8=34(A 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。

所以,上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A 也就是说,这个家庭总的电流值为17A。

则总闸空气开关不能使用16A,应该用大于17A的。

估算口诀:二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。

条件有变加折算,高温九折铜升级。

穿管根数二三四,八七六折满载流。

说明:(1本节口诀对各种绝缘线(橡皮和塑料绝缘线的载流量(安全电流不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。

由表5 3可以看出:倍数随截面的增大而减小。

“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。

如何根据电机大小选择电缆线径? [工程技术电脑硬件]mimimi82009-1-17 14:30:57 172.30.211.* 举报如何根据电机大小选择电缆线径?youcoo2009-1-17 14:31:04 122.77.40.* 举报常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。

一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2.口诀：低压380/220 伏系统每KW 的电流,安。

千瓦，电流，如何计算？电力加倍，电热加半。

单相千瓦，4 . 5 安。

单相380 ，电流两安半。

3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。

①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。

这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。

【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。

电热是指用电阻加热的电阻炉等。

三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。

【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。

【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。

这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可以这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
