N600公共回路两点接地的查找方法

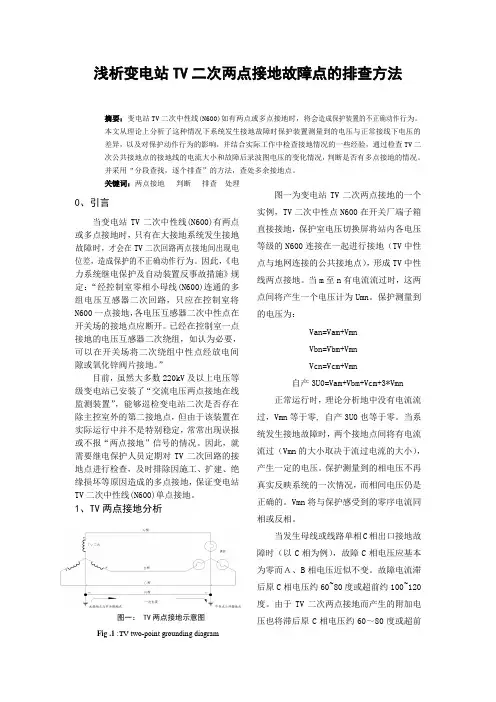

浅析变电站TV二次两点接地故障点的排查方法摘要：变电站TV二次中性线(N600)如有两点或多点接地时，将会造成保护装置的不正确动作行为。

本文从理论上分析了这种情况下系统发生接地故障时保护装置测量到的电压与正常接线下电压的差异，以及对保护动作行为的影响，并结合实际工作中检查接地情况的一些经验，通过检查TV二次公共接地点的接地线的电流大小和故障后录波图电压的变化情况，判断是否有多点接地的情况。

并采用“分段查找，逐个排查”的方法，查处多余接地点。

关键词：两点接地判断排查处理0、引言当变电站TV二次中性线(N600)有两点或多点接地时，只有在大接地系统发生接地故障时，才会在TV二次回路两点接地间出现电位差，造成保护的不正确动作行为。

因此，《电力系统继电保护及自动装置反事故措施》规定：“经控制室零相小母线(N600)连通的多组电压互感器二次回路，只应在控制室将N600一点接地，各电压互感器二次中性点在开关场的接地点应断开。

已经在控制室一点接地的电压互感器二次绕组，如认为必要，可以在开关场将二次绕组中性点经放电间隙或氧化锌阀片接地。

”目前，虽然大多数220kV及以上电压等级变电站已安装了“交流电压两点接地在线监测装置”，能够巡检变电站二次是否存在除主控室外的第二接地点，但由于该装置在实际运行中并不是特别稳定，常常出现误报或不报“两点接地”信号的情况。

因此，就需要继电保护人员定期对TV二次回路的接地点进行检查，及时排除因施工、扩建、绝缘损坏等原因造成的多点接地，保证变电站TV二次中性线(N600)单点接地。

1、TV两点接地分析图一： TV两点接地示意图Fig .1 :TV two-point grounding diagram图一为变电站TV二次两点接地的一个实例，TV二次中性点N600在开关厂端子箱直接接地，保护室电压切换屏将站内各电压等级的N600连接在一起进行接地（TV中性点与地网连接的公共接地点），形成TV中性线两点接地。

500kV变电站PT二次回路N600多点接地现象及检查处理方法探讨摘要：鉴于PT二次回路N线多点接地可能会导致继电保护误动或拒动，本地区电网对电压等级变电站PT二次回路N线多点接地情况进行了排查和处理，本文从原理上定性分析了PT二次回路N线多点接地导致保护误动或拒动的原因，接着着重提出防范PT二次回路N线多点接地的相关控制措施，旨在对相关人员在控制和处理多点接地等方面有所帮助和借鉴。

关键词：电压互感器；二次回路；多点接地；控制措施本文先从原理上定性分析了PT二次回路N线两点接地对继电保护装置造成误动或拒动的原因，接着着重提出防止PT二次回路N线多点接地的相关防范控制措施，旨在能够为相关人员在电压互感器二次回路规划设计、基建施工、投产验收、运维管理以及多点接地处理等方面有所帮助和借鉴。

1继电保护和安全自动装置技术规程》规定，电压互感器的二次回路只允许有一点接地，接地点宜设在控制室内。

独立的、与其他互感器无电的联系的电压互感器也可在开关场实现一点接地（见示意图1，其中C为二次回路分布电容，Rf为二次负荷，U为二次电压）。

且为保证接地可靠，各电压互感器的中性线（N600）不得接有可能断开的开关或熔断器等。

图1 电压互感器二次回路一点接地示意图因此，在PT二次回路N线多点接地时，当变电站近端发生接地短路故障时，因故障电流较大，所以在中性点就会产生上述的电位差ΔU，相当于中性点电压产生了偏移，使得进入保护装置的各相电压并不是实际故障相的电压，而是叠加了电位差ΔU以后的电压，从而导致各相电压的幅值和相位均发生了变化，而保护装置自产的零序电压也相应地叠加了3倍的ΔU，其相位也相应地发生了变化。

这样，就可能会导致零序方向继电器及工频变化量距离继电器动作不正确，从而最终导致了继电保护装置的误动或拒动。

2 控制措施在电压互感器二次回路的规划设计、基建施工、投产验收、运维管理以及多点接地处理等方面都必须严格遵守和认真执行电压互感器二次回路有且只能有一个接地点的规定，至始至终尽可能减少PT二次回路N线多点接地情况的发生。

变电站电压互感器二次回路N600多点接地排查及处理摘要：介绍电压互感器N600多点的判断及查找方法，并结合现场排查的一些实例，并提出相应的预防措施。

关键词：电压互感器，多点接地，排查方法，预防措施前言：继电保护反措中规定：经控制室零相小母线（N600）连通的几组电压互感器二次回路，只应在控制室将N600一点接地，各电压互感器二次中性点在开关场地接地点应断开；为保证接地可靠，各电压互感器地中性线不得接有可能断开的断路器或接触器等。

本文将分析变电站电压互感器二次回路N600多点接地对保护的危害，并根据本人对多座变电站N600多点接地专项检查的实例，阐述排查方法，总结各种多点接地现象提出预防措施。

一、多点接地危害根据反措要求，变电站电压互感器二次回路只应在控制室将N600一点接地，但实际运行中却常会发生多点接地，我们知道两个接地点间的地电位差会叠加在三相电压上使三相电压发生畸变，那么保护装置采样的相电压、自产零序电压就不再是正确的电压，这将导致与电压相关的保护拒动或者是误动作。

图1 多点接地示意图二、排查方法检查电压互感器二次回路N600多点接地的方法有电阻+电流法、电压法：1、电阻+电流法通过改变一点接地回路的的回路电阻，并测量改变后回路上的电流是否有变化，有变化说明回路上存在第二接地点导致电流分配变化；具体方法（接线如图2）：1.1合上刀闸K，断开控制室一点接地的联接线，1.2调整滑线电阻R为0欧，合上刀闸K1断开刀闸K，记录测量R上的电流；1.3合上刀闸K，断开刀闸K1，滑线电阻R增加为10欧及以上，合上刀闸K1，断开刀闸K，测量电阻R上电流，如电流发生变化，该N600回路存在两点（或多点）接地。

2、确定有两点接地了，就可以用电流法来排查具体接地点：2.1合上刀闸K，调整滑线电阻R为10欧，断开控制室一点接地的联接线，合上刀闸K1；2.2并通过合、断刀闸K改变回路电阻的方法，依次检查N600的每一支路电流变化情况，对有明显变化的支路确定为有另外接地点的支路。

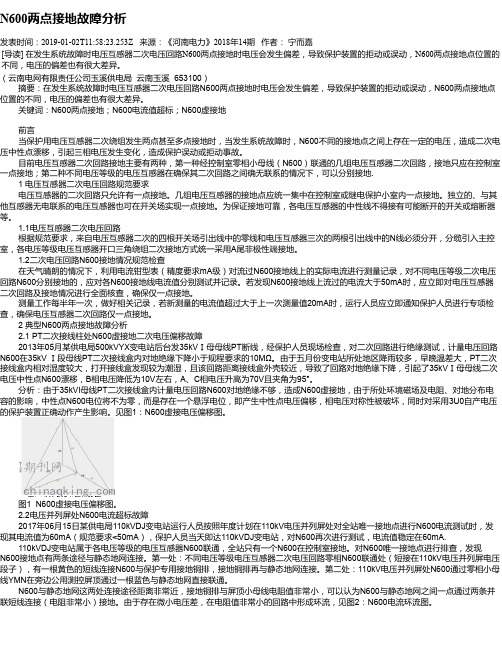

N600两点接地故障分析发表时间：2019-01-02T11:58:23.253Z 来源：《河南电力》2018年14期作者：宁而嘉[导读] 在发生系统故障时电压互感器二次电压回路N600两点接地时电压会发生偏差，导致保护装置的拒动或误动，N600两点接地点位置的不同，电压的偏差也有很大差异。

（云南电网有限责任公司玉溪供电局云南玉溪 653100）摘要：在发生系统故障时电压互感器二次电压回路N600两点接地时电压会发生偏差，导致保护装置的拒动或误动，N600两点接地点位置的不同，电压的偏差也有很大差异。

关键词：N600两点接地；N600电流值超标；N600虚接地前言当保护用电压互感器二次绕组发生两点甚至多点接地时，当发生系统故障时，N600不同的接地点之间上存在一定的电压，造成二次电压中性点漂移，引起三相电压发生变化，造成保护误动或拒动事故。

目前电压互感器二次回路接地主要有两种，第一种经控制室零相小母线（N600）联通的几组电压互感器二次回路，接地只应在控制室一点接地；第二种不同电压等级的电压互感器在确保其二次回路之间确无联系的情况下，可以分别接地.1 电压互感器二次电压回路规范要求电压互感器的二次回路只允许有一点接地。

几组电压互感器的接地点应统一集中在控制室或继电保护小室内一点接地。

独立的、与其他互感器无电联系的电压互感器也可在开关场实现一点接地。

为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。

1.1电压互感器二次电压回路根据规范要求，来自电压互感器二次的四根开关场引出线中的零线和电压互感器三次的两根引出线中的N线必须分开，分缆引入主控室，各电压等级电压互感器开口三角绕组二次接地方式统一采用A尾非极性端接地。

1.2二次电压回路N600接地情况规范检查在天气晴朗的情况下，利用电流钳型表（精度要求mA级）对流过N600接地线上的实际电流进行测量记录，对不同电压等级二次电压回路N600分别接地的，应对各N600接地线电流值分别测试并记录。

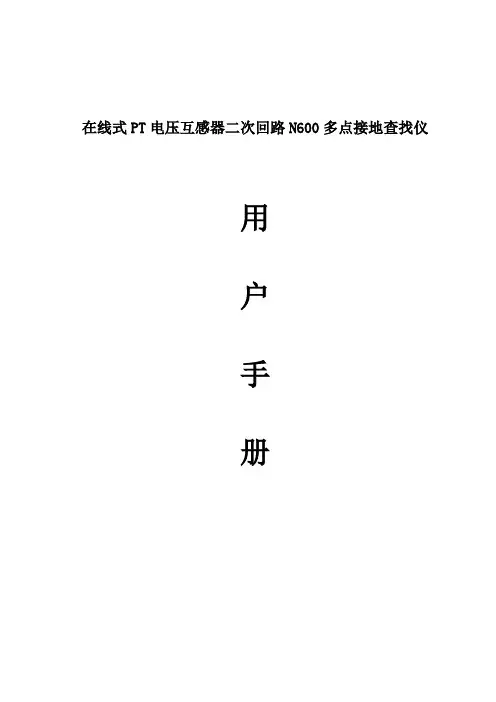

在线式PT电压互感器二次回路N600多点接地查找仪用户手册在线式PT电压互感器二次回路N600多点接地查找仪使用手册 目录一、概述 (1)二、装置构成及原理 (2)三、功能特点 (3)四、主要技术指标 (4)五、使用方法 (4)六、注意事项 (8)一、概述公共回路N线多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两第1页在线式PT电压互感器二次回路N600多点接地查找仪使用手册 个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。

在电力系统中，公共回路对保障系统安全运行起到非常重要的作用。

系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。

同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。

但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。

N600 配备高精度电流互感器，通过对N线电流的监测及对公共回路、其他回路的实时监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。

本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。

二、装置构成及原理2.1 装置的构成：本装置由N600分析仪、信号采集器（电流互感器）二部分组成。

N600分析仪原理图在线式N600分析仪功能：N600分析仪判断被测公共回路接地系统是否存在多点接地，如果存在多点接地，会在N600接地线上施加一低频小电流信号以供探测仪实现故障点的定位。

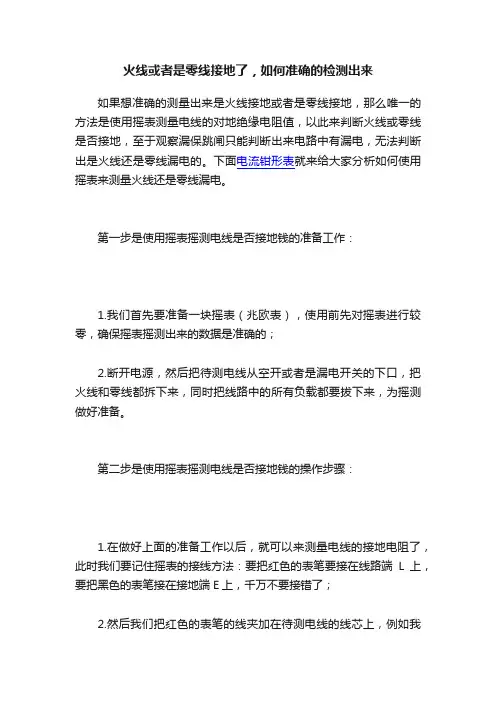

火线或者是零线接地了，如何准确的检测出来如果想准确的测量出来是火线接地或者是零线接地，那么唯一的方法是使用摇表测量电线的对地绝缘电阻值，以此来判断火线或零线是否接地，至于观察漏保跳闸只能判断出来电路中有漏电，无法判断出是火线还是零线漏电的。

下面电流钳形表就来给大家分析如何使用摇表来测量火线还是零线漏电。

第一步是使用摇表摇测电线是否接地钱的准备工作：1.我们首先要准备一块摇表（兆欧表），使用前先对摇表进行较零，确保摇表摇测出来的数据是准确的；2.断开电源，然后把待测电线从空开或者是漏电开关的下口，把火线和零线都拆下来，同时把线路中的所有负载都要拔下来，为摇测做好准备。

第二步是使用摇表摇测电线是否接地钱的操作步骤：1.在做好上面的准备工作以后，就可以来测量电线的接地电阻了，此时我们要记住摇表的接线方法：要把红色的表笔要接在线路端L上，要把黑色的表笔接在接地端E上，千万不要接错了；2.然后我们把红色的表笔的线夹加在待测电线的线芯上，例如我们先夹在火线的线芯上面来测量火线；把黑色的表笔的线夹夹在配电箱内的公共接地排上，这样接线就完成了，可以测量了；3.摇动摇表的手柄，摇动摇表手柄的时候要由慢到快逐渐加速，直到达到摇表要求的转速，也就是摇表的额定转速120转/分钟；4.此时我们观察摇表上面的显示的数值：如果摇表摇测出来的数值大于等于0.5兆欧，那么说明我们测量的电线也就是火线是绝缘合格的，不存在接地漏电的问题；如果摇表摇测出来的数值小于0.5兆欧，那么说明我们测量的电线也就是火线是绝缘不合格的，存在接地漏电的问题；5.测量零线时我们把红色表笔的线夹夹在零线的线芯上，把黑色的表笔的线夹夹在配电箱内的公共接地排上；测量的方法跟火线是完全一致的；6.摇动摇表的手柄，摇动摇表手柄的时候要由慢到快逐渐加速，直到达到摇表要求的转速，也就是摇表的额定转速120转/分钟；此时我们观察摇表上面的显示的数值：如果摇表摇测出来的数值大于等于0.5兆欧，那么说明我们测量的电线也就是零线是绝缘合格的，不存在接地漏电的问题；如果摇表摇测出来的数值小于0.5兆欧，那么说明我们测量的电线也就是零线是绝缘不合格的，存在接地漏电的问题。

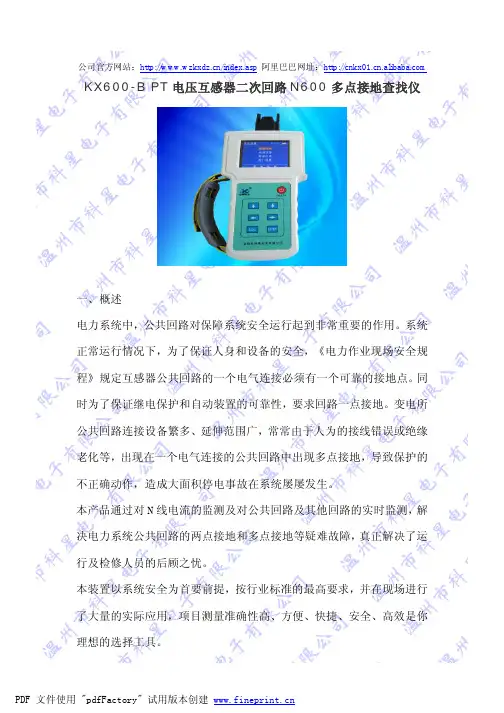

公司官方网站：/index.asp阿里巴巴网址： KX600-B PT电压互感器二次回路N600多点接地查找仪一、概述电力系统中，公共回路对保障系统安全运行起到非常重要的作用。

系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。

同时为了保证继电保护和自动装置的可靠性，要求回路一点接地。

变电所公共回路连接设备繁多、延伸范围广，常常由于人为的接线错误或绝缘老化等，出现在一个电气连接的公共回路中出现多点接地，导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。

本产品通过对N线电流的监测及对公共回路及其他回路的实时监测，解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。

本装置以系统安全为首要前提，按行业标准的最高要求，并在现场进行了大量的实际应用，项目测量准确性高、方便、快捷、安全、高效是你理想的选择工具。

二、功能特点◆多点接地故障分析功能，N600分析仪通过对N600及其它接地回路的电流分析，判断N600二次回路接地系统是否存在多点接地故障；◆N600分析仪可以显示信号电流大小、N600接地线分流信号大小及其它接地回路的分流电流大小；◆波形显示功能，N600探测仪在对被测接地线进行探测时会显示被测回路的信号电流波形图；◆高精度电流表功能，N600探测仪可配备不同型号高精度钳表；◆友善的人机界面、使用舒适、精致、携带方便。

◆工业标准设计，选用进口元器件，装置可靠性极高。

三、主要技术指标◆环境温度：-30℃～+50℃；◆相对湿度：≤95%◆总质量： 2.5kg◆电流检测范围：0—200mA◆电流检测分辨率：0.1mA◆多点接地判断门限：0.5mA◆多点接地方向显示：同向或反向◆单次反应时间≤12S◆多点接地报警方式：声光报警四、装置构成及原理装置的构成：本装置由N600分析仪、故障检测器和信号采集器（钳表）三部分组成。

电压互感器二次回路接地查找新方法王献志;任江波;范景哲【摘要】比较传统电压互感器二次回路接地点查找的几种方法，提出一种能可靠、快速识别电压互感器二次回路接地情况的新检测方法。

介绍该方法的基本原理及应用该方法对电压互感器二次回路N600网络一点接地、多点接地进行判断和查找的步骤，并通过实例验证该方法的有效性。

%This paper expounds the harm of multipoint grounding in secondary circuit of voltage transform ,com-pares the several traditional methods for searching the erath-dingpoints ,proposes a new method for searching multipoint grounding of voltage transformer secondary circuits .intro-duces the basic principle of the method ,analyzes how to judge and search the voltage transformer secondary circuit N600 network single point grounding and multipoint ground-ing ,and validates the validity of the method through the ap-plication example .【期刊名称】《河北电力技术》【年(卷),期】2014(000)001【总页数】3页(P40-42)【关键词】电压互感器;二次回路;多点接地;单点接地;继电保护【作者】王献志;任江波;范景哲【作者单位】国网河北省电力公司电力科学研究院，石家庄 050021;河北电力调度控制中心，石家庄 050021;国网河北省电力公司电力科学研究院，石家庄050021【正文语种】中文【中图分类】TM31为确保在电力系统故障时将一次电压准确传变至二次侧，同时为防止电压互感器一、二次绝缘击穿，高电压穿入二次侧，造成人身伤害和设备损坏，电压互感器必须有接地点[1]。

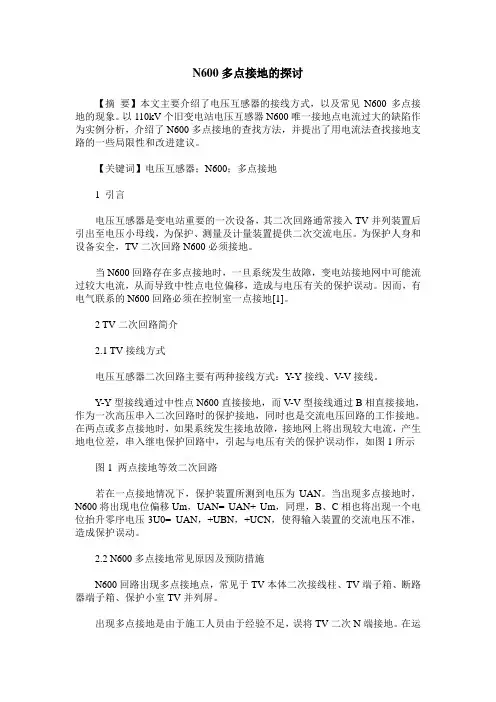

N600多点接地的探讨【摘要】本文主要介绍了电压互感器的接线方式，以及常见N600多点接地的现象。

以110kV个旧变电站电压互感器N600唯一接地点电流过大的缺陷作为实例分析，介绍了N600多点接地的查找方法，并提出了用电流法查找接地支路的一些局限性和改进建议。

【关键词】电压互感器；N600；多点接地1 引言电压互感器是变电站重要的一次设备，其二次回路通常接入TV并列装置后引出至电压小母线，为保护、测量及计量装置提供二次交流电压。

为保护人身和设备安全，TV二次回路N600必须接地。

当N600回路存在多点接地时，一旦系统发生故障，变电站接地网中可能流过较大电流，从而导致中性点电位偏移，造成与电压有关的保护误动。

因而，有电气联系的N600回路必须在控制室一点接地[1]。

2 TV二次回路简介2.1 TV接线方式电压互感器二次回路主要有两种接线方式：Y-Y接线、V-V接线。

Y-Y型接线通过中性点N600直接接地，而V-V型接线通过B相直接接地，作为一次高压串入二次回路时的保护接地，同时也是交流电压回路的工作接地。

在两点或多点接地时，如果系统发生接地故障，接地网上将出现较大电流，产生地电位差，串入继电保护回路中，引起与电压有关的保护误动作，如图1所示图1 两点接地等效二次回路若在一点接地情况下，保护装置所测到电压为UAN。

当出现多点接地时，N600将出现电位偏移Um，UAN= UAN+ Um，同理，B、C相也将出现一个电位抬升零序电压3U0= UAN，+UBN，+UCN，使得输入装置的交流电压不准，造成保护误动。

2.2 N600多点接地常见原因及预防措施N600回路出现多点接地点，常见于TV本体二次接线柱、TV端子箱、断路器端子箱、保护小室TV并列屏。

出现多点接地是由于施工人员由于经验不足，误将TV二次N端接地。

在运行时间比较长的变电站，也出现过由于二次电缆绝缘老化或者被小动物咬坏电缆绝缘层而造成的接地。

电压公共回路N600两点接地查找方法探讨
张大贵
【期刊名称】《南方电网技术》
【年(卷),期】2009(003)0z1
【摘要】变电站电压公共回路N600两点或多点接地,当系统发生故障,将造成中性点的电压相位偏移,影响相电压与零序电压的幅值与相位,从而可能导致距离保护、零序方向保护误动或拒动.因此,保证N600回路一点接地显得非常重要.文章针对该回路是否为一点接地列出了具体的试验方法,包括电阻法、电流法和电压法.这些方法在实际工作中得到了验证,效果较好,可推广应用.
【总页数】5页(P15-19)
【作者】张大贵
【作者单位】贵阳供电局,贵阳,550002
【正文语种】中文
【中图分类】TM645
【相关文献】

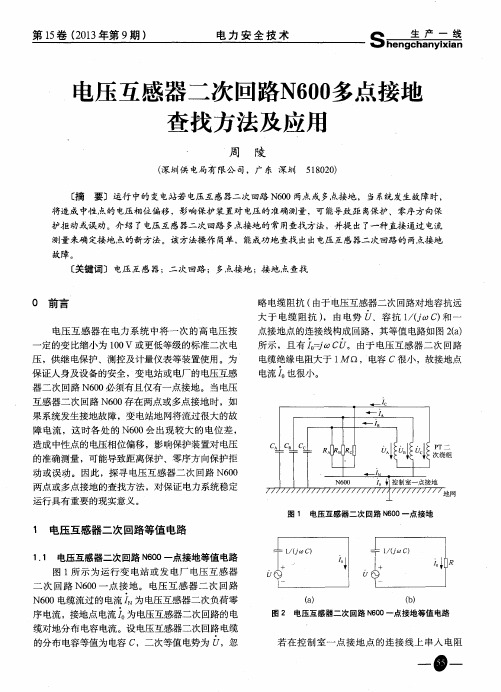

1.电压互感器二次回路N600多点接地查找方法及应用 [J], 周陵

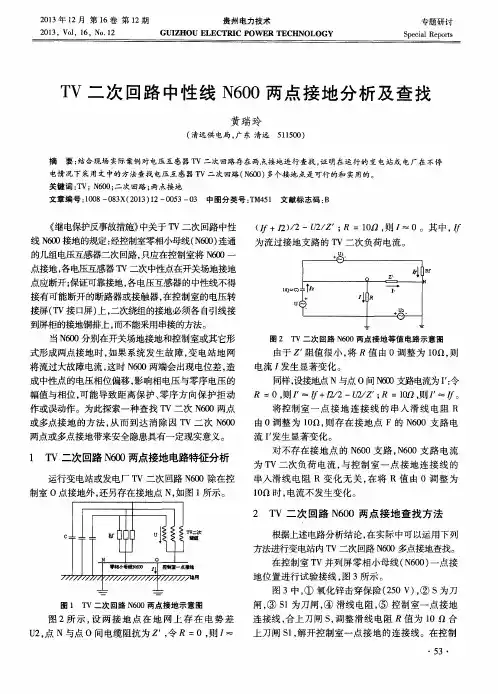

二次回路中性线N600两点接地分析及查找 [J], 黄瑞玲
3.电压公共回路N600两点接地查找方法探讨 [J], 张大贵
4.电压互感器二次回路N600多点接地查找及处理 [J], 钟文华
5.电压互感器二次回路N600多点接地查找方法与应用探讨 [J], 李勇
因版权原因，仅展示原文概要，查看原文内容请购买。

探讨电压互感器二次回路N600接地在线监测的方法变电站电压互感器N600发生两点或多点接地时，如果系统发生故障，将造成中性点电压相位偏移，可能导致保护误动或拒动。

在实际运行中，由于设计、施工、改造及二次设备老化、绝缘击穿等原因，造成电压互感器二次回路出现多点接地。

本文将通过电压互感器N600多点接地故障的检测查找原理，探讨如何实现N600接地在线监测告警功能，通过装置及时发现电压互感器N600发生两点或多点接地情况，并通过声光或后台信号告知监控人员，并通过装置录波存储功能对接地电流的大小及变化趋势进行记录，以便专业人员分析查找。

关键字：电压回路;N600;接地;在线监测一引言《南方电网电力系统继电保护反事故措施（2014版）》中4.2.3有规定：经控制室零相小母线（N600）连通的几组电压互感器二次回路，只应在控制室将N600一点接地，各电压互感器二次中性点在开关场地接地点应断开;为保证接地可靠，各电压互感器的中性线不得接有可能断开的断路器或接触器等。

当N600分别在开关场地接地和控制室接地时，如果系统发生故障，变电站地网将流过大故障电流，这时N600 两端会出现电位差，它将造成中性点的电压相位偏移，进而影响相电压与零序电压的幅值与相位。

从而可能导致距离保护、零序方向保护拒动或误动作。

目前针对电压互感器N600接地情况缺乏适用的在线检测和监控手段，往往造成电压互感器N600接地点随着变电站设备改造的进行而逐渐增多。

因此找到一种可以不影响设备运行情况下进行安装，并且能够实时监测电压互感器二次回路两点或多点接地的检测方法是非常有意义的。

二电压互感器N600两点或多点接地的常规检测方法传统的电压互感器N600两点或多点接地查找常用方法有电阻法。

电阻法可以实现是否存在多点接地的粗略判断，但无法判断具体接地点在哪号开关柜或保护屏上。

电阻法检测电压互感器N600两点或多点的步骤如下，电阻法检测电压互感器二次回路N600的电路原理图如下图：测试步骤：1）合上刀闸K，断开控制室一点接地的联接线。

关于PT二次回路一点及多点接地查找方法的分析作者：陈勋来源：《中国新通信》2017年第08期【摘要】电力系统继电保护中，由于PT二次回路存在多点接地，要想准确、及时将各个接地点找出，不仅需耗费大量的时间与精力，而且若处理不当，会引发不安全事故的发生。

针对此问题，通过深入分析，采取PT二次回路永久接地点串入电阻法，通过调节电阻的值观察支路电流的变化动态，准确判断出支路中接地点的故障部位，为检修人员提供了一定的帮助。

【关键词】继电保护电压二次回路多点接地支路电流在电力系统继电保护的整个过程中，PT二次回路是其中最为关键的一个阶段，若出现故障未能及时处理，则会埋下不安全隐患，对工作人员的生命安全造成一定的威胁。

因此开展对继电保护PT二次回路接地点问题的探究具有重要的意义。

本文按照PT二次回路存在多点或者一点接地等值电路的差异性，采取PT二次回路永久接地点串入电阻法，能够在短时间内判断出接地点的故障部位，检测准确率高，省时省力，提高了电力系统运行的安全性。

一、PT二次回路接地故障的检测方法1、使用便携式接地电阻测试仪查找接地点。

借助便携式接地电阻测试仪进行接地点的查找具有如下优势：一是操作方便，便于携带；二是数据存储量大，能够进行数据之间的有效传输。

但存在不足的是整个过程不能实现在线监控，若发现问题工作人员不能及时解决，引发不安全隐患。

2、人工查找接地点。

在进行人工查找接地点时，也应遵循一定的原则：首先将PT回路中的各个支路电源进行分解，对每个小回路进行解线处理；其次借助摇表对各个小回路的接地点进行测试。

此方法操作步骤复杂，而且在对回路分解中若处理不当会损坏元件，还会对其他设备造成一定的影响。

3、在线监测装置查找接地点。

在线监测装置是借助电桥平衡原理对多个接地点进行查找，逐一排出故障部位。

该方法可实现在线监控，但易受环境的变化，导致灵敏性降低，影响工作人员的判断。

通过以上分析，可知三种检测方式都有各自的优势但也存在不足之处，在确保精确度高的基础上，决定采取PT二次回路一点或多点接地方式进行检测。
