锅炉基础知识(讲义)

热能⼯程与动⼒类专业知识点--锅炉原理知识点讲义整理锅炉原理知识点1、⽕⼒发电⼚的⽣产过程是把燃料的化学能转变为电能。

2、三⼤设备是锅炉，汽轮机和发电机。

3．锅炉按蒸汽参数可分为低中⾼超⾼亚临界超临界压⼒锅炉。

4、锅炉按容量分有⼩型中型⼤型锅炉。

5、⼀般⽕⼒发电⼚⽣产过程共有三个主要阶段。

第⼀阶段是在锅炉中将燃料的化学能转变为热能；第⼆阶段是在汽轮机中将热能转变为机械能，第三阶段是通过发电机把机械能转变为电能。

6、煤粉炉按排渣⽅式分成两种型式，⼀是固态排渣炉．另⼀是液态排渣炉。

7、锅炉按燃烧⽅式分成⽕床炉、室燃炉、旋风炉和硫化床四种类型。

8．汽包是加热、蒸发、过热三个过程的连接枢纽。

9、依靠⼯质的密度差⽽产⽣的锅炉⽔循环称为⾃然循环。

10、过热器的作⽤是将由汽包来的饱和蒸汽加热⾄过热蒸汽。

11 汽轮机⾼压缸的排汽回到锅炉进⾏再加热升温的设备叫再热器。

12．省煤器的作⽤是利⽤锅炉尾部烟⽓的余热加热锅炉给⽔。

13．空⽓预热器的作⽤是利⽤锅炉尾部烟⽓的余热，加热燃烧所⽤的空⽓。

1．燃料是指⽤来燃烧以取得热量的物质。

2．燃料按其物态可分为固体燃料液体和⽓体燃料。

3 煤的成分分析有元素分析和⼯业分析两种。

4 表⽰灰渣熔融特性的三个温度分别叫变形温度DT，软化温度ST,流动温度FT5．软化温度ST 代表灰的熔点6、煤的发热量是指单位质量的煤完全燃烧时放出的热量7、煤的发热量有低位发热量，⾼位发热量和氧弹发热量其中氧弹发热量的含量最⾼1．烟⽓中过量空⽓系数越⼤．则含氧量越⼤。

2锅炉各项热损失中排烟热损失是最⼤的⼀项。

3．锅炉热效率计算有正平衡和反平衡两种⽅法。

4．⽕电⼚多采⽤反平衡法求锅炉热效率。

1 制粉系统中最重要的设备是磨煤机，它可分为低速磨煤机、中速度煤机、⾼速磨煤机三种类型。

2 低速磨煤机转速为15-25 r/min、中速磨煤机转速为50-300 r/min，⾼速磨煤机转为750-1500r／min。

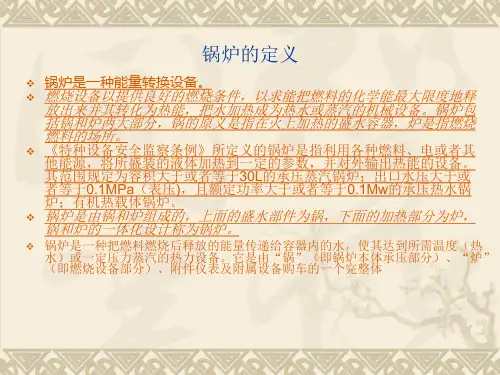

锅炉基本知识锅炉概念按《条例》定义，锅炉是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉；有机热载体锅炉。

锅炉的概念中还包括其安全附件、安全保护装置和与安全保护装置相关的设施。

水的性质水在自然界中有固态(冰)、液态(水)、气态(水蒸汽)三种形态。

在一定的压力下，水被加热，吸收热量以后，温度就逐渐升高，到一定温度时，水便开始沸腾。

水沸腾时的温度，叫做沸点。

沸点状态下的水称为饱和水。

沸点也叫饱和温度。

1 kg的水由0℃加热至饱和温度，所吸收的热量称为水的液体热。

在不同的压力下，水的饱和温度、液体热、汽化潜热是不同的，表1-1中列出了几种压力下，它们的相应值。

蒸汽过热热量则与过热度和压力有关。

汽化潜热为零的状态称为临界状态，相应的各项参数称为临界参数。

锅炉工作原理输入能量为燃料中的化学能的锅炉，其工作原理可用下述工作过程和工作系统来说明。

•(1)工作过程•锅炉产生热水或蒸汽需要以下三个过程：•①燃料的燃烧过程：燃料在炉膛内燃烧放出热量的过程。

•②传热过程：燃料燃烧后产生的热量，通过受热面传递给锅内的水或蒸汽的过程。

•③水的加热、汽化过程：锅内的水吸收热量转变成具有一定温度和压力的热水或蒸汽的过程。

•(2)工作系统•锅炉的工作过程是通过两个工作系统来实现的：一个系统是介质系统，在蒸汽锅炉中称为汽水系统，另一个系统是燃烧系统。

锅炉特点一般来说，锅炉具有下列特点：（1）承受一定的压力和温度，因而具有爆炸的危险性。

(2)投入运行后，一般要求连续运行。

(3)工作条件较恶劣，受热面内外承受火、烟、灰、水、汽等侵蚀。

锅炉组成锅炉是由“锅”和“炉”以及保证“锅”和“炉”安全正常运行所必需的安全附件、阀门仪表和附属设备等三大部分组成“锅”是指锅炉中盛放水和蒸汽的部分，是锅炉的吸热部分，其中的水和蒸汽被加热。

锅炉工培训讲义第一部分：锅炉基础知识第一节：锅炉容量及参数一、容量的定义：就是锅炉的出力（蒸发量与热功率）。

1、蒸发量：蒸汽锅炉长期连续运行时，每小时产生的蒸汽量（用“D”表示）单位为：吨/小时（t/h）、公斤/秒（Kg/s）,锅炉产品名牌上和设计资料上的标注的就是额定蒸发量，在实际运行中有最大蒸发量。

1t/h=0.278kg/s,我厂的锅炉一站1＃炉是：38.89 kg/s，2＃炉为33.33 kg/s，二站四台炉为：61.11 kg/s2、热功率：是对于热水锅炉来讲的，每小时有效带热量（用“Q”表示），单位为兆瓦（MW）。

二、压力压力就是压强，单位面积上所受的力，用“p”表示，单位为兆帕（MPa），绝对压力与表压力的出别：绝对压力是以压力等于零作为测量的起点，表压力则是以当时当地的大气压作为测量的起点，工程计算方面一般采用绝对压力。

锅炉名牌上和设计资料上的标明的额定工作压力为表压力。

P绝＝P表＋P0（大气压）压力单位换算表表1三、温度标志物体冷热程度的物理量，称为温度（用“t”表示），单位为“℃”锅炉名牌上标注的温度是过热器出口处的蒸汽温度。

绝对温度“T”,单位为“K”(开尔文)，1℃＝273.15K。

第二节：锅炉常用术语一、受热面：从放热介质中吸收热量并传热给受热介质的表面（如水冷壁管）。

二、辐射受热面：主要以辐射形式吸热的受热面（如炉膛水冷壁管）。

三、对流受热面：主要以对流形式吸热的受热面（如省煤器蛇形管）。

四、锅炉热效率：指锅炉有效利用的热量与单位时间内所消耗燃料的输入热量的百分比，用“η”表示，计算公式如下：（略）五、蒸汽品质：指蒸汽纯洁程度（含水量、含盐量等）。

六、燃料消耗量：单位时间内锅炉消耗的燃料量。

七、排污量：锅炉排除污水的流量。

八、水管锅炉：烟气在受热面管子的外部流动，水在管子内部流动的锅炉。

（电站锅炉均为水管锅炉）九、自然循环锅炉：依靠下降管中的水与上升管中的汽水混合物之间重度差，使锅炉内的水进行循环的锅炉。

锅炉基础知识第一章锅炉基础知识第一节归纳一．锅炉的工作过程：锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传达给容器内的水，使水达到所需要的温度（热水）或必然压力蒸汽的热力设施。

它是由“锅”（即锅炉本体水压部分）、“炉”（即燃烧设施部分）、附件仪表及隶属设施组成的一个完满体。

锅炉在“锅”与“炉”两部分同时进行，水进入锅炉今后，在汽水系统中锅炉受热面将吸取的热量传达给水，使水加热成必然温度和压力的热水或生成蒸汽，被引出应用。

在燃烧设施部分，燃料燃烧不断放出热量，燃烧产生的高温烟气经过热的流传，将热量传达给锅炉受热面，而自己温度逐渐降低，最后由烟囱排出。

“锅”与“炉”一个吸热，一个放热，是亲近联系的一个整体设施。

锅炉在运行中由于水的循环流动，不断地将受热面吸取的热量全部带走，不但使水升温或汽化成蒸汽，而且使受热面获得优异的冷却，从而保证了锅炉受热面在高温条件下安全的工作。

二．锅炉参数：锅炉参数对蒸汽锅炉而言是指锅炉所产生的蒸汽数量、工作压力及蒸汽温度。

对热水锅炉而言是指锅炉的热功率、出水压力及供回水温度。

（一）蒸发量（ D）蒸汽锅炉长远安全运行时，每小时所产生的蒸汽数量，即该台锅炉的蒸发量，用“D ”表示，单位为吨 / 小时（ t/h ）。

（二）热功率（供热量Q ）热水锅炉长远安全运行时，每小时出水有效带热量。

即该台锅炉的热功率，用“Q ”表示，单位为兆瓦（ MW ），工程单位为 104 千卡 / 小时（ 104Kcal/h ）。

（三）工作压力工作压力是指锅炉最高赞同使用的压力。

工作压力是依照设计压力来确定的，平常用 MPa 来表示。

（四）温度温度是标志物体冷热程度的一个物理量，同时也是反响物质热力状态的一个基本参数。

平常用摄氏度即“t℃ ”。

锅炉铭牌上注明的温度是锅炉出口处介质的温度，又称额定温度。

对于无过热器的蒸汽锅炉，其额定温度是指锅炉额定压力下的饱和蒸汽温度；对于有过热汽的蒸汽锅炉，其额定温度是指过热汽出口处的蒸汽温度；对于热水锅炉，其额定温度是指锅炉出口的热水温度。

锅炉基础知识讲义一、引言锅炉是一种将水转化为蒸汽的设备，在许多行业中被广泛应用。

它既能提供温暖的暖气，又能产生蒸汽驱动机械设备。

了解锅炉的基础知识对于操作和维护锅炉都是至关重要的。

本讲义将介绍锅炉的基本原理、构造组成、常见问题和安全操作要点，以帮助读者更好地理解和应用锅炉技术。

二、锅炉基本原理1. 锅炉的定义和分类锅炉是一种将水加热转化为蒸汽或热水的热能转换设备。

按照工作介质的不同，锅炉可以分为蒸汽锅炉和热水锅炉两大类。

2. 锅炉的热能转换过程锅炉的热能转换过程分为三个阶段：燃料燃烧、烟气传热和工作介质传热。

这三个过程相互联系、相互制约，共同完成热能转换。

3. 锅炉的热效率热效率是衡量锅炉工作性能的重要指标，它表示单位燃料所释放的能量中，能被工作介质吸收利用的比例。

提高锅炉的热效率可以节约能源、降低排放。

三、锅炉构造组成1. 锅炉主要部件锅炉由炉膛、水壁、过热器、再热器、经济空气预热器、空预器、给水装置、蒸汽分离器、烟囱等主要部件组成。

2. 锅炉的工作原理锅炉的工作原理是将燃料燃烧产生的热量传递给工作介质，使其达到一定的温度和压力，实现热能转换的过程。

四、常见问题与故障排除1. 锅炉的爆炸安全问题锅炉爆炸是一种严重的事故，可能导致人员伤亡和财产损失。

保持锅炉的正常运行，定期检查和维护锅炉设备，是避免爆炸事故的关键。

2. 锅炉的水位控制问题锅炉水位过高或过低都会对锅炉的正常运行产生影响。

合理调节水位，确保锅炉的安全运行，是每个锅炉操作员应该掌握的基本技能。

3. 锅炉的燃烧问题锅炉的燃烧问题可能导致热效率下降、燃料消耗增加等不良后果。

了解常见的燃烧问题并及时解决，可以提高锅炉的热效率和运行稳定性。

五、锅炉安全操作要点1. 锅炉的操作规程操作锅炉时，应按照操作规程进行操作，确保安全可靠。

操作人员应熟悉锅炉设备的基本构造和性能，掌握正确的操作方法。

2. 锅炉的维护与检修定期对锅炉进行维护和检修，可以保持锅炉的性能和安全可靠性。

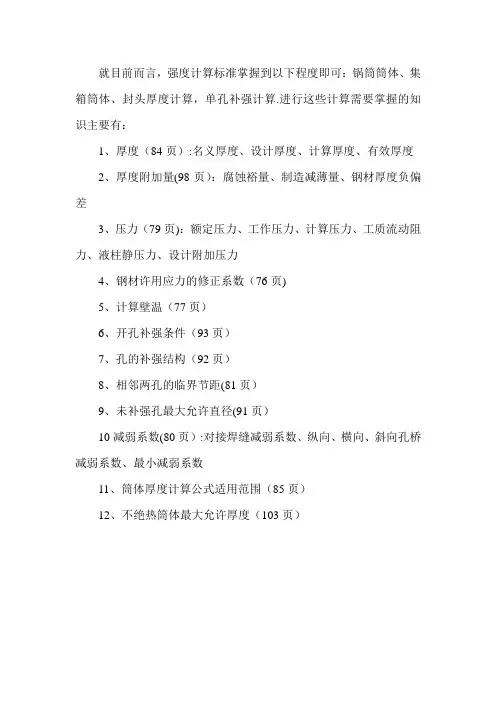

就目前而言，强度计算标准掌握到以下程度即可：锅筒筒体、集箱筒体、封头厚度计算，单孔补强计算.进行这些计算需要掌握的知识主要有：1、厚度（84页）:名义厚度、设计厚度、计算厚度、有效厚度2、厚度附加量(98页）：腐蚀裕量、制造减薄量、钢材厚度负偏差3、压力（79页)：额定压力、工作压力、计算压力、工质流动阻力、液柱静压力、设计附加压力4、钢材许用应力的修正系数（76页)5、计算壁温（77页）6、开孔补强条件（93页）7、孔的补强结构（92页）8、相邻两孔的临界节距(81页）9、未补强孔最大允许直径(91页）10减弱系数(80页）:对接焊缝减弱系数、纵向、横向、斜向孔桥减弱系数、最小减弱系数11、筒体厚度计算公式适用范围（85页）12、不绝热筒体最大允许厚度（103页）一、锅筒筒体厚度计算1、名义厚度δ:即图样标注厚度，由设计厚度向上圆整至钢材标准规格的厚度。

即名义厚度≥设计厚度，例如:设计厚度为16。

5，名义厚度取为18。

可采购到的锅炉钢板厚度一般为偶数,个别有奇数，如25mm 。

2、设计厚度：C tdc +=δδt δ：计算厚度，mm C:厚度附加量，mm ，C = C 1+ C 2+ C 3C 1:腐蚀裕量，一般情况取为0.5mm 。

δ＞20mm 时,取C 1=0 C 2:制造减薄量，按附录C 中的表C.1选取。

按卷筒时的热卷和冷卷不同工艺选取，我厂目前产品采用冷卷冷校，制造减薄量取为0。

C 3：钢材厚度负偏差，取钢板标准规定的厚度负偏差。

按GB/T709《热轧钢板和钢带的尺寸、外形、重量及允许偏差》,规定为0。

3 mm 。

一般情况下,C = 0.5+0+0。

3 = 0. 8mm3、计算厚度：[]p PD i t -=σϕδmin 2P ：计算压力，MPaD i ：筒体内径，mmmin ϕ:最小减弱系数 []σ:许用应力，MPa3.1计算压力：P =P 0 +△P aP 0：工作压力,MPa△P a ：设计附加压力,MPa3.1。

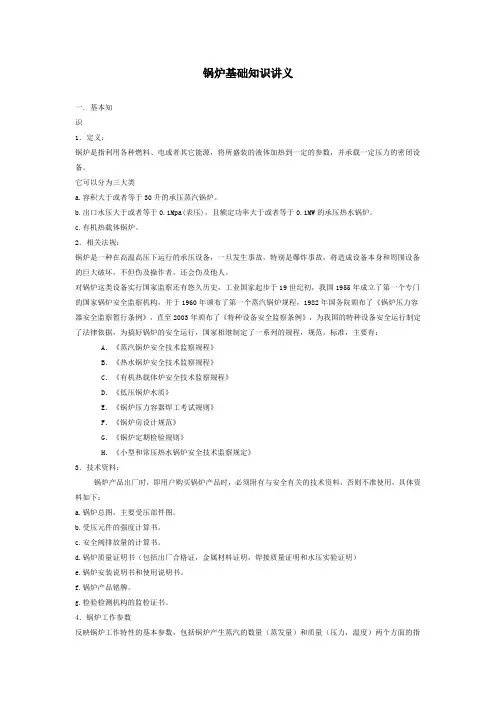

锅炉基础知识讲义一．基本知识1．定义：锅炉是指利用各种燃料、电或者其它能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备。

它可以分为三大类a.容积大于或者等于30升的承压蒸汽锅炉。

b.出口水压大于或者等于0.1Mpa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉。

c.有机热载体锅炉。

2．相关法规：锅炉是一种在高温高压下运行的承压设备，一旦发生事故，特别是爆炸事故，将造成设备本身和周围设备的巨大破坏，不但伤及操作者，还会伤及他人。

对锅炉这类设备实行国家监察还有悠久历史，工业国家起步于19世纪初，我国1955年成立了第一个专门的国家锅炉安全监察机构，并于1960年颁布了第一个蒸汽锅炉规程，1982年国务院颁布了《锅炉压力容器安全监察暂行条例》，直至2003年颁布了《特种设备安全监察条例》，为我国的特种设备安全运行制定了法律依据，为搞好锅炉的安全运行，国家相继制定了一系列的规程，规范，标准，主要有：A．《蒸汽锅炉安全技术监察规程》B．《热水锅炉安全技术监察规程》C．《有机热载体炉安全技术监察规程》D．《低压锅炉水质》E．《锅炉压力容器焊工考试规则》F．《锅炉房设计规范》G．《锅炉定期检验规则》H．《小型和常压热水锅炉安全技术监察规定》3．技术资料：锅炉产品出厂时，即用户购买锅炉产品时，必须附有与安全有关的技术资料，否则不准使用，具体资料如下：a.锅炉总图，主要受压部件图。

b.受压元件的强度计算书。

c.安全阀排放量的计算书。

d.锅炉质量证明书（包括出厂合格证，金属材料证明，焊接质量证明和水压实验证明）e.锅炉安装说明书和使用说明书。

f.锅炉产品铭牌。

g.检验检测机构的监检证书。

4．锅炉工作参数反映锅炉工作特性的基本参数，包括锅炉产生蒸汽的数量（蒸发量）和质量（压力，温度）两个方面的指标。

蒸发量：锅炉每小时所产生的蒸汽数量，称为蒸发量，用以表示其产汽的能力。

常用的单位是“吨/小时”（t/h）。

锅炉及锅炉房设备基本知识1. 锅炉的定义和作用锅炉是一种能够将液体或气体加热至高温的设备，用于生产蒸汽或供暖。

锅炉通过将燃料燃烧产生的热能传递给工作介质（水或空气），使其温度升高，从而达到加热或提供动力的目的。

2. 锅炉的分类(1) 按使用介质分类•蒸汽锅炉：用于产生高温高压蒸汽，常用于发电厂等工业领域。

•热水锅炉：用于供暖系统或工业生产中的热水需求。

(2) 按燃料分类•燃煤锅炉：使用煤炭作为燃料。

•燃油锅炉：使用石油及其制品作为燃料。

•燃气锅炉：使用天然气或液化石油气作为燃料。

•生物质锅炉：使用木材、秸秆等可再生能源作为燃料。

(3) 按工作原理分类•水管锅炉：水流在管内循环，吸收热量，产生蒸汽或热水。

•火管锅炉：烟气通过管内，将热量传递给水。

3. 锅炉房的组成部分(1) 锅炉锅炉是锅炉房的核心设备，负责加热工作介质。

锅炉的结构由炉膛、回转室、烟管等组成。

(2) 烟囱烟囱是排放燃烧产生的废气的管道，其高度和直径需要根据锅炉容量和排气条件来确定。

(3) 辅助设备•风机：提供燃烧所需的氧气，维持燃烧的稳定性。

•锅炉给水设备：将进水净化、加热处理后送进锅炉。

•钢架和管道系统：支撑和输送燃料、工作介质及废气流动。

•仪表控制设备：监测和控制锅炉运行参数，保证安全和效率。

•排污系统：将锅炉排放的废水进行处理和排放。

4. 锅炉房的安全措施(1) 锅炉操作人员要持有相应的资格证书，熟悉操作规程和安全操作流程。

(2) 锅炉房要配备灭火器、消防水泵等消防设备，定期进行消防演习。

(3) 锅炉房安装烟雾探测器、温度传感器等报警设备，及时监测火灾风险。

(4) 锅炉房定期进行安全巡检，检查阀门、管道等是否存在泄漏或损坏情况。

(5) 锅炉房应设置通风设备，保持良好的通风环境，防止有害气体积聚。

5. 锅炉的维护和保养(1) 定期清洗锅炉的外表面和内部各部件，保持其清洁。

(2) 检查锅炉的电气系统和控制器，确保其正常运行。

(3) 定期检查锅炉的烟囱和烟道，清除积灰，保证正常排烟。

第一节电厂锅炉简介锅炉专业知识培训讲义第一节电厂锅炉简介一、锅炉的作用锅炉是发电厂三大主机中最基本的设备。

其作用是使燃料在炉内燃烧放热，加热炉水并生成一定数量、一定压力和一定温度的过热蒸汽。

二、锅炉的组成和作用锅炉有本体设备、辅助设备和锅炉附件组成。

1、锅炉本体设备是锅炉的主要组成部分，由汽水系统和燃烧系统两大部分组成。

⑴汽水系统汽水系统的组成：一般有省煤器、汽包、下降管、联箱、水冷壁、过热器、减温器等组成。

汽水系统的作用：其主要作用是有效吸收燃料燃烧放出的热量，使炉水蒸发并形成具有一定温度和压力的过热蒸汽。

（要求是安全、高效）⑵燃烧系统燃烧系统的组成：链条锅炉：炉膛、煤道、炉排、空气预热器等；煤粉锅炉：炉膛、煤道、燃烧器、空气预热器等；循环流化床锅炉：炉膛、煤道、布风板、风帽、分离器、返料器、空气预热器等；燃烧系统的作用：其主要作用是使燃料在炉内良好燃烧，放出热量。

（要求是安全、迅速、完全）2、锅炉的辅助设备主要有通风设备、运煤设备、给煤设备、给水设备、除尘设备、除渣设备等。

通风设备：主要包括一次风机、二次风机、返料风机、引风机、烟风道、烟囱等，其作用是提供燃料燃烧所需空气，物料的流化、分离、返送所需空气，并将燃烧生成的烟气排出炉外。

运煤设备：主要包括配煤设备、输煤设备、碎煤设备等，其作用是将原煤配制成合格的燃煤，并送至锅炉煤仓中。

给煤设备：主要包括给煤机，其作用是将锅炉煤仓中的燃煤均匀地送入锅炉。

给水设备：由给水泵和给水管路组成，其主要作用是向锅炉可靠地供水。

除灰、除渣设备：由除尘器、冷渣机、输灰机、输渣机等组成，主要作用是清除烟气中的飞灰和煤燃烧后的灰渣。

3、锅炉附件主要包括安全门、水位计、吹灰器、热工仪表、控制设备等。

4、此外，锅炉本体还包括炉墙和构架。

炉墙是用成来构成封闭的炉膛和烟道，构架是用来支撑和悬吊汽包、炉墙等锅炉部件。

三、锅炉的工作过程1、燃料的燃烧、放热过程燃煤送入锅炉，与炉内灼热的处于流态化的物料混合，吸收热量并与空气混合燃烧放热，燃烧中的煤与物料在上升烟气流的作用下向炉膛上部运动，对水冷壁和炉内布置的其它受热面放热。
