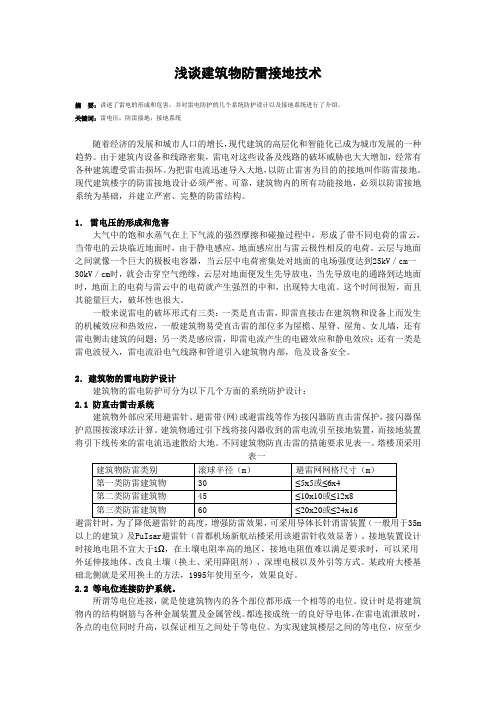

浅谈建筑物防雷接地技术摘要：讲述了雷电的形成和危害，并对雷电防护的几个系统防护设计以及接地系统进行了介绍。
关键词：雷电压；防雷接地；接地系统随着经济的发展和城市人口的增长，现代建筑的高层化和智能化已成为城市发展的一种趋势。
由于建筑内设备和线路密集，雷电对这些设备及线路的破坏威胁也大大增加，经常有各种建筑遭受雷击损坏。
为把雷电流迅速导入大地，以防止雷害为目的的接地叫作防雷接地。
现代建筑楼宇的防雷接地设计必须严密、可靠，建筑物内的所有功能接地，必须以防雷接地系统为基础，并建立严密、完整的防雷结构。
1．雷电压的形成和危害大气中的饱和水蒸气在上下气流的强烈摩擦和碰撞过程中，形成了带不同电荷的雷云，当带电的云块临近地面时，由于静电感应，地面感应出与雷云极性相反的电荷。
云层与地面之间就像一个巨大的极板电容器，当云层中电荷密集处对地面的电场强度达到25kV／cm一30kV／cm时，就会击穿空气绝缘，云层对地面便发生先导放电，当先导放电的通路到达地面时，地面上的电荷与雷云中的电荷就产生强烈的中和，出现特大电流。
这个时间很短，而且其能量巨大，破坏性也很大。
一般来说雷电的破坏形式有三类：一类是直击雷，即雷直接击在建筑物和设备上而发生的机械效应和热效应，一般建筑物易受直击雷的部位多为屋檐、屋脊、屋角、女儿墙，还有雷电侧击建筑的问题；另一类是感应雷，即雷电流产生的电磁效应和静电效应；还有一类是雷电波侵入，雷电流沿电气线路和管道引入建筑物内部，危及设备安全。
2．建筑物的雷电防护设计建筑物的雷电防护可分为以下几个方面的系统防护设计：2.1 防直击雷击系统建筑物外部应采用避雷针、避雷带(网)或避雷线等作为接闪器防直击雷保护，接闪器保护范围按滚球法计算。
建筑物通过引下线将接闪器收到的雷电流引至接地装置，而接地装置将引下线传来的雷电流迅速散给大地。
不同建筑物防直击雷的措施要求见表一。
塔楼顶采用表一建筑物防雷类别滚球半径（m）避雷网网格尺寸（m）第一类防雷建筑物30 ≤5x5或≤6x4第二类防雷建筑物45 ≤10x10或≤12x8第三类防雷建筑物60 ≤20x20或≤24x16避雷针时，为了降低避雷针的高度，增强防雷效果，可采用导体长针消雷装置（一般用于35m 以上的建筑）及PuIsar避雷针（首都机场新航站楼采用该避雷针收效显著）。
变电站的防雷接地技术范文一、引言现代社会对电力供应的要求越来越高，而变电站作为电力系统的重要组成部分，必须具备稳定可靠的运行能力。
然而，雷电是变电站运行安全的主要威胁之一。
为了确保变电站的正常运行，防雷接地技术成为了必不可少的一环。
本文将重点探讨变电站的防雷接地技术，并对其进行详细阐述。
二、变电站的防雷接地技术概述防雷接地技术是指在建设变电站时采取一系列措施，使其具备良好的接地系统，以有效抵御雷击对变电站的影响。
变电站的防雷接地技术主要包括以下几个方面：1. 接地装置的设计和维护：接地装置是变电站防雷接地技术的核心。
它通过将变电站与大地之间建立良好的导电路径，将雷电流尽量引入地下，在保护变电设备的同时减少雷击对人身安全的伤害。
接地装置的设计应符合国家标准，并且需定期检查和维护，确保其连接良好，能够有效地引导雷电流。
2. 引下装置的设置：引下装置是指为了将雷电流引导到接地装置而设置的导线和支架等设备。
引下装置的设置位置应根据变电站的具体情况确定，以确保雷电流可以快速而稳定地引导至地下。
3. 防雷网的建设：防雷网是指在变电站周围设置一定高度的金属栅格，以防止雷电通过地面路径进入变电站，从而减少对变电设备的损坏。
防雷网应与接地装置相连接，并且设置合理，以确保雷电流能够有效排除。
4. 防雷避雷器的使用：防雷避雷器是变电站防雷接地技术中的重要设备之一。
它可以在雷电击中变电站时，迅速吸收并释放雷电能量，保护变电设备的安全运行。
防雷避雷器的选用应根据变电站的电压等级和环境条件确定，并定期进行检测和更换。
三、变电站防雷接地技术的关键问题在实际应用中，变电站的防雷接地技术面临着一些关键问题需要解决。
以下是其中的几个重要问题：1. 接地电阻的控制：接地电阻是衡量接地装置性能的重要指标之一。
接地电阻越小，说明接地装置中电流的传输能力越强，从而能够更好地抵御雷电的冲击。
因此，变电站的防雷接地技术应注重控制接地电阻，以达到更好的防雷效果。
浅谈超高层建筑的防雷与接地在现代城市的天际线中，超高层建筑如同一座座巍峨的巨人，展现着人类建筑技术的辉煌成就。
然而，这些高耸入云的建筑也面临着诸多特殊的挑战，其中防雷与接地问题尤为关键。
雷电作为一种强大而不可预测的自然力量，对超高层建筑的安全构成了严重威胁。
因此，深入研究和有效实施超高层建筑的防雷与接地措施，是保障建筑及其内部人员和设备安全的重要任务。
超高层建筑之所以更容易遭受雷电袭击，主要是由于其高度突出，更容易成为雷电先导的目标。
雷电会沿着建筑物的外部结构，如金属框架、幕墙等传导，产生强大的电流和电磁场。
如果防雷措施不到位，这些电流和电磁场可能会导致电气设备损坏、火灾甚至人员伤亡。
在防雷设计中，接闪器是第一道防线。
常见的接闪器有避雷针、避雷带和避雷网等。
对于超高层建筑，通常会采用多种接闪器相结合的方式，以确保全方位的保护。
例如，在建筑物的顶部设置避雷针，沿着屋顶边缘布置避雷带，同时在幕墙等部位设置避雷网。
这些接闪器需要通过可靠的连接与引下线相连，将雷电电流引入地下。
引下线的作用是将接闪器接收到的雷电电流安全地传导至接地装置。
在超高层建筑中，由于建筑高度较高，引下线的长度也相应增加，这就需要考虑电流在引下线上的分布和电感效应。
为了减小电感的影响，通常会采用多根引下线均匀分布的方式，并且引下线应采用导电性能良好的材料，如铜、铝等。
接地装置是防雷系统的最终环节，其作用是将雷电电流迅速散入大地，以降低雷电对地电位的升高。
对于超高层建筑，接地电阻的要求非常严格。
因为接地电阻过大，会导致雷电电流不能及时散入大地，从而引起地电位反击，对建筑物内的设备和人员造成危害。
为了降低接地电阻，通常会采用深埋接地极、扩大接地面积、使用降阻剂等方法。
除了传统的防雷措施，超高层建筑还需要考虑一些特殊的防雷问题。
例如，随着电子设备在建筑物中的广泛应用，雷电电磁脉冲的防护变得越来越重要。
雷电电磁脉冲可能会通过电源线、信号线等线路进入建筑物内部，对电子设备造成损坏。
变电站的防雷接地技术变电站作为电力系统中的重要组成部分，其正常运行对于电力系统的稳定供电具有重要意义。
而雷电是导致电力设备损坏和电力系统故障的主要原因之一，因此，在变电站的设计和建设过程中，防雷接地技术是至关重要的。
一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施，在雷电侵袭时迅速引导雷电流入地下，减少雷电对设备和系统的损害。
其主要作用有以下几个方面：1. 接地安全：良好的接地系统可以防止雷电对设备和人员的危害，保证安全运行。
2. 电气设备的保护：合理的接地系统可以将雷电流迅速引到地下，避免雷击对设备造成直接或间接的损害。
3. 系统可靠性：优良的接地系统可以提高系统的可靠性，减少故障发生的可能性。
二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。
（1）接地电阻：接地电阻是指将接地极与大地相连的电阻。
它的主要作用是限制接地系统的电流在合理范围内，在雷击时减少对设备的伤害。
接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。
（2）接地极：接地极是将接地电阻埋设在地下的部分。
它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。
常用的接地极有水平接地极、竖直接地极和涂铜接地极等。
（3）接地网：接地网是由多个接地极和导线连接而成的网状结构。
它通过增大接地面积，降低接地电阻，提高接地的可靠性和稳定性。
接地网的布置要根据变电站的场地和设备的要求进行合理设计。
（4）接地体：接地体是指其他与接地系统有关的构造物，如金属结构、设备等。
接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。
2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。
常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。
其中，裸铜导线具有良好的导电性能和耐腐蚀性能，是较为理想的接地材料。
3. 接地设施的布置变电站的接地设施要合理布置，使得接地系统的电流均匀分布、电势降低，并减少相互干扰。

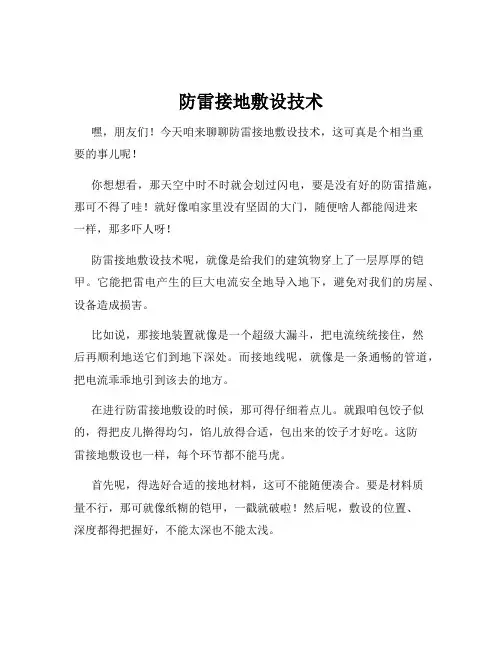

防雷接地敷设技术嘿，朋友们！今天咱来聊聊防雷接地敷设技术，这可真是个相当重要的事儿呢！你想想看，那天空中时不时就会划过闪电，要是没有好的防雷措施，那可不得了哇！就好像咱家里没有坚固的大门，随便啥人都能闯进来一样，那多吓人呀！防雷接地敷设技术呢，就像是给我们的建筑物穿上了一层厚厚的铠甲。
它能把雷电产生的巨大电流安全地导入地下，避免对我们的房屋、设备造成损害。
比如说，那接地装置就像是一个超级大漏斗，把电流统统接住，然后再顺利地送它们到地下深处。
而接地线呢，就像是一条通畅的管道，把电流乖乖地引到该去的地方。
在进行防雷接地敷设的时候，那可得仔细着点儿。
就跟咱包饺子似的，得把皮儿擀得均匀，馅儿放得合适，包出来的饺子才好吃。
这防雷接地敷设也一样，每个环节都不能马虎。
首先呢，得选好合适的接地材料，这可不能随便凑合。
要是材料质量不行，那可就像纸糊的铠甲，一戳就破啦！然后呢，敷设的位置、深度都得把握好，不能太深也不能太浅。
你说要是接地没做好，那会咋样？哎呀呀，那后果可不堪设想！说不定哪天一个雷下来，家里的电器全报销了，那多心疼呀！所以说呀，这防雷接地敷设技术可真是太重要啦！咱还得注意定期检查和维护。
就像咱的车子要定期保养一样，这防雷接地设施也得时不时看看有没有啥问题。
要是发现有松动的地方，赶紧给它修好，可别等到出了问题才后悔莫及呀！在一些特殊的场合，比如高压电塔附近呀，化工厂呀，那对防雷接地敷设技术的要求就更高啦！就好比是给这些地方穿上了特制的防弹衣，得更结实、更可靠才行呢。
总之呢，防雷接地敷设技术可不是小事儿，咱可不能小瞧了它。
它就像一个默默守护我们的卫士，在我们看不到的地方发挥着巨大的作用。
让我们都重视起来，把防雷接地敷设工作做好，这样才能安心地享受生活呀！可别等出了问题才追悔莫及哟！。
接地与防雷安全技术措施接地与防雷安全技术措施是现代建筑设计与施工中不可或缺的重要环节，其目的在于保障建筑物及其中的人员、设备不受雷击等自然灾害的影响，达到安全、稳定运行的目的。
本文将从接地技术、防雷技术及安全措施三个方面，对接地与防雷安全技术措施进行讲述，并探讨其在现代建筑领域中的应用。
一、接地技术接地是电气电子领域中最基本的安全措施之一。
在实际应用中，我们通常使用的较多的是保护接地、信号接地和电源接地。
1.保护接地保护接地是为了保护人、车辆、机器设备等重要财产的安全，防止意外电击事故的发生。
常见的保护接地包括：挂接防雷针、建筑物的建筑接地、钢结构的接地等。
2.信号接地信号接地是为了保证电子设备能够正确工作，防止设备失效或受到广播电磁干扰。
常见的信号接地包括：信号地接地、天线接地、屏蔽接地等。
3.电源接地电源接地是为了确保电气设备安全可靠地工作，防止接地走线受到误操作、受到外电干扰等问题。
常见的电源接地包括：设备接地、设备电源线接地、信号电源线接地等。
二、防雷技术防雷是指通过特定的技术和手段，防止雷击对建筑物、人员及设备造成损害。
常见的防雷技术包括：避雷针、接地措施、屏蔽措施、隔离措施等。
1.避雷针避雷针是一种非常有效的防雷措施，其工作原理就是通过避雷针将电荷引入地下，从而减少或消除雷电对建筑物的影响。
通常，避雷针的形式有防雷锥形杆、运动避雷器、静电避雷器等多种。
2.接地措施接地措施是为了保护人员和设备的安全，能够有效地降低雷击的危险。
常用的接地措施包括构筑接地网、安装接地线、建立接地棒等。
3.屏蔽措施屏蔽措施是在建筑物或设备上设置成串联电容器、接地网及金属屏蔽等，形成能够抵御电磁干扰的物理障碍，以达到有效的防雷效果。
4.隔离措施隔离措施是在建筑物内部采取隔离措施，将电力、电信、计算机信息等进行有效隔离。
这样做能够减少可能的电流闪瞬变电压干扰，为防雷抗干扰提供有效的技术保障。
三、安全措施除了上述的接地与防雷技术措施外，建筑物内部的安全措施也是非常重要的一方面。
浅谈输电线路的防雷接地技术孙自珂摘要：本文阐述了输电线路雷电的原因及危害的种类，介绍了输电线路防雷与接地技术，分析了接地网存在的问题和改造方法，探讨了输电线路杆塔接地降阻措施。
关键词：输电线路;防雷;接地网;接地降阻措施为了减少输电电路的雷击故障，近年来，我们采取了多种防雷措施，如降低杆塔接地电阻，提高线路绝缘水平，采用负角保护，架设耦合地线，安装线路避雷器等，这对维护好供电企业输电线路起到了一定的作用。
一、防雷接地装置结构和工作原理防雷接地技术可在很大范围当中降低甚至避免雷电对电力系统的干扰和危害，其防雷接地装置具有相当突出的抗雷电功能。
防雷接地装置的工作原理包含防雷和接地两个方面：防雷功能的实现是通过相应装置的安装避免和减轻雷电对输电线路造成的破坏；接地功能装置则是将静电接地释放，以此避免静电对输电线路造成的不良影响[1]。
两种功能都需通过安装相应装置来予以实现，发挥防雷作用保护输电线路。
了解防雷接地装置的工作原理以及构成方式具有重要意义，以下是其中几种核心装置的简单介绍。
（一）雷电接受装置防雷功能的实现原理是将自然界的雷电予以有效转换，因此防雷接地装置的实际工作是在雷电发生同时将雷电进行吸引接受，并及时处理转换雷电。
雷电接受是防雷接地装置发挥功能的前提，雷电接收装置主要由各类直接或者间接方式接受雷电的金属杆构成，对自然界大多数的雷电袭击形式都具有良好的接受效果和能力。
我们生活中常见的雷电接受装置有避雷针、带和架空地线以及避雷器等。
（二）雷电导引装置雷电导引装置也是我们常说的引下线，引下线是一种导体装置，在整个防雷接地装置中的作用是将雷电接受装置所接受的雷电流从接闪器引导输送至接地装置。
通畅情况下，雷电袭击的形式多属直接雷电以及间接雷电两种方式，都会对电力系统以及输电线路造成一定程度破坏。
防雷装置所采用的引下线材质的强度、耐腐蚀性以及热稳定性等技术方面均需达到标准要求，是防雷装置里相当重要的构件。
防雷接地技术标准及规范一、引言。
防雷接地技术是指在雷电活动频繁的地区，为了保护建筑物和设备免受雷击危害，采取的一系列接地措施。
良好的防雷接地技术不仅可以保护人身安全，还能保护设备和建筑物不受雷击损害，是保障生产和生活安全的重要措施。
二、防雷接地技术的重要性。
1. 保护人身安全，在雷电活动频繁的地区，建筑物和设备如果没有良好的防雷接地技术，很容易受到雷击危害，对人身安全造成严重威胁。
2. 保护设备和建筑物，雷击对设备和建筑物的损害往往是不可估量的，良好的防雷接地技术可以有效减少雷击对设备和建筑物的损害。
三、防雷接地技术的标准及规范。
1. 地面接地，地面接地是指将建筑物和设备的金属外壳通过导线连接到地下的导体，以便将雷电的电荷引入地下，减少雷击对建筑物和设备的损害。
地面接地的标准应符合国家相关规范，接地电阻应控制在一定范围内。
2. 设备接地，设备接地是指将设备的金属外壳通过导线连接到地下的导体，以便将雷电的电荷引入地下，减少雷击对设备的损害。
设备接地的标准应符合国家相关规范，接地电阻应控制在一定范围内。
3. 避雷针，在高层建筑或者设备上安装避雷针，可以有效吸引雷电，减少雷击对建筑物和设备的损害。
避雷针的安装应符合国家相关规范，避雷针的高度和数量应根据建筑物和设备的实际情况确定。
4. 接地测试，对建筑物和设备的接地进行定期测试，确保接地电阻符合国家相关规范，保证防雷接地技术的有效性。
四、结论。
防雷接地技术是保护人身安全、设备和建筑物的重要措施，其标准及规范的制定和执行对于减少雷击损害具有重要意义。
在实际应用中，应严格按照国家相关规范执行，定期检测和维护防雷接地设施，确保其有效性，最大限度地减少雷击对人身和财产造成的损害。

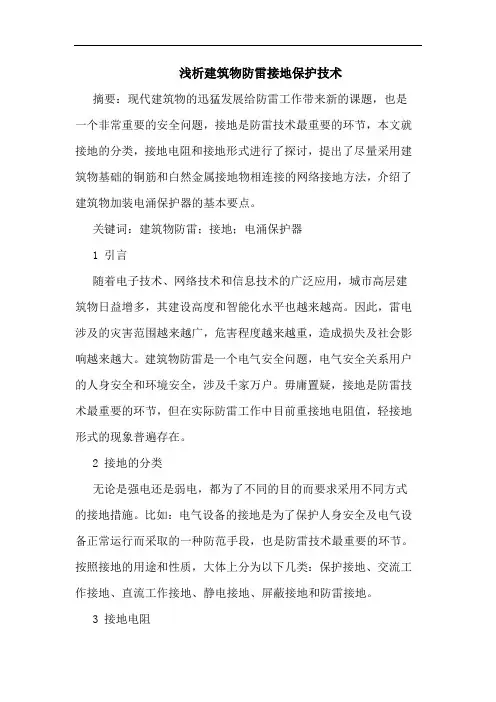

浅析建筑物防雷接地保护技术摘要：现代建筑物的迅猛发展给防雷工作带来新的课题，也是一个非常重要的安全问题，接地是防雷技术最重要的环节，本文就接地的分类，接地电阻和接地形式进行了探讨，提出了尽量采用建筑物基础的铜筋和白然金属接地物相连接的网络接地方法，介绍了建筑物加装电涌保护器的基本要点。
关键词：建筑物防雷；接地；电涌保护器1 引言随着电子技术、网络技术和信息技术的广泛应用，城市高层建筑物日益增多，其建设高度和智能化水平也越来越高。
因此，雷电涉及的灾害范围越来越广，危害程度越来越重，造成损失及社会影响越来越大。
建筑物防雷是一个电气安全问题，电气安全关系用户的人身安全和环境安全，涉及千家万户。
毋庸置疑，接地是防雷技术最重要的环节，但在实际防雷工作中目前重接地电阻值，轻接地形式的现象普遍存在。
2 接地的分类无论是强电还是弱电，都为了不同的目的而要求采用不同方式的接地措施。
比如：电气设备的接地是为了保护人身安全及电气设备正常运行而采取的一种防范手段，也是防雷技术最重要的环节。
按照接地的用途和性质，大体上分为以下几类：保护接地、交流工作接地、直流工作接地、静电接地、屏蔽接地和防雷接地。
3 接地电阻影响接地电阻的主要因素是土壤的电阻率、接地体的尺寸、形状以及埋人深度、接地线与接地体的连接方式等。
对于工作接地和保护接地来说，通过接地体流入地中的是工频电流。
与之对应的是周围土壤的欧姆散流电阻，即工频接地电阻。
对于防雷接地，通过接地体流入地中的是冲击雷电流，所形成的电阻为冲击接地电阻。
当接地体的长度超出有效长度时，出现冲击接地电阻大于工频接地电阻的情况，反之，当接地体的长度小于有效长度时，冲击接地电阻一般小于工频接地电阻。
在高土壤电阻率地区常采用以下方法降低接地电阻：(1)换土；(2)把接地体埋在较深的低电阻率的土壤中；(3)采用多支线外引接地装置，(4)采用降阻剂，(5)深井接地。
前两种方法适于地形比较平缓，面积较大的场所。

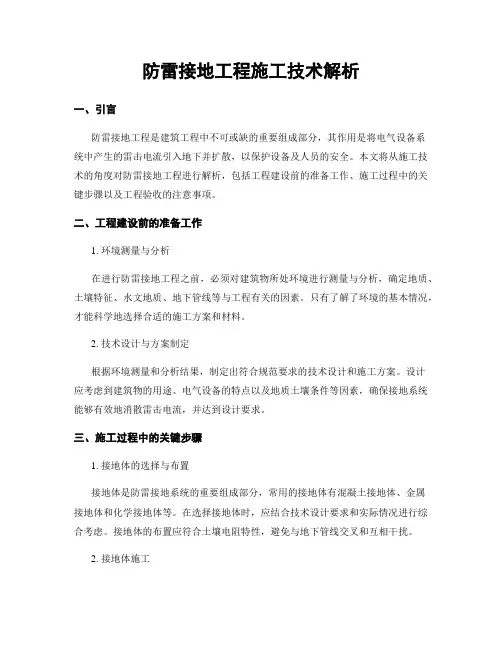

防雷接地工程施工技术解析一、引言防雷接地工程是建筑工程中不可或缺的重要组成部分，其作用是将电气设备系统中产生的雷击电流引入地下并扩散，以保护设备及人员的安全。
本文将从施工技术的角度对防雷接地工程进行解析，包括工程建设前的准备工作、施工过程中的关键步骤以及工程验收的注意事项。
二、工程建设前的准备工作1. 环境测量与分析在进行防雷接地工程之前，必须对建筑物所处环境进行测量与分析，确定地质、土壤特征、水文地质、地下管线等与工程有关的因素。
只有了解了环境的基本情况，才能科学地选择合适的施工方案和材料。
2. 技术设计与方案制定根据环境测量和分析结果，制定出符合规范要求的技术设计和施工方案。
设计应考虑到建筑物的用途、电气设备的特点以及地质土壤条件等因素，确保接地系统能够有效地消散雷击电流，并达到设计要求。
三、施工过程中的关键步骤1. 接地体的选择与布置接地体是防雷接地系统的重要组成部分，常用的接地体有混凝土接地体、金属接地体和化学接地体等。
在选择接地体时，应结合技术设计要求和实际情况进行综合考虑。
接地体的布置应符合土壤电阻特性，避免与地下管线交叉和互相干扰。
2. 接地体施工接地体的施工包括挖土、植入接地体、灌注固化等步骤。
施工前需根据设计要求制定施工图纸和工艺流程，确保施工过程准确无误。
施工过程中应注意土壤的湿度、固化时间等因素对施工质量的影响，并采取相应的措施进行调整。
3. 地网接地系统的布置地网接地系统是防雷接地系统的重要组成部分，其主要作用是增大接地面积，分散雷击电流。
在布置地网时，应根据技术设计要求和场地实际情况确定合理的电极间距和地网形状，保证雷击电流能够均匀地分布到地下。
4. 接地系统的连接与保护接地系统的连接与保护是防雷接地工程中十分重要的环节。
连接部分应选用导电性能好的材料，并采取正确可靠的接线方式，确保接地系统的导电性能不受影响。
此外，还应采取相应的保护措施，例如设置过电压保护器、防雷装置等，提高系统的安全性和可靠性。
浅谈防雷接地施工技术【摘要】本文对建筑物防雷接地工程中的接地体、避雷网的制作及安装方法进行了阐述。
【关键词】接地体接地干线避雷引下线避雷针避雷网1 接地体的安装1.1 人工接地体安装接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形。
遇土质很硬时，可将尖端加工成圆锥形。
如选用角钢时，应采用不小于40mm×40mm×4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
安装接地体（极）：沟槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。
先将接地体放在沟槽的中心线上，打入地下。
一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直、当接地体顶端距离地面600mm时停止打入。
接地体间扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电（气）焊焊接。
扁钢应侧放而不可放平，侧放时散流电阻较小。
扁钢与钢管连接的位置距按地体最高点约100mm。
焊接时应将扁钢拉直，焊后清除药皮，刷沥青做防腐处理，并将接地线引出至需要的位置，留有足够的连接长度，以待使用。
1.2 自然基础接地体安装利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置.把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。
建筑防雷与接地技术随着现代社会对电力需求的增加以及建筑设计的不断创新，建筑中防雷与接地技术的重要性也日益突出。
合理的建筑防雷与接地能够确保建筑物和其中的电气设备正常运行，同时保障人员和财产的安全。
本文将就建筑防雷与接地技术的原理、设计和施工进行探讨。
一、建筑防雷技术建筑防雷技术主要包括建筑物表面防雷和建筑物内部防雷两个方面。
1.1 建筑物表面防雷建筑物表面防雷主要通过安装避雷针、避雷带和避雷网等设备来保护建筑物自身免受雷电侵害。
其中，避雷针是最常见且有效的防雷装置，可将雷电引向地下，从而保护建筑物和其中的电气设备。
避雷针的选择应根据建筑物的高度和周边环境进行合理的设计。
1.2 建筑物内部防雷建筑物内部防雷主要针对电气设备，通过合理的接地设计和防雷设备的安装来达到防雷目的。
其中，接地装置是重要的一环，可以将电气设备的金属外壳与地面形成良好的接触，将雷电引入地下，确保设备的正常运行。
二、建筑接地技术建筑接地技术是建筑防雷技术中的一项重要措施，其主要目的是保证建筑内的电气设备和人员在遭受雷击时能够安全、迅速地放电到地下。
2.1 规范的接地系统设计建筑接地系统的设计要符合相关规范标准，确保接地装置与地面接触良好，电阻值合理。
一般情况下，接地装置应放置在地下深度超过1米处，并且应该与建筑物的地基一同做好接地处理。
2.2 合适的导体选择建筑接地系统采用的导体应该选用优质的铜或铜合金材料，确保导电性能良好。
同时，根据具体工程情况，选择合适的导体截面和长度，以减小接地电阻。
三、建筑防雷与接地技术施工建筑防雷与接地技术的施工需要专业技术人员进行操作，确保施工质量与安全。
3.1 施工前的检测与规划施工前需要对建筑物和周边环境进行检测，了解地质条件、建筑物特点以及电气设备的用电情况等信息，以便合理规划和设计防雷与接地系统。
3.2 合理的设备安装与布线根据规划设计要求，进行防雷装置、接地装置和导体的安装与布线工作。
确保设备的安装位置合理，布线路径清晰明了，并进行必要的标志和保护。
浅析建筑电气安装工程防雷接地的施工技术摘要：随着生活水平的提高，人们对建筑物的安全性和舒适性提出了更高的要求。
建筑的电气化水平大幅提高，其功能也越发完善，具备的抗雷击性能也更为强大，特别是应用防雷接地技术，使建筑电气系统的安全运行得到了保证，其稳定性也大幅提高。
所以建筑工程施工企业必须要意识到防雷接地技术的重要性，将其引入到建筑电气安装的各环节中，大大提高建筑的性能。
本文简要阐述防雷接地系统的基础上，对防雷接地技术的实践应用要点和质量控制策略进行探究总结，以期为防雷接地系统应用技术水平的提升提供参考。
关键词：建筑；电气安装；防雷接地引言随着社会经济水平的提升，建筑工程的规模在不断壮大，在开展施工作业时也引入了很多先进的技术手段。
建筑工程施工企业必须要意识到防雷接地技术的重要性，将其引入到建筑电气安装的各环节中，大大提高建筑的性能。
1建筑的防雷接地要求（1）在雷雨天气条件下，建筑物依然能安然无恙。
由于高层建筑物的建设往往需要花费大量的成本，而且建筑物内部人员比较集中，一旦高层建筑物遭受雷击，必将直接威胁到人员的生命健康安全，因此工作人员在规划防雷装置时，必须确保其安全性与可靠性。
（2）简单且便于施工。
大多数高层建筑均使用钢筋混凝土结构，部分高层建筑物直接使用钢结构，设计人员应当将建筑物自身存在的金属物体作为防雷装置使用，既能够节约成本，又安全可靠，同时还能简化防雷装置结构，并为施工人员电气施工提供极大程度的便利。
2防雷接地技术的施工要点2.1施工准备作业在应用防雷接地技术开展建筑电气安装作业的过程中，可选择深基础、人工式接地体，特别是在采用人工式接地体时需要确保接地体所属区域未被侵占，而且还要开展清洁工作。
针对板钢筋、深基础接地体，必须保证底板钢筋和柱钢筋间的衔接部位良好。
在安装防雷引下线的过程中要确保建筑有爬梯，以便施工人员操作。
最后，在安装防雷接地设备时，需选择镀锌或铅包钢的材料，在安装期间需避免这些材料被损坏，同时还要添加乙炔、防腐油等材料。
变电站的防雷接地技术范文【引言】随着现代社会的发展，电力系统在人们的生活中起到了至关重要的作用。
而变电站作为电力系统的重要环节，其正常运行与安全稳定有着密切关系。
然而，雷电是变电站运行中的一个重要威胁，因为雷电击中变电站会导致强大的电磁脉冲和电压浪涌，使设备受到损坏甚至导致变电站停运。
因此，防雷接地技术成为了变电站安全运行的必备技术之一。
本文将对变电站的防雷接地技术进行详细介绍，包括接地原理、接地装置的设计与安装以及接地系统的检测与维护等方面，以期提高变电站的防雷水平，确保变电站的安全稳定运行。
【接地原理】接地是指将电器设备和线路的金属外壳与大地之间建立良好的导电连接，以保证设备或线路和地之间具有良好的电位平衡。
在防雷工程中，接地的主要作用是将雷电击中的电流引入地中，从而保护设备免受雷击的侵害。
在变电站中，防雷接地主要分为主接地和绝缘接地两种形式。
主接地是将电源系统的零线通过接地装置与大地连接，以确保设备安全工作。
绝缘接地则是将设备的金属外壳通过绝缘层与大地隔离，以保护设备和人员的安全。
【接地装置的设计与安装】为了确保接地效果良好，接地装置的设计与安装十分关键。
下面将分别介绍主接地和绝缘接地的设计与安装。
1. 主接地的设计与安装主接地的设计与安装需要考虑以下几个因素：（1）接地电阻：接地电阻是指接地装置引入地中的电流通过地下电阻层流向大地的电阻。
为了确保接地效果良好，接地电阻应控制在一定范围内。
通常，根据变电站的规模和使用需求，接地电阻应小于10欧姆。
（2）接地装置的选型：接地装置的选型应根据变电站的具体情况进行，包括使用环境、功率负载和地质条件等。
常见的接地装置包括接地网、接地极和接地带等。
（3）接地装置的布置：接地装置应均匀地分布在变电站的不同位置，从而形成一个完整的接地系统。
同时，为了避免接地装置之间的干扰，应保持适当的距离。
（4）接地装置的连接方式：接地装置的连接方式应采用良好的接地线，确保连接可靠。
变电站防雷接地技术哎呀，说起变电站防雷接地技术，这可真是个相当重要的事儿！我先给您讲讲我曾经的一次经历。
有一回，我去一个比较偏远的变电站做调研。
那地方周围都是大片的农田，环境倒是挺开阔的。
当时正值雷雨季节，我刚到那儿，天空就开始变得阴沉沉的，乌云滚滚而来。
变电站的工作人员都显得特别紧张，我能感觉到那种气氛的凝重。
没过多久，雷声轰隆隆地响起来，闪电也在天空中肆意划过。
这时候，我就在想，要是这变电站的防雷接地技术不过关，那后果可不堪设想啊！咱们先来说说为啥变电站需要防雷接地。
您想啊，变电站里那么多重要的设备，什么变压器啦、开关柜啦，要是被雷电击中，那不是一下就瘫痪了嘛。
雷电的能量可大得吓人，要是不做好防护，设备损坏不说，还可能会影响一大片地区的供电，那可就麻烦大了。
防雷接地技术就像是给变电站穿上了一层坚固的“防护服”。
首先，得有良好的避雷针或者避雷网。
这就好比是一把大伞，把变电站罩在下面，让雷电尽量别直接劈到设备上。
还有接地装置也特别关键。
这就像是给雷电找了个“出路”，让电流能够顺利地导入大地，而不会在变电站里乱窜。
接地装置得埋得够深，接触面积得够大，这样才能保证电流快速、有效地疏散。
而且啊，这防雷接地系统可不是一劳永逸的，得经常检查和维护。
就像咱们的身体，得定期做体检一样。
比如说，接地电阻要是变大了，那可就不好了，得赶紧处理。
我还记得那次在变电站，雨下得特别大，打在窗户上噼里啪啦的。
工作人员一直在监控室里紧盯着各种数据，生怕有什么异常。
还好，最终安然度过了那场雷雨，这也多亏了他们平时对防雷接地技术的重视和维护。
在实际应用中，选择合适的防雷接地材料也很重要。
有的材料导电性好，但可能不耐腐蚀；有的材料耐腐蚀，但导电性又不太理想。
这就得综合考虑，选出性价比最高的。
另外，变电站的位置和周边环境也会影响防雷接地的效果。
如果周围有高大的建筑物或者树木，那就得特别注意了，因为雷电可能会被它们吸引过去，然后“殃及池鱼”。
建筑物防雷接地技术关键近年来，随着建筑物的不断增加和现代化进程的加速，建筑物防雷接地技术的重要性越来越受到人们的关注。
建筑物的防雷接地技术，对于保护建筑物及其中人员的安全，减少财产损失具有至关重要的意义。
本文将探讨建筑物防雷接地技术的关键要素，并提供一些有效的解决方案。
1.合适的接地位置建筑物的防雷接地技术的关键之一是确定合适的接地位置。
良好的接地位置能够为建筑物提供有效的防雷保护。
通常，建筑物的接地位置应选择在地下水位较低，土壤含水量较高的地方。
这样可以增加接地电阻的导电性，提高接地效果。
2.良好的接地系统设计建筑物的防雷接地技术的另一个关键要素是良好的接地系统设计。
这需要根据建筑物的性质、规模和用途等因素来确定接地系统的类型和布局。
常见的接地系统包括单点接地系统、网状接地系统和环形接地系统等。
确保接地电阻符合国家标准，并根据建筑物的需求灵活调整接地系统的规模和布局。
3.合适的导体材料选择在建筑物的防雷接地技术中，导体材料的选择也是一个关键问题。
导体材料需要具备良好的导电性能和抗腐蚀性能。
常见的导体材料包括铜和铝等，它们具有优异的导电性能和抗腐蚀性能，能够确保接地系统的长期稳定运行。
4.有效的接地装置建筑物防雷接地技术的关键之一是使用有效的接地装置。
接地装置可以将建筑物与地下的导体连接起来，以便将雷击的电流导入地下。
常见的接地装置包括接地电极和接地网等。
接地装置需要根据具体情况进行选择和设计，在满足接地要求的同时，兼顾经济性和可靠性。
5.良好的维护和管理建筑物的防雷接地技术关键之一是良好的维护和管理。
接地系统需要定期检查和维护，以确保其正常运行。
定期检查可以包括检测接地电阻、检查导体材料的腐蚀情况以及清理接地装置等。
在建筑物发生雷击事件或者天气恶劣时，还需要采取相应的措施进行紧急维护和修复。
综上所述，建筑物的防雷接地技术是保护建筑物及其中人员安全的关键。
选择合适的接地位置、进行良好的接地系统设计、选择合适的导体材料、使用有效的接地装置以及良好的维护和管理都是确保建筑物防雷接地技术有效的关键要素。
防雷接地技术浅谈
摘要：进入21世纪，随着信息技术的发展，特别是因特网技术的迅猛发展，以及经济快速的发展，全世界各大城市争先构建数字化城市，大量的建筑拔地而起，其中采用了大量的电子设备，而这些设备的种类繁多，功能千差万别，耐压等也不尽相同、抗干扰能力差，另外由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入，致使雷电灾害导致频频发生。
据统计，雷电对电子设备的损坏占设备损坏因素的比例高达26%，防雷过电压已成为具有时代特点的一项迫切要求。
关键词：防雷接地
1防雷接地的基础知识
为使雷电迅速导入大地，以防止雷害为目的的接地叫做防雷接地。
防雷接地的主要作用是保障人身和财产的安全。
多点接地、重复接地、就近接地是防雷接地的基本原则。
接地根据其作用和要求，可大致分为工作接地、保护接地、防雷接地三大类。
1.1工作接地
工作接地是为电路正常工作而提供的一个基准电位。
当该基准不与大地连接时，视为相对的零电位。
这种相对的零电位会随着外界电磁场的变化而变化，从而导致电路系统工作的不稳定。
当该基准与大
地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。
根据电路的性质，将工作接地分为信号地、模拟地、数字地、直流地、交流地、电源地、功率地、屏蔽地、设备地、系统地等。
工作接地的目的是无论在工作还是事故的情况下，都能对电器设备的可靠运行进行保证，使人体接触得电降低，迅速切除故障设备或线路，从而使电器设备和输电线路的绝缘水平降低。
1.2保护接地
保护接地也称安全接地，保护接地是将电气设备的金属外壳或机架通过接地装置与大地直接连接起来,其目的是防止因绝缘损坏或其他原因使设备金属外壳带电而造成触电的危险。
在中性点不接地系统中，如果没有对电气设备采取保护接地措施，那么，一旦该设备某处出现绝缘损坏，外壳就会带电，同时由于线路与大地间有电容存在，人体碰到此绝缘损坏电器设备外壳，电流就会流入人体，从而形成通路，人因此会受到触电的危险。
相反，如果装有接地装置以后，接地电流就会同时沿着接地体和人体两条通路流过，流过人体的电流和接地的电阻大小成正比，当接地电阻极其小时，流经人体的电流对人体的生命安全就不会构成威胁，人体就避免了触电的危险。
1.3防雷接地
防雷接地是为了使雷电浪涌电流并导入大地，从而避免了被保护物遭受直击雷或感应雷等浪涌过电压、过电流的危害，对建筑物及相
关电器设备、线路以及网络等不带电金属部分，以及一切水、气管道等都和防雷接地装置进行了金属性连接。
防雷接地装置具体包括避雷针、带、线、网、接地引下线、接地引入线、接地汇集线、接地体等。
2防雷接地的技术要求
接地就是让已经纳入防雷系统的闪电能量泄放入大地，良好的接地才能有效地降低引下线上的过电压,避免发生反击。
接地是防雷技术最重要的环节，不管是直击雷、感应雷、或其他形式的雷，最终都是把雷电流送入大地。
因此，没有合理而良好的接地装置是不能可靠地避雷的。
接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。
关于接地电阻的大小，参照国家相关规范的规定，第一类防雷建筑物小于10欧姆、二类建筑物小于10欧姆、三类建筑物小于30欧姆。
3综合防雷接地的办法
防雷作为一项系统的工程，主要包括防止直接的雷击和抑制雷电电磁脉冲干扰等各种传输形式造成的危害等。
智能建筑系统采用的是拦截、屏蔽、光电隔离、均压分流和等电位连接等综合防雷措施。
对于拦截方面的设计，具体按照《建筑物防雷设计规范》的要求进行设计以及安装避雷装置。
信号传输线的屏蔽，长距离传输的室外电缆，其最外层的铠装保护套要多点可靠接地；长距离通信的室外光缆，其加强筋应在中心机房、接入端做到多点可靠接地。
光进铜退，在条件允许的情况下，信号传输（视频信号、控制信号等）要尽可能选用光缆传输替代传统电缆传输，阻断感应提高系统的安全及稳定性。
均压、分流。
均压就是对导体进行良好的导电性连接，从而让它们达到电位相等的条件，提供低阻抗的连续通道给雷电流，使其得以快速的导入大地。
造成机电系统电子设备损坏的主要原因之一就是雷电感应过电压。
为了对雷电造成的过电压波的侵害进行有效地防止，机电系统还必须把避雷器装置在电缆和终端设备输入端的连接处。
等电位连接。
等电位连接是近年来所采用的新技术，它是将建筑物及附近的所有金属物如钢筋、水管、铝合金窗、设备外壳、零线、接地线统统用电气连接的方法连接起来，使之成为一个良好的电位体，这对于建筑物来说无疑是安全的。
在条件允许的情况下，对建筑物和机电系统或机电系统不同的子系统之间最好能够采取联合接地方式进行连接。
并且在建筑物和机电系统之间采用联合接地的时候要以自然接地体为主，辅之以其它接地方式。
当然，对于自然接地体来说，它必须要同时满足三个条件，也就是（1）接地电阻满足规定值的要求；（2）基础外表面应该不存在绝缘防水层；（3）基础内钢筋要相互连接成电气通路，并形成闭合环，这样之后就不再对它设置人工
接地体。
采用此方法采，就形成了一个电阻极小、引下线阻抗极小以及平面的等电位自然防雷网络框架。
4结束语：
总之，防雷接地的问题是十分复杂的，它的涉及面也比较广。
防雷接地系统的好与坏，可靠与否，关系到广大人民群众的人身和财产安全。
为了把雷击造成的损失降到最小，这就要求工程建设者在工程规划、设计初期就要严格执行国家相关规范关于防雷接地的各项要求，从综合防雷的角度，从各个可能的雷击引入途径进行规划、设计、施工，把工作落到实处，从源头上保证整个建筑防雷接地系统的安全运行。
参考文献
［1］《建筑物防雷设计规范》GB50057-94
［2］建筑物防雷设计安装99D562
［3］21世纪建筑电气设计手册下册
［4］《建筑物电子信息系统防雷技术规范》GB50343-2004。
