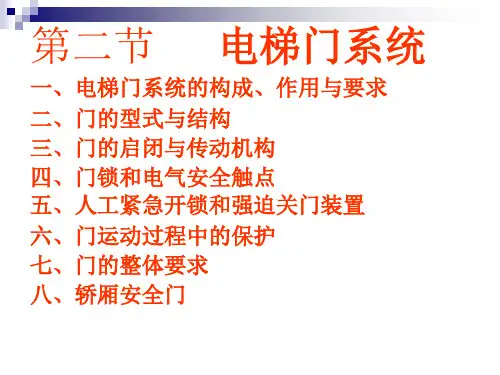

第四章 第二节 电梯门系统

目前根据需要也有设多个开关，以发出轻-载，半载，满载，超载等多个检出信号以-供拖动控制和其他需要。-随着控 精度要求的提高，尤其群控电梯-还需要有轿厢内负荷的实时信息用于调度，-现在较高档的电梯都使用了随负载变化发 出连续信号的重量传感装置。传感器发出-的信号经放大调零后，经比较器可输出各-种载荷信号供控制系统使用。
2、立柱：每侧一个，下部用连接板与底-梁用螺栓连接，上部与上梁用螺栓连接。-它是将底梁的载荷传递到上梁的构 。一-般用槽钢、角钢或钢板折弯件构成。安全-钳的钳块拉杆一般就设在立柱中间。-,3、上梁：由槽钢或钢板折弯 组合而成，-两端用连接板与立柱连接。中间有安装绳-头组合或反绳轮的绳头板，上导靴和安全-钳提拉系统一般装在 梁上。
,1、-轿底板：由底板和框架组成，框架由-型钢或钢板压制焊接而成。客梯的底板由-薄钢板制成，上面敷以表面材 ，货梯底-板一般由4~5mm的轧花钢板制成。在底板-四周一般设轿壁圃裙板，在前沿有供轿门-滑动的地坎。地坎 面在轿门的全部宽度-有钢板制成的护脚板，护脚板向下延伸，-其高度不小于750mm,并在下缘向内折弯，-折弯 斜面与水平夹角应大于60°，在水平-面的投影深度不小于20mm。
·2、轿壁：一般用厚度1.2~1.5mm的薄钢-板制成，表面用喷涂或贴膜装饰。为了防-止电梯运行时轿壁发生 动引起噪声，在-轿壁板背面一般涂或粘贴阻尼材料。-观光梯的玻璃轿壁，应使用压层玻璃，并-经摆锤冲击试验合格 若在轿底上1.1m高-度内使用玻璃轿壁的，则应在0.9m与1.1m-之间设置安装在其他结构上的扶手。

四、称量装置-称量装置一般设在轿底，也有少数设在轿顶的-上梁。基本结构是在底梁上安装若干个微动开关-触点或 量传感器，当置于弹性胶垫上的活轿-厢由于载荷增加向下位移时，触动微动开关发出-信号，或由传感器发出与载荷相 应的连续信号-利用微动开关的称量装置最基本的是一个开关，-在超载（超过额定载荷10%）时动作，使电梯门不关闭，电梯也不能起动，同时发出声响和灯光-信号。所以也称超载开关。在较简单的调速电梯-上还加装一个50%额 载荷的开关，以判断电梯-是重荷运行还是轻荷运行。在重荷运行启动时给-电机输入一个预负载电流，以避免启动时发 轿-厢瞬间下滑或上滑的现象。

第四章 轿厢，门及导向系统
第一节 轿厢
轿厢是电梯用以承载和运送人员和物资的 箱形空间。由轿厢体，轿厢架及有关构件 和装置组成。 一、轿厢架 轿厢架是轿厢的承载结构，轿厢的负荷(自 重和载重)由它传递到曳引钢丝绳。当安全 钳动作或蹲底撞击缓冲器时，还要承受由 此产生的反作用力，因此轿厢架要有足够 的强度。
• 光电式保护装置的是在轿门边上设两组水 平的光电装置，为防止可见光的干扰一般 用红外光。还有一种光电保护装置是在开 门整个高度和宽度中由几十根红外线交叉 成一个红外光幕，就象一个无形的门簾， 遮断其中的一部分门就会重新开启。 • 六、门的整体要求 • 电梯的门刀与门锁轮的位置要调整精确， 在电梯运行中，门刀经过门锁轮时，门刀 与门锁轮两侧的距离要均等;通过层站时， 门刀与层门地坎的距离和门锁与轿门地坎 的距离均应为5～10mm。
• 五、门运动过程中的保护 • 为了尽量减少在关门过程中发生人和物被门拦击 或夹住的事故，对门的运动提出了保护性的要求。 保护装置一般安装在轿门上，常见的有接触式保 护装置，光电式保护装置和感应式保护装置。 • 接触式保护装置一般为安全触板。两块铝制的触 板由控制杆连接悬挂在轿门开口边缘，平时由于 自重凸出门扇边缘约30mm，当关门时若有人或 物在门的行程中，安全触板将首先接触并被推入， 使控制杆触动微动开关，将关门电路切断接通开 门电路，使门重新开启。
• 五、轿厢内装置 • 操纵箱:是轿内的操纵装置。一般在集选控制电 梯的操纵箱面板上有各层站的选层按钮和供检修 运行时开关门和自动运行时提前关门的关门按钮。 面板上还有电梯运行方向的指示和超载指示供乘 客了解运行的情况。有一个画有钟形的黄色按钮 是警铃或报警装置的按钮，供紧急情况时使用。 • 在操纵箱下部有个带锁的控制盒，内有检修和有/ 无司机操纵等转换开关，还有检修运行的上下方 向按钮，有时还有直驶按钮，急停开关和照明通 风控制开关。该控制盒是专供操作人员和检修人 员使用的，平时必须锁好。

异步门刀
同步门刀
门系统重要部件性能、安装及调整
1.4、钢丝绳 A、中分式钢丝绳联动机构 门导轨架两端装有钢丝绳轮，两挂门板分别与钢丝绳的上边与下边固
结，当门刀带动一挂板移动，钢丝绳的运动使另一挂板向反方向移动。
门系统重要部件性能、安装及调整
B、旁开式钢丝绳联动机构 钢丝绳绕过慢门上的两个滑轮，一端固定在门头板上，快门用绳夹固 定在两个滑轮之间的钢丝绳上，这样慢门两滑轮即成动滑轮组，从而形成 快、慢门的速比为2 : 1。
02
门的结构型式及部件组成 中分轿门
门的结构型式及部件组成 中分层门
门系统重要部件性能、安装及调整
1、门机 由门电机带动主动轮，同步带通过主动轮和丛动轮做水平方向的移
动，同步带带动门挂板使门挂板沿导轨运动，左右门挂板通过钢丝绳同 步运动。
门系统重要部件性能、安装及调整
1.1、电动机 轿门的关闭、开启动力源是门电动机，通过传动机构驱动轿门运动，
门系统重要部件性能、安装及调整 4、厅门门套的安装固定 中分门
门系统重要部件性能、安装及调整 旁开门
门系统重要部件性能、安装及调整
4.4、门安全装置
电梯门有许多种安全装置。其目的是为防止自动门造成任何伤害。所有 的电梯门在轿厢不在门区时会自动锁上。这是他们的主要安全功能，这一点 很重要。如果门在任何时间都能打开，乘客就有可能被夹在移动的轿厢和井 道壁之间，或落入井道，而受到伤害。
1.2、同步带 传动效率93~98%，工作面为弧齿，承载层为玻璃纤维、合成 纤维绳芯，带的基体为氯丁橡胶。靠齿合传动，传动比准确，轴 压力小，结构紧凑，耐油、耐磨性较好，但安装要求高。
门系统重要部件性能、安装及调整
1.3、门刀 安装同步门刀时，开门过程中，在门

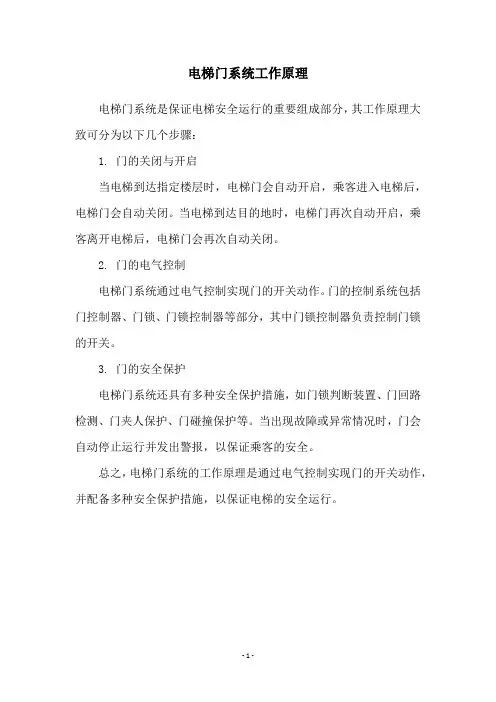

电梯门系统工作原理
电梯门系统是保证电梯安全运行的重要组成部分，其工作原理大致可分为以下几个步骤：
1. 门的关闭与开启
当电梯到达指定楼层时，电梯门会自动开启，乘客进入电梯后，电梯门会自动关闭。

当电梯到达目的地时，电梯门再次自动开启，乘客离开电梯后，电梯门会再次自动关闭。

2. 门的电气控制
电梯门系统通过电气控制实现门的开关动作。

门的控制系统包括门控制器、门锁、门锁控制器等部分，其中门锁控制器负责控制门锁的开关。

3. 门的安全保护
电梯门系统还具有多种安全保护措施，如门锁判断装置、门回路检测、门夹人保护、门碰撞保护等。

当出现故障或异常情况时，门会自动停止运行并发出警报，以保证乘客的安全。

总之，电梯门系统的工作原理是通过电气控制实现门的开关动作，并配备多种安全保护措施，以保证电梯的安全运行。

- 1 -。
