梁平法施工图识读集中标注

梁钢筋平法识图、标注方法与注意事项建筑结构施工图平法表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

梁平法图中表示的是什么意思？●梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值；原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。

梁钢筋的标注方法●原位标注包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

1、梁支座上、下部纵筋；2、吊筋、附加箍筋。

原位标注——梁支座上部纵筋梁支座上部纵筋，该部位含通长筋在内的所有纵筋：❶“/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

❷“”相联——当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时将角部纵筋写在前面。

❸缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。

例6Φ25 4/2，2Φ252Φ22。

原位标注——梁下部纵筋❶“/”分隔——当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

❷“”相联——当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时角筋写在前面。

❸“—”不入支座——当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数写在括号内。

例6Φ25 2（-2）/4，2Φ253Φ22（-2）/5Φ25。

❹当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值时，则不需要在梁的下部重复做原位标注。

❺当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号里。

❻当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋支座上部以Y打头注写在括号内，上下部斜纵筋之间用“/”分隔。

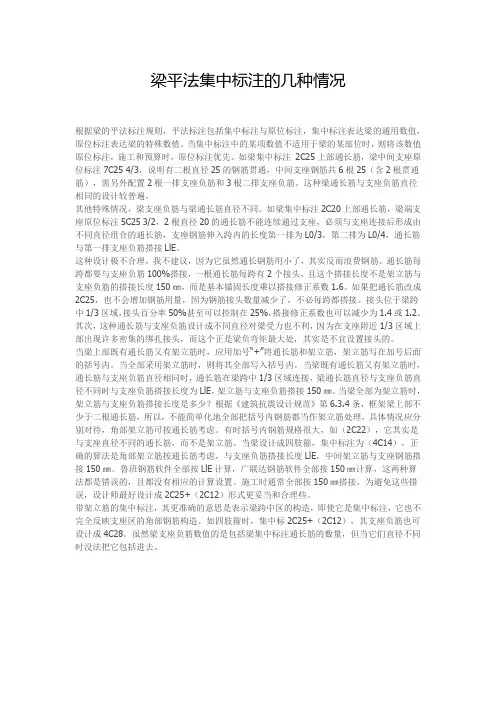

梁平法集中标注的几种情况根据梁的平法标注规则，平法标注包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注，施工和预算时，原位标注优先。

如梁集中标注2C25上部通长筋，梁中间支座原位标注7C25 4/3，说明有二根直径25的钢筋贯通，中间支座钢筋共6根25（含2根贯通筋），需另外配置2根一排支座负筋和3根二排支座负筋。

这种梁通长筋与支座负筋直径相同的设计较普遍。

其他特殊情况，梁支座负筋与梁通长筋直径不同。

如梁集中标注2C20上部通长筋，梁端支座原位标注5C25 3/2，2根直径20的通长筋不能连续通过支座，必须与支座连接后形成由不同直径组合的通长筋，支座钢筋伸入跨内的长度第一排为L0/3，第二排为L0/4，通长筋与第一排支座负筋搭接LlE。

这种设计极不合理，我不建议，因为它虽然通长钢筋用小了，其实反而浪费钢筋。

通长筋每跨都要与支座负筋100%搭接，一根通长筋每跨有2个接头，且这个搭接长度不是架立筋与支座负筋的搭接长度150㎜，而是基本锚固长度乘以搭接修正系数1.6。

如果把通长筋改成2C25，也不会增加钢筋用量，因为钢筋接头数量减少了，不必每跨都搭接。

接头位于梁跨中1/3区域，接头百分率50%甚至可以控制在25%，搭接修正系数也可以减少为1.4或1.2。

其次，这种通长筋与支座负筋设计成不同直径对梁受力也不利，因为在支座附近1/3区域上部出现许多密集的绑扎接头，而这个正是梁负弯矩最大处，其实是不宜设置接头的。

当梁上部既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋，架立筋写在加号后面的括号内。

当全部采用架立筋时，则将其全部写入括号内。

当梁既有通长筋又有架立筋时，通长筋与支座负筋直径相同时，通长筋在梁跨中1/3区域连接，梁通长筋直径与支座负筋直径不同时与支座负筋搭接长度为LlE，架立筋与支座负筋搭接150㎜。

当梁全部为架立筋时，架立筋与支座负筋搭接长度是多少？根据《建筑抗震设计规范》第6.3.4条，框架梁上部不少于二根通长筋，所以，不能简单化地全部把括号内钢筋都当作架立筋处理，具体情况应分别对待，角部架立筋可按通长筋考虑。

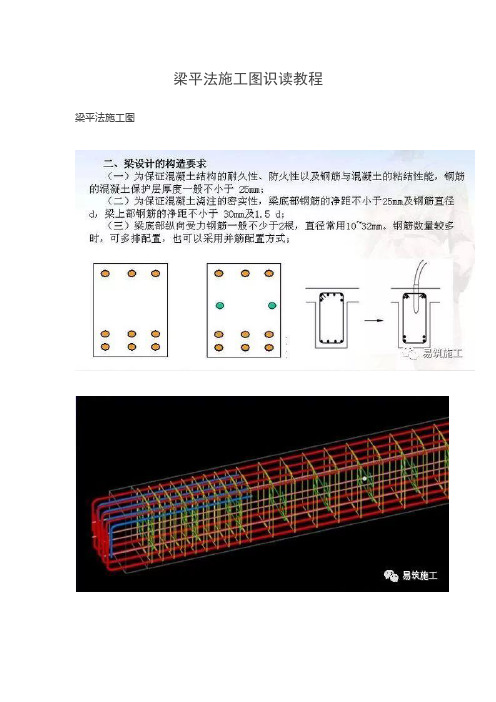

梁平法施工图识读教程梁平法施工图
梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。

1、平面注写方式
2、梁截面注写方式
梁平法
1 平面注写方式
集中标注：表达梁的通用数值
原位标注：表达梁的特殊数值
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

（1）、梁集中标注
梁集中标注的内容，五项必注值：1、梁编号2、梁截面尺寸3、梁箍筋4、梁上部通长筋或架立筋5、梁侧面纵向构造钢筋或受扭钢筋。

选注值：梁顶面标高高差
集中标注
梁编号
原位标注（2）、梁截面尺寸
等截面梁：b×h 加腋梁：b×h Yc1xc2，c1为腋长，c2为腋高有悬挑梁且根部和端部的高度不同：b×h1/h2 H1根部高度，h2端部高度
（3）、梁上部通长筋或架立筋
用“+”讲通长筋和架立筋相联，角部纵筋写在加号前面，架立筋写在加号后面的括号内
梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，可用“；”加注下部纵筋
（4）、梁箍筋
包括钢筋级别、直径、加密区、非加密区、肢数
（5）、梁侧面纵向构造钢筋或受扭钢筋
纵向构造钢筋用“G”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。

受扭纵向钢筋用“N”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。

受扭纵向钢筋应满足梁侧面纵向构造钢筋的间距要求，且不再重复配置纵向构造钢筋。

（6）、梁顶面标高高差（选注值）
二、梁原位标注
（一）、梁支座上部纵筋，该部位含通长筋在内的所有纵筋1、用“斜线”讲各排纵筋自上而下分开
（二）、梁下部纵筋。

梁的平法识图梁的平法标注梁KL1(2A) 200╳500 表示：框架梁1有两跨，有一端悬挑（A表示一端，B表示两端），断面尺寸200╳500。

可参照梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。

图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。

集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。

1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。

将图1-1KL2用截面注写方式表示（见图1-2）。

图1-2 截面注写方式示例图1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。

表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。

例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。

（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。

（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。

例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。

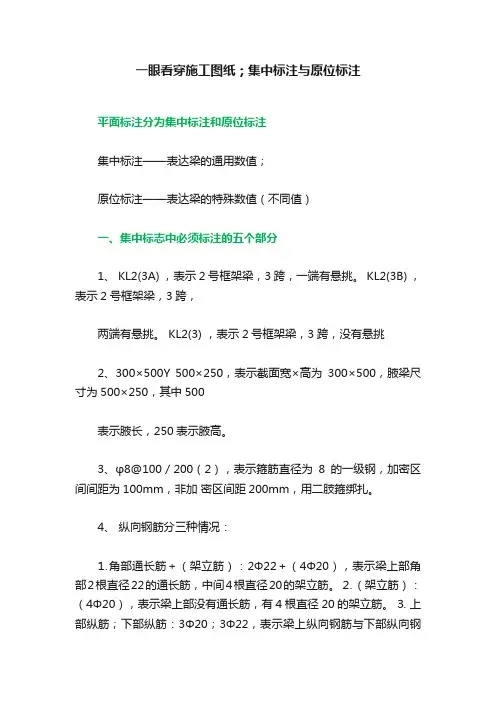

一眼看穿施工图纸；集中标注与原位标注平面标注分为集中标注和原位标注集中标注——表达梁的通用数值；原位标注——表达梁的特殊数值（不同值）一、集中标志中必须标注的五个部分1、 KL2(3A) ，表示2号框架梁，3跨，一端有悬挑。

KL2(3B) ，表示2号框架梁，3跨，两端有悬挑。

KL2(3) ，表示2号框架梁，3跨，没有悬挑2、300×500Y 500×250，表示截面宽×高为300×500，腋梁尺寸为500×250，其中500表示腋长，250表示腋高。

3、φ8@100／200（2），表示箍筋直径为8的一级钢，加密区间间距为100mm，非加密区间距200mm，用二肢箍绑扎。

4、纵向钢筋分三种情况：⒈角部通长筋＋（架立筋）：2Φ22＋（4Φ20），表示梁上部角部2根直径22的通长筋，中间4根直径20的架立筋。

⒉（架立筋）：（4Φ20），表示梁上部没有通长筋，有4根直径20的架立筋。

⒊ 上部纵筋；下部纵筋：3Φ20；3Φ22，表示梁上纵向钢筋与下部纵向钢筋均为通长筋时用分号隔开，上部配置3根直径20的通长筋，下部配置3根直径22的通长筋。

5、纵向构造钢筋和受扭钢筋：G4Φ20，表示在梁的两侧各配2Φ20的构造筋（腰筋）。

N4Φ20，表示在梁的两侧各配2Φ20的纵向受扭钢筋。

二、原位标注包括梁支座上部和梁下部纵向钢筋。

1、梁支座上部纵筋（分三种情况）：⒉ 4Φ25，表示梁上部纵筋排一排时是4根直径25的纵筋。

⒉ 2Φ25＋4Φ20，表示梁上部纵筋排一排时，角部钢筋是2根直径25的纵筋，并写在加号前面，中间是4根Φ直径20的钢筋并写在加号后面。

⒊ 2Φ25＋4Φ20（4／2），表示梁上钢筋布置两排，共6根钢筋，上一排角部布置2根直径25的通长筋，中间布置2根直径20的纵筋，下排布置2根直径为20的纵筋并放在角部。

2、梁下部纵筋（两种情况）：⒈ 6Φ25，表示梁下部钢筋为一排，布置6根直径25的纵筋，全部深入支座。
