钢管加工工艺详解
- 格式:ppt
- 大小:1.65 MB
- 文档页数:13
钢管生产工艺流程
《钢管生产工艺流程》
钢管是一种常用的建筑材料,其生产工艺流程经过多道工序完成。
下面是钢管生产的一般工艺流程:
1. 原材料准备:钢管的原材料主要是钢板或钢坯,这些原材料需要在生产之前进行检验和验收,以确保其质量符合要求。
2. 热轧成型:首先,将原材料进行加热,然后通过连铸机将其连铸成钢坯,接着通过轧机进行热轧成型,将钢坯轧制成钢管的初级形状。
3. 冷拔或冷轧:接下来,将热轧成型的钢管进行冷拔或冷轧,以达到所需的直径、壁厚和光洁度。
4. 钢管壁厚加工:钢管可能需要进行钻孔、扩口等工艺,以满足客户的特殊要求。
5. 热处理:对钢管进行热处理,使其具有所需的机械性能和耐腐蚀性能。
6. 表面处理:通过镀锌、喷涂、镀铬等工艺,对钢管表面进行处理,增加其耐腐蚀性能。
7. 检测与包装:通过一系列的检测手段,对钢管的尺寸、化学成分、机械性能等进行检测,然后对其进行包装,以便运输和
使用。
通过以上工艺流程,钢管的生产就完成了。
这些工艺流程的质量控制和技术创新,对于生产高品质的钢管具有重要意义。
钢管生产工艺流程钢管是指由钢坯经过加热、穿孔、成型、焊接、脱鳞、校直、切割、除锈等工艺加工而成的管材。
以下是钢管生产的工艺流程:第一步:材料准备钢管的制造过程以钢坯作为原材料。
钢坯可以是热轧钢板、冷轧钢板、热轧带钢或冷轧带钢等。
钢坯经过切割和检验后,进入下一步的加工准备阶段。
第二步:加热钢坯需要通过炉加热来提高其可塑性,以便后续的加工操作。
加热可采用火焰加热、电阻加热或电磁感应加热等方式。
第三步:穿孔加热后的钢坯被送入穿孔机,通过圆锥工具的旋转和下压,形成一个中空的管状形状。
穿孔可以分为冷轧穿孔和热轧穿孔两种方法。
第四步:成型穿孔后的钢坯进入成型机,通过连续滚轧或循环滚轧,使其成为长条状的管材。
这个过程将会通过一系列的传送辊和辊轧将钢坯变形成圆形。
第五步:焊接成型后的圆管经过焊接机焊接,形成钢管。
焊接可以采用多种方法,如电阻焊、气焊、电弧焊等。
第六步:脱鳞焊接后的钢管表面上会形成一层氧化皮和焊渣,需要经过脱鳞工艺进行清除。
脱鳞可以采用化学脱鳞、机械脱鳞或水压脱鳞等方法。
第七步:校直脱鳞后的钢管需要经过校直机进行校直,以保证钢管的外形尺寸及内外表面质量。
第八步:切割校直后的钢管被送入切割机,根据需求进行切割成不同的长度。
第九步:除锈切割后的钢管进行除锈处理,以去除表面的铁锈和污垢。
除锈可以采用酸洗、机械刷洗等方法进行。
以上就是钢管生产的主要工艺流程。
钢管生产过程中需要严格的控制各道工序的操作参数,确保钢管的质量和性能。
随着技术的进步,钢管生产工艺不断改进,以提高钢管的质量和效率。
钢管工艺流程
钢管工艺流程指的是钢管生产过程中的各个环节和步骤,下面将介绍一下一般的钢管工艺流程。
首先是钢坯加热。
钢坯是指经过铸造和连续铸坯机连铸成型后的钢材坯料,使用加热炉将其加热至适宜的温度,以提供下一步的加工条件。
接着是钢坯穿孔。
钢坯经过加热后要进行穿孔,即在钢坯中央穿过一个孔。
穿孔主要是通过旋转钢坯,在钢坯中央加压使其穿过钢坯。
然后是钢坯轧制。
穿孔后的钢坯经过多道次的轧制,逐渐变形为具有一定壁厚和外径的管坯。
在轧制过程中,需要根据需要进行多次的轧制和控制。
之后是钢管采用冷轧或热轧方式进行进一步加工。
在冷轧工艺中,通过将钢管进行多道次的冷轧,使其外径和壁厚逐渐达到所需的尺寸和质量。
在热轧工艺中,钢管通过高温下的轧制,使其达到所需的尺寸和质量。
接下来是钢管的硬度处理。
通过对钢管进行退火、正火和淬火等处理,使其具有所需的硬度和强度。
然后是钢管表面处理。
经过硬度处理后的钢管,需要对其表面进行处理,以去除氧化物和其他杂质,并提高钢管的表面质量和光洁度。
最后是钢管的成品检测和包装。
对钢管进行物理性能测试、化学成分分析和无损检测等,确保钢管的质量符合要求。
然后将钢管进行包装,以便运输和在使用时保护钢管。
总的来说,钢管工艺流程包括钢坯加热、穿孔、轧制、冷轧或热轧加工、硬度处理、表面处理、成品检测和包装等环节。
通过这些流程,可以生产出高质量的钢管,满足不同领域的使用需求。

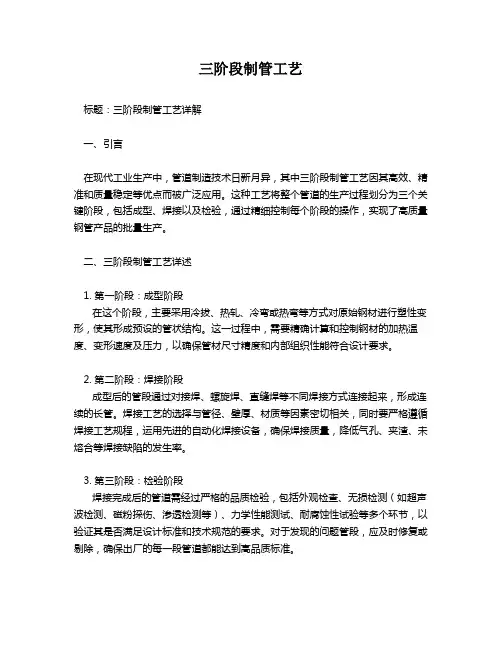

三阶段制管工艺
标题:三阶段制管工艺详解
一、引言
在现代工业生产中,管道制造技术日新月异,其中三阶段制管工艺因其高效、精准和质量稳定等优点而被广泛应用。
这种工艺将整个管道的生产过程划分为三个关键阶段,包括成型、焊接以及检验,通过精细控制每个阶段的操作,实现了高质量钢管产品的批量生产。
二、三阶段制管工艺详述
1. 第一阶段:成型阶段
在这个阶段,主要采用冷拔、热轧、冷弯或热弯等方式对原始钢材进行塑性变形,使其形成预设的管状结构。
这一过程中,需要精确计算和控制钢材的加热温度、变形速度及压力,以确保管材尺寸精度和内部组织性能符合设计要求。
2. 第二阶段:焊接阶段
成型后的管段通过对接焊、螺旋焊、直缝焊等不同焊接方式连接起来,形成连续的长管。
焊接工艺的选择与管径、壁厚、材质等因素密切相关,同时要严格遵循焊接工艺规程,运用先进的自动化焊接设备,确保焊接质量,降低气孔、夹渣、未熔合等焊接缺陷的发生率。
3. 第三阶段:检验阶段
焊接完成后的管道需经过严格的品质检验,包括外观检查、无损检测(如超声波检测、磁粉探伤、渗透检测等)、力学性能测试、耐腐蚀性试验等多个环节,以验证其是否满足设计标准和技术规范的要求。
对于发现的问题管段,应及时修复或剔除,确保出厂的每一段管道都能达到高品质标准。
三、结语
三阶段制管工艺是现代工业化大生产背景下的一种先进制造模式,它既保证了产品的高质量,又提升了生产效率。
随着科技的发展,未来有望通过智能化、自动化的手段进一步优化此工艺,为各行业提供更优质、更可靠的管道产品。
ep、ba、ap、mp管道管的加工工艺
EP、BA、AP、MP是四种不同的管道加工工艺,具体如下:
EP(电解抛光):利用阳极处理的方式,借由电化学的原理适当地调整电压、电流、酸液组成以及抛光时间,对管道进行抛光处理。
这种工艺可以有效地提高管道的光洁度,同时去除管道表面的氧化层和微小杂质。
BA(光亮退火):钢管在制造过程中,为了避免油脂残留在钢管中,在退火时利用高温以氩气充当炉内气氛。
借由氩气与钢管表面的碳氧结合燃烧,进一步清洁钢管的表面以产生亮面效果。
这种利用纯氩气退火加热并快速冷却以亮化光面的方式叫做光亮退火。
虽然利用此种方式来亮化表面可保钢管充分干净无任何外来污染,但这种表面的明亮度若与其他抛光方式相较(如机械抛光),会显得稍暗,有雾面的感觉。
AP(酸洗处理):利用硝酸与亚氟酸等酸性溶液来除去钢管的氧化层,使管道表面更加光滑、干净。
这种工艺可以有效地去除管道表面的锈蚀和氧化物,提高管道的质量和耐腐蚀性。
MP(机械抛光):抛光轮或抛光带借助抛光剂中的磨料对不锈钢管表面进行抛磨加工,以促使不锈钢管面达到平滑抛光效果。
其亮度与效果则取决于加工方式的种类。
另外,虽然机械抛光后的钢管较美观,但其抗蚀性会降低,因此当用在腐蚀环境下需再经过钝化处理。
而且,钢管表面常有抛光材料残留。
这四种加工工艺各有特点,可以根据具体需求和管道材质选择合适的工艺。

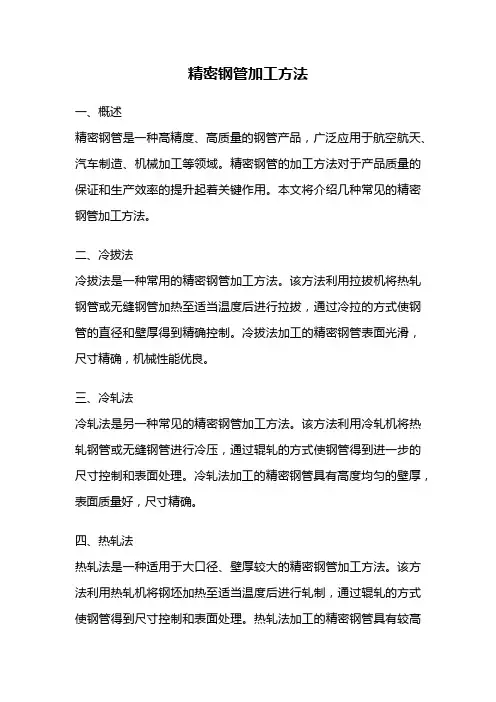

精密钢管加工方法一、概述精密钢管是一种高精度、高质量的钢管产品,广泛应用于航空航天、汽车制造、机械加工等领域。
精密钢管的加工方法对于产品质量的保证和生产效率的提升起着关键作用。
本文将介绍几种常见的精密钢管加工方法。
二、冷拔法冷拔法是一种常用的精密钢管加工方法。
该方法利用拉拔机将热轧钢管或无缝钢管加热至适当温度后进行拉拔,通过冷拉的方式使钢管的直径和壁厚得到精确控制。
冷拔法加工的精密钢管表面光滑,尺寸精确,机械性能优良。
三、冷轧法冷轧法是另一种常见的精密钢管加工方法。
该方法利用冷轧机将热轧钢管或无缝钢管进行冷压,通过辊轧的方式使钢管得到进一步的尺寸控制和表面处理。
冷轧法加工的精密钢管具有高度均匀的壁厚,表面质量好,尺寸精确。
四、热轧法热轧法是一种适用于大口径、壁厚较大的精密钢管加工方法。
该方法利用热轧机将钢坯加热至适当温度后进行轧制,通过辊轧的方式使钢管得到尺寸控制和表面处理。
热轧法加工的精密钢管具有较高的强度和韧性,适用于承受高压和高温的场合。
五、冷拔加冷轧法冷拔加冷轧法是一种综合利用冷拔和冷轧方法的精密钢管加工方法。
该方法先利用冷拔机对钢管进行初步的尺寸控制,然后再利用冷轧机对钢管进行进一步的处理,以达到更高的精度要求。
冷拔加冷轧法加工的精密钢管具有较高的尺寸精度和表面质量。
六、内外抽芯法内外抽芯法是一种特殊的精密钢管加工方法。
该方法利用抽芯机将内芯和外芯同时进行抽取,从而得到直径和壁厚均匀的精密钢管。
内外抽芯法加工的精密钢管具有极高的尺寸精度和内外表面质量。
七、总结精密钢管的加工方法多种多样,不同的加工方法适用于不同的钢管尺寸和要求。
冷拔法、冷轧法、热轧法、冷拔加冷轧法和内外抽芯法是几种常见的精密钢管加工方法。
在实际应用中,应根据具体要求选择适合的加工方法,以确保产品的质量和性能。
以上是关于精密钢管加工方法的简要介绍,希望能对读者有所帮助。
在实际操作中,还需要根据具体情况进行合理选择和调整,确保加工过程的安全和高效。

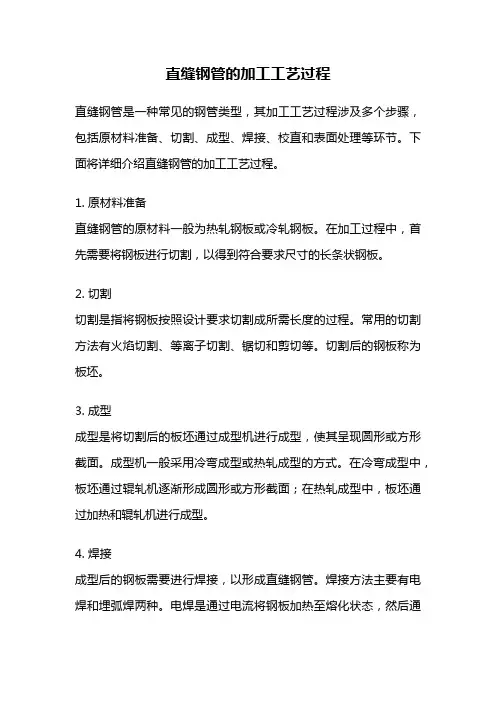

直缝钢管的加工工艺过程直缝钢管是一种常见的钢管类型,其加工工艺过程涉及多个步骤,包括原材料准备、切割、成型、焊接、校直和表面处理等环节。
下面将详细介绍直缝钢管的加工工艺过程。
1. 原材料准备直缝钢管的原材料一般为热轧钢板或冷轧钢板。
在加工过程中,首先需要将钢板进行切割,以得到符合要求尺寸的长条状钢板。
2. 切割切割是指将钢板按照设计要求切割成所需长度的过程。
常用的切割方法有火焰切割、等离子切割、锯切和剪切等。
切割后的钢板称为板坯。
3. 成型成型是将切割后的板坯通过成型机进行成型,使其呈现圆形或方形截面。
成型机一般采用冷弯成型或热轧成型的方式。
在冷弯成型中,板坯通过辊轧机逐渐形成圆形或方形截面;在热轧成型中,板坯通过加热和辊轧机进行成型。
4. 焊接成型后的钢板需要进行焊接,以形成直缝钢管。
焊接方法主要有电焊和埋弧焊两种。
电焊是通过电流将钢板加热至熔化状态,然后通过焊接电极进行焊接;埋弧焊是在焊缝中引入焊丝和焊剂,通过电弧加热使其熔化并与母材熔合。
焊接完成后,焊缝需要进行除渣处理。
5. 校直校直是为了使焊接后的直缝钢管达到规定的形状和尺寸要求。
校直机通过多组辊轮对钢管进行连续的校直作用,使其达到规定的弯曲度要求。
6. 表面处理表面处理是为了提高直缝钢管的表面质量和耐腐蚀性能。
常用的表面处理方法有喷砂、喷漆、热镀锌和冷镀锌等。
喷砂是通过高压风机将磨料喷射到钢管表面,去除氧化皮和污垢;喷漆是将防锈漆喷涂在钢管表面,形成一层保护膜;热镀锌是将钢管浸入熔融的锌液中,形成一层锌铁合金层;冷镀锌是将钢管浸入含锌溶液中,通过电化学反应在钢管表面形成一层锌层。
通过以上步骤,直缝钢管的加工工艺过程就完成了。
这些步骤保证了直缝钢管的质量和性能,使其能够被广泛应用于建筑、桥梁、输送管道等领域。
在实际生产中,还可以根据具体需求进行特殊处理,如热处理、冷却处理和控制淬火等,以进一步提高直缝钢管的性能和使用寿命。
钢管的铸造和锻造工艺钢管铸造和锻造工艺是现代工业生产制造中不可缺少的部分。
钢管是一种重要的材料,广泛应用于机械、建筑、能源和化工等领域。
为了生产高质量和高可靠性的钢管,必须采用先进的铸造和锻造工艺。
一、钢管铸造工艺钢管铸造是利用铸模将钢液浇注成获得所需形状的一种工艺。
它是现代工业生产中最简单的一种加工工艺之一,可以用于制造各种形状的零件和轴承,以及大型机械和装置的总成。
常用的铸造方法有连铸、静压铸造、低压铸造和压铸等。
其中,连铸是最常用的一种方法。
它是将熔化的钢液通过连续铸造机在冷却装置上冷却成钢坯的一种生产工艺。
其主要原理是通过不断延伸的模具冷却,使钢液成型后快速冷却,从而获得优良的钢种、均匀的组织结构。
二、钢管锻造工艺钢管锻造是通过应用压力、力和温度等制造所需的形状的一种工艺。
这种工艺可以改变钢的物理和化学性质,从而提高其机械性能和耐磨性。
常用的锻造方法有自由锻、轧制锻造、环轧锻造、坯锻造和模锻等。
其中,自由锻造是最古老的锻造方法之一,也是最常用的一种方法。
它是将钢坯放在锻造装置上,并利用偏置、锤头等力量将钢坯加工成所需的形状。
三、钢管铸造与锻造工艺的比较钢管铸造和锻造工艺各自都有其优点和不足。
铸造工艺可以生产大量的产品,并能够制造复杂的零件和轴承。
而锻造工艺可以提高钢的机械性能,并能够生产更加精确的产品。
铸造工艺的缺点是其所生产的产品易受缺陷和杂质等因素的影响。
而锻造工艺的缺点则是其所生产的产品往往较小和比较难制造。
综上所述,钢管铸造和锻造工艺在现代工业生产中都扮演着重要的角色。
它们各自具有其独特的优点和不足,可以根据生产需要进行选择和应用。
无论是铸造还是锻造,都需要采用先进的工艺和设备,以确保生产出质量稳定,性能优良的钢管产品。
钢管的工艺流程
《钢管的工艺流程》
钢管作为一种常见的金属材料,在工业生产和建筑领域中有着广泛的应用。
它可以用于输送液体、气体或固体,也可以作为建筑的结构支撑。
然而,在制造过程中,钢管需要经历一系列的工艺流程才能成型。
下面我们来了解一下钢管的工艺流程。
1. 原材料准备
钢管的制造通常使用碳钢、合金钢或不锈钢作为原材料。
在工艺流程开始之前,首先需要准备好合格的原材料,并对其进行质量检验,确保其符合生产要求。
2. 热轧或冷拔
钢管的制造通常采用热轧或冷拔的方式。
在热轧工艺中,将钢坯加热至一定温度,然后通过轧机进行变形和成型。
而在冷拔工艺中,钢坯则在室温下通过模具拉拔成型。
这两种工艺都可以使钢坯成型成管状。
3. 焊接
对于需要焊接的钢管,焊接是其制造过程中不可或缺的一环。
通过高频感应焊、电阻焊或气体保护焊等方式,将钢管的焊缝连接紧密且牢固。
4. 除锈和表面处理
经过焊接后的钢管需要进行除锈和表面处理,以提高其耐腐蚀性和美观度。
通常包括酸洗、磷化、镀锌等工艺步骤。
5. 切割和成型
钢管需要根据客户需求进行切割和成型,例如切割成固定长度、弯曲成特定形状等,最终成为适合使用的产品。
6. 检验和包装
最后,钢管需要进行质量检验,包括壁厚、尺寸、表面质量等方面的检测,确保产品符合标准。
然后进行包装,以便运输和存储。
以上就是钢管的工艺流程,通过以上一系列的工艺步骤,原材料可以变成成品钢管,为各行业的生产和建设提供优质的材料支持。
