钢管加工工艺

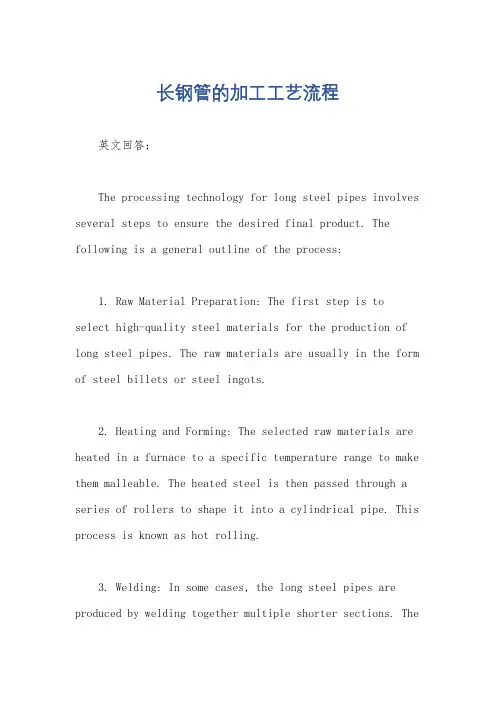

长钢管的加工工艺流程英文回答：The processing technology for long steel pipes involves several steps to ensure the desired final product. The following is a general outline of the process:1. Raw Material Preparation: The first step is to select high-quality steel materials for the production of long steel pipes. The raw materials are usually in the form of steel billets or steel ingots.2. Heating and Forming: The selected raw materials are heated in a furnace to a specific temperature range to make them malleable. The heated steel is then passed through a series of rollers to shape it into a cylindrical pipe. This process is known as hot rolling.3. Welding: In some cases, the long steel pipes are produced by welding together multiple shorter sections. Theends of the pipes are prepared by beveling or machining to create a suitable joint. The pipes are then welded together using various welding techniques such as arc welding or electric resistance welding.4. Sizing and Straightening: After the welding process, the long steel pipes undergo sizing and straightening operations. Sizing involves passing the pipes through a series of rollers to achieve the desired outer diameter and wall thickness. Straightening ensures that the pipes are perfectly straight and free from any deformations.5. Heat Treatment: Depending on the specificapplication and requirements, the long steel pipes may undergo heat treatment processes such as annealing, normalizing, or quenching and tempering. Heat treatment helps improve the mechanical properties and overall performance of the pipes.6. Surface Treatment: To protect the long steel pipes from corrosion and enhance their appearance, various surface treatments are applied. This may include processeslike shot blasting, pickling, galvanizing, or painting.7. Inspection and Testing: Before the final product is released, the long steel pipes undergo rigorous inspection and testing. This ensures that the pipes meet the required specifications and quality standards. The tests may include dimensional checks, mechanical property testing, non-destructive testing, and hydrostatic testing.8. Packaging and Delivery: Once the long steel pipes pass all the quality checks, they are properly packaged to prevent damage during transportation. The pipes are typically bundled together and secured with steel straps or plastic wrapping. They are then loaded onto trucks or shipped to the customer's location.中文回答：长钢管的加工工艺流程包括以下几个步骤，以确保最终产品达到预期要求：1. 原材料准备，首先需要选择高质量的钢材作为长钢管的生产原料。

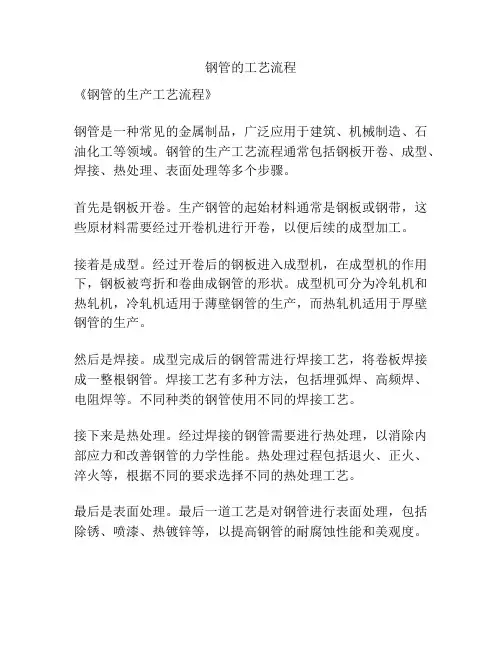

钢管生产工艺流程
《钢管生产工艺流程》
钢管是一种常用的建筑材料，其生产工艺流程经过多道工序完成。

下面是钢管生产的一般工艺流程：
1. 原材料准备：钢管的原材料主要是钢板或钢坯，这些原材料需要在生产之前进行检验和验收，以确保其质量符合要求。

2. 热轧成型：首先，将原材料进行加热，然后通过连铸机将其连铸成钢坯，接着通过轧机进行热轧成型，将钢坯轧制成钢管的初级形状。

3. 冷拔或冷轧：接下来，将热轧成型的钢管进行冷拔或冷轧，以达到所需的直径、壁厚和光洁度。

4. 钢管壁厚加工：钢管可能需要进行钻孔、扩口等工艺，以满足客户的特殊要求。

5. 热处理：对钢管进行热处理，使其具有所需的机械性能和耐腐蚀性能。

6. 表面处理：通过镀锌、喷涂、镀铬等工艺，对钢管表面进行处理，增加其耐腐蚀性能。

7. 检测与包装：通过一系列的检测手段，对钢管的尺寸、化学成分、机械性能等进行检测，然后对其进行包装，以便运输和
使用。

通过以上工艺流程，钢管的生产就完成了。

这些工艺流程的质量控制和技术创新，对于生产高品质的钢管具有重要意义。

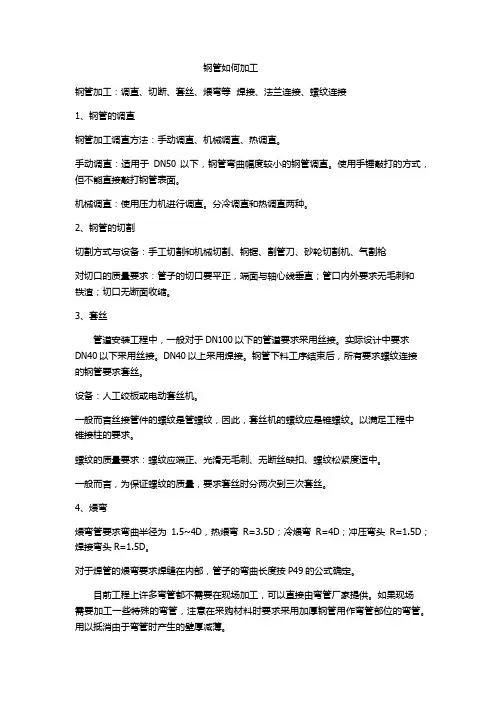

钢管如何加工钢管加工：调直、切断、套丝、煨弯等焊接、法兰连接、螺纹连接1、钢管的调直钢管加工调直方法：手动调直、机械调直、热调直。

手动调直：适用于DN50以下，钢管弯曲幅度较小的钢管调直。

使用手锤敲打的方式，但不能直接敲打钢管表面。

机械调直：使用压力机进行调直。

分冷调直和热调直两种。

2、钢管的切割切割方式与设备：手工切割和机械切割、钢锯、割管刀、砂轮切割机、气割枪对切口的质量要求：管子的切口要平正，端面与轴心线垂直；管口内外要求无毛刺和铁渣；切口无断面收缩。

3、套丝管道安装工程中，一般对于DN100以下的管道要求采用丝接。

实际设计中要求DN40以下采用丝接。

DN40以上采用焊接。

钢管下料工序结束后，所有要求螺纹连接的钢管要求套丝。

设备：人工绞板或电动套丝机。

一般而言丝接管件的螺纹是管螺纹，因此，套丝机的螺纹应是锥螺纹。

以满足工程中锥接柱的要求。

螺纹的质量要求：螺纹应端正、光滑无毛刺、无断丝缺扣、螺纹松紧度适中。

一般而言，为保证螺纹的质量，要求套丝时分两次到三次套丝。

4、煨弯煨弯管要求弯曲半径为1.5~4D，热煨弯R=3.5D；冷煨弯R=4D；冲压弯头R=1.5D；焊接弯头R=1.5D。

对于焊管的煨弯要求焊缝在内部，管子的弯曲长度按P49的公式确定。

目前工程上许多弯管都不需要在现场加工，可以直接由弯管厂家提供。

如果现场需要加工一些特殊的弯管，注意在采购材料时要求采用加厚钢管用作弯管部位的弯管。

用以抵消由于弯管时产生的壁厚减薄。

弯管的工艺有冷弯和热弯；有芯弯和无芯弯。

主要根据现场设备情况决定。

5、焊接工程上一般在使用普通焊接钢管时，DN40以上一般采用焊接。

采用焊接连接的方式其优点在于：1>、接口牢固严密，焊缝强度一般达到母材的85%以上。

2>、管段之间直接连接，构造简单，管路美观整齐，节省大量管件。

3>、焊接口不用填料，减少漏水的可能，亦减少了维修工作量。

4>、施工速度快，劳动强度小。

ep、ba、ap、mp管道管的加工工艺
EP、BA、AP、MP是四种不同的管道加工工艺，具体如下：
EP（电解抛光）：利用阳极处理的方式，借由电化学的原理适当地调整电压、电流、酸液组成以及抛光时间，对管道进行抛光处理。

这种工艺可以有效地提高管道的光洁度，同时去除管道表面的氧化层和微小杂质。

BA（光亮退火）：钢管在制造过程中，为了避免油脂残留在钢管中，在退火时利用高温以氩气充当炉内气氛。

借由氩气与钢管表面的碳氧结合燃烧，进一步清洁钢管的表面以产生亮面效果。

这种利用纯氩气退火加热并快速冷却以亮化光面的方式叫做光亮退火。

虽然利用此种方式来亮化表面可保钢管充分干净无任何外来污染，但这种表面的明亮度若与其他抛光方式相较（如机械抛光），会显得稍暗，有雾面的感觉。

AP（酸洗处理）：利用硝酸与亚氟酸等酸性溶液来除去钢管的氧化层，使管道表面更加光滑、干净。

这种工艺可以有效地去除管道表面的锈蚀和氧化物，提高管道的质量和耐腐蚀性。

MP（机械抛光）：抛光轮或抛光带借助抛光剂中的磨料对不锈钢管表面进行抛磨加工，以促使不锈钢管面达到平滑抛光效果。

其亮度与效果则取决于加工方式的种类。

另外，虽然机械抛光后的钢管较美观，但其抗蚀性会降低，因此当用在腐蚀环境下需再经过钝化处理。

而且，钢管表面常有抛光材料残留。

这四种加工工艺各有特点，可以根据具体需求和管道材质选择合适的工艺。

热轧钢管生产工艺
热轧钢管是将钢坯通过加热至高温状态后，在轧机中进行轧制加工而成的管材。

热轧钢管生产工艺包括以下几个步骤：
1. 钢坯准备：选用适合的钢坯作为原料，一般为钢坯长条状，需要经过切割、锯断等工艺进行处理。

2. 坯料加热：将钢坯加热至适当的温度，一般为1100℃以上，以便在轧制过程中使钢坯达到塑性变形的要求。

3. 轧制加工：将加热至高温状态的钢坯送入轧机中，经过多道次的轧制，逐步压制出所需尺寸和形状的钢管。

4. 缩径：为了获得更加精确的直径尺寸，制造高精度的钢管，需要通过缩径工艺进行处理。

该工艺是在钢管的一端注入高压液体，使钢管内部受到液体的压力作用，从而缩小钢管的直径。

5. 冷却：在轧制完毕后，将钢管进行快速冷却，以提高钢管的物理性能和机械性能。

6. 修边：通过修边工艺，去除热轧钢管两侧的毛刺，使钢管的两侧光滑整齐。

7. 检测：对热轧钢管进行各项检测，包括尺寸、化学成分和力学性能等方面的检测，以确保热轧钢管的质量和安全性。

8. 成品：经过检测合格的热轧钢管，根据不同的要求，可以进
行颜色标识、喷涂和打包等工艺，最终成为成品，供应给用户使用。

总结：热轧钢管生产工艺主要包括钢坯准备、坯料加热、轧制加工、缩径、冷却、修边、检测和成品处理等过程。

每个步骤都非常关键，对于最终的钢管质量和性能有着重要影响，因此需要严格控制和管理。

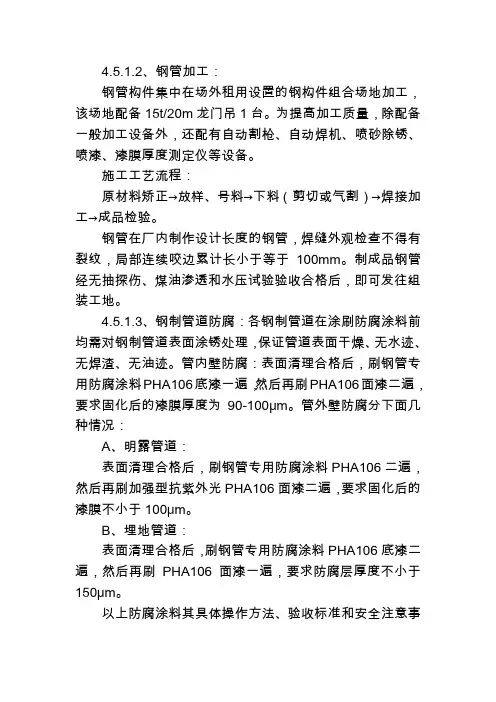

4.5.1.2、钢管加工：钢管构件集中在场外租用设置的钢构件组合场地加工，该场地配备15t/20m龙门吊1台。

为提高加工质量，除配备一般加工设备外，还配有自动割枪、自动焊机、喷砂除锈、喷漆、漆膜厚度测定仪等设备。

施工工艺流程：原材料矫正→放样、号料→下料（剪切或气割）→焊接加工→成品检验。

钢管在厂内制作设计长度的钢管，焊缝外观检查不得有裂纹，局部连续咬边累计长小于等于100mm。

制成品钢管经无抽探伤、煤油渗透和水压试验验收合格后，即可发往组装工地。

4.5.1.3、钢制管道防腐：各钢制管道在涂刷防腐涂料前均需对钢制管道表面涂锈处理，保证管道表面干燥、无水迹、无焊渣、无油迹。

管内壁防腐：表面清理合格后，刷钢管专用防腐涂料PHA106底漆一遍，然后再刷PHA106面漆二遍，要求固化后的漆膜厚度为90-100μm。

管外壁防腐分下面几种情况：A、明露管道：表面清理合格后，刷钢管专用防腐涂料PHA106二遍，然后再刷加强型抗紫外光PHA106面漆二遍，要求固化后的漆膜不小于100μm。

B、埋地管道：表面清理合格后，刷钢管专用防腐涂料PHA106底漆二遍，然后再刷PHA106面漆一遍，要求防腐层厚度不小于150μm。

以上防腐涂料其具体操作方法、验收标准和安全注意事项详见采购产品的说明书。

4.5.1.4、各管道间的焊接处均要进行补口，补口部位的表面处理及底漆、面漆的涂饰要求同前，咬边不小于100mm，各管道在安装过程中被损伤和涂层如未漏出金属表面，只需补涂面漆，并用与管体防腐结构相同的防腐材料与施工方法补伤，如已漏出金属表面，必须先进行表面处理然后再做防腐工程。

4.5.1.5、螺栓及螺母：除特殊说明外，机械装置的所有螺栓螺母、垫片及小轴杆的材质一般采用碳钢Q235，当与污水存在接触的可能性时应采用不锈钢。

装配时把用聚酰胺垫片隔开的垫片放到螺钉头或螺母下方（不能用防松垫圈代替垫片）。

任何情况下，都可在螺栓与金属部件之间放一个聚酰胺垫圈。

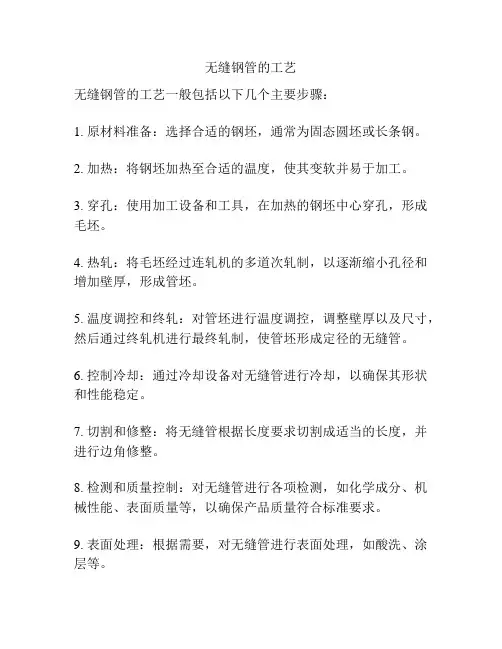

无缝钢管的工艺
无缝钢管的工艺一般包括以下几个主要步骤：
1. 原材料准备：选择合适的钢坯，通常为固态圆坯或长条钢。

2. 加热：将钢坯加热至合适的温度，使其变软并易于加工。

3. 穿孔：使用加工设备和工具，在加热的钢坯中心穿孔，形成毛坯。

4. 热轧：将毛坯经过连轧机的多道次轧制，以逐渐缩小孔径和增加壁厚，形成管坯。

5. 温度调控和终轧：对管坯进行温度调控，调整壁厚以及尺寸，然后通过终轧机进行最终轧制，使管坯形成定径的无缝管。

6. 控制冷却：通过冷却设备对无缝管进行冷却，以确保其形状和性能稳定。

7. 切割和修整：将无缝管根据长度要求切割成适当的长度，并进行边角修整。

8. 检测和质量控制：对无缝管进行各项检测，如化学成分、机械性能、表面质量等，以确保产品质量符合标准要求。

9. 表面处理：根据需要，对无缝管进行表面处理，如酸洗、涂层等。

10. 包装和运输：将无缝管进行包装并标记好相关信息，以方便运输和保护产品质量。

这是一般无缝钢管的生产工艺，不同的管材种类和用途可能会有一些不同的工艺步骤和要求。

钢管的铸造和锻造工艺钢管铸造和锻造工艺是现代工业生产制造中不可缺少的部分。

钢管是一种重要的材料，广泛应用于机械、建筑、能源和化工等领域。

为了生产高质量和高可靠性的钢管，必须采用先进的铸造和锻造工艺。

一、钢管铸造工艺钢管铸造是利用铸模将钢液浇注成获得所需形状的一种工艺。

它是现代工业生产中最简单的一种加工工艺之一，可以用于制造各种形状的零件和轴承，以及大型机械和装置的总成。

常用的铸造方法有连铸、静压铸造、低压铸造和压铸等。

其中，连铸是最常用的一种方法。

它是将熔化的钢液通过连续铸造机在冷却装置上冷却成钢坯的一种生产工艺。

其主要原理是通过不断延伸的模具冷却，使钢液成型后快速冷却，从而获得优良的钢种、均匀的组织结构。

二、钢管锻造工艺钢管锻造是通过应用压力、力和温度等制造所需的形状的一种工艺。

这种工艺可以改变钢的物理和化学性质，从而提高其机械性能和耐磨性。

常用的锻造方法有自由锻、轧制锻造、环轧锻造、坯锻造和模锻等。

其中，自由锻造是最古老的锻造方法之一，也是最常用的一种方法。

它是将钢坯放在锻造装置上，并利用偏置、锤头等力量将钢坯加工成所需的形状。

三、钢管铸造与锻造工艺的比较钢管铸造和锻造工艺各自都有其优点和不足。

铸造工艺可以生产大量的产品，并能够制造复杂的零件和轴承。

而锻造工艺可以提高钢的机械性能，并能够生产更加精确的产品。

铸造工艺的缺点是其所生产的产品易受缺陷和杂质等因素的影响。

而锻造工艺的缺点则是其所生产的产品往往较小和比较难制造。

综上所述，钢管铸造和锻造工艺在现代工业生产中都扮演着重要的角色。

它们各自具有其独特的优点和不足，可以根据生产需要进行选择和应用。

无论是铸造还是锻造，都需要采用先进的工艺和设备，以确保生产出质量稳定，性能优良的钢管产品。

无缝钢管生产工艺流程无缝钢管是一种用途广泛的钢管产品，具有高强度、耐腐蚀、耐高温等优点，被广泛应用于石油、化工、航空航天、军工等领域。

无缝钢管的生产工艺流程经过多道工序，需要严格控制每一个环节，以确保产品质量和性能。

下面将详细介绍无缝钢管的生产工艺流程。

1. 原料准备。

无缝钢管的主要原料是钢坯，钢坯的质量直接影响到无缝钢管的质量。

钢坯的选择应考虑其化学成分、机械性能、表面质量等因素。

一般情况下，无缝钢管的主要原料是碳素钢、合金钢、不锈钢等。

在生产过程中，需要对钢坯进行理化检验，以确保其符合生产要求。

2. 热轧。

热轧是无缝钢管生产的第一道工序。

钢坯经过加热后，通过轧机进行轧制，形成管壁和管径。

热轧工艺可以分为粗轧和精轧两个阶段，粗轧主要是将钢坯进行初步成型，精轧则是对管材进行精细加工，提高其表面质量和尺寸精度。

3. 穿孔。

经过热轧后的钢坯需要进行穿孔，形成无缝钢管的管壁。

穿孔工艺是将加热后的钢坯放入穿孔机中，通过旋转锥形工具对钢坯进行穿孔，形成管状结构。

4. 酸洗。

酸洗是为了去除无缝钢管表面的氧化铁皮和锈蚀物，提高管材的表面质量。

酸洗工艺一般采用盐酸或硫酸进行酸洗，去除表面氧化物，然后经过清洗和中和处理，最终得到清洁的钢管表面。

5. 冷拔。

冷拔是为了提高无缝钢管的尺寸精度和表面质量。

经过酸洗的钢管通过冷拔机进行拉拔，使得管材的尺寸精度更高，表面质量更好。

6. 热处理。

热处理是为了改善无缝钢管的组织结构和性能。

经过冷拔后的钢管需要进行退火或正火处理，以消除加工硬化和应力，提高钢管的塑性和韧性。

7. 直径校直。

直径校直是为了保证无缝钢管的尺寸精度和表面质量。

经过热处理的钢管通过校直机进行校直，使得管材的直径误差和偏心率达到生产要求。

8. 检测。

无缝钢管生产的最后一个环节是对产品进行检测。

检测项目包括外观质量、尺寸精度、化学成分、机械性能等多个方面。

合格的产品才能够出厂销售。

通过以上工艺流程，钢坯经过一系列的加工和处理，最终形成优质的无缝钢管产品。
