天然气发电机组操作说明

  • 格式：doc
  • 大小：3.03 MB
  • 文档页数：15

天然气发电机组操作说明
检查水位、油位、电池电压、是否处于正常状态，机组无漏油、漏水、漏气现象。

机组开机可分为完全手动开机，半手动开机，和全自动开机，每个开机运行步骤如下。

一、完全手动运行
a、将直流电源打开，给发动机监控仪
和IGNT模块供电。

直流电源开关
b、将调速器电源打开，给点火控制器
ic500、电子调速器供电。

点火控制器
指示灯一闪，执行器用手掰不动，为
正常状态。

调速器电源开关
c、将功能选择开关置于“0”位置。

功能选择开关
d、将怠速开关置在怠速位置。

怠速额定
e、将控制屏内部0621（F12）和0622
（F13）保险打开，给电动阀断电；上
电时候电动阀手动摇不开。

电动阀保险
f、手动使用电动阀将电动
阀摇开到最大位置（指针指
在最上边）。

电动阀最大位置电动阀
g、将发电机燃气进气球阀打开
发电机燃气总进气球阀h、将电磁阀电源打开。

可听见电池阀
动作声响。

电磁阀电源开关i、将点火开关打到开的位置，允许马
达转动。

点火开关
j、使用手动预供油泵将机油压力泵至
0.1Mpa以上。

手动预供油泵
k、按下启动按钮，2秒
后缓慢打开机组进气阀
球阀，至机组启动。

每
次启动不要超过10秒
启动按钮和机组进气阀。

l、机组在怠速运行5分钟后，将怠速
额定开关置于额定位置，机组转速升
到额定值（1000r/min）。

怠速额定开关m、将IGNT模块模式选择在“手动”
状态，按下绿色启动键“”后一
秒钟内将功能选择开关由“0”置在“手
IGNT模块动”位置。

功能选择开关o、在模块显示完怠速运行和稳定时间
后，使用模块上下箭头观看发电
参数，参数正常后方可按下分合闸键
模块分合闸键，开关合闸。

注：运行时候，使用监控仪翻页键可
观察发动机热工参数。

定时检查发动
机油位和水箱水位。

########################## 停机操作########################### p、将机组负载逐渐卸去，并按下模块
分合闸键，发电机开关分闸。

模块分合闸键
q、按下两次模块停机键（间隔
一秒，按一次模块显示‘冷却中’，按
两次模块显示‘停机中’）后将功能选
功能选择开关
择开关由“手动”置在“0”位置
r、机组冷却5到10分钟后，将机组怠
速额定开关置于怠速位置。

怠速开关
s、机组冷却后，将电磁阀电源开关置
于关位置，机组断气停机。

电磁阀电源
t 、关闭机组进气球阀，和总进气球阀，u、关闭调速
器电源
v、关闭直流
电源
w、关闭点火开关
二、半自动开车（由全手动转换过来）
a、将直流电源打开，给发动机监控仪
和IGNT模块及电动阀供电。

直流电源开关b、将调速器电源打开，给点火控制器
ic500、电子调速器供电。

点火控制器
指示灯一闪，执行器用手掰不动，为
正常状态。

调速器电源开关c、将功能选择开关置于“自动”位置。

功能选择开关
d、将怠速开关置在怠速位置。

怠速额定
e、将电磁阀电源开关置于关位置。

电磁阀电源
f、检查电动阀开度应在
最小位置（指针指在最下
边）。

电动阀最小位置电动阀g、将控制屏内部0621（F12）和0622
（F13）保险合上，给电动阀上电；
上电时候电动阀手动摇不开。

电动阀保险
h、将发电机燃气
进气球阀和总进
气球阀打开。

机组进气球阀发电机燃气总进气球阀i、将点火开关打到开的位置，允许启
动马达转动。

点火开关
j、使用手动预供油泵将机油压力泵至
0.1Mpa以上。

手动预供油泵k、将IGNT模块模式选择在“手动”
状态，按下绿色启动键“”，机
组便自动启动，机组启动成功后在怠
IGNT模块
速运行一段时间后，自动将发动机转
速升到额定。

o、在模块显示完稳定时间后，使用模
块上下箭头可观看发电参数，参
数正常后方可按下分合闸键。

模块分合闸键注：运行时候，使用监控仪翻页键可
观察发动机热工参数。

定时检查发动
机油位和水箱水位。

###########################停机操作######################## p、将机组负载逐渐卸去，并按下模块
分合闸键，发电机开关分闸。

模块分合闸键
p 、按下模块停机键一次，机组
将冷却5分钟后自动停机。

如果再按
一次，机组将立刻停车。

IGNT模块
q、关闭机组进气球阀，和总进气球阀，r、关闭调速
器电源
s、关闭直流
电源
t、关闭点火开关
3：全自动运行机组（由全手动转到全自动）
a、将直流电源打开，给发动机监控
仪和IGNT模块及电动阀供电。

直流电源开关b、将调速器电源打开，给点火控制
器ic500、电子调速器供电。

点火控
制器指示灯一闪，执行器用手掰不
动，为正常状态。

调速器电源开关c、将功能选择开关置于“自动”位
置。

功能选择开关d、将怠速开关置在怠速位置。

怠速额定
e、将电磁阀电源开关置于关位置。

电磁阀电源
f、手动使用电动阀自带
摇柄，将电动阀关闭到
最小位置（指针指在最
下边）。

电动阀最小位置电动阀g、将控制屏内部0621（F12）和0622
（F13）保险合上，给电动阀上电；
上电时候电动阀手动摇不开。

电动阀保险
h、将发电机燃气
进气球阀和总进
气球阀打开。

机组进气球阀发电机燃气总进气球阀i、将点火开关打到开的位置，允许
启动马达转动。

点火开关
k、将IGNT模块模式选择在“自动”
状态，机组在接受到配电间ATS发
来的启动信号后，机组将自启动并自
动合闸，当市电来电后，ATS发出停
IGNT模块
机命令，机组根据程序设定的时间将
自动分闸，并停车。

注：运行时候，使用监控仪翻页键可
观察发动机热工参数。

定时检查发动
机油位和水箱水位。

注意：如果机组在全自动或半自动启动困难时候，可调节电动阀控制模块。

电动阀控制模块
开延时：当接收到IGNT模块开启命令后，到阀开启的时间。

上升延时：电动阀阀开度从最小到开启到最大所需要的时间。

冬天时候，可将机油加热器和水加热投入，便于机组启动。

点火控制器状态
机油加热器电源
水加热器电源
防冷凝加热器电源
电动阀 电源
电动阀控制器 电源 指示灯
空气滤清器
火花塞
高压线 高压线圈 点火控制进气管 混合器
调速器执行器
转速传感器
启动马达
启动马达继电器 电动预供油泵 储油箱液位传感器器
机体呼吸器
手动预供油泵
散热器
机油加热器
机油温度传感器
蝶阀
防爆门
机体防爆门
温控阀门
高温回水管 气缸盖
排气温度传感器（热电偶）
水箱回水管
温控阀旁通水管
水箱出水管
高温水泵
机油泵 机油泵进油管
机油压力调节螺栓
机油压力调压阀 高温水温度传感器 空气滤清器
油冷器
水加热器
离心过滤器
机油滤清器
水泵压力
传感器
油冷器出水温度传感器
滤后压力传感器
滤前压力传
感器
排气温度传
感器
排气岐管
排气波纹管
气缸盖
各参数的正常运行是范围以及报警停机值如下：
三、故障停机：
1、机组在带负载突然停车，第一时间对机组进行预供油和盘车处理。

2、故障停车后，预供油压力到.080mpa以上连续泵油3-5次，同时盘车，3-5圈。

138****0246姚德旺。

合集下载

燃气发电机组操作指引

燃气发电机组操作指引

燃气发电机组操作指引一、发电机组起动前的准备工作1打开供气阀门，检查燃气压力是否在正常范围内（0.05~0.30MPa）；2通过油标尺检查机油是否在规定油面（刻度在12~65mm之间）；3通过加水口检查冷却液是否加满；4闭合充电电瓶与发电机组开关；5将控制柜上电源开关转到开通状态；6停机5天以上时，应盘车3~5转。

二、发电机组的起动和运行1按下“自动”按钮，起动机组。

机组自动在怠速下运转暖机，待发动机油温、水温上升到45℃以上时，开始加速并达到正常运行状态。

2在运行中经常观察电气仪表（电流表、电压表、频率表和功率表等）以及发动机仪表[机油压力表（245~343KPa）、机油温度表（≤95℃）、水温表（≤95℃）和转速表（额定转速1500r/min）、排气温度（≤680℃）等）]的指示情况，其数值是否在正常范围之内。

3起动与运行中的注意事项3.1机组每次起动的时间不得超过5s ，若一次起动失败，可以间隔15s 以后再次起动。

若三次仍未成功，则应检查原因并排除故障以后再起动。

3.2注意发动机的冷却水和机油的消耗状况，必要时应及时添加。

3.3随时注意各部位的过热、振动和异响等异常现象，并及时查明原因，排除故障。

3.4注意发电机的工作状况，如发现有过热或不正常的火花现象，应及时停机检查和维修。

3.5发电机周围环境应保持清洁，防水、油或沙尘等进入机组和发电机内部。

不得用水冲刷发电机组。

3.6严禁机组在仪表失灵或有其他故障时运行。

3.7机组使用过程中应作好运行记录，故障分析及处理记录。

三、发电机组的停机1 按下“停机”按钮，机组停止运行；2关闭供气阀门；4断开充电电瓶与发电机组开关；5将控制柜上电源开关转到断开状态四、发电机组操作运行注意事项1凡操作发电机组的人员必须熟知所操作设备的性能和有关安全知识，培训合格后上岗。

2发动机组使用清洁的专用机油（15W40CD或15W40CC），需要换用不同牌号的机油时，应将润滑系统清洗后再加入新机油，切忌不同牌号机油混用；3机组工作时必须24V蓄电池为电源，严禁使用稳压电源为机组供电。

胜动燃气发电机组操作使用

胜动燃气发电机组操作使用

1 打开油底壳的机油放油阀，将油底壳内残余的脏油或油水混合物放净。 2 更换一套新的机油滤清器滤芯。
第十八页，共七十二页。
二、机组对机油的要求
（3）将气缸盖上罩壳打开，用煤油或柴油冲洗缸盖（多余的煤油或 柴油将从回油道流回油底壳）。
4
将手摇机油泵或电动预供油泵与油底壳相连的胶皮管卸掉，插入煤油或柴
①沼气温度≤40℃； ②沼气压力3～10kPa，压力变化速率≤1kPa/min； ③沼气中甲烷体积含量不低于40%，变化速率≤2%∕min； ④H2S≤200mg/Nm3；
⑤NH3≤20mg/Nm3；
⑥杂质粒度≤5μm，杂质含量≤30mg/Nm3；
⑦沼气中水份含量≤40g/Nm3。 对于甲烷体积含量30～40%的沼气需要机组特殊配置，选另一型号的产品。
油桶中，手动泵油或按下“预供油”按钮，向机体主油道内泵煤油或柴油，以达到
冲洗油道、瓦槽内污物的效果。
5 打开机油放油阀，将油底壳内的残余物放净。
重要！若一次冲洗不净，可反复冲洗。
6 彻底清洗离心滤清器、机油滤清器，更换机油滤芯。
7 清洗呼吸器及滤网。
8 从呼吸器处重新加注清洁的新机油。
重要！用于冲洗润滑系统的煤油或柴油必须经过沉淀、过滤等处理 后方可再次使用。
③焦炉煤气中氢气体积含量≤60%；
④H2S≤200mg/Nm3； ⑤NH3≤20mg/Nm3； ⑥焦油含量≤50mg/Nm3；
⑦杂质粒度≤5μm，杂质含量≤30mg/Nm3；
⑧焦炉煤气中水份含量≤40g/Nm3。
若可燃气体中含硫及氨成份较高，不仅会严重腐蚀火花塞电极，而且会使
机油中酸值增加，腐蚀机组内部零件，同时易于生成沉淀物，增加对发动机的 腐蚀和磨损。
④杂质粒度＜5μm，杂质含量≤30mg/Nm3；
天然气发电机操作规程

天然气发电机操作规程

天然气发电机操作规程一、安全操作规定1.操作人员必须经过专业培训，熟悉天然气发电机的操作流程和安全规程。

2.在操作过程中，严禁携带易燃易爆物品，操作人员应穿戴防静电服，并佩戴安全帽、安全手套等个人防护装备。

3.在操作过程中，禁止吸烟、使用明火，严禁靠近明火源或者使用电火花产生的设备。

4.严禁擅自改变设备调节参数，必须根据操作手册要求进行操作。

5.发现问题及时上报，并采取必要的措施，确保设备和人员的安全。

二、日常操作规定1.操作人员在使用天然气发电机前，必须检查设备运行环境，确保周围无可燃物。

2.启动前应对天然气管道及压力进行检查，确保天然气气源充足和压力正常。

3.启动发电机前，应检查机油、冷却液、燃油等液位，确保在合理范围内，避免因液位过低或漏液引起故障。

4.启动发电机前应检查散热器、风扇、滤网等设备部件是否干净，防止堵塞影响散热效果。

5.在启动发电机后，应观察机器运行状况，确保正常运行，如发现异常应立即停机检查。

三、停机规定1.登记停机时间、原因和操作人员等信息，以备后续分析。

2.停机前，应切断与电网的连接，并将发电机释放压力，以防发生意外事故。

3.停机后，关闭气源，断开电源，确保设备处于安全状态。

四、定期维护规定1.按照设备操作手册要求，进行定期维护，例如更换机油、燃油滤清器、空气滤清器等配件。

2.定期清洁设备部件，保持设备的整洁和良好的散热条件。

3.定期检查设备的接线是否松动，如发现问题及时进行维护和修复。

4.定期对发电机进行维护保养的操作人员，必须具备相应的资质和证书。

五、应急处理规定1.发生设备故障或者异常时，应立即停机并予以排查，如果无法解决应立即报告上级。

2.在设备故障或者异常无法得到及时修复时，应通知相关人员进行应急处理，保障设备和人员安全。

3.发生火灾等意外情况时，应立即拉动应急停机按钮，并迅速疏散人员，同时报警求助。

以上为天然气发电机操作规程的相关内容，操作人员在使用天然气发电机时必须遵守相应的操作规定，确保设备和人员的安全。

燃气发电机操作手册

燃气发电机操作手册

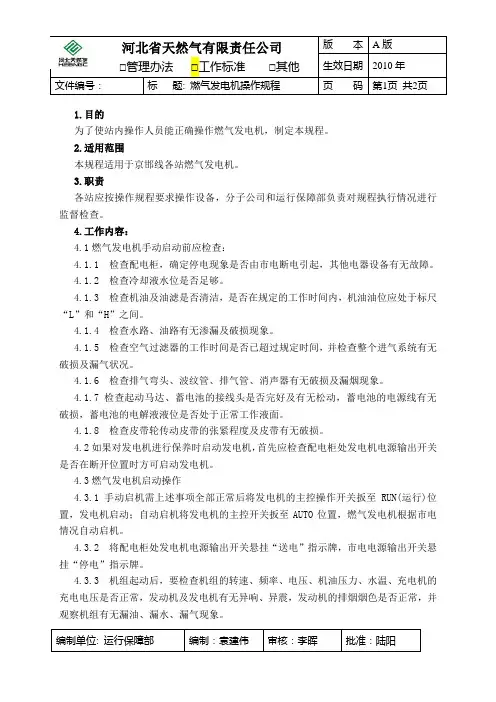

文件编号：标题: 燃气发电机操作规程页码第1页共2页1.目的为了使站内操作人员能正确操作燃气发电机，制定本规程。

2.适用范围本规程适用于京邯线各站燃气发电机。

3.职责各站应按操作规程要求操作设备，分子公司和运行保障部负责对规程执行情况进行监督检查。

4.工作内容：4.1燃气发电机手动启动前应检查：4.1.1 检查配电柜，确定停电现象是否由市电断电引起，其他电器设备有无故障。

4.1.2 检查冷却液水位是否足够。

4.1.3 检查机油及油滤是否清洁，是否在规定的工作时间内，机油油位应处于标尺“L”和“H”之间。

4.1.4 检查水路、油路有无渗漏及破损现象。

4.1.5 检查空气过滤器的工作时间是否已超过规定时间，并检查整个进气系统有无破损及漏气状况。

4.1.6 检查排气弯头、波纹管、排气管、消声器有无破损及漏烟现象。

4.1.7 检查起动马达、蓄电池的接线头是否完好及有无松动，蓄电池的电源线有无破损，蓄电池的电解液液位是否处于正常工作液面。

4.1.8 检查皮带轮传动皮带的张紧程度及皮带有无破损。

4.2如果对发电机进行保养时启动发电机，首先应检查配电柜处发电机电源输出开关是否在断开位置时方可启动发电机。

4.3燃气发电机启动操作4.3.1手动启机需上述事项全部正常后将发电机的主控操作开关扳至RUN(运行)位置，发电机启动；自动启机将发电机的主控开关扳至AUTO位置，燃气发电机根据市电情况自动启机。

4.3.2 将配电柜处发电机电源输出开关悬挂“送电”指示牌，市电电源输出开关悬挂“停电”指示牌。

4.3.3 机组起动后，要检查机组的转速、频率、电压、机油压力、水温、充电机的充电电压是否正常，发动机及发电机有无异响、异震，发动机的排烟烟色是否正常，并观察机组有无漏油、漏水、漏气现象。

4.4燃气发电机停止操作文件编号：标题: 燃气发电机操作规程页码第2页共2页4.4.1停止：自动状态时，市电有电后发电机自动停机无需手动操作；在手动状态下停机时需将发电机的主控开关扳至OFF/RESET位置，发电机即可停机。
