自旋电子学与自旋器件自旋电子学是一门研究自旋电子在材料中运动和相互作用的学科,自旋器件则是通过利用自旋电子在材料中的特性设计和制造的电子器件。
本文将探讨自旋电子学的基本概念、自旋器件的分类以及其在现代科技领域的应用。
一、自旋电子学的基本概念自旋是电子的一种属性,类似于地球上物体的旋转。
电子的自旋可以看作是围绕其自身轴心旋转产生的磁矩。
自旋电子学研究的重点在于如何控制和利用电子的自旋,以实现信息的存储和传输。
在自旋电子学中,自旋电子可以被视为一种具有两个自旋态的粒子,即自旋“上”和自旋“下”。
通过施加磁场或利用特殊材料的相互作用,可以使电子在两种自旋态之间进行转换,这就是自旋翻转。
二、自旋器件的分类根据自旋器件的功能和工作原理,可以将其分为自旋阀、自旋场效应器件和自旋传感器。
1. 自旋阀自旋阀是利用自旋选择性的非磁性材料与磁性材料之间的界面耦合效应,实现电子自旋的注入和控制。
自旋阀可以用于构建自旋电子学器件中的自旋输运和调控单元。
2. 自旋场效应器件自旋场效应器件是一种利用电场调控电子自旋输运的器件。
它通过在材料中引入外加电场,调节自旋电子在材料中的能级分布,从而控制电子的自旋转变和输运。
3. 自旋传感器自旋传感器是一种利用自旋电子特性感测外部物理量或环境变化的器件。
通过监测自旋电子在材料中的状态变化,可以实现对温度、磁场、电压等物理量的测量和监测。
三、自旋电子学在现代科技领域的应用1. 自旋磁电子学自旋磁电子学是自旋电子学的一个重要研究方向。
它利用自旋自旋转变和磁性材料的相互作用,实现磁性存储器件和磁性传感器的控制与调节。
自旋磁电子学在信息存储、计算和通信等领域具有广泛的应用前景。
2. 自旋输运与量子计算自旋输运是自旋电子学的核心内容之一,其目标是实现自旋信息的传输与控制。
自旋电子学中的自旋传输和调控单元可以用于构建量子比特和量子电路,用于实现量子计算和量子通信。
3. 自旋电子学与磁效应材料自旋电子学与磁效应材料的研究相互关联,相互促进。
材料物理学中的自旋电子学研究自旋电子学是材料物理学的一个重要领域,研究的是自旋在电子输运和磁性行为中的角色。
自旋电子学研究旨在探索和利用电子自旋在材料中的属性和交互作用,以开发出新颖的器件和技术。
在本文中,我将介绍自旋电子学的背景、研究领域和一些典型的研究成果。
自旋是电子的量子性质之一,类似于旋转角动量。
自旋电子学的关注点在于电子自旋的控制和操纵。
传统的电子学中,主要研究电子的荷电性质,而忽视了自旋对电子行为的影响。
然而,近年来的研究表明,自旋在电子材料中起着重要的角色,可以用来控制和传输信息。
自旋电子学的研究目标之一是实现自旋转换器件,将自旋作为信息的载体,而不是仅仅利用电荷。
在自旋电子学中,研究的一个重要问题是自旋注入。
自旋注入是将自旋极化的电子注入到材料中的过程。
通过调节外部磁场或电流,可以实现自旋电子的注入,并在材料中传输和操纵自旋。
自旋注入技术为自旋电子学研究提供了基础,并在实现自旋器件和自旋存储器方面取得了重要进展。
另一个研究方向是自旋霍尔效应。
自旋霍尔效应是一种自旋依赖的电荷输运现象,它在材料中产生横向自旋极化和电荷分离。
自旋霍尔材料可以实现自旋电流的导向和控制,并且在自旋电子学应用中具有重要意义。
自旋霍尔效应的研究成果也为自旋电子学提供了许多新的材料和器件设计思路。
还有一些其他重要的自旋电子学研究方向,如自旋电流激发的磁性行为、磁性材料中的自旋输运和磁矩动力学等。
这些研究方向都涉及到电子自旋在材料中的相互作用和传输,以及其对材料性质的影响。
通过研究这些现象,可以深入理解自旋电子学的基本原理,并开发出一系列具有潜在应用的新材料和器件。
在自旋电子学领域已经取得了一些重要的研究成果。
例如,利用自旋注入技术,已经实现了自旋转换器件,用于传输和操纵自旋信息。
另外,利用自旋霍尔效应,实现了自旋电流的控制和导向,为自旋电子学应用提供了新的途径。
此外,还有一些研究成果表明,通过控制材料结构和界面,可以实现自旋相关现象的调控和增强。
磁性材料的自旋电子学自旋电子学是一门研究自旋与电子相互作用的学科,它在磁性材料的研究中扮演着重要的角色。
磁性材料是一类具有自发磁化特性的材料,它们可以通过外加磁场使其自旋有序排列,从而改变其电子的输运性质。
本文将从自旋电子学的基本概念入手,探讨磁性材料在该领域中的应用和研究进展。
一、自旋电子学的基本概念自旋电子学是自旋和电子之间相互作用的研究领域,在该领域中,自旋被认为是电子的一个内禀属性,类似于电荷。
自旋可以理解为电子围绕自身轴心旋转而产生的磁矩,它决定着电子在磁场中的相互作用和运动方式。
在自旋电子学中,通过调控自旋的状态,可以控制电子的自旋输运和磁性行为,从而实现新型电子器件的设计和应用。
二、磁性材料由于其自发磁化的特性,成为自旋电子学研究中的重要对象。
这些材料中的电子自旋可以通过外加磁场、电场或光激发等方式进行控制。
其中一种常见的磁性材料是铁磁体,它具有较高的自旋极化率和磁滞回线特性。
通过调控铁磁体中的自旋,可以实现快速的磁性翻转,从而提高数据存储和处理的速度和密度。
除了铁磁体,自旋电子学还涉及到其他类型的磁性材料,例如反铁磁体和拓扑绝缘体。
反铁磁体具有相邻原子自旋方向相反的特点,对电子自旋的调控有着独特的应用。
拓扑绝缘体则是一种特殊的材料,其表面存在特殊的拓扑结构,导致自旋与电子的耦合产生新奇的现象,例如自旋电荷分离和自旋霍尔效应。
三、自旋电子学的应用自旋电子学的研究不仅仅局限于基础物理理论,还涉及到许多重要应用。
其中之一是自旋电子学器件的设计与制备。
通过结合磁性材料和半导体材料的特性,可以制备出自旋二极管、自旋场效应晶体管等新型电子器件,这些器件具有快速响应和低功耗的特点,可以在信息存储、传感器等领域得到广泛应用。
另外,磁性材料在磁存储领域中也起着重要作用。
自旋电子学的发展使得磁存储器件的存储密度不断提高,并且能够实现单个磁位的读写操作。
这为大容量、高速度的数据存储提供了可能,为信息技术的进一步发展提供了强有力的支持。
自旋电子学的发展及其应用自旋电子学是一种新兴的研究领域,它涉及到自旋在电子学中的应用。
自旋电子学的发展可以追溯到20世纪60年代,当时科学家发现自旋可以在半导体中传递电信号。
然而,这个领域的真正飞跃是在21世纪初,随着新型材料和技术的发展,自旋电子学开始迎来了蓬勃的发展。
本文将从自旋电子学的基础原理、材料和技术发展、以及自旋电子学在实际应用中的优势等方面,详细介绍自旋电子学的发展及其应用。
一、自旋电子学的基础原理自旋电子学是基于自旋的量子属性,研究自旋在材料中的行为和特性,包括自旋的产生、传输、控制和检测。
自旋是电子的一种固有属性,可以看作是电子围绕自身旋转的一种特殊运动状态。
自旋有两种可能的取向,即上自旋和下自旋。
在外磁场的作用下,上自旋和下自旋的能量不同,因此可以通过磁场来控制自旋的取向。
二、自旋电子学的材料和技术发展随着自旋电子学的不断发展,研究人员已经发现了一些材料,这些材料具有优异的自旋特性,例如:铁磁性材料、半导体材料、自旋霍尔效应材料等。
在技术方面,研究人员已经发明了一些新的技术,例如:磁隧道结构技术、磁电阻技术、磁性记忆技术等,这些技术为自旋电子学的发展提供了有力的支持。
三、自旋电子学的应用自旋电子学已经被广泛应用于电子学和信息技术领域,具有广泛的应用前景。
下面列举了一些自旋电子学的应用:磁性存储器:磁性存储器是自旋电子学应用的一种重要形式,它可以实现高速读写、高密度存储和低功耗等优点。
自旋电子器件:自旋电子器件是利用自旋电子学的原理设计的器件,它具有高速、低功耗、稳定性好等特点,可以应用于处理器、存储器和通信设备等领域。
自旋电子输运:自旋电子输运是指利用自旋电子学的原理,设计实现一些新型的电子器件和传感器,用于探测、测量和传输电信号,例如自旋电荷泵、自旋输运晶体管等。
自旋电子学在量子计算中的应用:量子计算是一种全新的计算方式,自旋电子学中的自旋量子位可以用来存储量子信息,实现量子计算。
自旋电子学与自旋电子器件自旋电子学是一门研究将电子的自旋运动作为信息的载体进行存储、传输和操作的学科。
自旋电子器件则是应用自旋电子学原理开发的电子器件。
自旋电子学与自旋电子器件的发展具有重要的科学意义和应用价值,本文将从理论原理、器件分类以及未来发展方向等方面进行阐述。
一、理论原理自旋电子学是基于电子的自旋运动而建立的一种新型电子学理论。
电子除了具有电荷属性外,还具有自旋属性,自旋可以理解为电子围绕自身轴的旋转运动。
在经典物理学中,自旋可以类比为地球绕自转轴旋转。
自旋的特点在于它具有两种取向,分别为上旋(spin up)和下旋(spin down)。
这两种取向可以表示为"1"和"0",即可以用来储存和传输信息。
二、器件分类根据实际应用需求,自旋电子器件可以分为几个不同的分类。
常见的自旋电子器件包括自旋电子存储器、自旋场效应晶体管(spin field-effect transistor, Spin-FET)以及自旋逻辑门等。
1. 自旋电子存储器自旋电子存储器是一种利用自旋自由度实现信息存储的设备。
其中最典型的是自旋隧穿磁阻(spin-tunneling magnetoresistance, STT-MRAM)存储器。
其原理是通过调控自旋电子在磁隧道结构中的隧穿电流,实现对存储信息的读写操作。
STT-MRAM存储器具有非易失性、高速写入和低功耗等优势,被广泛应用于电子产品的存储领域。
2. 自旋场效应晶体管自旋场效应晶体管是一种利用自旋转移效应进行电子输运的器件。
通过在半导体材料中引入磁性材料,在电场调控下实现自旋电子流的控制。
自旋场效应晶体管具有高速、低功耗和可控性强等特点,被广泛应用于自旋逻辑电路和自旋电子通信等领域。
3. 自旋逻辑门自旋逻辑门是一种基于自旋操控实现逻辑运算的器件。
传统的电子逻辑门是基于电荷操控的,而自旋逻辑门则是利用自旋电子的上旋和下旋状态作为输入和输出。

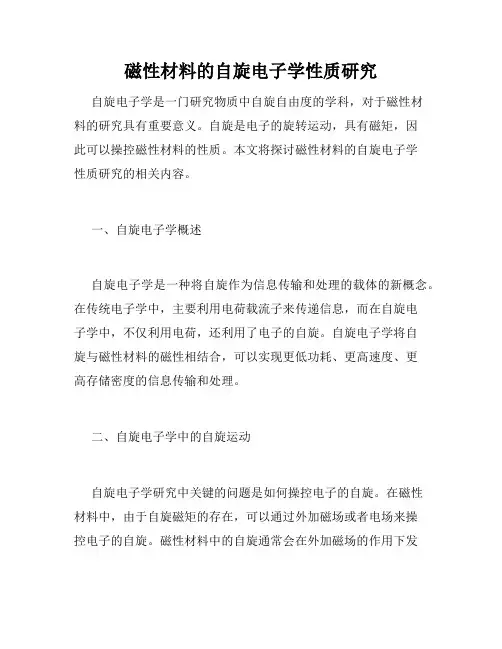

磁性材料的自旋电子学性质研究自旋电子学是一门研究物质中自旋自由度的学科,对于磁性材料的研究具有重要意义。
自旋是电子的旋转运动,具有磁矩,因此可以操控磁性材料的性质。
本文将探讨磁性材料的自旋电子学性质研究的相关内容。
一、自旋电子学概述自旋电子学是一种将自旋作为信息传输和处理的载体的新概念。
在传统电子学中,主要利用电荷载流子来传递信息,而在自旋电子学中,不仅利用电荷,还利用了电子的自旋。
自旋电子学将自旋与磁性材料的磁性相结合,可以实现更低功耗、更高速度、更高存储密度的信息传输和处理。
二、自旋电子学中的自旋运动自旋电子学研究中关键的问题是如何操控电子的自旋。
在磁性材料中,由于自旋磁矩的存在,可以通过外加磁场或者电场来操控电子的自旋。
磁性材料中的自旋通常会在外加磁场的作用下发生进动,这种进动被称为Larmor进动。
通过调控外磁场的大小和方向,可以控制自旋的取向,从而实现自旋的操控。
三、自旋电子学在磁存储中的应用自旋电子学在磁存储领域有着广泛的应用。
传统的磁存储器件利用磁化方向的改变来储存信息,但是写入和读出信息需要外加磁场,存在能耗大、速度慢等问题。
而自旋电子学提供了一种新的思路,可以通过调控电子的自旋来实现磁存储。
自旋转换器件(spintronic device)可以将电荷转化为自旋,实现电流对磁化的直接控制。
自旋转换器件的应用可以提高磁存储的速度和能耗等方面的性能。
四、磁性材料的自旋电子学性质的研究方法磁性材料的自旋电子学性质的研究需要使用到一系列的实验技术和理论方法。
实验上,通过基于光子学、霍尔效应和傅里叶变换等方法来研究自旋电子学性质。
理论上,利用自旋动力学方程、自旋输运理论、自旋波理论等方法来研究磁性材料的自旋电子学性质。
这些方法可以帮助我们深入了解磁性材料中自旋自由度的行为规律,为磁性材料的应用提供理论指导。
五、展望磁性材料的自旋电子学性质在信息存储、传输和处理方面具有广泛的应用前景。
随着自旋电子学研究的不断深入,我们对磁性材料中自旋自由度的理解也将不断加深。
磁性材料中的自旋电子学及其应用自旋电子学是一门利用自旋来操纵和控制电子行为的研究领域。
随着科技的进步和对电子器件性能的不断追求,自旋电子学在材料科学和器件工程中扮演着重要的角色。
磁性材料作为自旋电子学的基础材料,具有自旋自发极化、磁矩和磁力耦合等特性,为自旋电子学的研究和应用提供了理想的平台。
本文将从自旋电子学的基本概念、磁性材料的特性和自旋电子学的应用等方面,介绍磁性材料中的自旋电子学及其应用。
一、自旋电子学的基本概念自旋电子学是研究自旋自发极化和自旋操控的学科,其概念来源于基本粒子的自旋。
自旋是微观粒子的固有属性,类似于旋转角动量,是描述粒子自旋状态的物理量。
自旋的朝向可以取上、下两个方向,分别表示向上自旋和向下自旋。
自旋电子学的基本思想是利用自旋来操控电子行为。
传统电子学主要通过控制电子的电荷来实现电子器件的功能,而自旋电子学则通过控制和利用电子的自旋来达到更高的性能和功能。
自旋电子学有望在存储器、传感器、计算和通信等方面发挥重要作用。
二、磁性材料的特性磁性材料是自旋电子学的基础材料。
磁性材料具有自旋自发极化和磁矩的特性,能够产生和响应磁场,从而实现自旋电子学的操控和探测。
磁性材料的特性包括饱和磁化强度、剩余磁化强度、矫顽力、磁导率等。
磁性材料能够通过外加磁场或电流来调控其磁矩大小和方向。
通过调控磁矩,可以实现自旋的操控和植入,为自旋电子学的应用提供了基础。
同时,磁性材料还具有自旋与电荷的耦合效应,可以实现磁场调控电阻、自旋谐振和磁光调制等功能。
三、自旋电子学的应用1. 磁存储器磁存储器是自旋电子学最重要的应用之一。
传统的硬盘和磁带都是利用磁性材料的磁性和自旋特性来实现数据的存储和读取。
而基于自旋电子学的新型磁存储器,则通过调控自旋来实现更高的存储密度和读写速度。
磁存储器的发展,将极大地促进计算机和移动设备的性能和功能的提升。
2. 自旋电子学器件自旋电子学器件是一类利用自旋来实现电信号处理和信息传输的器件。
自旋电子学概述自旋电子学是一门研究电子自旋运动和相关现象的学科领域。
自旋电子学在物理学、材料科学和电子工程等领域具有重要的理论和实际应用价值。
本文将简要介绍自旋电子学的起源、基本概念以及应用前景。
一、起源自旋电子学最早可以追溯到20世纪初。
美国物理学家斯特恩在1922年的实验中首次观测到电子的自旋。
自旋被认为是电子的基本属性之一,其类似于物体的自旋,但又有所不同。
自旋除了带有磁矩,还具有量子性质,如量子态叠加和纠缠等。
二、基本概念1. 自旋电子学中的自旋:自旋是描述电子旋转角动量的量子性质。
常见的自旋取值有“上自旋”和“下自旋”,分别对应自旋向上和向下。
2. 自旋电子学中的磁性:自旋和磁性密切相关,自旋带有磁矩。
通过利用电子自旋来操控和感知材料的磁性,可以实现磁存储、磁传输和磁传感等应用。
3. 自旋电子学中的自旋轨道耦合:自旋轨道耦合是指自旋和电子轨道运动之间的耦合效应。
它可以通过磁场、电场和材料的对称性等因素来调控。
自旋轨道耦合是实现自旋电子学功能的重要基础。
三、应用前景自旋电子学具有广阔的应用前景,以下列举几个重要的研究方向和应用领域:1. 自旋电子学器件:利用自旋来实现信息的存储、传输和处理是自旋电子学的重要应用之一。
例如,自旋晶体管、自旋场效应晶体管等器件可以用于高效的信息存储和处理。
2. 磁存储技术:自旋电子学在磁存储领域具有广泛的应用。
通过调控电子自旋来实现高密度、高速度的磁性存储,可以有效解决传统磁存储技术面临的挑战。
3. 自旋电子学材料:自旋电子学的发展离不开新型的自旋电子学材料。
例如,具有自旋劈裂特性的材料可以用于自旋传输和自旋滤波器件。
4. 量子自旋系统:自旋电子学与量子信息领域的交叉也是一个研究热点。
利用电子自旋来实现量子比特的存储和操作,有望实现量子计算和量子通信的突破。
四、总结自旋电子学作为一门新兴的学科领域,对于未来信息技术的发展具有重要意义。
随着研究的深入和技术的不断突破,自旋电子学有望在信息存储、传输和处理等领域发挥重要作用。
电子工程中的自旋电子学理论自旋电子学理论是电子工程中的一个重要研究领域,其研究对象是电子的自旋,而不是电子的电荷。
随着磁性存储技术的快速发展,自旋电子学理论已被广泛应用于电子器件和计算机技术等领域。
本文将重点探讨自旋电子学理论的定义、原理及其在电子工程中的应用。
一、自旋电子学理论的定义自旋电子学理论是描述自旋与磁性相互作用的一种物理理论,主要应用于磁性材料的研究与应用,以及磁性存储设备的制造与优化。
在自旋电子学理论中,电子不仅具有电荷,而且具有自旋。
自旋指的是电子固有的自旋磁矩,是电子运动方向的磁场。
通过控制电子自旋,可以控制材料的磁性。
二、自旋电子学理论的原理首先要了解自旋的基础概念:自旋是电子的内禀属性,类似于固定轨道运动和角动量。
自旋有两个可能的方向,即“上”和“下”,可以用“+1/2”和“-1/2”表示。
在一个磁场中,电子会受到与自己自旋方向相反的力,这个力被称为磁场作用力。
因此,在一个磁场中,自旋方向相同的电子会向磁场区域集中,而相反的电子会分散在区域中。
自旋电子学理论还包括两个重要的概念:自旋极化和自旋电流。
自旋极化是指电子自旋朝向相同的概率比自旋朝向相反的概率更高。
自旋电流是指在一个导体中存在自旋向一侧的电子流。
自旋电子学理论在这两个概念的基础上,发现了一些有用的现象。
三、自旋电子学在电子工程中的应用1. 磁性存储器自旋电子学在磁性存储器中应用非常广泛。
在传统的硬盘驱动器中,数据是存储在一个矩形磁区中,每个磁区代表一个比特。
在新型的自旋电子学硬盘中,数据被存储在一个小型磁区中,即自旋填充层(Spintronic layer)。
自旋填充层包括两个分离的层,可以分别控制电子的自旋方向和运动方向。
这种技术比传统磁性存储器更加紧密和容量更大。
2. 自旋电流器件自旋电流器件是自旋电子学的一种应用,其原理是利用自旋电流控制磁性材料的自旋方向。
一个自旋电流器件由两个磁层隔着一个绝缘层组成,自旋电流会从一个层流入另一个层。
自旋电子学及其在半导体中的应用摘要:自旋电子学主要研究电子自旋在固体物理中的作用,是一门结合磁学与微电子学的新兴交叉学科。
其研究对象包括电子的自旋极化、自旋相关散射、自旋弛豫以及与此相关的性质及其应用等。
本文简单介绍了自旋电子学的概念及其内容综述了自旋电子学目前的研究,尤其是半导体自旋电子学,集中讨论了使电子的自旋特性在半导体中获得应用,在半导体器件中实现自旋极化、注入、传送、操作和检测,最后对自旋电子器件的应用进行了展望。
关键词:自旋电子学自旋阀磁隧道结半导体自旋电子学一.名词解释1.自旋电子学[1](spintronics)也称为磁电子学,是一门磁学和微电子学相交叉的新兴的学科,它研究具有某一自旋状态(自旋向上或自旋向下)的电子的输运特性,是当前凝聚态物理的热点领域之一。
众所周知,电子除了带有电荷的特性外,还具有自旋的内禀特性,对于普通金属和半导体,自旋向上和自旋向下的电子在数量上是一样的,所以传统的金属电子论往往忽略电子的自旋自由度。
2.半导体自旋电子学[2]电子同时具有电荷和自旋两种属性,电子的电荷属性在半导体材料中获得极大的应用,推动了电子技术、计算机技术和信息技术的发展。
使电子的自旋特性在半导体中获得应用,在半导体器件中实现自旋极化、注入、传送、操作和检测,成为人们最关注的问题。
最初人们企图用铁磁金属与半导体材料直接欧姆接触,把极化自旋流注入到半导体材料中去,但是由于肖特基势垒太高,注入效率极低。
为了克服肖特基势垒,只有两个办法:寻找磁性半导体材料或利用隧道效应。
二.自旋电子学的起源1857年Thomson发现了在多晶结构的Fe中,具有各向异性磁电阻效应[3](anisotropy magnetore.sistance,AMR),而传统的微电子学的研究对象是普通金属和半导体,所以在研究电子的输运过程中,往往忽略电子的自旋。
20世纪50年代人们在研究超导体时,将电子的自旋引入,认为参与超导输运的准粒子是费米面附近两个自旋相反,动量也相反的电子所组成的库柏对,建立了著名的BCS理论,但是BCS理论虽然将电子的自旋自由度引入到输运过程中,但是在库柏对中,电子是成对出现的,并没有去严格区分两种不同自旋的电子在输运中的差别。
在20世纪80年代,1986年,德国的Grtinberg等人在研究Fe/Cr/Fe薄膜中自旋波的光散射时,发现随着Cr的厚度改变,Fe/Cr/Fe中两个Fe层存在反铁磁耦合控[4]。
随后在法国工作的Baibich等人用分子束外延的方法制备了Fe/Cr多层膜并研究其电阻特性[5]。
当cr的厚度为0.9 nm时,他们发现在T=4.2K温度下,薄膜的电阻值随外加磁场的增加而减小,当外磁场大于2 T后,其电阻值几乎只有原来未加磁场时的一半,这种磁电阻效应可以用自旋相关散射和双电流模型来解释。
考虑到两个不同自旋取向的电子在界面处所受到的散射是不同的,假设当自旋取向与铁磁层的磁化方向相同时,电子所受到的散射较小,而另一种自旋取向的电子所受到的散射较大;那么在Fe/Cr多层膜中,当存在反铁磁耦合时,相邻Fe层的磁化方向是反平行的,这样两个自旋取向的电子所受到的散射都较大,所以系统处于高电阻状态当外磁场较大时,所有Fe层的磁化方向将转到外场的方向,这时有一种自旋取向的电子所受到散射很小,而另一种电子所受到的散射很大,系统总的电阻可以看成这两种电子电阻的并联,因而系统处于低电阻状态。
图1:系统处于两种不同阻态时的磁化散射由于Fe/Cr多层膜中的这种磁电阻效应很大,比一般的铁磁金属的各向异性磁电阻大1个数量级,所以人们把这种效应叫做巨磁电阻效应(giant magnetoresistance,GMR)。
巨磁电阻效应的发现,是自旋电子学发展史上的里程碑。
三.国内外对自旋电子学的研究现状及研究方向3.1 国内外的研究现状3.1.1 国内研究现状1998年,国家自然科学基金委员会设立了“巨磁电阻物理、材料研究及其在信息技术中应用”重大项目[6]。
2001年,国家科技部在国家重点基础发展规划项目中设立了“自旋电子材料、物理以及器件研制”项目[6]。
3.2.2 国外的研究现状1991年,B、Dieny利用反铁磁层交换耦合,提出了自旋阀结构 J,并首先在(NiFe/Cu/NiFe/FeMn)自旋阀中发现了一种低饱和场巨磁电阻效应。
1995年,美国DARPA计划中设立了GMR合作计划,目的是探索将GMR器件应用到各种传感器和存储器等方面,最终目标是制造出大小为6.45 cm2、读取时间小于100 as的容量为16 K的非丢失性的磁性随机存储器芯片。
2000年,Chiba等利用Mn5.5%的GaAs稀磁半导体和作绝缘层的三明治结构的隧道结,获得磁电阻TMR在20K温度下为5.5%,居里温度为11OK。
2001年,Tanaka等在隧道结中获得TMR值为70%,超过了氧化铝为绝缘层的FM/I/FM的TMR值,引起人们极大兴趣。
2001年,Zhu等通过Fe膜与GaAs膜之间的隧道效应,把自旋电子注入到半导体中,通过电子发光的反转,获得室温下自旋有效注入为2%。
Dijken等在GaAs 半导体上制备了磁隧道结,得到集电极磁电阻变化的百分数,其中和分别为两个铁磁层磁化强度平行和反平行时的集电极电流。
2004年,Yamanouchi等用做成特殊设计的结构,用自旋极化电流驱动磁畴壁,控制磁化强度反转,构成磁信息存储器件。
3.2 国内外的研究方向3.2.1 GMR自旋阀[7]1988年GMR效应在Fe/Cr金属多层膜中的发现引起了各国科学家的注意,人们从理论和实验上对多层膜GMR效应展开了广泛而深入的研究。
为了使GMR材料的饱和磁场(H )降低,人们除了采用降低耦合强度及选用优质软磁作为铁磁层等途径外,还提出了非耦合型夹层结构。
1991年,B、Dieny利用反铁磁层交换耦合,提出了自旋阀结构,并首先在(NiFe/Cu/NiFe/FeMn)自旋阀中发现了一种低饱和场巨磁电阻效应。
图2:自旋阀的结构示意图及磁滞回线曲线图在外磁场作用下的磁滞回线和磁电阻变化曲线图,自旋阀的基本结构为F/N/F:AF;两个铁磁层F和F*被较厚的非铁磁层N隔开,因而使F*与F问几乎没有交换耦合。
F称为自由层,F*称为被钉扎层,其磁矩M 被相邻反铁磁层AF的交换耦合引起的单向各向异性偏场所~T-J:L;当F*为优质软磁材料时,其M以在很弱的磁场作用下相对于F,改变方向,从而获得较大的GMR。
这种非耦合型自旋阀具有如下优点:1)磁电阻变化率AR/R 对外磁场的响应呈线性关系,频率特性好;2)饱和场低,灵敏度高.虽然自旋阀结构的磁电阻变化率不高,通常只有百分之几,但较低的饱和场可以使磁场灵敏度高达1%Oe 以上;3)自旋阀结构中铁磁层的磁矩的一致转动能够有效地克服巴克毫森效应,从而使信噪比大大提高,自旋阀中出现GMR效应必须满足这样的条件:①传导电子在铁磁层中或在E铁磁界面上的散射概率必须是自旋相关的;②传导电子可以来回穿过两铁磁层,并fll~i,B住自己的自旋取向,即自旋平均自由程大于隔离层厚度。
3.2.2 磁隧道结(TMJ)[8]磁隧道结通常是指由两层磁性金属(FM)和它们所夹的一层氧化物绝缘层(I)所组成的三明治结构(FM/I/FM),其磁隧道结的结构示意图如下:图3:磁隧道结的结构示意图通过绝缘层势垒的隧穿电子是自旋极化的,可以产生较大的磁电阻效应(TMR)。
FM/I/FM 隧道结最初是由Slonczewski 于1975年提出来的。
Julliere 认为,在隧道结中,如果两铁磁电极的磁化方向平行,则一个电极中费米能级处的多数自旋态电子将进入另一个电极中的多数自旋态的空态,同时少数自旋态电子也从一个电极进入另一个电极的少数自旋态的空态,即磁化平行时,两个铁磁电极材料的能带中多数电子自旋相同,费米面附近可填充态之间具有最大匹配程度,因而具有最大隧道电流。
如果两电极的磁化反平行,则一个电极中费米能级处的多数自旋态的自旋角动量方向与另一个电极费米能级处的少数自旋态的自旋角动量平行,隧道电导过程中一个电极中费米能级处占据多数自旋态的电子必须在另一个电极中寻找少数自旋态的空态,因而其隧道电流变为最小。
通常,TMR 可以表示为: P P P P R R R R R TMR A P A A 12112+=-=∆=其中:RA 和RP 表示磁化反平行和平行时的磁电阻,P1和P2为两个铁磁电极的自旋极化率。
可以看出,只有P1和P2均不为零才能在磁隧道结中观察到磁电阻效应;两个磁电极的自旋极化率越大,TMR 值就越高。
计算发现,在铁磁体和绝缘体的界面处因绝缘体势垒的有限高度而强烈影响隧穿电子的自旋方向。
这表明,要得到大的TMR 值,除了构成磁隧道结的网个铁磁电极中的磁化可以在外磁场作用下任意改变方向以及磁电极的自旋极化率尽可能大外,还要求中间氧化层势垒必须足够高。
四.研究的热点由于铁磁金属难于发展具有放大功能的自旋晶体管,也难于实现自旋在外加电场下,材料中的自旋向上的电子和自旋向下上的电子由于各器件的集成制造和与传统微电子器件的一体化集成制造。
因此人们认为半自形成的磁场方向相反,会各自在材料的相反两边形成自旋积累,这就是导体是研究自旋电子器件集成化最好的材料,于是就形成了今天的半导体自旋霍尔效应(spinhalleffect简写为SHE)如图所示。
主要研究基本问题是如何实现半导体中电子自旋的极化注入、检测、输运以及自旋流的产生。
4.1 自旋电子的注入[9]制造自旋电子器件最关键的问题就是在不需要强磁场和室温情况下如何把自旋极化电子从磁性半导体注入到非磁性半导体内。
目前自旋电子的注入来源主要有稀磁半导体、铁磁半导体以及铁磁金属,采用的注入主要有五种:欧姆注入法;隧道结注入法,弹道电子自旋注入、热电子注实验上已经观察到自旋霍尔效应,实验上通过测量自旋积累来探测自入,此外用稀磁半导体也能向非磁半导体内注入自旋极化电子。
由于半导体表面是重掺杂,导致了自旋反转的散射和自旋极化率的下降。
因此欧姆注入法这种方法的自旋注入率很低。
研究表明:到目前为止,用欧姆注入法最好的报道为4.5%的自旋极化注入效率。
近期有人从Fe(001)通过Fe/ZeSe 界面形成的反偏压肖特基隧穿势垒注入到n型掺杂的Fe/ZeSe(001)中,自旋电子在n-ZeSe层输送300nm后进入GaSa复合,在温度为20k,100k时测得电子的自旋极化率分别为55%和54%,GaSa中电子自旋极化率在20-100kv范围内与温度无关。
从Fe薄膜经Al2O3遂穿势垒注入到si(001)中,在5k温度下si中电子自旋极化率下限为10%,估计值可达到30%,并且直到125k,si中的电子自旋极化率仍有较大值。
