第二章水准仪及水准测量高程是确定地面点位置的一个要素。

高程测量的方法有水准测量和三角高程测量，水准测量是精密测定高程的主要方法。

第一节水准测量原理水准测量是利用能提供水平视线的仪器，测定地面点间的高差，推算高程的一种方法。

图2—1中，已知A点的高程为HA，要测定月点的高程H B。

在A、B两点间安置一架能提供水平视线的仪器——水准仪，并在A、B两点上分别竖立水准尺，利用水平视线读出A点尺上的读数。

及月点尺上的读数b，由图可知A、B两点的高差为测量是由已知点向未知点方向前进的，即由A(后)→B(前)，A点为后视点，a为后视凑数；B为前视点，b为前视读数；h AB为未知点B对已知点A的高差，它总是等于后视读数减去前视读数。

高差为正时，表明B点高于A点，反之则B点低于A点。

计算高程的方法有两种：一是由高差计算高程，即二是由仪器的视线高程计算高程。

由图可知，A点的高程加后视读数就是仪器的视线高程，用H I表示，即由此得B点的高程为后一种计算方法在工程测量中应用比较广泛。

水第二章水准测量（水准测量图片）（水准测量视频）第一节水准测量原理水准测量是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。

设后视A尺读数为a ，前视B尺读数为b ，则A、B两点高差为高差法：视线高法：第二节水准测量的仪器和工具水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。

水准仪按其精度可分为DS05、DSl、DS3和DSl0等四个等级。

建筑工程测量广泛使用DS3级水准仪。

因此，本章着重介绍这类仪器。

一、水准仪的结构根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。

因此，水准仪构成主要有望远镜、水准器及基座三部分。

1．望远镜DS3水准仪望远镜主要由物镜、目镜、对光透镜和十字丝分划板所组成。

物镜和目镜多采用复合透镜组，十字丝分划板上刻有两条互相垂直的长线，竖直的一条称竖丝，横的一条称为中丝，是为了瞄准目标和谈取读数用的。

1. 在测量工作中常用的方位角有坡度和水平角。

( )
T √
F ×
参考答案：F
2. 静止的海水面称为水准面。

( )
T √
F ×
参考答案：T
3. 测量工作按照一定的原则进行，这就是在布局上“由整体到局部”；在精度上“由低级到高级”；在程序上“先碎步后控制”。

( )
T √
F ×
参考答案：F
4. 测量工作按照一定的原则进行，这就是在布局上“由远处到近部”；在精度上“由低级到高级”；在程序上“先水平后竖直”。

( )
T √
F ×
参考答案：F
5. 在竖直面内两条直线的夹角，称为竖直角。

( )
T √
F ×
参考答案：F
6. 等高线是地面上高程相同的各相邻点连成的闭合曲线。

( )
T √
F ×
参考答案：T
7. 在相同的观测条件下进行了一系列观测，所产生的误差大小不等、符号不同，没有明显的规律性，这类误差称为偶然误差。

( )
T √
F ×。

水利工程测量方案
水利工程测量包括水位测量、流量测量、水尺测量等。

水位测量方案：
1.选择合适的水位测量仪器，如激光水位仪、气动水位计等。

2.根据实际情况确定测量点位，一般选择在水位变化较小、水流较平稳的位置。

3.在测量点位上安装测量仪器，确保固定牢固，避免测量误差。

4.根据仪器的使用说明，正确操作测量仪器进行测量，记录水位数据。

流量测量方案：
1.选择适合的流量测量方法，如河道横断面法、水位-流速
法等。

2.确定测量点位，根据河道情况和流量变化规律选择合适的测量点位。

3.根据选定的测量方法，进行相应的测量工作，例如使用流速仪器测量流速，并结合水位数据计算出流量。

4.在测量过程中，注意测量仪器的使用和保护，避免对测量结果产生误差。

水尺测量方案：
1.选择水尺仪器，如流量水尺、液位测量尺等。

2.确定测量点位，根据实际情况选择合适的测量点位，一般选择在水流速度较慢的位置。

3.将水尺仪器放入水中，注意水尺与水平面的垂直度，测量液位。

4.根据测量数据和水尺仪器的标定曲线，计算出液位或流量。

在进行水利工程测量时，还需注意以下事项：
1.测量前需了解测量对象和测量要求，合理选择测量方法和仪器。

2.测量过程中需严格遵守操作规程，注意仪器的使用和保护，避免对测量结果产生误差。

3.测量结果需及时记录和整理，确保测量数据的准确性和完整性。

4.根据测量结果，进行数据分析和处理，为水利工程设计和管理提供科学依据。

水利工程测量方案1. 引言水利工程测量是指为水利工程设计、施工、监测和运营管理等阶段提供准确可靠的测量数据，以确保工程的安全和有效性。

本文档将介绍水利工程测量的主要内容和测量方案。

2. 测量目标水利工程测量的主要目标包括： - 测量水资源的分布、流量和泥沙含量； - 测量水库的水位、容积和泄洪能力； - 测量河道的水位、流量和河床形态； - 测量水闸的开度、排水能力和水压。

3. 测量方法水利工程测量可以采用多种方法进行，主要包括： - 静态测量方法：通过设置固定的测量点，利用测量仪器进行测量，并记录观测数值。

适用于测量水位、水压等静态参数。

- 动态测量方法：通过移动的测量点，利用测量仪器进行测量，并记录观测数值。

适用于测量流量、泥沙含量等动态参数。

- 遥感测量方法：利用遥感技术进行水利工程的测量，如航空摄影、卫星遥感等。

适用于大范围的水资源和地形测量。

4. 测量仪器水利工程测量需要使用一些特定的测量仪器，主要包括： - 水位计：用于测量水位，包括水面仪、压力水位计、超声波测距仪等。

- 流量计：用于测量水流流量，包括液位计、流速计、流量计等。

- 泥沙计：用于测量水中泥沙含量，包括泥沙分析仪、悬浮物测量仪等。

- GPS定位仪：用于获取测量点的准确位置信息。

- 遥感仪器：用于进行航空摄影、卫星遥感等遥感测量。

5. 测量方案示例以下是一个水利工程测量方案示例，用于测量某水库的水位和容积：5.1 测量目标测量水库的水位和容积，以便进行水库的调度管理和防洪准备。

5.2 测量方法采用静态测量方法进行测量，通过设置固定的测量点，利用水位计进行测量。

5.3 测量仪器•水位计：使用压力水位计进行测量。

•GPS定位仪：用于获取测量点的准确位置信息。

5.4 测量步骤1.在水库中选择合适的测量点，设置固定的测量点标志。

2.使用GPS定位仪获取每个测量点的准确位置信息。

3.安装水位计在每个测量点，确保测量点与水面垂直且稳固。

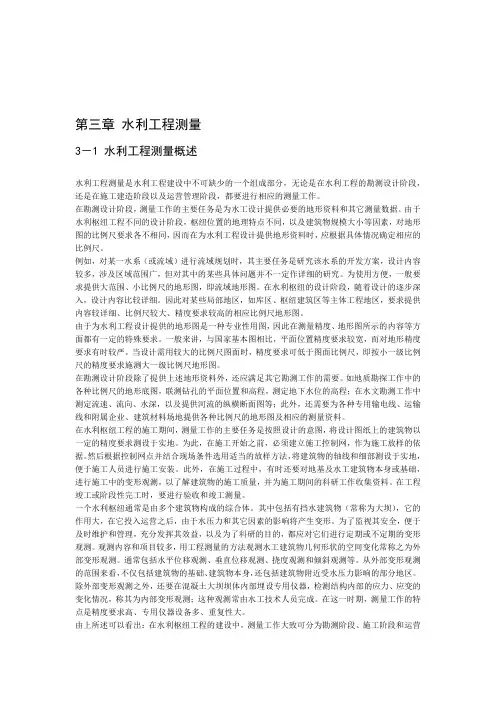

第三章水利工程测量3－1 水利工程测量概述水利工程测量是水利工程建设中不可缺少的一个组成部分，无论是在水利工程的勘测设计阶段，还是在施工建造阶段以及运营管理阶段，都要进行相应的测量工作。

在勘测设计阶段，测量工作的主要任务是为水工设计提供必要的地形资料和其它测量数据。

由于水利枢纽工程不同的设计阶段，枢纽位置的地理特点不同，以及建筑物规模大小等因素，对地形图的比例尺要求各不相同，因而在为水利工程设计提供地形资料时，应根据具体情况确定相应的比例尺。

例如，对某一水系（或流域）进行流域规划时，其主要任务是研究该水系的开发方案，设计内容较多，涉及区域范围广，但对其中的某些具体问题并不一定作详细的研究。

为使用方便，一般要求提供大范围、小比例尺的地形图，即流域地形图。

在水利枢纽的设计阶段，随着设计的逐步深入，设计内容比较详细。

因此对某些局部地区，如库区、枢纽建筑区等主体工程地区，要求提供内容较详细、比例尺较大、精度要求较高的相应比例尺地形图。

由于为水利工程设计提供的地形图是一种专业性用图，因此在测量精度、地形图所示的内容等方面都有一定的特殊要求。

一般来讲，与国家基本图相比，平面位置精度要求较宽，而对地形精度要求有时较严。

当设计需用较大的比例尺图面时，精度要求可低于图面比例尺，即按小一级比例尺的精度要求施测大一级比例尺地形图。

在勘测设计阶段除了提供上述地形资料外，还应满足其它勘测工作的需要。

如地质勘探工作中的各种比例尺的地形底图，联测钻孔的平面位置和高程，测定地下水位的高程；在水文勘测工作中测定流速、流向、水深，以及提供河流的纵横断面图等；此外，还需要为各种专用输电线、运输线和附属企业、建筑材料场地提供各种比例尺的地形图及相应的测量资料。

在水利枢纽工程的施工期间，测量工作的主要任务是按照设计的意图，将设计图纸上的建筑物以一定的精度要求测设于实地。

为此，在施工开始之前，必须建立施工控制网，作为施工放样的依据。

然后根据控制网点并结合现场条件选用适当的放样方法，将建筑物的轴线和细部测设于实地，便于施工人员进行施工安装。

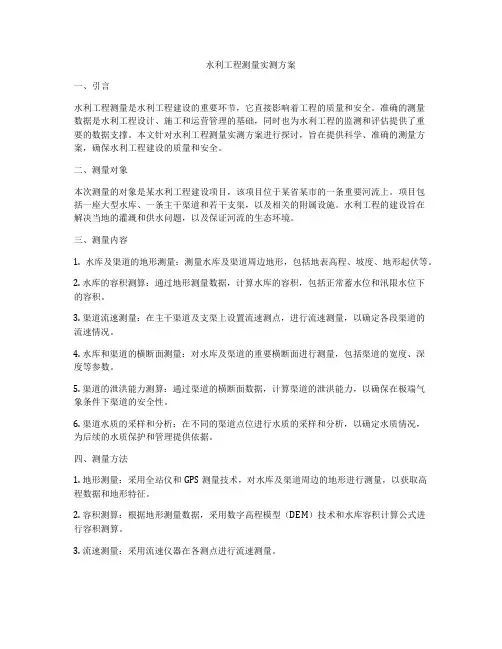

水利工程测量实测方案一、引言水利工程测量是水利工程建设的重要环节，它直接影响着工程的质量和安全。

准确的测量数据是水利工程设计、施工和运营管理的基础，同时也为水利工程的监测和评估提供了重要的数据支撑。

本文针对水利工程测量实测方案进行探讨，旨在提供科学、准确的测量方案，确保水利工程建设的质量和安全。

二、测量对象本次测量的对象是某水利工程建设项目，该项目位于某省某市的一条重要河流上。

项目包括一座大型水库、一条主干渠道和若干支渠，以及相关的附属设施。

水利工程的建设旨在解决当地的灌溉和供水问题，以及保证河流的生态环境。

三、测量内容1. 水库及渠道的地形测量：测量水库及渠道周边地形，包括地表高程、坡度、地形起伏等。

2. 水库的容积测算：通过地形测量数据，计算水库的容积，包括正常蓄水位和汛限水位下的容积。

3. 渠道流速测量：在主干渠道及支渠上设置流速测点，进行流速测量，以确定各段渠道的流速情况。

4. 水库和渠道的横断面测量：对水库及渠道的重要横断面进行测量，包括渠道的宽度、深度等参数。

5. 渠道的泄洪能力测算：通过渠道的横断面数据，计算渠道的泄洪能力，以确保在极端气象条件下渠道的安全性。

6. 渠道水质的采样和分析：在不同的渠道点位进行水质的采样和分析，以确定水质情况，为后续的水质保护和管理提供依据。

四、测量方法1. 地形测量：采用全站仪和GPS测量技术，对水库及渠道周边的地形进行测量，以获取高程数据和地形特征。

2. 容积测算：根据地形测量数据，采用数字高程模型（DEM）技术和水库容积计算公式进行容积测算。

3. 流速测量：采用流速仪器在各测点进行流速测量。

4. 横断面测量：采用全站仪和水准仪进行渠道横断面的测量，获取渠道的宽度、深度等参数。

5. 泄洪能力测算：采用数值模拟技术，结合测量数据，进行渠道的泄洪能力计算。

6. 水质采样和分析：采用采样瓶收集水样，并送至实验室进行水质分析。

五、数据处理及报告1. 地形测量数据处理：对地形测量数据进行处理，生成数字高程模型和地形图。

第八章水利工程测量第一节河道测量一、水利工程测量任务测量工作在水利工程中起着十分重要的作用。

我国的水资源按人口平均是很少的，只有世界人均占有水量的四分之一；但因我国地域辽阔，水资源总量居世界第六位，许多未能开发利用。

为了合理开发和利用我国的水资源，治理水利工程的规划设计阶段、建筑施工阶段和运行管理阶段，每个阶段都离不开测量工作。

对一条河流进行综合开发，使其在供水、发电、航运、防洪及灌溉等方面都能发挥最大的效益。

在工程的规划阶段，应该对整个流域进行宏观了解，进行不同方案的分析比较，确定最优方案，这时应该有全流域小比例尺（例如采用1：50000或1：100000）的地形图。

当进行水库的库容与淹没面积计算时，为了正确地选择大坝轴线的位置时，这时应该采用较小比例尺（例如采用1：10000～1：50000）的地形图。

坝轴线选定后，在工程的初步设计阶段，布置各类建筑物时，应提供较大比例尺（例如1：2000～1：5000）的地形图。

在工程的施工设计阶段，进行建筑物的具体形状、尺寸的设计，应提供大比例尺（例如1：500～1：1000）的地形图。

另外，由于地质勘探及水文测验等的需要，还要进行一定的测量工作。

在工程的建筑施工阶段，为了把审查和批准的各种建筑物的平面位置和高程，通过测量手段，以一定的精度测设到现场，首先要根据现场地形、工程的性质以及施工组织设计等情况，布设施工控制网，作为放样的基础。

然后，在按照施工的需要，采用适当的放样方法，按照猫画虎规定的精度要求，将图纸上设计好的建筑物测设到实地，定点划线，以指导施工的开挖与砌筑。

另外，在施工过程中，有时还要进行变形观测。

工程竣工后，要测绘竣工图，以作为工程完工后的验收资料，并为今后工程扩建或改建提供第一手资料。

在工程的运行管理阶段，需要对水工建筑物进行的变形观测。

以便了解工程设计是否合理，验证设计理论是否正确，同时也为水工建筑物的设计和研究提供重要的数据。

对水工建筑物进行系统的变形观测，能及时掌握建筑物的变化情况，能及时了解建筑物的安全与稳定情况，一量发现异常变化，可以及时采取相应措施，防止事故的发生。
