数控车床编程与操作

例1 如图3-10所示的圆柱螺纹，螺纹导程为1.5mm。
G00 Z104.0 X29.3 ap1=0.35 G32 Z56.0 F1.5 G00 X40.0 Z104.0 X28.9 ap2=0.2 G32 Z56.0 F1.5 G00 X40.0 Z104.0 X28.5 ap2=0.2 …….
1．绝对编程与增量编程
(1)绝对编程
绝对值编程是根据预先设定的编程原点计算出绝对值坐标尺寸进行编程的一种方法。即采用绝对值编程时，首先要指出编程原点的位置，并用地址X，Z进行编程(X为直径值)。
增量值编程是根据与前一个位置的坐标值增量来表示位置的一种编程方法。即程序中的终点坐标是相对于起点坐标而言的。
根据试切后工件的尺寸确定刀尖的位置。
O
(a) 确定刀尖在Z向的位置
L
图3-3 数控车床的对刀
O
(a) 确定刀尖在Z向的位置
L
图3-3 数控车床的对刀
O
(b) 确定刀尖在X向的位置
d
O
(b) 确定刀尖在X向的位置
d
三、有关编程代码说明
（一）G功能
准备功能也称为G功能（或称G代码），它是用来指令机床动作方式的功能。准备功能是用地址G及其后面的数字来指令机床动作的。如用G00来指令运动坐标快速定位。表3-2为FANUC-0TD系统的准备功能G代码表。
10.刀具偏置功能 (G40/G41/G42)
1. 格式 G41 X_ Z_;G42 X_ Z_;
在刀具刃是尖利时，切削进程按照程序指定的形状执行不会发生问题。不过，真实的刀具刃是由圆弧构成的 (刀尖半径) 就像上图所示，在圆弧插补和攻螺纹的情况下刀尖半径会带来误差。
2. 偏置功能
1、非直线切削形式的定位 我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

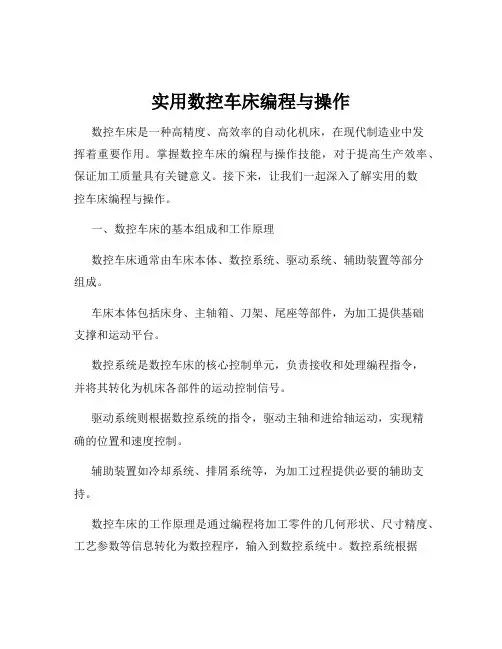

实用数控车床编程与操作数控车床是一种高精度、高效率的自动化机床，在现代制造业中发挥着重要作用。

掌握数控车床的编程与操作技能，对于提高生产效率、保证加工质量具有关键意义。

接下来，让我们一起深入了解实用的数控车床编程与操作。

一、数控车床的基本组成和工作原理数控车床通常由车床本体、数控系统、驱动系统、辅助装置等部分组成。

车床本体包括床身、主轴箱、刀架、尾座等部件，为加工提供基础支撑和运动平台。

数控系统是数控车床的核心控制单元，负责接收和处理编程指令，并将其转化为机床各部件的运动控制信号。

驱动系统则根据数控系统的指令，驱动主轴和进给轴运动，实现精确的位置和速度控制。

辅助装置如冷却系统、排屑系统等，为加工过程提供必要的辅助支持。

数控车床的工作原理是通过编程将加工零件的几何形状、尺寸精度、工艺参数等信息转化为数控程序，输入到数控系统中。

数控系统根据程序控制机床的运动，使刀具按照预定的轨迹对工件进行切削加工，从而获得所需的零件形状和尺寸。

二、数控车床编程的基础知识1、编程坐标系编程坐标系是编程时确定刀具和工件相对位置的基准。

常用的坐标系有机床坐标系和工件坐标系。

机床坐标系是机床固有的坐标系，而工件坐标系是根据零件的加工要求人为设定的坐标系。

2、编程指令数控车床编程指令包括准备功能指令（G 指令）、辅助功能指令（M 指令）、刀具功能指令（T 指令）、进给功能指令（F 指令）和主轴功能指令（S 指令）等。

G 指令用于指定机床的运动方式，如直线插补（G01）、圆弧插补（G02、G03）等。

M 指令用于控制机床的辅助动作，如主轴正转（M03）、主轴停止（M05）等。

T 指令用于选择刀具。

F 指令用于指定进给速度。

S 指令用于指定主轴转速。

3、编程格式数控车床编程的格式通常包括程序名、程序段号、指令字和程序结束符等。

程序名用于标识程序，方便存储和调用。

程序段号用于区分不同的程序段，便于程序的编辑和调试。

指令字则是具体的编程指令和相关参数。

加工结果检测
加工完成后，对工件进行检测，确保满足设计要 求和加工精度。
05 常见问题与解决方案
G代码编程常见问题与解决方案
G代码编程错误
检查G代码编程的语法和逻辑，确保指令正确无误。
刀具路径问题
检查刀具路径是否合理，避免出现干涉和碰撞。
加工参数设置不当
根据材料和加工要求，合理设置主轴转速、进给速度等加工参数。
数控车床操作常见问题与解决方案
1 2
操作界面不熟悉
熟悉数控车床的操作界面，了解各功能键的作用。
刀具安装不正确
按照规定正确安装刀具，确保刀具夹紧牢固。
3
加工区域安全问题
确保加工区域的安全防护措施到位，避免发生意 外事故。
加工过程常见问题与解决方案
加工精度不足
01
检查刀具磨损情况，及时更换刀片，确保加工精度。
遵守安全操作规程
在操作数控车床时，必须遵守安全操作规程， 确保人身安全和设备安全。
注意刀具状态
在加工过程中，应时刻关注刀具的状态，如 刀具是否松动、破损等。
禁止带手套操作
数控车床在高速旋转时，带手套操作容易发 生危险。
避免超负荷运转
在加工过程中，应避免因切削力过大而引起 的机床超负荷运转。
04 实际操作案例
表面质量不佳
02
调整切削参数和刀具角度，改善表面质量。
加工效率低下
03
优化加工参数和刀具路径，提高加工效率。
THANKS FOR WATCHING
感谢您的观看
并进行必要的编辑和修改。
加工参数设置
根据工件材料、刀具类型和加工要 求，设置合理的加工参数，如主轴 转速、进给速度、切削深度等。
自动加工

数控车床编程与操作数控车床编程与操作数控车床（Computer Numerical Control Lathe）是一种通过计算机程序控制切削范围的机床，是现代化制造的关键设备之一。

在数控车床的制造过程中，数控车床编程是非常重要的一部分。

本文将介绍数控车床编程与操作。

一、数控车床的分类1. 按工作台数目分类：单工作台数控车床、双工作台数控车床。

2. 按控制方式分类：点位控制数控车床、插值控制数控车床。

3. 按工作形式分类：平面车床、车铣复合机床、多轴车床等。

二、数控车床编程基础1. 编程语言：数控车床编程语言分为绝对与相对坐标两种。

绝对编程：程序指定物件工作绝对位置；相对编程：指定工作点与以前的工作点的相对位置。

2. 坐标系：数控车床坐标系有四类：基准坐标系、车床坐标系、零位坐标系、工件坐标系。

3. 插补：通俗点讲，插补是一种数学方法，它可以让车床进行二维、三维的轨迹运动控制。

4. 加工量：加工量是指切削刀具从开始到结束加工的物件总长度。

三、数控车床编程步骤1. 理解工件要求：分析工件所需工序和加工尺寸等细节参数，例如直径、长度、孔等。

2. 制定切削方案：基于工件要求制定加工方案。

其中需要考虑的参数包括切削速度、进给速度、刀具选择等。

3. 生成数控代码：在制定切削方案后，需要将此方案翻译成数控代码。

4. 在数控设备上执行数控代码：将生成的数控程序带到数控车床上加载运行。

5. 检查成品：完成加工后，需要对成品进行检查以确保完美。

四、数控车床的优势1. 自动化程度高：数控车床的控制方式可以让设备在无人干预下完成自动加工，不仅提高了效率成本，也降低了风险。

2. 加工精度高：数控车床的加工较为精确，减少了瑕疵并提高了产品质量。

3. 灵活性：数控车床可以快速适应不同的工作需求，并灵活调整。

相比传统的机械车床，其有更高的灵活性。

综上所述，数控车床编程与操作是数控车床制造的重要环节，需要进行细致的规划和认真的实施。

数控车床编程与操作数控车床编程与操作是现代制造业中重要的一环，它广泛应用于金属材料的加工和制造过程中。

它的主要特点是采用数字化编程和自动化操作，使得加工过程更加精确和高效。

本文将详细介绍数控车床编程和操作的基本原理与方法。

一、数控车床编程原理数控车床编程是利用计算机软件编写加工程序，通过数控系统将程序转换成机床能够识别和执行的指令。

编程的核心是指定加工路径和加工参数，并通过数学模型计算出各个点的坐标，然后将这些坐标转换成机床控制系统可以识别的指令。

数控车床编程通常分为手动编程和自动编程两种方式。

手动编程是指根据工件的几何图形和加工要求，通过输入机床控制系统的指令完成编程过程。

自动编程是通过CAD/CAM软件生成机床控制系统所需的加工程序，直接加载到机床的数控系统中。

自动编程相对简单便捷，适用于大批量和重复性加工，而手动编程适用于小批量和个性化加工。

1.工件的几何形状和尺寸需求；2.加工工序和工艺要求；3.数控工件坐标系的建立；4.切削工具的选择和参数设定。

二、数控车床编程方法1.绝对值编程：以工件坐标系的原点为基准，确定工件上各加工点的坐标值。

编写程序时，需同时写出运动过程中的各个点的坐标值。

2.相对值编程：以加工起点为基准，确定各加工点的相对坐标。

编写程序时，只需写出运动路径中相邻点之间的距离和方向，以及第一个点的坐标值。

无论采用绝对值编程还是相对值编程，都需要事先构建一个工件坐标系或参考坐标系。

常用的坐标系有四种，分别是点坐标系、线坐标系、圆坐标系和极坐标系。

不同的坐标系适用于不同的工件和加工要求，在编程时需要根据具体情况做出选择。

三、数控车床操作方法1.设备准备：启动数控系统，检查设备是否正常运行，确保各个部件工作正常，如润滑系统、刀库等。

同时对于切削刀具、刀柄、夹具等进行检查和更换，确保设备具备正常生产条件。

2.加工准备：根据工件图纸和加工要求，选择合适的夹具和刀具，并进行安装和调整。

检查加工过程中可能出现的问题，如夹紧力、切削力、冷却液等。

《数控车床编程与操作》课程标准《数控车床编程与操作》是数控技术专业核心课程、专业必修课程。

通过项目式方式，采取理实一体化方法，培养学生的数控车床操作,编程能力,熟悉数控机床的组成,工作原理和分类方法.掌握数控车床编程的步骤,方法,特点及应用场合.培养学生工作执行,工作组织,团队协作等能力。

三、设计思路1.以职业工作过程构建课程学习领域按数控机床操作工的制订工艺方案-零件编程操作加工-工件检验等工作过程确定行动领域,根据行动领域确定零件的数控编程,学习情境设计遵循从易到难,从简单到复杂的原则。

2课程设计理念与思想设计理念：课程贯彻校企合作,工学结合的职业教育课程理念.课程的项目源自格特拉克公司的产品加工。

3设计思路①在教学过程中，以“数控加工技术应用与操作能力的培养”为主线，以应用为目的，专业知识教学以“必需”和“够用”为度。

在训练中应以培养学生的综合运用知识和技能的能力为主，把进行全面的素质教育作为教学活动开展的基础，注重提高学生的实践能力和岗位就业竞争能力。

②采用理论实践一体化教学法和项目教学法；结合数控车床编程模拟操作软件辅助教学，使编程、仿真、加工一体化，以提高训练效率和安全性；结合中级数控车床操作工职业资格标准进行教学与强化训练。

③通过学生合作教学项目，培养团队合作精神.在教学中注重品质控制和质量管理方面素质养成与提高。

四、课程培养目标（-）专业能力培养目标1.掌握数控车床操作、编程、维护和保养技术，能处理一般的报警故障。

2.能看懂零件图和部件装配图，根据零件件的技术要求，制定一般零件的加工工艺规程。

3.能熟练使用工、夹具和测量仪器，对工件精度进行检测和调整。

4.熟练掌握数控车床的操作方法和步骤，能正确操作机床完成各种零件的加工。

5.掌握在工件加工过程中，对工件质量进行分析，分析产生误差、废品的原因，寻求解决方法。

6.能独立完成中等复杂程度工件的编程与加工。

（二）方法能力培养目标1.培养学生必要的政治素质。

题的能力。
教学内容与方法
教学内容
数控车床基础知识、数控编程基础、 数控加工工艺、数控车床操作与维 护等。
教学方法
采用理论与实践相结合的教学方法， 包括课堂讲授、案例分析、实验操 作等。
02
数控车床基础知识
数控车床组成及工作原理
03
数控车床主要组成部分
床身、主轴箱、进给系统、刀架、控制系 统等。
该指令使机床在加工过程中暂停一定时间， 然后继续执行后续程序。
格式规范及注意事项
程序结构
数控程序应包括程序头、程序主体和程 序尾，其中程序头包含机床类型、程序 名等信息，程序尾用于结束程序。
指令格式
编程指令应按照规定的格式书写，包括 指令字、地址符、数值等部分，注意区 分大小写。
数值单位
数控程序中一般采用国际单位制，如长 度单位为毫米（mm），角度单位为度 （°）。
参数设置方法
通过数控系统操作面板或 编程软件，设置工件坐标 系原点、坐标轴方向、单 位等参数。
切削用量选择与计算
切削用量定义
切削速度、进给量、切削深度等 切削参数的总称。
选择原则
根据工件材料、刀具材料、加工要 求等因素，合理选择切削用量。
计算方法
通过切削用量手册或经验公式，计 算各切削参数的具体数值。同时， 结合实际加工情况，进行适当调整 和优化。
工作原理
通过数控系统对机床各运动部件进行精确 控制，实现工件的自动加工。
数控系统基本功能
接收、存储、处理、输出加工程序，控制 机床各轴运动，实现加工过程自动化。
坐标系建立与参数设置
01
02
03
坐标系建立原则
根据工件形状和加工要求， 选择合适的坐标系原点， 建立工件坐标系。

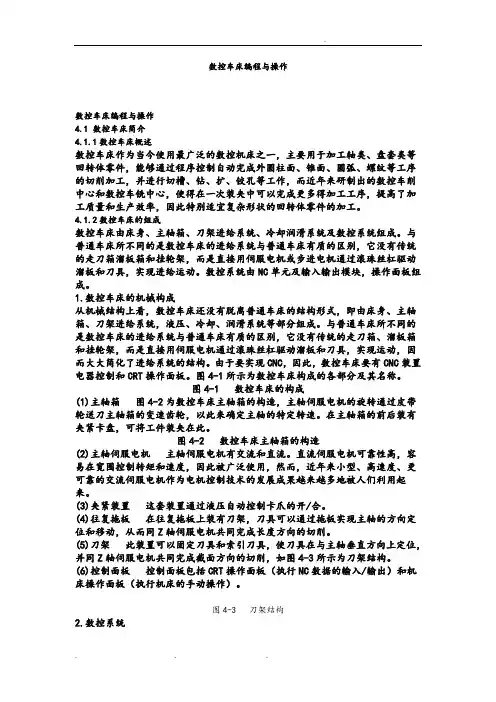

数控车床编程与操作数控车床编程与操作4.1 数控车床简介4.1.1数控车床概述数控车床作为当今使用最广泛的数控机床之一，主要用于加工轴类、盘套类等回转体零件，能够通过程序控制自动完成外圆柱面、锥面、圆弧、螺纹等工序的切削加工，并进行切槽、钻、扩、铰孔等工作，而近年来研制出的数控车削中心和数控车铣中心，使得在一次装夹中可以完成更多得加工工序，提高了加工质量和生产效率，因此特别适宜复杂形状的回转体零件的加工。

4.1.2数控车床的组成数控车床由床身、主轴箱、刀架进给系统、冷却润滑系统及数控系统组成。

与普通车床所不同的是数控车床的进给系统与普通车床有质的区别，它没有传统的走刀箱溜板箱和挂轮架，而是直接用伺服电机或步进电机通过滚珠丝杠驱动溜板和刀具，实现进给运动。

数控系统由NC单元及输入输出模块，操作面板组成。

1.数控车床的机械构成从机械结构上看，数控车床还没有脱离普通车床的结构形式，即由床身、主轴箱、刀架进给系统，液压、冷却、润滑系统等部分组成。

与普通车床所不同的是数控车床的进给系统与普通车床有质的区别，它没有传统的走刀箱、溜板箱和挂轮架，而是直接用伺服电机通过滚珠丝杠驱动溜板和刀具，实现运动，因而大大简化了进给系统的结构。

由于要实现CNC，因此，数控车床要有CNC装置电器控制和CRT操作面板。

图4-1所示为数控车床构成的各部分及其名称。

图4-1 数控车床的构成(1)主轴箱图4-2为数控车床主轴箱的构造，主轴伺服电机的旋转通过皮带轮送刀主轴箱的变速齿轮，以此来确定主轴的特定转速。

在主轴箱的前后装有夹紧卡盘，可将工件装夹在此。

图4-2 数控车床主轴箱的构造(2)主轴伺服电机主轴伺服电机有交流和直流。

直流伺服电机可靠性高，容易在宽围控制转矩和速度，因此被广泛使用，然而，近年来小型、高速度、更可靠的交流伺服电机作为电机控制技术的发展成果越来越多地被人们利用起来。

(3)夹紧装置这套装置通过液压自动控制卡爪的开/合。

一、教案基本信息1. 课程名称：数控车床编程与操作2. 课时安排：本章共安排4课时，每课时45分钟3. 教学目标：使学生了解数控车床编程与操作的基本知识，掌握数控车床编程的基本方法，学会操作数控车床进行零件加工。

二、教学内容与步骤1. 数控车床概述1.1 数控车床的定义与作用1.2 数控车床的分类与结构1.3 数控车床的加工特点及优势2. 数控车床编程基础2.1 数控编程的基本概念2.2 数控编程的基本指令2.3 数控编程的常用功能指令3. 数控车床编程实例3.1 轴类零件编程实例3.2 螺纹零件编程实例3.3 异形零件编程实例4. 数控车床操作与维护4.1 数控车床的操作步骤4.2 数控车床的操作面板及功能4.3 数控车床的日常维护与保养三、教学方法与手段1. 讲授法：讲解数控车床的基本概念、编程指令及操作步骤。

2. 示教法：演示数控车床编程与操作的过程，让学生直观地了解操作方法。

3. 实践法：安排学生在数控车床上进行实际操作，巩固所学知识。

四、教学评价1. 课堂提问：检查学生对数控车床编程与操作的基本知识的掌握情况。

2. 编程练习：评估学生运用所学知识进行数控编程的能力。

3. 操作考核：评价学生操作数控车床的实际操作能力。

五、教学资源1. 教材：数控车床编程与操作教材。

2. 数控车床：用于实践操作的教学设备。

3. 教学软件：数控仿真软件，用于模拟数控车床的操作与编程。

4. 课件：制作教学课件，辅助讲解与展示。

六、教学内容与步骤（续）5. 复杂零件编程与加工5.1 分析复杂零件的加工工艺5.2 编写复杂零件的数控程序5.3 执行复杂零件的加工操作6. 数控车床自动编程6.1 自动编程的概念与方法6.2 常用的自动编程软件介绍6.3 自动编程在实际加工中的应用七、教学方法与手段（续）4. 小组讨论法：针对复杂零件的加工工艺及编程展开讨论，促进学生相互学习与交流。

5. 案例分析法：分析实际加工中的案例，让学生了解数控车床编程与操作在工程应用中的重要性。

数控车床编程和操作数控车床是一种通过计算机程序控制工件的加工工具的机床。

数控车床具有高效、精确和灵活等优点，被广泛应用于各个行业的制造过程中。

本文将介绍数控车床的编程原理和操作方法。

一、数控车床编程原理1.运动指令：运动指令用于控制工件在车削过程中的运动轨迹。

常见的运动指令包括直线插补指令、圆弧插补指令、螺旋线插补指令等。

这些指令可以控制工件的进给速度、加工路径和车刀的切割量等。

2.刀具补偿指令：刀具补偿指令用于调整刀具的轨迹，以保证工件的尺寸精度。

通常采用刀尖半径补偿和刀具长度补偿来实现。

通过设定刀具补偿值，可以实现切削位置的微调，提高加工的准确性。

3.经济指令：经济指令主要用于优化加工过程，减少加工时间和机床的空转时间。

常见的经济指令包括快速定位指令、单段加工指令和插接指令等。

这些指令可以在保证加工质量的前提下，尽可能地减少非加工时间，提高生产效率。

二、数控车床编程方法1.手动编程：手动编程是指工人根据技术图纸和加工要求，通过手动输入指令的方式完成编程。

手动编程的优点是灵活性高，能够根据实际情况进行调整。

但手动编程需要编程人员具备较高的技术水平，编程速度较慢。

2.自动编程：自动编程是指通过专门的数控编程软件自动生成数控程序的过程。

自动编程的优点是编程速度快，准确度高。

自动编程可以根据不同的刀具和工艺要求生成相应的程序代码，简化编程人员的工作。

三、数控车床操作方法数控车床的操作方法主要包括准备工作、开机操作、程序加载、设备调整和加工过程控制等。

1.准备工作：在进行数控车床加工之前，需要准备好加工所需的工件、刀具、量具和夹具等。

检查工件和刀具的尺寸是否符合要求，并进行合理的装夹。

2.开机操作：数控车床的开机操作包括打开主电源开关和操作控制面板开关。

开机后，通过系统自检和设备初始化，确保设备正常运转。

3.程序加载：将编写好的数控程序通过U盘、网络或其他方式加载到数控系统中。

选择加载的程序，并进行参数的设定。

对刀点是工件坐标系与机床坐标系之间的联系点，对刀的 目的是把工件原点在机床坐标系中的坐标值告诉数控系统。 9、工件坐标系设置方法（对刀）
1）T指令建立工件坐标系
2）G50指令建立工件坐标系
3）G54~G59设置工件零点
% O0001； N10 T0101; N20 M03 S600 F0.1 ; N30 M08; N40 G00 X40 Z2; N50 G01 Z-20; N60 X46; N70 Z-50; N80 X50; N90 Z-110; N100 X55; N110 G00 X200 Z100 ; N120 M09; N130 M30; %
6、辅助功能M
M功能字
M02 M03 M04 M05 M06 M07 M08 M09 M30 M98 M99
含义
程序结束 主轴顺时针旋转 （正转） 主轴逆时针旋转 （反转） 主轴旋转停止 换刀 2号冷却液开 （气体） 1号冷却液开 （液体） 冷却液关 程序结束并返回开始处 调用子程序 返回子程序
7、刀具功能T 格式：T□ □□ □ T后的前两位表示刀具号，后两位为刀具补偿号。 例如：T0303表示选用3号刀，开3号刀补。 T0300表示撤销3号刀的刀补。 8、工件坐标系在机床坐标系的位置
4、进给功能F 功能：指定刀具相对于工件的进给速度，它有每转进给和 每分钟进给两种指令模式：
1）每转进给模式G99 格式：G99 F~ 主轴转一转，刀具的进给量。FANUC系统默认此方式。 2）每分钟进给模式G98 格式：G98 F~ 刀具每分钟的进给量。广州数控默认此方式。 Fmm/min=Fmm/r X n 例如： G99 F0.2 表示进给量0.2mm/r G98 F100 表示进给量100mm/min

数控车床编程与操作教案第一章：数控车床概述1.1 数控车床的定义与发展1.2 数控车床的组成与结构1.3 数控车床的工作原理1.4 数控车床的分类与特点第二章：数控车床编程基础2.1 数控编程的基本概念2.2 数控编程的坐标系2.3 数控编程的指令系统2.4 数控编程的程序结构与编写方法第三章：数控车床的基本操作3.1 数控车床的开机与关机操作3.2 数控车床的对刀与找正3.3 数控车床的加工参数设置3.4 数控车床的手动与自动运行控制第四章：数控车床的刀具补偿与夹具调整4.1 刀具补偿的概念与作用4.2 刀具补偿的设置与调整4.3 夹具的作用与分类4.4 夹具的安装与调整方法第五章：数控车床的常见故障与维修5.1 数控车床故障的原因与分类5.2 数控车床故障的诊断与排除方法5.3 数控车床主要部件的维修与保养5.4 数控车床的安全操作与事故预防第六章：数控车床编程实例6.1 轴类零件的编程与加工6.2 螺纹类零件的编程与加工6.3 异形零件的编程与加工6.4 复杂零件的编程与加工策略第七章：数控车床高级编程技术7.1 子程序与宏程序的编写与应用7.2 用户坐标系与参数编程7.3 刀具路径的优化与仿真7.4 高速数控车床编程与加工技术第八章：数控车床操作员技能提升8.1 数控车床操作员的岗位职责与要求8.2 操作员的安全操作与规范8.3 数控车床的日常维护与保养8.4 操作员技能提升的培训与考核第九章：数控车床编程与操作的安全生产9.1 安全生产的重要性与基本要求9.2 数控车床的安全操作规程9.3 数控车床的安全防护装置与措施9.4 数控车床事故的预防与处理第十章：综合训练与实操考核10.1 数控车床编程与操作的综合训练项目10.2 实操考核的内容与标准10.3 实操考核的评分与结果分析10.4 实操考核后的总结与反馈重点解析本文主要介绍了数控车床编程与操作的教案，分为十个章节。

重点内容如下：一、数控车床的定义与发展、组成与结构、工作原理以及分类与特点。

数控车床编程与操作实训教程
一、概述
数控车床是一种通过预先设定的程序控制刀具移动的机床，可以实现高精度、高效率的加工。

本教程旨在介绍数控车床的基本编程与操作方法，帮助初学者快速掌握相关技能。

二、数控车床基本原理
数控车床通过计算机控制系统，根据预先设定的加工程序，控制主轴、刀具和工件的运动，实现加工目的。

其主要组成部分包括机床本体、控制系统、执行机构等。

三、数控编程基础
1. G代码与M代码
•G代码：用于控制刀具路径的代码，例如G00、G01等。

•M代码：用于控制机床辅助功能的代码，例如M03表示主轴正转。

2. 常用指令
常用的G代码指令包括：G00（快速定位）、G01（线性插补）、G02（圆弧插补）等；常用的M代码指令包括：M03（主轴正转）、M08（冷却液开启）等。

四、数控车床操作实践
1. 程序编辑
1.编写加工程序，包括刀具路径、切削速度、进给速度等参数。

2.载入程序到数控车床控制系统。

2. 车床操作
1.启动数控车床控制系统。

2.设置工作坐标系和刀具偏置等参数。

3.手动调节刀具位置，进行工件定位。

4.运行加工程序，观察加工过程。

五、注意事项
1.在操作数控车床时，注意安全第一，穿戴好防护设备。

2.在编写加工程序时，需仔细核对参数，避免错误引起意外。

3.在车床操作过程中，保持注意力集中，及时处理异常情况。

六、结语
通过本教程的学习，相信读者对数控车床编程与操作有了更深入的了解。

继续实践与学习，不断提升技能水平，掌握更多数控车床的应用技巧。

数控车床编程与操作》校本教材大纲一、课程名称《数控车床编程与操作》二、适用专业：数控加工技术二、教学性质和任务1、课程性质：本课程是中等职业学校数控加工技术专业的一门主干专业课程主要讲授数控车床编程与操作的基本知识，使学生掌握数控编程的指令和加工方法，具备很强的实践性。

2、课程任务：让学生掌握数控车床加工程序编制的基础知识和基本方法，重点培养学生学会数控车床的编程方法与操作技能。

三、课程目标设计（一）总体目标1.培养学生的分析零件图制定加工工艺的能力。

2.培养学生编写数控加工程序的能力。

3.培养学生动手操作加工零件的能力。

（二）能力目标1.能够熟练正确设计零件的数控加工工艺。

2.能够具备一定的数控车床程序编制能力。

3.能够熟练操作数控车床。

（三）知识目标1.了解数控技术及数控机床的产生及发展概况。

2.了解数控车床的组成结构、主要特点及用途。

3.了解车削加工的数控编程原理。

4.了解自动加工零件的工作流程。

5.掌握数控机床的坐标系、工件坐标系的建立方式。

6.掌握国际标准代码G、M、F、S、T功能作用、格式及程序编制能力7.熟练掌握零件数控车削基本的工艺方法。

8.较为熟练掌握NC操作面板控制数控车床的操作技能。

9.较为熟练掌握并使用指令的基本功能进行车床加工零件程序的编制。

10.能够完成典型零件的编程和加工操作。

（四）思想教育及素质目标1.依托课程特性培养学生严肃认真、一丝不苟的动手能力及专业作风。

2.通过讨论、提问、上台讲解等教学手段培养学生的语言表达能力。

3.通过分组完成项目任务培养学生团队协作精神。

4.通过拓展知识培养学生的自学能力。

四、课程内容设计方案三、教学要求、内容及建议项目一数控车床切削概述及编程的基础知识教学要求1.了解数控车床的基本组成、掌握数控车床控制面板的功能及正确使用的方法；2.了解数控车床的结构特点和加工特点3.掌握数控车床坐标系；4.掌握G、M、S、T各指令代码的含义及正确使用。
