电容式液位计在车载LNG气瓶中的应用

LNG液化装置中的仪表选型及应用LNG（液化天然气）是未来能源发展的一种趋势，随着天然气需求的增加和国家政策的鼓励，LNG行业的发展速度也越来越快。

在LNG液化装置中，各种仪表是重要的监测和控制工具，对LNG液化过程运行稳定性和安全性起着关键作用。

本文将探讨LNG液化装置中常见仪表的选型与应用。

一、温度仪表LNG液化过程中，温度是影响LNG物流和生产效率的重要因素。

温度仪表的主要作用是测量LNG液化过程中的温度变化，确保液化温度控制在合适的范围内。

温度仪表有多种类型，选型应根据工艺要求和场地环境进行综合考虑。

1、抱耳式温度计抱耳式温度计采用热电偶或热敏电阻传感器，在装置内部的管道或容器壁上进行温度测量。

该型温度仪表结构紧凑，使用方便，适用于小型LNG液化装置。

2、光电子温度计光电子温度计采用光纤传感技术，不需要接触测量物体，可以远距离进行温度测量。

该型温度仪表无需维护，使用寿命长，适用于大型LNG液化装置。

二、压力仪表1、压力变送器压力变送器采用振动或压电传感器，在装置内部的管道或容器壁上进行压力测量，并将测量结果转换成标准信号输出。

该型压力仪表精度高，可远距离传输信号，适用于各种LNG液化装置。

三、液位仪表1、磁翻板液位计磁翻板液位计采用磁性翻板传感器，通过磁力作用测量介质的液位高度，并将测量结果输出。

该型液位仪表使用简单，结构紧凑，适用于小型LNG液化装置。

2、雷达液位计四、流量仪表1、磁流量计2、超声波流量计超声波流量计采用超声波传感器，根据液体通过传感器时探头发出和反射的超声波来测量流量。

该型流量仪表测量精度高，可远距离传输信号，适用于各种LNG液化装置。

总之，在LNG液化装置中，仪表的选型应根据实际工艺要求和场地环境进行综合考虑，通过综合分析各种仪表的特点和适用范围，选择合适的仪表，保证LNG液化过程运行稳定。

同时，在使用仪表时，还应定期进行检查和维护，确保其正常工作。

汽车用液化天然气气瓶使用说明书张家港中集圣达因低温装备有限公司目录1．前言2．设备详述3．产品基本参数4．安全5．操作充装燃料供应6．气瓶安装7．维修保养部件更换真空泄露液位计操作压力燃料泄漏维修阀门维修11. 前言本手册用于使操作者熟悉由圣达因提供的液化天然气燃料系统的性能、安全防护、操作步骤和维修保养，以达到个人熟练操作的目的。

请在阅读并完全理解此手册之后再进行操作。

在本手册中使用下列缩写：V ―截止阀门C ―单向阀E－1 －节约阀E－2 －过流阀Pr －汽化器P －压力表LG－液位计显示器SV1 ―主安全阀SV2 ―副安全阀LNG ―液化天然气Nm3/h―标准立方米／小时警告：能够引起个人伤害和死亡的条件描述谨慎：能够引起零件破坏的条件描述注意：对重要信息需要重复的声明2. 设备描述2.1 汽车用液化天然气气瓶汽车用液化天然气气瓶是作为一种低温绝热压力容器，设计有双层（真空）结构。

内胆用来储存低温液态的液化天然气，在其外壁缠有多层绝热材料，具有超强的隔热性能，同时夹套（两层容器之间的空间）被抽成高真空，共同形成良好的绝热系统。

外壳和支撑系统的设计能够承受车辆在行驶时所产生的相关外力。

内胆设计有两级安全阀在超压时起到保护作用。

在超压情况下首先打开的是主安全阀（开启压力为 1.59MPa，230psi），其作用放散由于绝热层和支撑正常的漏热损失导致的压力上升、或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。

副安全阀（开启压力为 2.41MPa，350psi）的压力设定点较主安全阀高，在主安全阀失效或发生堵塞时，副安全阀启动。

2外壳在内部超压条件下的保护是通过一个环形的抽空塞来实现的。

如果内胆发生泄漏（导致夹套压力超高），当压力达到0.1～0.2MPa抽空塞将打开泄压。

万一抽空塞发生泄漏将导致真空破坏，这时可以发现外壳出现“冒汗”（大面积结水珠）甚或结霜现象。

当然，在与气瓶连接的管道末端出现的结霜或凝水现象是正常的。

电容式汽包物位计一、工作原理电容式汽包物位计主要由电容传感器、转换器和显示仪表等部分组成。

其工作原理是利用液体和电极之间的电容变化来实现对液位的监测。

当液位升高时，液体与电极之间的电容值增大；反之，液位降低时，电容值减小。

通过测量电容值的变化，可以准确地确定液位高度。

电容式汽包物位计的传感器一般采用金属电极或介质介电体作为电容元件，放置在液体容器内。

当液体在容器内升降时，液面与电极之间的距离随之变化，从而使得电容值产生不同程度的变化。

通过转换器将电容值转换为电信号，再经过处理后显示在仪表上，实现对液位的监测和控制。

二、结构特点电容式汽包物位计具有以下结构特点：1.传感器结构简单：传感器一般采用金属电极或介质介电体，结构简单，易于安装和维护。

2.测量精度高：电容式汽包物位计测量精度高，能够实时监测液位的高度变化，保证生产过程的安全和稳定。

3.抗干扰能力强：电容式汽包物位计具有较强的抗干扰能力，能够在恶劣环境下稳定工作。

4. 体积小巧：电容式汽包物位计体积小巧，安装方便，适用于各种液体容器。

5. 维护成本低：传感器结构简单，维护成本低，使用寿命长，节约了维护和更换成本。

三、优缺点电容式汽包物位计具有以下优点：1.测量精度高：电容式汽包物位计具有较高的测量精度，能够实时准确地监测液位高度变化。

2. 结构简单：传感器结构简单，安装方便，维护成本低，使用寿命长。

3. 抗干扰能力强：电容式汽包物位计具有较强的抗干扰能力，能够稳定工作在各种恶劣环境下。

4. 体积小巧：体积小巧，适合安装在各种液体容器内，适用范围广泛。

电容式汽包物位计的缺点：1. 受环境影响：受环境温度、介质粘度、介电常数等因素的影响，测量精度受到一定的影响。

2. 价格相对较高：相对于其他物位计来说，电容式汽包物位计的价格相对较高。

四、应用领域电容式汽包物位计广泛应用于石油、化工、食品、医药等领域，主要用于以下场合：1. 石油化工行业：用于石油、化工企业的储罐、容器、反应釜等设备中的液位监测和控制。

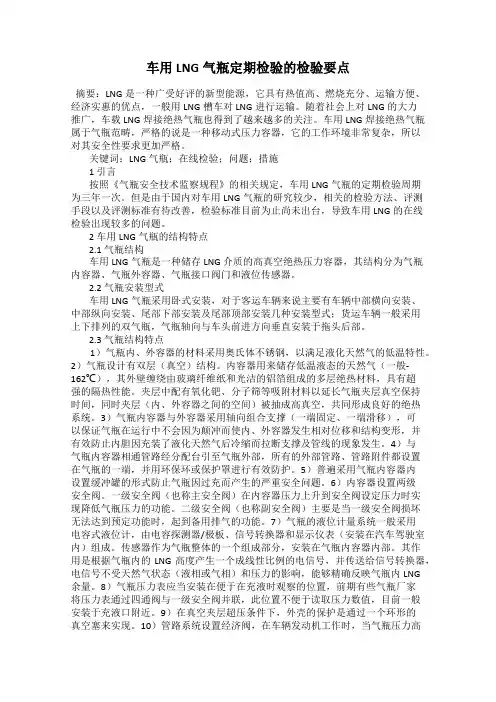

车用LNG气瓶定期检验的检验要点摘要：LNG是一种广受好评的新型能源，它具有热值高、燃烧充分、运输方便、经济实惠的优点，一般用LNG槽车对LNG进行运输。

随着社会上对LNG的大力推广，车载LNG焊接绝热气瓶也得到了越来越多的关注。

车用LNG焊接绝热气瓶属于气瓶范畴，严格的说是一种移动式压力容器，它的工作环境非常复杂，所以对其安全性要求更加严格。

关键词：LNG气瓶；在线检验；问题；措施1 引言按照《气瓶安全技术监察规程》的相关规定，车用LNG气瓶的定期检验周期为三年一次。

但是由于国内对车用LNG气瓶的研究较少，相关的检验方法、评测手段以及评测标准有待改善，检验标准目前为止尚未出台，导致车用LNG的在线检验出现较多的问题。

2 车用LNG气瓶的结构特点2.1 气瓶结构车用LNG气瓶是一种储存LNG介质的高真空绝热压力容器，其结构分为气瓶内容器、气瓶外容器、气瓶接口阀门和液位传感器。

2.2 气瓶安装型式车用LNG气瓶采用卧式安装，对于客运车辆来说主要有车辆中部横向安装、中部纵向安装、尾部下部安装及尾部顶部安装几种安装型式；货运车辆一般采用上下排列的双气瓶，气瓶轴向与车头前进方向垂直安装于拖头后部。

2.3 气瓶结构特点1）气瓶内、外容器的材料采用奥氏体不锈钢，以满足液化天然气的低温特性。

2）气瓶设计有双层（真空）结构。

内容器用来储存低温液态的天然气（一般-162℃），其外壁缠绕由玻璃纤维纸和光洁的铝箔组成的多层绝热材料，具有超强的隔热性能。

夹层中配有氧化钯、分子筛等吸附材料以延长气瓶夹层真空保持时间，同时夹层（内、外容器之间的空间）被抽成高真空，共同形成良好的绝热系统。

3）气瓶内容器与外容器采用轴向组合支撑（一端固定、一端滑移），可以保证气瓶在运行中不会因为颠冲而使内、外容器发生相对位移和结构变形，并有效防止内胆因充装了液化天然气后冷缩而拉断支撑及管线的现象发生。

4）与气瓶内容器相通管路经分配台引至气瓶外部，所有的外部管路、管路附件都设置在气瓶的一端，并用环保环或保护罩进行有效防护。
