电气安装工程工程量清单计价示例一、设计说明及相关要求：1．建筑概况：本工程为某单层综合楼电气工程，建筑面积335m2，砖混结构，现浇混凝土楼板，层高3.3m，室内外高差0.5m。
总安装容量11.8kW，计算电流22.41A。
2．设计内容：动力、照明配电系统；接地系统。
（1）电源由总变配电所引入一路380/220V电源，电力系统采用TN-C-S制。
电源采用金属铠装电缆穿SC80保护管埋地引入，埋地深度为室外-0.8m。
进户电缆线敷设暂不考虑，其保护管计至墙外1.5m。
（2）动力配电箱处利用人工接地装置做重复接地，接地极采用φ50镀锌钢管，接地线为镀锌扁钢40×4，接地电阻不大于4Ω，安装位置详见平面图。
（3）配电箱均嵌墙暗装，开关、插座均嵌墙暗装。
配电箱、开关、插座、灯具的安装高度见图例。
至生活泵的电源保护管出地面0.5m。
（4）配电线均采用铜芯绝缘导线，穿焊接钢管敷设，电源规格及敷设方式见电气系统图。
二、编制预算要求1．本工程消防报警安装工程为专业分包项目，专业工程暂定价为25000元。
2．建设单位不提供材料设备，全部材料、设备由承包单位自行采购，发包方认质认价。
3．暂定金额暂定为5000元。
4．未计价材料暂按《设备、材料暂估单价表》计取。
三、设计施工图图例四、工程量统计1．了解施工设计说明通过仔细阅读设计说明，了解工程概况及设计内容和要求。
（1）本工程为单层砖混建筑，层高3.3m，室内外高差0.5m。
（2）进户电源采用电缆穿钢管（SC80）埋地引入，埋深室外-0.8m。
（3）动力配电箱处设计有人工重复接地装置。
（4）动力配电箱底边距地1.5m，照明配电箱底边距地1.8m，开关距地1.3m，普通插座距地0.3m，防水插座距地1.5m。
2．识读系统图通过阅读系统图，主要了解配电系统的主要内容和回路分配情况，以及各回路导线的型号、规格和敷设方式、敷设部位等。
（1）动力配电箱共分出五个回路。
N1回路为风机供电，配线采用BV-4×2.5（三根相线、一根保护零线）穿焊接钢管SC20沿墙、沿地暗敷，风机中心距地面2.5m，风机功率为0.75kW，属微型电机，风机安装亦属设备安装专业，电气安装只计其检查接线和调试内容；N2回路为生活水泵供电，配线采用BV-4×4（三根相线、一根保护零线）穿焊接钢管SC25沿墙、沿地暗敷，水泵端线管出地面0.5m，水泵安装属设备安装专业，电气安装只计其检查接线和调试内容；N3回路为照明配电箱供电，配线采用BV-5×6（三根相线、一根工作零线和一根保护零线）穿焊接钢管SC32沿墙、沿地暗敷设。
N4回路为泵房防水插座供电，配线采用BV-3×2.5（一根相线、一根工作零线和一根保护零线）穿焊接钢管SC15沿墙、沿地暗敷设。
N5回路为泵房照明供电，配线采用BV-2×2.5（一根相线、一根工作零线）穿焊接钢管SC15沿墙、沿顶板暗敷设。
（2）两个照明配电箱各分出两个回路。
M1回路为房间插座供电，配线采用BV-3×2.5（一根相线、一根工作零线和一根保护零线）穿焊接钢管SC15沿墙、沿地暗敷设。
M2回路为房间照明供电，配线采用BV-2×2.5（一根相线、一根工作零线）穿焊接钢管SC15沿墙、沿顶板暗敷设。
3．识读平面图通过阅读平面图，主要了解电气装置安装的具体安装位置、安装方式及相互间连线关系等。
（1）泵房内四套防水灯具采用吸顶安装，由安装在门内侧的一个双联板式暗装开关控制，泵房左侧的两套灯具为一组，右侧的两套为另一组。
（2）两个房间的照明为对称设计，各装两套双管荧光灯具，采用链吊安装，均由房间门内侧的一个单联板式暗装开关控制。
房间中间的吊风扇由门内侧的一个调速开关控制。
（3）插座回路均为三根线，照明回路除有标注外，均为两根线。
4．填写工程量计算表“主要工作项目工程量”填写的内容是需要在分部分项工程量清单中出现的项目；“辅助工作项目工程量”填写的内容是在分部分项工程量清单项目工程内容中出现的辅助工作项目。
本工程为单层电气工程，因此采用分回路统计配管、配线工程量较为清晰。
首先在平面图中按比例测量并标出各段线路水平尺寸（如平面图线段的标注），然后分回路统计其配管、配线工程量，最后进行汇总。
详见工程量计算表。
工程量计算表是编写分部分项工程量清单的前提，是编写清单的草稿，不属清单文件的正式内容，但作为造价员考试，需要了解学生的计量能力，所以项目名称方面可简写。
分部分项工程量计算表注：“→”代表水平部分，“↑”代表垂直部分。

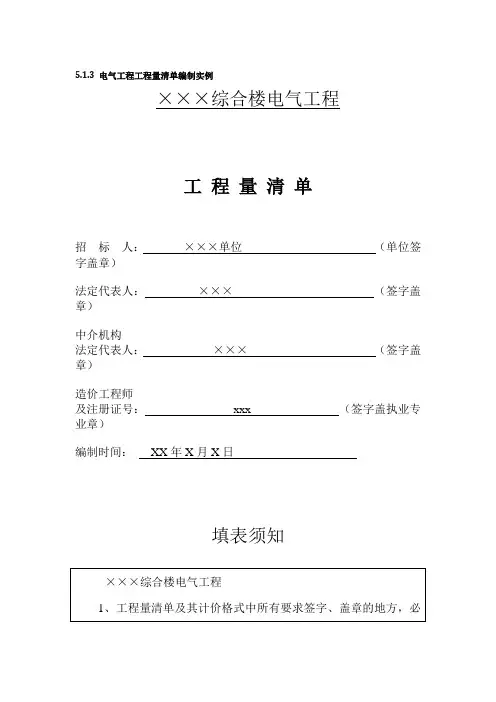

某综合楼电气工程工程量清单招标人：×××（签字或盖章）法定代表人：×××（签字或盖章）招标代理人：×××（签字或盖章）法定代表人：×××（签字或盖章）编制人：×××（造价员签字盖专用章）复核人：×××（造价员签字盖专用章）编制时间：×年×月×日复核时间：×年×月×日总说明工程名称：某综合楼电气工程动力、照明专业第 1 页共1页一、工程概况：本工程为综合楼单层建筑，，层高为3.0m，室内外高差0.5m。
砖混结构，现浇混凝土楼板。
施工平面图比例为1﹕100。
建筑面积为：335m2,工程地点在西安市高陵县，施工日期为2012年5月—2012年7月，施工地点已具备施工条件，材料运输极为方便。
二、工程分包范围：工程设计的全部动力和照明安装工程、接地工程。
火灾自动报警工程为专业分包项目。
三、清单的编制依据：1．陕西省建设工程工程量清单计价规则（2009）；2．本工程设计施工图纸和有关文件；3．正常的施工方法和施工组织；4．招标文件和相关要求；5．与本工程项目有关的的标准、规范、技术资料；6．陕西省2004年电气设备安装工程消耗量定额；7．陕西省安装工程2009年计价费率。
四、材料的供应范围及材料价格1．全部设备、材料由承包人自行采购。
2．主要材料单价暂按《设备、材料暂估单价表》计取。
五、工程质量本工程的质量应达到合格标准，其施工材料全部采用合格产品。
六、暂列金额及专业工程暂估价1. 暂列金额为5000元。
2. 专业工程暂估价为25000元。
七、其它1．本工程要求投标人严格按照“陕西省建筑工程工程量计价规则”中规定的表格格式进行投标报价。
2．本工程要求投标人在投标报价时提供分部分项工程工程量清单中配管、配线清单项目综合单价分析表。
3．本工程要求投标人提供“主要材料价格表”，并按实进行填报。
4．本工程要求投标人提供招标文件一式三份，正本一份，副本两份；电子版两份。
分部分项工程量清单工程名称：某综合楼电气工程动力、照明工程专业第1页共1页注：吊风扇安装已包括其调速开关的安装，所以调速开关安装不必另列清单项目。
措施项目清单工程名称：某综合楼电气工程动力、照明工程专业第1页共1页其他项目清单工程名称：某综合楼电气工程动力、照明工程专业第1页共1页规费、税金项目清单工程名称：某综合楼电气工程动力、照明工程专业第1页共1页暂列金额明细表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页专业工程暂估价明细表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页计日工表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页总承包服务项目表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页注：本工程所有材料、设备均由乙方采购，所以不计甲供材料、设备保管费用。
甲供材料、设备数量及单价明细表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页材料、设备暂估单价明细表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页某综合楼电气工程工程量清单计价表编制单位：×××（单位盖章）法定代表人或其授权人：×××（签字或盖章）编制人：×××（造价人员签字盖专用章）复核人：×××（造价人员签字盖专用章）编制时间：×年×月×日复核时间：×年×月×日某综合楼电气工程招标最高限价最高限价(小写)：49431.86元(大写)：肆万玖仟肆佰叁拾壹元捌角陆分招标人：×××（单位盖章）法定代表人或其授权人：×××（签字或盖章）工程造价咨询人或招标代理人：×××（单位盖章）法定代表人或其授权人：×××（签字或盖章）编制人：×××（造价员签字盖专用章）复核人：×××（造价员签字盖专用章）编制时间：×年×月×日复核时间：×年×月×日单位工程造价汇总表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页分部分项工程量清单计价表工程名称：某综合楼电气工程动力、照明工程专业第1页共2页分部分项工程量清单计价表工程名称：某综合楼电气工程动力、照明工程专业第2页共2页措施项目清单计价表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页其他项目清单计价表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页计日工计价表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页注：人工工日综合单价应考虑相应的管理费、利润和风险，即：42+42×20.54%+42×22.11%=59.91（元）总承包服务费计价表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页注：发包人发包专业工程管理服务费按《计价费率》中相关规定确定，即：专业工程暂估价×4%=1000.00（元）投标人可自主报价。
规费、税金项目清单计价表工程名称：某综合楼电气工程动力、照明工程专业第1页共1页注：本工程地点在西安市高陵县县城，所以税金的税率应选3.35%。
工程量清单综合单价分析表工程名称：某综合楼电气工程动力、照明工程专业 第1页 共1页注：工程量清单综合单价分析表的填写应按招标文件（清单总说明）的要求项目填写，本工程只要求填报配管、配线项目的综合单价分析。
另外，填写的内容应为综合单价中的各项费用组成。
分部分项工程量清单综合单价计算表注：分部分项工程量清单综合单价计算表是为确定清单项目综合单价而设定的，只是方便计价人统计相关费用的计算表格形式，是计算过程的需要。
