稳压器

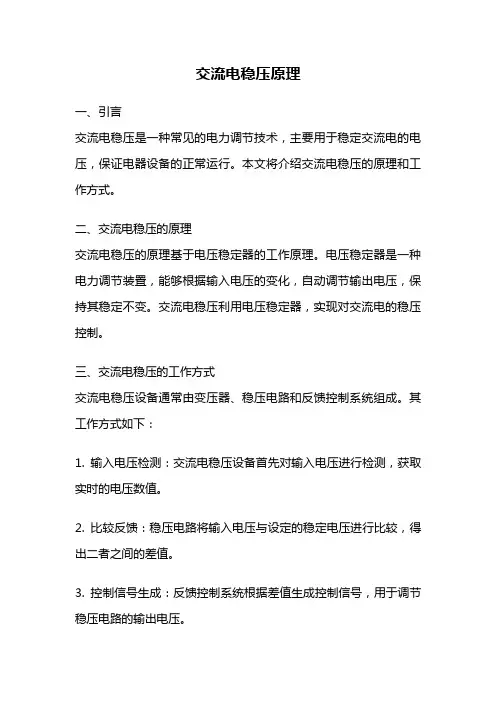

1根据电压调节器的类型可分为三种不同的电压调节方式。电子感应油式调压器可分为干接点式调压器(直流调压器和补偿式调压器)干式无触点调压器(一般带补偿调压器)2种。稳压器分类:根据电源使用环境的不同,可分为单相交流调压器和三相交流调压器
单相交流调压器1的原理分析。单相SVC直流调压器原理分析
a点是单相调节器的输入侧,B点是单相调节器的输出侧
实际上,这种由调压器直接调节的调压器是利用自耦变压器的原理制成的。图中,A侧为自耦变压器的输入侧,BN侧为自耦变压器的输出侧。如果输入电压高于输出设定值220伏,自耦变压器将工作在降压状态。当输入电压低于220v时,调压器处于降压状态,该自耦
变压器工作在升压状态
(该调节器不同于自耦变压器,它的输入点a可以从0V自由滑动到250V,这样就可以随时调整输入电压的输入点,以满足恒定的输出电压,它由电动机通过减速装置驱动,电机的转向由稳压控制电路控制
电压调节器的采样电路始终监测电压调节器两个输出点之间的电压。当输出电压升高时,控制电动机向自耦变压器降压的方向移动(如图2所示)。当输出电压达到所需电压时,停止工作否则,控制电路将控制电机向自耦变压器升压的方向旋转。(图3)达到所需电压时停止
但是,由于其制造工艺的影响,它不能做得很大,只能适应低功率场合
为了提高调节器的功率,有必要增加补偿变压器来扩大调节器的功率
