CMOS传感器广泛应用于高清网络摄像机

浅谈高清网络摄像机网络延迟和解决办法云南锐安科技有限公司安防高清时代来了，高清网络摄像机你用过了吗？没有，那你OUT了；用过，恭喜你，赶上时代的潮流了。

用下来感觉怎么样？超清晰——分毫毕现、省事——布线简单、有少许的延迟……OK，相信很多人在接触百万高清摄像机之前，都会习惯性的把手放在摄像机前晃一晃，看看画面的流畅度，看是否有延迟延迟是高清网络摄像机的重要指标之一。

要想解决高清网络摄像机的延迟问题，首先我们要知道其延迟是怎么产生的：以下列出导致高清网络摄像机延迟的几个重要因素，供大家学习交流。

一、高清网络摄像机（High Definition Network Camera，以下简称HDNC）视频采集和编码输出需要时间。

二、经过HDNC编码后的数字信号通过网络传输时，根据网络设备的带宽容量和性能，可产生网络延迟。

三、后端设备在接收到通过编码后的数字信号后，需要时间对其进行解码。

为便于作比较，我们从网上找到几款知名HDNC的延迟检测报告,分别是：海康威视、索尼、安锐通、奥尼克斯。

这几款摄像机均采用CMOS图像传感器，sensor都是130万象素（注：延迟测试的方法是：在监测的电脑运行电子秒表，并且将摄像机正对着电脑的屏幕，将摄像机监控画面的秒表数值与电脑的秒表数值对比，即可得出延迟的毫秒数。

）海康威视DS-2CD8264FWD-EIS高清网络摄像机延迟约220ms索尼(SONY)SNC-CH140 高清网络摄像机延迟约330ms安锐通KR-GN720高清网络摄像机延迟约110ms奥尼克斯MCC600P高清网络摄像机延时约200ms以上四个品牌，凡是做安防的都应该知道的吧？同是知名品牌的百万像素网络高清摄像机，延迟却都不尽相同，但不可否认，他们的延迟都已经比较小了。

如何使HDNC的延迟降低甚至于接近知名品牌的延迟呢？我们只需要注意以下几点：一、研发新的产品时，选用好的SOC处理器目前HDNC比较常见的处理器即芯片有：TI的达芬奇系列、华为海思、台湾智源、富瀚微电子及安霸。

500万像素1080P图像高清监控占领高地高清数字视频监控这个概念已经被越来越多的用户和厂商认可，高清所带来的超高画质、超宽场景给人以极大的视觉震撼。

高清与标清最大的区别从清晰度来说，标清摄像机已经接近极限，在短时间内也没有提升的空间；而高清网络摄像机在清晰度方面可以说正处于快速提升的阶段，从百万像素，到200万，再到300万，500万等都已经有相应的产品在市场上出现，随着高清摄像机技术的日渐成熟，从视频会议、厂区监控一直到小区安防都离不开其身影。

高清监控发展中相关技术的攻克1、分辨率的提高目前模拟摄像机从清晰度角度来说已经接近极限，在短时间内很难会有较大突破，但高清网络摄像机各方面却仍在快速提升阶段，不论是全实时的720P、1080P分辨率摄像机，从传统的标清D1分辨率(即720×576像素)到1080P 分辨率(1920×1080像素)，画面信息量提升了约5倍，清晰度线数也翻了一倍以上。

2、编码效率的提高众所周知，目前H.264支持三种主要的编码方式，分别是Highprofile、Mainprofile、Baselineprofile，编码效率依次降低。

在相同画质下，通过Highprofile方式编码出来的视频所占带宽只是Baselineprofile 的50%。

带宽的降低将会带来一系列安防系统建设成本的降低，如存储时4M的码率存储一天需要43.2G的空间，而2M的码率存储却只需要21.6G的空间，存储成本降低了一半。

3、传输协议的标准化国内的安防品牌众多，高清网络摄像机所采用的协议也不统一，各厂家的网络监控设备难以在同一个监控系统共存。

随着高清网络摄像机的普及，标准的网络传输协议已经被越来越多的厂家多认同，不论是ONVIF还是PSIA都有越来越多的追随者。

标准的网络传输协议的普及，使各厂家监控系统自由大联网逐渐成为可能。

未来几年内，采用标准化的网络传输协议，将成为高清网络摄像机走向市场的通行证。

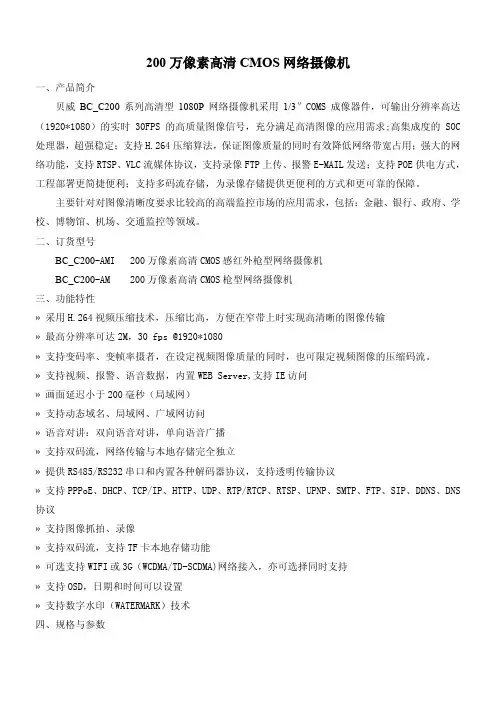

200万像素高清CMOS网络摄像机一、产品简介贝威BC_C200系列高清型1080P网络摄像机采用1/3″COMS成像器件，可输出分辨率高达（1920*1080）的实时30FPS的高质量图像信号，充分满足高清图像的应用需求;高集成度的SOC 处理器，超强稳定；支持H.264压缩算法，保证图像质量的同时有效降低网络带宽占用；强大的网络功能，支持RTSP、VLC流媒体协议，支持录像FTP上传、报警E-MAIL发送；支持POE供电方式，工程部署更简捷便利；支持多码流存储，为录像存储提供更便利的方式和更可靠的保障。

主要针对对图像清晰度要求比较高的高端监控市场的应用需求，包括：金融、银行、政府、学校、博物馆、机场、交通监控等领域。

二、订货型号BC_C200-AMI 200万像素高清CMOS感红外枪型网络摄像机BC_C200-AM 200万像素高清CMOS枪型网络摄像机三、功能特性» 采用H.264视频压缩技术，压缩比高，方便在窄带上时实现高清晰的图像传输» 最高分辨率可达2M，30 fps @1920*1080» 支持变码率、变帧率摄者，在设定视频图像质量的同时，也可限定视频图像的压缩码流。

» 支持视频、报警、语音数据，内置WEB Server,支持IE访问» 画面延迟小于200毫秒（局域网）» 支持动态域名、局域网、广域网访问» 语音对讲：双向语音对讲，单向语音广播» 支持双码流，网络传输与本地存储完全独立» 提供RS485/RS232串口和内置各种解码器协议，支持透明传输协议» 支持PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 协议» 支持图像抓拍、录像» 支持双码流，支持TF卡本地存储功能» 可选支持WIFI或3G（WCDMA/TD-SCDMA)网络接入，亦可选择同时支持» 支持OSD，日期和时间可以设置» 支持数字水印（WATERMARK）技术四、规格与参数。

放大器：放大光电二极管输出的电信号
模数转换器：将放大后的电信号转换为数字信号
像素阵列：由许多像素组成，每个像素包含光电二极管和放大器
光电二极管：将光信号转换为电信号
光子进入CMOS图像传感器，被光电二极管吸收
光电二极管将光子转换为电子，形成电荷
电荷被存储在像素内的电容器中
电荷通过读取电路读取，转换为数字信号
材料替代：采用新型材料替代传统材料，降低生产成本
工艺优化：不断优化生产工艺，降低生产成本
技术进步：CMOS图像传感器技术不断进步，成本逐渐降低
规模效应：随着市场需求的扩大，生产规模逐渐扩大，成本降低
竞争加剧：市场竞争加剧，厂商为了抢占市场份额，降低成本
汇报人：XX
感谢您的观看
CMOS图像传感器在数码相机中的应用，使得相机能够捕捉到高质量的图像
CMOS图像传感器在数码相机中的应用，使得相机能够实现自动对焦、自动曝光等功能
CMOS图像传感器在数码相机中的应用，使得相机能够实现高速连拍、高感光度等功能
添加标题
添加标题
添加标题
添加标题
特点：具有高灵敏度、高动态范围、低功耗等优点
应用领域：广泛应用于安防监控、交通监控、工业监控等领域
工作原理：通过CMOS图像传感器捕捉图像信号，经过处理后输出视频信号
发展趋势：随着技术的发展，CMOS图像传感器在监控摄像头中的应用将更加广泛和深入。
应用领域：医疗影像设备是CMOS图像传感器的重要应用领域之一
应用设备：包括X射线机、CT扫描仪、MRI扫描仪等
CMOS图像传感器在像素读取过程中，每个像素单独进行光电转换，不需要扫描整个阵列，从而降低功耗。
CMOS图像传感器内部逻辑电路采用亚阈值电平工作，功耗较低。
