四种流变仪的原理

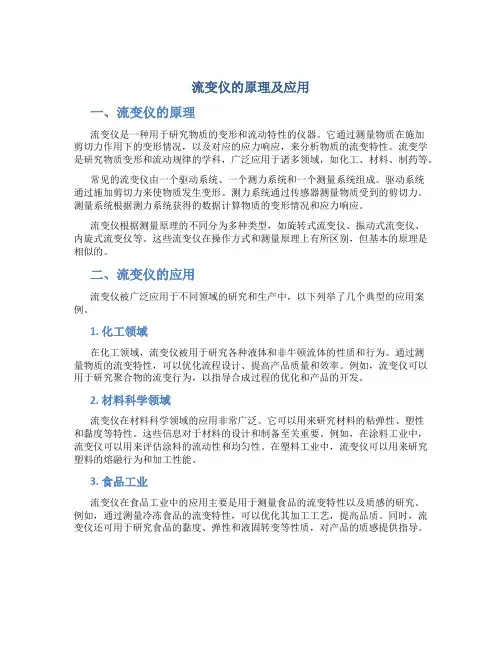

流变仪的原理及应用一、流变仪的原理流变仪是一种用于研究物质的变形和流动特性的仪器。

它通过测量物质在施加剪切力作用下的变形情况，以及对应的应力响应，来分析物质的流变特性。

流变学是研究物质变形和流动规律的学科，广泛应用于诸多领域，如化工、材料、制药等。

常见的流变仪由一个驱动系统、一个测力系统和一个测量系统组成。

驱动系统通过施加剪切力来使物质发生变形。

测力系统通过传感器测量物质受到的剪切力。

测量系统根据测力系统获得的数据计算物质的变形情况和应力响应。

流变仪根据测量原理的不同分为多种类型，如旋转式流变仪、振动式流变仪、内旋式流变仪等。

这些流变仪在操作方式和测量原理上有所区别，但基本的原理是相似的。

二、流变仪的应用流变仪被广泛应用于不同领域的研究和生产中，以下列举了几个典型的应用案例。

1. 化工领域在化工领域，流变仪被用于研究各种液体和非牛顿流体的性质和行为。

通过测量物质的流变特性，可以优化流程设计、提高产品质量和效率。

例如，流变仪可以用于研究聚合物的流变行为，以指导合成过程的优化和产品的开发。

2. 材料科学领域流变仪在材料科学领域的应用非常广泛。

它可以用来研究材料的粘弹性、塑性和黏度等特性。

这些信息对于材料的设计和制备至关重要。

例如，在涂料工业中，流变仪可以用来评估涂料的流动性和均匀性。

在塑料工业中，流变仪可以用来研究塑料的熔融行为和加工性能。

3. 食品工业流变仪在食品工业中的应用主要是用于测量食品的流变特性以及质感的研究。

例如，通过测量冷冻食品的流变特性，可以优化其加工工艺，提高品质。

同时，流变仪还可用于研究食品的黏度、弹性和液固转变等性质，对产品的质感提供指导。

4. 制药行业在制药行业，流变仪被用于研究和控制药物的物理特性和流动性。

这对于药物的制剂开发和生产至关重要。

通过测量药物的流变特性，可以优化药物制剂的稳定性和可溶性。

此外，流变仪还可以用于研究药物的释放行为，对药物的生物利用度提供指导。

三、总结流变仪是一种用于研究物质流变特性的重要仪器。

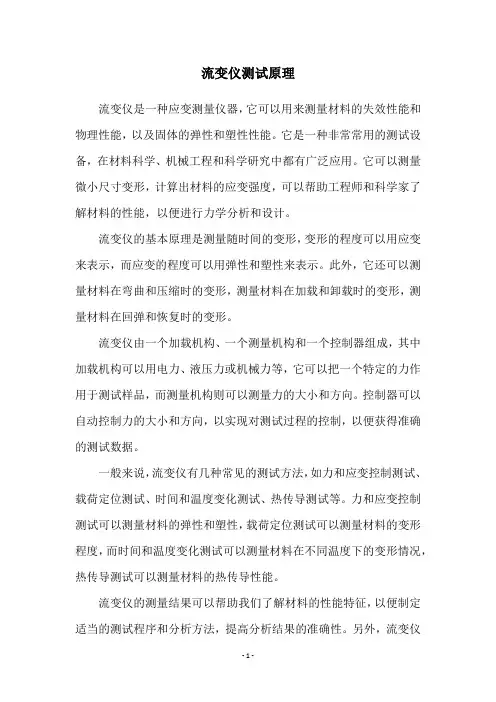

流变仪测试原理流变仪是一种应变测量仪器，它可以用来测量材料的失效性能和物理性能，以及固体的弹性和塑性性能。

它是一种非常常用的测试设备，在材料科学、机械工程和科学研究中都有广泛应用。

它可以测量微小尺寸变形，计算出材料的应变强度，可以帮助工程师和科学家了解材料的性能，以便进行力学分析和设计。

流变仪的基本原理是测量随时间的变形，变形的程度可以用应变来表示，而应变的程度可以用弹性和塑性来表示。

此外，它还可以测量材料在弯曲和压缩时的变形，测量材料在加载和卸载时的变形，测量材料在回弹和恢复时的变形。

流变仪由一个加载机构、一个测量机构和一个控制器组成，其中加载机构可以用电力、液压力或机械力等，它可以把一个特定的力作用于测试样品，而测量机构则可以测量力的大小和方向。

控制器可以自动控制力的大小和方向，以实现对测试过程的控制，以便获得准确的测试数据。

一般来说，流变仪有几种常见的测试方法，如力和应变控制测试、载荷定位测试、时间和温度变化测试、热传导测试等。

力和应变控制测试可以测量材料的弹性和塑性，载荷定位测试可以测量材料的变形程度，而时间和温度变化测试可以测量材料在不同温度下的变形情况，热传导测试可以测量材料的热传导性能。

流变仪的测量结果可以帮助我们了解材料的性能特征，以便制定适当的测试程序和分析方法，提高分析结果的准确性。

另外，流变仪还可以用来检查破裂、开裂、开缝、剥离等，并能够实现材料的微小变形检测，可以获得准确的测试结果。

综上所述，流变仪的测试原理主要有以下三个方面：首先，流变仪可以测量材料的失效性能和物理性能；其次，它可以测量材料的弹性和塑性；最后，它可以帮助我们了解材料的性能特征，提高分析结果的准确性。

因此，流变仪不仅广泛用于材料科学、机械工程和科学研究，而且在材料分析上也具有重要作用。

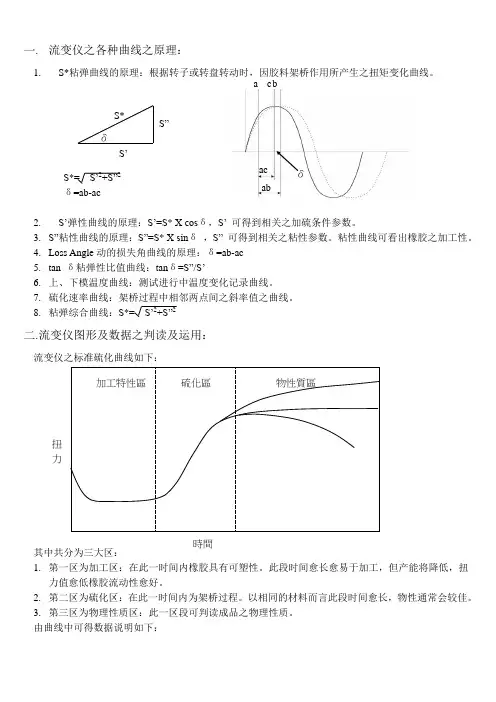

一. 流变仪之各种曲线之原理：1. S*粘弹曲线的原理：根据转子或转盘转动时，因胶料架桥作用所产生之扭矩变化曲线。

S*= S’2+S”2 δ=ab-ac2. S’弹性曲线的原理：S’=S* X cos δ，S’ 可得到相关之加硫条件参数。

3. S”粘性曲线的原理：S”=S* X sin δ ，S” 可得到相关之粘性参数。

粘性曲线可看出橡胶之加工性。

4. Loss Angle 动的损失角曲线的原理：δ=ab-ac5. tan δ粘弹性比值曲线：tan δ=S”/S’6. 上、下模温度曲线：测试进行中温度变化记录曲线。

7. 硫化速率曲线：架桥过程中相邻两点间之斜率值之曲线。

8.粘弹综合曲线：S*= S’2+S”2 二. 流变仪图形及数据之判读及运用：流变仪之标准硫化曲线如下：其中共分为三大区：1. 第一区为加工区：在此一时间内橡胶具有可塑性。

此段时间愈长愈易于加工，但产能将降低，扭力值愈低橡胶流动性愈好。

2. 第二区为硫化区：在此一时间内为架桥过程。

以相同的材料而言此段时间愈长，物性通常会较佳。

3. 第三区为物理性质区：此一区段可判读成品之物理性质。

由曲线中可得数据说明如下：S* S’ S” δ ab ac δ a c b 扭力時間 加工特性區 硫化區 物性質區1. 焦烧时间(TS – Time of Scorch)：一般而言国人的习惯此数据取2，这个时间通常称之为加工安全时间，也就是超过此时间橡胶已架桥失去了流动性，这是衡量模内流动时间的尺度，在低温下，它是衡量加工性能的指数，它与门尼焦烧相似。

事实上，如果流变仪和门尼试验的温度相同时，流变仪的TS2和门尼的TS35有密切关系。

以TS2为例，其定义为最低扭力值加2个单位所对应的时间：MS2=ML+2 →此点所对应的时间(TS)2. 硫化时间(TC – Time of Curing)：一般而言国人的习惯此数据取90，这个时间通常称之为最适加硫时间，也就是说当加硫至此一时间就可自模具中将成品取出，其定义为加硫至90%所需之时间，其计算公式为：MC90=(MH-ML)*90%+ML →此点所对应之时间(TC)3. 最低扭力值(ML – Min Torque)：此数据可作为加工特性之参考。

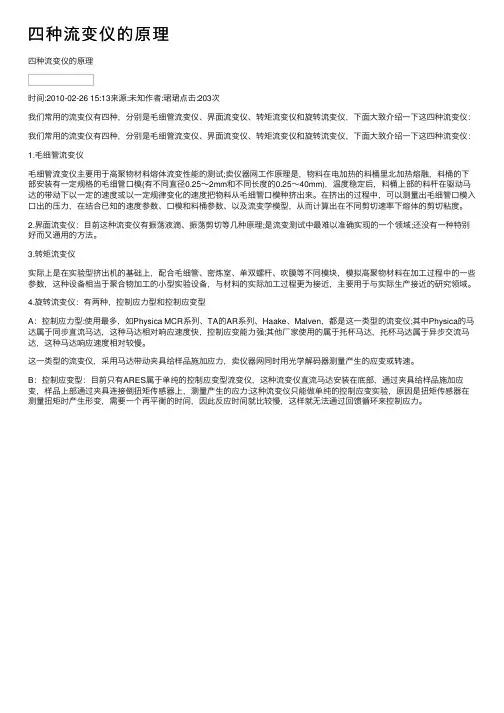

四种流变仪的原理四种流变仪的原理时间:2010-02-26 15:13来源:未知作者:珺珺点击:203次我们常⽤的流变仪有四种，分别是⽑细管流变仪、界⾯流变仪、转矩流变仪和旋转流变仪，下⾯⼤致介绍⼀下这四种流变仪：我们常⽤的流变仪有四种，分别是⽑细管流变仪、界⾯流变仪、转矩流变仪和旋转流变仪，下⾯⼤致介绍⼀下这四种流变仪：1.⽑细管流变仪⽑细管流变仪主要⽤于⾼聚物材料熔体流变性能的测试;卖仪器⽹⼯作原理是，物料在电加热的料桶⾥北加热熔融，料桶的下部安装有⼀定规格的⽑细管⼝模(有不同直径0.25～2mm和不同长度的0.25～40mm)，温度稳定后，料桶上部的料杆在驱动马达的带动下以⼀定的速度或以⼀定规律变化的速度把物料从⽑细管⼝模种挤出来。

在挤出的过程中，可以测量出⽑细管⼝模⼊⼝出的压⼒，在结合已知的速度参数、⼝模和料桶参数、以及流变学模型，从⽽计算出在不同剪切速率下熔体的剪切粘度。

2.界⾯流变仪：⽬前这种流变仪有振荡液滴、振荡剪切等⼏种原理;是流变测试中最难以准确实现的⼀个领域;还没有⼀种特别好⽽⼜通⽤的⽅法。

3.转矩流变仪实际上是在实验型挤出机的基础上，配合⽑细管、密炼室、单双螺杆、吹膜等不同模块，模拟⾼聚物材料在加⼯过程中的⼀些参数，这种设备相当于聚合物加⼯的⼩型实验设备，与材料的实际加⼯过程更为接近，主要⽤于与实际⽣产接近的研究领域。

4.旋转流变仪：有两种，控制应⼒型和控制应变型A：控制应⼒型:使⽤最多，如Physica MCR系列、TA的AR系列、Haake、Malven，都是这⼀类型的流变仪;其中Physica的马达属于同步直流马达，这种马达相对响应速度快，控制应变能⼒强;其他⼚家使⽤的属于托杯马达，托杯马达属于异步交流马达，这种马达响应速度相对较慢。

这⼀类型的流变仪，采⽤马达带动夹具给样品施加应⼒，卖仪器⽹同时⽤光学解码器测量产⽣的应变或转速。

B：控制应变型：⽬前只有ARES属于单纯的控制应变型流变仪，这种流变仪直流马达安装在底部，通过夹具给样品施加应变，样品上部通过夹具连接倒扭矩传感器上，测量产⽣的应⼒;这种流变仪只能做单纯的控制应变实验，原因是扭矩传感器在测量扭矩时产⽣形变，需要⼀个再平衡的时间，因此反应时间就⽐较慢，这样就⽆法通过回馈循环来控制应⼒。

流变仪的使用及原理
流变仪是一种用于测量物质流变性质的仪器，它可以测量物质在不同应力下的变形情况，从而得出物质的流变特性。

流变仪广泛应用于化工、食品、医药、材料等领域，是研究物质流变性质的重要工具。

流变仪的使用
流变仪的使用需要注意以下几点：
1. 样品的准备：样品应该充分混合均匀，避免出现气泡和颗粒，以免影响测量结果。

2. 测量条件的设置：根据样品的特性和测量要求，设置合适的温度、转速、应力等参数。

3. 测量过程的控制：在测量过程中，应注意控制样品的温度、转速和应力，避免出现异常情况。

4. 数据的处理：测量结束后，应对数据进行处理和分析，得出样品的流变特性参数。

流变仪的原理
流变仪的原理基于牛顿流体力学和非牛顿流体力学的基础上，通过施加不同的应力，测量物质的变形情况，从而得出物质的流变特性。

在牛顿流体力学中，物质的粘度是一个常数，不受应力的影响。

而在非牛顿流体力学中，物质的粘度随着应力的变化而变化，可以分为剪切稀释和剪切增稠两种类型。

流变仪通过施加不同的应力，测量物质的变形情况，从而得出物质的流变特性。

流变仪可以测量物质的剪切应力、剪切应变、粘度、弹性模量、黏弹性等参数，可以用于研究物质的流变特性、流变行为和流变机制。

流变仪是一种重要的实验仪器，可以用于研究物质的流变特性和流变行为，对于化工、食品、医药、材料等领域的研究和生产具有重要的意义。

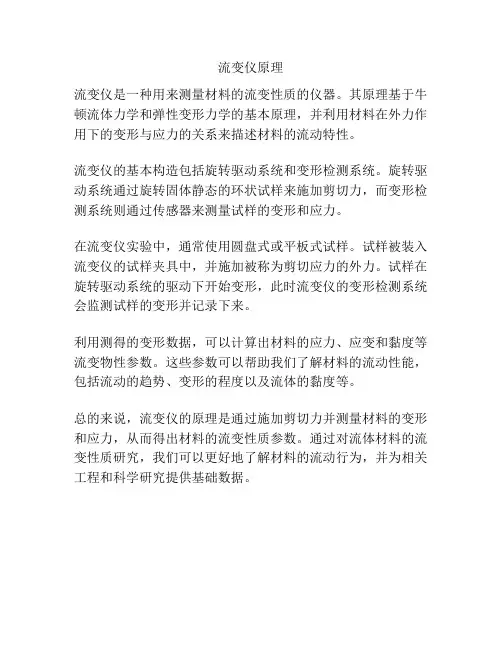

流变仪原理
流变仪是一种用来测量材料的流变性质的仪器。

其原理基于牛顿流体力学和弹性变形力学的基本原理，并利用材料在外力作用下的变形与应力的关系来描述材料的流动特性。

流变仪的基本构造包括旋转驱动系统和变形检测系统。

旋转驱动系统通过旋转固体静态的环状试样来施加剪切力，而变形检测系统则通过传感器来测量试样的变形和应力。

在流变仪实验中，通常使用圆盘式或平板式试样。

试样被装入流变仪的试样夹具中，并施加被称为剪切应力的外力。

试样在旋转驱动系统的驱动下开始变形，此时流变仪的变形检测系统会监测试样的变形并记录下来。

利用测得的变形数据，可以计算出材料的应力、应变和黏度等流变物性参数。

这些参数可以帮助我们了解材料的流动性能，包括流动的趋势、变形的程度以及流体的黏度等。

总的来说，流变仪的原理是通过施加剪切力并测量材料的变形和应力，从而得出材料的流变性质参数。

通过对流体材料的流变性质研究，我们可以更好地了解材料的流动行为，并为相关工程和科学研究提供基础数据。

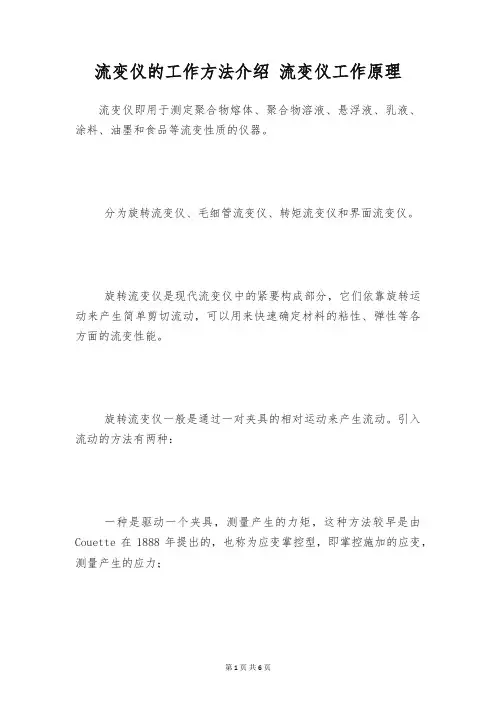

流变仪的工作方法介绍流变仪工作原理流变仪即用于测定聚合物熔体、聚合物溶液、悬浮液、乳液、涂料、油墨和食品等流变性质的仪器。

分为旋转流变仪、毛细管流变仪、转矩流变仪和界面流变仪。

旋转流变仪是现代流变仪中的紧要构成部分，它们依靠旋转运动来产生简单剪切流动，可以用来快速确定材料的粘性、弹性等各方面的流变性能。

旋转流变仪一般是通过一对夹具的相对运动来产生流动。

引入流动的方法有两种：一种是驱动一个夹具，测量产生的力矩，这种方法较早是由Couette在1888年提出的，也称为应变掌控型，即掌控施加的应变，测量产生的应力；另一种是施加确定的力矩，测量产生的旋转速度，它是由Searle于1912年提出的，也称为应力掌控型，即掌控施加的应力，测量产生的应变。

对于应变掌控型流变仪，一般有两种施加应变及测量相应的应力的方法：一种是驱动一个夹具，并在同一夹具上测量应力，应用这种方法的流变仪有Haake，Conraves，Ferranti—Shirley和Brookfield流变仪；而另一种是驱动一个夹具，在另一个夹具上测量应力，应用这种方法的流变仪包括Weissenberg和Rheometrics流变仪。

对于应力掌控型流变仪，一般是将力矩施加于一个夹具，并测量同一夹具的旋转速度。

在Searle最初的设计中，施加力矩是通过重物和滑轮来实现的。

现代的设备多接受电子拖曳马达来产生力矩。

用途：1、对材料结构的表征，包括：对聚合物分子量和分子量分布的定性和定量分析，以及对聚合物的支化性能、填充性能、拉伸性能和玻璃化变化温度等的分析。

2、模拟聚合物的加工条件，评定聚合物的加工性能。

通过对加工过程的分析，以正确选择加工工艺条件并引导配方设计。

3、对原材料、半成品和成品的性能做出评价。

关于流变仪的用途介绍流变仪，即用于测定聚合物熔体、聚合物溶液、悬浮液、乳液、涂料、油墨和食品等流变性质的仪器。

分为旋转流变仪、毛细管流变仪、转矩流变仪和界面流变仪。

流变仪的工作原理
流变仪是用来测量液体或固体在外力作用下的流变性能的仪器。

其工作原理可以简述如下：
1. 流变仪通过施加外力（通常是剪切力）于被测试物质上，以探究物质的流变特性。

外力可以由旋转圆盘、转子或缸体等组件提供。

2. 被测试物质在外力作用下会发生变形，导致产生剪切应力。

流变仪通过测量剪切应力和变形速率的关系来确定物质的流变特性。

3. 流变仪一般通过旋转圆盘或转子来施加剪切力。

被测试物质在旋转圆盘或转子表面形成一个薄层，称为剪切层。

剪切力通过剪切层传递给物质，使其发生变形。

4. 流变仪会测量剪切应力和变形速率之间的关系，常用的测量参数包括剪切应力、剪切应变、剪切速率等。

根据测量结果，可以得到物质的流变性质，如黏度、弹性模量、塑性流动指数等。

总结起来，流变仪通过施加外力并测量剪切应力和变形速率之间的关系来研究物质的流变特性。
