桥梁顶推法施工

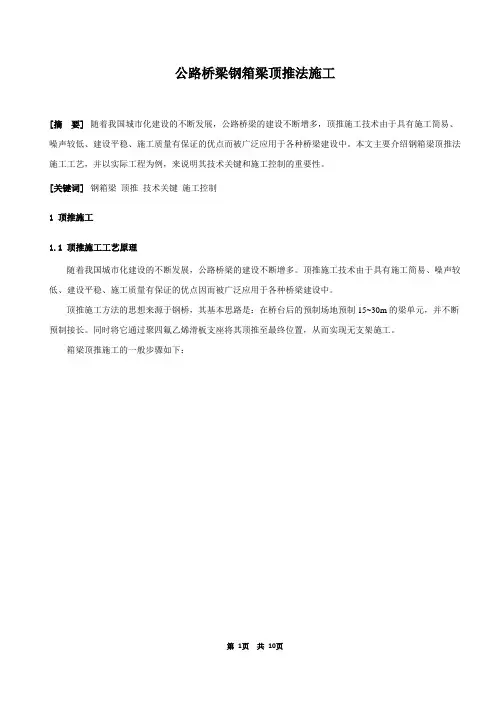

公路桥梁钢箱梁顶推法施工[摘要]随着我国城市化建设的不断发展，公路桥梁的建设不断增多，顶推施工技术由于具有施工简易、噪声较低、建设平稳、施工质量有保证的优点而被广泛应用于各种桥梁建设中。

本文主要介绍钢箱梁顶推法施工工艺，并以实际工程为例，来说明其技术关键和施工控制的重要性。

[关键词]钢箱梁顶推技术关键施工控制1 顶推施工1.1 顶推施工工艺原理随着我国城市化建设的不断发展，公路桥梁的建设不断增多。

顶推施工技术由于具有施工简易、噪声较低、建设平稳、施工质量有保证的优点因而被广泛应用于各种桥梁建设中。

顶推施工方法的思想来源于钢桥，其基本思路是：在桥台后的预制场地预制15~30m的梁单元，并不断预制接长。

同时将它通过聚四氟乙烯滑板支座将其顶推至最终位置，从而实现无支架施工。

箱梁顶推施工的一般步骤如下：图1-1 箱梁顶推施工过程1.2 顶推施工方法的分类1) 依顶推施力的方法可分为：①单点顶推全桥纵向只设一个或一组顶推装置的施工方法。

顶推装置通常集中设置在梁段预制场附近的桥台或桥墩上，而在前方各墩上设置滑移支承。

顶推装置的构造又可分为两种：一种是水平一竖向千斤顶法；另一种则是拉杆千斤顶法。

图1-2 单点顶推示意图②多点顶推由于单点顶推存在一个严重缺点, 就是在顶推前期和后期, 垂直千斤顶顶部同梁体之间的摩擦力不能带动梁体前移, 必须依靠辅助动力才能完成顶推。

此外, 单点顶推施工中, 没有设置水平千斤顶的高墩, 尤其是柔性墩在水平力的作用下会产生较大的墩顶位移, 甚至威胁到结构的安全。

为了克服单点顶推的这些缺点, 便产生了多点顶推法。

多点顶推法的优点是任何阶段都能提供必须的顶推动力, 在顶推过程中水平千斤顶对墩台的水平推力同梁体作用在墩台上的摩擦力相平衡, 有利于柔性高墩的安全。

但是必须保证多台千斤顶同步工作, 而且可以分级调压, 使作用在墩顶的水平力不超过设计允许值。

多点顶推的动力装置从广北立交桥后, 都采用穿心千斤顶、钢绞线束、自动工具锚体系。

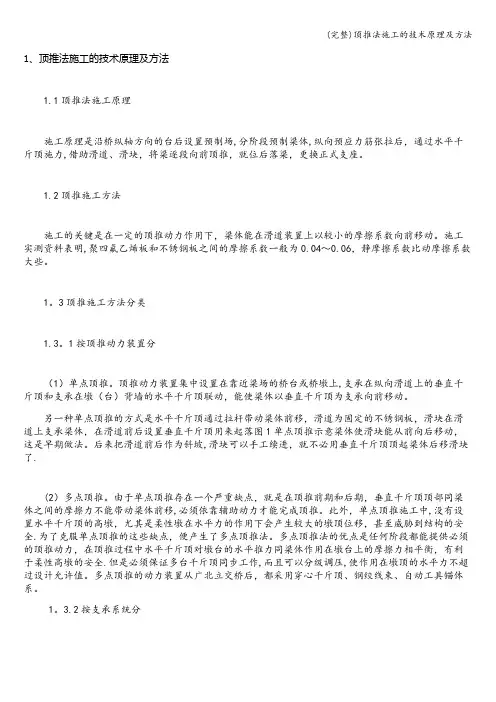

1、顶推法施工的技术原理及方法1.1顶推法施工原理施工原理是沿桥纵轴方向的台后设置预制场,分阶段预制梁体,纵向预应力筋张拉后，通过水平千斤顶施力,借助滑道、滑块，将梁逐段向前顶推，就位后落梁，更换正式支座。

1.2顶推施工方法施工的关键是在一定的顶推动力作用下，梁体能在滑道装置上以较小的摩擦系数向前移动。

施工实测资料表明,聚四氟乙烯板和不锈钢板之间的摩擦系数一般为0.04～0.06，静摩擦系数比动摩擦系数大些。

1。

3顶推施工方法分类1.3。

1按顶推动力装置分（1）单点顶推。

顶推动力装置集中设置在靠近梁场的桥台或桥墩上,支承在纵向滑道上的垂直千斤顶和支承在墩（台）背墙的水平千斤顶联动，能使梁体以垂直千斤顶为支承向前移动。

另一种单点顶推的方式是水平千斤顶通过拉杆带动梁体前移，滑道为固定的不锈钢板，滑块在滑道上支承梁体，在滑道前后设置垂直千斤顶用来起落图1单点顶推示意梁体使滑块能从前向后移动，这是早期做法。

后来把滑道前后作为斜坡,滑块可以手工续进，就不必用垂直千斤顶顶起梁体后移滑块了.(2）多点顶推。

由于单点顶推存在一个严重缺点，就是在顶推前期和后期，垂直千斤顶顶部同梁体之间的摩擦力不能带动梁体前移,必须依靠辅助动力才能完成顶推。

此外，单点顶推施工中,没有设置水平千斤顶的高墩，尤其是柔性墩在水平力的作用下会产生较大的墩顶位移，甚至威胁到结构的安全.为了克服单点顶推的这些缺点，便产生了多点顶推法。

多点顶推法的优点是任何阶段都能提供必须的顶推动力，在顶推过程中水平千斤顶对墩台的水平推力同梁体作用在墩台上的摩擦力相平衡，有利于柔性高墩的安全.但是必须保证多台千斤顶同步工作,而且可以分级调压,使作用在墩顶的水平力不超过设计允许值。

多点顶推的动力装置从广北立交桥后，都采用穿心千斤顶、钢绞线束、自动工具锚体系。

1。

3.2按支承系统分(1)临时滑道支承装置顶推施工。

在永久墩台和临时墩顶设置临时滑道装置进行顶推，待梁体就位后起梁、取掉滑道、更换支座、落梁。

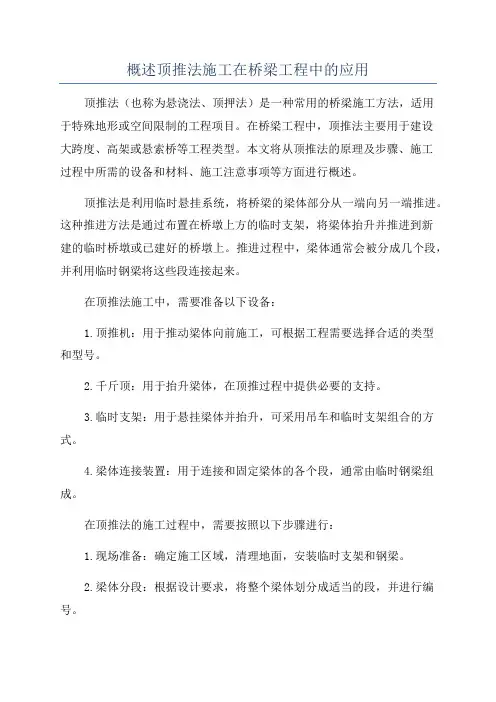

概述顶推法施工在桥梁工程中的应用顶推法（也称为悬浇法、顶押法）是一种常用的桥梁施工方法，适用于特殊地形或空间限制的工程项目。

在桥梁工程中，顶推法主要用于建设大跨度、高架或悬索桥等工程类型。

本文将从顶推法的原理及步骤、施工过程中所需的设备和材料、施工注意事项等方面进行概述。

顶推法是利用临时悬挂系统，将桥梁的梁体部分从一端向另一端推进。

这种推进方法是通过布置在桥墩上方的临时支架，将梁体抬升并推进到新建的临时桥墩或已建好的桥墩上。

推进过程中，梁体通常会被分成几个段，并利用临时钢梁将这些段连接起来。

在顶推法施工中，需要准备以下设备：1.顶推机：用于推动梁体向前施工，可根据工程需要选择合适的类型和型号。

2.千斤顶：用于抬升梁体，在顶推过程中提供必要的支持。

3.临时支架：用于悬挂梁体并抬升，可采用吊车和临时支架组合的方式。

4.梁体连接装置：用于连接和固定梁体的各个段，通常由临时钢梁组成。

在顶推法的施工过程中，需要按照以下步骤进行：1.现场准备：确定施工区域，清理地面，安装临时支架和钢梁。

2.梁体分段：根据设计要求，将整个梁体划分成适当的段，并进行编号。

3.梁体预制：根据设计图纸，对每个段的梁体进行预制，并进行质量检验。

4.安装临时支架：根据设计要求，利用吊车等设备将临时支架安装在桥墩上方。

5.安装千斤顶：将千斤顶安装在梁体和临时支架之间，以支撑梁体并提供必要的推力。

6.推进梁体：利用顶推机，将梁体逐段推进到新建的临时桥墩或已建好的桥墩上。

7.连接梁体：在梁体段之间安装临时钢梁，以确保梁体连接紧固。

在顶推法的施工过程中，需要注意以下事项：1.质量控制：对梁体的预制和质量检验需严格执行，确保施工过程中的质量。

2.施工过程监控：监测梁体和临时支架的变形和位移情况，确保施工安全。

3.施工顺序安排：合理安排梁体的推进顺序，避免造成不平衡和不稳定。

4.施工现场管理：严格遵守现场管理规定，确保施工过程中的安全和秩序。

总之，顶推法是在桥梁工程中常用的施工方法之一，特别适用于特殊地形和空间限制的项目。

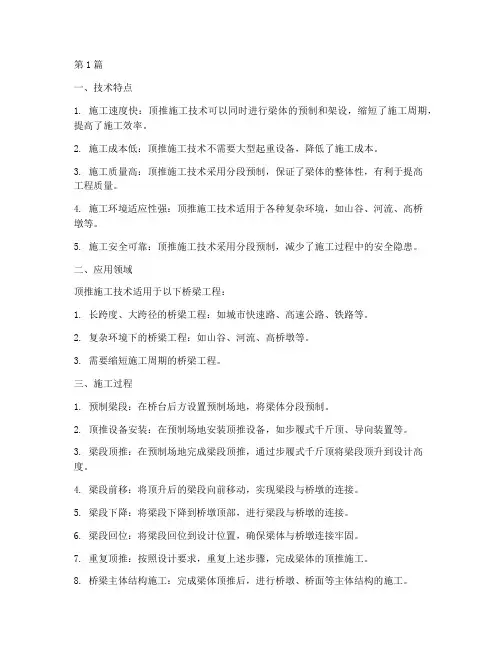

第1篇一、技术特点1. 施工速度快：顶推施工技术可以同时进行梁体的预制和架设，缩短了施工周期，提高了施工效率。

2. 施工成本低：顶推施工技术不需要大型起重设备，降低了施工成本。

3. 施工质量高：顶推施工技术采用分段预制，保证了梁体的整体性，有利于提高工程质量。

4. 施工环境适应性强：顶推施工技术适用于各种复杂环境，如山谷、河流、高桥墩等。

5. 施工安全可靠：顶推施工技术采用分段预制，减少了施工过程中的安全隐患。

二、应用领域顶推施工技术适用于以下桥梁工程：1. 长跨度、大跨径的桥梁工程：如城市快速路、高速公路、铁路等。

2. 复杂环境下的桥梁工程：如山谷、河流、高桥墩等。

3. 需要缩短施工周期的桥梁工程。

三、施工过程1. 预制梁段：在桥台后方设置预制场地，将梁体分段预制。

2. 顶推设备安装：在预制场地安装顶推设备，如步履式千斤顶、导向装置等。

3. 梁段顶推：在预制场地完成梁段顶推，通过步履式千斤顶将梁段顶升到设计高度。

4. 梁段前移：将顶升后的梁段向前移动，实现梁段与桥墩的连接。

5. 梁段下降：将梁段下降到桥墩顶部，进行梁段与桥墩的连接。

6. 梁段回位：将梁段回位到设计位置，确保梁体与桥墩连接牢固。

7. 重复顶推：按照设计要求，重复上述步骤，完成梁体的顶推施工。

8. 桥梁主体结构施工：完成梁体顶推后，进行桥墩、桥面等主体结构的施工。

9. 桥梁竣工验收：完成桥梁主体结构施工后，进行竣工验收，确保桥梁工程质量。

总之，桥梁工程顶推施工技术具有施工速度快、成本低、质量高、适应性强、安全可靠等优点，在我国桥梁工程中得到广泛应用。

随着技术的不断发展，顶推施工技术将在未来桥梁工程建设中发挥更大的作用。

第2篇一、概念桥梁工程顶推施工，是指在桥梁主梁施工过程中，将预制好的梁段通过顶推设备，沿桥梁纵向移动至设计位置，实现桥梁主梁的连续施工。

顶推施工适用于各种桥梁结构，如连续梁、悬臂梁、斜拉桥等。

二、原理顶推施工的原理是利用预应力混凝土的预应力作用，通过顶推设备将预制好的梁段沿桥梁纵向移动。

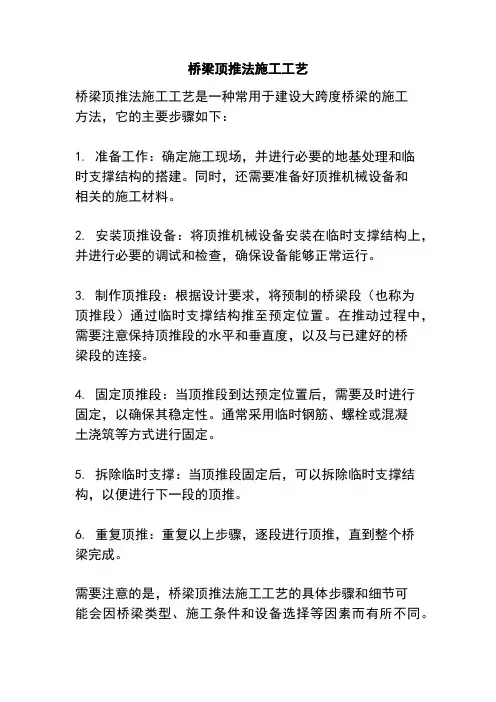

桥梁顶推法施工工艺
桥梁顶推法施工工艺是一种常用于建设大跨度桥梁的施工
方法，它的主要步骤如下：
1. 准备工作：确定施工现场，并进行必要的地基处理和临
时支撑结构的搭建。

同时，还需要准备好顶推机械设备和
相关的施工材料。

2. 安装顶推设备：将顶推机械设备安装在临时支撑结构上，并进行必要的调试和检查，确保设备能够正常运行。

3. 制作顶推段：根据设计要求，将预制的桥梁段（也称为
顶推段）通过临时支撑结构推至预定位置。

在推动过程中，需要注意保持顶推段的水平和垂直度，以及与已建好的桥
梁段的连接。

4. 固定顶推段：当顶推段到达预定位置后，需要及时进行
固定，以确保其稳定性。

通常采用临时钢筋、螺栓或混凝
土浇筑等方式进行固定。

5. 拆除临时支撑：当顶推段固定后，可以拆除临时支撑结构，以便进行下一段的顶推。

6. 重复顶推：重复以上步骤，逐段进行顶推，直到整个桥
梁完成。

需要注意的是，桥梁顶推法施工工艺的具体步骤和细节可
能会因桥梁类型、施工条件和设备选择等因素而有所不同。

因此，在具体施工过程中，需要根据实际情况进行调整和优化。

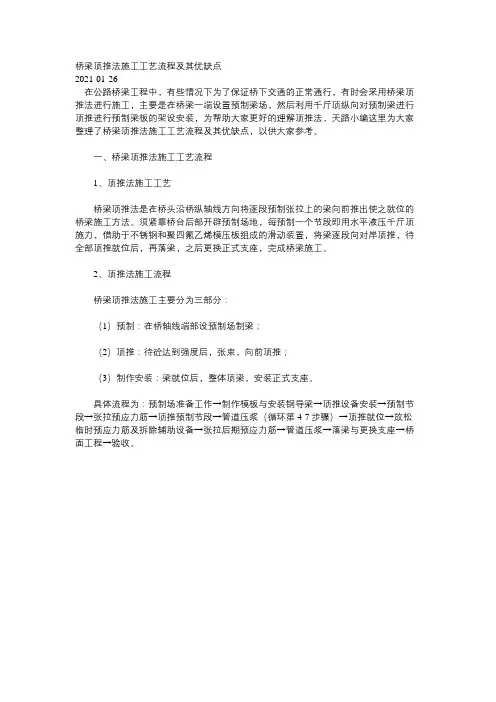

桥梁顶推法施工工艺流程及其优缺点
2021-01-26
在公路桥梁工程中，有些情况下为了保证桥下交通的正常通行，有时会采用桥梁顶推法进行施工，主要是在桥梁一端设置预制梁场，然后利用千斤顶纵向对预制梁进行顶推进行预制梁板的架设安装，为帮助大家更好的理解顶推法，天路小编这里为大家整理了桥梁顶推法施工工艺流程及其优缺点，以供大家参考。

一、桥梁顶推法施工工艺流程
1、顶推法施工工艺
桥梁顶推法是在桥头沿桥纵轴线方向将逐段预制张拉上的梁向前推出使之就位的桥梁施工方法。

须紧靠桥台后部开辟预制场地，每预制一个节段即用水平液压千斤顶施力，借助于不锈钢和聚四氟乙烯模压板组成的滑动装置，将梁逐段向对岸顶推，待全部顶推就位后，再落梁，之后更换正式支座，完成桥梁施工。

2、顶推法施工流程
桥梁顶推法施工主要分为三部分：
（1）预制：在桥轴线端部设预制场制梁；
（2）顶推：待砼达到强度后，张束，向前顶推；
（3）制作安装：梁就位后，整体顶梁，安装正式支座。

具体流程为：预制场准备工作→制作模板与安装钢导梁→顶推设备安装→预制节段→张拉预应力筋→顶推预制节段→管道压浆（循环第4-7步骤）→顶推就位→放松临时预应力筋及拆除辅助设备→张拉后期预应力筋→管道压浆→落梁与更换支座→桥面工程→验收。

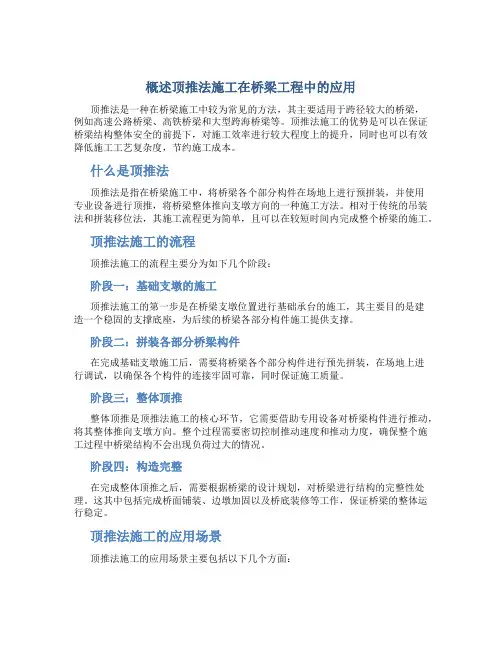

概述顶推法施工在桥梁工程中的应用顶推法是一种在桥梁施工中较为常见的方法，其主要适用于跨径较大的桥梁，例如高速公路桥梁、高铁桥梁和大型跨海桥梁等。

顶推法施工的优势是可以在保证桥梁结构整体安全的前提下，对施工效率进行较大程度上的提升，同时也可以有效降低施工工艺复杂度，节约施工成本。

什么是顶推法顶推法是指在桥梁施工中，将桥梁各个部分构件在场地上进行预拼装，并使用专业设备进行顶推，将桥梁整体推向支墩方向的一种施工方法。

相对于传统的吊装法和拼装移位法，其施工流程更为简单，且可以在较短时间内完成整个桥梁的施工。

顶推法施工的流程顶推法施工的流程主要分为如下几个阶段：阶段一：基础支墩的施工顶推法施工的第一步是在桥梁支墩位置进行基础承台的施工，其主要目的是建造一个稳固的支撑底座，为后续的桥梁各部分构件施工提供支撑。

阶段二：拼装各部分桥梁构件在完成基础支墩施工后，需要将桥梁各个部分构件进行预先拼装，在场地上进行调试，以确保各个构件的连接牢固可靠，同时保证施工质量。

阶段三：整体顶推整体顶推是顶推法施工的核心环节，它需要借助专用设备对桥梁构件进行推动，将其整体推向支墩方向。

整个过程需要密切控制推动速度和推动力度，确保整个施工过程中桥梁结构不会出现负荷过大的情况。

阶段四：构造完整在完成整体顶推之后，需要根据桥梁的设计规划，对桥梁进行结构的完整性处理。

这其中包括完成桥面铺装、边墩加固以及桥底装修等工作，保证桥梁的整体运行稳定。

顶推法施工的应用场景顶推法施工的应用场景主要包括以下几个方面：桥梁跨度较长顶推法主要适用于桥梁跨度较长、单块构件重量较大的情况。

相对于传统的吊装法、拼装移位法，顶推法可以通过整体推力的方式将桥梁整体推向支撑墩方向，对桥梁施工起到较大的便利作用。

施工时间有限在需要快速完成桥梁施工的情况下，顶推法可以有效降低施工过程中的工艺复杂度和施工时间。

相较于传统的吊装法，顶推法可以大大缩短桥梁的拼接时间，从而实现快速的施工进度。
