电务段信号集中监测设备巡检作业指导书

变电设备巡视作业指导书

一、引言

变电设备是电力系统中非常重要的组成部分，对于保障电网的安全稳定运行具有至关重要的作用。为了确保变电设备的正常运行和可靠性，变电设备巡视作业必不可少。本指导书旨在规范变电设备巡视作业，提高巡视效率和准确性。

二、作业内容

1. 巡视范围：包括变电站主设备、辅助设备、接地装置等。

2. 巡视周期：根据相关规定执行日常巡视、定期巡视和专项巡视。

3. 巡视人员：具备相关电力专业知识和经验，经过培训合格的人员进行巡视。

三、巡视作业流程

1. 巡视前准备

– 熟悉巡视区域和设备

– 携带必要的巡视工具和装备

– 核对巡视任务清单

2. 巡视过程

– 仔细观察设备运行情况

– 检查设备外观是否有异常

– 检查设备工作环境和周围情况

3. 巡视记录

– 记录巡视过程中发现的问题和异常

– 填写巡视报告并提出建议和处理意见

4. 巡视总结

– 对巡视情况进行总结分析

– 制定下一步改进和维护计划

四、巡视注意事项

1. 巡视过程中要注意安全第一，遵守相关安全规定和操作规程。

2. 巡视过程中要认真、细致，确保没有遗漏任何重要细节。

3. 巡视发现异常情况要及时报告，并按照规定进行处理。

4. 巡视结束后要对巡视结果进行汇总和整理，形成巡视报告并上报主管部门。 五、巡视作业的意义

1. 发现设备问题，及时进行维修和保养，提高设备的可靠性和运行效率。

2. 预防设备故障和事故，避免因设备异常导致的电网故障。

3. 提高变电设备的使用寿命，延长设备的更新周期。

六、结束语

变电设备巡视作业是保障电网安全运行的重要环节，希望所有从事巡视工作的人员能够严格遵守相关规定和要求，勤勉工作，发现问题及时处理，确保电网的安全稳定运行。

以上是关于变电设备巡视作业的指导书，希望能够对相关人员的工作提供一定的参考和指导。

电务段信号集中监测设备检修作业指导书

1 检修准备

1.1 预测预判。通过远程访问和信号集中监测终端调阅等方式，预测预

判将要检修的信号集中监测设备可能存在的问题，针对可能存在的问题，

提出检修要点。

1.2 派班会。明确检修作业负责人、室内外防护员、作业人员、时间、

地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。联络工具、照明灯、 扳手、剥线钳、斜口钳、尖

嘴钳、压线钳套筒、十字一字螺丝刀、数字万用表、网线测试仪、网线钳、

电烙铁、毛刷等。

1.4 材料准备：网线、RJ45水晶头、焊锡、尼龙拉口等。

2 检修

2.1监测站机的检修

研华610 工业控制计算机外观图

2

．1.1 停电打开机箱，目视检查主板各元件外观正常，无烧焦痕迹。检

查电源滤波电容是否鼓起爆浆，电容爆浆后应及时更换主板：

主板实物图

电容爆浆实物图

2.1.2 将机箱内各板卡金手指用橡皮擦拭，去除氧化层。

机箱风扇 内存条

CP风扇

硬盘 工控机电源 132多串口卡 母版

104多串口卡 CAN卡

CAN卡

主板

电源滤波电容 电容爆浆 鼓起

2.1.3 擦拭完毕后，将板卡插回原位。插回原位时注意鉴别缺口与插槽对

位正确。检查多串口卡、CAN卡、内存条板卡是否接插牢固，接触良好。

2.1.4 机箱内除尘， CPU风扇、机壳风扇防尘罩、叶片清扫。

2.1.5 工控机防尘滤网海绵清洗。用一字螺丝刀逆时针转动90°打开防

尘滤网前面板，取出滤网（海绵）清洗。

2.1.6. 检查机箱内各连接线缆插接件是否安装牢固，接触良好。

2.1.7 打开电源，观察计算机是否正常启动，CPU风扇、机箱风扇、工

控机电源风扇是否运转正常。

2.1.8 关机断电源，将工业控制计算机恢复原位，将外部线缆连接，检

查插件是否接插牢固，接触良好。

2.1.9 打开计算机电源。在启动时时按压DEL键，进入COMS设置界面（输

入密码），选择PC Health Status项，按键盘Enter键，

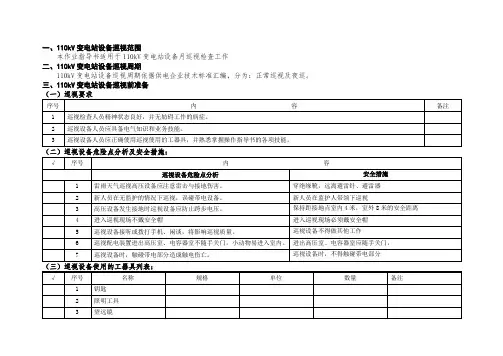

一、110kV变电站设备巡视范围

本作业指导书适用于110kV变电站设备月巡视检查工作

二、110kV变电站设备巡视周期

110kV变电站设备巡视周期依据供电企业技术标准汇编，分为：正常巡视及夜巡。

三、110kV变电站设备巡视前准备

（一）巡视要求

序号 内 容 备注

1 巡视检查人员精神状态良好，并无妨碍工作的病症。

2 巡视设备人员应具备电气知识和业务技能。

3 巡视设备人员应正确使用巡视使用的工器具，并熟悉掌握操作指导书的各项技能。

（二）巡视设备危险点分析及安全措施：

√ 序号 内 容

巡视设备危险点分析 安全措施

1 雷雨天气巡视高压设备应注意雷击与接地伤害。 穿绝缘靴，远离避雷针、避雷器

2 新人员在无监护的情况下巡视，误碰带电设备。 新人员在监护人带领下巡视

3 高压设备发生接地时巡视设备应防止跨步电压。 保持距接地点室内4米，室外8米的安全距离

4 进入巡视现场不戴安全帽 进入巡视现场必须戴安全帽

5 巡视设备接听或拨打手机、闲谈，将影响巡视质量。 巡视设备不得做其他工作

6 巡视配电装置进出高压室、电容器室不随手关门，小动物易进入室内。 进出高压室、电容器室应随手关门，

7 巡视设备时，触碰带电部分造成触电伤亡。 巡视设备时，不得触碰带电部分

（三）巡视设备使用的工器具列表：

√ 序号 名称 规格 单位 数量 备注

1 钥匙

2 照明工具

3 望远镜 2

四、110kV变电站设备巡视路线图

110KV 设 备 区

1#主变

10KV 母 线 室

电 容 器 室 主 控 室 3

ZY(J)6道岔巡检作业指导书

1 巡检准备

1.1 预测预判。通过信号集中监测、缺口监测等手段，对被检道岔进行电务段调阅分析（图十七），针对可能存在的问题，提出巡检要求。

图十七

1.2 预想会。明确巡检作业负责人、室内外防护员、作业人员、作业时

间、地点、巡检要求和安全预判及安全讲话。

1.3 工具及仪表准备。联络工具、手锤、扳手、克丝钳、套筒扳手、螺

丝刀、刮刀、直钢尺（钢卷尺）、道岔钥匙、开箱钥匙、安全木、防护员

防护用具等。

1.4 材料准备。机油、棉纱、1.0和1.6T防松铁丝、各种规格开口销等。

2 道岔巡检作业流程

做到一看、二扳、三验。

2.1 一看：查看六个方面

一密贴：道岔尖轨与基本轨是否宏观密贴，无肥边；二方正：转辙机

是否方正、各类杆件是否平顺（图十六）；三防松：各类螺丝无明显松动、

引线及油管路固定良好，防松扎线、开口销齐全；四标识：各类箱盒、机

壳标识齐全；五强度：各类器材及装置无损伤裂纹及锈蚀磨耗，有无弯曲

变形，表示缺口正常；六外部：是否有影响设备正常使用的杂物（如石碴、

顶铁是否脱落、废弃物等）。 图十六

2.2 二扳：观察五项内容

一是解锁、转换和锁闭过程是否动作顺畅，有否杆件别卡；二是转辙机及

油路有无渗漏油；三是有无销孔旷量过大；四是工务状态检查：尖轨、基

本轨状态；滑床板；顶铁；基本轨工务轨距铁、尖轨根部间隔铁等检查；

五是核对缺口大小。

2.3 三验：验收四个环节

⒈对各杆件、活动部位和滑床板等清扫、检查老伤裂纹并进行注油，清除机壳与基本轨垂直线距离偏差≤10mm 杆件与基本轨垂直线距离偏差≤20 mm

各类杆件是否平直、与工务枕木平行

各类螺丝紧固、防松扎线、开口销齐全 道岔密贴良好，尖轨、基本轨飞边不得影响道岔密贴

各类器材及装置无损伤裂纹及锈蚀磨耗，有无弯曲变形 周围杂物。

⒉按要求对转辙机、箱盒加锁进行检查，开口销、防松扎线不缺少。

⒊做好道岔相关参数的记录并纳入一岔一档管理。
