KP1砖砌筑工艺

  • 格式：doc
  • 大小：93.50 KB
  • 文档页数：4

5.9砌筑

本工程大部分为KP1型多孔粘土砖承重墙。

5.9.1砌砖前做好准备工作。放轴线，经检验合格后，在15~20米之间及转角处均立皮数杆。砖进场时，应有出厂合格证及试验合格证。

5.9.2砌筑开始前一天，砖浇水湿润，含水率控制在10~15%（即水浸入砖四边1.5厘米）。

5.9.3砂浆配合比经试验室确定，并在施工中根据规范规定取样试验。

5.9.4砌体砌筑时，根据构造柱、门窗洞的位置尺寸，进行确定组砌方法，规定临时间断处，并留斜搓。

5.9.5根据组砌方法进行排砖撂底(干摆砖)，将垂直灰缝及水平灰缝控制在10毫米±2mm内进行排砖。

5.9.6砌筑形式严格遵循多孔砖图集的组砌方法及节点大样，砌筑后进行检验，同时检验构造柱的配筋和拉结筋，合格后进行构造柱支模和浇灌混凝土。砌筑砂浆稠度控制在70—90mm，并按砖的含水率进行调整，即砖的含水率在上限15％时，砂浆稠度为下限70mm，反之，砖含水率为10％时砂浆为稠度90mm。

5.9.7砌筑砖砌体时，采用“三一”砌砖法，铺浆长度不超过500毫米，砖的孔洞垂直与受压面砌筑。砌筑要上跟线、下跟棱、左右相邻要对平。

5.9.8砌体工程砌筑要求灰缝饱满，竖直灰缝采用碰头灰及灰浆灌缝。砌筑上层砖时，要有挤压动作，增加砂浆进入上层砖孔洞的深度，砌体的结合力和抗剪力。

5.9.9对圈粱下层的砖先用砌筑砂浆堵抹，防止圈梁混凝土浇筑漏浆。墙内埋设的管线槽，应用切割机事先切割后，在进行凿槽，以控制破坏尺寸，并用1:2水泥砂浆修补、填实，开凿大的用细石混凝土填实。小块砖均用切割机进行切割。

5.9.10墙体与墙拉结须每隔500mm高插2φ6墙压筋一道，两端均做180°弯钩，伸入墙体内不小于1000mm。

5.9.11砌块与钢筋混凝土构造柱交接处，在现浇混凝土柱内每500高伸出2Φ6钢筋，伸入墙内1000。

5.9.12水暖、电气、设备等管线预留洞须分别与各专业要求密切配合进行留设，避免剔凿。

5.9.13质量标准 2402402405.9.13.1保证项目

a.空心砖的品种、规格、强度必须符合设计要求，又出厂合格证、试验报告。

b.砂浆品种必须符合设计要求，强度必须符合下列规定：

①同品种、同强度等级砂浆各组试块平均强度不小于fm,k。

②任一组试块强度不小于0.75fm,k。

c.空心砖砌体水平灰缝砂浆饱满，立缝填塞密实。

d.转角处严禁留直槎，其它部位留斜槎。

5.9.13.2基本项目

a.上下砖错槎，每间2皮砖通缝不超过3处。

b.接槎处砂浆密实，缝砖平直，接槎处水平灰缝小于5mm或有透亮缺陷不超过5个。

c.拉接筋、构造柱、先浇钢筋混凝土带均符合设计要求。

d.预埋木砖、预埋件符合规定。

5.9.13.3允许偏差项目

项次 项目 允许偏差（mm） 检查方法

1 轴线位置 10 经纬仪或拉线尺量检查

2 墙体顶面标高 ±15 水准仪和尺量检查

3 垂直度 每层 5 用2m托线板检查

全高 ≤10m 10 用经纬仪或吊线、

尺量检查 ＞10m 20

4 表面平整度 8 用2m靠尺、楔形尺检查

5 水平灰缝平直度 10 拉10m线，尺量检查

6 门窗洞口

（后塞口） 宽度 ±5

尺量检查 高度 ＋15

－5 7 水平灰缝厚度 ±2 与皮数杆比较尺量检查

8 构造柱截面 ±10 尺量检查

9 外墙窗口位置上下偏移 20 用经纬仪或吊线检查

5.9.14应注意的质量问题

5.9.14.1砂浆强度不够：不得使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压须符合规定。

5.9.14.2门窗框两侧漏砌实心砖：在门窗两侧砌实心砖，便于埋设木砖或铁件，固定门窗框，并安放混凝土过梁。

5.9.14.3空心砖墙后剔凿：预留空洞、与埋件要随砌筑随预留、预埋。防止后剔凿，以免影响质量。

5.9.14.4对预埋在墙、柱内的拉结筋注意保护，不允许任意弯折或切断。

合集下载

多孔砖KP1型建筑抗震设计与施工

多孔砖KP1型建筑抗震设计与施工

多孔砖KP1型建筑抗震设计与施工

第一章总则

第L 0.1条为贯彻执行地震工作以预防为主的方针，使烧结粘土多孔砖建筑设计和施工做 到经济合理、确保质量，以避免人员伤亡，减少地震损失，特制订本规程。

第1. 0. 2条 本规程适用于抗震设防烈度为6度至9度地区烧结粘土多孔砖（KR型）多层房屋 的抗震设计和施工。对其它类型多孔砖的房屋当有可靠的试验数据时，也可参照本规程使用。

注：①KPl型烧结粘土多孔砖的处形尺寸为24OmmXII5mmX90mm,孔径为18〜22mm,孔洞率 一般不大于25%,以下简称多孔砖；

②本规程一般略去“设防烈度”字样，如设防烈度为6度、7度、8度、9度。简称为“6 度、7度、8度、9度”。

第L 0.3条 按本规程设计和施工的多孔砖房屋，当遭受低于本地区设防烈度的多遇地震影 响时，一般不受损坏或不需修理仍可继续使用：当遭受本地区设防烈度的地震影响时，可能 有一定损坏，经一般修理或不需修理仍可继续使用；当遭受高于本地区设防烈度的预估的罕 遇地震影响时，不致倒塌或发生危及生命的严重破坏。

第L 0.4条按本规程进行抗震设计和施工时，尚应符合国家现行的其它有关标准、规 范和规程的要求。

第二章材料强度等级和砌体主要计算指标

第2. 0.1条多孔砖•和砌筑砂浆的强度等级，应按下列规定采用：

一、多孔砖的强度等级:MU20、MUI5、MUl0、MU7. 5；

二、砌筑砂浆的强度等级：MIO、M7.5、M5、M2. 5。

注：强度等级ML7 5的砖，限用于4层及4层以下的多层房屋。 第2. O. 2条龄期为28d、以毛截面计算的多孔砖砌体抗压强度设计值和抗剪强度设计值，根 据多孔砖和砂浆的强度等级，应分别按表2.0. 2T和表2. 0.2-2采用。

第2. 0.3条下列情况的多孔砖砌体，其抗压强度设计值和抗剪强度设计值，应分别乘以下 列强度调整系数：

一、梁的跨度不小于9m时，对梁下砌体，强度调整系数取0.9。

KP1型多孔砖砌筑方案

KP1型多孔砖砌筑方案

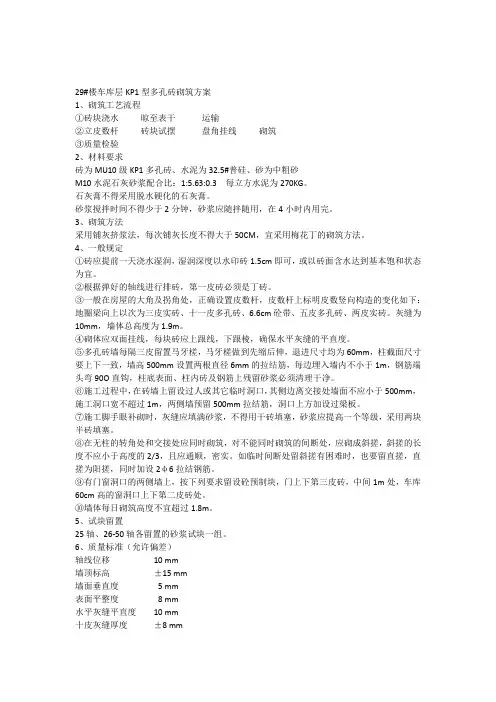

29#楼车库层KP1型多孔砖砌筑方案
